Сталь 09Г2С

Сталь 09г2с — характеристика, применение и свойства стали 09г2с

Сталь 09г2с – это очень востребованная сталь, используется как в строительстве, так и во многих отраслях промышленности. Существуют отечественные и зарубежные аналоги этого вида. Наиболее часто используется для изготовления труб, металлопроката и сварных металлоконструкций, температурный диапазон использования которых от -70 до 4250С9 с допустимыми нагрузками на них).

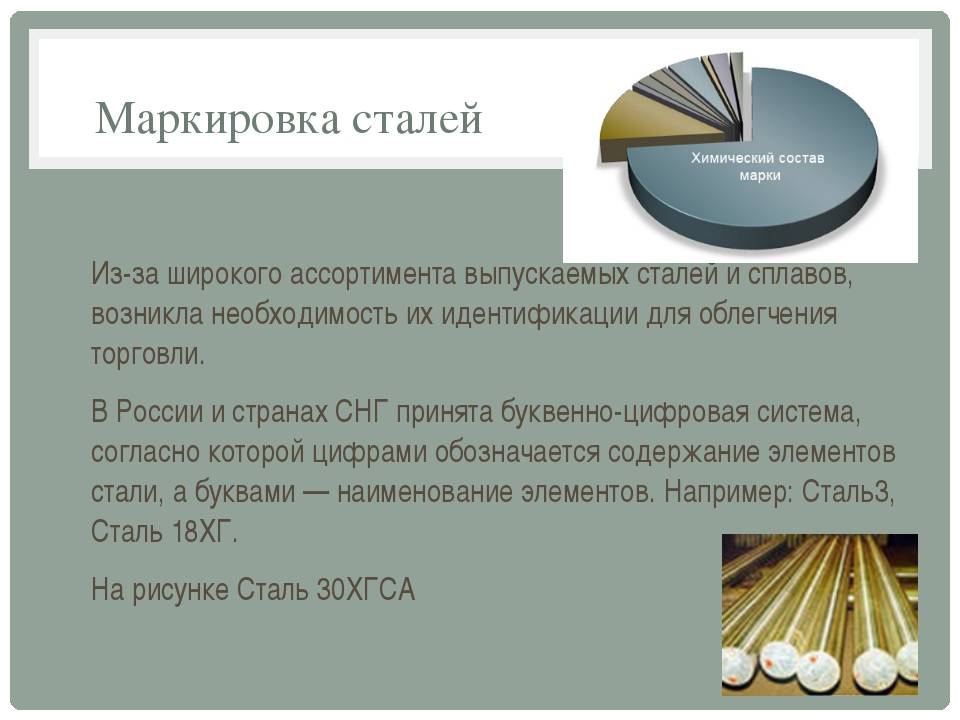

Сталь 09г2с 12: расшифровка

Понимание того, как формируется маркировка, позволяет отчетливо представлять, какой товар представляет производитель, а также его основные особенности. Для тех, кого интересуют подробности о 09г2с — расшифровка стали имеет следующий вид:

• 09 – количественная доля содержания углерода в сплаве (0,09%);
• Г2 – это марганец и его часть во всем объеме колеблется в районе 2% (точная цифра колеблется от 1,3 до 2%);
• С — обозначает кремний, отсутствие цифр после символа говорит о том, что его менее 1%.

Таким образом расшифровка 09г2с наглядно выглядит так:

Элемент	, %
C (углерод)	до 0,12
Si (кремний)	0,5 – 0,8
Mn (магний)	1,3- 1,7
Ni (никель)	до 0,3
S (сера)	до 0,04
P (фосфор)	до 0,035
Cr (хром)	до 0,3
N (азот)	до 0,008
Cu (медь)	до 0,3
As (мышьяк)	до 0,08
Fe (железо)	96-97

Как видно из таблицы расшифровка стали 09г2с не ограничивается только тремя легирующими компонентами. Кроме, углерода, кремния и марганца, ее дополняют такие элементы: никель, сера, фосфор, хром, азот, медь, прочее. Процентная составляющая легирующих металлов не более 1-2 суммарных %.

Маркировка 09г2с на стальном листе

Также для стали 09г2с учитывается не только уровень легирования, но и другие факторы. Вот лишь некоторые из них, значимые для конкретного случая:

• конструктивность (назначение);
• эвтектоидность (структура: гексагональная, кубическая, прочее; изменения после закалки и т.д.);
• способ производства (мартеновская, конвентная или электросталь);
• хим. состав стали 09г2с (в данном случае низколегированная).

Как результат, появляются аналоги по отношению, которых часто задают вопросы подобные следующему: сталь 345 это и есть 09г2с? Обозначение С345 введено для строителей, где цифры обозначают не химический состав материала, а его важное свойство – предел текучести, для стали 09г2с он соответствует строительным стандартам С345, что отображено в ряде ГОСТов (27772-88). Далее рассмотрено несколько классических вариантов, в том числе и то, когда одной марке стали соответствует несколько классов прочности

Далее рассмотрено несколько классических вариантов, в том числе и то, когда одной марке стали соответствует несколько классов прочности

Далее рассмотрено несколько классических вариантов, в том числе и то, когда одной марке стали соответствует несколько классов прочности.

Технические характеристики: тонкости использования справочных пособий

Свойства стали 09г2с во многом определяются химическим составом сплава, его специфическими параметрами, которые сегодня довольно точно просчитываются металлургами.

Марка стали 09г2с имеет следующие критические точки:

• Ac1 = 732, когда аустенит превращается в перлит процессах охлаждения;
• Ac3(Acm) = 870 (с – от французского chauffage/нагрев) точка конца растворения цементита;
• Ar3(Arcm) = 854 (refroidissement – охлаждение) начало выделения Fe3C;
• Ar1 = 680 доэвтектоидная сталь, соответствует выделению феррита

Условные обозначения классические, цифры 1 и 3 обозначают номера точек на графике. Символами cm обычно отмечают заэвтектоидные стали.

Если говорить о других особенностях ст 09г2с, характеристики отмечаются такие: легкая свариваемость материала. Для этого используют РДС, АДС под флюсом и газовой защитой. Не поддаются свариванию только изделия, прошедшие химико-термическую обработку.

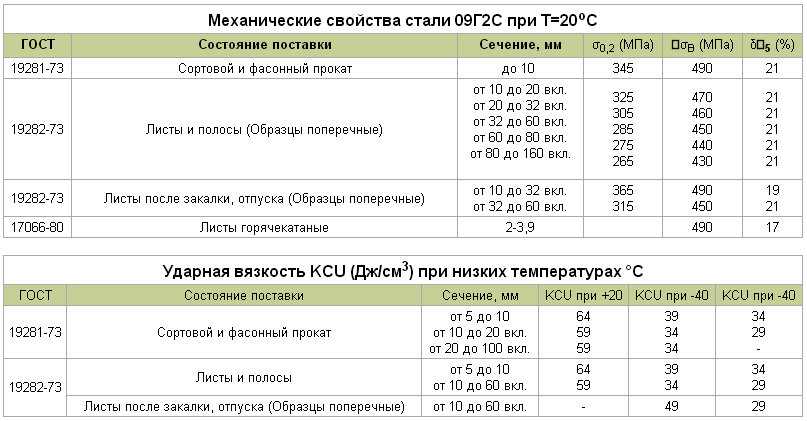

Механические свойства стали 09г2с – это табличные величины, которые разработаны рядом ГОСТов и описывают материал при комнатной температуре, а также для других его состояний.

Среди важных механических свойств стали 09г2с выделяют такие:

• Предел текучести для остаточной деформации, измеряется в Мпа;
• Относительные величины удлинения при разрыве и сужении;
• Ударная вязкость (использование под нагрузкой – одно из основных применений);
• Твердость по Бринеллю (HB).

Класс прочности стали 09г2с: таблица для перечня марок включает и указанную, как уже отмечалось соответствует С345. Сюда же относится ряд других марок. Таким образом, отличные по химическому составу и даже способу получения стали, могут иметь одинаковый класс прочности. Эти данные можно найти для 09г2с по ГОСТ 19281-2014, характеристики сплавов представлены в удобных таблицах, по которым легко ориентироваться. ГОСТ 19281-2014 вы можете посмотреть (скачать) — здесь.

Расшифровка стали

Стальная марка с345 относится к группам стали повышенной прочности для сварных строительных металлоконструкций. Химический состав и прочностные характеристики регулируются государственным стандартом ГОСТ 27772 от 1988 года. Согласно ему маркировка «С345» расшифровывается следующим образом:

• Углерод до 0,15%. Для сталей углерод является неотъемлемым компонентом наравне с железом. Его основное назначение — это упрочнение структуры металла за счет образования карбидов железа. Твердость и прочность прямо пропорциональны количественному содержанию углерода в составе. Обратная сторона медали такого легирования — уменьшение технологичности: пластичности и свариваемости.
• Кремний (до 0,8%) вводят раскисления. Он увеличивает прочность стали, сохраняя при этом значение ее вязкости. Помимо всего, данный элемент способствует увеличению стойкости с345 к образованию окалин и повышает свариваемость. Легирование кремнием также благоприятно сказывается на упругости сплава.
• Марганец (1,3 -1,7%), как и предыдущий элемент, относится к группе раскислителей. Небольшое количество марганца в сплаве положительно воздействует на твердость и прочность. Стоит отметить, что такое увеличение механических характеристик никак не сказывается на пластичности металла. Помимо всего названого, легирование марганцем дает сплаву большую устойчивость к воздействию ударных нагрузок.

Данные элементы, наряду с железом, являются базовыми для с345. Но также ГОСТ 27772-88 разрешает включение следующих компонентов:

• Никель (до 0,3%) повышает стойкость сплава к образованию коррозии, прокаливаемость и жаропрочность.
• Хром (до 0,3%) значительно увеличивает способность стали упрочняться под воздействием температуры. Повышает коррозионностойксть металла за счет образования плотных оксидов хрома на ее поверхности. Делает сталь более устойчивой к абразивному износу.
• Медь (до 0,3%) препятствует появлению коррозии под воздействием агрессивной среды.

Сразу стоит оговориться, что содержание вышеперечисленных элементов в с345 незначительно. По этой причине влияние их на свойства не столь существенно.

Так же как и любой сплав, сталь с345 содержит в себе вредные примеси. Среди них наиболее распространены сера (до 0,04%), фосфор (до 0,035%) и мышьяк (0,08%). Попадание их в сталь обусловлено неточностью химического состава исходных материалов — шихты. Также сильно сказывается погрешность температурного режима плавильного оборудования.

Несоответствие количества примесей выше представленным нормам приводит к значительным потерям металла в прочности и ведет к образованию такого эффекта как хрупкость. Увеличение фосфора на 0,01% способно понизить временное сопротивление на разрыв на 25%. Также сера повышает склонность сталей к красноломкости, т. е. образованию трещин при горячей обработке давлением.

Сталь-Максимум: Cталь 09Г2С

Данный сплав относится к классу конструкционных низколегированных сталей. Она используется для изготовления различных металлических деталей и элементов для сварных металлоконструкций, работающих под давлением и при различных температурах.

Этот вид стали относится к кремнемарганцовистым. Выполняется по ГОСТ 27772-88. Соответствует требованиям для строительных конструкций С345.

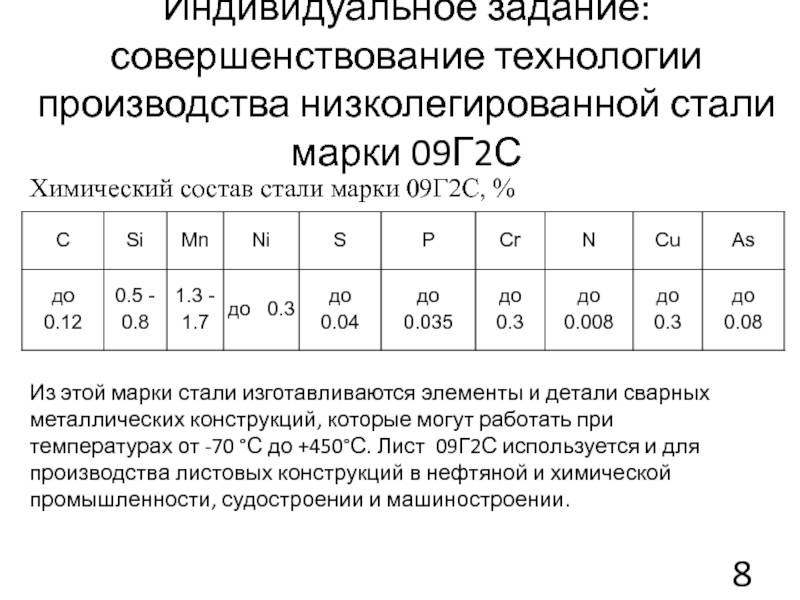

Точный химический состав стали 09Г2С

09Г2С

углерод – 0,09% марганец – до 2% кремний – менее 1%

Сталь является низколегированной, поскольку общее количество добавок колеблется в пределах 2,5%. Помимо основных элементов состав марки 09Г2С дополняют несколько второстепенных.

Никель (Ni)	Хром (Cr)	Медь (Cu)	Мышьяк (As)	Сера (S)	Фосфор (P)	Азот (N)
менее 0.3	менее 0.3	менее 0.3	до 0.08	меньше 0.04	менее 0.035	до 0.008

Преимущества и применение стали 09Г2С

Сталь 09Г2С не перегревается и не закаливается в процессе сварки. Ее пластические свойства остаются на высоком уровне, а зернистость не увеличивается. Все эти характеристики делают такой сплав идеальным для использования в сварных конструкциях. Процесс сварки может осуществляться с предварительным подогревом (приблизительно до 100°-120°) и без него.

Именно эта марка позволяет создавать максимально тонкостенные элементы, что отлично подходит для ее применения в судостроении и строительной области. К тому же материал довольно прочный и долговечный, что обуславливает безопасность сооружения.

Листовой прокат из стали 09Г2С легко гнется. Это позволяет создавать сложнейшие конструкции для газодобывающей, нефтяной и химической отрасли. В таких сферах стальные изделия из этой марки представлены в виде труб и трубопроводной арматуры.

Преимущества стали 09Г2С

• Высокая механическая прочность
• Долговечность – срок службы деталей из этой стали более 30 лет
• Широкий диапазон рабочей температуры – от -70°С до +425°С
• Отсутствует склонность к отпускной хрупкости
• После отпуска вязкость стали не снижается
• Не теряет пластичность и не изменяет зернистость при сварке элементов

Свойства стали 09Г2С

Удельный вес этого сплава составляет 7,85 г/см3. Свариваемость этой стали не ограничена.

Температура критических точек составляет:

• Ac1 = 725°
• Ac3(Acm) = 860°
• Ac3(Acm) = 860°
• Ar1 = 625°

У материала отсутствуют флокеночувствительность и склонность к отпускной хрупкости.

Температура ковки:

• начало – 1250°С
• конец – 850°С

Обрабатываемость резанием доступна в нормализованном отпущенном состоянии δB=520 МПа, Кυ б.ст=1,0 К υ тв. спл=1,6

Предел текучести при разных температурах:

• 250°С = 2207,25 кгс/см2 (225 МПа)
• 300°С = 1912,95 кгс/см2 (195 МПа)
• 350°С = 1716,75 кгс/см2 (175 МПа)
• 400°С = 1520.55 кгс/см2 (155 МПа)

Россия	09Г2, 09Г2Т, 09Г2ДТ, 10Г2С
Германия	13Mn6, 9MnSi5
Болгария	09G2S
Венгрия	Vh3
Румыния	9SiMn16
Япония	SB49
Китай	12Mn

Основные характеристики и свойства

При выборе металла уделяется много внимания основным характеристикам. К ним отнесем:

1. Показатель твердости. Он может варьировать в большом диапазоне и зависеть от того, была ли проведена термическая обработка. Твердость стали 20 выдерживается на уровне 163 МПа. Этого вполне достаточно для изготовления различных изделий, которые обладают высокой износостойкостью.
2. Также учитывается и плотность. Менее плотные материалы применяются для изготовления изделий, которые будут обладать небольшим весом. В рассматриваемом случае показатель составляет 7,85 к/см3.
3. Рассматривая основные характеристики учитывается предел текучести и предел прочности. Они рассматриваются при создании различных проектов. Металл Ст 20 может улучшаться для того, чтобы увеличить характеристики материала.
4. Структура характеризуется тем, что не склонна к отпускной хрупкости и образованию флокенов.
5. Проводимая термообработка стали 20 позволяет существенно увеличить срок службы изделия. Проводится она при определенных режимах. К примеру, для ковки структура нагревается до температуры 1 280 градусов Цельсия.
6. При необходимости есть возможность проводить сваривание деталей.
7. Ударная вязкость стали 20 определяет то, что металл часто применяется при изготовлении валов и других подобных изделий, которые могут использоваться при создании элементов, применяемых при создании различных механизмов. Модуль упругости также учитывается при рассмотрении основных свойств металла.
8. Средний коэффициент теплопроводности определяет то, что структура может нагреваться достаточно быстро, но при этом тепло отводится с высокой эффективностью.

Свойства Ст 20

Механические свойства стали 20 определяют довольно широкое распространение этой марки в машиностроительной и других область промышленности. Как ранее было отмечено, технические характеристики могут улучшаться при проведении термической обработки или легировании. Перестроение структуры металла позволяет повысить твердость поверхностного слоя, при добавлении других химических веществ могут придаваться особые качества, к примеру, коррозионная стойкость.

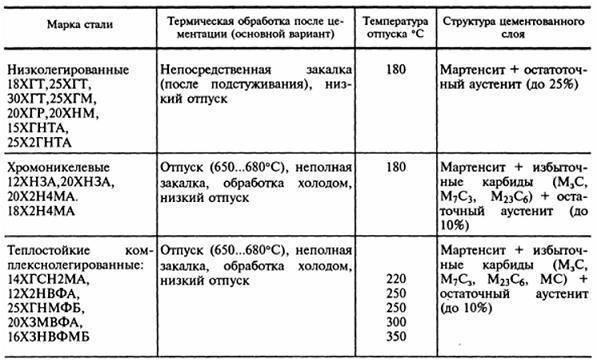

Термическая обработка предусматривает изменение структуры за счет оказания воздействия определенной температуры. Критические точки выбираются в зависимости от особенностей химического состава. К особенностям подобной процедуры отнесем следующие моменты:

Для оказания требуемого воздействия применяется специальное оборудование. Примером можно назвать доменные и индукционные печи. На протяжении длительного периода использовали именно доменные печи, но они уступают индукционным. Второй вариант исполнения подходит для установки в небольших мастерских. Критические точки учитываются при проведении рассматриваемой процедуры. Стоит учитывать, что они уже были выявлены для всех металлов, поэтому не нужно проводить исследования повторно. Заготовка разогревается до требуемой температуры, после чего происходит первичное перестроение структуры

Время выдержки также является важным показателем, который должен учитываться, как и скорость нагрева

Уделяется внимание и процессу охлаждения. Слишком большие заготовки охлаждаются на воздухе, так как возникают проблемы с созданием требующейся среды. На протяжении длительного периода охлаждение проводилось в воде, но это приводило к появлению окалины

Обеспечить более высокое качество термической обработки возможно за счет применения масла в качестве охлаждающей среды. Однако, при охлаждении в масле следует учитывать высокую вероятность образования токсичного дыма и воспламенения поверхности от высокой температуры

На протяжении длительного периода охлаждение проводилось в воде, но это приводило к появлению окалины. Обеспечить более высокое качество термической обработки возможно за счет применения масла в качестве охлаждающей среды. Однако, при охлаждении в масле следует учитывать высокую вероятность образования токсичного дыма и воспламенения поверхности от высокой температуры.

Цвета закалки стали

Во многих случаях после термической обработки образуются поверхностные дефекты. Именно поэтому процедура применяется для заготовок или изделий, которые созданы с учетом припуска. После закалки часто проводится отпуск, который позволяет снять внутренние напряжения и снизить вероятность повреждения изделия при падении или возникновении ударной нагрузки.

Номенклатура продукции из стали 09Г2С

На металлургических предприятиях нашей страны производят следующий прокат:

• 19281-73 Сортовой и фасонный прокат;
• 19282-73 Листы и полосы.

То есть на рынке металлургической продукции потребители могут приобрести швеллер, уголок, лист и пр. Можно смело говорить, что такая ширина номенклатуры обеспечена именно свойствами и, конечно, ценой этого материала.

Для сравнения, можно сказать, что в среднем цена горячекатанного листа из стали 09Г2С составляет 43 000 рублей за тонну, в то время, как лист обычной стали стоит примерно 41 000 — 43 000. Но, свойства описываемого материала, перекрывают все затраты, связанные с его приобретением и обработкой.

Характеристики стали 09г2с — свойства, гост, расшифровка

Маркировка стали 09г2с говорит о ее химических составляющих. ГОСТ 5058-65 оговаривает следующие буквенные обозначения для легирующих добавок, входящих в состав сплава:

• «Г» — марганец; • «С» — кремний;

Первая цифра означает содержание углерода в процентах. Цифры после букв, соответствующих легирующим добавкам – их процентное количество в данной марке стали. Исходя из всего вышесказанного можно расшифровать сталь 09г2с по ГОСТ как сплав, содержащий 0,09% углерода, 2% марганца и кремний, количество которого не превышает 1%.

Сталь 09г2с относится к низколегированным сталям, общее количество легирующих добавок в которых не превышает 2,5% (в отличие от высоколегированных, где этот показатель — свыше 10%). Заменить сталь 09г2с можно следующими марками: 09г2, 09г2дт, 09г2т,10г2с, а также 19Мn-6.

Основное предназначение этой стали – использование ее для сварных конструкций. Сварка возможна как при подогреве до 100-120°С, с последующей термической обработкой, так и без подогрева и обработки. Хорошая свариваемость стали обеспечивается благодаря низкому (меньше 0,25%) содержанию углерода. Если углерода больше, то в сварном шве могут образовываться микропоры при выгорании углерода и возникать закалочные структуры, что ухудшает качество шва. Еще одно достоинство этой марки состоит в том, что сталь 09г2с не склонна к отпускной хрупкости, то есть ее вязкость не снижается после процедуры отпуска. Она также устойчива к перегреву и образованию трещин.

При сварке листов 09г2с, толщина которых не превышает 40 мм, применяют способ без разделки кромок. Прочность по всей длине сварного шва обеспечивается переходом легирующих элементов в металл шва из электрода. При многослойной сварке лучше применять каскадный метод с использованием токов 40-50 А на 1 мм электрода, для предупреждения перегрева стали. Рекомендуемая толщина электрода – 4-5 мм. При сварке более толстых листов лучше использовать многослойную сварку с небольшими временными промежутками перед наложением следующих слоев. При дуговой сварке кромок с разной толщиной большую часть дуги нужно направлять на более толстую кромку и параметры тока выбирать по ней же. Для того, чтобы устранить закалку и повысить твердость шва следует нагреть изделие до 650°С, выдержать при этой температуре (время выдержки зависит от толщины материала, в среднем дается 1 час на каждые 25 мм толщины). После этой процедуры изделие нужно охладить на воздухе или в горячей воде.

Широкое распространение и популярность стали 09г2с объясняется тем, что ее высокие механические свойства позволяют экономить при изготовлении строительных конструкций. Более того, такие конструкции имеют меньший вес. Области применения этой марки стали весьма разнообразны. Из нее изготавливаются элементы и детали сварных металлических конструкций, которые могут работать при температурах от -70 °С до +450°С. Используется 09г2с лист и для производства листовых конструкций в нефтяной и химической промышленности, судостроении и машиностроении. После закалки и отпуска из этого сплава можно изготавливать детали трубопроводной арматуры. Устойчивость к низким температурам позволяет применять трубу 09г2с в условиях крайнего севера для прокладки нефте – и газопроводов.

Как отличить сталь 3 от 09г2с

Марки высокопрочной стали

Сталь является одним из самых важных материалов, который используется практически во всех отраслях промышленности. К высокопрочной стали (в зависимости от области применения) предъявляют различные требования. Марки сталей отличаются по структуре, химическому составу и по своим свойствам (физическим и механическим).

Сталью называют деформируемый сплав железа с углеводом (не более 2 процентов) и примесями других элементов: марганца, кремния, фосфора. К высокопрочному крепежу предъявляются особые требования. Поэтому для получения стали, которая будет идеально соответствовать всем характеристикам добавляют специальные примеси – легирующие элементы.

Это – хром, вольфрам, ванадий, титан, марганец или кремний.

Сталь 20

Сталь конструкционная углеродистая качественная

трубы перегревателей, коллекторов и трубопроводов котлов высокого давления, листы для штампованных деталей, цементуемые детали для длительной и весьма длительной службы при температурах от -40 до 350 град.

СТАЛЬ МАРКИ 3

Углеродистая сталь обычного качества. Именно такая сталь пользуются наибольшим спросом в строительстве. Причина такой популярности – технологичность, прочность и привлекательная цена.

Еще одно преимущество этого сплава – возможность изготавливать из нее изделия, которые выдерживают большую нагрузку и обладают хорошей сопротивляемостью ударам. Сталь 3 производят по ГОСТ 380-94, согласно ему сталь маркируются буквами «Ст» с порядковым номером от 0 до 6.

Чем выше этот номер, тем большее количество углерода содержится в стали. А значит, лучше прочность, но при этом хуже пластические характеристики. Сталь 3 хорошо сваривается, нефлокеночувствительна, не склонна к отпускной хрупкости.

Сталь 3 содержит: углерод – 0,14-0,22%, кремний – 0,05-0,17%, марганец – 0,4-0,65%, никель, медь, хром – не более 0,3% , мышьяк не более 0,08%, серы и фосфора – до 0,05 и 0,04%. Количество этих компонентов в сплаве Ст3 не допускается выше указанных значений. Основа стали – феррит.

Его характеристики не позволяют использовать его в чистом виде. Для улучшения показателя прочности феррита сталь насыщают углеродом, добавляют (легируют) хром, никель, кремний, марганец и проводят дополнительное термическое упрочнение.

Сталь 3 выдерживает широкий температурный диапазон при переменных нагрузках. Хорошо сваривается, штампуется в холодном и горячем состоянии, подвергается вытяжке. Применяется без термической обработки.

Свариваемость стали 3

Без ограничений — сварка производится без подогрева и без последующей термообработки. В стали, относящейся к хорошей, содержание углерода составляет менее 0,25%. Они свариваются без образования закалочных структур и трещин в широком диапазоне режимов сварки. Температура применения

Температура применения стали 3

Минимальная температура применения (температура наиболее холодной пятидневки региона) – минус 30. Максимальная температура применения – плюс 300.

СТАЛЬ МАРКИ 35

Качественная среднеуглеродистая сталь. Такой вид стали применяют для деталей, которые требуют высокой пластичности и сопротивления удару.

Качественные углеродистые стали типа 35 изготавливают по ГОСТ 1050-88 и маркируют двухзначными цифрами, которые указывают среднее содержание углерода в сотых долях процента. Например, сталь 35 (0,35 %).

Она обладает высокой прочностью (σв = 640…730 МПа, σ0,2 = 380…430 МПа) и относительно низкой пластичностью (δ = 9…14 %, ψ = 40…50 %).

Кроме того, этот тип стали не восприимчив к средним напряжениям, обладает стойкостью к деформации и износостойкостью, не подвержен образованию трещин и коррозии. Поэтому именно сталь 35 используют при производстве высокопрочного крепежа и фланцевых соединений. Температурный диапазон: от -40 до +450 градусов Цельсия

Сталь 35 сваривается ограниченно. Способы сварки РДС, АДС под флюсом и газовой защитой, ЭШС. Рекомендуем подогрев и последующую термообработку. КТС без ограничений.

Производство труб из стали 09Г2С

При производстве трубной продукции заготовки из низколегированного металла разогреваются до определенной температуры, после чего производится их нарезка на фрагменты необходимой размерности. Далее полученные болванки отправляются на прошивной стан, где при высокой температуре из них формируются толстостенные гильзы, предназначенные для дальнейшей обработки на раскатном стане.

Поступающая на раскатный стан заготовка имеет правильную форму и ровную поверхность без заусенцев, благодаря чему в процессе раскатки получается труба правильной формы, соответствующая заданным размерам. На последнем этапе раскатки производится калибровка труб и устранение торцевых неровностей, после чего изделия отправляются на правильный стан. В процессе правки овальное сечение приводится к идеальному кругу, а труба окончательно приобретает требуемые характеристики.

Точность формы и размеров обеспечивает ультразвуковой и электромагнитный контроль, которому подвергаются все изделия. Этот же этап позволяет выявить внутренние дефекты, несоответствие толщины стенок предъявляемым требованиям и другие проблемы. На протяжении всего процесса производства непрерывно контролируется плотность металла, которая должна соответствовать характерному для стали марки 09Г2С значению 7850 кг/м3.

Сферы «жизни» стали 09г2с

Данный сплав – это идеальное сырье для создания проката типа «лист» или фасонных изделий. Свойства продуктов прописаны в государственных нормах (ГОСТ 19281-73, 19281-89).

Свойства стали:

• допускает обработку свариванием;
• устойчива к механическим разрушениям;
• используется при температуре от -70 до +425 градусов Цельсия.

Сталь 09г2с справляется с многолетними высокими нагрузками и серьезными деформациями. Данный сплав используют в разных регионах страны благодаря способности совладать с суровыми климатическими обстоятельствами.

Сферы «жизни» сплава 09г2с:

• транспорт и машиностроение – помогает запустить сложные транспортные системы в городах, заработать предприятиям в зоне чрезмерной опасности;
• нефтяная промышленность – прокладка труб на крайнем севере России, монтаж сложных сварных деталей;
• машиностроение – производство паровых котлов, иного оборудования для работы при высоких температурах;
• городское строительство – изготовление квадратной трубы для создания рекламных конструкций, ограждений в парках и так далее.

Особым спросом пользуются сварные металлоконструкции из данного железного сплава. Они остаются пластичными и прочными в любых условиях эксплуатации. Мастерам разной направленности нравится использовать сталь 09г2с для создания труб и других продуктов. Этот сплав применяют для благоустройства городов. Готовые конструкции легко сваривать и сложно разрушать, а еще они мало весят. Повсеместное использование проката объяснимо его физическими свойствами и дешевизной.
