Стабилизатор напряжения 220в для дачи. Какой выбрать?

Однофазный или трехфазный — как выбрать стабилизатор напряжения для дачи

На первом этапе выбора стабилизатора нужно определить количество фаз электросети. В квартирах этот этап можно пропустить, так как они всегда запитываются от однофазных сетей. Определиться с типом подключения поможет один из следующих способов:

• Посмотреть количество входящих в дом кабелей – минимум 4 провода указывают на 3х-фазную сеть;
• Посмотреть количество светодиодов-индикаторов импульса на счетчике – у 3х-фазного счетчика имеется три индикатора (А, В и С), на 1-фазном счетчике светодиод один;

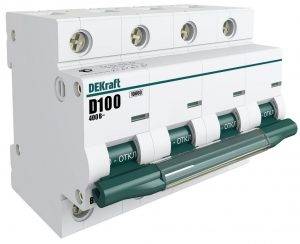

• Определить вид вводного автоматического выключателя. Для 220 В используется одно- или двухполюсный, а для 380 В – трех- или четырехполюсный вводной автомат.
• Заглянуть в документацию по техусловиям электроснабжения дома.

Фото с сайта masterpotoku.ru

Распространенное заблуждение о том, что трехфазная сеть требует обязательного использования трехфазного стабилизатора, требует дополнительных разъяснений. Трехфазные устройства значительно дороже, и устанавливать их стоит в тех ситуациях, когда это действительно необходимо:

• Однофазная сеть в 220 В стабилизируется однофазными устройствами;
• Трехфазная сеть, в которую подключаются приборы с номинальным напряжением 380 В требует использования трехфазного стабилизатора. Рабочее напряжение 380 В могут иметь электрокотлы, глубинные насосы, сварочное оборудование и др.;
• Трехфазная сеть с однофазными потребителями (приборами) допускает установку трех однофазных устройств, подключенных «звездочкой».

Приведенной информации достаточно для того, чтобы решить какой выбрать стабилизатор напряжения – 220В для дачи, или 380В. На этом параметры оценки не заканчиваются, мы лишь переходим к следующему этапу.

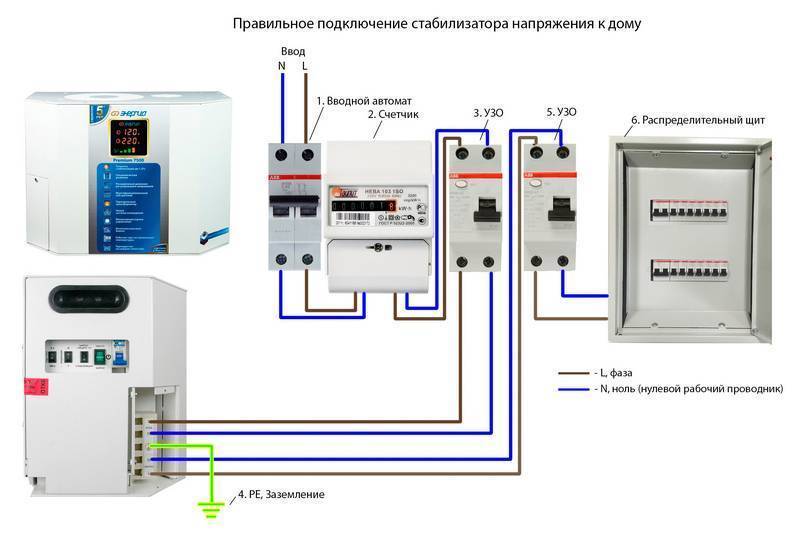

Способ монтажа не влияет на качество работы прибора, но должен учитываться с точки зрения организации пространства. Большинство производителей выпускает два варианта корпуса стабилизаторов – напольный (переносной) и настенный (навесной). Навесные модели компактнее и легче, но, как следствие, дороже своих напольных собратьев. Их использование целесообразно при небольших размерах помещений или если напольная установка будет загромождать проход.

Выбор по мощности

Если напряжение в розетке падает за пределы допустимых значений (до 160В), то могут не работать агрегаты с электродвигателями и большим потреблением энергии (стиральная машинка, холодильник). Оргтехника с импульсными блоками питания сама стабилизирует поток, потому нуждается в стабилизации тока только для продления работы на некоторое время (чтобы выключить компьютер, чтобы не сгорели матрица с микропроцессором). Данные устройства используются и для заряда аккумуляторов, батарей, защиты микроконтроллеров.
Все приборы, которые входят в «группу риска», делятся на две группы:
Те, что имеют только активную мощность (преобразуют электроэнергию в тепло или свет, например, лампочки, электроплиты)

Она и есть полная, указана в техпаспорте в ваттах, будет иметь такое же значению в вольт-амперах – это важно, поскольку мощность приборов для стабилизации тока измеряется не в киловаттах, а в кВА.
Те, что имеют активную и реактивную мощность (работают на основе двигателей или имеют импульсные блоки – пылесосы, компьютеры). Их полная мощность может не указываться, чтобы узнать ее, нужно активную разделить на 0,7.

Если хотите выбрать стабилизатор для локальной защиты нескольких приборов или установки устройства на весь дом у электрощита, полную мощность всей техники надо суммировать

Результат не должен быть выше, чем показатели устройства.
На дачах всегда есть много техники, имеющей реактивную мощность (насосы для отопления, подачи воды, компрессоры). Поскольку они имеют большую пусковую мощность, стоит выбрать устройство, превышающее этот показатель в 3 раза. Чтобы иметь дополнительный запас питания для аварийного снабжения, добавьте к мощности 20-30%.

Зачем необходим стабилизатор для газового котла

В дачном домике люди живут не только летом, но и зимой. Поэтому им нужно позаботиться об отоплении. Современный газовый котел представляет собой сложную конструкцию, которая не только подает тепло по теплоносителям, но и выполняет ряд других функций. Поэтому в нем вмонтировано электронику, которая постоянно контролирует работу и вносит определенные корректировки. Основные функции, которые выполняет электронная система:

• Автоотключение котла. Система срабатывает в том случае, если нет тяги, давление в магистрали падает и огонь тухнет. Электроника отключает котел и в других экстренных ситуациях.
• Модулирование пламени. С помощью автоматики регулируется высота пламени в горелках котла.
• Защита от замерзания. Система самостоятельно запускается, чтобы не допустить повреждения внутренних элементов конструкции.

Стабилизатор для газового котла Источник goshara.ru

Замеры и расчеты при выборе стабилизатора

При подборе стабилизатора никак не получится обойтись без фактических замеров и расчетов напряжения и мощности.

Напряжение

Замерьте с помощью мультиметра уровень своего входящего напряжения. Повышено оно или понижено знать не достаточно, необходимо четко представлять в каких пределах оно “гуляет”. Большинство стабилизаторов хорошо справляются с уровнем регулировки от 160 до 255 Вольт.

А вот если оно у вас меньше или больше, тут уже нужно смотреть только в сторону инверторных моделей. Именно они обеспечивают стабилизацию в самых широких диапазонах от 90 до 310В. Остальные с этим справляются плохо.

Не дайте себя обмануть продавцу, когда он будет рассказывать про предельный или максимальный диапазон входных напряжений от 110В до 290В! Это напряжение при котором стабилизатор хоть как то, но еще будет работать, а не отключится от действия защит.

Именно он показывает то напряжение, при котором аппарат будет стабильно выдавать на выходе 220 Вольт.

Расчет мощности

Определяетесь с мощностью. Для этого в первую очередь смотрите на сколько ампер у вас вводной автомат. По нему можно сориентироваться какую максимальную мощность вы сможете взять из общей сети.

Для автомата на 40А
P=I*U=40А*220В=8800Вт

То есть нагрузку более 9квт вы просто не сможете подключить из-за ограничения вводного автоматического выключателя.

Кроме автомата не лишним будет проверить сечение питающего кабеля. Потому что при превышении нагрузки, автомат отключится не сразу, а с выдержкой времени, иногда в несколько десятков секунд. А вот тонкий кабель, начинает греться моментально с момента перегрузки. Проверить какую максимальную мощность можно подключить на вашу проводку можно по следующей таблице:

Теперь подсчитываем токоприемники, которые ОДНОВРЕМЕННО могут быть включены в розетки.

Все электроприемники которые имеют в своей конструкции двигатели (холодильник, стиральная машинка и т.п.) обладают такой характеристикой как пусковой ток. Он в несколько раз больше номинального значения. Поэтому их паспортную мощность нужно умножать минимум на 3!

В итоге получаете некую сумму, например в 4квт. Напряжение на входе у вас – 170 Вольт. Эти входные 170В нужно разделить на желаемые 220 Вольт.

Расчет коэффициента:
170В/220В=0,77

Далее умножаете этот коэффициент на мощность стабилизатора который вы присмотрели, чтобы проверить “потянет” ли он вашу нагрузку или нет. Пусть это будет стабилизатор для дома в 9ква.

Расчет мощности в кВа:
0,77*9ква=6,93ква

Не забывайте что вам все нужно перевести в квт. Берем усредненный коэффициент мощности cosf=0,8 (если у вас нет двигательной нагрузки и реактивной мощности, то cosf=1!).

Итоговый расчет мощности в кВт:
6,93ква*0,8=5,54квт

То есть при вашем пониженном напряжении 170В стабилизатор будет вытягивать мощность в 5,5квт. А у вас одновременно включено не более 4квт. Делаем вывод что данная модель вам подойдет.

Выбирать стабилизатор, что называется “впритык” нельзя. Именно его перегрузка является самой частой причиной выхода из строя. Обязательно должен быть запас в 20-30% минимум!

Суммируя вышесказанное, вот на что вам нужно сделать акцент при выборе стабилизатора для дома:

1
2
3
4
5

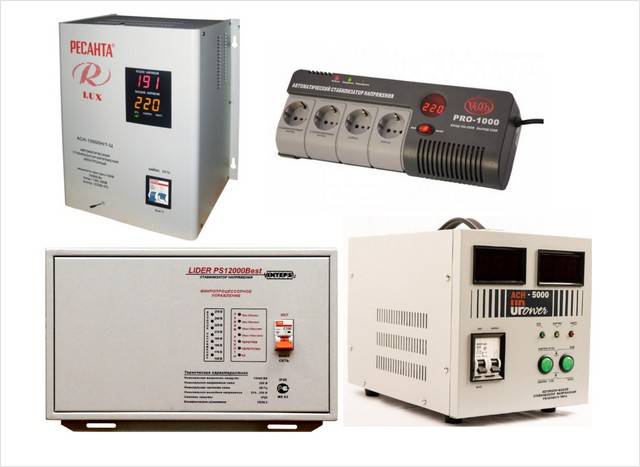

Популярные модели

РЕСАНТА ACH-500/1-Ц (500 Вт)

Данный стабилизатор пользуются спросом у владельцев газовых котлов. Его мощности вполне достаточно, чтобы обеспечить работу бытовых котлов популярных марок Ariston и Navien.

Стабилизатор напряжения РЕСАНТА ACH-500/1-Ц (0,5 кВт)

Технические характеристики

• Тип стабилизатора: релейный
• Активная мощность: 500 Вт
• Тип входного напряжения: однофазное (220 В)
• Входное рабочее напряжение: 140-260 В
• Точность стабилизации: 8%
• Выходное напряжение: 202-238 В
• Скорость стабилизации: 35 В/с
• Время отклика: 7 мс
• КПД: 97%
• Входная частота: 50-60 Гц
• Форма выходного сигнала: синусоида без искажений
• Защита: от короткого замыкания, от перегрева, от повышенного напряжения, от помех
• Размещение: напольное
• Тип охлаждения: естественное
• Отображение информации: цифровая индикация (вольтметр отображает входное и выходное напряжения)
• Выходные розетки: 1
• Класс защиты: IP20
• Влажность окружающей среды: 80% (макс.)
• Рабочая температура: 0 °C – 45 °C
• Габариты, ШхВхГ: 110х133х134 мм
• Масса: 2.5 кг

РЕСАНТА ACH-5000/1-Ц (5 кВт)

Мощности 5 кВт во многих случаях хватит для гаража или небольшой дачи.

Стабилизатор напряжения РЕСАНТА ACH-5000/1-Ц (5 кВт)

Технические характеристики

• Тип стабилизатора: релейный
• Активная мощность: 5 кВт
• Тип входного напряжения: однофазное (220 В)
• Входное рабочее напряжение: 140-260 В
• Точность стабилизации: 8%
• Выходное напряжение: 202-238 В
• Скорость стабилизации: 35 В/с
• Время отклика: 7 мс
• КПД: 97%
• Входная частота: 50-60 Гц
• Форма выходного сигнала: синусоида без искажений
• Защита: от короткого замыкания, от перегрева, от повышенного напряжения, от помех
• Размещение: напольное
• Тип охлаждения: естественное
• Отображение информации: цифровая индикация (вольтметр отображает входное и выходное напряжения)
• Bypass: есть
• Клеммы: есть
• Класс защиты: IP20
• Влажность окружающей среды: 80% (макс.)
• Рабочая температура: 0 °C – 45 °C
• Габариты, ШхВхГ: 220х230х340 мм
• Масса: 13 кг

RUCELF SDWII-12000-L (10 кВт)

Мощный стабилизатор напряжения для дома.

Стабилизатор напряжения RUCELF SDWII-12000-L (10 кВт)

Технические характеристики

• Тип стабилизатора: электромеханический
• Активная мощность: 10 кВт
• Полная мощность: 12 кВ·А
• Тип входного напряжения: однофазное (220 В)
• Входное рабочее напряжение: 140-260 В
• Входное предельное напряжение: 130-280 В
• Точность стабилизации: 1.5%
• Выходное напряжение: 212-228 В
• КПД: 98%
• Входная частота: 50-60 Гц
• Форма выходного сигнала: синусоида без искажений
• Защита: от короткого замыкания, от перегрева, от повышенного напряжения, от помех
• Размещение: настенное
• Тип охлаждения: естественное
• Отображение информации: цифровая индикация (вольтметр отображает входное и выходное напряжения)
• Задержка запуска: есть
• Bypass: есть
• Клеммы: есть
• Класс защиты: IP20
• Влажность окружающей среды: 80% (макс.)
• Рабочая температура: 0 °C – 40 °C
• Габариты, ШхВхГ: 300х450х170 мм
• Масса: 27.5 кг
• Гарантийный срок: 365 дней

Советы от профессионалов

Уделяйте внимание подсчету мощности, это предостережет вас от лишних трат и обеспечит эффективную работу аппарата, т.к. чем он мощнее, тем дороже.
Если планируется устанавливать устройство в доме, релейные и механические лучше не выбирать, т.к

они производят много шума.
Выбирайте те модели, которые будут ремонтоспособными в случае поломки и обеспечиваются сервисом профессионального монтажа, настройки с выездом на дом специалистов электриков для установки.
Выбирать аппарат стоит с учетом того, что паспортная мощность станет заметно меньшей, если показатель на входе ниже, чем 220В, при значительных отклонениях она может сокращаться почти вдвое.

Выбор стабилизатора по мощности

Все потребители энергии, подключаемые к стабилизатору, представляют собой нагрузку, которая может быть активной или реактивной. В активной нагрузке вся энергия переходит в тепло.

Примеры активной нагрузки:

• Лампы накаливания;
• Кипятильники;
• Электроплиты;
• Паяльник.

Если вся нагрузка на даче только активная, то необходимая мощность стабилизатора будет равна мощности всех потребителей плюс 20% резерв.

В реактивной нагрузке в электрической цепи присутствует индуктивность или ёмкость.

Реактивная нагрузка это:

• Пылесос;
• Стиральная машина;
• Холодильник;
• Насос;
• Электроинструмент с двигателем.

В паспортах на такие устройства, кроме тепловой мощности, указывается ещё Cos ϕ, который используется в формуле вычисления реальной мощности. Для этого нужно указанную мощность разделить на косинус фи, который обычно составляет 0,75.

Если косинус фи не указан, то величину тепловой мощности следует разделить на 0,7.

Для вычисления максимальной потребляемой мощности устройства с электродвигателем необходимо умножить его мощность на 3, поскольку мощность двигателя в момент включения превышает номинальную мощность примерно в три раза.

Чтобы точно знать, какой стабилизатор напряжения 220В для дачи выбрать, необходимо суммировать активную и реактивную мощность всех потребителей. Реактивную мощность каждого потребителя с электродвигателями умножаем на 3, и после этого делим на Cos ϕ.

Например, рассчитаем пылесос мощностью 1200Вт.

Его полная мощность будет:

(1200*3)/0,9=4000Вт

Получаем, что пылесос мощностью 1200Вт при запуске будет потреблять 3600Вт, теперь делим 3600 на Cos ϕ и выводим максимальную мощность потребления пылесоса 4000Вт. Аналогично считаем другие приборы с электродвигателями.

После расчета максимальной нагрузки устройств с электродвигателем суммируем ее с активной нагрузкой, и получаем необходимую мощность стабилизатора. При этом необходимо учесть тот момент, что не все устройства с электронными двигателями будут запускаться одновременно, поэтому суммируем реактивную нагрузку только тех приборов, вероятность одновременного запуска которых наиболее вероятна. И не забываем про 20%-ный резерв.

Смотрим небольшое завершающее видео на тему выбора стабилизатора напряжения:

Что важнее: точность или диапазон работы?

Выбирая стабилизатор, учитывайте их преимущества и недостатки.
Важна ли для вас высокая точность или ей можно пожертвовать для работы при более низком уровне напряжения?
Если входное напряжение сильно понижено, то вряд ли вам подойдет электромеханический стабилизатор.
А если необходимо подключить высокоточную технику, то релейная модель с погрешностью 8-10% также будет малопригодный.
Если выбираете стабилизатор на длительное время, то лучше предпочесть электронные модели российского производства.
А для сезонной работы (например, на даче) часто выбирают бюджетные релейные устройства.
На маломощную нагрузку, в особенности автоматику газовых котлов и погружных насосов, есть смысл установить инверторный стабилизатор с высокой точностью
и двойным преобразованием напряжения.

Советы по выбору стабилизатора от Ortea

В начале своей статьи “Что важно при покупке стабилизатора?”
производитель сразу предостерегает потребителя от выбора стабилизатора по минимальной цене

Выбор по точности и диапазону

Во время первоначальных ежедневных замеров напряжения, должен был быть установлен приблизительный диапазон отклонения от стандартных показателей. Он по-разному влияет на работу различных приборов, поэтому стоит выбрать стабилизатор, который будет учитывать тщательность, или точность, стабилизации, чтобы удовлетворить их потребности в питании:

• высокочувствительные аппараты показывают сбой при незначительном перепаде (например, начинают мигать лампочки, выключается микроволновка) – они требуют точности стабилизации от 3 % и меньше.
• среднестатистическим бытовым приборам хватит точности стабилизации в 5-7 %

Почему они нужны

Если в городских квартирах хозяева сами могут поменять проводку, когда с ней возникают проблемы, то с наружной проводкой в загородном доме всё обстоит сложнее. Дело в том, что в нашей стране в большинстве загородных поселений электроснабжающие сети прокладывались еще во время СССР и их износ уже достаточно велик. Кроме того, норматив выделения мощности на дачный участок ранее составлял всего 2 кВт или, в лучшем случае, 3.5 кВт. Этого явно недостаточно для нынешнего времени, когда одна лишь стиральная машина или чайник могут потреблять столько же электроэнергии. Добавить к ним СВЧ печь, холодильник, обогреватель, прочую технику и имеем что имеем — изношенная сеть не справляется с такой нагрузкой. Отсюда и перепады напряжения, и перебои с подачей электричества.

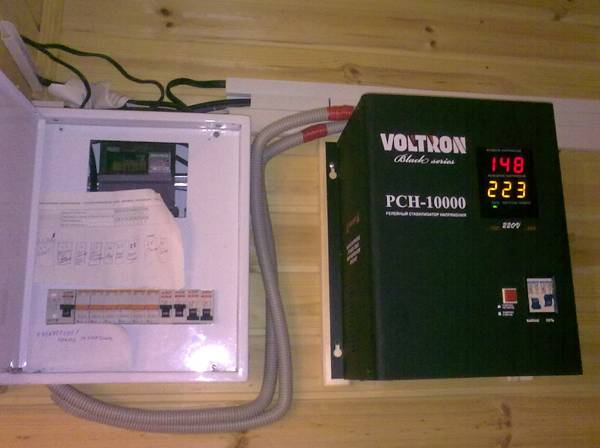

стабилизатор напряжения Voltron РСН-10000

Даже если вы счастливый обладатель участка в современном коттеджном посёлке, вы всё равно не застрахованы от этой проблемы на 100%. Электроснабжение за городом не всегда стабильное — может страдать от погодных явлений, например.

Виды стабилизаторов постоянного тока

В практике применяется два вида стабилизаторов, работающих на постоянном токе — линейный и импульсный. Ниже рассмотрим каждый из типов более подробно.

Линейный

Такие устройства представляют собой делители напряжения.  С одной стороны (на вход) аппарата приходит меняющееся U, после чего оно стабилизируется и поступает к выходу с плеча делителя. Поддержание U в требуемом диапазоне происходит путем изменения параметра R (сопротивления) одного из плеч делителя.

Если разница U на входе и выходе существенна, КПД линейного стабилизатора снижается из-за потерь на тепло. Вот почему регулировочный элемент монтируется на специальном радиаторе, имеющем достаточную площадь для эффективного охлаждения.

Линейные устройства бывают двух видов (по типу включения) — с последовательным и параллельным подключением нагрузки. Кроме того, они делятся на два типа — на параметрические и компенсационные.

В первом случае принцип действия построен на использовании участка вольтамперной характеристики, где сопротивление дифференциального типа минимально в большом диапазоне токов нагрузки.

Второй тип приборов (компенсационный) подразумевает наличие обратной связи, когда выходное U сравнивается с эталонным показателем. Далее берется разница, из которой и создается сигнал для подачи на элемент регулировки.

Импульсный

Особенность импульсных устройств заключается в подаче тока на элемент, аккумулирующий энергию (дроссель или емкость) путем создания кратковременных импульсов (формируются с помощью электронного ключа).

Пока упомянутый узел находится в закрытом состоянии, происходит передача напряжения на выход стабилизирующего аппарата. Использование дросселя в роли накопителя позволяет менять U на выходе.

Преимущество импульсной модели заключается в большом КПД, благодаря работе в режиме ключа. Из минусов стоит выделить сложность организации и наличие помех.

В зависимости от схемы и режима ключевого управления выделяется пять видов импульсных стабилизаторов — инвертирующий (изменение полярности на выходе), повышающий, понижающий, с функций понижения и повышения, а также универсальный аппарат (совмещает опции перечисленных выше моделей).

Рейтинг приборов для дачи

Какой тип стабилизатора по мощности, фазности, точности и методу работы выбрать для дачи – это вопрос ценовой доступности и назначения, однако составить рейтинг таких устройств по их надежности и другим показателям среди фирм-производителей вполне возможно. Выбирая стабилизатор, можете учесть этот показатель. На основе статистики о поломках за 6 лет, составлен рейтинг устройств по степени надежности (исходя из качества работы и используемого материала), который может повлиять на выбор прибора:

1. Вольтер.
2. РЭТА.
3. Phantom.
4. Ortea.
5. Luxeon.
6. Лидер.
7. UPower.
8. Донстаб.
9. Forte.
10. VoTo.
11. Stabvolt.
12. Руцелаф.
13. Бастион.
14. Элекс.
15. Прогресс.

Как выбирать стабилизатор напряжения 220В для дачи?

Любой стабилизатор напряжения для дачи, характеризуется предельным значением коэффициента стабилизации. Это число – диапазон возможных значений минимального и максимального напряжений. Поэтому перед приобретением стоит многократно произвести замеры колебаний напряжения в сети, причём лучше в течение суток, и по временам года – зимой амплитуда колебаний намного выше. Такие замеры могут быть выполнены и профессиональной аппаратурой представителями регионального «Облэнерго». Точность результатов подобного энергоаудита практически будет такой же, но за услугу придётся заплатить.

Работа стабилизатора напряжения 220В любой конструкции характерна тем, что при длительных периодах подачи пониженного напряжения, прибор действует с перегрузкой, что сокращает срок его работоспособности. В конце концов, стабилизатор может просто выйти из строя, со всеми вытекающими отсюда последствиями

Особенно это важно для однофазной сети. Поэтому данные расчётов фактической мощности потребителей увеличивают на 20…30% (большее значение – при меньшем установленном значении напряжения)

Только затем к результату расчёта применяют коэффициент запаса (25…30%).

Далее остаётся только выбрать модель стабилизатора напряжения, которая отвечает полученным результатам.

Относительно трёхфазных сетей выбор производится таким образом. Замеры тока и напряжения выполняются так же, и в той же последовательности, что уже была описана ранее, но, поскольку сеть – трёхфазная, то итоговый результат увеличивают в 3 раза. Запас по мощности в этом случае может быть ниже (не более 10%).

Технически возможно, и – с финансовой точки зрения – целесообразно приобретать три однофазных стабилизатора вместо одного трёхфазного. Однако необходимо помнить, что в этом случае каждый из них включается в свою фазу. Такой вариант недопустим, если в каждой из фаз есть значительное расхождение между мощностями (более 25%). В таком случае один из стабилизаторов 220В будет сильно перегреваться, поскольку через него постоянно будут проходить предельные токи.

Выбрать стабилизатор напряжения для дачи можно, сравнивая возможности техники от различных производителей.

Исходными критериями для выбора специалисты считают:

• Наличие функции ByPass – эта опция необходима, если падение напряжения происходит всегда в определённый период времени (например, в ночное время);
• Наличие функции задержки выходного напряжения, когда стабилизатор в течение определённого времени (указывается в инструкции производителя) способен поддерживать выходное напряжение на прежнем уровне;
• Некритичность к месту постоянного нахождения, а – для крупных приборов – возможность настенного или напольного монтажа;
• Точность стабилизации напряжения (по ГОСТ 13109 она не должна быть более ±10%);
• Скорость отрабатывания.
• Наличие у производителя сертификата соответствия.

В результате тестовых испытаний стабилизаторов 220В разных групп, реализуемых в нашей стране, было установлено, что наилучшие потребительские характеристики обеспечивают:

• Для электромеханических стабилизаторов напряжения – торговая марка ТСС, Китай (стабилизатор АСН-1500 мощностью 1.5 кВт).
• Для электронных стабилизаторов – торговые марки Sven, Китай (модель NEO R 2000) и Штиль, Россия (модель R 1200).

Была установлена и наименее удачная продукция; ею оказались изделия от брендов Finex и Powercom (оба — китайские).

В заключение нужно отметить, что выбирать стабилизатор напряжения для дачи, стоит также и по чисто эргономическим показателям. К ним относятся наличие транспортирующей ручки (или ручек), предельное количество розеток, к которым может быть подключен прибор, степень безопасности при отсутствии постоянного контроля за эксплуатацией и т.д.

Малка-угломер. Незаменимый транспортир строителя

Ручной траншеекопатель. Или как заменить бригаду рабочих?

Критерии выбора стабилизатора

Независимо от конструкции и принципа действия все устройства, предназначенные для стабилизации сетевого напряжения, обладают сходными характеристиками, по которым производится выбор требуемой модели.

К основным параметрам стабилизаторов относятся следующие величины:

1. Количество фаз;
2. Мощность;
3. Погрешность установки;
4. Скорость реагирования;
5. Диапазон входного напряжения;
6. Перегрузочная способность;
7. Защита;
8. Уровень шума;
9. Управление и индикация.

Разберем подробнее каждый из пунктов списка:

Количество фаз определяется потребностью владельца дачи. Для маленькой мастерской со станочным оборудованием может потребоваться трёхфазный переменный ток, в то время как обычная бытовая техника питается от однофазной сети.

Мощность стабилизатора – это одна из самых важных характеристик. Она определяется общей мощностью всех устройств, которые будут подключены к выходным клеммам прибора.

Погрешность установки или точность измеряется в процентах. Так, если стабилизатор имеет погрешность 5%, а сеть 220В, то напряжение на выходе может принимать значения в диапазоне от 209 до 231В, что достаточно для питания любой техники, за исключением особо точного оборудования.

Скорость реагирования отвечает за то, насколько быстро стабилизирующее устройство выровняет изменение напряжения на входе. Максимальной скоростью обладают все электронные стабилизаторы, несколько медленнее срабатывают релейные устройства, а самым медленным является электромеханический стабилизатор с сервоприводом.

Чтобы не попасть впросак, выбирая стабилизатор напряжения для дачи, необходимо точно знать, в каких пределах может меняться сетевое напряжение. Для этого с помощью тестера необходимо замерять напряжение в розетке несколько раз в день, в течение нескольких дней, включая выходные, в утреннее и вечернее время. Эту услугу, при необходимости может оказать любой электрик. Обычно диапазон напряжений может варьироваться от 120-160В до 240-260В.

Стабилизатор должен выдерживать кратковременные перегрузки по мощности и иметь электронную защиту от короткого замыкания. В случае повреждения самого стабилизатора вся нагрузка должна быть мгновенно отключена.

Если шум устройства имеет какое-то значение, то нужно выбирать электронные устройства. Хорошо если стабилизатор оборудован дисплеем, на котором указывается входное и выходное напряжение, имеется индикация режимов работы и регулировка напряжения на выходе производится в пределах 210-230В.

Еще немного информации в коротком но доходчивом видеоролике:

Типы

Стабилизаторы делятся на несколько групп в зависимости от фазности:

1. Однофазные стабилизаторы.
2. Трехфазные.

Типы приборов в зависимости от принципа работы механизма:

1. Релейные. Имеют высокую скорость регулирования, высокий коэффициент полезного действия (КПД), низкую точность стабилизации, ограниченную мощность на выходе, не влияют положительно на искаженную синусоиду. Недорогие. К ним относятся такие популярные приборы Voltron РСН-10000, Power АСН-10000, Энергия АСН-5000, UPower АСН-8000, Райдер RDR RD10000, Райдер RDR RD8000 (релейный электронный стабилизатор автомат).

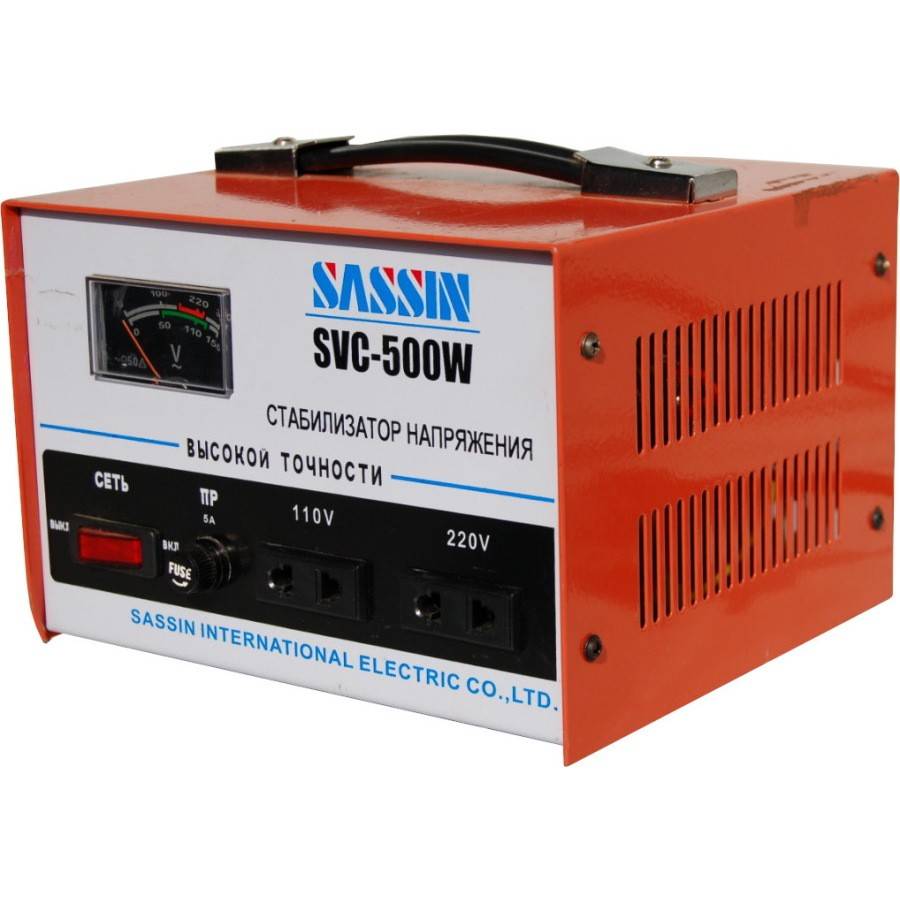

2. Электромеханические (сервоприводные). Имеют высокую точность стабилизации при низкой скорости регулирования, реакции, надежности. Нет искажения дугового. высокий КПД, низкая цена. К ним относятся, например, Энергия СНВТ 10000, стабилизатор напряжения Luxeon LDS 500 SERVO.
3. Симисторные. Работают посредством ключей-симистров, которые следует замыкать либо размыкать. Бесшумные, имеют невысокую точность стабилизации, но быстро реагируют на изменения в сети, способны выдержать перегрузки. Надежные, КПД чуть ниже предыдущих видов. Цена высокая. К ним относятся LVT АСН-350С, Volter СНПТО 9 (у).
4. Феррорезонансные. Плюсы: надежные, высокоточные, с отличным быстродействием, выдерживают значительное давление. Идут в паре с конденсаторами. Минусы: маленький диапазон регулирования, не работают при перезагрузках и на холостом ходу, имеют средний КПД. Имеют большой диаметр и вес, металлический. Редкие и сравнительно дорогие. Сюда относятся стабилизатор напряжения Елтис TERRA-10000, Elim-Украина СНАФ-1000.
5. Преобразователи в режиме онлайн и с ШИМ (широтно-импульсной модуляцией). Преобразуют переменный ток в постоянный, автономные. Приемлют широкий диапазон напряжения на входе, выдают на выходе качественную синусоиду, высокоточные, имеют высокое КПД, систему вентиляции, охлаждения, защиту от замыкания в проводниках. Дорогостоящие. Volter 7, 9, 11,14 пттм.
6. Магнитные, электромагнитные, ступенчатые, на транзисторах, с управлением и другие.

Шаг №1 – Какие типы стабилизаторов подходят для дачи

Какой стабилизатор напряжения выбрать для дачи?

На дачные участки чаще всего берут релейные стабилизаторы напряжения. Они обладают неоспоримыми преимуществами:

• могут работать при минусовой температуре – в то время, когда основная часть стабилизаторов работает только при температуре выше нуля, из недорогих только релейные стабилизаторы смогут выдерживать минусовые температуры;
• вытягивают напряжение от 105 вольт – современные линии электро-передач в дачных поселках уже давно исчерпали свой ресурс, а количество потребителей давно превысило любые лимиты. Из-за этого в розетках имеем не 220В, а часто просадки идут до 150 вольт и ниже. В такой ситуации лампочки горят тускло, холодильники, телевизоры и другая техника отказываются запускаться или не выдерживают нагрузки и перегорают. Из недорогих решений только релейные аппараты могут вытягивать напряжение даже со 105В;
• имеют настенное крепление – часть релейных стабилизаторов могут крепиться на стену, что очень сильно экономит место в помещении;
• срок службы более 10 лет.

Сравнение характеристик релейных стабилизаторов:

Название	Мощность	Температурный режим	Напряжение входа	Напряжение на выходе	Цена, руб
Энергия Voltron 15000(HP)	15 кВА	-30…+40°С	95…280В	220В ± 5%	39700
Энергия АСН-15000	15 кВА	-20…+40°С	120…280В	220В ± 6%	26600
Энергия Voltron 10000(HP)	10 кВА	-30…+40°С	95…280В	220В ± 5%	21700
Энергия АСН-10000	10 кВА	-20…+40°С	120…280В	220В ± 6%	13800
Энергия Voltron 8000(HP)	8 кВА	-30…+40°С	95…280В	220В ± 5%	17100
Энергия АСН-8000	8 кВА	-20…+40°С	120…280В	220В ± 6%	12400
Энергия Voltron 5000(HP)	5 кВА	-30…+40°С	95…280В	220В ± 5%	12500
Энергия АСН-5000	5 кВА	-20…+40°С	120…280В	220В ± 6%	8500

Если же дача посещается только в весенне-летний период и необходимость в морозостойком стабилизаторе отпадает, то можно использовать электромеханические или их более современную версию – гибридные стабилизаторы.

Их преимущества:

• вытягивают напряжение от 105 вольт – так же как и релейные, могут вытягивать очень сильные просадкии напряжения;
• плавная регулировка – выравнивание напряжения происходит плавно, а значит лампочки в момент регулировки не будут мигать;
• высокая точность напряжения на выходе – погрешность выдаваемого напряжения минимальная (220В ± 3%).

Сравнение характеристик электромеханических стабилизаторов:

Название	Мощность	Температурный режим	Напряжение входа	Напряжение на выходе	Цена, руб
Энергия СНВТ-15000/1 Hybrid	15 кВА	-5…+40°С	105…280В	220В ± 3%	45910
Энергия Hybrid-10000(U)	10 кВА	-5…+40°С	105…280В	220В ± 3%	41900
Энергия Hybrid-8000(U)	8 кВА	-5…+40°С	105…280В	220В ± 3%	35200
Энергия Hybrid-5000(U)	5 кВА	-5…+40°С	105…280В	220В ± 3%	25700

Редко, но для дач, которые используются для постоянного проживания, задействуют тиристорные стабилизаторы. Они обладают всеми достоинствами предыдущих типов стабилизаторов и избавлены от их недостатков. Но довольно высокий ценник не позволяет ставить их на каждом дачном участке.

Сравнение характеристик тиристорных моделей (морозостойких):

Название	Мощность	Температурный режим	Напряжение входа	Напряжение на выходе	Цена, руб
Энергия Ultra 12000	12 кВА	-30…+40°С	60…265В	220В ± 3%	72500
Энергия Ultra 9000	9 кВА	-30…+40°С	60…265В	220В ± 3%	55600
Энергия Ultra 7500	7,5 кВА	-30…+40°С	60…265В	220В ± 3%	46700

Сравнение характеристик тиристорных моделей:

Название	Мощность	Температурный режим	Напряжение входа	Напряжение на выходе	Цена, руб
Энергия Classic 12000	12 кВА	10…+40°С	60…265В	220В ± 5%	59100
Энергия Classic 9000	9 кВА	10…+40°С	60…265В	220В ± 5%	49800
Энергия Classic 7500	7,5 кВА	10…+40°С	60…265В	220В ± 5%	40800

Первое правило:

• Если нужна работа при минусовой температуре, то подойдет только релейный стабилизатор.
• Если будет эксплуатироваться при температуре выше нуля – можно ставить “электромеханический/гибридный”.
• Из-за более высокого ценника тиристорные стабилизаторы не так популярны, хотя и лишены недостатков предшественников.

О сервисе и доп. опциях

И еще один совет, не упомянутый в статьях выше

Обращайте внимание на уровень сервиса, гарантийного и послегарантийного обслуживания, на дополнительные опции стабилизатора. Например, это может быть встроенный байпас или дополнительная защита от импульсных перенапряжений

Встроенная в стабилизатор молниезащита спасет подключенные электроприборы от поломки при попадании молнии в сеть.

Если вы живете в небольшом городе или планируется установить стабилизатор на даче,
то убедитесь, что недалеко от вас находится сервисный центр по обслуживанию и ремонту выбранной марки.
Как правило у крупных и уважающих себя производителей имеется развитая сеть сервисных центров.
Читаете отзывы покупателей на специализированных форумах, Яндекс-маркете.

Советы по выбору от ГК “Полигон”

Ну и наконец основные идеи из последней, 7-й статьи, под привычным названием “Как выбрать стабилизатор напряжения?”.
Питерский производитель однофазных и трёхфазных стабилизаторов марок Каскад из Сатурна, как и большинство других производителей, рекомендуют
выбирать стабилизатор по типу сети и с учетом мощности нагрузки.
Также рекомендует учитывать уровень надежности устройства.
По мнению, ГК “Полигон” отдать предпочтение лучше релейным или электромеханическим стабилизатором.

Примечательно, что именно такие типы стабилизаторов и выпускаются этим производителем.

ЕЩЕ ВАЖНО ЗНАТЬ 2 нюанса о СН

Кроме важных моментов, есть 2 нюанса, которые следует учитывать при выборе устройства.

3 вида мощности — активная, реактивная и полная

Мощность аппаратуры указывается в киловаттах (кВт), но потребляемая ею мощность включает в себя также реактивную составляющую (кВар). Сумма этих составляющих даёт полную потребляемую мощность устройства — кВа, которая указывается в паспорте СН.

При подключении стабилизатора на всю квартиру это не имеет значения — этот нюанс уже учитывался при расчёте автомата. При установке розеточного устройства это также в расчёт не принимается — в бытовых электроприборах значения активной (кВт) и полной (кА) мощности близки.

Кроме того, в паспорте прибора указываются оба вида мощности.

Это важно учитывать при подключении электродвигателей и насосов к индивидуальным стабилизаторам

2 вида исполнения СН

По типу исполнения стабилизаторы мощностью свыше 2кВт делятся на настенные и напольные. Напольные больше габаритами и требуют места на полу для установки, но дешевле.
