Передаточное число редуктора

Общая классификация редукторов

Ознакомившись с информацией, которую содержит классификация редукторов, можно гораздо оперативнее сделать выбор в пользу того или иного агрегата; при возникновении вопросов обращайтесь в наш консультационный центр. Редукторы, относящиеся к классу общепромышленного оборудования, соответствуют перечню технических требований, характерных для подавляющего большинства аспектов их использования.

Фактор универсальности позволяет использовать редукторы в сфере подъемно-транспортного оборудования, агрегатах металлургического и добывающего назначения, нефтяной области, сельскохозяйственном секторе и т.д.

Согласно нормам ГОСТ 16162-78 в данную группу устройств причисляют:

• цилиндрические 1-, 2- и 3-хступенчатые механизмы;
• цилиндрические планетарные 1- и 2-хступенчатые;
• конические редукторы одноступенчатые;
• коническо-цилиндрические 2- и 3х-ступенчатые устройства;
• червячные и глобоидные 1- и 2-хступенчатые;
• червячно-цилиндрические 2-хступенчатые.

Одним из наиболее популярных видов редукторов выступают цилиндрические. Как и представители других классов, эти приборы используются для безопасного изменения скорости вращения, образующейся при факте передачи вращательного движения от вала к валу. Сегодня выпуск качественных и износостойких механизмов обусловлен наличием мощной производственной базы, которая позволяет собирать одно-, двух- и трехступенчатые редукторы.

Следует отметить, что аспекты надежности функционирования составляющих приводного механизма зависят от правильности выбора конкретного типа редукторов. При несоблюдении критериев выбора и соответствия, основной ущерб причиняется производителю, а также потребителю, который вынужден претерпевать такие явления, как простой оборудования, увеличение удельного веса затрат, приходящихся на ремонт и обслуживание, и т.д.

К обособленной группе механизмов относятся червячные редукторы. Как правило, они используются при передаче импульса движения между скрещивающимися осями. К достоинствам «червяков» относится их возможность получить большое передаточное число в условиях одной ступени. Также к плюсам относится плавность хода, относительно высокая бесшумность работы, а также опция самоторможения, активирующаяся при определенных значениях передаточных чисел. Последний момент позволяет исключать из общей цепочки приводов тормозные механизмы.

Типы редукторов с червячной передачей:

• одноступенчатые редукторы универсальные;
• 2-х, 3-хступенчатые;
• 1-ступенчатые (червяк над колесом);
• глобоидные и механизмы, различающиеся спектром параметров: Ч-100, 2Ч-40, РЧУ-125 и т.д.

Классификация распространяется на способ крепления редукторов, тип передач, количество ступеней, особенности расположения осей относительно друг друга.

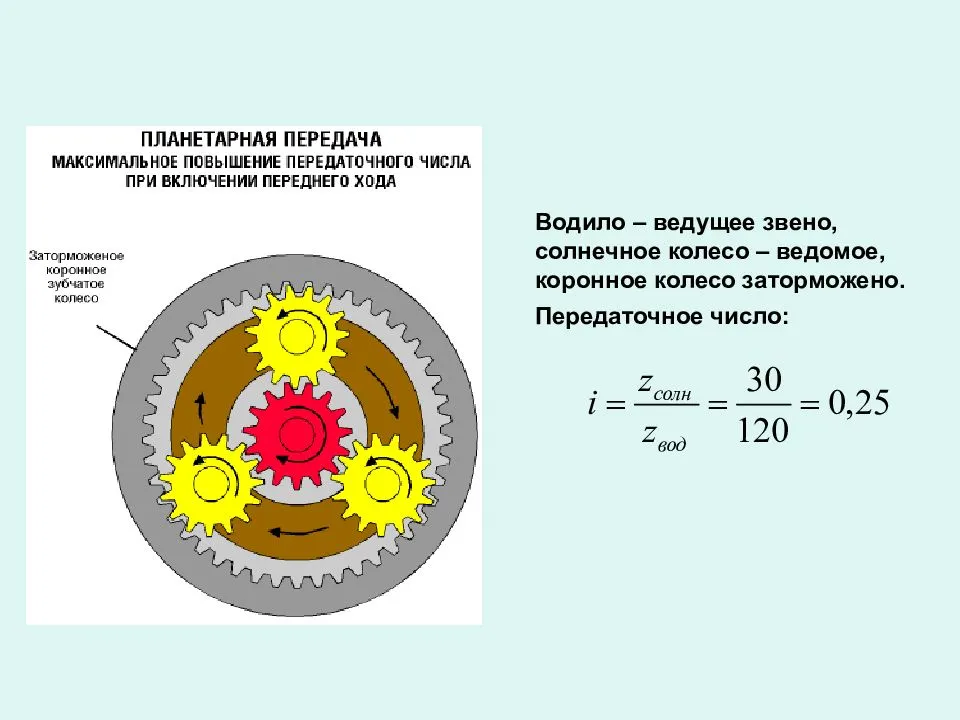

Что касается планетарных редукторов, то в данную группу относятся механизмы, оснащенные зубчатыми колесами и перемещающимися осями геометрического вида. Интересно знать, что зубчатые колеса вращаются по аналогичному принципу, что и планеты Солнечной системы. Отсюда и название редукторов – планетарные. Зубчатые колеса также называются сателлитами. Те колеса, которые соединяются непосредственно к сателлитам, причисляются к группе центральных. В передаточном звене фиксируются оси сателлитов, это звено также имеет название водило, оно, аналогично центральному колесу, перемещается по траектории основной оси передачи.

В общей сложности редукторы, относящиеся к классу планетарных, характеризуются куда большим перечнем практических преимуществ, по сравнению с цилиндрическими устройствами.

В эту группу качеств относятся:

• малые показатели материалоемкости;
• высокая нагрузочная способность;
• опция многопарного зацепления;
• компактность, малый вес;
• возможность получения высоких значений передаточных чисел.

Все вышеприведенные аспекты могут быть достигнуты только в том случае, если соблюдается высокое качество и точность сборки.

Завершают общую классификацию редукторов комбинированные механизмы. То есть редукторы, имеющие различные комбинации и типы передач. Так, коническо-цилиндрическое оборудование характеризуется высокими показателями КПД, износостойкостью, долгим сроком службы и простотой ввода в эксплуатацию. Используется такое оборудование в аспекте приводов конвейерных линий, а также для привода специализированного тягового шахтного электровоза. Аспекты выбора редукторов должна базироваться на таких факторах, как показатели усилия, массы, времени работы, периодичности включений в час, момента инерции.

Причины поломки

Как любой механический узел, при работе редуктора на детали оказывает влияние сила трения, от чего они постепенно истачивают или изнашиваются и теряют «сцепку». Для того чтобы этого избежать, все детали узла должны быть качественно смазаны.

Поэтому первая причина поломки редукторного узла – недостаток смазки (но может быть и ее избыток).

Также на редуктор оказывает влияние такой «бич» механики как пыль. Она оседает на деталях и при эксплуатации нагревается вместе с ними. Особенно это опасно для пластиковых шестеренок, так как под воздействием нагревания от пыли они подвергаются деформации – что и ведет к поломке.

Наконец, еще одна неприятность для редуктора – попадание в него посторонних частиц. Забиваясь между зубцами, они заклинивают их. Из-за этого при вращении вала двигателя создается избыточная нагрузка на другие элементы конструкции, которая ведет к их разрушению.

Справка. Если одна из причин или форс-мажор привели к повреждению элемента редукторного узла (шестерни, подшипники или валы), часто приходится ставить новый редуктор целиком, так как не у всех производителей имеются в продаже отдельные детали редуктора, чтобы сделать замену.

Достоинства и недостатки

Червячная передача в силу своих конструктивных особенностей имеет как достоинства, так и недостатки.

Из достоинств стоит отметить плавность хода, эффект самоторможения, низкий уровень шума, большое передаточное отношение с использованием всего двух деталей.

Из недостатков следует обратить внимание на сравнительно низкий КПД, повышенный износ, заедание, большое тепловыделение вследствие сил трения. Низкий КПД обуславливает применение подобных механизмов при передаче относительно небольших мощностей до 100 кВт

Для предотвращения скорого износа и заедания необходимо соблюдать требования к точности сборки и регулировать механизмы. Высокое тепловыделение требует специальных установок для отвода лишнего тепла.

Различие редукторов в основном сводится к различиям червяков и зубчатых колес, из которых собран данный червячный редуктор.

Червяки разделяются на типы по следующим признакам:

• по количеству заходов резьбы: однозаходные, многозаходные
• по направлению нарезки резьбы: правые, левые
• по форме винта, на котором нарезана резьба: цилиндрические, глобоидные
• по форме профиля резьбы: с конволютным профилем, с архимедовым профилем, с эвольвентным профилем
• Зубчатые колёса разделяются на типы по следующим признакам:
• по типу колеса: собственно колесо, зубчатый сектор, вырожденный сектор
• по профилю зубьев: прямой, вогнутый, роликовый (вместо зубьев используется вращающийся ролик)

Червячные редукторы со встроенным двигателем называются червячными мотор-редукторами. В редукторах чаще всего двигательный вал располагается под прямым углом к движимому. Компоновка червячного редуктора выбирается исходя из конкретных требований к устройствам. Двигатель может располагаться как сверху приводимого в движение колеса, так и снизу и сбоку. При боковом расположении двигатель устанавливается вертикально. Вследствие вертикального расположения усложняется процесс смазки подшипников вала, а также чистки внешних элементов.

Для увеличения передаточного числа используются разные технологии, но наиболее эффективной является применение большего числа ступеней.

Для смягчения сил трения и повышения сопротивления заеданию применяются специальные вязкие смазочные составы или масла. При низких скоростях вращения смазка осуществляется при помощи специальных ванночек с маслом либо использованием специальных устройств, разбрызгивающих смазку в места повышенного трения. Для червячных редукторов, скорость вращения которых высока применение ванночек нецелесообразно, и применяется принудительная смазка охлаждёнными смазочными материалами.

Как рассчитать передаточное число

Шестерня и колесо имеют разное количество зубов с одинаковым модулем и пропорциональный размер диаметров. Передаточное число показывает, сколько оборотов совершит ведущая деталь, чтобы провернуть ведомую на полный круг. Зубчатые передачи имеют жесткое соединение. Передающееся количество оборотов в них не меняется. Это негативно сказывается на работе узла в условиях перегрузок и запыленности. Зубец не может проскользнуть, как ремень по шкиву и ломается.

Расчет без учета сопротивления

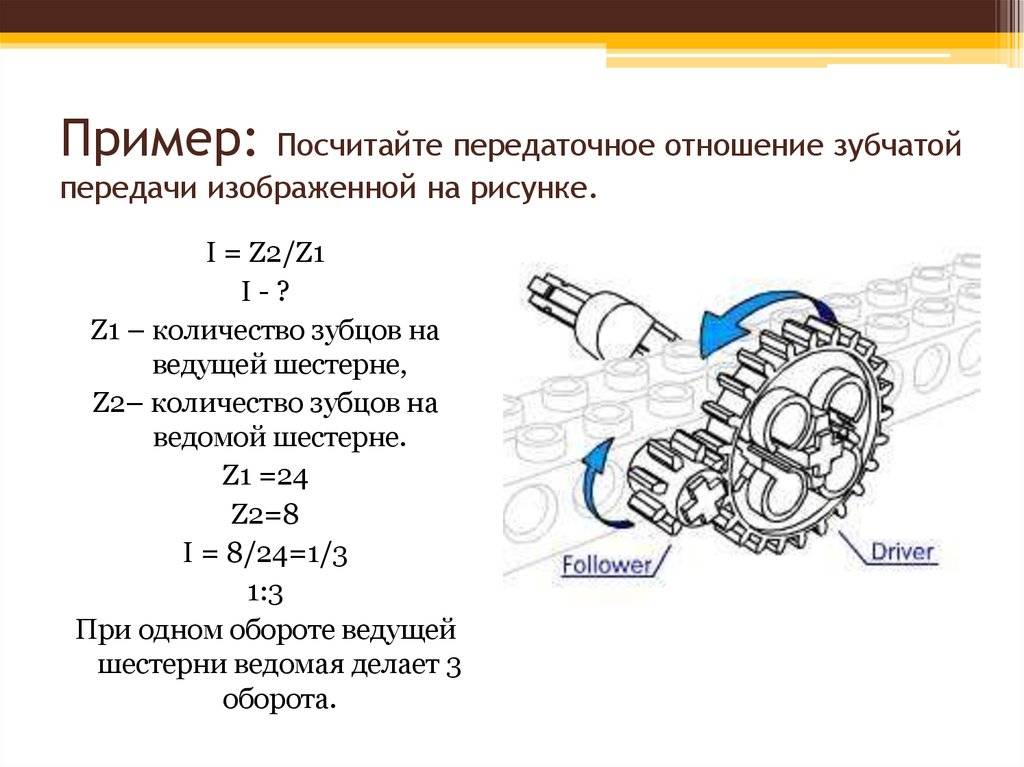

В расчете передаточного числа шестерен используют количество зубьев на каждой детали или их радиусы.

u₁₂ = ± Z₂/Z₁ и u₂₁ = ± Z₁/Z₂,

Где u₁₂ – передаточное число шестерни и колеса;

Z₂ и Z₁ – соответственно количество зубьев ведомого колеса и ведущей шестерни.

Знак «+» ставится, если направление вращения не меняется. Это относится к планетарным редукторам и зубчатым передачам с нарезкой зубцов по внутреннему диаметру колеса. При наличии паразиток – промежуточных деталей, располагающихся между ведущей шестерней и зубчатым венцом, направление вращения изменяется, как и при наружном соединении. В этих случаях в формуле ставится «–».

При наружном соединении двух деталей посредством расположенной между ними паразитки, передаточное число вычисляется как соотношение количества зубьев колеса и шестерни со знаком «+». Паразитка в расчетах не участвует, только меняет направление, и соответственно знак перед формулой.

Обычно положительным считается направление движения по часовой стрелке. Знак играет большую роль при расчетах многоступенчатых редукторов. Определяется передаточное число каждой передачи отдельно по порядку расположения их в кинематической цепи. Знак сразу показывает направление вращения выходного вала и рабочего узла, без дополнительного составления схем.

Вычисление передаточного числа редуктора с несколькими зацеплениями – многоступенчатого, определяется как произведение передаточных чисел и вычисляется по формуле:

u₁₆ = u₁₂×u₂₃×u₄₅×u₅₆ = z₂/z₁×z₃/z₂×z₅/z₄×z₆/z₅ = z₃/z₁×z₆/z₄

https://youtube.com/watch?v=S3XcGCWR-RI

Зубчатое зацепление жесткое. Детали не могут проскальзывать относительно друг друга, как в ременной передаче и менять соотношение количества вращений. Поэтому на выходе обороты не изменяются, не зависят от перегруза. Верным получается расчет скорости угловой и количества оборотов.

КПД зубчатой передачи

Для реального расчета передаточного отношения, следует учитывать дополнительные факторы. Формула действительна для угловой скорости, что касается момента силы и мощности, то они в реальном редукторе значительно меньше. Их величину уменьшает сопротивление передаточных моментов:

• трение соприкасаемых поверхностей;
• изгиб и скручивание деталей под воздействием силы и сопротивление деформации;
• потери на шпонках и шлицах;
• трение в подшипниках.

Для каждого вида соединения, подшипника и узла имеются свои корректирующие коэффициенты. Они включаются в формулу. Конструктора не делают расчеты по изгибу каждой шпонки и подшипника. В справочнике имеются все необходимые коэффициенты. При необходимости их можно рассчитать. Формулы простотой не отличаются. В них используются элементы высшей математики. В основе расчетов способность и свойства хромоникелевых сталей, их пластичность, сопротивление на растяжение, изгиб, излом и другие параметры, включая размеры детали.

Что касается подшипников, то в техническом справочнике, по которому их выбирают, указаны все данные для расчета их рабочего состояния.

При расчете мощности, основным из показателей зубчатых зацепления является пятно контакта, оно указывается в процентах и его размер имеет большое значение. Идеальную форму и касание по всей эвольвенте могут иметь только нарисованные зубья. На практике они изготавливаются с погрешностью в несколько сотых долей мм. Во время работы  узла под нагрузкой на эвольвенте появляются пятна в местах воздействия деталей друг на друга. Чем больше площадь на поверхности зуба они занимают, тем лучше передается усилие при вращении.

Все коэффициенты объединяются вместе, и в результате получается значение КПД редуктора. Коэффициент полезного действия выражается в процентах. Он определяется соотношением мощности на входном и выходном валах. Чем больше зацеплений, соединений и подшипников, тем меньше КПД.

Общее определение

Редуктор, как конструкционный элемент, применяется в множестве механизмов. Это технический узел, необходимый для коррекции скорости вращения при передаче движения. Изобретение и распространение редукторов произошло во время развития двигателей разного типа. Это объясняется тем, что появилась необходимость превращать высокую оборотную скорость в усилие крутящего момента, или же наоборот. Для различных целей существует множество разновидностей редукторов, выбор которых играет важнейшую роль для нормального функционирования механизмов.

Передаточное отношение редуктора обозначается мультипликатором, который свидетельствует о типе механизма: понижающий он, или понижающий. Понижающие передаточные редукторы имеют мультипликатор больше 1, редуктор с передаточным числом менее 1 называется повышающим.

В автомобилях редуктора используются для перенаправления силового импульса на колеса с коробки передач, причем всегда скорость вращения снижается. Передаточное число — показатель того, во сколько раз скорость уменьшится. Если передаточное число равняется 4 — это означает, что крутящий момент, передающийся с редуктора на ось, в 4 раза меньше, чем скорость вращения трансмиссии.

Обычно такой механизм устанавливается на ведущую ось, если автомобиль является полноприводным, то устанавливаются два, по одному на каждую ось.

Редуктор не обязательно должен строго соответствовать установленным заводским параметрам, в некоторых случаях при поломке можно заменить на новый узел с меньшим или большим передаточным числом. Как проверить, какой механизм подойдет? Обычно можно делать замену на модели, в которых номинальное передаточное число отличаются не более чем на 0,5 в большую или меньшую сторону. Если взять, к примеру, редукторы автомобилей ВАЗ, есть возможность устанавливать 4 модели. Соответственно скорость работы редуктора уменьшается при увеличении передаточного числа.

Поэтому скорость автомобиля напрямую зависит от скорости работы редуктора, и с помощью замены этого узла можно сделать свой автомобиль более шустрым, например, поставив узел с передаточным числом 20.

При замене узла на модель с большим или меньшим числом, стоит позаботиться о правильной работе спидометра. Так как очень часто он начинает показывать некорректные показатели. Нужно либо заменить тросик, при серьезном сбое, либо просто отрегулировать спидометр.

Что удивительно, при замене редуктора, снять старый и установить новый это самое простое, сложнее всего все правильно отрегулировать и настроить, чтобы общее передаточное число соответствовало необходимым параметрам. Если это не удастся, то даже самый качественный редуктор может быстро выйти из строя.

Типы взрывозащищенного исполнения

Выделяют 3 основные категории редукторов и мотор-редукторов по классу взрывозащищенности:

• Е – устройства с повышенной степенью защищенности. Пригодны для эксплуатации в любых условиях, в том числе при возникновении внештатных ситуаций. Благодаря высокой герметичности корпуса подходят для использования в средах взрывоопасных и горючих газов и газо-воздушных смесей без риска воспламенения последних;
• D – мотор-редукторы со взрывонепроницаемым корпусом, неразрушимым в случае взрыва самого агрегата. Отличаются полной герметичностью оболочки и безопасностью, которая позволяет использовать их в средах любых взрывоопасных газов и смесей, а также при предельно высоких эксплуатационных температурах;
• I – устройства с увеличенной искробезопасностью. Подразумевают поддержку взрывобезопасного тока в питающей цепи в соответствии с конкретными производственными условиями.

Тип редуктора

На основе конструктивных особенностей различают: одноступенчатый и двухступенчатый червячный, горизонтально-цилиндрический, соосный цилиндрический и коническо-цилиндрический редуктор. В первых двух типах оба вала (входной и выходной) располагаются под углом 90° друг к другу (для моделей с двумя ступенями возможно и параллельное расположение), что позволяет монтировать их в любых пространственных положениях. Устройства на основе зубчатых колес в силу особенностей компоновки и принципов действия чаще всего устанавливаются горизонтально – следует учитывать это при их выборе. По сравнению с червячными приводами они обладают более высоким КПД (из-за меньших потерь мощности при зацеплении зубчатых колес) и выходным моментом (при равных габаритах и массе).

Дефекты в редукторе ЗМ

Повышенный люфт в РЗМ может образоваться из-за износа пальца сателлитов дифференциала – если взяться за карданный вал и покрутить его по часовой и против часовой стрелки, этот люфт можно ощутить. Также повышенный зазор может образоваться из-за износа шлицов внутри корпуса самого дифференциала.

Если не отрегулированы зазоры в главной паре ЗМ, при движении авто возникает характерный шум:

• при повышении нагрузки (резком наборе скорости) слышен характерный вой в мосту;
• при сбросе газа шум пропадает.

Гудеть ЗМ может и по-другому, но вышеописанный характерный признак чаще всего можно слышать на автомобилях ВАЗ-классика. Изношенные зубья главной пары хорошо видны на «планетарке» – они становятся закругленными, и на них часто отмечаются следы ржавчины.

Модернизация редукторов — стабильная тенденция

В модельном ряду производителей представлены стандартные и модернизированные решения. В усовершенствованных агрегатах сохраняются прежние габариты и размеры присоединений.

Основу модернизации составляют:

• Стандарты ISO.
• Блочно-модульные конструкции.
• Усовершенствованные механизмы защиты редукторов.
• Модификации зубчатых зацеплений.
• Модернизация корпусов редукторов, ориентированная на производство монолитных конструкций небольшого веса, характеризующихся высокой теплоотдачей.
• Применение технологии литья под давлением при производстве корпусов из алюминиевых сплавов.
• Использование синтетического масла для всего периода эксплуатации редуктора.
• Отсутствие необходимости в техническом обслуживании приводных механизмов в процессе их эксплуатации.

Непрерывный процесс модернизации способствует улучшению технических характеристик редукторов, расширению их функциональности и вариативности исполнений. Сегодня продукция крупных российских производителей не уступает по качеству иностранным аналогам.

Романов Сергей Анатольевич, руководитель отдела механики компании Техпривод

Передаточное число [I]

Передаточное число редуктора рассчитывается по формуле:

I = N1/N2

где N1 – скорость вращения вала (количество об/мин) на входе; N2 – скорость вращения вала (количество об/мин) на выходе.

Полученное при расчетах значение округляется до значения, указанного в технических характеристиках конкретного типа редукторов.

Таблица 2. Диапазон передаточных чисел для разных типов редукторов

ВАЖНО! Скорость вращения вала электродвигателя и, соответственно, входного вала редуктора не может превышать 1500 об/мин. Правило действует для любых типов редукторов, кроме цилиндрических соосных со скоростью вращения до 3000 об/мин

Этот технический параметр производители указывают в сводных характеристиках электрических двигателей.

РАСЧЕТ И ПОДБОР РЕДУКТОРА. КАК ПРАВИЛЬНО ВЫБРАТЬ?

Рассмотрим основные моменты, которые необходимо знать для правильного выбора мотор редуктора.

1. Сначала необходимо определить, сколько оборотов должно быть на выходе привода (n2).

2. Затем рассчитываем крутящий выходной момент (М2) редукторного выходного вала, который выражен в Н*м. При условии, что нам известна мощность двигателя, обозначаемая Р1, выходной крутящий момент рассчитывается следующим образом:

М2 = (9550*Р1*Rd)/n2, где символом Rd — обозначен КПД динамического типа. Его значение можно найти в справочнике.

3. По формуле i=n1/n2 (n1 — частота вращения двигателя электрического типа, кол-во оборотов/мин) находим передаточное отношение.

4. Используя таблицу ниже, можно определить сервис-фактор Sf. Его еще называют эксплуатационным коэффициентом. Значение этого коэффициента получают эмпирическим путем, руководствуясь типом нагрузки, количеством рабочих часов в сутки и планируемых пусков (остановок) устройства в течение 60 минут.

Классификация нагрузки	Запусков/остановок в час	Среднее кол-во рабочих часов в сутки
<2	2-8	9-16	17-24
Плавный запуск, однообразный режим работы, ускорение средней по величине массы	<10 10-50 80-100 100-200	0,75 1 1,25 1,5	1 1,25 1,5 1,75	1,25 1,5 1,75 2	1,5 1,75 2 2,2
Запуск под умеренной нагрузкой, переменный режим работы, ускорение средней по величине массы	<10 10-50 80-100 100-200	1 1,25 1,5 1,75	1,25 1,5 1,75 2	1,5 1,75 2 2,2	1,75 2 2,2 2,5
Тяжелые нагрузки, переменный режим работы, ускорение больших по величине масс	<10 10-50 80-100 100-200	1,25 1,5 1,75 2	1,5 1,75 2 2,2	1,75 2 2,2 2,5	2 2,2 2,5 3

5. Выбор типа передачи редуктора.

5.1 Редукторы червячного типа— вариант, который отличается простотой и невысоким уровнем цены. Данные устройства характеризуются компактными размерами, высоким показателем термоустойчивости, невысокой массой и множеством способов их монтажа. Сегодня редукторы червячного типа представляют собой наиболее используемый тип привода. Поскольку оси обоих валов (выходного и входного) пересекаются под прямым углом, то могут быть расположены в любой точке пространства.

5.2 Мотор-редукторы коническо-цилиндрического типа. Применение этого типа привода целесообразно при нагрузках переменного типа, частых пусках, а также при высоких нагрузках (радиальных) на выходном валу. Поскольку оси выходного и входного валов расположены относительно друг друга перпендикулярно, то допускается их размещение в одной плоскости по горизонтали.

5.3 Соосно-цилиндрический вид достаточно популярен. Его использование обуславливает достижение высоких отношений передаточного типа, а также показателя крутящего момента. Конструкция представляет собой предступень (соосную) непосредственно к самому двигателю. Такие механизмы великолепно противостоят радиальным и осевым нагрузкам, действующим на вал. Оси входного и выходного валов расположены на одной прямой, поэтому можно размещать их в любом нужном положении.

6. Зная количество входных и выходных оборотов, крутящий момент, мощность двигателя и сервис-фактор, выбираем редуктор в каталоге.

7. Убедитесь, что выполнение эксплуатационных требований не вызовет затруднений.

8. Проведите сравнение присоединительных и габаритных размеров. Удостоверьтесь, что выбранного пространства хватит для монтажа оборудования.

Если у вас возникли сложности с подбором редуктора — напишите или позвоните нам, наши консультанты решат все Ваши вопросы.

Ремонт редуктора

В процессе ремонта редуктора может потребоваться разборка заднего моста и замена отдельных его компонентов.

Как располовинить мост

Некоторые автолюбители для проведения ремонта или регулировки РЗМ предпочитают располовинить мост вместо традиционного его демонтажа и разборки. Такой способ доступен, например, владельцам автомобилей УАЗ: конструкция заднего моста «уазика» позволяет располовинить его не снимая. Для этого потребуется:

1. Слить масло.
2. Поддомкратить мост.
3. Установить подставки под каждой половиной.
4. Открутить болты крепления.
5. Аккуратно развести половины в стороны.

Malikoff

https://forum.uazbuka.ru/archive/index.php/t-137742.html

Замена сателлитов

Сателлиты — дополнительные шестерни — образуют симметричный равноплечный рычаг и передают одинаковые усилия на колёса автомобиля. Эти детали пребывают в постоянном зацеплении с полуосевыми шестернями и формируют нагрузку на полуоси в зависимости от положения машины. Если транспортное средство едет по прямой дороге, сателлиты остаются неподвижными. Как только машина начинает поворачивать или съезжает на плохую дорогу (т. е. каждое колесо начинает движение по собственному пути), сателлиты включаются в работу и перераспределяют момент вращения между полуосями.

Учитывая роль, которая отводится сателлитам в работе РЗМ, большинство специалистов рекомендуют заменять эти детали на новые при появлении малейших признаков износа или разрушения.

Сборка моста

После окончания работ, связанных с ремонтом, регулировкой или заменой РЗМ, выполняется сборка заднего моста. Порядок проведения сборки — обратный выполнению разборки:

• зачищаются от грязи поверхности соприкосновения РЗМ и корпуса заднего моста;
• устанавливается новая прокладка между редуктором и балкой;
• РЗМ возвращается на место и надёжно фиксируется крепёжными болтами;
• устанавливаются на место полуоси, барабаны тормозов и колёса.

Заводские прокладки РЗМ — картонные, но многие водители успешно пользуются паронитовыми. Преимущества таких прокладок — высокая термостойкость и способность выдерживать высокое давление без изменения качества.

Ремонт и регулировку РЗМ автомобиля ВАЗ 2103 водители чаще всего доверяют опытным специалистам на СТО. Этот вид работ можно выполнить и самостоятельно, если есть соответствующие условия, а также необходимые инструменты и материалы. При этом первый раз лучше это делать под контролем опытного мастера, если нет навыка выполнения самостоятельной разборки, регулировки и сборки РЗМ. Крайне не рекомендуется затягивать с ремонтом, если со стороны редуктора появились посторонние шумы.

Выбор — передаточное число

Выбор передаточных чисел основной и дополнительной коробок передач производится при тяговом расчете автомобиля.  

Выбор передаточного числа зависит от требуемой скорости движения автомобиля и мощности двигателя. У легковых автомобилей передаточное число колеблется в пределах от 3 2: 1 до 6 2: 1, у грузовых автомобилей — от 5 2: 1 до 7 5: I, а иногда и выше.  

При выборе передаточного числа следует избегать общих множителей между числом ходов червяка и числом зубьев червячного колеса. В этом случае с помощью цилиндрической фрезы получают более чистую боковую поверхность и более высокую точность в положении начальной окружности червячного колеса, а также более благоприятные условия для работы и меньшего износа червячной передачи.  

Вопрос о выборе передаточного числа мультипликатора представляет собой отдельную задачу.  

Некоторые рекомендации по выбору передаточных чисел помещены в табл. 6.4. Наибольшие значения передаточных чисел следует принимать лишь в крайних случаях, так как передачи с наибольшими значениями i имеют большие габариты.  

Может быть несколько причин, вызывающих желательность выбора передаточного числа у нижнего предела допустимых значений. Например, если нагрузка от трения составляет небольшую часть от общей нагрузки, то зубчатая передача может быть сделана более простой и экономичной.  

К этим значениям и следует стремиться путем выбора передаточного числа кинематической схемы соединения электромагнита с исполнительным устройством при заданной противодействующей характеристике последнего и заданных размерах полюсного наконечника.  

Вторым шагом при предварительном выборе основных параметров электропривода является выбор передаточного числа / редуктора, связывающего основной вал проектируемого механизма с двигателем.  

Приведенные оптимальные передаточные числа являются лишь отправными величинами при выборе рабочего передаточного числа. Последнее выбирается после производства ряда расчетов с различными передаточными числами и сопоставления результатов с учетом максимально допустимой скорости механизма и требуемой мощности двигателя.  

Если для привода используется высокоскоростной двигатель, то возникает проблема выбора передаточного числа механизма, связывающего двигатель с исполнительным звеном.  

Таким образом, отмечая возможность улучшения тягово-сцепных свойств и экономичности автомобилей выбором оптимального передаточного числа межосевого дифференциала, необходимо констатировать, что окончательно эту задачу можно решить после проведения широких экспериментальных исследований по оценке фактических режимов работы автомобилей в различных дорожных условиях и выявлению истинного статистического распределения динамических реакций на осях и крутящих моментов, подводимых к ним, в том числе и при отборе мощности.  

Средние значения КПД отдельных передач приведены в табл. 5.4, а рекомендации по выбору передаточных чисел — в табл. 5.5. Так как передачи с большими передаточными числами имеют большие габариты, их следует применять лишь в крайних случаях.  

Если в системе привода с неизменным потоком возбуждения оптимальное значение передаточного числа редуктора не зависело от полного пути перемещения, то в рассматриваемой — системе эта зависимость — явно имеет место. Следовательно, выбор оптимального передаточного числа редуктора следует производить с учетом гистограммы перемещений рассматриваемого механизма.  

Кривые статической характеристики муфты типа свключено — выключено. а — момент в функции скорости. б — момент в функции сигнала управления.| Видоизмененная характеристика момент — сигнал управления ( с учетом гистерезиса муфты типа включено — выключено.| Кривые нелинейных статических Характеристик, типичные для некоторых муфт вихревых токов и фрикционно-дисковых муфт. а — момент в функции скорости. о — момент в функции сигнала управления.

Если действительный рабочий цикл совершается в растянутый период времени, то значительное количество тепла может быть удалено путем естественного охлаждения; но если рабочий цикл уплотнен в малый отрезок времени и включает высокие ускорения, то следует выбирать муфту увеличенного размера или прибегать к искусственному охлаждению. Способность муфты управлять заданной нагрузкой рассматривается в связи с выбором передаточного числа зубчатой передачи в § 14 — 7; здесь будет рассмотрена лишь энергия, рассеиваемая в муфте.
