Шпиндель фрезерного станка

Основные требования к деталям

Шпиндели для станков с ЧПУ обладать следующими качествами:

• точностью вращения. Нормы осевого, радиального и торцового биения переднего конца регламентирует ГОСТ 9726-89 п. 3.4.12, 3.4.15 или аналогичные импортные;
• статической жесткостью. Параметр определяется упругими деформациями шпинделя под воздействием сил, возникающих при обработке;
• износостойкостью. Для изготовления деталей используются сплавы с низкой склонностью к истиранию и образованию задиров;
• виброустойчивостью. Максимальные требования предъявляются к высокоскоростным устройствам с ЧПУ, которые используются для чистовой обработки.

Критерии выбора

Выбор фрезерного станка начинается с анализа материала, с которым ему придется работать: металл или дерево. Затем анализируются технологические операции, объем работ

При выборе шпинделя, обращают внимание на его основные характеристики:

• частота вращения;
• мощность;
• конструкция;
• регулировка скорости;
• способ крепления инструмента;
• выполняемые работы;
• тип охлаждения.

Стоит обращать внимание на ток, подключаемый к оборудованию

Мощность

Выбор мощности шпинделя определяется твердостью обрабатываемого материала. Для дерева и плит, изготовленных с его отходов – ДСП, МДФ, достаточно мощности до 3 кВт. На оборудовании можно обрабатывать пластик, фанеру, делать гравировку.

Цветные металлы, их сплавы относительно мягкие, но имеют большой коэффициент вязкости. Чистый рез получается только при мощности до 6 кВт и частоте вращения от 18000 об/мин. Обработка стали и чугуна требует шпинделя с мощностью более 6 кВт, частотой вращения до 22000 об/мин. В зависимости от твердости и вязкости материала, режимы подбираются сочетанием скорости вращения и величиной подачи.

Способ фрезеровки

Фрезеровка производится встречным и обратным способом. Вращение инструмента направлено против движения детали или совпадает с ним.

Различают режимы обработки:

• силовой;
• скоростной.

При силовом режиме обработка идет с большой подачей, на малых оборотах, за счет мощности шпинделя. Режущая кромка каждый раз захватывает толстый слой материала. Скоростной режим предполагает возможность инструмента вращаться с большой скоростью. Подача стола небольшая. Режим подходит для цветных металлов и дерева, гарантирует высокую чистоту обрабатываемой поверхности.

Важно!
Чугун хорошо обрабатывается на низких оборотах с малой подачей. Он не любит больших скоростей.

Охлаждение

Фрезерные шпиндели имеют 2 типа охлаждения:

• воздушное;
• водяное.

Для охлаждения воздушными потоками в корпусе узла делаются специальные прорези. При вращении вала, происходит завихрение, холодный воздух втягивает снаружи. Система водяного охлаждения сложная в исполнении. Она должна быть герметична. Установленные на домашнем оборудовании шпинделя с воздушным охлаждением работают дольше.

На промышленном оборудовании за счет подшипников снижается трение и нагрев шпинделя. Достаточно воздушного потока. Коробка скоростей смазывается и охлаждается маслом. Двигатель имеет свою систему охлаждения – крыльчатку на валу.

Материал заготовки

Режимы резания и угол заточки режущей кромки подбираются под характеристики материала заготовки.

Дерево

Чистый рез получается при обработке древесины быстро вращающимся инструментом. Подача и глубина реза небольшие. Шпиндель подойдет высокооборотный, с мощностью до 1,5 кВт.

Важно!
При обработке древесины в силовом режиме, на детали образуются сколы, трещины между волокнами, поверхность шероховатая.

Металл

Резка металла требует большой мощности и высокой прочности узла. Во время обработки детали, кроме вращательного момента, на шпиндель действует сопротивление. Его сила направлена перпендикулярно оси вращения.

Шпинделя по металлу имеют прочный массивный корпус, в основном чугунный. На валу установлены упорные и радиальные подшипники. Скорость вращения инструмента должна регулироваться в пределах 20–18000 об/мин.

1 Общие сведения о шпинделях

Шпиндель, по сути, это обыкновенный вращающийся вал, который прикреплен к элементу фрезерного станка по металлу и дереву с ЧПУ. Этот механизм для фрезерного станка является двигателем передачи так называемого вращательного движения от прибора скоростей на станочную фрезу, являющуюся главным режущим инструментом.

Именно от точности вращения вала, а также от виброустойчивости его бесколлекторного двигателя, зависит то, насколько точной и аккуратной будет происходить обработка деталей и запчастей станком с ЧПУ по металлу и дереву.

На самодельный или заводской фрезерный станок по металлу и дереву с системой ЧПУ шпиндель устанавливают на специальном подвижном портале, который в процессе работы перемещает шпиндель вместе с закрепленной в нем цангой по трем осям: в плоскости станочного стола и по оси «Z» (то есть, в глубину).

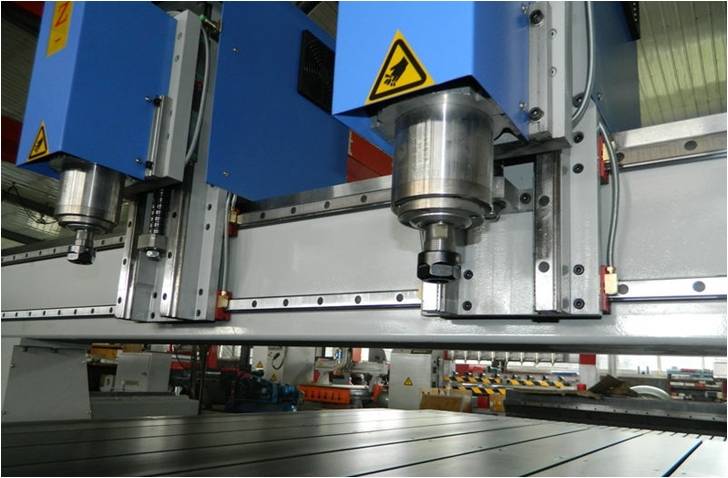

Станок с тремя шпинделями по 2,2кВт

Проще говоря, движение передает станочной фрезе через узел, без возможных дополнительных искажений от передаточных станочных механизмов.

1.1 Технические параметры

Шпинделя различаются как по техническим параметрам, так и по предназначению, существует:

• двухшпиндельный фрезерный станок с ЧПУ (для фрезерного станка с ЧПУ по дереву и металлу);
• с вертикально-поворотным действием (для произведения сложных работ своими руками по дереву и металлу на фрезерных установках с системой ЧПУ);
• электрошпиндель (в том числе и самодельный, изготовленный своими руками);
• самодельный, сделанный своими руками электрошпиндель или шпиндель с вертикально-поворотным механизмом работы. Как правило, данные детали, сделанные своими руками, имеют достаточно малый эксплуатационный срок и им нужен постоянный ремонт;
• шпиндель для обработки торца. В такой модели головка шпинделя соединена двумя твердосплавными кассетами, а также головка оснащена двумя кассетами для обработки фаски с заданным углом.

Кроме того, валы для фрезерного станка различаются еще по затрачиваемой мощности и предельно возможному количеству совершаемых оборотов.

Образец работы фрезерного станка

Предельно возможное количество совершаемых оборотов определяется имеющимся де-факто режимом эксплуатации и работы станка и его сферы применения:

• гравирование;
• раскрой;
• фрезеровка.

Более того, имеются дополнительные режимы, где попросту неизбежно привлечение дополнительного инструментария. В целом же, для гравировальных работ чаще всего пользуются вертикально-поворотным шпинделем.

Для скоростной фрезеровки вертикально, наиболее предпочтителен электрошпиндель (в том числе самодельный электрошпиндель, произведенный своими руками).

Затрачиваемая мощность шпинделя полностью зависит от типа расходного материала. Например, мощности в 800 Вт будет более чем достаточно для точной и скоростной обработки картона и фанеры, тогда как шпиндель имеющий мощность в 1,5 кВт (двухшпиндельный вариант) идеально подойдет для фрезерной обработки пластика, древесины и различных тонких металлов.

Модель с мощностью 3-4 кВт и вертикально-поворотным механизмом работы будет наиболее предпочтительна для скоростной и точной обработки каменных элементов.

Шпиндель фрезерного станка с ЧПУ с воздушным охлажденим

Узел частотного преобразователя станка (инвертор) без вала работать не может, и именно поэтому, дабы не допустить перебоев и различных поломок, требующих затем дорогостоящий и долгий ремонт, мощности двух этих механизмов всегда должны быть абсолютно идентичными.

Важно понимать, что в случае необходимости замены шпинделя (например, если производится ремонт) с небольшими рабочими оборотами на куда более мощный, обязательно следует убедиться в том, что был заменен и узел частотного преобразователя (инвертор)

1.2 Преимущества применения

Основные и наиболее значимые преимущества шпинделей следующие:

• предельно высокий коэффициент полезного действия (так называемый КПД), который достигает отметки в 80-95%;
• прочные элементы конструкции. Шпиндель весьма износоустойчив и прочен. Головка шпинделей новейших моделей и их внешняя оболочка сделана из бронзы и ей редко нужен ремонт;
• высокий эксплуатационный срок работы механических элементов шпинделя (головка, механизм крепежа и так далее), не требующих частый ремонт.

И все это благодаря тому, что как обычные шпиндели, так и шпиндели вертикально с двумя головками не имеют трущихся или же истирающихся элементов и у них почти полностью отсутствует эффект размагничивания магнитных элементов (головка, ротор и так далее).

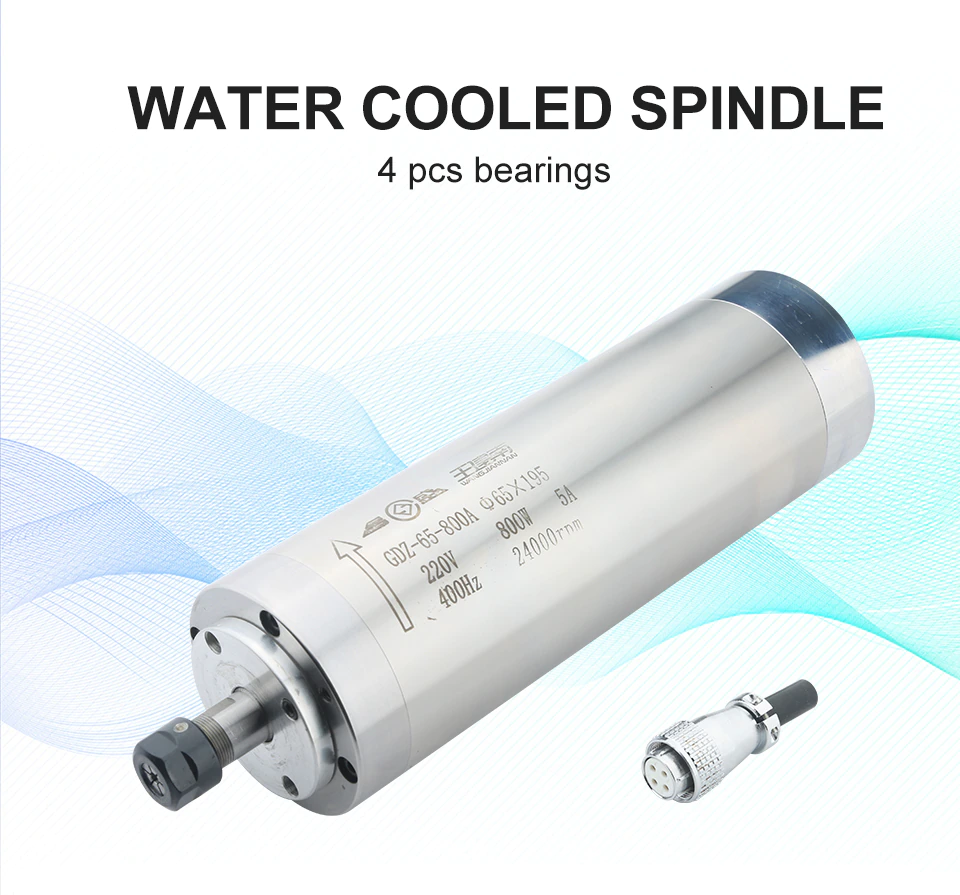

Шпиндель с ЧПУ с водяным охлаждением HYCNC

Шпиндель для станка с ЧПУ с водяным охлаждением HYCNC

Диаметр корпуса: Φ65*195 мм

Режим регулирования скорости: изменение скорости шпинделя через трехфазный выходной инвертор и регулировка частоты инвертора.

Метод охлаждения: водяное охлаждение

Интерфейс питания: дополнительный HY20-4 контактный водонепроницаемый авиационный разъем. Авиационные вилки с маркировкой «1», «2», «3», «4», «1», «2», «3» подключены к инвертору (U, V, W), и 4 подключены к инвертору наземного оборудования.

Мощность: 0.8kw

Напряжение: 220 В

Ток: 5A

Частота: 400 Гц

Скорость: 24000 об/мин

Биения: менее 0,01 мм

Тип подшипника: 7002C/P4 * 2,7000C/P4 * 2

4 шариковых подшипника

Количество фаз: 3

Патрон: ER11

Патрон ER11 с водяным охлаждением

Смазка для смазки

Основное назначение: используется для дерева, бамбука, обычной печатной платы, ПВХ, ПММА, пластика, бамбука, двухцветной доски (ABS) и мягких металлов.

Если вам нужны долгие часы работы для ваших проектов, шпиндель для станка с ЧПУ с водяным охлаждением HYCNC то это то что вам нужно.

Шпиндель для станка с ЧПУ весит около 3 кг и может быть установлен на большинстве систем ЧПУ, поддерживающих шпиндели диаметром 2,55 дюйма.

Предоставляется цанга ER 11 с биением 0,0004 ”, что означает высокую точность.

Вы можете купить его на Amazon, и он лучше всего подходит для резьбы по дереву и гравировки на металле и акриле.

Минимальная стабильная рабочая скорость, которую вы можете достичь, составляет 4000 об / мин и может быть увеличена до скорости 24 000 об / мин, что позволяет выполнять широкий спектр операций.

Когда вы запускаете шпиндель на высоких скоростях в течение длительного времени, он может довольно быстро нагреваться.

В таких шпинделях с водяным охлаждением тепло отводится путем закачивания в них воды. Так что да, вам придется установить систему охлаждения для шпинделя.

При наличии пыли водяное охлаждение лучше воздушного охлаждения. Воздушное охлаждение обдувает шпиндель воздухом и может поднимать пыль. Со шпинделями с водяным охлаждением такой проблемы не возникнет.

Он имеет 4-подшипниковую конструкцию и, следовательно, более стабилен и может обеспечить хорошую точность, а также снизить вибрации.

Вам нужно будет подключить его к частотно-регулируемому приводу 110 В — 400 Гц, чтобы он работал, и он имеет номинальный ток 7,2 А. Это четырехпроводный двигатель с тремя проводами для 3 фаз и одним для земли.

Проводка проста, так как она поставляется с авиационной вилкой, а это означает, что вам нужно только подключить разъем и не нужно паять или обжимать какие-либо провода. Кроме того, авиационные заглушки обеспечивают хорошую защиту от попадания пыли и жидкости в терминал.

Шпиндель токарного станка с ручным управлением и шпиндель токарного станка с ЧПУ

Раньше шпиндели токарных станков имели только одну скорость работы, что ограничивало их использование для обработки различных типов материалов.

Современные шпиндели токарных станков имеют такие функции, как переменная скорость резания, режим управления положением и режим реверса.

Переменная скорость резания достигается за счет использования потенциометра для изменения сопротивления и, следовательно, изменения напряжения на двигателе.

Скорость вращения шпинделя на токарных станках с ручным управлением можно изменять за счет изменения конфигурации зубчатой ​​передачи (зубчатый и ременный привод) или с помощью переключателей управления (прямой привод).

По сравнению с токарными станками с ручным управлением, в токарных станках с ЧПУ предварительно запрограммированный G-код автоматически изменяет скорость вращения шпинделя в процессе обработки.

Токарные станки с ЧПУ также обеспечивают режим управления положением, при котором шпиндель вращается для точного позиционирования для различных операций, таких как нарезание резьбы, монтаж и демонтаж заготовки.

В реверсивном режиме направление вращения шпинделя меняется на противоположное путем переключения полярности напряжения, подаваемого на двигатель.

Важным применением реверсивного режима является обработка правой и левой резьбы или отверстий.

Любительский фрезерный шпиндель

Представьте себе бытовую дрель, вмонтированную во фрезерный агрегат. Что из этого получается? Подшипники быстро выходят из строя, ведь они не выдерживают такой нагрузки, патрон будет вибрировать и биться, точность выполнения работ снизится. Кроме того, дрель быстро перегревается, а на агрегате работают не один час. Автоостанов дрели просто сработает в целях безопасности и ваш фрезер остановится, проработав час или два. Но ПО фрезерного станка с ЧПУ не знает, что такое бытовая дрель и каковы её параметры работы. Сам фрезер не остановится и продолжит работу. Результатом будет поломка оборудования.

Наилучшие разновидности конусов на сегодняшний день

В наши дни особой популярностью, благодаря своему качеству, пользуются инструментальные конусы Морзе компаний HSK, Capto и Kennametal. Хорошая устойчивость к изменениям температуры и соответствие жестким требованиям в станкостроении позволило конусам Морзе этих брендов стать лидерами рынка.

HSK – это полые инструменты с конусностью 1:10. Обозначаются буквой латинского алфавита и цифрой, обозначающей больший диаметр фланца

Главной особенностью таких изделий является быстрая замена инструмента, что очень важно в станках с ЧПУ

HSK 63

Инструментальные конусы Capto соответствуют международному стандарту ISO и являются высококлассной продукцией. Продукция дорогостоящая из-за сложности изготовления, но высокая точность позволит минимизировать брак на производстве при использовании на станках этих инструментов. Особенность конструкции не позволяет им провернуться во время работы станка, происходит самозаклинивание. Жесткость соединения продукции компании Capto – это основное их преимущество перед другими конкурентами

Продукция компаний B&S, Jacobs и Jarno распространены в основном в США, так как не имеют подтверждения международных стандартов и создаются соответственно для американского рынка, где пользуются большим спросом.

Компания Bridgerport Machines разработала модель R8 для цанговых зажимов на своем оборудовании. Но затем изобретение было доработано и выпущено на международный рынок. Эффективность этого средства вызвала в свое время фурор и стали появляться всевозможные аналоги. На сегодняшний день компания выпускает только один вид исполнения такого механизма.

R8

Инструментальный конус 7:24 широко применяем в станках с ЧПУ, где смена инструмента происходит автоматически. Являясь инструментальным, он обладает рядом преимуществ перед обычным и поэтому так популярен в станкостроении. Существует множество его разновидностей. Во многих странах разработаны собственные стандарты к нему и поэтому между собой модели 7:24 от разных производителей не заменяют друг друга.

Конус 1:50 также широко применим в машиностроительной отрасли, если требуется дополнительно скрепить два изделия с резьбовым соединением. Для этого у модели 1:50 есть специальный штифты, которые необходимо вставить в обрабатываемые изделия, предварительно просверлив в тех отверстия в соответствующих местах.

Классификация

Технические характеристики, схемы и эксплуатация фрезерного станка 6р12

При разнообразии фрезерных станков и шпинделей к ним проще их классифицировать по техническим характеристикам:

1. Фрезерный шпиндель поворотного типа. Часто изготавливается самостоятельно.
2. Вертикально-поворотные механизмы.
3. Оборудование с двумя шпинделями.
4. Механизмы, применяемые при работе с торцевыми частями.
5. Вертикально-поворотные конструкции для ручной обработки.

Если говорить о применении шпинделей в домашних условиях, можно выделить граверы. Их часто устанавливают на самодельных фрезеровочных станках. Однако, эти машинки имеют серьёзный недостаток. Из-за слабого крутящего момента, металл обрабатывается с большим трудом. Чаще всего таким оборудованием обрабатывают древесину или пластик.

Бормашинка

Часто эти приспособления сравниваются с граверами. Главное отличие — сохранение крутящего момента независимо от изменения оборотов. Также бормашинки комплектуются патронным зажимом и работают они тише, чем граверы.

Dc мотор

Специальный механизм, который комплектуется ЧПУ. Работает тихо и не создаёт вибраций. Благодаря наличию ЧПУ, появляется возможность изменять мощность при работе. Ключевой недостаток dc мотора — это плохая система охлаждения, и как следствие быстрый перегрев при работе с твёрдыми материалами. Чтобы не повредить металлические заготовки и не вывести двигатель из строя, требуется дополнительное охлаждение.

DC мотор

Прямошлифовальная машина

Часто это оборудование используют в качестве фрезеровочного шпинделя. С его помощью можно обрабатывать как дерево, так и металл. В комплекте отсутствует устройство для регулировки мощности, что снижает функционал прямошлифовальной машины. Также при работе с металлом она издаёт громкие звуки.

Фрезер sparky

Используется в качестве поворотного фрезерного шпинделя. Достоинствами этого оборудования является большая мощность, высокая производительность и возможность регулировать обороты. Также на фрезерах Sparky хорошее охлаждение, которое не позволяет обрабатываемым материалам перегреваться. Используются для работы с деревом и металлом.

Фрезер kress

Отличное соотношение цена/качество. Могут комплектоваться системами ЧПУ. Высокая производительность, возможность регулировать обороты. Возможно работать с различными материалами.

Профессиональный шпиндель

Это механизм, который был разработан специально для фрезерных станков. На нём устанавливается водное охлаждение, что позволяет работать длительное время без риска испортить заготовку. Характерные особенности этого оборудования — высокая точность и надёжность. Тихий при эксплуатации. Главный недостаток — высокая стоимость.

Особенности выбора

При выборе шпинделя для фрезерного станка необходимо обращать внимание на некоторые моменты. Первым из них является страна производитель

Чаще всего, можно встретить станки китайской и итальянской сборки. Оно значительно различается в качестве и технических характеристиках.

https://youtube.com/watch?v=Ogj63k_gdt8

Итальянское оборудование отличается хорошим качеством. Однако за это придётся заплатить большие деньги. Главная особенность конструкции — наличие подшипников высокой стойкости. Итальянские станки работают тихо и спокойно. Они не создают мощной вибрации при работе. Оснащаются воздушными системами охлаждения, чтобы элементы конструкции не подвергались коррозийным процессам.

Китайские станки не могут похвастаться такими же качеством, как итальянские. Шпиндели заключаются в цилиндрический корпус. Все соединительные элементы жестко фиксируются, что позволяет добиться снижения уровня вибрации. Дополнительно конструкция защищается от попадания пыли и мусора. От итальянских моделей отличаются малыми размерами и низкой ценой. Однако это оборудование обладает множеством недостатков:

1. При наличии водного охлаждения конструкция быстро покрывается ржавчиной.
2. Высокий процент брака. Оборудование не может похвастаться высоким качеством сборки.
3. Частые поломки подшипников.

Китайские станки гораздо сложнее поддаются ремонту нежели их аналоги.

Виды, типы, категории шпинделей

Коллекторные шпиндели применяются для гравировок, ювелирной обработки миниатюрных изделий. Чаще всего это высокоскоростные устройства с цангой ER8 мощностью около 0,8 кВт. Для резки и раскройки мягких материалов больше подходят цанги ER11.  Высокоскоростные коллекторные шпиндели хорошо зарекомендовали себя в профессиональном и любительском применении в станках с ЧПУ. Некоторые устройства оснащены системами плавного пуска с ограничением поступающего напряжения.

Устройства с жидкостным охлаждением часто применяются в высококачественных промышленных агрегатах на предприятиях нашей страны. Мотор эффективно охлаждается водой или тосолом. Такие шпиндели укомплектованы высокоскоростными железными подшипниками, не требующими дополнительного обслуживания. Управление этими устройствами осуществляется через частотные преобразователи. Фрезы крепятся в цанги и закрепляются гайкой. На современном рынке доступны устройства как европейских, так и китайских производителей.

Ременноприводной шпиндель

Ременноприводные шпиндели взаимодействуют с сервоприводами переменного напряжения или с асинхронными двигателями. Эта особенность дает возможность точно регулировать частоту вращения инструмента. Воздушные шпиндели – дешевые и надежные устройства для станков с программным управлением. Большей частью это приборы китайского производства с установленными керамическими подшипниками, выдерживающими высокие обороты. В некоторых шпинделях предусмотрена возможность автоматической смены режущих инструментов.

Технические характеристики и область применения

На современном рынке доступно большое количество шпинделей. Системы охлаждения, технология приведения в движение ротора, способ фиксации режущего инструмента и регулирования питания мотора тоже может отличаться. Поэтому лучше всего классифицировать все шпиндели, доступные в продаже, по типу обрабатываемых материалов. Возможности каждого устройства обусловлены их техническими характеристиками.

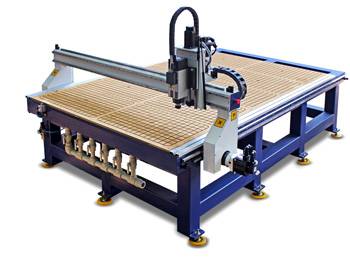

Область применения шпинделя — портальные станки с ЧПУ

Шпиндели мощностью 0,8 кВт используются при обработке ювелирных изделий, для создания гравировок, порезки пластиковых деталей до 5 мм толщиной, тонкой фанеры, а также для резки и сверления печатных плат. в такие устройства обычно устанавливаются очень тонкие граверы и миниатюрные фрезы.
Высокоскоростные шпиндели мощностью от 1,2 кВт могут использоваться с качественными твердоплавкими фрезами для обработки металлических изделий. Для работы с тонкими прочными фрезами всегда используются шпиндели со скоростью вращения 30 000 об/мин.

Шпиндели мощностью 1,5 кВт применяются для обработки сувениров, создания неглубоких фрезеровок на латунных и алюминиевых предметах. Они также являются начальными приборами для обработки твердой древесины или акрилов толщиной до 15 мм. Мощность от 2,2 кВт позволяет обрабатывать твердое дерево и акрилы до 30 мм толщиной. Устройства от 3 кВт можно использовать для прочных материалов. Например, они часто используются в 3D устройствах по обработке твердого дерева или фигурной резке. Шпиндели на 4 кВт применяются при резке твердых материалов. Устройства мощностью от 4,5 кВт и выше позволяют максимально эффективно работать с большими фрезами для толстых заготовок из дерева или металла.

Мощность (кВт)	Частота вращения (об/мин.)	Обрабатываемые материалы	Для водного охлаждения (л./час)	Насос
0,8	8000-24000	Тонкий пластик, фанера, гравировка металлических изделий	780-1500	Помпа DB-25A-220V
1,5	8000-24000	Латунь, алюминий	1500-3000	Помпа DB-50A-380V
2,2	8000-24000	Твердые породы дерева	1500-3000	Помпа ZWP75
3	8000-24000	Высокопрочные металлические заготовки	2000-3000	Помпа ZWP150
4,5 и выше	8000-24000	Твердые деревянные и металлические заготовки	2000-5000	Помпа DB-100-380V

Для примера рассмотрим характеристики изделий самых популярных производителей:

• На отечественном рынке доступны высокоскоростные китайские шпиндели с воздушным и жидкостным охлаждением GTM, HNZ, HQ, TDK с диапазоном мощности 0,8-6 кВт с частотой вращения 8000-18000/24000 об/мин. с цангами ER11, ER16, ER20, ER
• Ременноприводные шпиндели BT30 для обработки заготовок из черного/цветного металла с частотой вращения 6000 об/мин. Некоторые изделия оснащены автоматической системой замены режущего инструмента;
• Минишпиндели с системами воздушного охлаждения мощностью 300-1050 Вт и частотой вращения до 32000 об/мин. В числе таких изделий представлена продукция компании Kress.

Особенности конструкции

Фрезерные станки устанавливаются в частных мастерских и промышленных сооружениях. В последнее время большое распространение получили варианты исполнения с ЧПУ, так как за счет установленного блока управления автоматизируется процесс обработки и существенно повышается точность. Устройство шпинделя фрезерного станка несколько отличается от соответствующего узла токарного оборудования, так как в первом случае предназначение заключается в закреплении инструмента, во втором — цилиндрической заготовки. Кроме этого, патрон для шпинделя ЧПУ производится с более высокой точностью, так как незначительное отклонение может стать причиной потери точности.

Рассматривая что такое шпиндель и как он устроен, следует уделить внимание нижеприведенным моментам:

1. Основа представлена металлическим валом с повышенной устойчивостью к осевой нагрузке.
2. Специальная конструкция, предназначенная для крепления фрезы, представлена сочетанием оправки и цанги.
3. Исключить вероятность плотного прилегания оправки можно за счет выполнения шпинделя в форме конуса.
4. Современная конструкция фрезерного станка предусматривает размещение шпинделя на специальной каретке, которая может перемещаться сразу в трех координатах. За счет этого обеспечивается высокая функциональность и производительность. При этом чертеж может обладать весьма высокой сложностью.
5. Вращательное движение передается непосредственно фрезе. Многое точное оборудование не имеет промежуточных элементов, которые существенно снижают показатель эффективности и могут стать причиной искажения вращения.
6. Наиболее важными параметрами можно назвать мощность и частота вращения.

Особенности конструкции определяет то, что устройство шпинделя фрезерного станка позволяют устанавливать самые различные насадки. Этот момент существенно расширяет область применения устройства.

Как подобрать шпиндель для станка ЧПУ

Фрезерный шпиндель – это главный элемент любого станка ЧПУ. Его основная задача – быстро и качественно выполнять обработку заготовок. При этом он должен обладать способностью выполнять широкий спектр операций обработки, бесперебойно выполнять свои функции на протяжении всего срока службы.

При выборе станка ЧПУ для изготовления фасадов МДФ в первую очередь важно определиться с мощностью электродвигателя фрезерного шпинделя. Для обработки МДФ или дерева подойдут  и малосильные двигатели мощностью до 2 кВт

Однако при этом время процесса фрезерования будет пропорционально мощности фрезерного шпинделя станка ЧПУ. Целесообразность использования подобных станков ЧПУ в промышленном масштабе под большим вопросом.

Чтобы за один проход раскроить панель МДФ, или выполнить профильную фрезеровку фасада потребуется силовой агрегат мощностью около 5 кВт. Чтобы использовать автоматическую смену инструмента, расширить диапазон применяемого инструмента, иметь возможность подключать дополнительные агрегаты – потребуется шпиндель мощностью  10 кВт и более.

Скорость вращения шпинделя при работе станка ЧПУ с фрезеровальным и гравировальным инструментом  для обработки древесных материалов варьируется от 12 до 24 тыс. оборотов в минуту. Если же планируется использование дополнительных агрегатов, то электродвигатель шпинделя должен выдерживать нагрузку и работать без потери мощности на скоростях 3-8 тыс. оборотов в минуту.

При подборе фрезерного шпинделя станка ЧПУ нельзя забывать о таких параметрах как надежность и долговечность. Некоторые операции станка ЧПУ могут выполняться по несколько часов, и если в середине процесса потребуется заменить щетки коллекторного двигателя фрезерного шпинделя, можно не только упустить драгоценное время, но и потерять фрезу, испортить заготовку.

Современные фрезерные шпиндели для станков ЧПУ с асинхронным двигателем на керамических подшипниках (в том числе их китайские аналоги), с воздушным или водяным охлаждением, обладают запасом надежности и неприхотливостью в обслуживании весь срок эксплуатации. К тому же, набор дополнительных опций поможет обезопасить оборудование от перегрева, внезапных перегрузок, скачков напряжения в сети.

Способы охлаждения

При работе на фрезерном станке, закрепленная деталь перегревается и может разрушиться. Для снижения температуры, возникающей при обработке изделия фрезой, применяют такие способы охлаждения:

• воздушный;
• смазочно-эмульсионный.

Воздушное охлождение

Метод воздушного охлаждения, часто применяется на современных станках с ЧПУ. Сущность способа заключается в направлении воздуха через сопла, на поверхность детали снабженной воздухозаборниками. Недостаток — засорение фильтров, при обработке материалов, дающих обильную пыль.

Также широко распространено охлаждение деталей при помощи смазочно-эмульсионных жидкостей, положительно влияющих на процесс резки металла:

• В месте контакта фрезы с деталью происходит образование защитной, смазочной пленки, уменьшающей трение и выделение тепла.
• Избыток тепла отводится от обрабатываемой заготовки.
• Приостанавливается образование нароста на режущей кромке фрезы, что улучшает отвод стружки.

Кроме того, эмульсионные смазки защищают готовые изделия от коррозии.

Шпиндель с воздушным охлаждением
