5 видов приборов для осуществления поиска арматуры в бетоне
Чтобы определить наличие армирования используют детектор арматуры в бетоне. До создания современных приборов найти в железобетонном блоке укрепляющую конструкцию было тяжелой задачей. Для этой цели использовали мощные неодимовые магниты или вскрывали бетонный блок. Большинство инструментов, созданных с целью нахождения армирующей сети в стройматериале, работают используя магнитную методику.
Зачем искать арматуру?
Строители должны знать ход армирующих прутьев при проведении капитальных ремонтных работ разных объемов. Определяют наличие и диаметр, ход элементов укрепления. Это необходимо, так как сверля по арматуре можно сломать инструмент. Если задеть железную конструкцию буром это приведет к дальнейшей порче и коррозии всей металлической сети железобетонного блока.
Как определить нахождение?
По ГОСТу расположение арматуры проводится с помощью сверхчувствительных приборов. На практике возможно использование магнитов, однако, профессионалам обойтись без детектора арматурной сети нельзя. Для определения прохождения армосетки используют следующий алгоритм:
- С помощью спец. техники провести сканирование заданной поверхности.
- Проанализировать параметры о диаметре и прохождении прутьев, выданные сканером на радарограмме.
- Вычислить толщину бетонного слоя, недолив бетона.

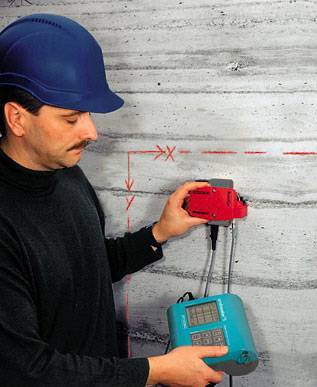

- Сделать маркировку согласно полученным данным.
- Для контроля точности выданных результатов вскрыть 2—3 участка инспектируемой стены.
Виды приборов
Электронные детекторы, используемые для определения наличия арматуры в бетоне, работают по магнитному или геофизическому методу. Первая методика заключается в направлении электромагнитных волн и регистрации отклонения от металлических стержней. Геофизический способ менее точен, основан на изучении природных физических полей металла. Современные детекторы арматуры работают на магнитной методике.

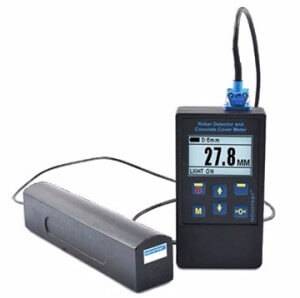

Прибор NOVOTEST
Работу этого сканера обеспечивает аккумулятор. В комплект входит сенсорный блок и кабели, которыми крепится датчик. Поворачиваясь вокруг своей оси, он выполняет сканирование. На армоскопе установлено 3 функции. Прибор имеет стандартный сканер, который ищет армирующую сеть или вычислить величину бетонного слоя. Есть режим глубокого сканирования. Показатели отображаются на дисплее или линейном индикаторе. Предусмотрен звуковой сигнал, который создан для определения направления прутьев. Звук становится чаще, если металл поблизости.
Elcometer P100
Этот небольшой и относительно дешевый инструмент не имеет дисплея, поэтому не подходит для экспертной оценки. Однако, это простой и надежный помощник строителя. При помощи звукового сигнала блок предупреждает о пути армирующих элементов. Увеличение громкости обозначает приближение арматуры. Сканирование осуществляет поисковая головка.
Elcometer P120
Новое поколение армоскопов. Имеет звуковой сигнал и дисплей. Не искажает показатели при работе в непосредственной близости с крупными металлическими предметами. К этой модели подключают наушники. Мобильная поисковая головка, размер которой составляет 10 см, позволяет искать арматуру в вертикальной или горизонтальной плоскостях. При обнаружении металла подается звуковой сигнал. Для точной экспертной оценки датчик вести согласно усилению и ослаблению звука. Наиболее ослабленные звуковые сигналы показывают угол прутьев в 90 по отношению к головке датчика. Минимальный диаметр элементов в бетоне — 0,8 см. Инструментом определяют точную величину бетонной прослойки, размер которой не превышает 1,6 см.

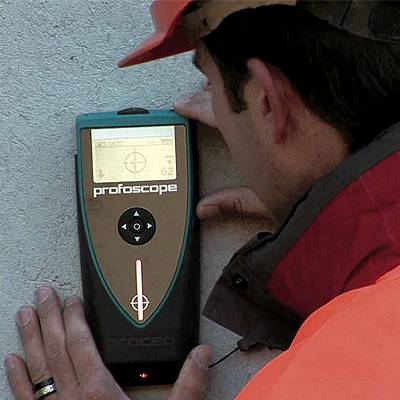

PROFOSCOPE
Этот прибор имеет несколько положительных качеств, которые выделяют его среди конкурентов:
- возможность удерживать блок одной рукой;
- сохранение данных о предыдущих сканированиях;
- разные параметры для хранения результатов;
- работа в режиме реального времени;
- есть возможность работать с видео и звуковым сигналом;
- встроенный датчик и дисплей уменьшает вес прибора;
- высокая чувствительность для прутьев — от 0,5 см.
«Поиск-2.51»
Аппарат отечественного производителя, работающий по геофизическому методу. Предусмотрена возможность сохранения показателей и определения марки стали. Встроенная функция автоматического калибрования и 6 режимов работы. Кроме глубинного поиска, существуют дополнительные параметры: для установления толщины элементов укрепляющей сети, определение при известных и неопределенных данных о бетонном покрытии. Небольшой дисплей показывает полученные цифры на линейном индикаторе. Поиск арматуры облегчает малый вес инструмента, наличие стержней в датчике.
Детектор арматуры в бетоне

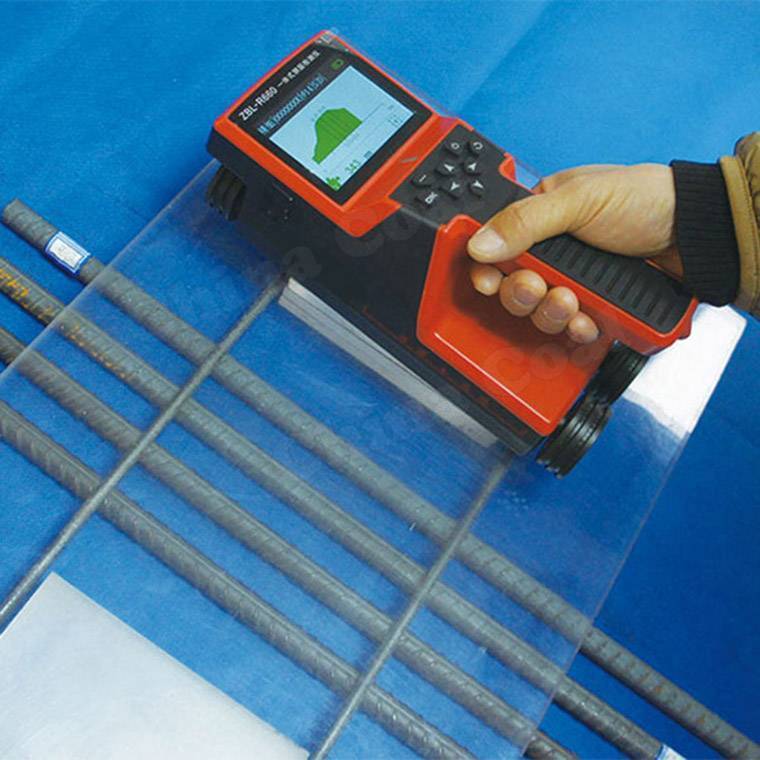

Прибор для поиска арматуры в бетоне
Не так давно найти арматуру в бетонных сооружениях было сложной задачей. Это делали либо вскрывая участки бетонной конструкции, либо использовали магниты. Но техника не стоит на месте и сегодня существует много методик и приборов, которые упрощают этот процесс. Чаще всего в сегодняшних приборах используется магнитный метод сканирования.
Зачем нужно искать арматуру в бетоне?
При проведении строительно-ремонтных работ, технического обслуживания здания обязательно знать, где находится арматура. Для этих целей применяют детектор арматуры в бетоне. Он устанавливает, где именно проходится арматура, ее диаметр, а также толщину бетонного слоя. Такая необходимость возникает, потому что при столкновении сверлящего ил другого инструмента с арматурой наносится вред не только технике. Это может повредить конструкцию арматуры или в случае небольшого повреждения прута привести к последующей коррозии железобетонной панели.
Согласно ГОСТ, поиск арматуры в бетонных конструкциях, измерение толщины защитного слоя производится магнитным методом. От толщины бетонного слоя зависит то, как найти нити пролегания металлических прутьев. Ведь можно использовать как обычный мощный магнит, так и гиперчувствительные приборы. Но в соответствии с нормативными требованиями, эти параметры устанавливаются только сертифицированными приборами, которые включены в Госреестр средств измерения.
При помощи этого метода устанавливают тонкости защитного слоя, недолив бетона при сооружении конструкции, местонахождение арматуры, ее примерный диаметр. Этот способ контроля позволяет исполнить задачу, не нарушая целостности сооружения.
Для осуществления задачи контролируемая плоскость сканируется. В результате выдаются все необходимые параметры. Для уточнения показателей о диаметре прутьев, контрольные участки вскрывают. Техника установки армирования:
- сканируют поверхность магнитным или геофизическим методом;
- определяют нахождение армосетки на поверхности, толщину защитного слоя и расположение стержней;
- вскрывают контрольные участки и и помогают определить точность данных приборов.
Принцип работы
Оценку размеров бетонного элемента или размещение арматурных стержней лучше всего выполнять с использованием двух технологий — импульсной магнитной индукции или электромагнитных волн. 3D-сканирование целесообразно использовать перед сверлением, распиловкой или забором керна из готового железобетона на глубинах до 300 мм.
Сочетание технологии магнитной индукции/радиолокации с трёхмерным сканированием позволяет обнаруживать пустоты, а также посторонние включения, среди которых:
- металлические и пластиковые трубы;
- стекловолоконные кабели;
- древесину.
По результатам тестирования производится проверка качества бетона, включающая в себя оценку кривизны элемента, равномерность плотности, глубину закладки арматуры. Приборы для сканирования могут выполнять также функции детектора проводки.

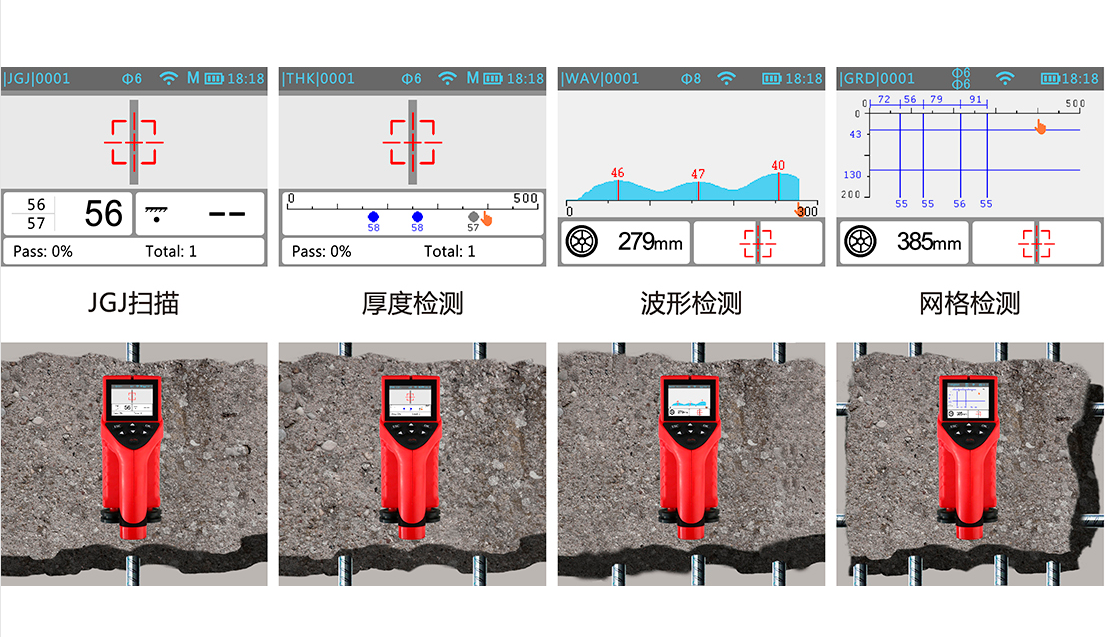

Внутренняя структура анализируется с использованием изображений.
Типовое устройство локатора арматуры в бетоне:
- Наземный проникающий радар, который использует радиолокационные импульсы для построения изображения.
- Приёмо-передающая антенна.
- Узел трансформации магнитных импульсов в стереоскопическое изображение.
- Источник питания.
- Экран для просмотра результатов сканирования.
Поток электромагнитного излучения используется для регистрации отражённых сигналов от внутренних структур, имеющих иные показатели плотности, чем основной материал. Радиолокационный метод использует эффект отражения волн, встречающих на своём пути препятствие в виде арматурных прутьев или скрытых труб.
КОНТРОЛЬ АРМИРОВАНИЯ БЕТОНА5
При изготовлении железобетонных конструкции и обследовании их технического состояния важную роль играет контроль армирования бетона. Качество и состояние арматуры в бетоне влияет на прочность и устойчивость к статическим и динамическим нагрузкам всей конструкции, срок её эксплуатации и т.д. Контролировать толщину бетонного слоя необходимо как в процессе производства, так и при дальнейшей эксплуатации зданий и сооружений. Не менее важным является своевременное обнаружение коррозии арматуры для проведения ремонтно-восстановительных работ и предотвращения аварийных ситуации. Иногда при ремонте или модернизации объекта приходится сталкиваться с ситуацией, когда проектная документация отсутствует, тогда предварительно необходимо провести поиск арматуры в бетоне, для планирования дальнейших работ.
представляет приборы для контроля армирования бетона, как для производственного технологического контроля, так и для определения состояния железобетонных конструкций непосредственно на объекте.
Для измерения толщины защитного слоя бетона разработаны два прибора серии ПОИСК:
- ПОИСК-2.5 – простой и надежный прибор для оперативного контроля, в основе которого лежит магнитный метод (ГОСТ 22904);
- ПОИСК-2.6 – более современный прибор на основе метода импульсной индукции. Данный прибор дороже, но с задачами одновременного измерения 2-х неизвестных параметров (толщины защитного слоя и диаметра арматуры) он справляется намного быстрее и точнее (при использовании магнитного метода для определения двух параметров приходится делать два измерения, здесь – только одно). Дополнительным преимуществом метода импульсной индукции является более узкая диаграмма направленности датчика, которую невозможно обеспечить магнитным методом. Благодаря этому близко расположенные параллельные стержни арматуры меньше влияют на результат измерений.
Для контроля вероятности коррозии арматуры разработан первый отечественный анализатор АРМКОР-1, который обеспечит вас данными о состоянии арматуры и близкорасположенного к ней защитного слоя. Перед проведением измерений необходимо провести поиск арматуры в бетоне. Прибор в базовой комплектации поставляется только с датчиком потенциала.
Разновидности железобетона?
Такой материал используется практически для всех видов строительных работ. Он универсален. Из него могут делаться фундаменты, стены, плиты, блоки и т. д.
Железобетон может быть монолитным, т. е. заливаться прямо на площадке, как это часто бывает при создании фундаментов под частные дома. Он может быть и сборным — производиться на предприятии. Чаще всего так делаются плиты и блоки с обычной и напряженной арматурой.
Особо прочные и надежные марки железобетона используются для создания автомагистралей и взлетных полос аэродромов. Есть модели плит, арматура из которых выступает. Это нужно для того, чтобы надежно соединить плиты между собой при помощи сварки. Швы между плитами при этом заливаются высокопрочным бетоном.
Данный материал часто используется для создания объектов с повышенными требованиями ко внешним нагрузкам, а также для сооружений, работающий под землей, например для строительства метро и бункеров. В дополнении к армированию, в таких растворах используются особые добавки вроде алюминиевой крошки, которая препятствуют проникновению радиоактивных элементов через стены.
Сверлим арматуру правильно
Сверление отверстия в железобетоне – операция, несущая в себе некоторые сложности. Структура бетона имеет высокий уровень плотности и потому нуждается в подборе специального инструмента. Также, трудности могут возникнуть из-за неопределенности прохождения арматуры внутри конструкции.
Выбранное сверло по бетону, при упоре в арматуру, может сломаться. Если же решили обойтись сверлом по металлу, то это приведет к износу заточенной части инструмента.
Выбор бура для сверления арматуры
Основной характеристикой, на которую нужно ссылаться при выборе инструмента – это диаметр входного отверстия и форма посадочного места.
Также, нужно придерживаться следующих правил:
- Для сверления отверстий в бетоне выбирайте дрели с ударным механизмом или перфоратор.
- Ограничитель глубины на перфораторе должен показывать число, превышающее глубину отверстия на 5-10 мм. В случае отсутствия вспомогательной шкалы, можно использовать цветной скотч или изоленту, намотав на сверло.
- Первичный запуск вращения бура устанавливается на минимальное значение. По достижению арматуры, производится замена на инструмент по металлу и продолжается сверление.
- После того, как отверстие будет подготовлено, рекомендуется провести чистку внутренней части, продув его вспомогательными инструментами.
Сверла из твердых сплавов подвержены сильному нагреву при бурении бетонных стен, но это нельзя назвать недостатком. Несмотря на это, изменение плотности материала во время сверления железобетонной стены приводит к быстрому износу бура.
Выбирая длину сверла, нужно отталкиваться от глубины отверстия, прибавив к исходным показателям еще 20-30 мм. Такое правило предотвратит возможный зажим сверла в полости бетонной стены.

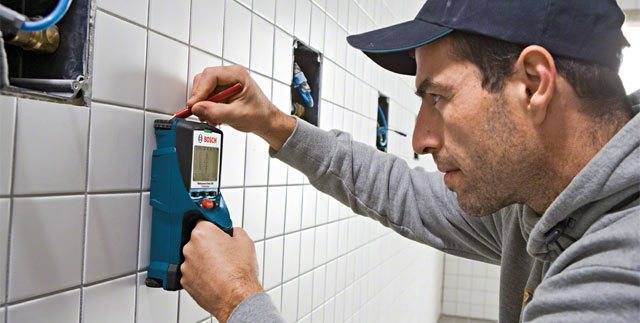

Какой детектор скрытой проводки лучше купить
Одним из основных показателей для искателей проводки является глубина обнаружения. От нее зависит максимальная дистанция работы детектора. Модели, предназначенные для бытового использования, должны обладать глубиной обнаружения не менее 5 см. Профессиональные устройства могут работать и на глубине от 2 метров.
Не менее важным параметром следует считать точность. Указанное в документации значение отражает допустимую погрешность при определении расстояния до кабеля.
Показатель точности для профессиональных устройств обычно не превышает 5 мм. Бытовые модели обладают погрешностью до 10 миллиметров.
Детектор может реагировать на различные материалы в стенах или потолке. Для безошибочного нахождения проводки следует приобрести устройство с функцией точного определения. Многие современные модели способны обнаруживать металл, пластик, дерево, а также распознавать форму объекта.
Стоит обратить внимание на удобство настройки устройства. При частой смене рабочих областей необходима постоянная подстройка сенсора под конкретные условия
Их изменение может зависеть от наличия посторонних помех, материала изготовления и толщины стены.
Возможность автокалибровки существенно упростит регулярное использование прибора.
Применение детектора при ремонте поврежденной линии требует особой точности в определении места обрыва. Это снизит затраты на проведение работ и сократит их объем. Системой поиска проблемного участка кабеля оснащаются только электростатические и металлодетекторные модели.
Рекомендации: 12 лучших производителей розеток и выключателей
14 лучших выключателей
14 лучших сетевых фильтров

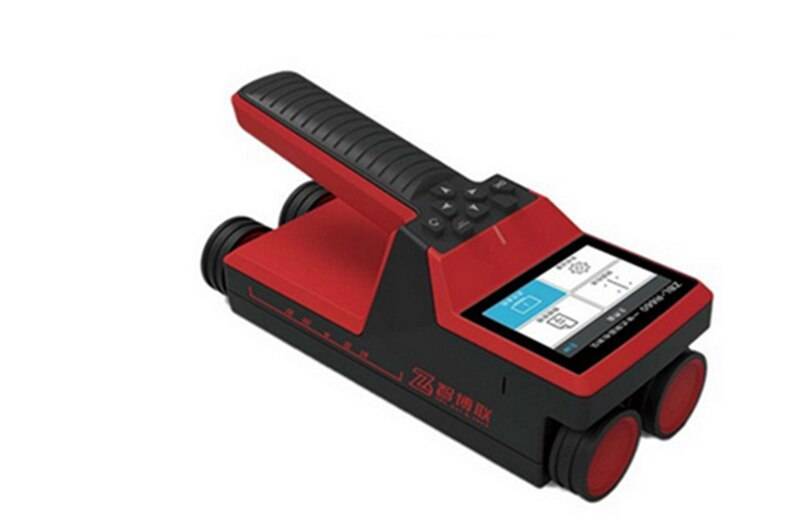

Приборы для поиска
Принцип действия таких приборов – регистрация перемен электромагнитного поля при столкновении с металлическими предметами.
Elcometer P120
Elcometer P120 Детектор арматуры в бетоне.
Один из самых легких и быстрых в использовании приборов. Он устанавливает местонахождения прутьев, направление, а также толщину защитного бетонного слоя. Размер поисковой головки прибора 10 см. Он уведомляет о результатах поиска при помощи громкого звукового сигнала, а также данными на шкале. Данные не искажаются при работе возле больших металлических объектов.
Чувствительность Elcometer P120 дает возможность быстро и точно установить вертикальное и горизонтальное направление армопрутьев. После обнаружения арматуры необходимо вести прибор по направлению прута для определения максимального минимального уровня сигнала. Минимальный сигнал означает, что арматура проходит под углом 900 к ручке прибора. Также предусмотрен разъем для наушников, что позволяет работать в людных и шумных местах.
Характеристики:
- определяемый диаметр арматуры 0,8-3,2 см;
- измеряемый бетонный слой 1,2 – 1,6 см.
Elcometer P100
Несмотря на небольшую цену, этот прибор легкий, надежный и точно определяет необходимые параметры (армопрутья, трубы, стяжки из нержавеющей стали и т. д.). Размер поисковой головки 10 см. О результатах сканирования уведомляет при помощи громкого звукового сигнала. Elcometer P100 позволяет установить направление арматуры.
PROFOSCOPE
При помощи PROFOSCOPE проводят оперативный контроль защитного слоя в бетоне и местонахождение стержней арматуры. Он дает возможность сохранения данных измерений, в том числе автоматически. В нем запрограммированы несколько режимов хранения, что позволяет выбрать более удобный для использования, и экономит время на записи результатов вручную. Датчик встроен в корпус прибора, что обеспечивает небольшой размер.
О результатах исследования он уведомляет звуковыми сигналами и видеоданными. Его датчики могут показывать прутья в реальном времени, их диаметр, направления и положение, а также толщину защитного бетонного слоя. PROFOSCOPE может установить, где конкретно находится прибор относительно стержней (между ними или над каким-то из них). Благодаря этому, на выполнение всей работы уходит значительно меньше времени и средств, точность результатов не искажается.
Характеристики:
- определяемый диаметр армопрутьев 0,5–5,7 см;
- измеряемый бетонный слой 0,5-18 см;
- рабочая температура -100С – 600С.
Поиск-2.51
Прибор устанавливает толщину бетона и диаметр армопрутьев за 2 измерения, автоматически и вручную определяет марку стали, а также имеет функцию сохранять данные. При помощи Поиск-2.51 находят зоны, в которых нет арматуры, чтоб на этих участках проверять прочность бетонного сооружения соответственными методами. Он соответствует всем требованиям ГОСТ. Обладает 3 режимами запоминания.
Плюсы эксплуатации:
- линейный индикатор, цифровые данные и звуковой сигнал для поиска армопрутьев;
- точность в установлении толщины бетонного слоя;
- маленький размер;
- защитные стержни датчика легко скользят по проверяемой плоскости;
- встроенный аккумулятор с зарядным устройством.
Характеристики:
- калибровка в приборе выполняется автоматически;
- графический дисплей с подсветкой;
- возможность поиска результатов, сохраненных ранее, по датам и номерам;
- 6 систем использования: поиск арматуры на большой глубине; установка проекций армопрутьев на проверяемую плоскость; измерение диаметра стержней при известном защитном слое из бетона; измерение защитного слоя бетона; измерение при неустановленных параметрах армирования.
NOVOTEST Арматуроскоп
Этим приборам свойственно три режима работы:
- основной – определение бетонного слоя при известном диаметре армопрутьев и наоборот;
- сканирование;
- глубинный поиск.
Для поиска арматуры плоскость сканируется прибором. Для этого датчик может поворачиваться вокруг оси, так происходит определение толщины бетонного слоя. На дисплее и линейном индикаторе отображается расстояние до армопрутьев. Также прибору свойственный звуковой поиск, что дает возможность определить направление прутьев, несмотря на дисплей (чем ближе арматура, тем чаще звуковой сигнал).
NOVOTEST Арматуроскоп устанавливает диаметр арматурных стержней при помощи диэлектрической прокладки. Прибор состоит из блока и датчика, который крепится при помощи кабелей. Работа обеспечивается обычными аккумуляторными батарейками.
ПОИСК-2.6 Измеритель толщины защитного слоя бетона
ПОИСК-2.6 предназначен для оперативного контроля качества армирования железобетонных изделий и конструкций вихретоковым методом при обследовании зданий и сооружений, при технологическом контроле на предприятиях и стройках.
Прибор используют для локализации участков залегания арматуры перед измерением прочности бетона различными методами (ультразвуковым, ударно-импульсным, отрывом со скалыванием и скола ребра) для исключения ошибок.
Преимущества
- Реализованный в приборе вихретоковый метод обеспечивает:
- – одновременное определение толщины защитного слоя бетона и неизвестного диаметра арматуры без использования эталона-прокладки, позволяя обследовать конструкции перед восстановлением защитного слоя бетона с максимальной точностью и высокой скоростью даже при отсутствии на них технической документации
- – проведение достоверных измерений на участках конструкций с густым армированием (при минимальном шаге расположения арматуры)
- Сочетание визуализации положения арматурного стержня на дисплее прибора, светового индикатора арматуры на датчике и тонального акустического сигнала даёт максимально удобный интерфейс работы для проведения измерений в режиме реального времени
- Высококонтрастный цветной TFT дисплей с большими углами обзора, разрешением 320х240 позволяет работать при температурах до -20 °C
- Система меню с кнопками быстрого доступа повышают скорость и удобство работы с прибором
- Малое потребление и встроенный литиевый аккумулятор гарантируют длительный период автономной работы прибора, а зарядное устройство обеспечивает его быструю зарядку
- Разъемы фирмы LEMO
Основные функции
- Режимы работы прибора: определение проекций арматуры на поверхность конструкции,
- одновременное измерение толщины защитного слоя и диаметра арматуры при неизвестных параметрах армирования,
- измерение толщины защитного слоя бетона при известном диаметре,
- определение диаметра арматуры при известном защитном слое,
- определение диаметра при глубоком залегании арматуры (свыше 70…90 мм, в зависимости от диаметра арматуры) по методу эталона-прокладки, когда основной метод неработоспособен.
Автоматизированная калибровка прибора перед выполнением измерений
Настройка на неизвестные марки сталей с их сохранением в памяти
Отображение информации на высокоинформативном цветном дисплее с подсветкой
Архивация 1500 результатов и условий измерений, ускоренный поиск результатов в архиве по датам и номерам
Русский и английский язык меню и текстовых сообщений
Разъем USB для работы с компьютером и заряда аккумулятора
Поиск арматуры
Арматурный каркас или сетка используются для обеспечения прочностных характеристик сборных и монолитных бетонных конструкций. Без них несущие элементы не смогут полноценно работать на сжатие, растяжение, кручение. Но укладка каркаса или отдельных прутьев в большинстве случаев относится к скрытым работам. И если на предприятиях-изготовителях существует строгий контроль качества, практически исключающий дефекты при производстве сборных элементов, то на строительной площадке следить за этим значительно сложнее. При заливке бетонных конструкций могут образоваться пустоты, участки с неравномерным распределением наполнителя, а сами элементы арматурного каркаса могут сместиться. Такие дефекты способны существенно снизить несущую способность изделия, что в последствии может привести к нежелательным последствиям.
В прошедшие годы при приемке бетонных конструкций на объектах с повышенной ответственностью использовали разрушающие способы контроля – подрыв бетона и отбор образцов для последующих лабораторных испытаний. Сегодня такие работы можно свести к минимуму, воспользовавшись оборудованием для обследования неразрушающими методами.
