Токарный станок по металлу своими руками

Проектирование и чертежи с размерами

Проектирование начинается с определения видов работ и размеров обрабатываемых заготовок. На основании этого намечаем габаритные размеры, мощность двигателя привода, длину станины. Необязательно вычерчивать все детали по ГОСТ. Достаточно технического рисунка всех деталей.

Рассчитать точки сверления, определить размеры сопрягаемых деталей. Отдельно надо разработать кинематическую схему и электрическую схему. В кинематической схеме определим межцентровые расстояния шестеренок или шкивов коробки передач. Электрическая схема даст возможность правильно подключить электрооборудование.

Токарный станок с применением дрели

Модернизация идеи поиска доступного электрического прибора, производящего вращение, подскажет применить для токарного механизма, сделанного своими руками, дрель.

Она найдется в каждом доме. Зачастую, и не одна, потому что обычно приобретается недорогой вариант, а потом выясняется, что он слабоват по мощности.

Фиксируем дрель любым способом, на отмеченной длине фиксируем заднюю бабку из дерева, вставляем в дрель стержень и просверливаем в бабке отверстие.

Шпажка и заготовка вращаются, а человек с помощью наждачной бумаги обрабатывает заготовку.

ВАЖНО ЗНАТЬ: Особенности токарно-револьверного станка

Видео:

Может быть проведена модернизация такого механизма, в ходе которой к основанию будет прикреплено любое обрабатывающее устройство (например, напильник), который будет ручным аналогом ЧПУ.

Так, если нам нужно сделать конусообразное углубление вокруг деревянной детали, мы можем провести следующие усовершенствования – возьмем два плоских напильника, зафиксируем их так, чтобы они касались детали, а между поверхностью детали и основанием напильниками была образована трапеция.

Теперь нам нужно обеспечить с помощью простого пружинного механизма равномерную подачу напильников вперед и под углом.

Варианты усовершенствования механизма:

Модернизация под работу по металлу может быть произведена при замене шпажки на заживающий механизм. К металлическому стержню прикрепите пружинную фиксацию с пластиной, один такой стержень установите в дрель, а второй – в заднюю бабку. Между пластинами будет вращаться металлическая заготовка, и мы сможет производить токарные работы по металлу;
Дома часто требуются работы с длинными заготовками. Можно сделать разборной крепеж дрели, легкая модернизация основания механизма позволит переставлять ее для обработки более длинных предметов;
Модернизация оборудования может быть проведена, если взять более мощный двигатель (например, от стиральной машинки) и сделать основание большей площади

Нет прямой зависимости между площадью основания и мощностью двигателя, но нужно принимать во внимание, что в процессе работы двигателя возникают колебания, а основание станка служит опорой, благодаря которой само оборудование с вращающейся деталью будет находится в равновесном положении.

Мы рассмотрели, как легко можно сделать самодельный механизм для токарных работ из деталей, который наверняка есть у вас дома.

Модернизация самого простого оборудования под конкретные ваши задачи поможет обрабатывать предметы более сложным образом.

Для создания дома токарного станка с полноценным ЧПУ понадобится блок управления, однако, его сложно сделать без специальных знаний.

Как мы продемонстрировали, ручным аналогом ЧПУ могут служить простые инструменты для обработки дерева или металла, закрепленные на основании под правильным углом.

Устройство и принцип работы

Перед тем как приступить к сборке самодельного токарного станка, следует изучить устройство самой простой установки. Соединение различных узлов и механизм работы даст больше понимания при сборке и во время работы. Кроме того, будет на что упираться в случае деформации или поломки самодельной установки.

К основным частям механизма относятся:

• рама;
• ведомый и ведущий центр;
• электрический привод;
• две бабки;
• упор для режущего инструмента;
• тиски или аналогичное приспособление для крепления материала.

Промышленные агрегаты немного отличаются по конструкции, но некоторые части легко заменить аналогами. Например, станина исполняет роль места для крепления основного механизма. Обычно это большой металлический корпус, но в случае самостоятельной сборки используется крепкая рама небольших размеров. Задняя бабка передвигается вдоль рамы или, как принято называть в токарной сфере, «основы». Передняя бабка устанавливается для размещения главного узла оборудования и крепится в неподвижное состояние.

На передаточный центр следует обратить особое внимание, ведь он соединяет ведущий центр с электродвигателем. Обычно именно в этой части кроются основные поломки

Через эту часть происходит передача напряжения, которое требуется для вращения заготовки.

Сборка самодельного токарного оборудования подразумевает использование качественных и прочных материалов. Для станины лучше подойдёт металлическая основа, уголки и профили из прочной стали. Это позволит надёжно фиксировать центры установки. Некоторые специалисты предпочитают раму из дерева, но такой материал подходит больше аппаратам с небольшой мощностью и производительностью. В ином случае древесина быстро деформируется, и фиксированный центр сместится.

На токарный станок ставят моторы мощностью от 200 ватт и больше. Самые слабые способны справиться с обработкой древесины, но не более. Именно из этих критериев и следует исходить, ведь мотор напрямую влияет на мощность и производительность станка. Чем мощнее будет мотор, тем быстрее и точнее он сможет обрабатывать детали. Для обработки металлических деталей следует ставить мощный и надёжный мотор.

Последнее, на что стоит обратить внимание, – это способ вращения. В самодельных станках используют цепную или ременную конструкцию

Последний вариант используется чаще из-за своей надёжности и простоты замены изношенного ремня. Кроме того, вращательный момент при использовании ремней лучше и равномернее, чем в случае использования цепей.

Существуют модели и без передаточной части. Обычно такая конструкция выстроена так, чтобы ведущий центр крепился непосредственно к валу электромотора. Различные схемы, видео сборки токарки по металлу помогут в этом нелёгком деле.

Токарный станок по дереву из дрели своими руками

Конечно, самым простым будет изготовить токарный станок по дереву с помощью стандартного электроинструмента, в основном дрели, хотя есть и приспособления заводского изготовления.

Желательно, чтобы дрель имела достаточную мощность, кнопку блокировки во включенном положении и регулятор скорости.

Рассмотрим несколько схем и начнем с самой простой, когда использование задней бабки не требуется. Это возможно при изготовлении изделий небольшого диаметра и не очень длинных.

В данном случае это довольно удобный способ отремонтировать само сверло, установить в сверлильный патрон кусок стержня с резьбой или резьбовую часть мощного самореза и просверлить для них отверстие соответствующего диаметра в заготовке. В качестве упора подойдет любая соответствующая по высоте планка.

Если без задней бабки не обойтись, то ее функцию частично могут выполнять кузнечные тиски, просто при фиксации сверла ее придется ставить относительно них.

Но наиболее распространены самодельные токарные станки на базе дрели с деревянной станиной и как минимум примитивной задней бабкой.

Кстати, роль коронки, закрепленной в быстрозажимном патроне, с успехом может сыграть перьевое сверло по дереву. Чтобы он не начал удалять стружку с конца заготовки при вводе инструмента, на этом конце необходимо прорезать прорезь для ребер сверла и просверлить центр.

Токарный станок, показанный на видео с помощью мощного сверла, не сильно уступает стационарным токарным станкам, предназначенным для обработки деталей такого же размера, а его способность набирать более высокие обороты, чем у них, позволяет лучше отделывать изделия.

Для изготовления домашнего токарного станка можно использовать не только дрель, но и угловую шлифовальную машину.

Правда, желательно, чтобы в нем была регулировка скорости, потому что 10 и более тысяч оборотов для таких машин — это слишком много.

Для домашних мастеров, умеющих и предпочитающих работать с металлом, мы предлагаем такую ​​токарную конструкцию из электродрели.

Зато самоблокирующийся патрон в качестве задней бабки можно использовать в любой другой конструкции.

И в конце небольшой видеоролик. Может показаться, что это игрушечный автомат, но с его помощью действительно можно составить довольно большой список полезных вещей: от дверных ручек и ручек до ручных инструментов и шахматных фигур.

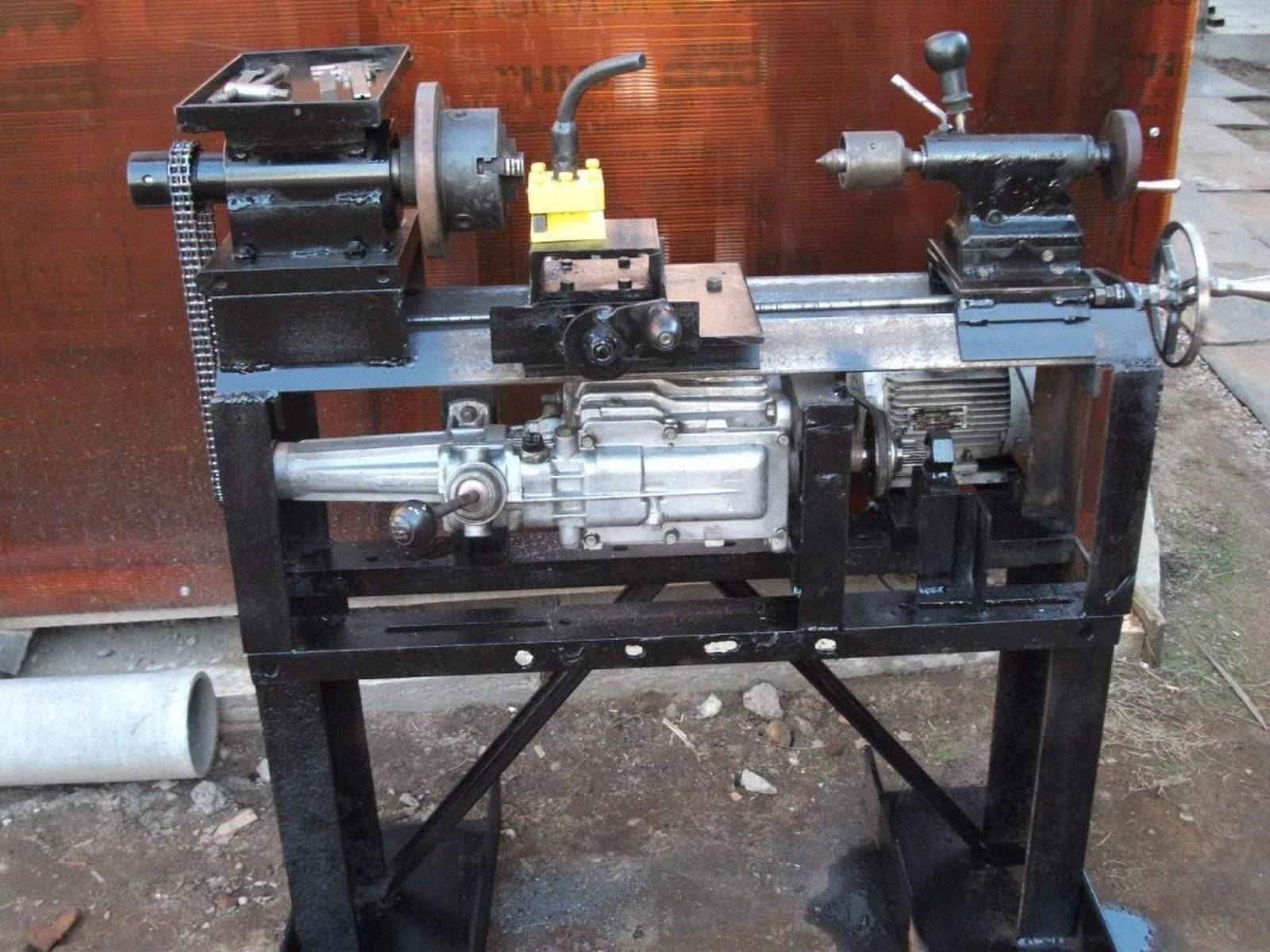

Как собрать токарный станок самостоятельно?

Для изготовления самодельного токарного станка  Вам понадобится:

• гидравлический цилиндр, вал от амортизатора;
• металлические валы, уголки, швеллеры и балки;
• цилиндрические направляющие;
• балки, труба, крепежные элементы;
• сварочный аппарат;
• электродвигатель, два шкива с ременной передачей.

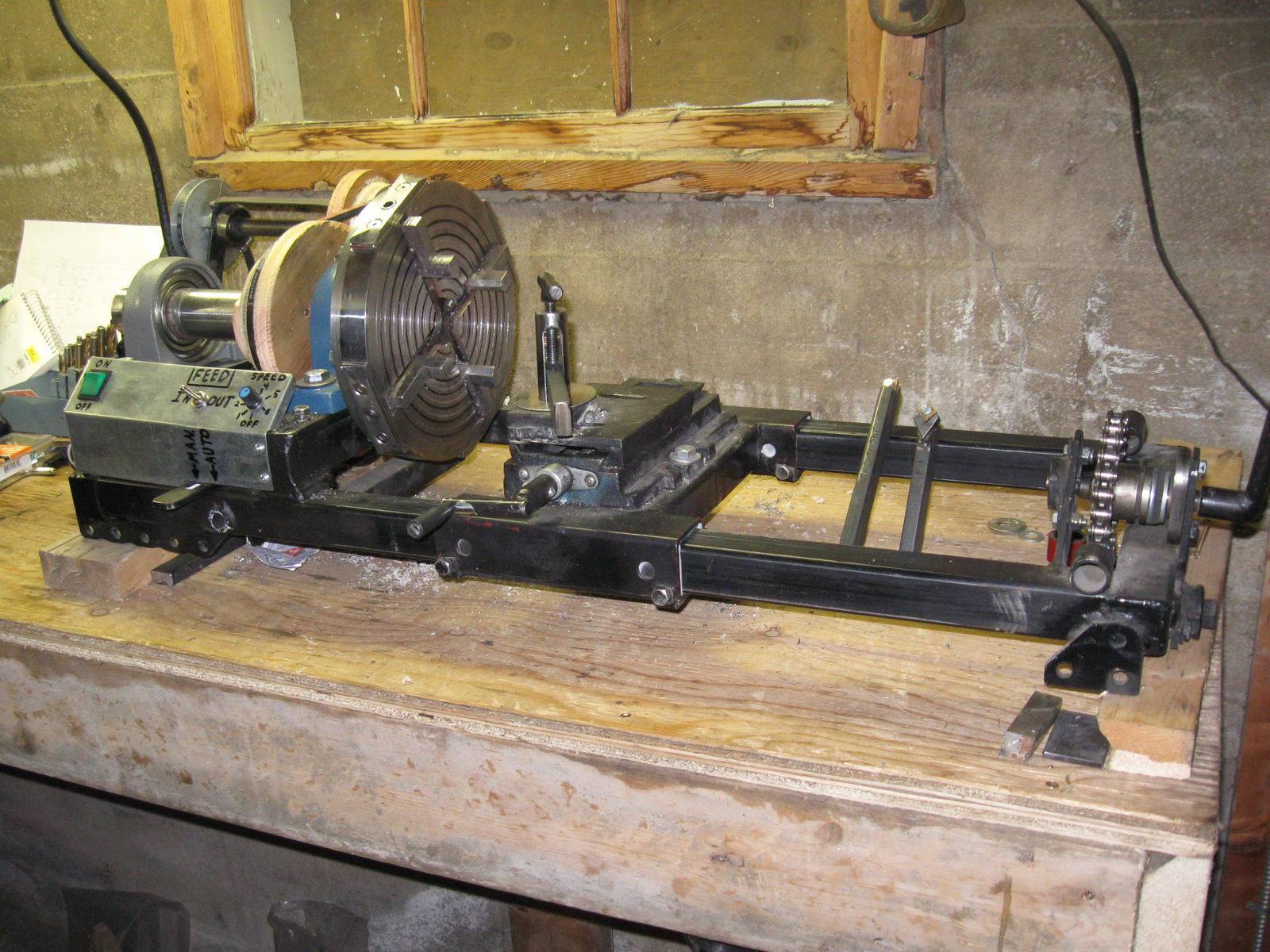

В первую очередь изготавливаем основную рамную конструкцию с продольными направляющими. Для этого применяются два швеллера и два металлических стержня толщиной не менее 30 мм при рабочей зоне станка от 50 мм. Два продольных вала крепятся к двум швеллерам при помощи направляющих с лепестками. Каждый лепесток крепится к швеллеру болтовым соединением и сваркой.

Передняя бабка изготавливается из гидравлического цилиндра. В данном случае с толщиной стенки 6мм. По внутреннему диаметру с каждой стороны запрессовываются по два 203 подшипника. Внутри подшипников расположено отверстие диаметром 17мм, в котором помещается вал. В отверстие гидравлического цилиндра заливается смазочная жидкость. Под шкивом располагается гайка большого диаметра, которая предотвращает выдавливание подшипников.

Шкив подходит от стиральной машинки. По диаметру вал шкива должен совпадать с валом на двигателе. Тогда перестановкой шкивов разного диаметра можно изменять скорость вращения. Бабка устанавливается на металлическую балку.

Поперечный суппорт изготавливается из металлической пластины, к которой привариваются цилиндрические направляющие. В них вбиваются две направляющие, в качестве направляющих используется вал с амортизаторов. Для перемещения в поперечной плоскости на каждую направляющую одеваются плотно подогнанные втулки.

Резцедержатель изготавливается из двух толстых металлических пластин. Закрепляется на подставке из тормозных башмаков через металлическую гайку. Между собой пластины резцедержателя соединяются болтами.

Патрон для закрепления детали изготавливается из металлической трубы. Закрепление производится четырьмя болтами. Которые вкручиваются в предварительно наваренные гайки.

Для привода используется двигатель от стиральной машинки. В данном случае на 180Вт. Двигатель соединяется с передней бабкой посредством ременной передачи. Станок оснащается механизмом самонатяжения. Ремень натягивается под весом двигателя. Конструкция из уголков крепится при помощи навесов.

Все детали собираются в единую конструкцию. Токарный станок готов к эксплуатации.

Видео: изготовление токарного станка по металлу в домашних условиях (несколько частей).

https://youtube.com/watch?v=wW2CmHKm8-M

https://youtube.com/watch?v=djF_nUbmJj8

https://youtube.com/watch?v=UmrwmeCuhsE

https://youtube.com/watch?v=CxrjYswfdNE

Какой фрезерный станок выбрать?

Установка патрона на токарный станок

Какой токарный станок выбрать?

Republished by Blog Post Promoter

Лучшие токарные станки по металлу

Для обработки металлов требуется высокая скорость вращения шпинделя. Для охлаждения заготовки в рабочую зону подают СОЖ. Высокие требования предъявляются к точности настроек, качеству кулачковых зажимов.

Jet BD-8VS 50000911M

Швейцарский мини токарный станок по металлу укомплектован коллекторным электродвигателем мощностью 600 Вт, который вращает шпиндель со скоростью до 2500 об/мин. Параметры вращения плавно регулируются в двух диапазонах. На лицевой панели расположены кнопки управления и метрические таблицы для настройки на резьбу. Скорость вращения выводится на дисплей, позволяет точно контролировать базовые параметры. В стандартной комплектации установлен трехкулачковый патрон с диаметром 100 мм.

Модель имеет две продольные подачи, работающие в автоматическом режиме. В резцедержатель можно установить до 4 резцов. Вращение этого узла производится точно перпендикулярно оси вращения. Все шестерни гитары изготовлены из закаленного металла, имеют продолжительный срок службы и высокую устойчивость к истиранию.

Достоинства:

• Все органы управления расположены удобно в одном месте;
• Заготовка позиционируется с высокой точностью;
• Массивная задняя бабка;
• Рабочая зона имеет длину 400 мм;
• Надежный защитный экран;
• Прямой привод шпинделя.

Недостатки:

Небольшой вес.

Для исправления недостатка необходимо внимательно отнестись к рекомендациям производителя по монтажу. Токарно-винторезный станок через поддон для сбора стружки прикручивается к верстаку. Это заметно снижает вибрацию и позволяет выполнять обработку металла с высокой точностью.

Proma SM-300E 25951830

Легкий настольный токарный станок известного чешского бренда предназначен для обработки цилиндрических и конических поверхностей. Коллекторный двигатель разгоняет шпиндель до 2500 об/мин. Скорость плавно регулируется в широком диапазоне. Легко справляется с нарезкой резьбы на металле и пластике. Заготовка позиционируется с высокой точностью, это способствуют направляющие с идеальной геометрией. При небольших размерах длина рабочей зоны составляет 250 мм.

Пользователи отмечают плавный ход задней бабки и суппорта, отсутствие люфтов. По этим показателям станок не отличается от профессионального оборудования. Модель предназначена для подключения бытовой электросети, а экономичный двигатель потребляет в среднем не более 300 Вт энергии. Качественно обрабатывает любой металл.

Достоинства:

• Ровная станина;
• Две скорости;
• Информативное управление;
• Защитный кожух;
• Удобная регулировка для дюймовой резьбы.

Недостатки:

Небольшой вес.

Ferrox ML 110×125 Vs 44924

Мини станок по металлу весит всего 13 кг. Производитель установил компактный коллекторный электродвигатель мощностью 250 Вт. Мотор легко разгонят шпиндель до скорости в 3600 об/мин, что является высокими показателями для своего класса. Предназначен для обработки цилиндрических заготовок, можно выполнять шлифование и сверление.

Скорость шпинделя варьируется в широком диапазоне, для регулировки на панели управления предусмотрены удобные рычаги. Обороты увеличиваются плавно, что гарантирует высокое качество обработки. Способствует этому и хорошо отшлифованные направляющие суппорта. При небольших размерах устройства, на нем обрабатываются детали, длиной до 125 мм.

Достоинства:

• Экономичность;
• Занимает мало места в мастерской;
• Не нуждается в сложном техническом обслуживании;
• Прочный корпус;
• Станина изготовлена из чугуна.

Недостатки:

Нет метрической и дюймовой резьбы.

Triod Lamt-500P/400 113016

Шесть скоростей и расстояние между центрами в 550 мм делает этот токарный станок для дома универсальным. Двигатель мощностью 370 Вт разгоняет шпиндель в диапазоне от 170 до 1950 об/мин, позволяя использовать твердосплавные резцы. Удобно расположенные рычаги управления скоростями помогают выбрать оптимальный режим быстро и с высокой точностью. Пиноль задней бабки выдвигается и позволяет надежно зафиксировать заготовку. Подача суппорта вперед и вбок расширяет возможности, позволяет выполнять мастеру фигурную проточку.

Резцедержатель четырехсторонний, в нем устанавливается 4 режущих инструмента, что помогает увеличить производительность. Защитный экран прочный, устойчивый к динамическим нагрузкам и не мешает обзору. При желании можно изменить величину подачи, установив другие шестерни гитары, которые идут в комплекте.

Достоинства:

• Точность при обработке;
• Хорошая комплектация;
• Устойчивость;
• Метрическая и динамическая резьба.

Недостатки:

• Высокая цена;
• Требуется подключение к трехфазной электросети.

Лучшие плоскошлифовальные машины

Варианты модернизации самодельного токарного станка

Если вам нужен механизм, который сможет не только выполнять токарные работы, но и шлифовать, и красить заготовку, базовый станок можно легко модифицировать. Лучше всего делать это для конструкции на основе электродрели, так как заменить рабочую часть в ней проще всего.

Токарный станок может быть многофункциональным устройством в мастерской, с помощью которого можно выполнять различные работы, в том числе бытовые: заточку ножей, ножниц и пр.

Существует несколько популярных модификаций токарного станка по металлу. Как сделать конусообразное отверстие? Для этого к основанию необходимо прикрепить два напильника таким образом, чтобы они образовывали трапецию. После этого монтируется пружинный механизм, который обеспечивает подачу напильников вперед и под углом, что позволяет сверлить в детали конусообразные отверстия.

Кроме того, для работы с металлическими деталями разной длины можно сделать станок с разборной основой. При помощи нескольких досок или металлических уголков можно приближать или отдалять рабочий инструмент к креплениям, удерживающим деталь, а также менять размер зазора между креплениями. Удобнее всего делать такую конструкцию на основе обычного стола или верстака.

Если прикрепить к электродвигателю в качестве рабочего инструмента шлифовальный круг, при помощи станка можно заниматься не только полировкой поверхности детали, но и заточкой ножей, ножниц и других бытовых инструментов. Таким образом, токарный станок превращается в удобный многофункциональный механизм.

Создание токарного станка своими руками позволит получить оборудование, оптимально подходящее под нужды владельца

Сборка токарного станка в домашних условиях является достаточно простой задачей, которую еще больше упрощают многочисленные видео-инструкции и чертежи из интернета. При этом собрать конструкцию можно буквально из подручных частей, используя для этого старую бытовую технику и отходы монтажного и строительного производства.

Основное преимущество самостоятельной сборки – это экономия средств. Кроме того, стоит отметить возможность самостоятельно регулировать габариты и мощность устройства, чтобы приспособить его под свои нужды. Самодельный станок может быть не только большим, но и совсем миниатюрным, предназначенным для обработки мелких деталей.

Инструменты, материалы и чертежи

Изготовление настольного токарного станка и его сборку выгоднее всего проводить с использованием серьезного оборудования. Доступ к фрезерному и сверлильному оборудованию позволяет избежать некоторых проблем. Если такого доступа нет, то остается использовать то, что есть под рукой. Не только токарные станки, но и другие сложные самоделки, изготавливаются с помощью ограниченного набора слесарного инструмента и электродрели. Конечно, ко всему этому должны быть приложены «прямые» руки.
Материалы для будущей конструкции выбирают из того, что есть под рукой, стараясь ограничить финансовые затраты. Востребованными окажутся металлический профиль для станины, детали из листового металла, узлы крепления подшипников шпинделя и ходовых винтов, крепежные изделия. Приобрести потребуется рельсовые направляющие, приводные винты, преобразователь частоты. Благо, сегодня существует множество фирм, предлагающих их поставку.

Возможных вариантов, как сделать мини токарный станок, существует множество. Для выбора конкретного решения следует четко определить, для чего будет использоваться станок, какие заготовки на нем будут точиться. Обработка стали требует иного подхода к проектированию, чем для мягкого исходного сырья. В техническое задание включаются габариты конечного изделия, максимальные параметры обрабатываемых заготовок, доступные ресурсы, способы транспортировки станка и иные необходимые пожелания. Проанализировав все пожелания, выполняют чертежи самодельного токарного станка.

Чертеж для сборки станка

Необходимая детализация разрабатывается под имеющиеся комплектующие и возможности. Если этот этап кажется затруднительным, готовые чертежи на токарные станки находятся в свободном доступе.

Токарный станок из двигателя

Рассмотрим самодельный станок, созданный своими руками из двигателя и блока питания старого советского магнитофона.

Его основой станет деревянная доска, из ее кусочков, выпиленных в форме квадратов, сторона которых равна ширине основания нашего будущего станка, сформируем заднюю бабку.

Из металла сформируем кожух, в котором вырежем отверстие для вывода вращающего механизма. Двигатель зафиксируем на кожухе.

Для этого можно сделать из бумаги цилиндр четко соответствующий расстоянию между бабками, зафиксировать его на передней бабке и с помощью привода несколько раз обернуть вокруг оси.

Если цилиндр вращается ровно, то точкой фиксации детали будет центр круга, который описывает цилиндр на задней бабке.

В центр заводим саморез или любой другой держатель для заготовки. Конечно, эта работа сделана на глазок и не подразумевает высокой точности токарных работ.

Модернизации, которая повысит точность, если расстояние между бабками более 20 см, возможна, если центр закрепления заготовки вывести по уровню, положив его между головкой двигателя и задней бабкой.

Мы сделали самый простой механизм своими руками.

Видео:

На нем можно обрабатывать боковую поверхность длинной детали цилиндрической и конусообразной формы, а также простой брус.

Учитывая маленькую мощность станка, он применим только для деталей из дерева. Аналогичным образом своими руками можно сделать фрезерный механизм.

Related Posts via Categories

• Характеристики 1К62 – особенности станка в цифрах
• 1М63 – солидный инструмент для токаря и мастера резьбы
• Школьный токарный станок – почему он популярен не только на уроках труда?
• Токарный мини-станок – незаменимое оборудование для миниатюрной обработки
• ДИП-500 – токарно-винторезный станок для единичных работ
• Токарный станок JET BD-7 – настольный агрегат для бытового использования
• Приспособления для токарного станка – как сделать агрегат более функциональным?
• ИЖ-250 – легендарный токарный станок Ижмаша
• Корвет 403 – функциональный токарный станок для любителей и профессионалов
• TRENS SE 320 и другие станки известного европейского производителя

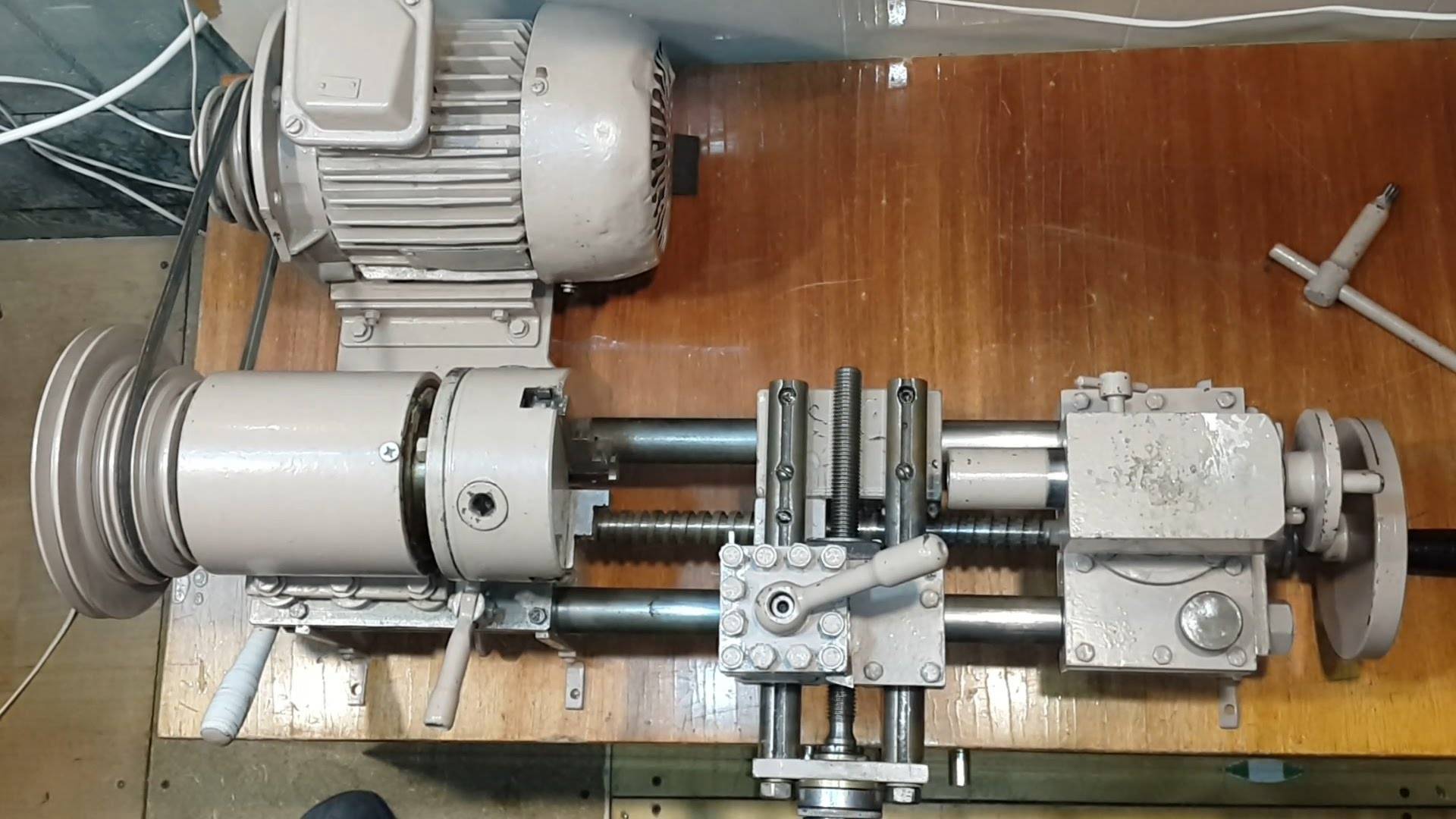

Процесс сборки

Если не использовать уже испробованные чертежи, тогда следует провести разработку своего проекта. Возможность создания вариант с ЧПУ не рассматривается, а вот обычный вариант можно сконструировать следующим образом:

1. создаем чертеж с плановым расположением всех элементов, создаем посадочные места для них;
2. подираем электродвигатель и устанавливаем его;
3. согласно расчетам создаем ременную передачу в передней бабке;
4. соединяем привод и ведомый центр, крепим кулачковый патрон;
5. крепим резцедержатель, под который создаются салазки для подачи резца;
6. также создаются салазки для передвижения задней бабки.

Оборудование для точной обработки, к примеру, с ЧПУ, создается при помощи точного оборудования.

Старые советские модели станков по дереву и металлу

Советское оборудование все еще эксплуатируется на производстве. Некоторые принципиально предпочитают оборудовать домашние мастерские агрегатами из СССР.

Токарно-винторезный станок ИТ-1М

Станок облегченного типа предназначался для наработки практики в мастерских. Позволяет обрабатывать цилиндрические заготовки снаружи, сверлить и растачивать, нарезать резьбу. В настоящее время снят с производства.

Токарно-винторезный станок ТВ-6

Появился на рынке в 80-х годах. Применяется в основном для обучения будущих токарей в мастерских и учебных центрах. Позволяет выполнять базовые операции.

• Диаметр шпинделя — 12 мм.
• Частота вращения шпинделя — 130-170 об./мин.
• Расстояние между центрами — 350 мм.
• Максимальная длина обработки — 300 мм.

Токарные станки Универсал 2 и Универсал 3

Настольные станки для изготовления мелких деталей. Возможно выполнение большинства токарных работ. Максимальный диаметр и длина заготовки — 12,5 см и 18 см.

Токарный станок ТШ-3

Выполняет функцию точильного и шлифовального агрегата. Пригоден к эксплуатации в домашней мастерской и промышленных целях. Кроме классических токарных работ, агрегат пригоден для финишной шлифовки изделий и заточки режущих, а также слесарных инструментов.

1Е61М, 1Е61ПМ, 1Е61ВМ токарно-винторезные станки

Относятся к специальным станкам, обеспечивающим более высокую точность обработки. Все три модификации относятся к токарно-винторезной группе с высотой над центрами 175 мм.

Диаметр обрабатываемого прутка не превышает 32 мм. Максимальное расстояние перемещения суппорта составляет 200 мм.

Токарно-винторезный станок 1М63Н

Многофункциональный агрегат, предназначенный для выполнения всех типов токарных операций. Данная модель позволяет также работать с коническими поверхностями и нарезать многозаходные резьбы.

Буква Н в маркировке говорит о способности получить размеры нормальной точности. Возможна установка дополнительной оснастки при работе с крупногабаритными заготовками.

Токарно-револьверный станок 1341

Станок револьверной группы позволяет выполнять обработку с использованием нескольких инструментов одновременно. Доступные операции:

• Обработка наружных и внутренних поверхностей.
• Нарезка резьбы.
• Сверловка, зенкование, развертывание.
• Работа с фасонными поверхностями.

Обработка выполняется в автоматическом и полуавтоматическом режиме. Возможно изготовление деталей из прутка и штучных заготовок.

Токарно-винторезный станок 1Н65

Усовершенствованная модификация агрегата 1М65. Возможна обработка цилиндрических и конических деталей, а также сложных фасонных поверхностей.

• Высота центра над станиной и суппортом — 500 и 325 мм.
• Диаметр шпинделя — 128 мм.
• Максимальный вес заготовки — 5 т.
• Максимальный диаметр заготовки в кулачках — 870 мм.

Токарно-винторезный станок 1М63

Разработан в 50-х годах для обработки заготовок из разного металла. По тем временам это был агрегат с уникальными характеристиками, и его закупали крупные промышленные предприятия. Он обеспечивал высокое качество и точность обработки при точении изделий любой сложности.

Станок токарно-винторезный 1А616

Агрегат выпущен в 50-х годах прошлого века. В ту эпоху технические характеристики были одними из лучших. На многих предприятиях станок успешно используется по сей день.

Оборудование предназначено для широкого спектра работ с небольшими заготовками. Буква А говорит про особо высокую точность обработки. Возможно нарезание модульной, дюймовой, питчевой резьбы без перестройки кинематики.

Токарный школьный станок ТВ-4

Разрабатывался для обучения токарному делу в школьных мастерских и учебных центрах. Универсальный станок, пригодный для выполнения базовых токарных операций. Имеет небольшой вес и габариты, из-за чего пользуется популярностью в домашних мастерских.

Токарный станок по металлу Школьник ТВ-7

Станок с ручным управлением, предназначен для обработки заготовок 100-300 мм. Поддерживает четыре скоростных режима. Позволяет выполнять базовые операции — наружное точение, расточка, нарезка метрической резьбы, обработка торца, сверление отверстий. Назначение — практическое обучение будущих токарей.

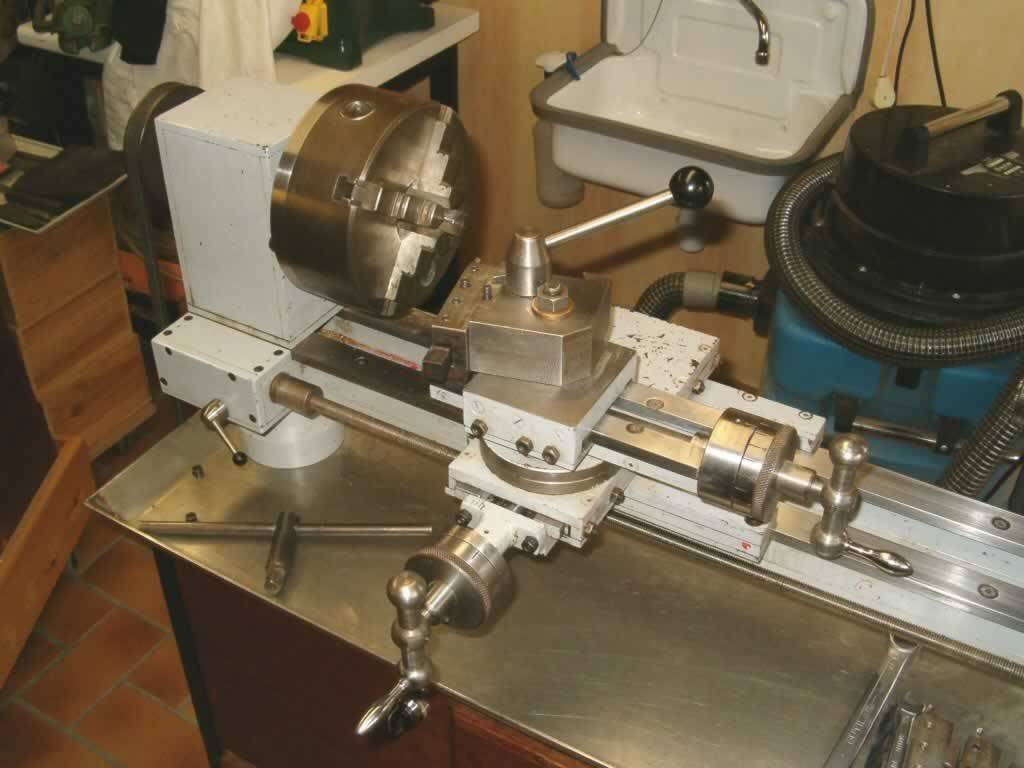

Настольный токарный станок по металлу ТВ-16

Станок с малыми габаритами для выполнения операций средней сложности. Доступно сверление отверстий, нарезка резьбы, наружное точение, расточка.

• Расстояние между центрами — 250 мм.
• Максимальный диаметр заготовки над станиной — 160 мм.
• Диаметр отверстия шпинделя — 18 мм.
• Мощность — 0,4-0,5 кВт.

Назначение и возможности

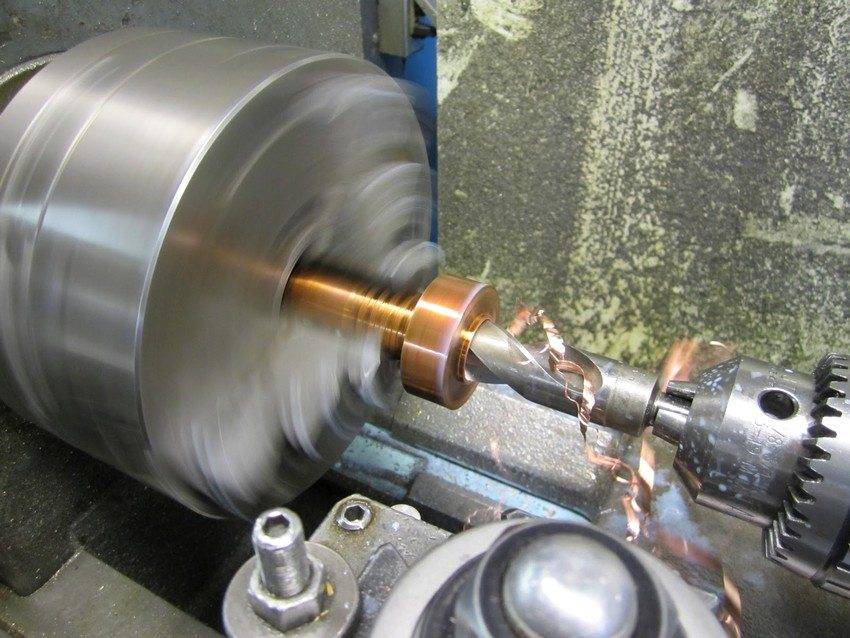

Современный токарный станок представляет собой симбиоз механических частей и электронных компонентов

Основные функции любого современного механизма, будь то простая ручная мясорубка или угледобывающий комбайн, обеспечивают вращающиеся детали, которые невозможно было бы изготовить без токарных станков. Особенностью этих агрегатов является обработка тел вращения резанием. Станки токарной группы обеспечивают точность изготовления, недостижимую для других способов металлообработки. Оборудование этого типа легко поддаётся автоматизации и позволяет выполнять такие операции:

• продольное точение гладкой или ступенчатой цилиндрической поверхности;
• обработку уступов и канавок;
• точение наружных и внутренних конических поверхностей;
• расточку конических и цилиндрических отверстий;
• нарезание резьбы (внутренней или наружной) резцом или сверлом;
• развёртывание и зенкерование отверстий;
• прорезание канавки или отрезание;
• фасонная обточка;
• накатка рифлёной поверхности.

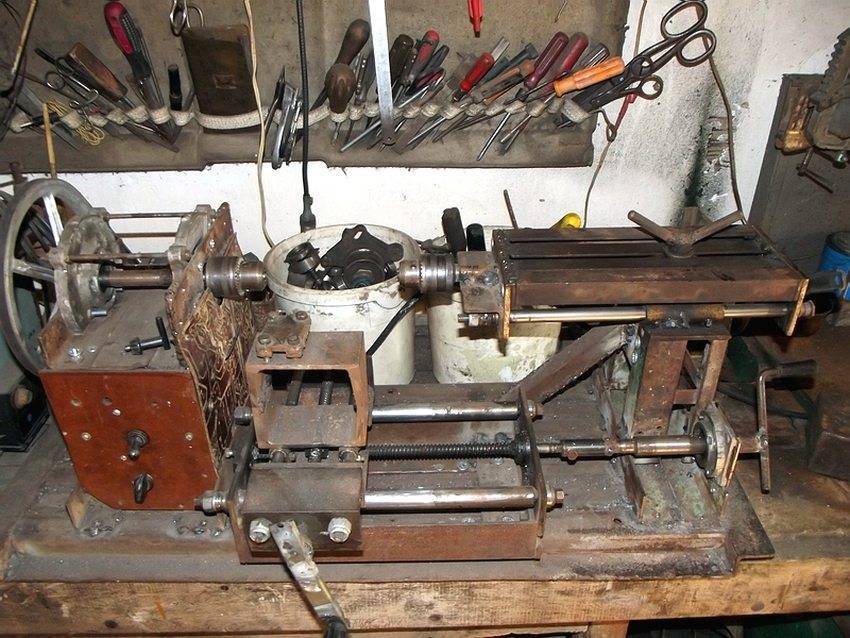

Токарно-винторезные станки — самая популярная конструкция у домашних умельцев

Все существующие токарные станки различают:

• по токарному признаку (токарно-револьверные, токарно-карусельные, многорезцовые станки и т. д. – всего девять подгрупп);
• размерному ряду, который зависит от диаметра обрабатываемой детали;
• степени специализации (специальные, универсальные и т. д.);
• классу точности.

Наиболее популярными для повторения в домашних условиях являются токарно-винторезные станки, которые имеют наиболее простую конструкцию среди представленных выше агрегатов.
