Основные производители и цены на рынке России.
Цены зависят от производителя, региона и размера. По доступной стоимости и в широком сортаменте данный прокат производят на территории Российской Федерации: Объединенное предприятие Евраз, в лице его комбината – НТМК, Азовсталь, Гурьевский металлургический завод, Магнитогорский металлургический комбинат, Чусовской металлургический завод.
Учитывая все вышеописанные характеристики, параметры и достоинства этого фасонного изделия, можно сделать вывод, что его не может, при проведении широкого перечня работ, полноценно заменить не одно другое металлоизделие. А швеллер способен заменить двутавровую балку и профильную трубу, при этом удешевляя возводимое сооружение, что делает его универсальным и удобным для проведения практических любых конструкционных работ.

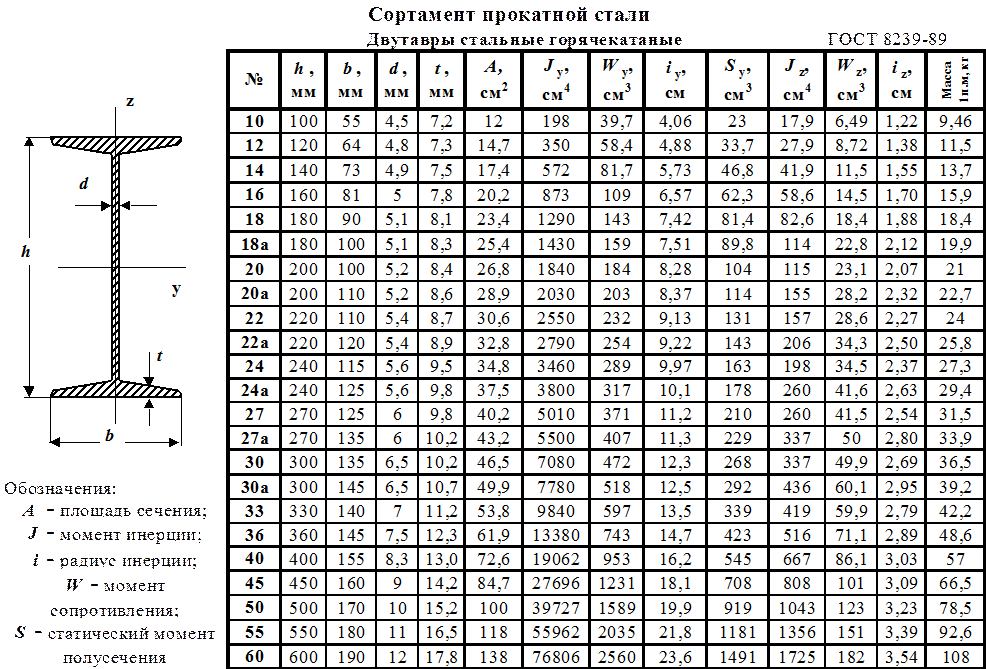

Двутавр или швеллер?
Выбор в пользу того или иного металлопроката основывается на сфере его применения. По прочности двутавр существенно обходит швеллер. Выступающие с двух сторон полки лучше распределяют вес и способны выдержать значительные нагрузки. При сильных нагрузках на швеллер возникают силы, которые его стремятся скрутить. Чего при использовании двутавра быть не может.
При сравнении этих видов металлопроката одного типоразмера, толщины стенок и размеров полок, с нагрузкой, действующей перпендикулярно их оси, то П-образный профиль окажется прочнее. Это обусловлено его формой. Расположенные в одну сторону полки делают так, что центр тяжести выходит за его поперечное сечение и смещен в сторону торцов. В то время как у двутавра он находится ровно посередине.
Какой профиль выбрать?
Все зависит от конструкции, в которой будет использоваться изделие. Двутавры часто используются в качестве несущих конструкций. В то время как швеллеры более универсальны. Что делает их сферу использования более широкой. Их, в отличие от двутавров можно использовать в качестве элементов автомобилей или морских судов.
Швеллеры, благодаря выступающим только с одной стороны полкам, можно использовать в различных строительных конструкциях. По сути, в некоторых конструкциях они могут даже использоваться как альтернатива двутаврам. Тогда как обратная замена не всегда целесообразна. Особенно, в легких конструкциях.
Самые популярные и постоянно заказываемые типы швеллеров
Чаще всего в фундамент высоких построек используют стальные балки для того, чтобы создать несущий каркас. Во избежание дополнительной нагрузки на основание здания стальные детали выполняются из металлопроката со сложным сечением. Это позволяет сохранить количество металла и повышает сопротивление балки на изгибы и растяжения.
Для повышения прочности конструкции преимущество отдают двум видам швеллеров:
- П-образный. Швеллеры, имеющие форму «П», считаются основными. Они также могут отличаться способами производства. Различают горячекатаный и холоднокатаный (по-другому его еще называют гнутый). Главной отличительной чертой является то, что гнутый швеллер производится с меньшей массой и размерами, нежели горячекатаный. Гнутый швеллер изготавливается без углов, а вместо них плавно перетекающие изгибы. Горячекатаные детали имеют заостренные углы и различаются по направлению расположения внутренних плоскостей полок. Выделяют 3 разновидности: высокоточные (А), повышенной точности (Б), обычные (В).
- Швеллер, имеющий сечение буквой Н. Здесь отличий нет, они изготавливаются лишь горячекатаными. Или же могут собираться путем сваривания 2-х «Т-образных» видов. Многие считают, что относить такой вид швеллеров к двутаврам – это большая ошибка, но по статистике такая классификация используется множеством производителей.
- Также имеются различия направления плоскостей полок и наличия острых углов. Материалом для изготовления служит углеродистая сталь, чугун или алюминий. По химическому составу сталь должна соответствовать ГОСТ 380.
Для того чтобы лучше ощутить разницу этих двух видов швеллеров, можно посмотреть следующее фото.
Где и какой вид швеллеров применяется на практике?
Первоначальная и главная задача – это балки для перекрытий, повышение прочности лестниц у подъезда, создание устойчивого каркаса и пояса различных зданий. Необходимость в использовании швеллера в любой из вышеперечисленной ситуации будет зависеть от природы металла, из которого была изготовлена деталь. Например, сплав из черного металла не сможет удержать сильную нагрузку, следовательно, для повышения прочности стен и перекрытий применяются стальные швеллеры. Чаще всего приоритет отдается горячекатаным изделиям, а гнутые швеллеры лучше подойдут для создания легкого каркаса или декоративного элемента.
Теперь можно задуматься о том, почему необходимо соблюдать все утвержденные правила и нормы при изготовлении швеллеров. Так как если пренебречь этим, в конечном итоге можно прийти к провалу.
Перфорированные профили

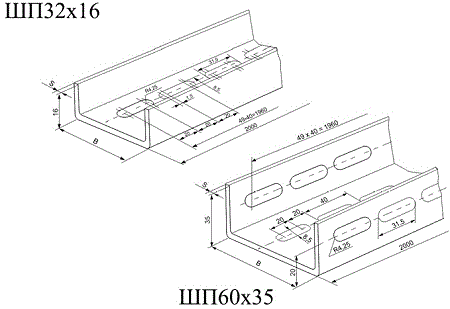

Перфорированные швеллеры
Для решения сложных задач и создания непростых конструкций могут использоваться специальные металлоконструкции, например, швеллер 18, однако есть ряд приложений, где они будут не самым лучшим решением. Речь идет про прокладку инженерных коммуникаций, которые обычно не могут похвастать колоссальным весом. В таких случаях наоборот, требуется обеспечить достаточно высокую прочность, совмещенную с незаметностью. Например, тот же швеллер 24, который может выдержать очень большие веса, слишком громоздкий, да и собственный его вес, мягко говоря, велик.
Монтаж инженерных коммуникаций производится с использованием перфорированных профилей. Такие изделия изготавливаются из стали, однако их прочность не слишком высока из-за наличия перфорации.
Невысокая прочность объясняется еще и тем, что изначально подобные профили разрабатываются именно для монтажа различных коммуникаций или проведения отделочных работ. Очевидно, что швеллер 18, создаваемый для монтажа различных сооружений или усиления уже каких-либо элементов конструкций, уже на стадии проектирования существенно отличается от тех изделий, которые должны будут выдерживать лишь сравнительно небольшие веса.
Нужно сказать, что в общем случае можно выделить следующие виды перфорированных профилей: оцинкованные и окрашенные. Швеллер 6 оцинкованный чаще всего используется в помещениях или там, где практически исключен контакт с каплями воды, абразивными составами или повышенная влажность. Это обусловлено тем, что данный вид покрытия не предназначен для работы в таких условиях, а значит, есть риск появления повреждений и металл начнет разрушаться.
Второй вариант защиты перфошвеллера – это использование порошковых красок. В одной из наших статей мы уже рассматривали данный вопрос, поэтому подробно на нем мы останавливаться не будем. Стоит лишь отметить, что такая защита может использоваться в условиях повышенной влажности и достойно перенесет контакт с каплями или паром.
Размеры перфорированного профиля определяются поставленной перед архитекторами или конструкторами задачей. Обычно используются те решения, которые уже разработаны и успешно применяются на практике. Это еще одна причина, по которой швеллер 16 перфорированный выпускать никто не спешит, ведь использовать то его практически негде. Конечно в роли лотка для прокладки коммуникаций такое изделие подойдет, однако данная ниша уже занята кабельными каналами и специальными лотками. Наиболее популярные варианты – это профиль от 32х20 до 80х40, имеющий 1 или 3 перфорированные стороны.
Выше мы рассмотрели практически весь сортамент профилей, поэтому теперь у вас не должно возникнуть вопроса «Где используется швеллер 18?». Конечно, мы перечислили не все возможные применения, поскольку многие из них являются узкоспециализированными. Тот же швеллер 40 отличается максимальными показателями жесткости и основной сферой его применения является судостроение и создание морских платформ. Стоит сказать, что все размеры профилей могут быть рассмотрены и с точки зрения разбиения по типам. В таком случае производится разбиение на специальные, наклонные, экономичные и легкие, а также изделия, имеющие параллельные грани полок, например, швеллер 22 П.

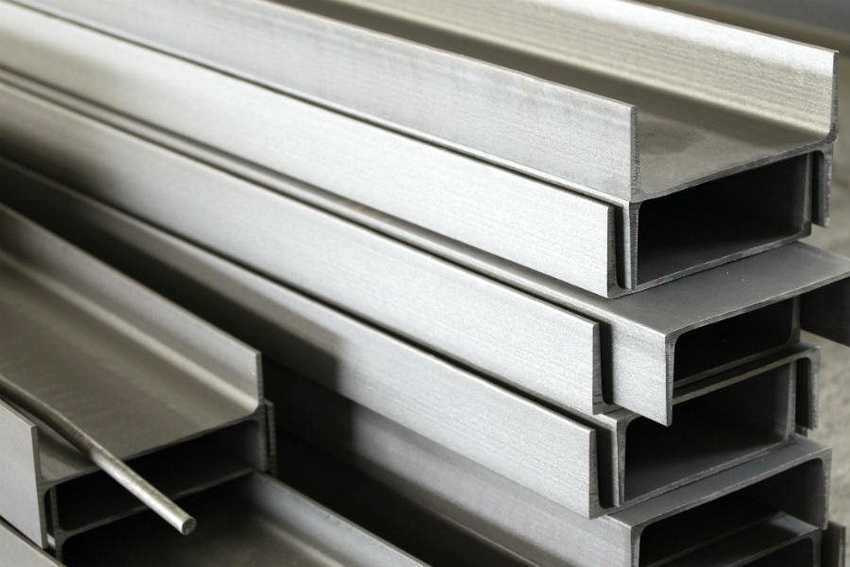

Общее описание и назначение швеллеров
Швеллер – вид фасонного металлопроката. В сечении элемент имеет П-образную конфигурацию и состоит из стенки с двумя полками. Грани перпендикулярны стенке, хотя есть и модели, в которых полки с внутренней стороны наклонены. Такая конструкция по устойчивости к вертикальному давлению уступает только двутавру.
Поскольку нагрузка в опорных конструкциях часто распределяется неравномерно, выпускают П-образный профиль с полками разной ширины. Это позволяет компенсировать перегрузку и обеспечивает долговечность опоры.
Сортамент П-образных профилей отличается высокой жесткостью.
Преимущества швеллеров
Стойкость не только к вертикальным нагрузкам, но и к нагрузкам на изгиб
Устойчивость к разрыву, сжатию, растяжению
Механическая прочность и способность противостоять ударным нагрузкам
Низкая материалоемкость по сравнению с цельными штангами такого же сечения при сравнимой прочности
Чем руководствуетесь при выборе швеллера?
Советуюсь со специалистом
0%
Изучаю информацию в интернете
0%
Оба варианта
0%
Проголосовало:
ГОСТы
Вес, размеры, конфигурация профиля регламентируется ГОСТ. Поскольку выпускаются изделия для разных отраслей промышленности, для изготовления каждого вида разработан собственный стандарт.
- ГОСТ 8240-97 описывает сортамент швеллеров горячекатаных, как общего значения – для строительства и усиления перекрытий и стен, так и специального.
- Профиль, получаемый для автомобильного производства, регламентируется ГОСТ 19425-74.
- Изделия для вагоностроения описывает ГОСТ 5267.0-90 и 5267.1-90.
- Каждый из стандартов описывает не только классический вид швеллера – равнополочный и с параллельными полками, но и широкополочный, гнутый, с разными классами точности – ГОСТ 8278-83Б ГОСТ 8281-80, ГОСТ 5422-73.
Характеристики
Технические параметры выбирают в зависимости от цели использования
При выборе балки для строительства необходимо учитывать следующие параметры:
- Конфигурация – равнополочный, с разной шириной полки, с уклоном или без.
- Размеры и вес швеллера – от этих показателей зависит, какую нагрузку сможет выдержать будущая конструкция.
- Класс точности – выпускают изделия высотой точности – категория «А», повышенной – «Б», и обычной – «В». В строительстве применяют модели обычного класса. Для ответственных работ требуется профиль повышенной точности, с минимальным допуском погрешности.
«Швеллеры стальные горячекатаные. Сортамент» – ГОСТ 8240 97: описание документа
Главное отличие горячекатаного швеллера от гнутого состоит в том, что его производят методом горячего проката. Его изготавливают согласно нескольким ГОСТам, в соответствии с запросами той или иной отрасли. Сортамент швеллеров ГОСТ 8240 97 был утвержден Госстандартом еще в 1997 году и впоследствии одобрен практически всеми постсоветскими странами. 5 апреля 2001 года постановлением Госкомитета РФ по стандартизации и метрологии документ был введен в действие на территории России.

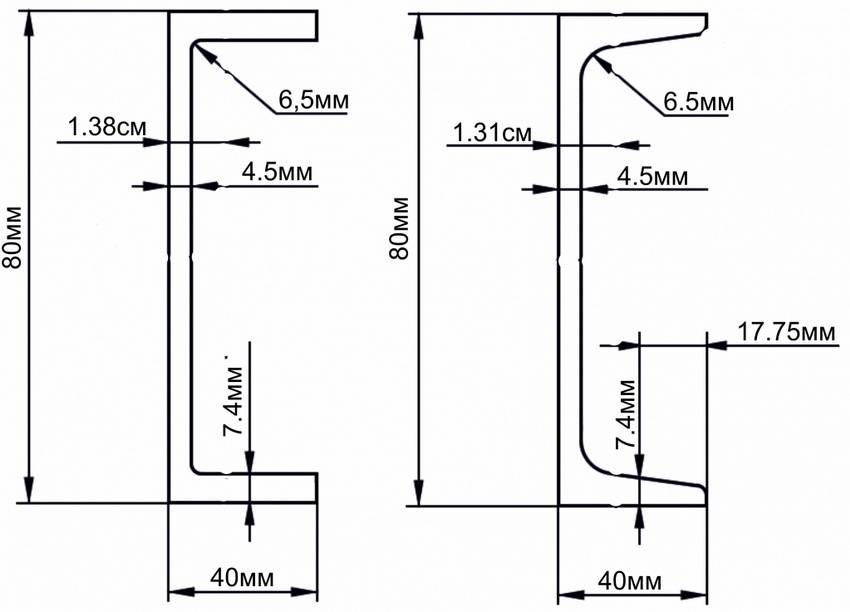

Чертеж стандартного металлического швеллера 80 мм с размерами
В качестве непосредственного Госстандарта в Российской Федерации он начал действовать с некоторыми изменениями с начала 2002 года взамен действующего до этого времени ГОСТ 8240 89 «Швеллеры стальные горячекатаные. Сортамент». Документ указывает на все качественные характеристики металлопрокатных стройматериалов, произведенных горячекатаным методом.
Действующий документ указывает на область применения изделий, устанавливает сортамент стальных горячекатаных швеллеров высотой 5-40 см и шириной полочек 32–115 мм. ГОСТ включает различные параметры форм и размеров, подразделяя изделия на разные серии:
- с уклоном граней внутри;
- с гранями полок, расположенными параллельно;
- экономичные модели с параллельными гранями;
- легкие изделия с гранями полок, расположенными параллельно.
Каждая определенная серия, в соответствии с размерами и качествами стали, из которых производится металлопрокат, предусматривает свою расширенную таблицу сортамента швеллеров ГОСТ 8240-97. Всего документ содержит 7 таблиц, благодаря которым можно выбрать наиболее подходящий материал для строительства.
Для каждого типа швеллеров существует своя таблица госстандартов, в которой указаны основные характеристики материала
Швеллеры 10П, 12П и 10У, соответствующие ГОСТ 8240‒97
В перечне продукции, отвечающей требованиям ГОСТ 8240-97, наиболее популярными являются швеллеры размерами 10 и 12 см. Все они производятся путем горячей прокатки. При этом количество прокаток зависит от первоначальных габаритов заготовки и от требуемой точности изделия. Заготовку подвергают температурной обработке, достигающей 1250 °C.
Швеллер 10П имеет следующие характеристики:
- вес погонного метра равен 8,59 кг;
- в 1 тонне помещается 116,4 м швеллера;
- высота профиля соответствует его главному размеру и равна 100 мм;
- ширина швеллера – 46 мм;
- стенки профиля имеют толщину 4,5 мм;
- толщина полок швеллера достигает 7 мм.
В зависимости от назначения швеллеры подразделяют на легкие и усиленные профили
Швеллер 10У, как и 10П, имеет аналогичные показатели номинальной высоты 100 мм, веса погонного метра величиной 8,59 кг, ширины 46 мм и толщины, равной 4,5 мм. В одной тонне материала содержится 116,4 м. Различия заключаются в характеристиках закругленных полок. В частности, радиус округлой стороны полочки равен 7 мм, а радиус закругленности полок – не более 3 мм.
Учитывая различия в основном размере, то есть в высоте металлопроката, швеллер 12П имеет существенные отличия в параметрах. Его характеристики следующие:
- вес погонного метра равен 10,40 кг;
- в 1 тонне помещается 96,15 м швеллера;
- высота изделия – 120 мм;
- ширина швеллера – 52 мм;
- стенки профиля имеют толщину 4,8 мм;
- толщина полок швеллера не должна превышать 7,8 мм.
Использование швеллера
Благодаря форме швеллера при его производстве сильно снижается расход металла, а у изделия имеется повышенное сопротивление на растяжение. Поэтому данный металлопрокат применяется в основном в строительстве и при сборке различных конструкций в качестве усилителя каркаса. В частности, при помощи швеллеров армируют стеновые и межэтажные перекрытия. Благодаря значительной прочности этот металлопрокат очень хорошо усиливает любые конструкции, придавая им дополнительную жесткость и даже сейсмоустойчивость.
В строительстве практически любых объектов находят применение разные виды металлических швеллеров. Нередко они выполняют роль арматуры для усиления бетонных конструкций. Также этот металлопрокат применяется в вагоно- и автомобилестроении. Из швеллеров собирают рамы, каркасы, несущие конструкции. Поэтому, чтобы заказать швеллер, нужно точно знать его параметры.
Виды швеллеров: конструктивные и технологические критерии классификации
Швеллер изготавливают из обыкновенной горячекатаной и холоднокатаной стали с высоким содержанием углерода или из высококачественной углеродистой, нержавеющей или низколегированной стали.
В основе главной классификации лежит способ производства швеллеров. Исходя из этого принципа, продукцию разделяют на следующие виды:

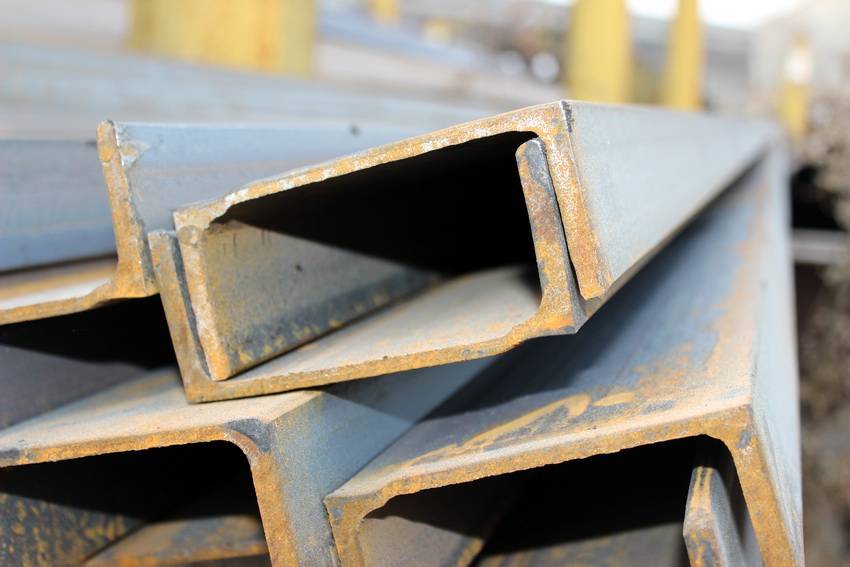

- сделанную из горячекатаной стали;
- стальную специальную;

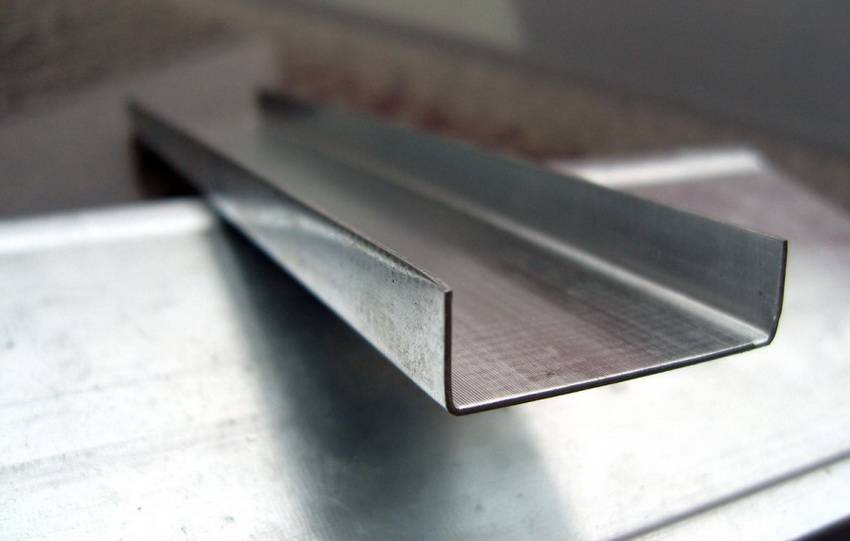

- стальную равнополочную, изготовленную гнутым способом;

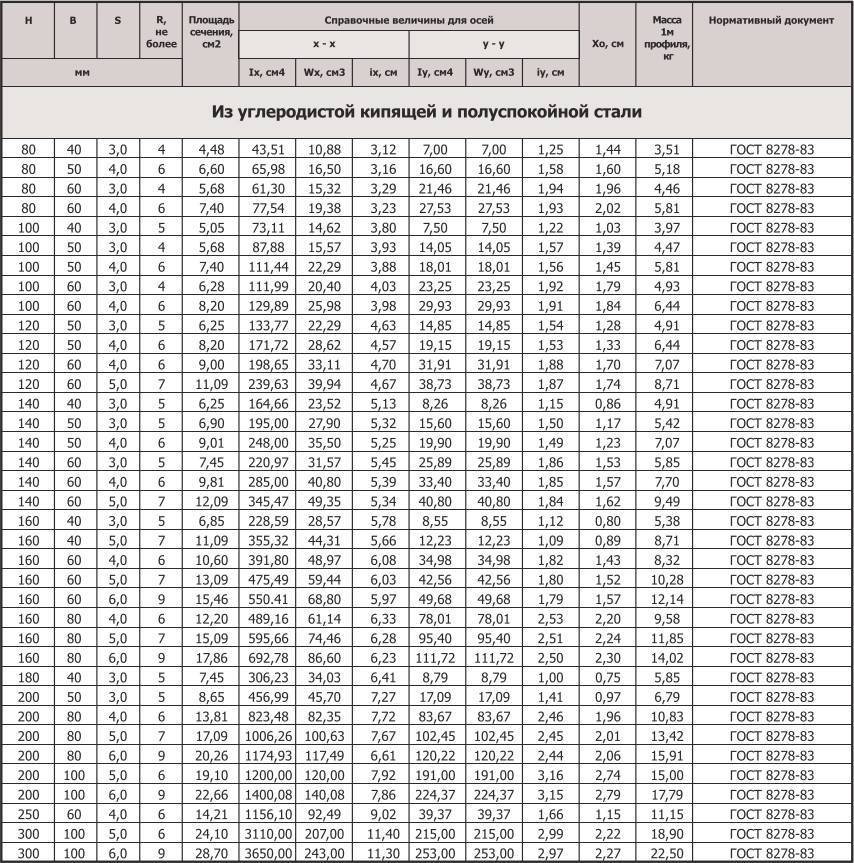

- стальную гнутую с неравными полочками.
Для каждого вида швеллера разработаны свои стандарты производства материала. Подразделяют швеллеры и в зависимости от сферы применения. При этом различают:
- обычный профиль, который имеет широкую сферу использования, соответствует требованиям ГОСТ 8240-89;
- специальный швеллер, который применяют в машиностроительной промышленности, сортамент определяют по ГОСТ 19425-74;
- специальный профиль, употребляемый в вагоностроении, соответствует ГОСТ 5267.1-90.
Стальной горячекатаный профиль, отвечающий ГОСТ 535-88, подразделяется на подвиды:
- Швеллеры с полками, имеющими уклонения граней. Их различают в зависимости от размеров, которые варьируют от 5 до 40 мм.
- Швеллер, в котором грани полок отличаются параллельным строением, или П-образный швеллер, имеющий такие обозначения: 5П или 16а П и т. д. – до 40П. Маркировка выглядит следующим образом – швеллер 18П.
Размер швеллера — немаловажный критерий определяющий назначение и область применения продукта
Если брать во внимание размер, то швеллеры бывают мерной и немерной длины. Мерный прокат соответствует показателям 11,7 м или 12 м
Немерная продукция производится размером от 3 м и выше. Но максимальная длина любого швеллера – 12 м. Именно поэтому длина материала часто не указывается в таблице сортамента швеллеров.
Особенность данного сортамента швеллеров
Группировка информации
В каждой из таблиц выводиться только часть информации: по 10 строчек, между которыми можно переключаться с помощью кнопок, расположеных в правом нижнем углу каждой таблицы.
Фильтрация данных
В таблицах сортамента предусмотрена фильтрация данных, которая позволяет выводить только нужные строчки. Для этого достаточно в поиск ввести уникальное значение параметра швеллера, после чего таблица выдаст только его значения. Рекомендуется вводить значения моментов сопротивления или момента инерции, так как эти величины являются уникальными параметрами каждого швеллера.
Адаптивность сортамента
Все таблицы сортамента являются адаптивными и автоматически подстраиваются под любой размер экрана. Для мобильных устройств, обладающих небольшой шириной экрана, предусмотрена горизонтальная прокрутка: под каждой таблицей имеется специальный ползунок.
Таблицы размеров швеллеров всех серий
В таблицах используются латинские буквы, для условного обозначения размеров швеллера:
- h — высота швеллера;
- b — ширина полок;
- s — толщина стенки;
- t — толщина полки;
- R — радиус внутреннего закругления;
- r — радиус закругления полки.
Чертеж швеллеров разной формы с условными обозначениями размеров.
Размеры швеллеров серии “У”
| Номер швеллера | h | b | s | t | R | r | Площадь поперечного сечения, см2 | Вес 1 метра, кг |
| мм | ||||||||
| 5У | 50 | 32 | 4,4 | 7 | 6 | 2,5 | 6,16 | 4,84 |
| 6,5У | 65 | 36 | 4,4 | 7,2 | 6 | 2,5 | 7,51 | 5,9 |
| 8У | 80 | 40 | 4,5 | 7,4 | 6,5 | 2,5 | 8,98 | 7,05 |
| 10У | 100 | 46 | 4,5 | 7,6 | 7 | 3 | 10,9 | 8,59 |
| 12У | 120 | 52 | 4,8 | 7,8 | 7,5 | 3 | 13,3 | 10,4 |
| 14У | 140 | 58 | 4,9 | 8,1 | 8 | 3 | 15,6 | 12,3 |
| 16У | 160 | 64 | 5 | 8,4 | 8,5 | 3,5 | 18,1 | 14,2 |
| 16аУ | 160 | 68 | 5 | 9 | 8,5 | 3,5 | 19,5 | 15,3 |
| 18У | 180 | 70 | 5,1 | 8,7 | 9 | 3,5 | 20,7 | 16,3 |
| 18аУ | 180 | 74 | 5,1 | 9,3 | 9 | 3,5 | 22,2 | 17,4 |
| 20У | 200 | 76 | 5,2 | 9 | 9,5 | 4 | 23,4 | 18,4 |
| 22У | 220 | 82 | 5,4 | 9,5 | 10 | 4 | 26,7 | 21 |
| 24У | 240 | 90 | 5,6 | 10 | 10,5 | 4 | 30,6 | 24 |
| 27У | 270 | 95 | 6 | 10,5 | 11 | 4,5 | 35,2 | 27,7 |
| 30У | 300 | 100 | 6,5 | 11 | 12 | 5 | 40,5 | 31,8 |
| 33У | 330 | 105 | 7 | 11,7 | 13 | 5 | 46,5 | 36,5 |
| 36У | 360 | 110 | 7,5 | 12,6 | 14 | 6 | 53,4 | 41,9 |
| 40У | 400 | 115 | 8 | 13,5 | 15 | 6 | 61,5 | 48,3 |
Таблица размеров серии “П”
| Номер швеллера | h | b | s | t | R | r | Площадь поперечного сечения, см2 | Масса 1 метра, кг |
| мм | ||||||||
| 5П | 50 | 32 | 4,4 | 7 | 6 | 3,5 | 6,16 | 4,84 |
| 6,5П | 65 | 36 | 4,4 | 7,2 | 6 | 3,5 | 7,51 | 5,9 |
| 8П | 80 | 40 | 4,5 | 7,4 | 6,5 | 3,5 | 8,98 | 7,05 |
| 10П | 100 | 46 | 4,5 | 7,6 | 7 | 4 | 10,9 | 8,59 |
| 12П | 120 | 52 | 4,8 | 7,8 | 7,5 | 4,5 | 13,3 | 10,4 |
| 14П | 140 | 58 | 4,9 | 8,1 | 8 | 4,5 | 15,6 | 12,3 |
| 16П | 160 | 64 | 5 | 8,4 | 8,5 | 5 | 18,1 | 14,2 |
| 16аП | 160 | 68 | 5 | 9 | 8,5 | 5 | 19,5 | 15,3 |
| 18П | 180 | 70 | 5,1 | 8,7 | 9 | 5 | 20,7 | 16,3 |
| 18аП | 180 | 74 | 5,1 | 9,3 | 9 | 5 | 22,2 | 17,4 |
| 20П | 200 | 76 | 5,2 | 9 | 9,5 | 5,5 | 23,4 | 18,4 |
| 22П | 220 | 82 | 5,4 | 9,5 | 10 | 6 | 26,7 | 21 |
| 24П | 240 | 90 | 5,6 | 10 | 10,5 | 6 | 30,6 | 24 |
| 27П | 270 | 95 | 6 | 10,5 | 11 | 6,5 | 35,2 | 27,7 |
| 30П | 300 | 100 | 6,5 | 11 | 12 | 7 | 40,5 | 31,8 |
| 33П | 330 | 105 | 7 | 11,7 | 13 | 7,5 | 46,5 | 36,5 |
| 36П | 360 | 110 | 7,5 | 12,6 | 14 | 8,5 | 53,4 | 41,9 |
| 40П | 400 | 115 | 8 | 13,5 | 15 | 9 | 61,5 | 48,3 |

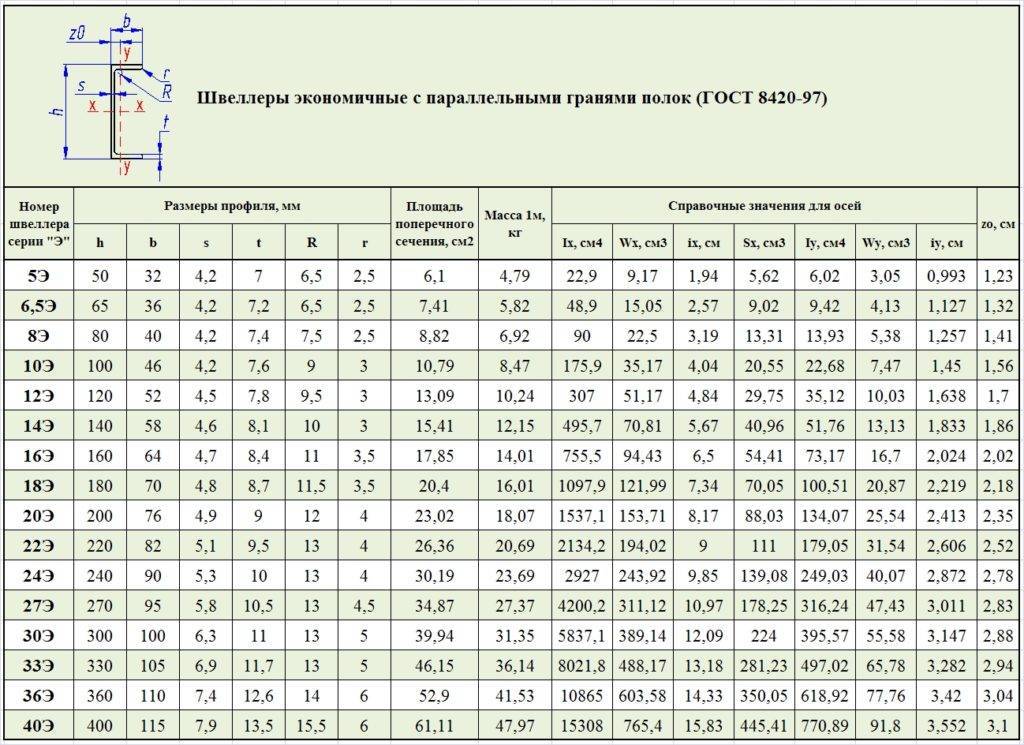

Серия “Э”
| Номер швеллера | h | b | s | t | R | r | Площадь поперечного сечения, см2 | Вес 1 метра, кг |
| мм | ||||||||
| 5Э | 50 | 32 | 4,2 | 7 | 6,5 | 2,5 | 6,1 | 4,79 |
| 6,5Э | 65 | 36 | 4,2 | 7,2 | 6,5 | 2,5 | 7,41 | 5,82 |
| 8Э | 80 | 40 | 4,2 | 7,4 | 7,5 | 2,5 | 8,82 | 6,92 |
| 10Э | 100 | 46 | 4,2 | 7,6 | 9 | 3 | 10,79 | 8,47 |
| 12Э | 120 | 52 | 4,5 | 7,8 | 9,5 | 3 | 13,09 | 10,24 |
| 14Э | 140 | 58 | 4,6 | 8,1 | 10 | 3 | 15,41 | 12,15 |
| 16Э | 160 | 64 | 4,7 | 8,4 | 11 | 3,5 | 17,85 | 14,01 |
| 18Э | 180 | 70 | 4,8 | 8,7 | 11,5 | 3,5 | 20,4 | 16,01 |
| 20Э | 200 | 76 | 4,9 | 9 | 12 | 4 | 23,02 | 18,07 |
| 22Э | 220 | 82 | 5,1 | 9,5 | 13 | 4 | 26,36 | 20,69 |
| 24Э | 240 | 90 | 5,3 | 10 | 13 | 4 | 30,19 | 23,69 |
| 27Э | 270 | 95 | 5,8 | 10,5 | 13 | 4,5 | 34,87 | 27,37 |
| 30Э | 300 | 100 | 6,3 | 11 | 13 | 5 | 39,94 | 31,35 |
| 33Э | 330 | 105 | 6,9 | 11,7 | 13 | 5 | 46,15 | 36,14 |
| 36Э | 360 | 110 | 7,4 | 12,6 | 14 | 6 | 52,9 | 41,53 |
| 40Э | 400 | 115 | 7,9 | 13,5 | 15,5 | 6 | 61,11 | 47,97 |
Серия “Л”
| Номер швеллера | h | b | s | t | R | r | Площадь поперечного сечения, см2 | Вес 1 метра, кг |
| мм | ||||||||
| 12Л | 120 | 30 | 3 | 4,8 | 7 | – | 6,39 | 5,02 |
| 14Л | 140 | 32 | 3,2 | 5,6 | 7 | – | 7,57 | 5,94 |
| 16Л | 160 | 35 | 3,4 | 5,3 | 8 | – | 9,04 | 7,1 |
| 18Л | 180 | 40 | 3,6 | 5,6 | 8 | – | 10,81 | 8,49 |
| 20Л | 200 | 45 | 3,8 | 6 | 9 | – | 12,89 | 10,12 |
| 22Л | 220 | 50 | 4 | 6,4 | 10 | – | 15,11 | 11,86 |
| 24Л | 240 | 55 | 4,2 | 6,8 | 10 | – | 17,41 | 13,66 |
| 27Л | 270 | 60 | 4,5 | 7,3 | 11 | – | 20,77 | 16,30 |
| 30Л | 300 | 65 | 4,8 | 7,8 | 11 | – | 24,3 | 19,07 |
Серия “С”
| Номер швеллера | h | b | s | t | R | r | Площадь поперечного сечения, см2 | Вес 1 метра, кг |
| мм | ||||||||
| 8С | 80 | 45 | 5,5 | 9 | 9 | 1,5 | 11,8 | 9,26 |
| 14С | 140 | 58 | 6 | 9,5 | 9,5 | 4,75 | 18,51 | 14,53 |
| 14Са | 140 | 60 | 8 | 9,5 | 9,5 | 5 | 21,3 | 16,72 |
| 16С | 160 | 63 | 6,5 | 10 | 10 | 5 | 21,95 | 17,53 |
| 16Са | 160 | 65 | 8,5 | 10 | 10 | 5 | 25,15 | 19,74 |
| 18С | 180 | 68 | 7 | 10,5 | 10,5 | 5,3 | 25,7 | 20,2 |
| 18Са | 180 | 70 | 9 | 10,5 | 10,5 | 5,3 | 29,3 | 23 |
| 18Сб | 180 | 100 | 8 | 10,5 | 10,5 | 5 | 34,04 | 26,72 |
| 20С | 200 | 73 | 7 | 11 | 11 | 5,5 | 28,83 | 22,63 |
| 20Са | 200 | 75 | 9 | 11 | 11 | 5,5 | 32,83 | 25,77 |
| 20Сб | 200 | 100 | 8 | 11 | 11 | 5,5 | 36,58 | 28,71 |
| 24С | 240 | 85 | 9,5 | 14 | 14 | 7 | 44,46 | 34,9 |
| 26С | 260 | 65 | 10 | 16 | 15 | 3 | 44,09 | 34,61 |
| 26Са | 260 | 90 | 10 | 15 | 15 | 7,5 | 50,6 | 39,72 |
| 30С | 300 | 85 | 7,5 | 13,5 | 13,5 | 7 | 43,88 | 34,44 |
| 30Са | 300 | 87 | 9,5 | 13,5 | 13,5 | 7 | 49,88 | 39,15 |
| 30Сб | 300 | 89 | 11,5 | 13,5 | 13,5 | 7 | 55,88 | 43,86 |
Горячекатаные швеллера, сортамент и размеры которых приведены в таблицах, являются самыми популярными. По стандарту, они изготавливаться длинной от 2 до 12 м, но при необходимости по согласованию с производителем длина может быть увеличена свыше 12 м. Также различают швеллера по точности профиля, он может быть: высокоточным – “А”, повышенной точности – “Б”, и обычной точности – “В”.
Благородя своим физическим и механическим свойствам, швеллер нашел широкое применение как в машиностроении, так и в промышленном строительстве.
Швеллер гнутый равнополочный ГОСТ 8278-83
По ширине полок гнутый швеллер подразделяют на равнополочный и неравнополочный. Данный стандарт распространяется на гнутые стальные равнополочные швеллеры, которые изготавливают из холоднокатаной и горячекатаной стали обыкновенного качества, углеродистой качественной конструкционной и низколегированной. Гнутый швеллер производят на профилегибочных станах из рулонов.
По точности профилирования, согласно нормативным документам, изготавливается швеллер разной точности прокатки: высокой точности — А, повышенной — Б, обычной точности — В. Показатели технического уровня по этому ГОСТу предусмотрены для высшей и первой категории качества.
Отличие горячекатаного швеллера от гнутого.
Швеллер гнутый стальной представляет собой П-образное сечение, как и горячекатаный, но имеет более скруглённые внешние углы, более точные размеры. т.к. при производстве устраняются дефекты, имеющиеся у заготовки. При применении гнутого швеллера не требуется дополнительная обработка, в отличие от горячекатаного швеллера, гнутый имеет равномерную толщину изделия. Гнутый швеллер значительно легче горячекатаного проката, соответственно экономически выгоднее для покупателя.
Применение гнутого швеллера. Такой швеллер используется в промышленном и гражданском строительстве при возведении основы зданияна начальном этапе, он позволяет уменьшить нагрузку на фундамент. Гнутый швеллер применяется для каркасов перегородок, для облицовки стен. Его не используют, как горячекатаный, для конструкций, которые будут испытывать большие нагрузки, но применяют как дополнительный усиливающий элемент каркаса. В автомобильной промышленности и вагоностроении изготавливают рамные конструкции, дорожную и строительную технику с использованием гнутого швеллера.
| Швеллер гнутый равнополочный характеризуется параметрами: швеллера, R- радиус кривизны, Xo – расстояние от оси y-y до наружной поверхности стенки. |
По ГОСТ 8278 швеллер гнутый изготавливают длиной 3 — 11,8м: мерной длины, мерной длины с немерными отрезками, кратной мерной длины, кратной мерной длины с немерными отрезками и немерной длины. По требованию клиента выпускают швеллеры до 12м. Марки стали и технические требования соответствуют ГОСТ 11474.
Швеллер гнутый широко представлен на наших складах Московской области (лобня, Электроугли), в городах Орёл, Белгород, Нижний Новгород, Воронеж, Курск, Саратов,Самара, Казань,Ульяновск, Ростов-на-Дону, Краснодар, Пятигорск, Новочеркасск, Череповец, станции Новотитаровская. В Ростове-на-Дону и г. Курске производится гнутый швеллер по размеру заказчика. Толщина стенки производимого нами гнутого швеллера составляет 2,5 — 6 мм, высота: 40 — 250 мм, ширина полки: 32 -125 мм.
Таблица швеллеров ГОСТ 8278-83. Сортамент швеллеров гнутых, в основном изготавливаемых нами и предлагаемых с наших складов. Масса стального гнутого равнополочного швеллера, вес 1 метра швеллера, количество метров в тонне. a, b – высота и ширина гнутого швеллера, s – толщина стенки
| Швеллер гнутый | Вес метра гнутого швеллера | Метров в тонне | ||
| a | b | s | ||
| 32 | 2,5 | 2,22 | 450,45 | |
| 4 | 3,39 | 294,99 | ||
| 32 | 4 | 4,02 | 248,76 | |
| 40 | 3 | 3,49 | 286,53 | |
| 60 | 3 | 4,43 | 225,73 | |
| 4 | 5,78 | 173,08 | ||
| 5 | 7,07 | 141,54 | ||
| 80 | 4 | 7,07 | 141,54 | |
| 100 | 50 | 3 | 4,47 | 223,71 |
| 4 | 5,81 | 172,12 | ||
| 5 | 7,14 | 140,06 | ||
| 120 | 50 | 3 | 4,91 | 203,67 |
| 60 | 4 | 7,07 | 141,54 | |
| 5 | 8,71 | 114,81 | ||
| 6 | 10,25 | 97,56 | ||
| 80 | 4 | 8,32 | 120,19 | |
| 5 | 10,28 | 97,28 | ||
| 140 | 60 | 4 | 7 | 142,86 |
| 5 | 9,49 | 105,37 | ||
| 160 | 50 | 5 | 9,49 | 105,37 |
| 60 | 4 | 8,32 | 120,19 | |
| 5 | 10,28 | 97,28 | ||
| 6 | 12,14 | 82,37 | ||
| 80 | 4 | 9,58 | 104,38 | |
| 5 | 11,85 | 84,39 | ||
| 6 | 14,02 | 71,33 | ||
| 180 | 60 | 4 | 10 | 100 |
| 70 | 6 | 14,02 | 71,32 | |
| 80 | 5 | 12,68 | 78,86 | |
| 200 | 60 | 4 | 9 | 111 |
| 80 | 5 | 13,42 | 74,52 | |
| 6 | 15,91 | 62,85 | ||
| 100 | 5 | 16 | 62,5 | |
| 6 | 17,79 | 56,21 | ||
| 250 | 125 | 6 | 22,5 | 44,44 |
Купить швеллер гнутый
Профиль 200 мм
Если 12-сантиметровый профиль может использоваться даже в индивидуальном строительстве, то его «старший брат» швеллер 20 – это уже решение для массивных сооружений. Очевидно, что в частном доме просто не найдется мест, где может быть использована подобная конструкция, разве что для устройства какого-то экзотического фундамента для жилища. Основной сферой применения для 20 см профиля являются нагруженные конструкции или подвижные сооружения. В качестве примера можно привести различные типы кранов или подвижных платформ.
Швеллер 20
Швеллер 20 изготавливается тем же способом, что и номер 12, однако нужно помнить, что обозначаться он может и как «№20» и как 200х80х5, где 200 – высота стенки, 80 – ширина полок, а 5 – толщина листа стали. В том случае, когда требуется изделие, поверхность полок которого будет наклонной, то вместо толщины металла используется некое усредненное значение толщины полок t. Чаще всего швеллер 20 изготавливают из стали марки 09ГС2С, плотность которой составляет 7850 единиц, а химический состав позволяет работать при температурах от -70 до более 400 С.
Некоторые особенности выбора
Сортамент швеллеров, конечно, значительно уступает в разнообразии сортаменту уголков, но это не мешает подбору изделия необходимых размеров и характеристик для решения конкретной конструкторской задачи. При выборе определенной марки из сортамента следует руководствоваться следующим правилом, которое актуально для изделий любого профиля: определившись с типом швеллера, соответствующего вашим требованиям, следует включить в спецификацию к чертежу ту марку, которая находится ближе к началу таблицы.
Сортамент, в котором различные типы швеллеров представлены в виде таблицы, позволяет определить не только их размеры, но и ряд других важных параметров:
- вес погонного метра;
- площадь поперечного сечения;
- осевой момент инерции;
- осевой момент сопротивления;
- радиусы инерции.
Три последние параметра рассчитываются относительно центральной оси сечения швеллера.
Производство гнутого швеллера
В зависимости от способа производства швеллер может выпускаться из заготовок, полученных методами горячей или холодной прокатки. Для изготовления гнутого швеллера используется холодный прокат, так как изготовленные из него детали считаются более стойкими к механическим воздействиями и формоизменению. Самыми дорогостоящими, но и самыми перспективными считаются швеллеры из низколегированной стали. В материал, из которого их производят, включаются специальные примеси. Они намного улучшают эксплуатационные качества проката.
Несмотря на массу достоинств стальной гнутый швеллер в отличие от горячекатаного не может быть основным элементом конструкций и выполнять несущие функции. Зато отлично справляется с ролью вспомогательной детали
При проектировании объектов с включением такого швеллера важно правильно рассчитать нагрузку на будущую постройку
Профили 8 и 14 мм.
Для создания различных конструкций, где требуется высокая прочность, но относительно малый вес применяется другая разновидность профиля – швеллер 14. Его главное преимущество в том, что благодаря своей форме и толщине металла он способен выдерживать большие нагрузки, а значит, не требует использования дополнительных усиливающих элементов. Высокая прочность профиля отлично дополняет его небольшой вес.
Швеллер 14 используют не только в строительстве, но и при создании разнообразных инженерных сооружений, а также в вагоностроении. Во время возведения жилых или административных зданий такой профиль применяется для усиления жесткости и выполнения надежных перекрытий между этажами.
Швеллер 8 выпускается с прямыми полками и с наклонными внутренними гранями. Технология изготовления подобных профилей предполагает использование прокатного стана или профилегибочного оборудования. Соответственно в первом случае изделие регламентируется ГОСТ 8240, однако есть и другие стандарты, например, распространяющие свое действие на специальные изделия, такие, как швеллер 8 для нужд автомобильной промышленности.
В качестве сырья для производства этих профилей может использоваться холоднокатаная или горячекатаная сталь, а также углеродистая, конструкционная или низколегированная. При строительстве швеллер 8 востребован для создания большепролетных ферм, перекрытий и других аналогичных конструкций.
Характеристика сортамента и классификация швеллера
Швеллер гнутый изготавливается из рулонной горячекатаной и холоднокатаной углеродистой стали обыкновенного качества, качественной углеродистой и низколегированной стали.
По способу изготовления швеллеры делятся на следующие виды:
- Швеллеры стальные горячекатаные;
- Швеллеры стальные специальные;
- Швеллеры стальные гнутые равнополочные;
- Швеллеры стальные гнутые неравнополочные.
В соответствие со своим назначением швеллер подразделяется на:
- Обычный, швеллер широкого применения, сортаментом регламентируемым требованиями ГОСТ 8240-89;
- Специальный, предназначенный для автомобильной промышленности, сортамент по ГОСТ 19425-74;
- Специальный для вагоностроения сортамент ГОСТ 5267.1-90.
Горячекатаный швеллер — производится путем горячего проката металла. Горячекатаный швеллер специального назначения изготавливается согласно ГОСТ 19425-74 и специально разработан по отраслевым запросам. Чаще всего такой швеллер востребован в вагоностроении, так как обладает необходимыми измененными геометрическими характеристиками.
Например, стальной горячекатаный швеллер с отогнутой полкой для вагонеток (производится по ГОСТ 21026-75), отогнутая вверх полка которого имеет отклонение от ширины полки 6-10%. Достоинство такого швеллера в том, что изготавливаясь из легированной стали, он не имеет ограничений по свариванию.
Швеллер стальной горячекатаный изготавливается согласно ГОСТ 535-88 в двух видах:
- Швеллер с уклоном внутренних граней полок: 5, 6.5, 8, 10, 12, 14, 16, 16а, 18, 18а, 20, 22, 24, 27, 30, 33, 36, 40;
- Швеллер с параллельными гранями полок П: 5П, 6.5П, 8П, 10П, 12П, 14П, 16П, 16аП, 18П, 18аП, 20П, 22П, 24П, 27П, 30П, 33П, 36П, 40П;
Швеллер с уклоном граней — изготавливается швеллер горячекатаный с уклоном граней согласно ГОСТ 8240-97 и имеет уклон противоположных полок от 4% до 10%. Маркируется такой швеллер буквой «У» и цифрой перед ней, определяющей расстояние между полками в сантиметрах.
Швеллер с параллельными гранями — отличается такой швеллер от горячекатаного с уклоном граней полок тем, что имеет параллельные грани. Изготавливается так же по ГОСТ 8240-97. Маркируется такой швеллер буквой по типу («П» — с параллельными гранями, «Э» — экономичный, «Л» — лёгкий) и цифрой, определяющей расстояние между полками в сантиметрах.
| Швеллер с уклоном граней | Швеллер с параллельными гранями |
В зависимости от точности прокатки, швеллер горячекатаный подразделяют:
- Высокой точности — «А»;
- Обычной точности — «В».
Швеллер специальный предназначен для применения в автомобильной промышленности (ГОСТ 19425-74) и в вагоностроении (ГОСТ 5267.1-90).
Стальной гнутый швеллер подразделяется на:
- Гнутый равнополочный швеллер;
- Гнутый неравнополочный швеллер.
Стальные гнутые равнополочные швеллера согласно ГОСТу 8278-93 изготавливаются на трубных станах из рулонной стали обыкновенного качества и углеродистой качественной конструкционной стали. Высота равнополочного составляет от 50 до 400 мм, ширина от 32 до 115 мм.
Стальные гнутые неравнополочные швеллера изготавливаются на профилегибочных станах из рулонной холоднокатаной и горячекатаной стали обыкновенного качества, углеродистой качественной конструкционной и низколегированной стали по ГОСТу 8281-80. Они также подразделяются по номерам, которые обозначают расстояние между полками (в мм). Разновидности длины такие же, как и у равнополочных швеллеров.
Высшей категории качества гнутого неравнополочного и равнополочного швеллера соответствуют категории А и Б.
В зависимости от точности прокатки гнутые швеллеры подразделяются:
- Высокой точности — «А»;
- Повышенной точности — «Б»;
- Обычной точности — «В».
| Гнутый равнополочный швеллер | Гнутый неравнополочный швеллер |
Формы гнутого швеллера:
- «У» — швеллер с уклоном внутренних граней полок;
- «П» — швеллер с параллельными гранями полок;
- «Л» — швеллер легкой серии с параллельными гранями полок;
- «С» — швеллер специальный.
Related Posts via Categories
- Швеллеры из стали 09Г2С – горячекатаные и гнутые профили
- Оцинкованный швеллер – особенности производства, свойства и применение
- Площадь поверхности швеллера – как рассчитать самому?
- Швеллер 18 – каков список ГОСТов на него?
- Швеллер 12 – все, что нужно знать еще об одном незаменимом горячекатаном профиле
- Швеллер 14 – как отличить от других швеллеров и все его характеристики
- Швеллер 20 – все что нужно знать об универсальном и незаменимом прокате
- Швеллер 10 – точные сведения о незаменимом прокате
- Нержавеющий швеллер – производственные особенности и сферы применения
- Размеры швеллеров различных типов – данные на сайте и в ГОСТах
