Ремонт электрического лобзика своими руками

Замена пилкодержателя

Производить замену некоторых видов креплений, гораздо проще чем найти данные детали. Чтобы произвести подобную операцию с колодочными и винтовыми зажимами, не требуется даже раскручивать корпус инструмента. Пилкодержатели такого типа крепятся к концу штока при помощи одного или двух винтов, что позволяет достаточно удобно их поменять. В случае с некоторыми винтовыми креплениями, замена потребует снятия штока для более удобной и надежной фиксации держателя. В нижеприведенном видео про ремонт электролобзика своими руками, наглядно демонстрируется процесс замены колодочного типа крепления. Если простыми пилкодержателями дела обстоят относительно просто, то замена быстрозажимного может вызвать некоторые затруднения, особенно у неопытного мастера. Начнем с того, что подобные типы крепления, по расположению рычагов, делятся на радиальные, боковые и фронтальные. Первый вид самый распространенный и запчасти для его ремонта можно найти, но последние 2 являются уникальными, заказать которые можно напрямую у производителя. В случае с радиальным типом крепления, можно приобрести рем комплект и попробовать перебрать его своими силами, но лучше всего будет купить его в собранном виде, вместе со штоком.

Электролобзик Фиолент: основные причины отказа

Замена штока

В первом случае, чтобы избежать данной поломки, достаточно внимательно и аккуратно обращаться с инструментом. Но если все же это произошло, придется выполнить замену поврежденного штока. Для этого нужно:

1. Убрать крышку корпуса, открутив 4 винта.
2. Снять со штока шайбы прямоугольной формы и удерживающие направляющие.
3. Выкрутить 4 болта и демонтировать крышку механизма. Под ней находится маховик и непосредственно шток.
4. Открутить по 2 винта, снять нижний и верхний держатели штока. Последний с пружиной, поэтому нужно убирать его аккуратно.
5. Демонтировать разрушенный шток с направляющими шайбами.
6. Смазать маховик и эксцентрик специальной смазкой для редукторов.
7. На новый шток надеть направляющие шайбы и установить на место.
8. В нижней части штока закрепить держатель пильного полотна.
9. Установить верхний и нижний держатель, прикрутить крышку механизма и поставить шайбы и удерживающие направляющие.
10. Вставить режущий инструмент и провести тестирование лобзика на холостом ходу и под нагрузкой. Если проверка не выявила отклонений, установить крышку корпуса.

Смазка инструмента

Во втором случае все намного серьезнее. Казалось бы, что сложного в смазке? Но ввиду того, что инструмент постоянно работает в экстремальных условиях, попадания древесной пыли внутрь устройства не избежать, приходится проводить сервисные работы по интенсивности эксплуатации, но не реже одного раза в год.

Смазать нужно все сопрягаемые детали и узлы. Для этого нужно разобрать электролобзик. Но если в первом случае вы, к примеру, ограничились только демонтажем штока, то теперь разбираем инструмент полностью и перемазываем все трущиеся поверхности деталей.

Для смазки производитель предлагает Литол 24, но он в редукторе электролобзика работать не будет, ввиду своей густой консистенции, поэтому его, как правило, смазывают маслами. Можно соединить Литол 24 с графитосодержащей смазкой Феол 2У в соотношении 3:1.

Доработка конструкции

Однако следует учесть, что теперь текучесть смазочной смеси выше, и после некоторой наработки она начнет попадать в ротор двигателя. Причиной тому является левосторонняя передача. При вращении ротора смазочная смесь захватывается зубьями и как по шнеку подается к ротору. Маслоотбойник, установленный внутри корпуса электродвигателя, не выполняет своих функций. Теоретически он должен отбрасывать поступающую смесь, но на практике этого не происходит. Это свидетельство несовершенства конструкции, предложенной производителем.

Чтобы избежать этой проблемы, необходимо сделать некоторую доработку. А точнее, поставить маслоотбойник не внутри, а снаружи корпуса электродвигателя. При этом, чтобы улитка маслоотбойника работала и отбрасывала масло, ее переворачивают.

Еще один нюанс. Диаметр посадочного отверстия Ø 9 мм, а диаметр наружной части маслоотбойника Ø 9,2 мм – он идеально перекроет проход для смазочной смеси. Но при его установке нужно приложить определенное усилие и насадку в виде трубы подходящего размера.

Кроме этого, на задний подшипник якоря целесообразно установить пылезащитную шайбу. Она убережет его от древесной пыли и продлит срок службы.

После этого необходимо собрать смазанный лобзик и протестировать его на работоспособность. После наработки 10 часов нужно проверить инструмент на предмет попадания смазки в корпус электродвигателя. Если все сделано верно, то такая опция исключена.

Виды поломок электролобзиков и как их устранить

Избежать поломки лобзика можно, если эксплуатировать инструмент с соблюдением рекомендаций производителя. Для начала вспомним, что инструменты классифицируют на два типа — бытовые и профессиональные. Отличаются они по качеству, поэтому бытовыми лобзиками нельзя долго и часто работать, в отличие от профессиональных. Как выяснить, какого типа лобзик — бытовой или профессиональный? Для этого необходимо взять инструкцию или техническое описание, и прочитать рекомендации производителя. Если производитель рекомендует пользоваться инструментом 15-20 минут, которые чередуются 10-минутными паузами, то этот прибор бытового типа. Профессиональными инструментами можно работать до 2-3 часов непрерывно, не беспокоясь об их перегреве и поломке.

Ломаются одинаково часто лобзики бытового и профессионального типа, а их ремонт зависит от типа поломки. Условно поломки делятся на механические и электрические. К механическим поломкам относятся неисправности редуктора, штока, подшипников и патрона, а к электрическим — двигатель, кнопка, регулятор, сетевой кабель, щетки. Дальше детально выясним виды неисправностей, а также способы их быстрого и правильного устранения.

Правила ровного пила электролобзиком

• Для идеально ровного пила необходимо использовать приспособление с увеличенной частотой движения полотна. Лучше выбрать большую пилку. В качестве направляющей подойдет доска. Предварительно подготавливают 2 струбцины с заготовкой и направляющей. Чтобы лобзик был свободно расположен, его кладут на возвышение. Рулеткой измеряют ширину материала, рисуют пометки, делают из них одну черту с помощью линейки.
• Направляющую кладут в нескольких сантиметрах от отреза. Ее прикрепляют струбцинами. Лобзик приставляют режущей частью к линии распила. Соединяют его с направляющей, прикрепляют ее струбциной. Нужно следить, чтобы она не двигалась.
• Те же манипуляции проделывают со другой стороны. Чтобы на дереве не осталось дефектов, зажимать нужно несильно.
• Следующий этап – переход к первой струбцине, проверка ее устойчивости и зажим. После этого включают электролобзик, выставляя самую большую скорость. На маятнике выставляют цифру 2. Пилку устанавливают по линии отреза. Направляющую придавливают к боку платформы и начинают пилить.
• Контролируя положение платформы, инструмент двигают вперед. Когда до конца останется совсем чуть-чуть, отпиленное нужно поддержать, чтобы оно не отломалось. Отрезанные части будут идеально ровными.
• Чтобы пила скользила плавно и легко, некоторые используют сменную пластину. Она бывает из разных материалов. Ее фиксируют на опорной подошве пилы. Шина и адаптер обеспечивают ровный распил.
• Некоторые материалы требуют дополнительного охлаждения. При работе с ними нужно держать возле себя миску с прохладной водой. Ее можно установить на опорной подошве.

Электролобзик – универсальный инструмент, незаменимый в хозяйстве. Знающие люди утверждают: сноровка в обращении с ним приходит с опытом. Чем больше тренироваться, тем лучшим будет результат.

Устройство электрического лобзика

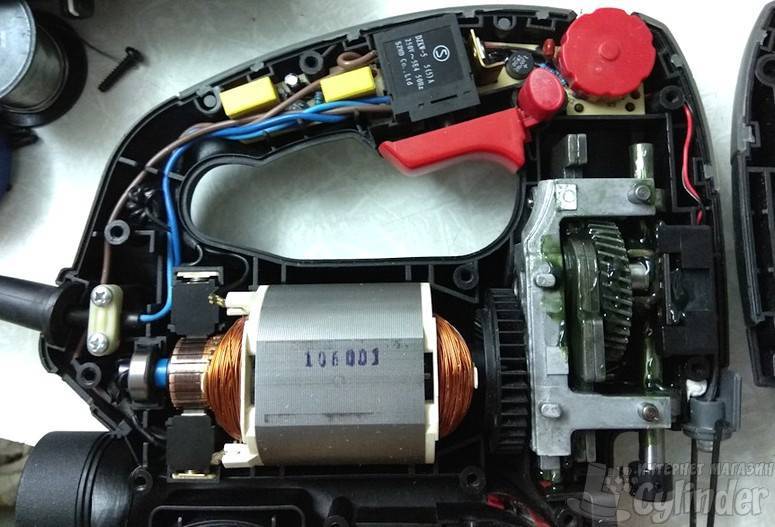

Устройство электрического лобзика  представлено в схематическом изображении:

Как и для прочих электроинструментов здесь показан способ преобразования электрической энергии в механическую.  На этот счет как бы тоже нет смысла рассказывать о передаточном механизме данного электроинструмента.

Что же из себя представляет сам электродвигатель для подобного типа электрического лобзика?

Коллекторный однофазный электродвигатель

Как Вы поняли, пояснение будет дано коллекторному электродвигателю, применяемому в электрических лобзиках.

Эл. схема коллекторного двигателя

Для лучшего усвоения данной  темы, — на фотоснимке показан укрупненный вариант  подобного электродвигателя,  который по своей электрической схеме ничем не отличается от электродвигателя применяемого в электрических лобзиках — с подключением к  внешнему источнику переменного напряжения с одной фазой.

рис.1

Коллекторные электродвигатели  способны  работать от  источников питания:

• постоянного тока;
• переменного тока.

В электрической схеме  \рис.1\ показан способ  последовательного  соединения двух обмоток статора электродвигателя,  с последующим соединением:  щетка — коллектор.

В следующем фотоснимке,  дано изображение обмоток статора электродвигателя — с тремя выводами проводов.

Почему именно три вывода проводов имеет обмотка статора электродвигателя? — Спросите Вы.

Два вывода проводов \из трех\  обмоток  статора электродвигателя предназначены для соединения в электрической цепи рабочего конденсатора.

рис.2

Конденсатор в электрической схеме \рис.2\  имеет соединение между началами выводов проводов двух обмоток статора — рабочей и пусковой.

Замена конденсатора — электродвигателя

При замене конденсатора, учитывается его:

• емкость;
• номинальное значение напряжения.

Предварительно, перед соединением конденсатора  уточняется, — между какими выведенными проводами показатель дисплея прибора \мультиметр\ укажет на суммарное значение сопротивления двух обмоток статора.   Именно такое  соединение конденсатора в электрической цепи будет являться правильным.

Измерение сопротивления обмоток электродвигателя

Отдельная обмотка статора имеет свое значение сопротивления.   Так для пусковой обмотки — значение сопротивления будет больше, чем для рабочей обмотки.

Проведением диагностики как для общего \суммарного \ значения  сопротивления двух обмоток статора так и для каждой отдельной обмотки, — можно определить либо исправность либо разрыв в обмотках.

рис.3

На рис.3 дано изображение ротора коллекторного \однофазного\ электродвигателя.  Концы проводов обмоток ротора имеют соединение с пластинами коллектора.

рис.4

Две обмотки ротора между собой соединены последовательно.  Электрический контакт с обмотками ротора  осуществляется соединением графитовых щеток с коллектором ротора.   Электрическая цепь электродвигателя замыкается на двух обмотках ротора.

Чтобы измерить сопротивление двух обмоток ротора, — достаточно подсоединить два щупа прибора \омметр, мультиметр с данной функцией измерения\ к контактам графитовых щеток.

Если показатель   сопротивления на дисплее прибора будет составлять  нулевое значение при измерении:

• двух обмоток ротора;
• двух обмоток статора,

— из этого будет следовать, что данные состоящие элементы в электрической цепи являются непригодными.   Тоже самое касается и при отсутствии сопротивления в электрической цепи электродвигателя.

Графитовые щетки

Графитовые щетки коллекторного электродвигателя при их износе — подлежат своей замене.  Данные детали как и прочие другие, имеются в продаже для каждого индивидуального  электроинструмента.

Полотна для электролобзика

Чтобы не создавать излишнюю нагрузку на сам электродвигатель, — полотно данного электроинструмента должно иметь заточенную кромку зубьев.

Заточка зубьев полотна выполняется соответствующим  натфилем.   Наборы надфилей имеются в продаже в большом ассортименте.

Набор надфилей Зубр с зажимной пластиковой ручкой

Полотно предварительно зажимается в слесарных настольных тисках.

Слесарные настольные тиски

Что касается подробностей проведения диагностики для электроинструментов, — дополнительную информацию Вы сможете получить — просмотрев данный блог.

Замена пусковой кнопки

Когда инструмент перестает реагировать на команду подачи энергии, первым делом стоит проверить пусковую кнопку, прозвонив её мультиметром. Убедившись в неисправности элемента, отсоединяем его контакты и вынимаем его из корпуса. На данном этапе, есть 3 варианта развития события:

• Кнопку можно попробовать разобрать и починить самостоятельно.
• Соединить провода напрямую и запускать инструмент путем включения вилки в розетку.
• Поискать подходящую кнопку в специализированных магазинах или рынках, и заменить.

В случае выбора последнего варианта, вся сложность будет в поиске, так как пусковой курок должен быть абсолютно идентичным стандартному. Возможно Вам повезет и необходимый элемент найдется в ближайшем магазине. Все зависит от места и модели инструмента. Процесс установки, полностью соответствует съему, только в обратном порядке. Соединяем провода с контактами и закручиваем корпус устройства.

Если Вы хотите произвести ремонт кнопки электролобзика самостоятельно, рекомендуем ознакомиться с нижеприведенным видеороликом, в котором данный процесс демонстрируется очень подробно.

Для схемы «Простой регулятор мощности»

Для устранения неисправности понадобится перемотка электромотора или замена неисправной части — статора или ротора Неисправность кнопки — если мотор инструмента работает со сбоями, то не исключается, что причиной этого является выключатель. Лобзиковый станок существенно облегчает работу с фигурными деталями Также невозможность делать радиус изгиба столь же малым, как при использовании ручного образца за счет особенностей крепления пилки.
Пуск и остановка двигателя производятся выключателем электроинструмента, причем в его выключенном состоянии устройство ток не потребляет и может неограниченное пора оставаться подключенным к сети. К каждой модели электроинструмента, производители в инструкции указывают рекомендуемые типы смазывающих веществ для редуктора. Если пробой проводника обнаружен в статоре, его необходимо отсоединить от корпуса лобзика.
Также можно сделать поменьше движение пилки в перпендикулярном векторе движения. При этом во всех видах конструкций, не только Dewalt и Holzstar, но и других производителей может обеспечить развороты образца на градусов

Есть ряд признаков, на которые требуется обратить внимание: корпус при работе слишком сильно начал греться; при включении и дальнейшей эксплуатации слышны нехарактерные звуки; коллекторные щетки искрят; двигатель не подлежит регулировке, наблюдаются другие неполадки.
Работа узла менеджмента подробно описана в . В разных моделях стоят практически идентичные втулки

А пилки, кроме длины, могут различаться по ширине от 2 до 10 мм , типу хвостовиков со штифтами или без и по толщине от 0,6 до 1,25 мм. Виной всему стало быстросъемное крепление пилки.
Ранее без такого приспособления работа с образцами ручного типа была куда более сложной. Самодельная конструкция крепится к верстаку при помощи струбцин.

Устройство электролобзика, применение, дополнительные возможности

Может показаться, что без нее можно обойтись, но тогда вам придется постоянно останавливать работу и смахивать опилки вручную. Ширина ее не должна превышать 30 см. Заготовка крепится на столе, потом под контролем мастера пила производит распил

Основные неисправности инструмента Как определить, нуждается ли электролобзик в ремонте или профилактических мерах? Конечно, важным критерием является мощность лобзика, но это не единственное, на что вы должны обращать внимание при покупке

Некоторые эксперты отверстие делают после установки рамы. Ранее без такого приспособления работа с образцами ручного типа была куда более сложной.

Каждые пол часа останавливаться на 5—10 минут. Понадобится перемотать обмотку ротора или заменить деталь полностью Межвитковое замыкание — еще причина поломки может заключаться в наличии межвиткового замыкания. Их мобильность зачастую дороже расширенного функционала этого самого станка. Оптимальной, на наш взгляд, является мощность в Вт. R7, С7, VD
Устройство и обслуживание электролобзика Phiolent, отзыв

Как пользоваться: правила эксплуатации и техника безопасности

Если скорость разреза нужно увеличить, не нужно давить на ручку лобзика и «подгонять» его. Лучше отрегулировать режим вращения мотора и маятника

Немаловажное значение имеет и правильный подбор пилки. Обрабатываемую деталь нужно надёжно закрепить на верстаке

Никогда не надо пилить, держа заготовку на весу в руках

Хороший крепёж даст хороший результат — точность среза, скорость и качество распиливаемых кромок. Прямолинейные разрезы выполняются с использованием линейки, которая входит в комплект лобзика (линейный фиксатор). Круглые отверстия и криволинейные линии на тонкой фанере или пластике лучше выпиливаются, когда лобзик закреплён лезвием вверх, а деталь подаётся к режущему инструменту. Ровные окружности можно делать при помощи кругореза. Делать разрез на тонкой металлической поверхности гораздо удобнее, если под лист подкладывать фанеру. Это предотвратит деформацию краёв металла. При заметном снижении скорости пиления, рекомендуется немедленно заменить пилку. Длительное использование затупившегося полотна вызовет перегрев двигателя со всеми вытекающими последствиями. Если срез нужно сделать под углом, используется смещение опорной подошвы на нужное количество градусов. При работе на морозе, желательно на 1–2 минуты запустить двигатель на холостом ходу. После этого можно работать в режиме нагрузок. По мере возможности делать перерывы в работе. Каждые пол часа останавливаться на 5–10 минут.

Дополнительно: Купить лобзик Интерскол по доступной цене, с доставкой.

Перечислим также основные правила техники безопасности.

1. Во время работы рекомендуется использовать рабочую одежду, в которой отсутствуют развевающиеся полы или свисающие рукава. Волосы должны быть убраны под головной убор. Положение тела — устойчивым.
2. Нельзя тормозить движение пилки руками или зажимом.
3. Недопустимо оставлять включённый и работающий инструмент без внимания.
4. Использовать инструмент только по назначению. Не стоит забивать гвозди ударами пилкой.
5. Обнаружив повреждения корпуса или другие функциональные поломки, нужно прекратить работу и устранить неполадку.
6. Включение и выключение сетевого шнура производится только при выключенном двигателе.
7. Не позволять несовершеннолетним детям играть с инструментом. Это опасно.

С практикой и опытом приходят знания. Но на первых порах начинающему пользователю пригодится информация о том, как и чем пилить разные детали.

1. Древесина, фанера и ламинат — это основные материалы, для резки которых предназначен лобзик. Если разрез черновой — использовать можно высокие обороты и колебания маятника. Это повысит скорость, но снизит качество и точность. Точные отрезки, в зависимости от плотности материала, пропиливают на средних оборотах, с выключенным маятником. Особенно это касается ламината, если происходит его точная подгонка. По шестибалльной шкале — 5,6.
2. Металлические детали, в том числе и трубы, режут на малых оборотах без включения маятника (или используют маятник на малом ходу). 1,2 скорость. Профнастил и листовое железо пилят на 1 скорости, следя за тем, чтобы края не заворачивались. Для алюминия и других цветных металлов скорость может подниматься до 3–4 уровня.
3. Пластик и оргстекло можно резать на высоких оборотах, но нужно следить за тем, чтобы материал не плавился. 4–6 по шестибалльной шкале.
4. Керамическую плитку, так же как и другие твёрдые виды каменной облицовки, обрабатывают на 4–5 скорости. Маятник устанавливают на начальных позициях.
5. Гипсокартон можно резать на высокой скорости и с максимальной раскачкой маятника. Естественное ограничение — уровень пыли. Если распил происходит в закрытом помещении, запылённость от раскроя может быть очень высокой. И поэтому обороты снижают.

Ламинат режется на высокой скорости с выключенным маятниковым механизмом

Механические неисправности электродрели

Такие поломки проявляют себя достаточно явно. Посторонние шумы, скрежет, заклинивание вала и пр.

Двигатель вращается медленно, обмотки сильно греются. Или при нормальном вращении слышен характерный гул (скрежет). Вероятнее всего – изношены или засорены подшипники ротора. Разобрав корпус дрели, аккуратно достаем ротор. Он извлекается вместе с подшипниками. Покрутив внешнюю обойму, вы сразу определите неисправность. Если подшипники вращаются туго – их необходимо промыть проникающей жидкостью (WD-40 или обычный керосин)

Затем между обоймами закладывается консистентная смазка для высоко оборотистых узлов. Подойдет «литол» или графитовая смазка для автомобильных подшипников.

Если между обоймами подшипников есть люфт – узлы надо менять.

Демонтаж производится специальным съемником или с помощью рожкового ключа.

При отсутствии шариков, обязательно найдите их в корпусе. Выпавшие предметы могут попасть между деталями двигателя или редуктора, и вывести из строя весь узел.

• Аналогичным образом диагностируются и ремонтируются подшипники вала патрона. Только демонтировать их без съемника не получится.
• Если установочное место внешней обоймы подшипника (постель) разношено (такое случается при заклинивании подшипника), потребуется изготовить вкладыши из тонкой жести. Иначе при вращении вала возникнут биения.
• Двигатель вращается в штатном режиме, из корпуса редуктора доносится шум, скрежет. Вал крутится неравномерно. Износ или разрушение шестерен редуктора.

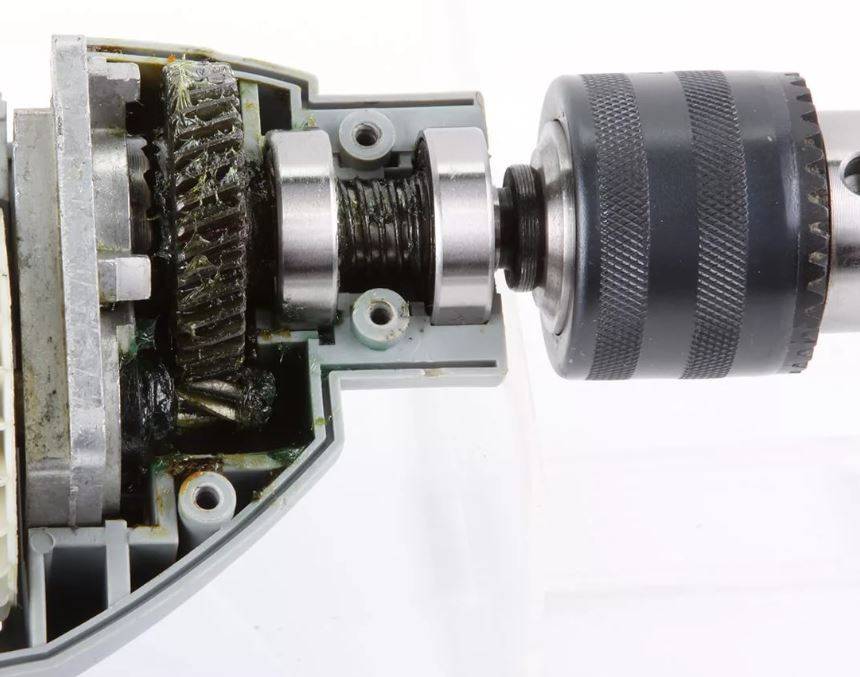

Разбираем корпус и осматриваем шестерни.

Желательно отмыть узел от старой смазки, и прокрутить вал на 360°, контролируя зацепление шестерней. Если выявлен люфт или чрезмерный износ зубьев – придется менять механическую часть.

Возможно, в корпусе редуктора просто скопилось большое количество пыли. Вместе со смазкой, образуется абразивная паста. В таком случае, после промывки узла просто заложите новую консистентную смазку.

Особенно, если вы часто сверлите каменные стены.

Сломан патрон. Для кулачковых устройств (под ключ) это большая редкость, конструкция надежная и простая. Узел подвергается воздействию пыли, поэтому внутренний механизм может банально заклинить. Чаще всего мелкими абразивными частицами забиваются направляющие захватов.

Если патрон плохо закручивается, его достаточно продуть сжатым воздухом и обработать проникающей смазкой.

Разбирать деталь без специального инструмента достаточно сложно. Если внутри механически сломался какой-то компонент, все равно придется менять узел целиком.

А вот быстрозажимные патроны напротив, легко разбираются и ремонтируются.

Они не такие надежные, и плохо переносят нагрузку. Чтобы разобрать такой патрон, достаточно снять пару стопорных шайб. Вы легко обнаружите сломанную или изношенную деталь, которую несложно будет заменить.

Выбор электролобзика

О том, как выбирать электролобзик, чем они отличаются и на что обратить внимание, мы подробно говорили в отдельной статье. Вкратце повторим основные моменты. Мощность лобзика влияет на его производительность

Чем больше мощность, тем толще заготовки, с которыми он справится, и быстрее работа

Мощность лобзика влияет на его производительность. Чем больше мощность, тем толще заготовки, с которыми он справится, и быстрее работа.

Регулировка оборотов электродвигателя и подкачка полотна совершенно необходимы, если вы будете работать не только с мягкой древесиной, но и с другими материалами.

Для разовой несложной работы сгодится любая модель лобзика. Но в общем случае для электролобзиков справедливо утверждение «дороже – лучше».

Профилактика поломок

Профилактические мероприятия всегда продлевают срок службы любого инструмента, в том числе и электролобзиков. В начале работ следует, открутив винты, раскрыть корпус. С помощью спирта и тряпочки х/б необходимо очистить все узлы от старой смазки. Затем в нужные точки наносится новая смазка (в соответствии с рекомендациями, прописанными в инструкции-памятке)

Очень важно обработать именно динамичные части агрегата (ток, редуктор)

Также существует еще ряд профилактических мер:

• использование только «родных» деталей;
• вырабатывать полотна процентов на 70 и затем их менять;
• применять полотна только те, что соответствуют характеру данных работ;

• во время работы нельзя «напрягать» чрезмерными механическими нагрузками;
• не реже одного раза в неделю чистить инструмент от накопившейся пыли;
• использовать смазочный материал WD-40;
• применять для очистки пылесос;
• нельзя ударять или ронять инструмент — это часто приводит к порче несущего штока;
• нельзя слишком сильно затягивать пилку в креплении;
• для слишком плотных материалов существуют специальные приспособления, их необходимо использовать;
• для каждого материала существует свой оптимальный режим работы (скорость, угол наклона и т. п.);

• основание опорного ролика должно не реже одного раза в неделю обрабатываться специальной технической смазкой;
• активно следует использовать технические кисти, чтобы обрабатывать инструмент после окончания работы;
• всегда нужно следить за вентиляционной решеткой инструмента и очищать ее от механических микрочастиц.

Как отремонтировать лобзик своими руками, вы узнаете из видео ниже.

Общая эффективность работы целого механизма, зависит от каждой его отдельно взятой детали. В случае с современным электрическим лобзиком, с относительно сложной конструкцией, дела обстоят именно так. Каждый элемент этого устройства призван выполнять определенную функцию ради общего результата – выполнения контролируемого распила. При возникновении неполадок на одном из узлов механизма, работоспособность инструмента может снизиться, вплоть до нуля. Чтобы вернуть свой аппарат в строй, достаточно найти и устранить “слабое звено”. О том, как починить электролобзик своими руками, и уменьшить дальнейший износ его деталей, расскажем далее.
