Ремонт болгарки своими руками

Болгарка: ремонт своими руками

Вы заметили, что инструмент всегда ломается в ту минуту, когда он вам особенно нужен? И что делать? К мастерам по ремонту бежать некогда, а, может быть, и не добежать. Может быть, попробовать отремонтировать своими руками? Ведь не боги же сделали. Возьмем для образца болгарку.

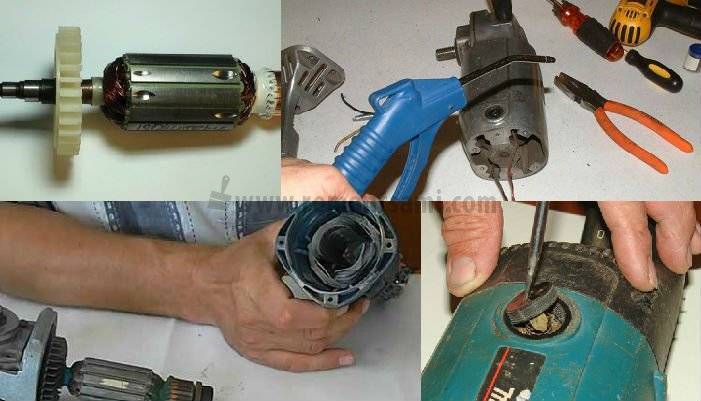

Любой, даже очень сложный механизм, состоит из крупных и мелких деталей. Болгарка не исключение. Ее главные узлы и детали:

Корпус;
Статор;
Ротор;
Редуктор;
Соединительный провод;
Выключатель.

Узлы можно разделить на электрические и механические. Электрические – статор, ротор, соединительный провод. Механические – корпус и редуктор. Конечно, есть еще кнопка, вилка, щетки.

Якорь (ротор) состоит из:

Вала;
Обмотки;
Контактного коллектора;
Щеткодержателя и щеток;
Шарикоподшипников.

Для ремонта потребуется минимальное количество инструмента – отвертка обычная и со специальной коронкой, плоскогубцы, мультиметр, изолента, густая смазка для редукторов. Если все это у нас есть, то можно приступать к ремонту своими руками.

Основные неисправности, причины их появления и методы ремонта

Для упрощения задачи поиск неисправности и ремонт необходимо выполнять системно. Не надо спешить разбирать инструмент. Сначала определимся с типом неисправности. Самая главная неприятность – болгарка не включается. Что необходимо проверить:

Исправность сетевой розетки;
Исправность соединительной вилки;
Целостность соединительного провода.

Якорь электродвигателя + ()

Если эти элементы исправны, то осматриваем контактные щетки. Щетки служат для передачи питающего напряжения на контакты коллектора электродвигателя. К этим контактам припаяны обмотки якоря. Если одна из щеток не контачит или вообще обломана, то электрический ток не будет поступать на обмотку и болгарка работать не захочет.

Для того чтобы осмотреть состояние щеток необходимо:

Найти на корпусе две соосные резьбовые заглушки;
Аккуратно открутить их;
Извлечь щетки.

Щетки подпружинены, поэтому надо постараться не потерять пружинки. Извлеченные щетки должны быть одинакового размера. На них будет некоторый износ, но не должно быть сколов и поперечных трещин, которые могли бы нарушить контакт.

Если щетки в нормальном состоянии, то придется осмотреть якорь двигателя. Этот узел только называется якорем, а на самом деле с якорем не имеет абсолютно ничего общего.

Это центральный вал двигателя, на котором размещена обмотка и коллекторный венец. Иногда из-за больших нагрузок между щетками и контактами коллектора возникает сильная искра.

Что необходимо сделать, чтобы привести якорь в порядок? Надо взять обычную белую резинку, которой пользуются чертежники и любители порисовать. Уголком резинки надо потереть контакты. Пленка из окислов должна очиститься и засиять медным блеском.

Если и эта операция не дала результатов, то необходимо вскрыть корпус болгарки и осмотреть состояние внутренних проводов, фазосдвигающего конденсатора и обмотки.

Обмотка должна иметь ровный цвет лака, которым покрывают обмоточный провод. Потемнение или почернение провода или его участков свидетельствует о коротком замыкании обмотки.

Эту неисправность своими руками устранить сложно, потребуется замена якоря.

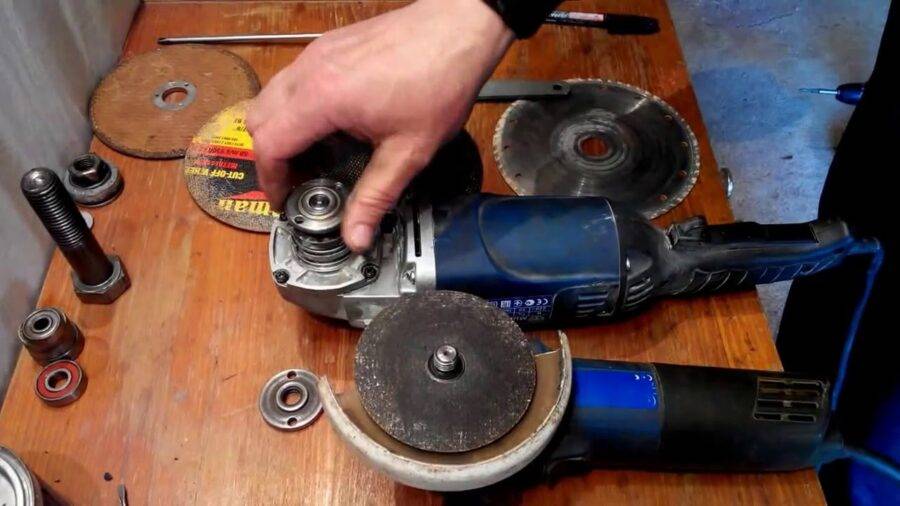

Ремонт редуктора + ()

Задача редуктора – передать вращение вала электродвигателя к диску болгарки. Причем, поскольку у нас угловая шлифовальная машина, то и редуктор у нас угловой. Чтобы его осмотреть необходимо:

Снять диск, если он был установлен;
Снять защитный кожух;
Выкрутить четыре винта на корпусе редуктора.

После этого редуктор должен выйти из корпуса. Неисправностей здесь немного:

Поломка или значительный износ зубьев шестерен;
Поломка вала;
Отсутствие фиксации шестерен на валах.

Вышедшие из строя элементы редуктора необходимо заменить. Замена шестерни ничего сложно не представляет. Затем редуктор смазывается хорошим слоем густой смазки и устанавливается на место.

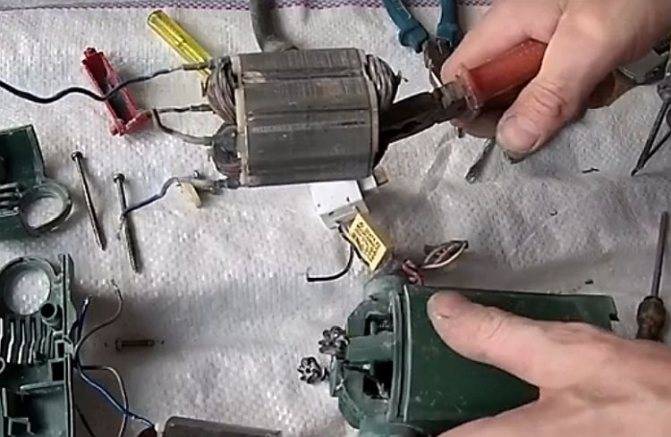

Ремонт статора болгарки + ()

Статором называют ту часть электродвигателя, которая неподвижно закреплена в корпусе. Она предназначена для создания электромагнитного поля, в котором вращается якорь.

Основная неисправность статора – обрыв обмотки или ее сильный перегрев. Чем опасен перегрев? При перегреве обмоточных проводов перегревается и защитный изоляционный лак, который их покрывает. Нарушение лаковой изоляции приводит к короткому замыканию витков обмотки.

Даже замыкание одного витка обмотки полностью выводит болгарку из строя. Обмотка сразу же начинает перегреваться и дымить. Вал вращается медленно или вообще перестает вращаться.

Чтобы отремонтировать статор придется менять обмотки на новые или перематывать. Но перемотка статора – процедура не для новичков.

Мелкие поломки и их устранение

В случаях, когда болгарка отказывается включаться при нажатии кнопки пуска, причина может быть несущественной и, скорее всего, ремонт можно произвести самому без помощи специалиста. При этом нужно руководствоваться главным правилом — начинать с самых простых узлов и двигаться к более сложным. Причиной поломки болгарки в таком случае может быть обрыв проводки на участке силового провода и щеток.

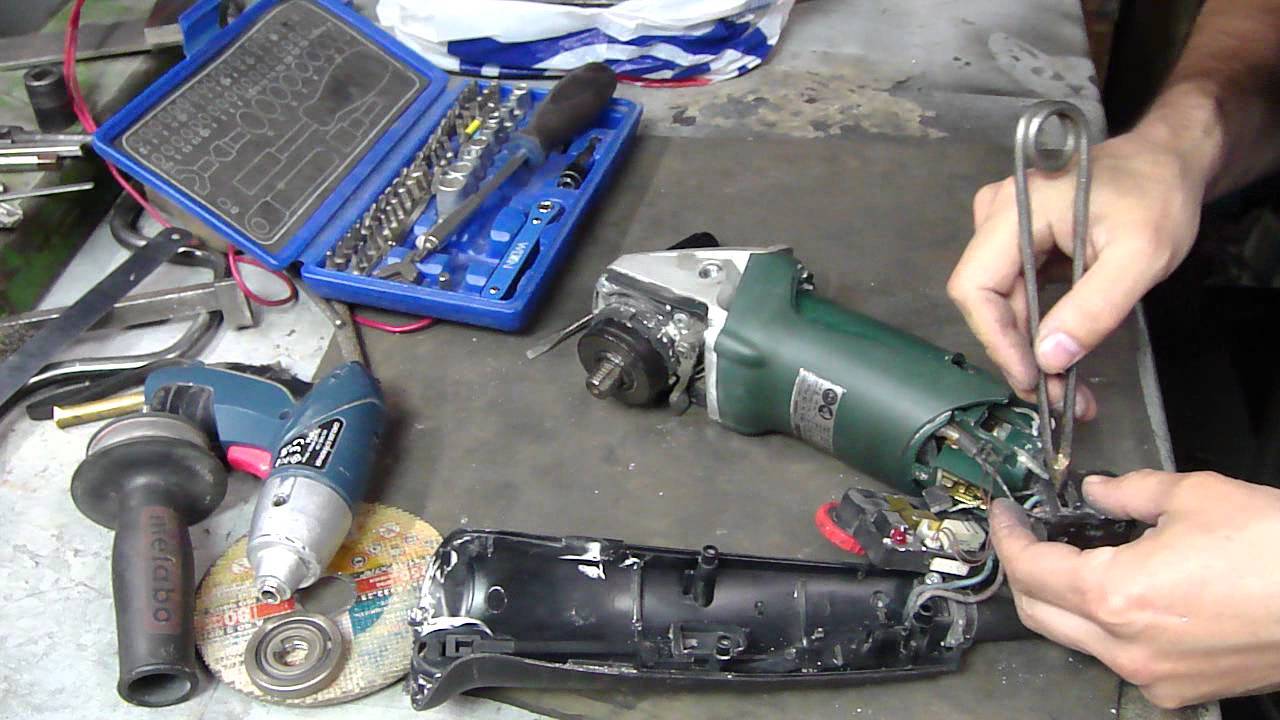

В первую очередь необходимо отключить болгарку от сети, после чего осмотреть кабель на предмет повреждений. После этого нужно разобрать корпус и проверить подключение кнопки питания и щеток. При повреждении провода его можно заменить новым, а разорванную электрическую цепь восстановить. Если после проверки кабеля и электрической цепи ток поступает к механизму, но пуск не производится, то проблема может быть в самой пусковой кнопке.

Следует проверить кнопку и при обнаружении неисправности устранить ее или заменить кнопку

Кнопку нужно осторожно разобрать, при этом желательно маркировать клеммы и провода

При обратном подключении важно правильно подключить контакты, так как неправильная установка может стать причиной перегорания обмотки и заклинивания якоря

После проверки работоспособности силового провода и кнопки нужно проверить регулятор скорости оборотов, который имеется в некоторых моделях УШМ

Если неисправности не обнаружены, то нужно обратить внимание на щетки и при необходимости заменить их, а также зачистить все контакты

Неисправны графитовые щетки

Основной причиной неисправности могут быть щетки. В зависимости от нагрузок и длительности работы болгарки щетки могут прослужить полгода, год или два, потом износиться, а инструмент может перестать работать. Замена старых деталей на новые производится при отключенном кабеле и разобранном корпусе. При помощи отвертки нужно отвинтить щеткодержатели и изъять старые щетки. Они также могут быть закрыты заглушками в корпусе, и тогда корпус разбирать не придётся.

Щетки должны меняться только на аналогичные по размеру и материалу изготовления, а после замены щетки притирают — болгарка некоторое время работает на холостом ходу. При неисправной кнопке пуска работать болгаркой запрещается, так как это может привести к заклиниванию отрезного диска, его разрушению и непредсказуемым последствиям. Регулятор скорости — это устройство плавного пуска болгарки, и после возникновения неисправностей в его работе он требует замены, так как ремонт будет затруднительным и почти невозможным.

Как отремонтировать якорь в домашних условиях

Из-за якоря происходит треть поломок шуруповёрта. При каждодневном интенсивном режиме работы неисправности могут возникнуть уже в первые полгода, например, при несвоевременной замене щёток. При щадящем использовании шуруповёрт продержится год и более.

Якорь можно спасти, если не нарушена балансировка. Если во время работы прибора слышен прерывистый гул и идёт сильная вибрация, то это нарушение балансировки. Такой якорь подлежит замене. А отремонтировать можно обмотку и коллектор. Небольшие короткие замыкания устраняются. Если повреждена значительная часть обмотки, её можно перемотать. Изношенные и сильно повреждённые ламели проточить, нарастить или впаять. К тому же не стоит браться за ремонт якоря, если вы неуверены в своих возможностях. Лучше его заменить или отнести в мастерскую.

Проточка коллектора

Со временем на коллекторе образуется выработка от щёток. Чтобы от неё избавиться, необходимо:

Проточить коллектор, используя резцы для продольного обтачивания, то есть проходные резцы. Проходной прямой резец
Ещё нам необходим обратный конус для центрирования по подшипнику. Сделайте в нём отверстие до 8 мм.
Обратный конус
Так как медь тягучая, отрегулируйте станок на количество оборотов от 600 до 1500 в минуту.
Первичная подача по половине деления. Когда резец слегка коснётся изделия, произведите продольную проточку всего коллектора. По образовавшемуся блестящему рисунку вы увидите состояние ламелей, все неровности поверхностей.
Если коллектор ровный, то проточка будет равномерной.
Если есть ямки, то продолжайте проточку, пока поверхность не выровняется.
Для последнего прохода нужно подать резец на одну четвёртую от деления.
Для полировки возьмите наждачную бумагу с тысячной зернистостью и включите станок так, чтобы якорь вращался в ту сторону, в которую вращается во время работы.

Не забудьте очистить ротор от стружки, чтобы не произошло замыкания.

Видео по теме

Как перемотать якорь

Перед тем как разобрать якорь, запишите или зарисуйте направление обмотки. Оно может быть влево или вправо. Чтобы его определить правильно, посмотрите на торец якоря со стороны коллектора. Наденьте перчатки, возьмите острые кусачки или ножовку по металлу. Удалите лобовые части обмотки. Коллектор нужно почистить, а снимать необязательно. Аккуратно, не повреждая пазовые изоляторы, выбейте стержни оставшихся частей обмотки с помощью молотка и металлического зубила.

Видео: Снимаем обмотку

Надфилем, не повреждая плёнки изолятора, удалите остатки пропитки. Посчитайте проводники в пазу. Высчитайте число витков в секции и измерьте диаметр провода. Нарисуйте схему. Нарежьте из картона гильзы для изоляции и вставьте их в пазы.

Видео: Намотка влево и вправо

После намотки сварите выводы секций с петушками коллектора. Теперь проверьте обмотку тестером и индикатором короткого замыкания. Приступайте к пропитке.

Инструкция по пропитке (с учётом регулятора числа оборотов)

Убедившись в отсутствии проблем, отправьте якорь в электродуховку на прогрев для лучшего протекания эпоксидной смолы.
После прогрева поставьте якорь на стол под наклоном для лучшего растекания по проводам. Капните смолой на лобовую часть и медленно крутите якорь. Капайте до появления клея на противоположной лобовой части.
Пропитка под наклоном
Расположите якорь горизонтально и капайте на обе лобовые части. Крутите якорь до потери текучести.
Оставьте в вертикальном положении до полной полимеризации. Сушка якоря на воздухе до полимеризации

В конце процесса слегка проточите коллектор. Балансируйте якорь при помощи динамической балансировки и болгарки. Теперь проточите окончательно на подшипнике. Необходимо прочистить пазы между ламелями и отполируйте коллектор. Сделайте окончательную проверку на обрывы и замыкания.

Для чего применяется УШМ и как устроена

Угловая шлифовальная машина (УШМ), или «болгарка», прочно вошла в бытовую и производственную жизнь не только мастерового человека, но и простого обывателя, которому нравится комфортно решать слесарные и столярные задачи. Популярность этого электроинструмента обусловлена простотой, универсальностью и многофункциональностью применения.

С помощью различных дополнительных насадок болгарка может резать металл, шлифовать различные поверхности, очищать их от ржавчины или старых лакокрасочных покрытий. В арсенале УШМ есть такие функции, как заточка режущих инструментов, штробление бетонных стен, резка керамической плитки или камня.

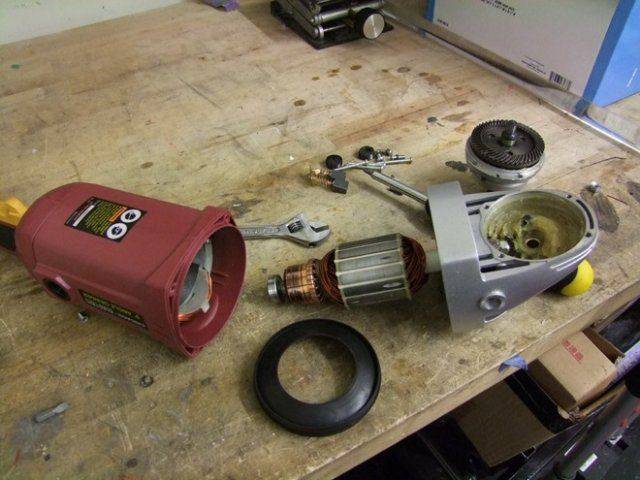

Устройство болгарки

Конструктивно болгарка представляет собой электродвигатель мощностью от 500 до 2000 Вт, который преобразует силу электрического тока во вращательное движение. Этой же цели служит планетарный редуктор, состоящий из двух основных шестерней с прямой или конусной зубчатой передачей. Вращение шпинделя рабочего вала осуществляется в режиме прямой передачи, скорость определяется соотношением числа зубьев редуктора. Некоторые болгарки оснащены электронным блоком плавного пуска двигателя и регулировкой скорости вращения.

Профессиональная УШМ с регулировкой оборотов двигателя

Тип электродвигателя — асинхронный, однофазный. Электродвижущая сила возникает при взаимодействии обмотки ротора в магнитном поле статора, неподвижно закреплённого в корпусе. Благодаря угловой передаче вращательного момента, значительно повышается уровень безопасности при работе. В случае заклинивания диска в вязком материале, не происходит реактивного вращения корпуса инструмента, что предотвращает возможные травмы оператора.

Как собрать болгарку Интерскол

Алгоритм сборки болгарки Интерскол следующий:

В корпус вставляется статор;
Статор накрывается пластиковой защитой;
В статор вставляется ротор с защищенной резиновой втулкой на подшипнике коллектора;
Второй конец ротора вставляется в корпус редуктора;
На ротор насаживается ведущая шестерня и фиксируется гайкой с правой резьбой;
Корпус редуктора крепится к корпусу статора четырьмя винтами;
Проверяется плавность вращения ротора;
На корпус редуктора надевается крышка с ведомой шестерней;
Закручивается 4(четыре) винта крепления крышки редуктора;
Проверяется плавность проворачивания шпинделя инструмента;
Устанавливаются угольные щетки;
Надевается задняя крышка или собирается ручка;
Производится пробный пуск инструмента, проверяется плавность работы.

По приведенному алгоритму собираются все без исключения болгарки семейства Интерскол.

Несколько особенностей при разборке и сборке болгарки Интерскол:

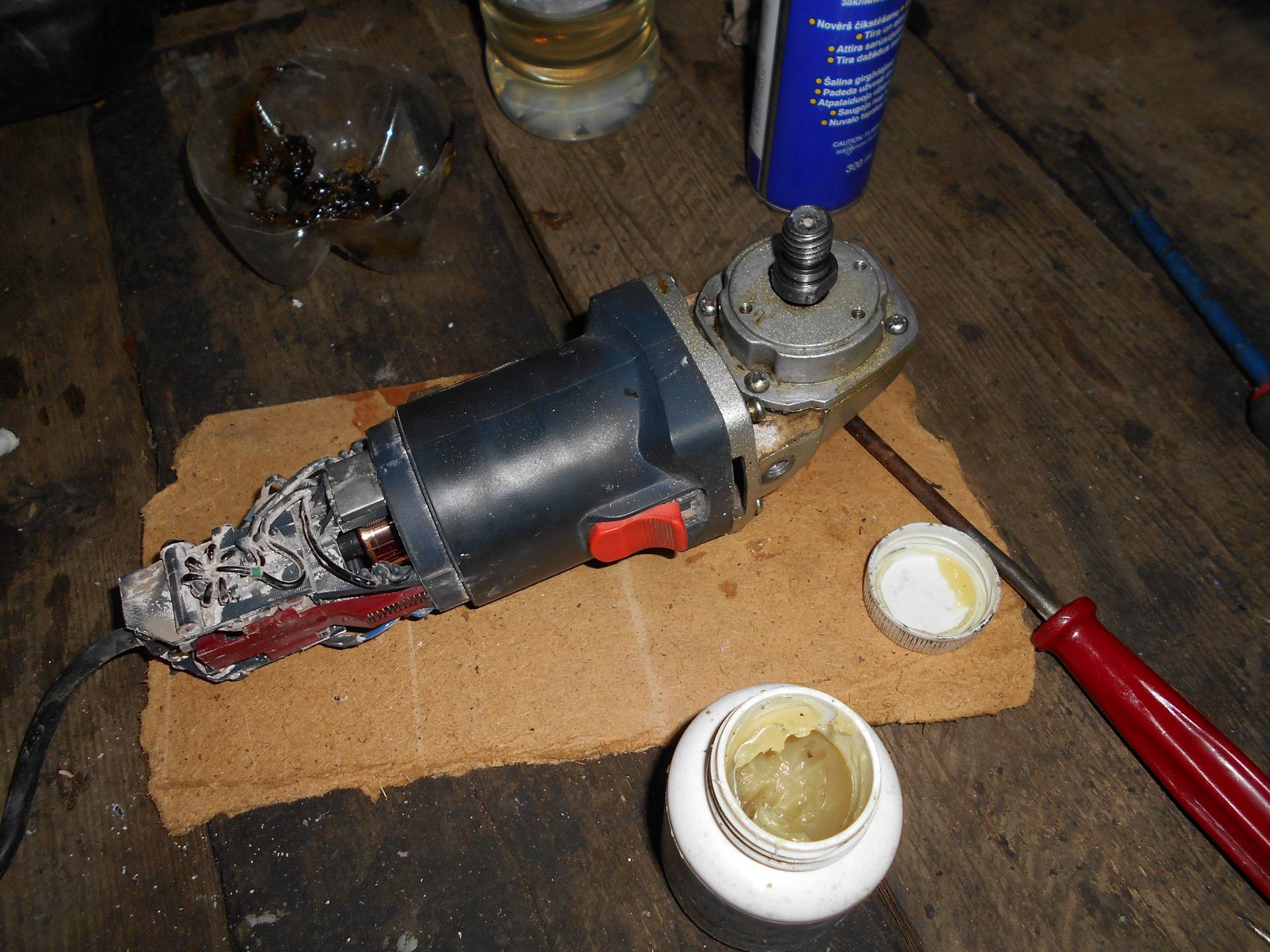

Для качественного удаления старой смазки с корпуса редуктора, последний лучше разогреть профессиональным феном до жидкого состояния смазки и после чего ее удалить;
В некоторых моделях болгарок Интерскол ведущая шестерня фиксируются на валу двумя гайками, одна из которых стопорная под ключ S=12;
Аккуратно раскручивайте или затягивайте фиксирующую гайку ведомой шестерни ротора в болгарках Интерскол ушм 115;
Закладывайте в корпус редуктора смазки, составляющей меньше половины его объема;
При разборке внимательно осматривайте состояние ламелей коллектора, на нем не должно быть следов подгорания и выработанных дорожек.

УШМ Bosch GWS 750-125 .

На 100Вт слабее предыдущей. А самое главное страна производства — России.

Абсолютно другая компоновка, кстати, крышка корпуса подшипника здесь металлическая, и подшипник шпинделя можно заменить отдельно от неё. Но самый главный минус – страна сборки, честно, даже китайские модели надёжнее.

Характеристики данной болгарки:

Мощность: 750Вт
Число оборотов: 11000об/мин
Диаметр диска: 125мм
Наличие виброручки: нет
Плавный пуск: нет
Вес: 1,8кг
Страна производства: Россия

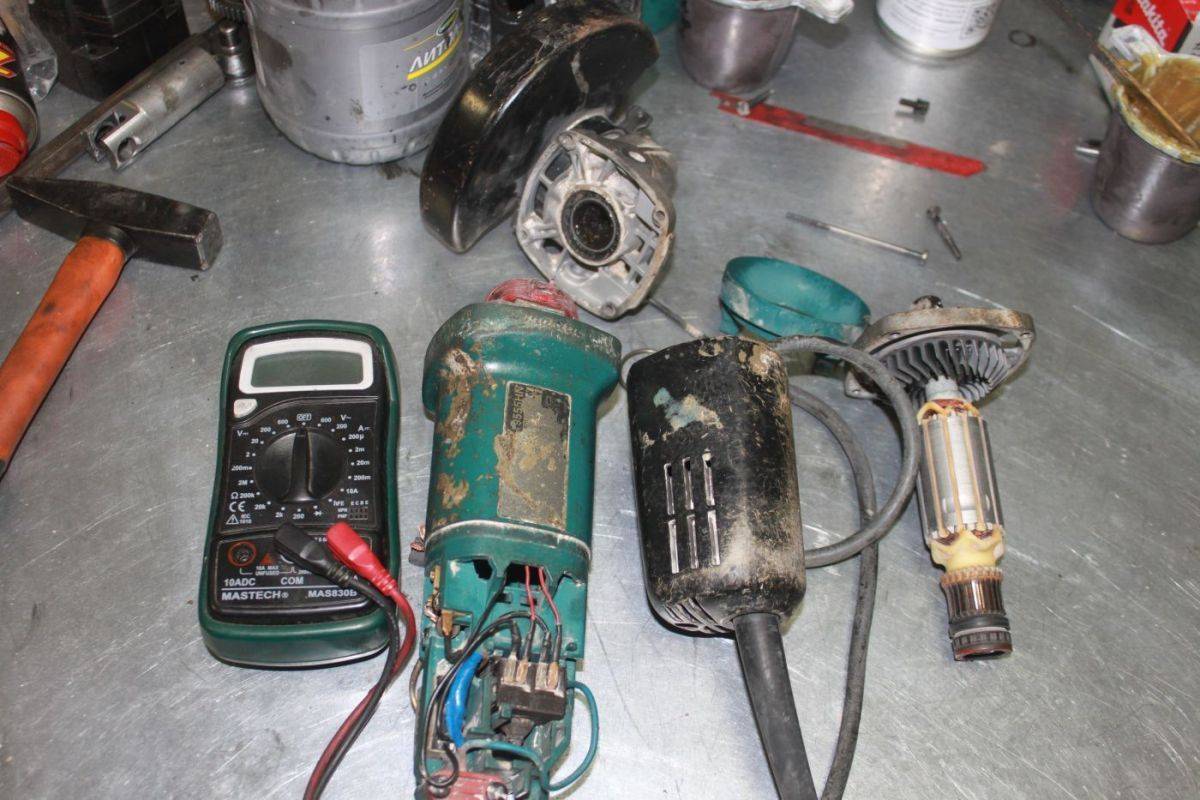

Эта ушм перестала включаться. Первым делом снял заднюю крышку, чтобы прозвонил сетевой кабель и кнопку – исправны. Осмотрел щёточный узел, одна из щёток не доставала до коллектора якоря. Достал щётки, почистил от налипшей пыли сами щетки и щёткодержатели, вставил на место и включил.

Обороты не набирает, гудит и искрит. Вынимаю щётки и откручиваю корпус редуктора от корпуса двигателя. На заднем подшипнике якоря резиновая втулка значительно меньше, но это обосновано компоновкой. Чтобы достать якорь из корпуса редуктора нужно открутить и снять фланец, иначе якорь из редуктора не выйдет. Я открутил гайку фиксирующую шестерню и вынул якорь из подшипника (предположил, что подшипник зафиксирован стопорным кольцом в корпусе редуктора, но оказалось – нет, надо было деталировку смотреть).

И воспользовавшись прибором для диагностики якорей и статоров сначала прозваниваю якорь, и получаю межвитковое замыкание обмоток. Подключаю на прозвонку статор и аналогичная ситуация, межвитковое замыкание обеих обмоток. Причина такого результата – перегрузка.

Ремонт оказался около стоимости нового инструмента, клиент отказался, так что собираем обратно.

Обе ушм использовались на стройке. Стоимость зелёной болгарки выше, чем синей. Ремонт примерно одинаковый вышел по сумме.

Вот такие болгарки, к зелёному бошу я всё равно отношусь не очень, но для бытового использования конкретно этой машинки хватит с запасом, а вот синий инструмент Российского производства, не важно, болгарка это или перфоратор или какой-то другой инструмент лучше обходить стороной. Это моё личное мнение и с вашим может не совпадать

На этом я заканчиваю, сравнение не самое удачное вышло, но видно как может отличаться инструмент одного и того же назначения от одного производителя.

Спасибо что дочитали до конца, ставьте лайки, подписывайтесь, если было интересно.

Всего хорошего, и удачного дня! =) А я пошёл спать.

FakeHeader

Comments 218

Сегодня сделал то же самое, но более коряво, т.к. у меня руки-крюки)

главное что все получилось)))

проездил почти год, потом машину продал, с покупателем общаемся до сих пор, и до сих пор все работает

Просто и гениально!)

Подобная беда с генератором была на бывшей десятке. Колхозил колхозил с 3 регуляторами напряжения, но так толком ничего и не сколхозил. А вся беда была в контакных кольцах. На родных кольцах был износ и было решено поменять их. Купил кольца, поставил, припаял, заодно сменил подшипники, но фишка в том, что в продаже эти кольца такого г.ного качества, шершавые с элипсом. Шершавость я шкуркой убрал, а элипс нет. В итоге то и дело возникали проблемы с регулятором напряжения, то щетку от постоянной вибрации оборвало, генератор работал, но напряжение просело. Опять был колхоз с регуляторами. И снова не надолго. В итоге плюнул купил новый регулятор напряжения, поставил но проблемы исчезли не надолго. Контакные кольца как на твоем фото, уж очень хреново держатся на пластике. В итоге кольца стали болтаться, пришлось покупать новую контактную групу. При замене в очередной раз колец обломился поводок обмотки якоря. Дело в том, что на заводе обмотка якоря к контактным кольцам приваривается контактной сваркой, а когда снимаешь заводские кольца провод надо отрывать от сварки. В общем там все тютелька в тютельку, притык в притык. После того как обломился провод, я решил его наростить, единственно возможным вариантом туда подлезть было оборвать крыльчатку. Крыльчатку я сорвал, кольца поставил, провод напаял, но вот крыльчатку поставить назад проблема. Сперва думал отдать сварщику, чтобы точечной сваркой прихватил, но подумав что замена колец может быть еще отказался от сварки. Решил засверлить крыльчатку и якорь и в якоре нарезать резьбу М4

Но якрь сверлить нужно осторожно и не глубоко, дабы не просверлить железо насквозь и не повредить обмотку. Засверлил, нарезал, прикрутил, собрал и гена заработал опять, и опять не надолго

Колхоз с крыльчаткой нарушил балансировку, снова стали болтаться кольца на контактной группе. Снова замена конт. колец, убрал крыльчатку, собрал так. Поставил, он заработал, но через неделю или две снова сдох.

ИТОГ плюнул я на все, пошел в магазин и за 3200 купил новый генератор на 140 А с каким то там микропроцессорным регуляторором напряжения. Поставил и забыл все проблемы. По БК напряжение было стабильно 14,2-14,6 В. Включенный ближний + дальний + печка + мафон + обогрев стекла = 14,1-14,2 В.

Старый генератор так и валяется. На его восстановление спустил около 200 р. на подшипники, менял сам есть съемник. 70+90+100 = 260 р. трижды купленные контактные кольца. 270 р. регулятор напряжения. Сверла 3,7 мм — 2 шт. — 40 р. + метчик М4 — 30 р. прикрутить крыльчатку = 70 р. В итоге 800 рублей коту под хвост.

сделать тоже можно по разному.я думаю что моя кухня прослужит долго)) вопрос только по графитовой щетке. она сотрется быстро

поверь, в брянской области есть такие населенные пункты, где такого точно не найти. во всяком случае при объяснении продавцам того, что мне нужно-на меня в 4 магазинах посмотрели круглыми глазами)))

Если в Брянской обл. нет — то заедь в Беларусь, в любом автомагазине найдешь

до беларуси ехать 400 километров. не дороговато ли коллектора обойдутся?

основная проблема это то что около 90% генераторов (и 100% генераторов за последние 7 лет) идут с меднографитовыми щётками- они то и убивают генератор если использовать щётки из чистого графита то ресурс генератора увеличивается втрое, при уменьшении ресурса самих щёток всего вдвое вот и считайте НИКОГДА не используйте МЕДНОГРАФИТОВЫЕ щётки

Это в корне неправильное и некомпетентное суждение. Щетки графитовые — применяются в электроинструментах (переменка 220В), имеют высокое внутреннее сопротивление В генераторах же применяются только! меднографитовые щетки, имеющие низкое сопротивление. Токосъемные кольца (как и щетки) — в конструкции генератора являются заменяемыми элементами.

Устройство и электрическая схема болгарки

За долгие годы существования такого инструмента, как УШМ, ее внешний вид, а также внутреннее устройство практически не изменились. Чтобы произвести ремонт болгарки своими руками, необходимо знать устройство ее механической части, а также электрической.

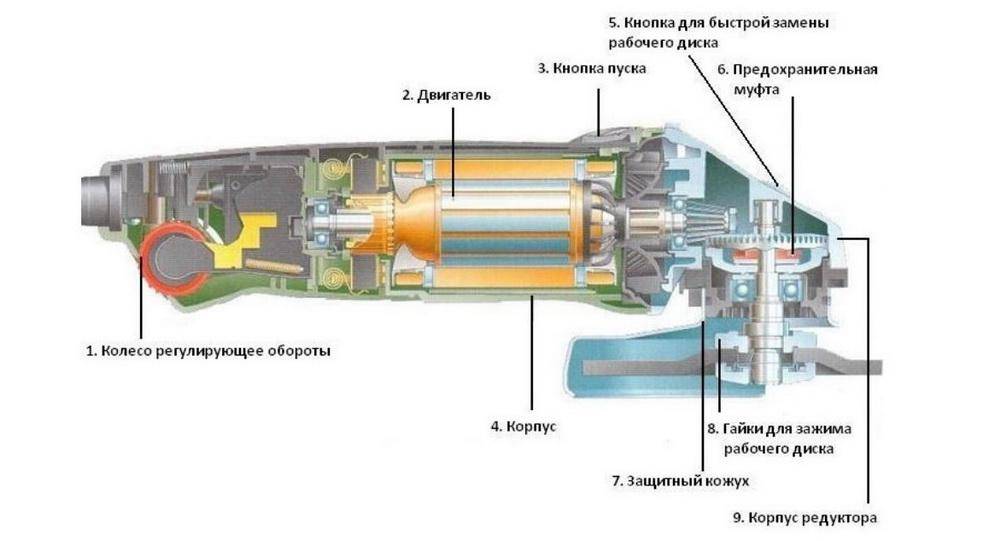

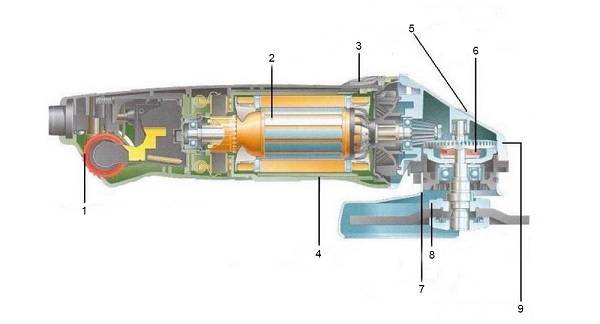

Если посмотреть на рисунок, приведенный ниже, то можно увидеть, из каких частей состоит УШМ.

Колесико для регулировки оборов шпинделя агрегата.
Электрический двигатель, состоящий из ротора и статора.
Пусковая кнопка. Иногда к ней подключается система плавного пуска.
Корпус из ударопрочного пластика.
Кнопка для фиксации шпинделя (используется при смене инструмента).
Предохранительная муфта. Защищает двигатель от перегрузки, при заклинивании инструмента.
Защитный кожух. Закрывает инструмент и защищает пользователя от вылетающих частиц обрабатываемого материала, а также предотвращает травмирование человека при разрушении инструмента, например, абразивного диска.
Гайка, зажимающая инструмент. Откручивается с помощью специального ключа, идущего в комплекте с электроинструментом. Также существуют быстрозажимные гайки, которые можно открутить без ключа.
Корпус редуктора и сам редуктор. Состоит из блока шестерен, которые передают вращательные движения от ротора на шпиндель с инструментом.

На рисунке ниже показана электрическая схема болгарки.

Электрическая часть УШМ имеет следующие элементы:

электрический кабель с вилкой для подключения к электросети;
кнопка пуска;
статор;
электрические щетки (угольные или графитовые);
коллектор;
якорь (ротор).

На следующем рисунке показана схема подключения болгарки, а именно ее двигателя.

Все составляющие электродвигателя выполняют определенные функции.

Ротор – это вал, на котором размещены катушки и коллектор. Ротор, вращаясь в магнитном поле статора, передает вращательное движение на редуктор УШМ.
Коллектор. Представляет собой часть ротора, к которой подведены все управляющие кабели. Через коллектор проходят электрические сигналы от блока управления к двигателю. Именно к коллектору подсоединяются электрощетки.
Электрощетки. Главная их задача — это передача электрического тока от силового кабеля на коллектор.
Статор. Представляет собой катушку с определенным числом витков. Задача статора заключается в создании магнитного поля, которое, взаимодействуя с якорем, приводит последний в движение.
