Как разобрать и собрать бензопилу Штиль 180: алгоритм, нюансы, видео

Снятие маховика

Маховик бензопилы Штиль 180 закручен с большим усилием, поэтому для его снятия потребуется головка с металлическим воротком. Гайка, удерживающая маховик, откручивается головкой на 13.

Для блокировки коленчатого вала от проворачивания, нужно открутить свечу и через свечное отверстие установить стопор поршня, если его нет, можно использовать старый шнурок от стартера, с навязанными на него узлами и погруженного в цилиндр через свечное отверстие.

После того как поршень в цилиндре заблокирован, можно откручивать гайку маховика. Резьба в гайке обычная, поэтому крутить нужно в левую сторону. Ослабив гайку, снимать её до конца не нужно, достаточно выкрутить до момента, когда её верхняя кромка сравняется с кончиком вала, после чего выколотка из мягкого металла устанавливается на гайку и делается резкий удар по ней. Таким образом, маховик от резкого удара соскакивает с вала и его можно легко снять без помощи дополнительных инструментов.

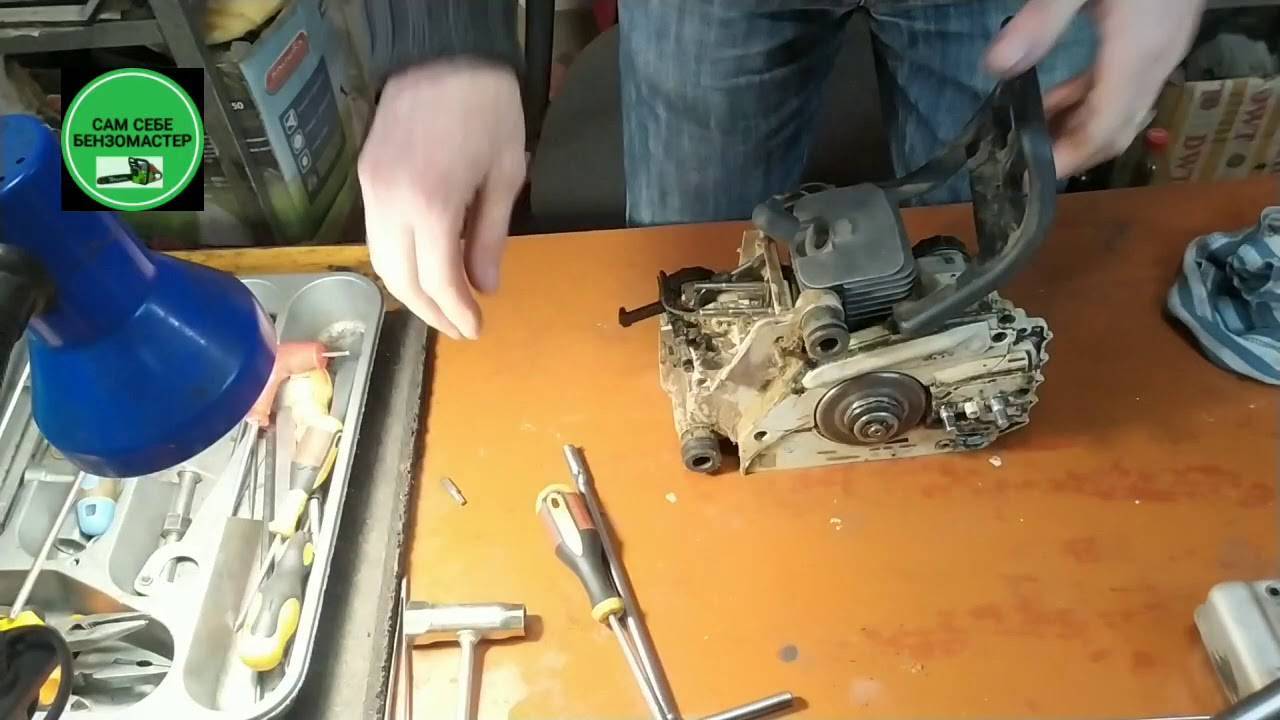

Снятие и разборка двигателя

Двигатель удерживают 4 винта установленные на днище бензопилы Штиль 180. Для снятия необходимо их раскрутить, после чего аккуратно вынуть двигатель из посадочного места и резинового патрубка карбюратора.

Для разборки двигателя раскручиваются 4 винта картера, и он снимается, далее можно вынуть коленчатый вал в сборе с сальниками, подшипниками и поршневыми кольцами.

Снятие подшипников и сальников обычно не требует дополнительных инструментов, но если, подшипники были напрессованы на вал с усилием, то для демонтажа понадобится специальный съемник.

Для снятия поршня с шатуна, потребуется вынуть стопорное колечко из посадочного гнезда, при помощи тоненькой отвертки, далее с противоположной стороны выдавливается поршневой палец, после чего поршень убирается в сторону.

Снятие и разборка двигателя

Виды поломок

Перед началом работ по нахождению неисправности бензопилы «Штиль 180» необходимо подготовить инструменты и дать возможность остыть двигателю, исключив при этом непреднамеренный запуск.

Для качественного устранения поломки необходимо проанализировать, какие действия предшествовали её появлению. Если исходить из того, что бензопила оснащена электродвигателем, основные поломки в первую очередь связаны именно с ним. К наиболее часто возникающим неисправностям относят:

невозможность запуска двигателя;
самоотключение устройства во время работы;
электродвигатель при работе не набирает требуемых оборотов;
появление посторонних шумов и запаха гари;
течь масла.

К распространённым поломкам расходных материалов бензопилы относят разрыв цепи, который всегда происходит между её звеньями. При соединении звеньев на заклёпку понадобится плотно прижать их боковые части и развальцевать. Если выступы сточены, то расклепать их не получится, поэтому понадобится контактная сварка.

Кроме разрыва цепи может произойти и её растяжение. Такое случается при использовании некачественной цепи или в случае частого её перегрева, а также износа ведомой звёздочки. Перегрев связывают с нарушением в работе подачи масла, вызванного засорением впрыска. Для устранения неисправности понадобится продуть систему подачи масла. В случае растяжения работа бензопилы происходит рывками. Чтобы восстановить нормальную работу можно попробовать удалить одно звено, при этом следует учитывать, что расклепать звенья не так просто.

При поиске поломок в устройстве рекомендуется соблюдать такую последовательность действий:

изучить общее состояние устройства;
проверить уровень смеси в бачке для топлива;
осмотреть узел, отвечающий за запуск пилы;
диагностировать работоспособность свечи и состояние уплотнительного кольца;
оценить карбюратор.

Некоторые виды неисправностей можно устранить простыми действиями, заключающимися в прочистке узлов. Но неисправности, связанные с карбюратором или системой зажигания, требуют полной или частичной разборки пилы.

Бензопила Штиль 180 – неисправности и ремонт

Существует ряд типичных поломок, с которыми чаще всего сталкиваются владельцы модели Stihl MS 180. Изучив причины их появления, вальщику будет проще устранить поломки своими руками.

Почему не заводиться бензопила Штиль 180?

Основная причина этой неисправности – это плохое состояние свечи зажигания Stihl MS 180. Если она сухая, значит топливо не попадает в цилиндр. Если свеча мокрая – значит, нужно найти место протекания топливного патрубка.

В любом случае для дальнейшей работы с пилой Stihl MS 180 потребуется открутить свечу, очистить ее от нагара и высушить. То же самое нужно сделать с деталями, расположенными под свечей. В конце свечу потребуется вкрутить на место и продолжить работу с пилой.

Почему заливает свечу на бензопиле Штиль 180?

Суть этой поломки заключается в проблемах с карбюратором. Для ремонта потребуется снять этот элемент, а также проверить его мембрану. В рабочем состоянии деталь должна быть не только целой, но и эластичной. Если мембрана загрубела, значит ее потребуется заменить.

Перед обратной сборкой карбюратора Stihl MS 180 его нужно очистить от пыли и нагара. Для этого следует использовать сжатый воздух в баллоне. После полного высыхания узла его можно собирать и устанавливать обратно на бензопилу.

Что делать, если не поступает масло на цепь бензопилы Штиль 180?

Если не смазывается цепь на немецкой пиле Stihl MS 180, то это говорит о засоре или неисправности магистрали, по которой циркулирует масло. Чтобы решить проблему, потребуется снять рукоятку инструмента, вытащить шланг и очистить его. После этого шланг нужно установить обратно на пилу, и смазать место монтажа герметиком.

Еще одна причина, из-за которой не подается масло – это засор насоса Stihl MS 180. Чтобы исправить ситуацию, потребуется снять помпу и промыть ее в чистом бензине. Если это не помогло – деталь потребуется заменить.

Бензопила Штиль 180 глохнет при нажатии на газ – как решить проблему?

Если модель глохнет при наборе двигателем оборотов, то это свидетельствует о засорении топливного фильтра. Из-за этого элемент не способен пропускать горючее, которое необходимо для увеличения оборотов ДВС Stihl MS 180.

В этом случае необходимо снять топливный фильтр и промыть его чистым бензином. Если это не помогло, то нужно тщательно проверить заводской воздушный фильтр. Если в нем скопилось большое количество мусора, то его потребуется заменить новым элементом.

Что делать, если пила глохнет на холостом ходу?

Если бензопила Stihl MS 180 глохнет через некоторое время после запуска в режиме холостого хода, то это говорит о поломке топливного насоса. Чтобы убедиться в этом, нужно воспользоваться вакуумметром. Если прибор показал неисправность насоса, то механизм потребуется заменить.

Еще одна причина неисправности – это износ сальников Stihl MS 180. После долгого использования пилы они теряют свою форму и эластичность, пропуская большое количество горючего. В случае износа сальников, их потребуется заменить.

Бензопила плохо заводиться на холодную – устранение поломки

Чаще всего причиной этой неисправности служит изначально неправильно установленный зазор между катушкой зажигания и маховиком бензопилы Stihl MS 180. В этом случае нужно разобрать инструмент и сделать замеры между контактами и маховиком.

Если зазор больше 0,2 мм, то его нужно уменьшить при помощи пары боковых винтов. Для этого между маховиком и штатной катушкой зажигания потребуется вставить бумажную визитку или карманный календарь. После этого путем поворачивания винтов маховик нужно приблизить к катушке зажигания так, чтобы они удерживали визитку. В конце останется аккуратно извлечь бумагу и собрать пилу.

Принцип работы

Перед выявлением неисправности и ремонтом бензопилы «Штиль 180» следует изучить принцип её действия и то, из каких конструктивных элементов она состоит. В составе бензопилы обязательно присутствует её главный элемент — двухтактный двигатель. Именно он отвечает за надёжность и производительность устройства. Двигатель участвует в запуске привода цепи и поддержания его движения под действием центробежного сцепления. Кроме электродвигателя в состав бензопилы входят:

стартер;
маховик, он же узел охлаждения;
блок зажигания;
механизм сцепления и тормоза;
карбюратор с компенсатором STIHL;
воздушный фильтр;
топливный и масляный бак;
глушитель;
антивибрационная система.

Топливо из бака попадает в карбюратор, где к нему примешивается воздух, попадающий из узла очистки. С карбюратора смесь воздуха с топливом поступает в двигатель. Карбюратор пилы имеет один построечный винт, который управляет работой холостого хода. Все настройки устройства выполнены на заводе и обеспечивают оптимальную подачу топливно-воздушной смеси.

В бензопиле используется одноцилиндровый мотор. В качестве механизма защиты применяется муфта, позволяющая в случае заклинивания цепи перевести электродвигатель в режим холостого хода. На начальных оборотах специальные накладки, расположенные в радиальном направлении, прижимаются пружинами к середине вала, тем самым не позволяя ему вращаться. На высоких оборотах центробежная сила увеличивается, что приводит к сжатию пружин. Накладки отжимаются от центра вала, звёздочка вращается и цепь запускается. Электрическая схема устройства участвует в системе зажигания. Из-за использования маховика с магнитами при вращении возникает электродвижущая сила (ЭДС), которая приводит к появлению тока в блоке электроники. Блок направляет сигнал на свечу, провоцируя появление искры на её выводах. Эта искра подпаливает смесь, поступающую из карбюратора. После того как произошёл удачный запуск, бензопила начинает повторять все рабочие процессы в цикле.

Цепь устройства набирается из зубцов и соединительных элементов. Для защиты пользователя от обратного удара устройство оснащено системой тормоза. Подача масла происходит в автоматическом режиме под действием насоса.

Инструменты для ремонта Штиль 180

Чтобы провести относительно качественный ремонт бензопилы штиль мс 180 самостоятельно, потребуется иметь:

воздушный компрессор (для очистки бензопилы и продувки основных узлов и агрегатов);
вакуумметр, необходим для проверки герметичности картера и карбюратора, а также для выявления дефектных сальников;
стопор поршня, для ограничения хода коленчатого вала;
электронный тахометр, для того чтобы правильно настроить карбюратор бензопилы;
т-образный ключ STIHL Torx 27 или аналог;
съемник для подшипников коленчатого вала.

Только при наличии этих инструментов ремонт бензопилы штиль 180 своими руками, может быть выполнен достаточно качественно.

В каких случаях требуется замена?

Чаще всего снимают для замены в случае износа зубцов ведущей шестерни и стенок.

Другие случаи, когда требуется снятие всей корзины:

сцепление не выключается, зазор между центробежным механизмом и внешней крышкой забит опилками и грязью вперемешку с маслом, цепь крутится на холостых оборотах, прочистить без съема не удаётся.
изношены, стерты или сломались и требуют замены детали (пружины, сегменты) или вся корзина.
сцепление заклинило по разным причинам (посторонние предметы, грязь, поломка деталей, разрушение или изменение положения пружин).
при полной разборке двигателя.

Регулировка карбюратора

Последовательность настройки:

Произвести техническое обслуживание: чистку или замену фильтра воздуха, очищение карбюраторной системы и двигателя, проверку натяжения цепи, проверку свечи.
Включить пилу на 5 минут на холостых оборотах. Остановить.
Затянуть по часовой стрелке винты H и L до упора, без излишних усилий. Затем отвернуть оба на 360º.
Запустить мотор, выжать рычагом газ и, вращая винт H, довести обороты до максимума, указанного в руководстве.
Крутить болт LA на холостом ходу до начала вращения ведущей звездочки. Отвернуть болт на 45˚.
Если мотор останавливается или холостые обороты неустойчивы – вращаем болт L, увеличивая скорость вращения и добиваясь стабильной работы.
Вращая болта LА, добиться необходимых значений холостого вращения.

Элементы настройки карбюратора. Винт H – установка максимальных оборотов, винт L — установка минимальных оборотов, винт LF – установка оборотов холостого хода

Особенности эксплуатации бензопилы Stihl MS 180

Данная модель бензопилы, как и ее модификация – бензопилы Штиль MS 180 C BE, не отличается сложностью в применении. Ниже изучим основные правила эксплуатации, которые уберегут основные запчасти и механизмы бензопилы от преждевременного износа.

Как разводить бензин для бензопилы Штиль 180?

Мотор бензопилы должен работать на правильно приготовленной смеси из бензина и масла. Чем выше качество двух этих компонентов, тем дольше прослужит ваш садовый инструмент. Большое значение также имеет пропорция масла и бензина.

Как правильно заводить бензопилу Штиль 180?

Правильный порядок запуска бензопилы выглядит следующим образом:

Перед тем, как завести пилу, нужно активизировать цепной тормоз. Для этого рычаг тормоза необходимо наклонить вперед;
Далее потребуется снять защитный чехол;
Далее необходимо нажать на декомпрессионный клапан – это существенно облегчит запуск мотора;
После этого несколько раз нажмите на топливный насос. Это снизит расход топлива непосредственно при запуске двигателя пилы;
Затем установите комбинированный рычаг дроссельной заслонки вниз в положение «холодный запуск». Для этого потребуется вначале активировать рычаг газа;
Медленно потяните тросик до момента, пока не почувствуете сопротивление. После этого быстро потяните тросик на себя, пока не услышите, что мотор завелся и заглох;
Затем переведите комбинированный рычаг на одно положение вверх;
Снова потяните за трос до момента запуска мотора;
Как только двигатель завелся, нажмите на курок газа, и, переместив комбинированный рычаг в положение вверх до упора, отпустите его;
Отпустите рычаг цепного тормоза, потянув его на себя до характерного щелчка;

Как обкатать новую бензопилу Штиль 180?

Начиная использование бензопилы Stihl MS 180, большинство владельцев инструмента не знают, как правильно обкатать купленную пилу. Для этого необходимо действовать в таком порядке:

Проверить наличие масла для цепи – для этого пилу нужно поставить на старую газету и завести инструмент. Если масло есть, то его следы появятся на бумаге;
Далее выключите инерционный тормоз;
После этого заведите бензопилу и оставьте ее работать на холостом ходу на протяжении 20 минут. При этом каждую минуту нужно делать кратковременные нажатия на курок газа;
Спустя 20 минут начните распиливать тонкие ветки, постепенно увеличивая плотность и диаметр древесины.

https://youtube.com/watch?v=A0yvZ4wAKxQ

Проблемы самостоятельного ремонта

Проблема во многих случаях усложняется отсутствием полноценной информации по технологии ремонта. По мнению зарубежных производителей, после выработки ресурса пила должна списываться в утиль, поэтому ремонтопригодность многих моделей бюджетного уровня вызывает обоснованные сомнения.

Сложнее поддаются восстановлению бензопилы профессионального класса.

Проблема усложняется высокой стоимостью запасных частей.
Не исключено, что для восстановления работоспособности отдельных узлов и механизмов, в частности, для настройки топливной аппаратуры потребуется специальное оборудование.

Замена дорогих фирменных деталей доступными по стоимости, но недолговечными китайскими аналогами в экономическом плане себя не оправдывает. Практика показывает, эти комплектующие вырабатывают ресурс в лучшем случае на 50-60%.

Инструкция по эксплуатации

Паспортом бензиновой пилы “Штиль” МС-180 является инструкция по эксплуатации, где собрана полная информация о самом инструменте. Перед началом эксплуатации необходимо тщательно изучить руководство, чтобы избежать досадных неисправностей.

Предлагаем ознакомится с инструкцией бензопилы.

Устройство

Бензопила “Штиль” МС-180 состоит из: бензинового двигателя, карбюратора, кожуха, стартера, маховика, сцепления, клапана декомпрессии, масляного, топливного насоса и бака, свечи зажигания, пильной цепи, шины, звездочки, тормоза, воздушного фильтра, рычага переключения, пылеуловителя, глушителя, фиксаторов, колеса натяжения, упора зубчатого, винта регулировки, рукоятки.

Подготовка бензопилы Stihl к работе

К подготовке пилы следует подойти со всей ответственностью, так как от этого зависит ее срок эксплуатации в будущем, а также безопасность самого оператора. Рассмотрим правильный алгоритм действий при подготовке бензопилы к эксплуатации:

производится сборка бензопилы Stihl (согласно описаниям и схемам в руководстве);
надевается и закрепляется шина;
натягивается цепь;
правильно готовится топливная смесь: бензин разводится маслом в соотношении 50/1 (количество бензина АИ-92 5 л., специального масла Stihl для двухтактных двигателей 100 мл.);
топливная смесь заливается в бак;
масло для смазки цепи заливается в бак;
проверяется надежность натяжения крепежей;
согласно инструкции проводится запуск пилы;
проводится регулировка карбюратора на холостых оборотах соответствующим винтом (цепь не должна двигаться);
проверяется подача смазки на цепь.

Предлагаем посмотреть видео о том, как производится сборка бензопилы “Штиль”:

Про то, как завести бензопилу “Штиль” 180 расскажет наше видео:

Обкаточный период для бензопилы “Штиль”

В обычном понимании обкатка для пилы Stihl 180 не проводится. Она изначально готова к работе. Однако владельцу техники необходимо знать и понимать следующее:

Первые от 4 до 8 выпаленных полных баков с горючим работа бензиновой пилы должна выполняться в щадящем режиме не на всю мощность силовой установки с частыми перерывами для охлаждения инструмента. Первые 60 минут работы бензопилы “Штиль” состоит из промежутков работы и отдыха: 2 мин. работы, 10 секунд — холостой ход, перерыв

Холостой ход более 10 секунд вредит свечам зажигания, оставляя на них нагар

Очень важно правильно приготовить топливную смесь из высококачественных материалов (1/50, бензин АИ-92 и выше, масло Stihl для 2-х тактных моторов)

Техническое обслуживание

Перед эксплуатацией проверяется:

состояние цепи, заточка;
натяжка цепи;
затяжка крепежей;
заполнение топливного и масляного баков;
наличие смазки цепи;
холостой ход и т. д.

После распиловочных работ производится:

чистка бензопилы;
ослабляется натяжение цепи (обязательно);
заточка цепи (при необходимости);
состояние шины, ее износ;
обслуживание фильтра (по мере надобности).

Новоявленные владельцы часто теряются и ищут материалы о том, как правильно разобрать (собрать) бензопилу “Штиль” 180. Предлагаем посмотреть видео, где показано, как выполняется разборка и сборка бензопилы штиль 180:

Неисправности и ремонт

Неисправности бензопилы Stihl 180 и их устранение — еще одна проблема, волнующая владельцев инструмента.

Почему бензопила “Штиль” 180 не заводится:

отсутствует топливная смесь;
нет контакта на свече зажигания;
обрыв высоковольтного провода;
топливный насос не качает;
забились топливопроводы;
проблемы со свечей;
не отрегулировано зажигание;
заливает свечу.

Почему бензопила “Штиль” 180 не развивает нужное количество оборотов:

нагар на свече зажигания;
свеча износилась, необходима замена (через 100 часов работы);
карбюратор требует чистки.

Бензопила “Штиль” 180 глохнет на холостых оборотах:

не отрегулирован карбюратор;
засорился топливный или воздушный фильтр.

Предлагаем посмотреть видео о том, как проводится регулировка карбюратора бензопилы “Штиль” МС 180 своими руками:

Некоторые владельцы инструмента используют бензопилу Stihl МС 180 вместе с насадкой-болгаркой, это позволяет соорудить домашнюю пилораму и выполнять продольные распилы.

На видео показана насадка-болгарка для бензопилы “Штиль” MS-180:

Но даже без этой насадки некоторые умельцы нашли способ выполнить продольный распил обычной шиной с пильной цепью. Предлагаем посмотреть видео о самодельной пилораме из подручных материалов:

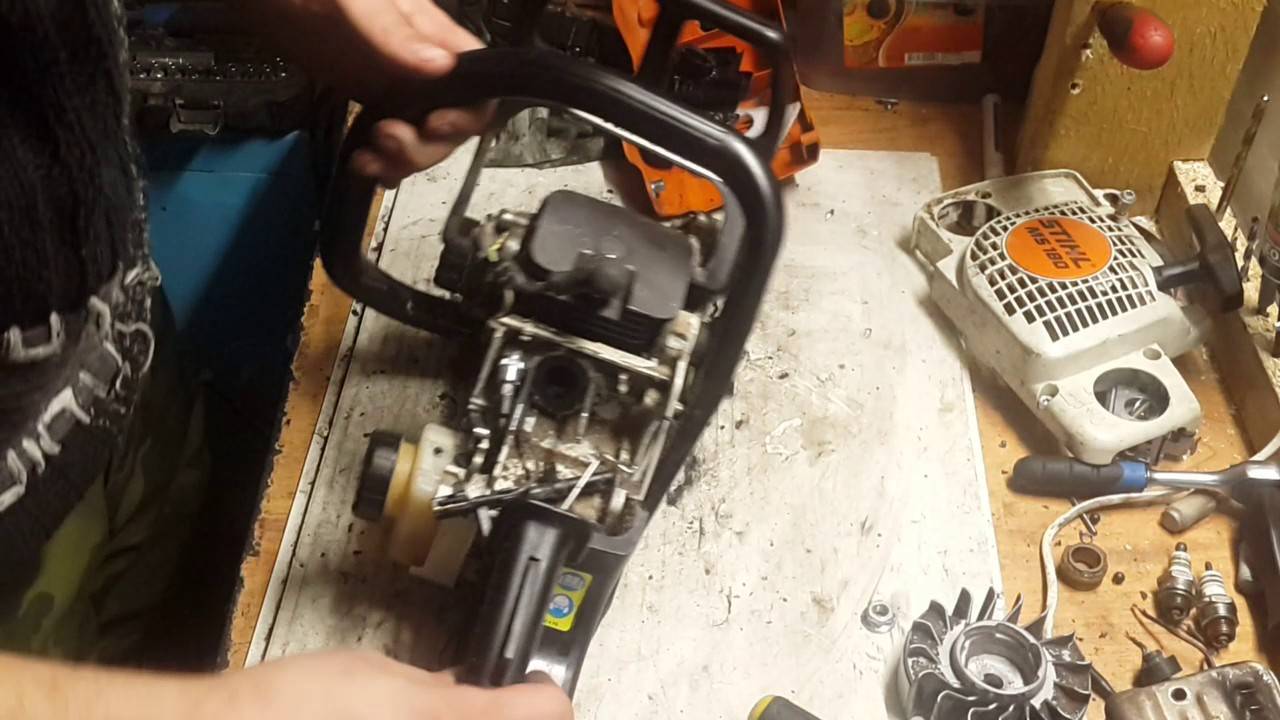

Снятие стартера

Далее, снимается верхняя крышка корпуса и раскручиваются 4 винта крепления стартера, после этого нужно снять крышки маслобака и топливного бочка. Стартер снимается достаточно просто и заморочек появиться не должно.

Читайте:

После снятия стартера, открывшуюся внутреннюю полость бензопилы нужно очистить, т. к. обычно на корпусе под стартером имеется множество спрессованных маленьких опилок.

Далее, снимается верхняя крышка корпуса и раскручиваются 4 винта крепления стартера, после этого нужно снять крышки маслобака и топливного бочка. Стартер снимается довольно легко и заморочек появиться не должно.

Требуется поменять ведомую звездочку на бензопиле? Смотрим и обучаемся как это делается на бензопилах Husqvarna / Хускварна модели 142, 365; STIHL / Штиль MS 361 и китайская GooD LuCK.

Если слетела цепь на бензиновой пиле, что делать? Как возвратить бензопилу в рабочее состояние? Практически несколько минут и вы без помощи других можете это сделать, просмотрев видео.

Сборка бензопилы Штиль 180

Собирать пилу stihl ms 180 обратно, достаточно просто, главное придерживаться следующего алгоритма:

Установить поршень на шатун, стрелка на поршне должна смотреть по ходу бензопилы Штиль 180, а по левую руку от поршня располагаться сторона коленчатого вала, которая предназначена для установки маховика;
Аккуратно вставить поршень обратно в цилиндр, место под крепление катушки должно быть на стороне где маховик устанавливается на коленчатый вал;
Установить подшипники, сальники, стопорное кольцо на валу и опустить все в сборе в посадочное место в цилиндре;
Далее обезжирить место установки картера и сам картер, после чего промазать герметиком и установив на место закрутить 4 винта крепления;

Чтобы собрать пилу Штиль 180 после того момента как собран двигатель, нужно соблюдать обратную последовательность разборки

Важно отнестись к процессу внимательно и не забыть установить тяги на карбюратор, и подключить провод зажигания

Ниже можно посмотреть разборку штиль 180 на видео, оно сделано для малоопытных пользователей, в нем подробно показан весь процесс.

Разборка бензопилы штиль 180 и её сборка, при наличии определенного опыта проводится достаточно просто, главное перед работой хорошенько очистить пилу и не торопиться. Для того чтобы мелкие детали не потерялись, нужно использовать контейнеры, в которые, в процессе стоит раскладывать запчасти.

Источник статьи: http://benzopilok.ru/brend/stihl/ms-180-razborka-sborka.html

Соблюдение инструкции – основа длительной работы механизма

К хоть какому инструменту, тем паче сложному, как бензопила Штиль 180 прилагается аннотация по эксплуатации. До того как произвести 1-ый пуск, нужно изучить техническое управление. Это тем паче животрепещуще, если у вас уже конечно прозводственный опыт с пилой «Дружба». Другая сборка, система натяжения цепи, условия пуска и регулировки инструмента требуют подготовительного знакомства. На форумах конечно сообщения, что пильщик залил свечу при первом пуске – неоднократно тянул стартёр, необходимо:

перевести рычаг в последнее положение;
потянуть стартёр медлительно – Дважды;
потянуть пару раз резко и стремительно.

Чтоб не произошло заморочек, бензин необходимо производить до конца, не оставляя в баке «киснуть» на некоторое количество дней.

В аннотации по эксплуатации дано словесное определение маркировочным знакам на корпусе инструмента. Там же имеется черта деталей, порядок разборки бензопилы Штиль 180 для подмены узлов, заточки цепи.

Предупреждения о порядке работы с инвентарем завышенной угрозы, о неопасных приёмах посодействуют избежать травмы. Принципиально, меняя цепь, непременно свериться, рекомендована ли она производителем. Несоответствие узлов приводит к поломке, несоблюдению критерий гарантии.

Разборка бензопилы штиль 180 часть 1

В этом деле видео мы покажем для вас как, выполнить подмену поршневой группы на бензопиле Stihl MS180,сальники коленвала.

Как поменять поршневую на бензопиле Штиль 180

При необходимости замены старой поршневой и установки новой, необходимо знать, как правильно это делается и соблюдать определенный алгоритм действий. Также необходимо иметь небольшую шлицевую отвертку, специальный комбинированный ключ штиль, силовую отвертку, молоток, выколотку из мягкого материала, компрессор и стопор для поршня Штиль.

Приступая к работе по замене поршня или поршневой группы в сборе, бензопилу необходимо максимально качественно очистить от загрязнений. Далее, работа проводится по следующему алгоритму:

Снимается верхняя крышка с пилы и выкручивается свеча зажигания.
Убирается боковая крышка.
При помощи силовой отвертки удаляются стопора с амортизаторов бензопилы, после чего его ручка отсоединяется от корпуса.
Далее, необходимо снять ведущую звездочку и стартер.
В свечное отверстие установить стопор поршня и раскрутить гайку крепления маховика и сцепление.
Снять маховик, сцепление и механизм червячного привода маслонасоса, который расположен за сцеплением.
Раскрутить два винта крепления карбюратора и воздушного фильтра. Снять фильтр, рычаг управления двигателем и карбюратор Штиль.
Снять катушку зажигания и глушитель.

После того как все эти операции проведены, необходимо еще раз очистить пилу от грязи, после чего перевернуть ее днищем вверх и выкрутить четыре винта крепления двигателя к корпусу бензопилы. Выкрутив винты, двигатель отделяется от корпуса и еще раз очищается.

На снятом двигателе раскручиваются и снимается поддон, после чего поршень в сборе с коленчатым валом вынимается из двигателя.

Вынимая поршень из цилиндра, необходимо запомнить, как он был расположен относительно цилиндра.

Далее, при помощи небольшой отвертки, вынимаются стопорные кольца поршневого пальца, и коленвал отсоединяется от поршня.

В случае, когда необходимо заменить только поршень, можно установить его на коленвал, после чего смонтировать стопорные кольца поршневого пальца, при этом расположив их таким образом, чтобы место разрыва стопорного кольца, было направлено вниз. Это необходимо для того, чтобы при работе двигателя исключить вероятность самопроизвольного выскакивания стопорного кольца (согласно инструкции производителя Штиль). После этого устанавливаются компрессионные кольца, цилиндр смазывается моторным маслом и двигатель собирается.

Работу по установке поршня в цилиндр, необходимо проводить с максимальной внимательностью, т. к. компрессионные кольца хрупкие и легко ломаются.

Картер устанавливается на двигатель, в качестве прокладки используется герметик, после чего монтируются четыре винта крепления и затягиваются крест — накрест. Далее, двигатель устанавливается на корпус бензопилы. Последующая сборка производится по обратному алгоритму разборки.

Замена шнура стартера бензопилы своими руками

Конкретная разборка штиль 180, начинается со снятия ручки, которая крепится к корпусу бензопилы с помощью 3-х резиновых амортизаторов. Для снятия, нужно удалить пластмассовые заглушки из внутренней полости амортизаторов, после этого с помощью сильной отвертки, выжать поначалу верхний амортизатор, позже тот который поближе к задней ручке.

В задней части ручки установлен курок газа, который через проволочную тягу соединен с карбюратором, если вы поставили цель отсоединить тягу от курка газа, нужно раскрутить два винта и разобрать ручку.

Читайте:

Маховик бензопилы Штиль 180 закручен с огромным усилием, для его снятия будет нужно головка с железным воротком. Гайка, удерживающая маховик, откручивается головкой на 13.

Для блокировки коленчатого вала от проворачивания, необходимо открутить свечу и через свечное отверстие установить стопор поршня, если его нет, применяют старенькый шнурок от стартера, с навязанными на этот адрес узлами и погруженного в цилиндр через свечное отверстие.

Категорически запрещено задерживать маховик от проворачивания с помощью установки меж его ребрами и корпусом силовой отвертки и иных инструментов, при таком методе блокировки от проворачивания, лопасти маховика не способны выдержать нагрузки и обламываются.

Цены на Ремонт бензопил Stihl

Тип ремонта	Стоимость ремонта
Сбор-разбор	600 руб.	Заказать ремонт
Замена свечи	200 руб.	Заказать ремонт
Замена фильтра воздушного	200 руб.	Заказать ремонт
Чистка фильтра воздушного	200 руб.	Заказать ремонт
Чистка регулировка карбюратора	800 руб.	Заказать ремонт
Замена карбюратора	300 руб.	Заказать ремонт
Регулировка карбюратора	600 руб.	Заказать ремонт
Ремонт стартера	600 руб.	Заказать ремонт
Замена фильтра топливного	200 руб.	Заказать ремонт
Чистка фильтра топливного	200 руб.	Заказать ремонт
Замена выключателя вкл/выкл	150 руб.	Заказать ремонт
Замена игольчатого подшипника	300 руб.	Заказать ремонт
Замена масла	160 руб.	Заказать ремонт
Замена натяжителя цепи	300 руб.	Заказать ремонт
Замена прокладки ЦПГ	800 руб.	Заказать ремонт
Замена стартера	600 руб.	Заказать ремонт
Замена сцепления	600 руб.	Заказать ремонт
Замена топливного бачка	300 руб.	Заказать ремонт
Замена цепи	300 руб.	Заказать ремонт
Замена ЦПГ	150 руб.	Заказать ремонт
Замена чашки сцепления	300 руб.	Заказать ремонт
Промывка глушителя	500 руб.	Заказать ремонт
Регулировка оборотов	600 руб.	Заказать ремонт
Ремонт крепления натяжителя цепи	500 руб.	Заказать ремонт
Чистка и ремонт механизма цепи	600 руб.	Заказать ремонт
Чистка от нагара	300 руб.	Заказать ремонт
Чистка пилы	300 руб.	Заказать ремонт
