Основные неисправности и ремонт бензопилы Дружба 4

Диагностика неисправности устройства

Неисправности бензиновых пил делят условно на группы:

1. Поломки систем смазки.
2. Поломки всех узлов движка.
3. Выход из строя самого движка.
4. Выход из строя контактного зажигания.
5. Поломки прочих узлов.

Неработоспособность бензопилы вызывается большим количеством поломок. При первых признаках неисправности не нужно сразу ее демонтировать.

Для начала нужно проверить причину неисправности. Ведь ни одна инструкция не заменит простой логики. Проводя проверку очень легко отыскать неполадку методом исключения.

Всегда начните с того, что занимает у вас меньше времени.

Читайте тут, как сделать ремонт бензопилы собственными руками.

Доработка Дружбы 4

Многие западные производители бензопил производят для своих пил комплекты тюнинга для увеличения мощности, а в сервис центрах существует отдельный прейскурант со списком возможных доработок. В основном встречается в сервис-центрах бензоинструмента США и Германии.

Провести модернизацию, заменить комплектующие, с целью улучшить характеристики можно и для пил семейства Дружба.

Примеры того, что можно сделать:

• Установить турбированный наддув для увеличения скорости поступления топливной смеси;
• Установить более современный карбюратор;
• Увеличить компрессию топливной смеси;
• Поставить электростартер;
• Расточить ДВС и поставить увеличенный поршень;
• Установить декомпрессионный клапан;
• Оставить одно поршневое кольцо для снижения сопротивления хода цилиндра.

Обзор модельного ряда

Все выпускавшиеся бензопилы Дружба оснащались мотором МП-1 с воздушным охлаждением; воздух подавался маховиком, на котором выполнены лопатки. Для питания использовали карбюратор с диафрагмой, который обеспечивал подачу смеси независимо от положения инструмента. Высокая мощность и вес оборудования ограничивали сферу использования инструмента, который поставлялся в лесозаготовительные предприятия. Для работы силового агрегата использовалась смесь бензина и масла для двухтактных двигателей (которое заменялось моторным М8).

Дружба 2

Ранний образец пилы, оснащенный мотором мощностью 3 л.с. Рукоятки, изготовленные из стальной трубы, прикручены болтами к картеру маховика двигателя. В конструкции не предусмотрены демпфирующие прокладки в точках крепления мотора, тормоз цепи. Смазка инструмента производится вручную, централизованная подача жидкости не установлена. Выпуск инструмента продолжался несколько лет, после чего на смену пришли бензопилы с усовершенствованной конструкцией.

Дружба 4

Рукоятка закреплена на отдельном литом хомуте, надетом на картер мотора. Объем двигателя МП-1 остался прежним (94 см³), но доработка схемы газораспределения и установка модернизированного карбюратора повысили мощность до 4 л.с. Также возросло допустимое количество оборотов (до 5200 в минуту), при этом масса инструмента осталась неизменной (12,5 кг). Система смазки цепи на заводе не устанавливалась, владельцы впоследствии самостоятельно дорабатывали инструмент.

Дружба 4-А

Недостатки, выявленные в процессе промышленной эксплуатации ранних моделей пил Дружба, привели к созданию очередной модификации 4-А. В конструкцию ввели систему подачи масла на полотно (самотеком), стали использоваться усиленные подшипниковые опоры коленчатого вала. На бензопиле появился аварийный тормоз, который включается при разрыве цепи. Двигатель оснастили улучшенным карбюратором КМП-100 и модернизированным магнето. Мощность и остальные технические характеристики пилы остались неизменными.

Дружба-4А-Электрон

Для повышения эксплуатационных характеристик на пиле установили транзисторный блок зажигания, который обеспечивал устойчивое искрообразование. Мотор стал запускаться при низкой температуре воздуха без предварительного прогрева. Остальное устройство инструмента изменений не претерпело.

Дружба 4М Электрон

Модификация Дружба М получила блок автоматической смазки рабочей цепи. Доработкам подверглись демпфирующие элементы, на рукоятках стали применяться резиновые накладки с увеличенной толщиной стенки. Для подготовки рабочей смеси используется мембранный карбюратор КМП-100У, подача топливной жидкости осуществляется самотеком. Вес gbks составляет 12,5 кг; для валки деревьев применяется шина длиной 450 мм.

Дружба-5Э

Бензопила отличается применением двигателя с повышенной до 5 лошадиных сил мощностью. В конструкции применена коническая главная пара, позволившая передавать возросший крутящий момент и одновременно снизившая до 11,7 кг вес оборудования. Точки крепления силового агрегата к раме оборудованы резиновыми втулками, снизившими уровень вибраций при работе. Введена система автоматической смазки цепи при помощи помпы, подающей жидкость из отдельного бачка.

Дружба-Алтай

Пила представляет собой установку 4М, собранную на производственной площадке завода «Сибприбормаш» (Алтай). Оборудование оснащалось модернизированным карбюратором КМП-100У и бесконтактной системой зажигания. Для подачи топлива применен насос. Внешних отличий оборудование не имеет, кроме применения защитного кожуха для воздушного фильтра. Бензопила отличается улучшенными характеристиками запуска. Выпуск изделий прекратился во второй половине 90-х гг.

Дружба 60

Пила оснащена двухтактным одноцилиндровым двигателем с мощностью 3 л.с. при рабочем объеме 94 см³. Применен тросовый стартер с принудительным возвратом шнура на катушку, регулятор частоты вращения вынесен на правую рукоятку. Для привода цепи применен редуктор с передаточным числом 0,319. Крутящий момент от коленчатого вала передается к шестерням автоматической центробежной муфтой, требующей регулировки в процессе эксплуатации.

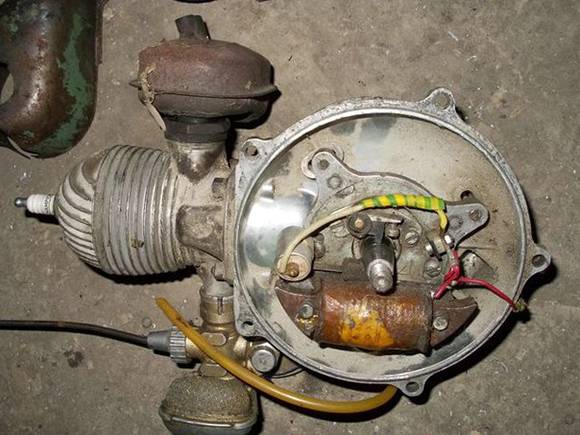

Как проверить зажигание Дружбы

При отказе работы ДВС бензопилы, кроме подачи топлива, в первую очередь проверяют наличие искры на свече зажигания:

1. Снимают колпачок и выкручивают свечу.
2. Резьбу свечи замыкают на массу (ребра цилиндра), дергают стартер. Контактное зажигание дает крупную синюю искру. Электронное — мелкую желтую, которую трудно увидеть на солнечном свете. Но это норма для электронных систем.
3. Если искры нет, меняют свечу на гарантированно исправную и проверяют снова.
4. Если дело не в свече, снимают колпак со свечного провода и при рывке стартера проверяют наличие искры между оголенным проводом и массой при зазоре между ними 0,2-1 мм.
5. Если искры на выходе нет, проверяют или меняют свечной провод.

Устройство бензопилы Дружба – подробное описание конструкции

В основу конструкции известной советской бензопилы лег мощный 2-тактный одноцилиндровый двигатель МП-1 с воздушной системой охлаждения, обладающий повышенным моторесурсом и хорошей выносливостью. Смазка двигателя осуществляется посредством масла, которое разбавляется в бензине для приготовления топливной смеси. Очистка воздуха, подаваемого в карбюратор, выполняется при помощи поролонового воздушного фильтра. За запуск мотора отвечает надежный и долговечный стартер.

Пильная фурнитура связана с мотором при помощи фланцевых соединений, которые фиксируются крепящимся на рукоятках бензопилы хомутом. Благодаря такой необычной компоновке оператор получает возможность поворачивать шину с пильной цепью под любым, требуемым для работы углом. Помимо этого, данный способ соединения пильной фурнитуры и мотора дает возможность использовать последний в случаях, если появилась необходимость изготовить различные самодельные бытовые агрегаты.

С приготовлением топливной смеси в конструкции бензопилы Дружба 4 справляется карбюратор, состоящий из двух камер. За образование искры, необходимой для воспламенения топлива, отвечает электронное зажигание и свеча. В устройстве бензопилы предусмотрен стандартный глушитель, функция которого заключается в снижении уровня шума при работе с инструментом.

Для передачи и преобразования крутящего момента мотора в конструкции бензопилы Дружба предусмотрен редуктор. Он отличается высокой надежностью и крайне редко требует ремонта даже при эксплуатации бензопилы в тяжелых условиях.

Модификации

За все время выпуска бензопилы, Дружба 4 не претерпела каких-то серьезных конструктивных изменений. Давайте посмотрим, какие незначительные изменения происходили в конструкции бензопилы:

• 1950 — 1960 годы. Первая конструктивная модификация касалась изменения варианта крепления ручек, их стали крепить к крышке вентилятора, в последующем крепление перенесли к хомуту, который соединял двигатель и редуктор.
• 1960 — 1980 годы. В это время на конвейер поступила и выпускалась 20 лет, модификация бензопилы под названием Дружба – 4А, которая имела два главных достоинства: контактное магнето и всем известный карбюратор КМП-100. В конце 80-х модификация бензопилы Дружба.4А снята с производства.
• Конец 1980-х годов. Выпуск модификации Дружба-4М Электрон. Впервые применено электронное зажигание.
• 1990-е года. Оснащение бензопилы современным (в то время) карбюратором КМП-100У. Изменения в пильной гарнитуре – использование цепей современного типа.

Многие путают и говорят, что на бензопиле Дружба 4 был произведен ряд других изменений, таких как, съемный стартер, разъемный картер и съемный цилиндр, однако они глубоко ошибаются. Все эти изменения были произведены на бензопиле Урал, основой которой послужила Дружба.

Основные неисправности

Редко, но все же с пилой случаются и другие неисправности. Например, нет искры на свече или бензопила вообще не заводится. Для лучшего понимания и усвоения информации по устранению подобных неисправностей рекомендуем посмотреть видео.

Почему не набирает обороты Дружба 4

Запуск мотопилы Дружба 4 – самый технически сложный процесс, в котором задействуются все системы бензопилы. Но если завести двигатель удалось, а при нажатии на ручку газа пила не набирает обороты, причин может быть много:

• Неисправности в двигателе: моторесурс выработался, цилиндр или поршневые кольца износились, заржавели или на них появились задиры;
• Неисправности в системе зажигания: вышла из строя свеча или обмотка катушки – искра слабая или не образуется вообще, не может воспламенить топливную смесь;
• Неисправности в карбюраторе: неправильная настройка, разбалансировка крепежных болтов крышки карбюратора;
• Разгерметизация топливной системы, картера двигателя;
• Большой нагар в глушителе, выпуск отработанных газов затруднен.

Устранение причин неисправности системы зажигания

1. Выкрутить свечу, просушить ее если залита топливом, заменить на новую если на ней сильный черный нагар.
2. Убедиться, что катушка не вплотную прижата к магнитам, должно быть расстояние до 0,2 мм и свободный ход. Если это не так, закрепить катушку на необходимое расстояние.

Если эти манипуляции не помогли, можно самостоятельно проверить весь свечной блок на предмет искроподачи через сетевой провод. Если искра есть, но вы не можете понять причину неполадки – лучше отдать бензопилу в сервис.

Устранение причин неисправности карбюраторного блока

1. Выполнить правильную регулировку карбюратора мотопилы. Как это сделать читайте выше.
2. Снять крышку карбюратора, проверить наличие всех частей и их ход внутри блока, закрепить крышку на место, равномерно закрутив крепежные винты, проверив плотное прилегание крышки карбюратора.

Устранение причин неисправности выхлопной системы

Демонтировать глушитель, механически удалить нагар со стенок, при необходимости можно использовать уайт-спирит, ВД-40 или другие растворители.

В других случаях неисправности советуем не заниматься самостоятельным ремонтом и довериться профессионалам сервисного центра.

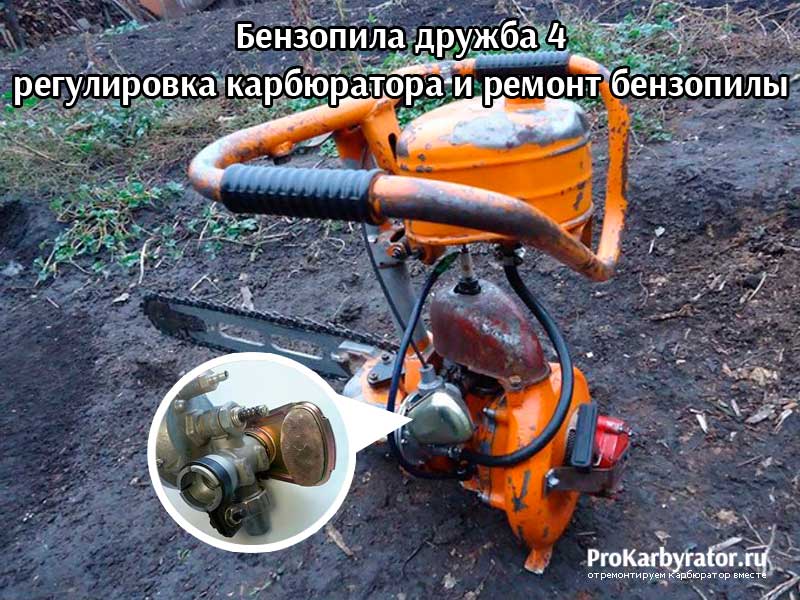

Как отрегулировать карбюратор на бензопиле Дружба-4

Регулировка карбюратора бензопилы Дружба-4 требуется, когда двигатель начинает работать некорректно – глохнет на холостых, при подаче газа не набирает обороты, «проваливается».

Для доступа к регулировочным винтам карбюратора КМП-100 не надо снимать крышку корпуса, они всегда открыты и доступны. На корпусе карбюратора нет маркировки винтов, как на современных бензопилах. Первый винт, который находится ближе к цилиндру, регулирует подачу топлива на малых и средних оборотах. Второй винт – главный, он регулирует подачу топлива на максимальных оборотах

Необходимые инструменты

Для работы требуется отвертка (минус). При желании можно использовать электронный тахометр. Он покажет число оборотов до и после регулировки.

Общий алгоритм регулировки

Карбюратор регулируют разными способами. Самая простая и эффективная – текущая регулировка в процессе работы.

Много бензина – закручивают

• Двигатель прогревают в течении 5-10 мин.
• Если в режиме «газ на всю» двигатель работает как на холостых (не развивает обороты из-за излишка бензина в топливно-воздушной смеси), второй (дальний от цилиндра) винт закручивают по часовой стрелке на 1/4 оборота.
• Если двигатель стал работать лучше, закручивают ещё по 1/4 оборота. Если двигатель начинает глохнуть при подаче газа на всю, винт откручивают назад.

Мало бензина – откручивают

Если двигатель глохнет в режиме «газ на всю» (мало бензина в топливно-воздушной смеси) регулировку начинают с того, что второй винт, наоборот, откручивают на 1/4 оборота и тестируют работу двигателя. Если стало лучше, откручивают ещё, до тех пор, пока двигатель не начнет «захлебываться» и работать как на холостых при полном газе. Тогда винт закручивают назад.

После регулировки второго винта проверяют, как работает двигатель на переходе от холостых оборотов к средним и максимальным. Если есть провалы, откручивают на 1/4 оборота первый винт и тестируют изменения в работе двигателя.

В итоге оптимальный режим работы двигателя находится путем такого пробного регулирования.

Регулировка холостого хода на бензопиле Дружба-4 выполняется с помощью винта, расположенного на ручке газа. Его положение определяет, насколько сильно приоткрыта дроссельная заслонка в карбюраторе на холостом режиме.

Холостой ход регулируют, исходя из двух требований:

1. Двигатель не должен глохнуть.
2. Цепь не должна прокручиваться.

Возможна регулировка в другой последовательности. Винты сначала закручивают до конца, затем выкручивают на 0,5 – 3 оборота (в разных источниках указывают разное число оборотов).

На видео показан простой и понятный процесс регулировки карбюратора КМП-100 на бензопиле Дружба-4 из положения винтов «закручены полностью, а потом вывернуты»:

Для новичков рекомендуем посмотреть более подробное видео про регулировку карбюратора КМП-100У бензопилы Дружба-4. Автор видео рассказывает все что пригодится, и все что нужно знать. Прям целое пошаговое руководство от А до Я.

Пошаговый алгоритм

1. Откручиваем винт крепления.
2. Снимаем топливный шланг.
3. Откручиваем верхнюю крышку заслонки.
4. Снимаем карбюратор.
5. Снимаем крышку мембраны для регулировки уровня. Нужно открутить 6 винтов по кругу.
6. Половиним корпус и оцениваем состояние мембраны, она должна быть целой – это главное, трещины, задиры, порывы не допускаются.
7. Оцениваем работоспособность механизма отвечающего за работу клапана.
8. Продуваем все отверстия, очищаем от мусора если он есть.
9. Выставляем уровень регулируя высоту язычка, он должен находится на одной грани с корпусом.
10. Если все сделано правильно, то приложив, например линейку, вы увидите, что язычок и грани корпуса находятся на одном уровне.
11. Выкручиваем винт с иглой из центрального жиклера и оцениваем ее состояние, чистим все от грязи, если есть, продуваем в любом случае. Винт расположенный выше, на фото его также видно, отвечает за холостой ход, его также нужно выкрутить, оценить состояние и продуть воздухом.
12. На этом чистка закончена, собираем все в обратной последовательности и ставим карбюратор обратно на бензопилу.
13. Не забываем поставить на место воздушный фильтр и перед запуском подкачать топливо.
14. Пробуем заводить бензопилу.

Возможные нюансы и проблемы

В любом случае, заворачивая винты до упора, надо запоминать число сделанных оборотов для каждого винта. Это даст возможность вернуться к исходной регулировке, если вдруг бензопила, отрегулированная по рекомендациям, не заведется совсем.

Обзор моделей бензопилы Дружба

Давайте более подробно рассмотрим линейку Пермского машиностроительного завода:

1. Бензопила Дружба 2.
2. Бензопила Дружба 4.
3. Бензопила Дружба 4 Электрон.
4. Бензопила Дружба-5Э.

Рассмотрим подробнее данные модели.

Бензопила Дружба технические характеристики

Параметры и характеристики	«Дружба-2»	«Дружба-4М Электрон»	«Дружба-5Э»
Мощность устройства	2,2 кВт	2,94 кВт	3,7 кВт
Показатели частоты вращения	3200 об/мин	5200 об/мин	6200 об/мин
Наличие автоматической цепной смазки	Отсутствует	Присутствует	Присутствует
Наличие электронного зажигания	Отсутствует	Присутствует	Присутствует
Объём бака смазочной системы	240 мл	240 мл	240 мл
Длина шины	45 см	45 см	45 см
Вес агрегата	12,5 кг	12,5 кг	11,7 кг
Габаритные размеры	46х50х86,5 см	46х50х86,5 см	46х46х88 см

Дружба 2

Сразу же после своего появления в 1955 году, бензопила Дружба 2 приобрела огромную популярность среди работников лесного хозяйства и садоводов-любителей. Инструмент, на тот момент, обладал рядом существенных преимуществ, главными из которых была высокая производительность, простота в использовании и ремонте. Двухтактный одноцилиндровый двигатель выдавал мощность около 3 л.с. (2,2 кВт), при этом частота вращения достигала 3 200 оборотов в минуту.

С точки зрения современного потребителя эти показатели не особо впечатляют. К тому же у бензопилы были и другие недостатки. Производители в те времена не слишком заботились о безопасности потребителей своего инструмента. Пила не имела системы мгновенной остановки и кнопки остановки двигателя, заглушить его можно было вручную, перекрыв доступ топлива.

Бензопила Дружба 2

На первых моделях отсутствовала система автоматической смазки цепи, это понижало производительность работы и приводило к быстрому износу режущей кромки. Не вызывал восхищения и вес бензопилы Дружба – около 13 килограмм в снаряженном состоянии.

Дружба 4

Эта модель также давно устарела, однако продолжает пользоваться определенной популярностью. По сравнению со своей предшественницей, Дружба 4 имела ряд серьезных усовершенствований.

Прежде всего, создатели инструмента предусмотрели наличие смазки цепи, увеличилась и мощность двигателя до 4 лошадиных сил (2,94 кВт), при рабочем объеме в 95 см3. Цилиндр и поршень двигателя изготовлены из высокопрочного алюминиевого сплава, что увеличило их срок службы. общая скорость вращения вала — 5000-5400 оборотов в минуту.

Бензопила Дружб 4

Новая пила получила принудительную воздушную систему охлаждения двигателя. Зажигание свечи осуществляется посредством магнето и специального провода. Бензин из бака поступает самотеком – стоит только открыть топливный кран. В соответствии с инструкцией по эксплуатации бензопилы Дружба 4, для двигателя необходима топливная смесь в соотношении масло/бензин 1:15. Позаботился производитель и о комфорте работников – на пилу был установлен новый, усовершенствованный глушитель.

                                            Строение бензопилы Дружба

Дружба 4 Электрон

Новое изделие отличалось наличием электронного зажигания. Его мощность — 3 кВт. Расход топлива — 720 г/кВт ч; расстояние между электродами зажигательной свечи — в пределах 0,6-0,7 мм.

Дружба 4 Электрон

Дружба-5Э

Последняя модель бренда получила название Дружба-5Э. Она отличалась большей мощностью двигателя (до 5 лошадиных сил) и более высокой производительностью. При этом инструмент потерял в весе 800 грамм. Операторы отметили меньший уровень издаваемого шума – в очередной раз был модернизирован глушитель.

Бензопила Дружба-5Э

В середине 90-х популярность инструментов этого модельного ряда резко падает, в связи с ухудшившимся качеством сборки и применением некачественных материалов.

Эксплуатация, обслуживание и ремонт

Чтобы обеспечить бесперебойную работу пилы, ее необходимо периодически настраивать. Прилагаемая к технике инструкция по эксплуатации описывает особенности настройки модели. Неправильная настройка приведет к разбалансировке работы узлов.

Как отрегулировать карбюратор

Сбои происходят, когда поступает недостаточно или слишком много топлива, а также если нарушаются пропорции при смешивании горючего с воздухом.

Регулировка карбюратора проводится так:

1. Регулирующий топливо винт сначала поворачивают до упора, а затем назад (против часовой стрелки) на 1,5-2 оборота.
2. Заводят двигатель, прогревают его 1-2 минуты и поворотами винта Т в ту или иную сторону добиваются его устойчивой работы на максимальных оборотах. Цепь на холостом ходу не должна перемещаться по шине.
3. Проверяют и при необходимости уплотняют соединение карбюратора с цилиндром.

Проще отрегулировать карбюратор, пользуясь тахометром, но в домашних условиях работу двигателя в большинстве случаев настраивают на слух. Когда и количественная, и качественная подача топлива в норме, мотор не перегревается, не захлебывается, работает ровно, без резких звуков. При настройке винты поворачивают медленно, без рывков.

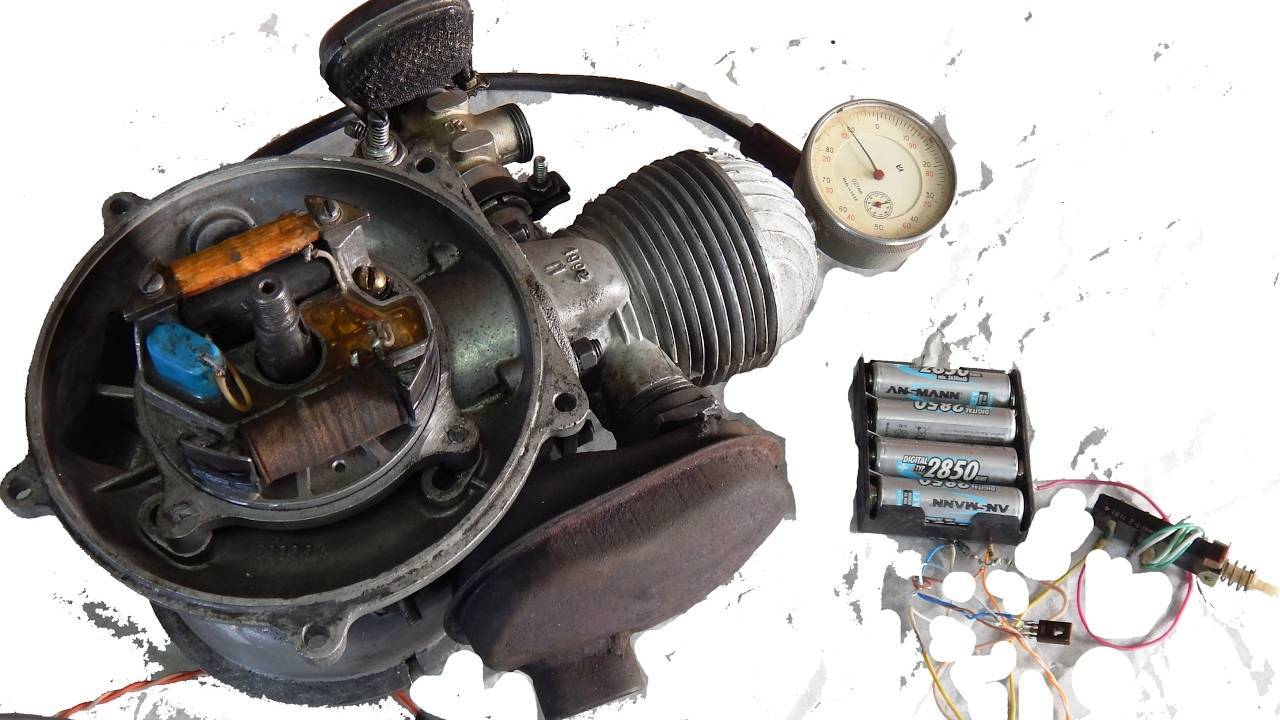

Как выставить зажигание

Стабильную работу двигателя обеспечивает правильно отрегулированное зажигание — бензопила Дружба 4 в этом случае будет потреблять минимальное количество топлива. Зажигание пилы происходит благодаря магнето при помощи зажигательной свечи и специального провода.

Чтобы отследить качество искры для зажигания бензопилы, свечу кладут на корпус цилиндра и дергают стартер. Если свеча в рабочем состоянии, между электродами будет проскакивать искра. Слабая искра не вызовет воспламенение топлива, такую свечу надо заменить.

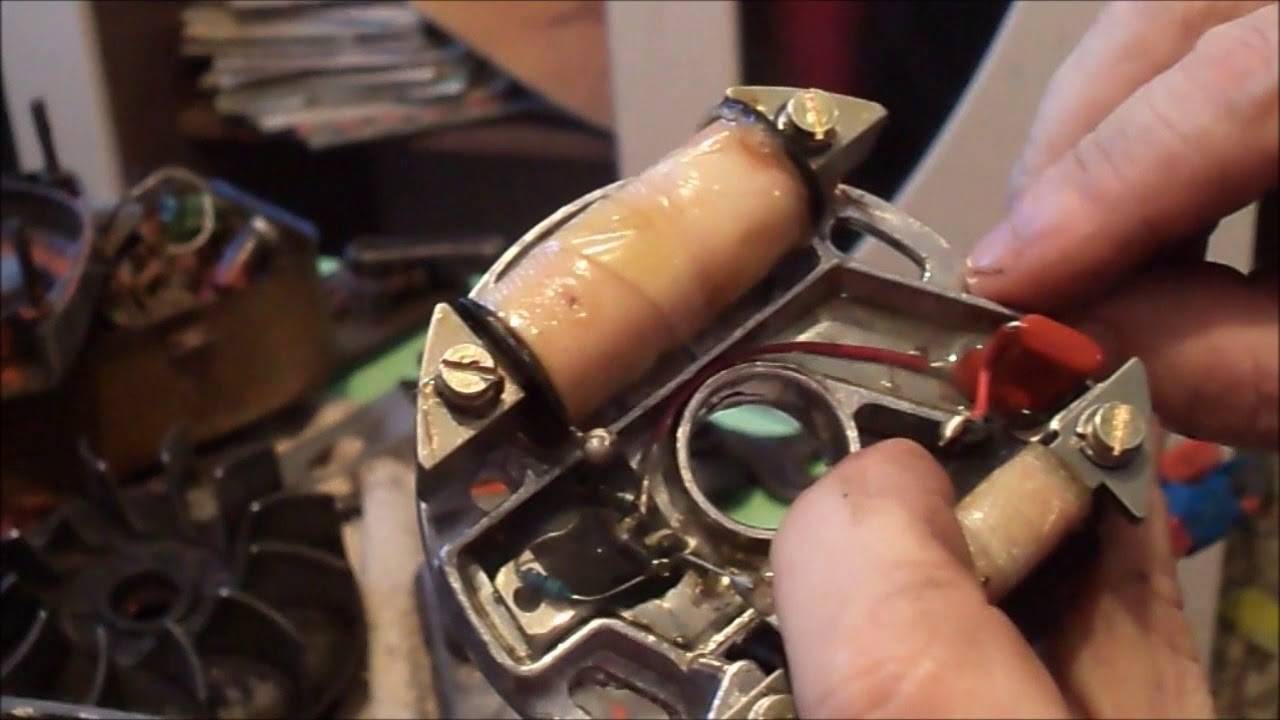

Контактное зажигание бензопилы лучше заменить на электронное. Это избавит от постоянных проблем с его регулированием. Надо следить за тем, чтобы винты крепления катушки зажигания не ослабевали.

Основные неисправности и их устранение

Если знать, почему происходит сбой в работе инструмента, можно самостоятельно отремонтировать его в домашних условиях.

Когда двигатель бензопилы Дружба 4 заводится и глохнет, причины могут быть такие:

1. Не хватает топлива в бензобаке. Надо долить смесь согласно прилагаемой к инструменту инструкции.
2. Произошло забрызгивание свечи топливом. Это не дает образоваться искре. Свечу надо вынуть, просушить, прокалить на газовой горелке.
3. Плохой контакт между свечей и проводом. Это происходит из-за увеличенного зазора (больше 0,5 мм) между наконечником свечи и проводом. Свечи надо отчистить от нагара проволочной щеткой, продувая воздухом. Периодически их надо менять.

Если происходят сбои в работе двигателя на холостых оборотах, ремонт бензопилы Дружба 4 сводится к следующему:

• замене топливной смеси с уменьшением количества масла;
• чистке воздушного фильтра и глушителя (из-за его засорения двигатель работает, но не развивает обороты);
• проверке топливопровода и замене при необходимости трубки.

Если снизилась скорость реза, шину «водит», обратите внимание на остроту зубьев пилы. Хорошо заточенная цепь важнее сильного двигателя

Лучше всего сдавать ее мастеру на заточку или применять станок с поворотным заточным диском

Скос лезвия пилы Дружба на нижней кромке составляет 45°, а на боковой — 60°. Высота ограничительных выступов относительно зубьев цепи должна быть одинаковой и проверяться через 3-4 заточки цепи

Лучше всего сдавать ее мастеру на заточку или применять станок с поворотным заточным диском. Скос лезвия пилы Дружба на нижней кромке составляет 45°, а на боковой — 60°. Высота ограничительных выступов относительно зубьев цепи должна быть одинаковой и проверяться через 3-4 заточки цепи.

Причины, по которым пила Дружба не заводится, могут быть следующими:

1. Топливная смесь не соответствует инструкции по ремонту и эксплуатации модели.
2. Заводской брак. Ремонт проводится в гарантийной мастерской.

При сборке, даже если детали садятся с натяжкой, нельзя применять силу, например, стучать по ним молотком. Заменив изношенные элементы, можно восстановить работоспособность бензопилы или продлить ее ресурс.

Бензопила Дружба-4: инструкция по ремонту и замене запчастей своими руками

В состав бензопилы «Дружба-4М Электрон» входит:

• двигатель;
• редуктор;
• рама;
• пильный аппарат, включающий пильную шину, натяжное устройство и пильную цепь4
• съемный стартер;
• система питания;
• смазочная система пильного аппарата.

С целью понижения шума при выпуске отработанных газов и для гашения искр, в комплектацию двигателя входит глушитель. Следует отметить, что запчасти на данную модель найти достаточно легко, поэтому самостоятельный ремонтне вызывает сложностей. Поломки бензопилы условно подразделяются на следующие группы:

• проблемы со смазочной системой;
• проблемы с любыми узлами двигателя;
• поломка самого двигателя;
• проблемы с контактным зажиганием;
• полоски в прочих узлах.

Перед тем, как разобрать оборудование и проверить внутреннее устройство, следует выполнить наружную диагностику. Если проблемы заключаются в неисправностях внутренних рабочих узлов, то разбор бензопилы осуществляется в соответствии с прилагаемой производителей инструкции.

Краткая инструкция по ремонту:

• если не запускается двигатель, то следует проверить наличие топлива в баке и топливной камере, наличие искры между электродами свечей зажигания, а также убедится в отсутствии нарушений изоляции;
• перебой в работе двигателя часто бывает вызван попадание в топливную смесь воды и не герметичностью цилиндровых соединений;
• быстрый перегрев и потеря мощности двигателя наблюдаются при бедной рабочей смеси, неотрегулированном карбюраторе и не приработанном двигателе;
• перегрев редуктора чаще всего бывает вызван недостаточным количеством смазки.

Все проблемы, связанные с получение недостаточно ровного пила, тяжестью распиливания и получением нехарактерных размеров опилок, связаны с цепью бензопилы.

Регулировка карбюратора и чистка глушителя

Чтобы это исправить проведите в строгом порядке следующие действия:

топливный винт прокрутите до упора;

отвинтите его на три оборота. Ни больше, ни меньше;

прочно закрутите воздушный винт;

отвинтите его уже на два строгих оборота;

уплотните герметиком или оберните тонкой жестью переходную муфту.

Все, что должно быть прочно и герметично соединено. От этого зависит качество работы бензопилы.

Бывают случаи, когда мотор бензопилы работает только при подаче малых оборотов и глохнет при большой нагрузке. Подобная проблема может говорить о забивке глушителя.

Искрогаситель глушителя может засориться по нескольким причинам:

1. Использование некачественного масла;
2. Топливо-смесь обладает высоким уровнем масла;
3. Использование масла, не предназначенного для таких двигателей.

В любом из этих случаев нужно снять глушитель и хорошо прочистить его различными моющими средствами. После этого просушите его феном.

Читайте здесь, как правильно выбрать бензопилу.

Бензопила «Дружба» – это механизированный инструмент, которым обрезают толстые сучья, расчищая трассы линий электропередач, а также валку деревьев. Является ли данный инструмент высшего качества или нет – ответить сложно. Одним его считают надежным помощником, а другим он не нравится, так как он неуклюж и капризен. В наше время данная модель бензопила пользуется популярностью не только на российских рынках, но и за пределами Российской Федерации. Этот агрегат имеется почти в каждой семье, проживающей в селе и станице. Поэтому, надежный он или же неудобный – ответить невозможно. Но как любой другой инструмент эта бензопила имеет свойство ломаться. Можно ли провести ремонт бензопилы Дружба самостоятельно в домашних условиях? При желании можно. Но, если его проводить в специализированных мастерских, то этот ремонт выльется в хорошую сумму.

Что же можно сделать, чтобы продлить срок эксплуатации бензопилы без ремонта?

Ремонт коренного подшипника коленчатого вала приходится проводить довольно часто, так как это самое уязвимое место данной модели бензопилы. Как только он становится неисправным, зажигание начинает сбиваться, что приводит к непредсказуемой работе инструмента. При такой поломке, в одних случаях завести бензопилу практически невозможно. Но в других случаях ее просто нельзя никак заглушить. На данной модели не так давно была установлена кнопка, которая останавливает работу агрегата в принудительном порядке. Умельцы, которые в этом хорошо разбираются, на своих агрегатах устанавливали такие кнопки сами и намного раньше. Бензопила Дружба является капризным инструментом. В наличии у нее при интенсивной нагрузке имеется немалый перечень отказов, среди которых обрыв шатуна, заклинивание поршня, а также исчезновение искры и неисправность редуктора.

Наличие у бензопилы контактного зажигания тоже доставляет немало хлопот, так как оно является чувствительным к разнообразным маркам не только масла, но и бензина. Поэтому, чтобы данная проблема не привела к ремонту инструмента, специалисты настоятельно рекомендуют зажигание контактное заменить электронным. Данную модель бензопилы следует постоянно регулировать и настраивать. Если проблемы с карбюратором являются довольно частыми, то решить ее можно, сделав подгиб внутрь бензинового клапана. В результате этого количество топлива, который поступает в двигатель, ограничивается.

Существует еще одна причина, которая может приостановить работу бензопилы. Когда между цилиндром и карбюратором отсутствует герметичность, то пила становится неработоспособной. Эту проблему устраняют с помощью специального герметика или же переходная муфта оборачивается тонкой полоской из жести. Для качественной работы пилы необходима герметичность всех соединений. Мембрана карбюратора и трубки резиновые исключением не являются.

Возможные причины ограничения доступа:

Доступ ограничен по решению суда или по иным основаниям, установленным законодательством Российской Федерации.

Сетевой адрес, позволяющий идентифицировать сайт в сети «Интернет», включен в Единый Реестр доменных имен, указателей страниц сайтов сети «Интернет» и сетевых адресов, позволяющих идентифицировать сайты в сети «Интернет», содержащие информацию, распространение которой в Российской Федерации запрещено.

Сетевой адрес, позволяющий идентифицировать сайт в сети «Интернет», включен в Реестр доменных имен, указателей страниц сайтов в сети «Интернет» и сетевых адресов, позволяющих идентифицировать сайты в сети «Интернет», содержащие информацию, распространяемую с нарушением исключительных прав.

Эксплуатация бензопилы «Дружба-4» выявила ряд недостатков. Особенно донимает то, что запустить горячий двигатель практически невозможно.

Причина этого «недуга» в слабой системе зажигания.

Для увеличения мощности искры на свече, систему зажигания надо переделать. Такая переделка может быть полезной и при отсутствии исправной катушки магнето к штатной системе зажигания.

Для переделки со штатной катушки магнето удаляются низковольтная и высоковольтная обмотки. Вместо низковольтной обмотки проводом ПЭВ-2 диаметром 0,8 мм (данный тип проводов применяется для намотки трансформаторов, дросселей и т.д.), наматывается 250 витков. Необходима межслойная изоляция: после каждого слоя провода делается прокладка из бумаги или лакоткани. Начало обмотки припаивается на место штатного вывода к сердечнику, с конца обмотки делается вывод монтажным проводом для подсоединения к прерывателю зажигания. Сверху катушка изолируется (можно применить изоляционную ленту).

Цепь конденсатора, включенного параллельно прерывателю и катушке, остается без изменений.

Далее двумя монтажными проводами через отрезок резинового шланга в качестве уплотнителя делаются выводы. Для надежности изоляции проводов их желательно объединить в общую оболочку из трубки ПВХ.

В качестве повышающего трансформатора используется катушка зажигания Б-115 с удаленным резистором, который крепится сбоку катушки. Данный тип катушек есть в системах зажигания автомобилей «Москвич», «Волга» и других. Использование катушек зажигания мотоциклов нежелательно: они не дают достаточной мощности искры. Катушка зажигания крепится при помощи хомута к раме бензопилы в любом удобном месте.

Провода, идущие из «улитки» двигателя, подсоединяются следующим образом: один, идущий от общей точки соединения конденсатора, прерывателя, вывода катушки — к выводу «ВК» катушки зажигания Б-115; второй, идущий от массы и подсоединенный к болту крепления магнето — к выводу катушки зажигания Б-115 не имеющей обозначения. Провода желательно выбрать разноцветными.

Далее катушка зажигания высоковольтным проводом соединяется с запальной свечой двигателя.

Регулировка момента зажигания дала очень хорошие результаты, все «недуги» бензопилы исчезли. Вот уже несколько лет переделанная система зажигания исправно работает на бензопиле «Дружба-4».

В заключении можно сказать следующее: катушка зажигания немного «портит» внешний вид пилы, но лучше иметь надежную в работе пилу, чем ту, которая приносит одни мученья.

Данная система зажигания может применяться также и на других типах двигателя, что было испытано на двигателях для мопеда типа Д-5, Д-6. Обмотка в этом случае содержит 160 витков.

Производство бензопил Дружба было начато в СССР в 1955 году на двух заводах — ЗиД (завод им. Дзержинского) в г. Перми и Сибприбормаш в г. Бийске. Во время начала выпуска это была одна из самых удачных конструкций ручной бензопилы. Потому в 1958 году Дружба была награждена Золотой медалью на международной выставке в Брюсселе.
