Поверка манометров: сроки, методика, правила

Проверка манометров: правила и порядок проведения

Проверка манометров: основные правила

Манометр применяют для того, чтобы контролировать показатели давления в промышленных емкостях и сосудах. Чтобы он работал точно и показывал верные данные, его необходимо регулярно проверять на предмет исправности.

Регламент проверки манометров: сроки и условия

Проверка показаний рабочих приборов с их последующим опломбированием, согласно действующему ГОСТ, осуществляться не реже 1 раза в год. Помимо этого, со стороны предприятия должна осуществляться плановая проверка контрольным манометром не реже 1 раза в полгода. Каждая такая проверка должна сопровождаться соответствующей записью в журнале.

В случае отсутствия необходимого контрольного прибора, можно производить проверку опломбированным рабочим манометром. Главное, чтобы его шкала и класс точности совпадали с проверяемым манометром.

Как проверить газовый манометр

В общем случае проверка заключается лишь в том, чтобы сверить данные проверяемого манометра с показаниями контрольного прибора или рассчитать действующее давление газа, после чего измерить его с помощью манометра и сравнить данные. Для этого потребуется лишь контрольный манометр и термометр. Если описать данную процедуру более подробно, то она выглядит следующим образом:

• установите датчик манометра в емкость через специальный штуцер;
• в момент фиксации значения давления извлеките манометр, и установите на это место контрольный прибор;
• сравнив показания двух приборов, проверьте правильность показаний прибора;
• в случае, если показания прибора не совпадают с эталонным манометром, необходимо произвести его регулировку, чтобы при одинаковых рабочих условиях приборы показывали одни и те же значения давления;
• на корпусе манометра имеются регулировочные болты, с помощью которых и нужно произвести корректировку;
• с электронным аналогом действия те же, только нужно учитывать, что этот прибор имеет инерционность, поэтому показания нужно удерживать от 8 до 10 с.

При отсутствии эталонного прибора, нужно предварительно рассчитать рабочее давление по формуле P2=T2•P1/T1:

• для этого потребуется сосуд объема, который известен или можно его измерить, в нем находится воздух при нормальном атмосферном давлении и комнатной температуры;
• сосуд герметично закрывается и постепенно нагревается;
• далее просто рассчитывается давление внутри сосуда с помощью формулы, где Т1 и Т2 – это начальная и конечная температура воздуха в сосуде, а Р1 атмосферное давление.
• в случае, если показания прибора не совпадают с расчетом, тогда необходимо произвести его регулировку до тех данных, которые получились при расчете.

Проверка манометров: периодичность, методика, основные правила и требования — Физтех

Манометры (устройства для измерения давления), как и все точные приборы, должны проходить контроль и поверку

Это важно, поскольку они используются на агрегатах, представляющих опасность в случае неправильной эксплуатации: газовых баллонах, котлах, производственном оборудовании. Контроль исправности работы манометра ведется при помощи специализированных метрологических систем; важно, чтобы процедуру проводил компетентный специалист

Поверка манометра проводится в аккредитованной организации в лабораторных условиях с применением аттестованных эталонов

Поверка манометра проводится в аккредитованной организации в лабораторных условиях с применением аттестованных эталонов.

Как и зачем поверять

Поверка показаний манометров состоит из внешнего осмотра (наличие трещин стекла, сколов и вмятин на корпусе и т.п.) и сравнения показаний прибора с эталонными.

Если прибор используется в одной из сфер, попадающих под ГРОЕИ – государственное регулирование в области единства измерений, то регулярное проведение поверки манометра обязательно.

Что касается частных домов и в других сфер, не входящих в список ГРОЕИ, то поверка манометров здесь производится по инициативе владельцев или руководителей, чтобы убедиться, что прибор в порядке.

Раз в год или раз в пять лет?

Периодичность поверки манометров указана в их техническом паспорте. Она зависит от конструкции и от модели прибора. Обычно сроки поверки манометров составляют 1 раз в год для старых моделей и 1 раз в 2-5 лет — для моделей, разработанных после 2000 года. Это связано с тем, что новые приборы более технологичны.

Периодичность поверки манометров устанавливается производителем и должна строго соблюдаться, если организация попадает под ГРОЕИ. Срок проведения поверки может быть меньше, если сферы применения манометров попадают под различные нормативные документы по безопасности или внутренние регламенты предприятия.

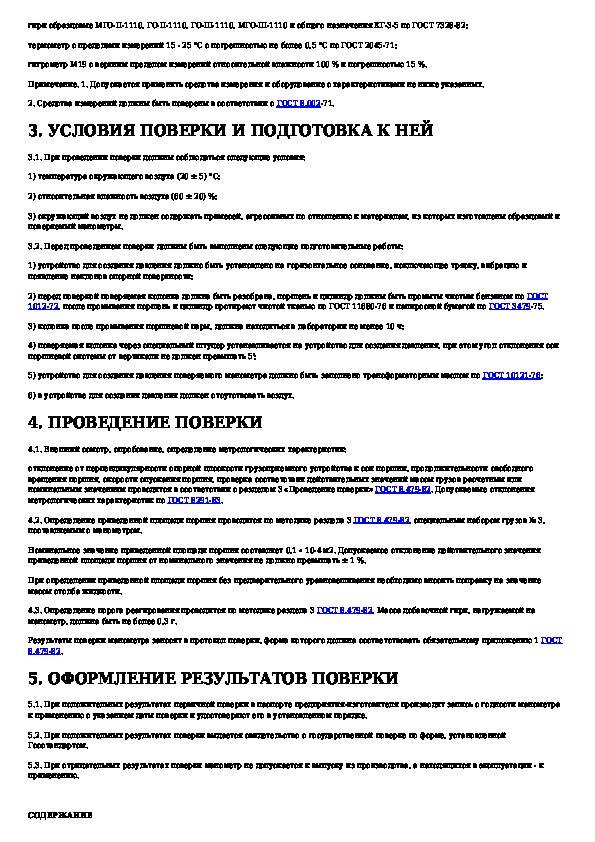

Порядок процедуры

Если по итогу поверки манометров необходимо Свидетельство о поверке, протокол поверки прибора, проводить ее может только аттестованный специалист. Организация, оказывающая услуги, должна быть внесена в Росреестр.

Поверка манометров проводится в лаборатории при соблюдении нормальных условий окружающей среды при помощи аттестованного метрологического оборудования с соблюдением требований Методики поверки.

Порядок проведения поверки манометра:

1. Внешний вид.
2. Опробование: Поверяемый манометр устанавливается на оборудование подаётся максимальное давление, манометр выдерживается на максимальном давлении, затем давление плавно снижают до 0.
3. Контроль показаний: Проводится сравнение показаний эталона и поверяемого манометра.
4. По проведенным процедурам делается вывод о пригодности или непригодности применения

Самостоятельная проверка манометра

Если ваша задача — не зафиксировать сроки поверки манометра документально, а убедиться в его работе, то можно провести проверку манометра самостоятельно. Для этого понадобится контрольный прибор.

Проверка исправности манометра:

• Установите манометр для проверки в емкость. Дождитесь, пока стрелка остановится.
• Удалите устройство. Установите туда же контрольный манометр.
• Сопоставьте полученные показания.
• Если они не совпадают, необходимо произвести ремонт манометра или заменить его.

Периодичность проверки манометров в домашних хозяйствах и на предприятиях не из сфер, попадающих под ГРОЕИ, также следует установить в соответствии с техпаспортом приборов.

Манометры (устройства для измерения давления), как и все точные приборы, должны проходить контроль и поверку

Это важно, поскольку они используются на агрегатах, представляющих опасность в случае неправильной эксплуатации: газовых баллонах, котлах, производственном оборудовании. Контроль исправности работы манометра ведется при помощи специализированных метрологических систем; важно, чтобы процедуру проводил компетентный специалист

Поверка манометра проводится в аккредитованной организации в лабораторных условиях с применением аттестованных эталонов

Поверка манометра проводится в аккредитованной организации в лабораторных условиях с применением аттестованных эталонов.

Период допустимой эксплуатации

В соответствии с ФНП ОРПД срок эксплуатации установлен изготовителем. Согласно 485 пункту правил если в технической документации производителя не указаны данные о сроках эксплуатации баллона, то устанавливается срок службы 20 лет.

Наибольшим спросом пользуются ёмкости, производимые по ГОСТ 949-73 «Баллоны стальные малого и среднего объёма для газов на Р (р)<=19,6 МПа (200 кгс/кв. см). Технические условия (с Изменениями N 1—5)». Согласно п. 6.2. гарантийный срок использования — 24 месяца с момента ввода в эксплуатацию.

Устройства, изготовленные по ГОСТ 15860-84 «Баллоны стальные сварные для сжиженных углеводородных газов на давление до 1,6 МПа. Технические условия (с Изменениями N 1, 2)» согласно пункту 9.2 имеют гарантийный срок использования — 2 года и 5 месяцев с момента продажи через торговую сеть, а для устройств внерыночного использования — со дня получения пользователем.

В соответствии с методиками технической диагностики МТО 14-3Р-004—2005 и МТО 14-3Р-001—2002 разработанными для устройств, изготовленных по ГОСТ 15860-84 и ГОСТ 949-73 соответственно, срок эксплуатации не должен превышать 40 лет, при соблюдении условия проведения освидетельствования 1 раз в 5 лет, после чего устройства выбраковываются.

Запрещено использование баллонов, произведённых по вышеуказанным ГОСТ до 01.02.2014, срок службы которых свыше 40 лет.

Согласно п. 22 Технического регламента Таможенного союза «О безопасности оборудования, работающего под избыточным давлением» баллоны, изготовленные после 01.02.2014 эксплуатируются согласно расчётному сроку службы, указанному производителем в паспорте устройства.

Более подробно о сроке эксплуатации и условиях хранения газового баллона читайте в этом материале.

Мы решаем юридические проблемы любой сложности. #Будьтедома и оставляйте свой вопрос нашему юристу в чате. Так безопаснее.

Задать вопрос

Поверка манометров: сроки, методика, правила

В системе нагнетания сжатого воздуха могут устанавливаться различные измерительные приборы, большое распространение получил манометр. Как и многие другие приборы, рассматриваемый должен проходить периодическое обслуживание. Только в этом случае можно быть уверенным в том, что оно прослужит в течение длительного периода, а полученные показания будут точными. Рассмотрим все особенности процедуры проверки манометра подробнее.

Поверка манометров: правила

Проводится проверка манометров должна исключительно с учетом основных правил и рекомендаций, так как допущенные ошибки могут привести к снижению точности изделия. Основные правила следующие:

1. Для начала проводится осмотр манометра для определения состояния механизма. Повреждение устройства может указывать на то, что проводить поверку и вовсе не стоит. Некоторые из дефектов можно устранить, к примеру, провести замену защитного стекла, все зависит от особенностей конкретной модели манометра.
2. Создаются наиболее приближенные условия к эксплуатационным. Примером можно назвать показатель влажности воздуха, атмосферного давления и температуры в помещении.
3. Вначале проводимого испытания стрелка должна находится на нуле. За счет этого исключается вероятность допущения погрешности на момент проведения измерений.

Если нет возможности провести установку стрелки на ноль, то проводится регулировка устройства при помощи специального болта.

Сроки поверки манометров

Больше всего внимания уделяется установленным срокам. Назначение калибровки заключается в повышении точности снимаемых показателей. Среди особенностей отметим следующие моменты:

Самостоятельно провести рассматриваемую процедуру можно только в том случае, если прибор устанавливается в качестве элемента неответственных механизмов.

Нужна ли поверка манометров

Первичная поверка прибора проводится для определения показателя номинального давления. В дальнейшем контроль позволяет исключить вероятность снижения точности.

https://youtube.com/watch?v=DlKNiJjoRBg

Периодическая поверка манометра требуется для того, чтобы исключить вероятность его выхода из строя.

Некоторые системы не могут эксплуатироваться без применения манометра.

Если своевременно не проводить рассматриваемую процедуру можно столкнуться со следующим проблемами:

1. Погрешность при снятии измерений. В некоторых случаях незначительная погрешность не снижает эффективность применения компрессора, в других точность давления важна.
2. Существенно снижается эксплуатационный срок манометра. Некоторые повреждения механизма при его длительной эксплуатации могут привести к быстрому износу. Стоимость высокоточных манометров весьма велика.
3. Есть вероятность появления утечки среды, которая станет причиной снижения давления в системе.

В заключение отметим, что при необходимости поверки измерительного прибора компрессора провести подобную работу можно самостоятельно. Для этого можно приобрести специальное устройство в специализированном магазине. Другие механизмы, к которым предъявляются более высокие требования, должны проверяться исключительно специалистом. После проведения процедуры должна ставится пломба.

, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Правила установки и съема

Для обеспечения стабильной работы манометра и снижения риска его поломки соблюдают определенные правила:

1. Монтаж манометров, должен быть выполнен таким образом, что бы было довольно просто снять результаты измерений, выполнять регламентное обслуживание и ремонт.
2. Правила определяют ряд условий, которые определяют предельные размеры расстояний между измерительным прибором и стенами помещения, в котором этот прибор установлен.
3. Если манометр монтируют на высоте от 2 до 3 метров, размер диаметра корпуса должен быть не меньше чем 160 мм. На высоту более чем три метра манометры устанавливать недопустимо. Это определено в требованиях нормативной документации.
4. Для выполнения, предписанных в нормативной документации проверки измерительных приборов и оборудования при использовании приборов в монтажную конструкцию должен быть установлен трехходовой кран. Место его установки должно находиться между манометром и трубой (сосудом).
5. При монтаже в условиях, когда возможно влияние на него сторонних внешних факторов, например, осадки или высокая температура, то необходимо обеспечить его дополнительную защиту. Для этого используют так называемые буферные элементы, сифоны и другие изделия. Эффективность работы смонтированного измерительного оборудования зависит насколько качественно закрыто от внешнего воздействия.
6. Для предотвращения замерзания мерительного прибора, их обеспечивают тепловой изоляцией.
7. При подключении необходимо стравить попавший внутрь системы газ. Для этого, чуть-чуть не докручивают фиксационную гайку на штуцере.
8. Манометры, не прошедшие поверку и не имеющие на корпусе пломбы или соответствующей печати к использованию для работы в сетях не должны допускаться. Если сроки поверки истекли, или в процессе эксплуатации выяснилось, что работа отличается от штатной, то он должен быть снят и отправлен на диагностику и ремонт. На корпусе измерителя отмечено появление повреждений, или на стекле появилась трещина, то такой прибор не может эксплуатироваться и должен быть утилизирован.
9. Поврежденные датчики демонтируют и передают в аттестованную лабораторию для выполнения ремонтных работ. Если такой манометр не подлежит восстановлению, то его утилизируют.

Законодательная база Российской Федерации

Бесплатная горячая линия юридической помощи

Навигация

Федеральное законодательство

Действия

• Главная
• «ПРАВИЛА УСТРОЙСТВА И БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ СОСУДОВ, РАБОТАЮЩИХ ПОД ДАВЛЕНИЕМ. ПБ 10-115-96» (утв. Постановлением Госгортехнадзора РФ от 18.04.95 N 20) (ред. от 02.09.97)

Наименование документ	«ПРАВИЛА УСТРОЙСТВА И БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ СОСУДОВ, РАБОТАЮЩИХ ПОД ДАВЛЕНИЕМ. ПБ 10-115-96» (утв. Постановлением Госгортехнадзора РФ от 18.04.95 N 20) (ред. от 02.09.97)
Вид документа	постановление, перечень, правила
Принявший орган	госгортехнадзор рф
Номер документа	20
Дата принятия	01.01.1970
Дата редакции	02.09.1997
Дата регистрации в Минюсте	01.01.1970
Статус	отменен/утратил силу
Публикация	В данном виде документ опубликован не был (в ред. от 18.04.95 — Промышленная безопасность при эксплуатации паровых и водогрейных котлов, сосудов, работающих под давлением, трубопроводов пара и горячей воды (сборник документов), Серия 10, Выпуск 2, М., ГП НТЦ по безопасности в промышленности Госгортехнадзора РФ, 2000)
Навигатор	Примечания

5.3.1. Каждый сосуд и самостоятельные полости с разными давлениями должны быть снабжены манометрами прямого действия. Манометр устанавливается на штуцере сосуда или трубопроводе между сосудом и запорной арматурой.

5.3.2. Манометры должны иметь класс точности не ниже: 2,5 — при рабочем давлении сосуда до 2,5 МПа (25 кгс/кв. см), 1,5 — при рабочем давлении сосуда выше 2,5 МПа (25 кгс/кв. см).

5.3.3. Манометр должен выбираться с такой шкалой, чтобы предел измерения рабочего давления находился во второй трети шкалы.

5.3.4. На шкале манометра владельцем сосуда должна быть нанесена красная черта, указывающая рабочее давление в сосуде. Взамен красной черты разрешается прикреплять к корпусу манометра металлическую пластину, окрашенную в красный цвет и плотно прилегающую к стеклу манометра.

5.3.5. Манометр должен быть установлен так, чтобы его показания были отчетливо видны обслуживающему персоналу.

5.3.6. Номинальный диаметр корпуса манометров, устанавливаемых на высоте до 2 м от уровня площадки наблюдения за ними, должен быть не менее 100 мм, на высоте от 2 до 3 м — не менее 160 мм.

Установка манометров на высоте более 3 м от уровня площадки не разрешается.

5.3.7. Между манометром и сосудом должен быть установлен трехходовой кран или заменяющее его устройство, позволяющее проводить периодическую проверку манометра с помощью контрольного.

В необходимых случаях манометр в зависимости от условий работы и свойств среды, находящейся в сосуде, должен снабжаться или сифонной трубкой, или масляным буфером, или другими устройствами, предохраняющими его от непосредственного воздействия среды и температуры и обеспечивающими его надежную работу.

5.3.8. На сосудах, работающих под давлением выше 2,5 МПа (25 кгс/кв. см) или при температуре среды выше 250 град. C, а также со взрывоопасной средой или вредными веществами 1-го и 2-го классов опасности по ГОСТ 12.1.007 вместо трехходового крана допускается установка отдельного штуцера с запорным органом для подсоединения второго манометра.

На стационарных сосудах при наличии возможности проверки манометра в установленные настоящими Правилами сроки путем снятия его с сосуда установка трехходового крана или заменяющего его устройства необязательна.

На передвижных сосудах необходимость установки трехходового крана определяется разработчиком проекта сосуда.

5.3.9. Манометры и соединяющие их с сосудом трубопроводы должны быть защищены от замерзания.

5.3.10. Манометр не допускается к применению в случаях, когда:

отсутствует пломба или клеймо с отметкой о проведении поверки;

стрелка при его отключении не возвращается к нулевому показанию шкалы на величину, превышающую половину допускаемой погрешности для данного прибора;

разбито стекло или имеются повреждения, которые могут отразиться на правильности его показаний.

5.3.11. Поверка манометров с их опломбированием или клеймением должна производиться не реже одного раза в 12 месяцев. Кроме того, не реже одного раза в 6 месяцев владельцем сосуда должна производиться дополнительная проверка рабочих манометров контрольным манометром с записью результатов в журнал контрольных проверок. При отсутствии контрольного манометра допускается дополнительную проверку производить проверенным рабочим манометром, имеющим с проверяемым манометром одинаковую шкалу и класс точности.

Порядок и сроки проверки исправности манометров обслуживающим персоналом в процессе эксплуатации сосудов должны определяться Инструкцией по режиму работы и безопасному обслуживанию сосудов, утвержденной руководством организации — владельца сосуда.

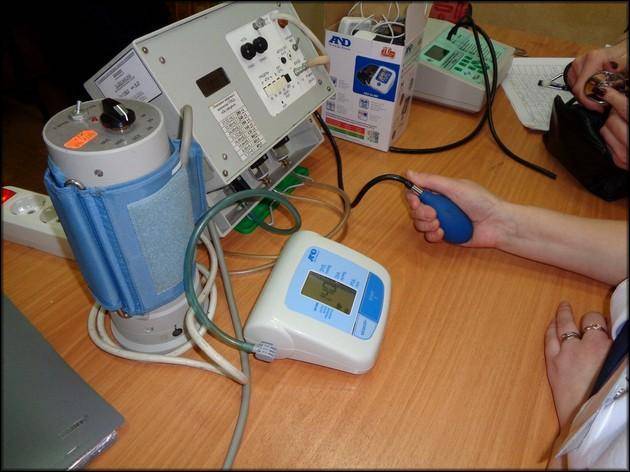

Проверка аппаратами-имитаторами давления

В больших центральных больницах, аптеках, сервисных центрах по медтехнике и специализированных магазинах есть специальные аппараты, имитирующие давление, для настройки сфигмоманометров. Услугами с такими устройствами можно воспользоваться в большинстве случаев за небольшую цену, а часто и вовсе бесплатно. Периодически учреждениями организовываются мероприятия, в ходе которых предлагается проверка без оплаты.

Не во всех перечисленных точках есть описанное проверочное оборудование, поэтому пользователю придется специально узнавать о наличии сервиса для обслуживания измерителей АД. Но надо отметить, что оснащение всегда должно быть в больших медицинских госучреждениях и сервисных точках по медтехнике.

Работа проверочного имитатора давления основывается на нахождении им расхождений проверяемого тонометра по заданным параметрам с эталонными, реальными показателями. Это самый надежный способ анализа измерителей АД.

Не всегда у пользователя есть желание узнавать о проверочном оснащении или отсутствует возможность нанести визит организации, предоставляющей услуги, поэтому методы, как проверить тонометр на точность, анализа правильности работы аппарата в домашних условиях также затребованы.

2.9. Метрологическое обеспечение

2.9. Метрологическое обеспечение

2.9.1. Комплекс мероприятий по метрологическому обеспечению тепловых энергоустановок, выполняемый каждой организацией, включает:

— своевременное представление в поверку средств измерений, подлежащих государственному контролю и надзору;

— проведение работ по калибровке средств измерений, не подлежащих поверке;

— обеспечение соответствия точностных характеристик применяемых средств измерений требованиям к точности измерений технологических параметров и метрологическую экспертизу проектной документации;

— обслуживание, ремонт средств измерений, метрологический контроль и надзор.

2.9.2. Средства измерений теплотехнических параметров содержатся в исправности и постоянно находятся в эксплуатации при работе основного и вспомогательного оборудования тепловых энергоустановок.

2.9.3. Выполнение работ по метрологическому обеспечению осуществляют метрологические службы организаций или подразделения, выполняющие функции этих служб.

2.9.4. Тепловые энергоустановки оснащаются средствами измерений в соответствии с проектной документацией и нормативно-технической документацией, действие которой распространяется на данные типы энергоустановок.

Объем оснащения тепловых энергоустановок средствами измерений должен обеспечивать контроль за техническим состоянием оборудования и режимом его работы.

2.9.5. Выбор средств измерений и их точностных характеристик осуществляется на стадии проектирования, на основе действующих государственных нормативных документов, устанавливающих требования к точности измерения.

2.9.6. Оперативное обслуживание средств измерений ведет оперативный или оперативно-ремонтный персонал подразделений, определенных решением руководства организации.

2.9.7. Техническое обслуживание и ремонт средств измерений осуществляет персонал подразделения, выполняющего функции метрологической службы организации.

2.9.8. Ремонт первичных запорных органов на отборных устройствах, вскрытие и установку сужающих и других устройств для измерения расхода, защитных гильз датчиков измерения температуры выполняет персонал, ремонтирующий технологическое оборудование, а приемку из ремонта и монтажа — персонал, выполняющий функции метрологической службы организации.

2.9.9. Персонал, обслуживающий оборудование тепловых энергоустановок, на котором установлены средства измерений, несет ответственность за их сохранность. Обо всех нарушениях в работе средств измерений сообщается подразделению, выполняющему функции метрологической службы организации.

2.9.10. Вскрытие регистрирующих приборов, не связанное с работами по обеспечению записи регистрируемых параметров, разрешается только персоналу подразделения, выполняющего функции метрологической службы, а средства измерений, используемых для расчета с поставщиком или потребителями, — совместно с их представителями.

2.9.11. На все контрольно-измерительные приборы тепловых энергоустановок составляются паспорта с отметкой о периодических поверках и произведенных ремонтах.

Кроме того, ведутся журналы записи результатов поверок, калибровок и ремонтов приборов.

2.9.12. Для измерения теплоты, расходов, температур, давлений и разрежений применяются приборы, отвечающие пределам измерения параметров и установленному классу точности в соответствии с государственными стандартами.

2.9.13. Максимальное рабочее давление, измеряемое прибором, должно быть в пределах 2/3 максимума шкалы при постоянной нагрузке, 1/2 максимума шкалы — при переменной. Верхний предел шкалы самопишущих манометров должен соответствовать полуторакратному рабочему давлению измеряемой среды.

2.9.14. Гильзы термометров устанавливаются в соответствии с установленными государственными стандартами.

2.9.15. Температура окружающего воздуха, влажность, вибрация, запыленность в местах установки приборов и аппаратуры должны быть в пределах значений, допускаемых стандартами, техническими условиями и паспортами заводов-изготовителей.

2.9.16. Тепловые щиты, переходные коробки и сборные кабельные ящики нумеруются. Все зажимы и подходящие к ним провода, а также импульсные линии теплоизмерительных приборов маркируются. На всех датчиках и вторичных приборах делаются надписи о назначении приборов.

2.9.17. Импульсные линии к манометрам и расходомерам выполняются из материала, стойкого к коррозирующему действию среды. Они должны быть удобными для монтажа, разборки, чистки, герметичными и рассчитанными на рабочее давление.

2.9.18. Записи показаний регистрирующих приборов подлежат хранению не менее двух месяцев.

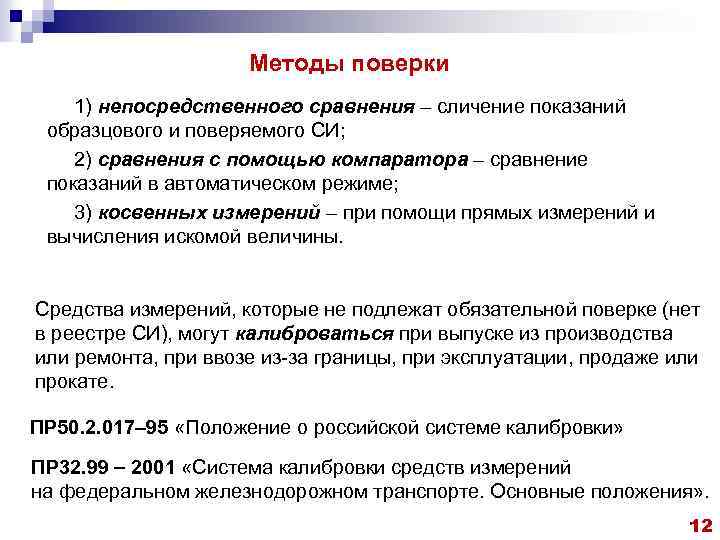

Методика поверки манометров

Существует довольно большое количество различных технологий, которые позволяют определить состояние измерительного устройства. Поверка технических манометров должна проводится исключительно профессионалами, так как допущенные ошибки могут стать причиной снижения точности снимаемых показателей. Оказывать услуги должны исключительно специалисты, получившие соответствующее разрешение.

Выделяют несколько наиболее распространенных технологий поверки:

При применении гидравлического пресса. В этом случае измерительное устройство устанавливается между двумя элементами прибора. Стоит учитывать, что подобная технология проводимых измерений характеризуется низкой погрешностью. Существует довольно большое количество различных видов гидравлических прессов, все они характеризуются своими определенными особенностями. Подобная конструкция встречается исключительно в специализированных магазинах, для применения следует обладать определенными навыками и знаниями. При применении метрологического стенда. В этом случае основные показатели снимаются с минимальной погрешностью в установленных контрольных точках. Подобный прибор создает требующееся давление в системе. Среди особенностей использования метрологического стенда отметим то, что погрешности в измерении довольно высокие. Однако конструктивные особенности позволяют существенно расширить область применения устройства, к примеру, в случае высокого давления в системе. При использовании специального калибратора. Этот прибор можно сегодня приобрести в специализированном магазине для самостоятельной поверки устройства

При выборе калибратора уделяется внимание тому, в каком диапазоне показателей он может применяться. Большая часть моделей работает по одинаковой схеме

Последний метод позволяет провести проверку устройств, которые не требуют опломбировки после проведенной процедуры.

Устройство характеризуется высокой мобильностью и может применяться без особой подготовки.

Все о проверке

Теперь поговорим о том, как производится проверка манометров, какие сроки и периодичность проверяемых устройств и какие правила следует соблюдать.

Если поверка манометров осуществляется в лабораторных условиях, то по правилам она включает в себя следующие этапы:

• визуальная диагностика;
• выставление стрелки шкалы на нулевую метку;
• диагностика положения стрелки на этой метке;
• методика проверки включает в себя выявление основной погрешности.

Периодичность и сроки

Что касается периодичности, то на предприятиях обычно она вносится в соответствующий журнал проверки. Но поскольку рядовые автолюбители обычно не заводят журнал контрольных проверок манометров, эта информация может фиксироваться отдельно в блокноте. Периодичность диагностики может варьироваться в зависимости от производителя устройства, по правилам в среднем она может составлять от 12 до 60 месяцев (автор видео — канал Avtozvuk.ua — База Автозвука).

Инструкция по проверке манометра своими руками

Теперь вкратце о том, как проверить манометр своими силами. Перед тем, как приступить к измерению, необходимо произвести визуальную диагностику устройства. Внимательно осмотрите корпус на предмет наличия трещин, сколов, зазоров или других механических повреждений, которые могли бы привести к неработоспособности устройства. Если вы заметили следы повреждений, при этом прибор в принципе не работает, то его дальнейшая диагностика, вероятнее всего, будет бесполезной. Гораздо проще будет купить новое устройство, чем тратить время и ресурсы на ремонт старого.

Что касается непосредственно диагностики значений, то она осуществляется следующим образом:

1. Сначала необходимо продиагностировать давление, но для такой проверки вам понадобится так называемый эталонный девайс, то есть то устройство, в показаниях которого вы уверены. Если силового агрегата или, к примеру, в шинах автомобиля, то измерьте давления сначала одним прибором, а затем — другим. В том случае, если показания вашего устройства не совпадают с эталонным, необходимо произвести его регулировку. Вам необходимо добиться того, чтобы показания от измерения с помощью двух устройств совпадали.
2. Чтобы выполнить настройку, на корпусе прибора должны располагаться специальные винты регулировки. Если вы используете электронное устройство, то принцип здесь, в целом, аналогичный, однако следует учитывать, что девайсы такого типа обладают инерционностью. Соответственно, показания надо будет удерживать от 8 до 10 с.
3. Если эталонный прибор у вас отсутствует, можно произвести диагностику правильности показаний, применив расчеты. Вам потребуется сосуд, об объеме которого вы знаете точно, причем воздух в нем находится при атмосферном давлении, уровень которого замеряется барометром, а температура должны быть комнатной. Сосуд следует плотно закрыть и немного нагреть, чтобы увеличились температура и давление, которые также следует измерить. Вам следует произвести расчет показания давления в самом сосуде, разделив конечную температура нагрева с изначальной, комнатной. После этого результат следует умножить на показатель атмосферного давления.
4. В том случае, если показатели устройства при такой температуре не совпадают с теми, которые были рассчитаны, необходимо произвести регулировку устройства таким образом, чтобы девайс показывал такое значение, которое получилось в ходе расчетов. Когда вы будете производить расчеты, учитывайте тот факт, что уровень температуры следует замерить к Кельвинах, а для этого к полученным градусам Цельсия следует добавить цифру 273. В большинстве случаев шкалы на приборах имеют градуировку в кг/см2, соответственно, расчет будет осуществлен в паскалях либо мм ртутного столба. Поэтому для получения более точных результатов необходимо будет перевести все единицы и только после этих действий производить сравнение.

Если регулировка не дает необходимых результатов и полученные показания прибора не являются верными, можно попробовать отдать устройство на диагностику специалистам. Но если и в лабораторных условиях не удалось получить нужный результат, то единственным выходом будет ремонт устройства либо его замена.

Загрузка …

Поверка манометров: методика, периодичность, сроки, требования

Измерительные приборы и инструменты требуют контроля при помощи метрических измерителей.

Манометры, анализирующие давление жидкостей и газов устанавливают на отопительные котлы, газовые баллоны, используют на производственных агрегатах.

Чтобы получать верные показания прибора и обезопасить  сотрудников предприятия, следует проводить периодическую поверку манометров.

Спиральные манометры состоят из металлической спирали, которая связана при помощи передающего элемента, соединенного со стрелкой на циферблате. Чем выше давление, тем больше раскручивается спираль и тянет за собой стрелу. Что отражается в увеличении показателей давления на шкале прибора.

Мембранный манометр выдает показания за счет зажатой плоской пластины, которая связана с передающим элементом. При воздействии давления мембрана прогибается и передающий элемент давит на стрелку циферблата. Так происходит увеличение показателей давления.

Для проверки соответствия точностных параметров измерителя, заявленных производителем, и контроля метрологической исправности прибора, без чего нельзя использовать манометр в сферах, подпадающих под ГРОЕИ (государственное регулирование обеспечения единства измерений), а также чтобы прибор служил установленный срок и эксплуатация была безопасной, следует периодически проводить поверку манометра. Правила, установленные государством, гласят, что в зависимости от технических характеристик устройства и указаний производителя, срок сверки составляет от 12 месяцев до 5 лет.

Самым распространенным считался регулярный осмотр прибора по истечении года, но сейчас производители улучшают характеристики оборудования, все чаще встречаются приборы со сроком поверки 2 года. Стоит помнить, если манометр должен проходить осмотр и поверку через определенный срок с даты производства, а не с момента его пуска в эксплуатацию.

Сроки эксплуатации манометра устанавливаются производителями, в среднем составляют 8-10 лет. Необходимо вести журнал поверок манометра, чтобы вовремя проводить поверку прибора.

Поверка манометров – правила

Чтобы точно исследовать измерительный прибор, необходимо соблюсти некоторые правила поверки манометров:

• осмотреть на наличие внешних дефектов (например, разбитое стекло);
• следует создать приближенные к нормальным условия при проведении поверки (атмосферное давление 760 мм рт. Ст., влажность воздуха до 65 %, температура помещения 20◦ С);
• установить стрелку циферблата на ноль;
• сравнить показания эталонного прибора и проверяемого.

Последние два пункта, при невозможности установить стрелку на ноль и появлении различий между эталонным и проверяемым прибором, следует отрегулировать при помощи болтов. Если установка номинальных параметров не происходит, возможно, проще заменить манометр на новый, учитывая небольшую стоимость прибора.

Сроки поверки манометров

В случае, когда вы сдали на поверку манометр, будьте готовы к тому, что вам его вернут только через 14 рабочих дней. Для эталонных приборов сверка осуществляется в течении 7 рабочих дней. Следует заранее отправить или заполнить заявку, чтобы поверка прошла в срок.

Так же, если вы собираетесь везти на сверку прибор, который был опломбирован или клеймен, следует вызвать специалиста, выполнявшего услуги, и снять измерительный аппарат. Если вы можете вызвать специалиста на объект для калибровки манометра, то это займет целый рабочий день.

Нужна ли поверка манометров

Исследование измерительного прибора необходимо на начальной стадии для установления номинального давления.

Последующий контроль необходим для регуляции работы манометра, потому что прибор может выйти из строя и привести к аварии весь технологический процесс, как было указано выше.

Периодическая поверка дает возможность безопасно эксплуатировать системы, которые оснащены измерителями давления.
