Поделки на токарных станках

Инструменты для токарной обработки

Главным параметром продуктивности работы токарных станков является выбор следующих режимов резания: величины продольной подачи инструмента при обработке, скорости резки и глубины снимаемого слоя металла.

Грамотное применение этих параметров позволит добиться:

• оптимальной скорости вращения заготовки и скоростных характеристик самой обработки детали;
• увеличение износостойкости режущего инструмента при оптимальных силах его воздействия на поверхность детали;
• необходимого съема слоя металлической стружки в процессе токарной обработки;
• поддержания рабочих поверхностей токарного оборудования в идеальном состоянии.

На скорость резания также влияет вид и сорт обрабатываемого материала, а также тип и качественные характеристики применяемого режущего инструмента. Выбором частоты вращения шпинделя и скоростей резки можно влиять на показатели качества токарной обработки детали. Такие всегда учитываемые показатели, как плотность материала и другие качественные характеристики заготовок, можно найти в специализированных таблицах и справочниках.

В зависимости от назначения, токарные резцы подразделяются на черновые – для предварительной обработки, и чистовые – для выполнения окончательных размеров детали. Геометрическая форма режущей части резцовых пластин позволяет снимать как маленькие припуски, так и более крупные.

По параметру направленности движения токарные резцы делятся на правые и левые. Первые движутся справа налево (от задней бабки к передней), вторые, соответственно, наоборот.

По геометрической форме и типу режущей пластины резцы подразделяются на отогнутые, прямые и усиленные. У последнего исполнения ширина части закрепления значительно больше ширины самого резца.

По функциональности токарные резцы делятся на:

• подрезные;
• отрезные;
• проходные прямые и упорные;
• резьбовые внутренние и наружные;
• расточные;
• канавочные;
• фасонные.

Качество и точность резания напрямую зависят от геометрических параметров токарных резцов. И при правильном выборе его формы достигаются наиболее эффективные результаты токарной обработки. Для этого токарю необходимо знать такое техническое понятие, как «угол в плане». Это угол между проекциями главной и вспомогательной режущими кромками резца на основную плоскость:

• φ (угол главной режущей поверхности);
• φ1 (вспомогательной плоскости);
• ε (при вершине).

Угол при вершине обеспечивается при заточке резца, а главный и вспомогательный зависят еще и от его позиционирования при установке. При большом значении главного угла нагрузки будут направлены на небольшую по площади часть кромки, и это приведет к уменьшению по времени стойкости режущего инструмента. При уменьшении этого угла резец будет обладать большим периодом стойкости, нагрев зоны резания намного уменьшится, что приведет к большей эффективности.

Выбор и подготовка заготовки

Дерево относится к той категории поделочного материала, который позволяет создавать самые причудливые и эффектные изделия. Красота и оригинальность изготовленной поделки зависит от породы выбранной древесины, возможностей токарного станка, уровня квалификации мастера, аккуратности проводимой работы.

Работы на токарном станке требуют тщательной подборки деревянной болванки. В качестве древесины выбирают обычно лиственные породы дерева. Наиболее популярными считаются: липа, груша, ольха, дуб, бук, орех, различные виды берёзы. Из наиболее редких пород дерева применяют красное и чёрное. Однако следует помнить, что основа каждой из пород имеет свои особенности, которые необходимо учитывать при обработке. К таким особенностям относятся:

• плотность;
• наличие оригинальной текстуры;
• отсутствие трещин и сучков;
• для хвойных и некоторых лиственных деревьев, например, вишни отсутствие так называемых просмолок;
• для хвойных пород наличие внешней и внутренней синевы.

Для начинающих специалистов целесообразно выбирать для работы, хорошо просушенные болванки, обладающие цельной структурой и средней плотностью. На них хорошо проводить обучение на самом простом токарном оборудовании. Для приобретения навыков работы с древесиной целесообразно выбрать изделие простой конструкции.

Технология обработки

Принцип работы — постепенное снятие стружки с заготовки с помощью станка и ручных инструментов.

Станина должна располагаться параллельно телу. Не следует нагибаться над рабочим местом, отходить от него далеко. Оптимальное расстояние — длина предплечья. Высота установки — на уровне локтя.

Нужно соблюдать время работы, делать перерывы через каждые 20–30 минут.

Первичная обработка болванки производится захватом инструмента сверху, сомкнув пальцы снизу. Так надежно удерживается грубое изделие при высоких оборотах токарного станка.

Обрабатывать обточенную деталь удобнее нижним захватом. Это положение обеспечивает более точное движение инструмента при финишной корректировке.

Этап 1: делаем заготовки

1. Нужно взять брусок любой породы дерева. Его размеры должны незначительно отличаться от габаритов предполагаемого изделия.
2. Топором заготовке придается форма цилиндра. Крепить к станку целиковый брусок не рекомендуется: велик риск получить травму от отлетевших крупных кусков древесины.
3. Обозначается место, где будет произведено вытачивание формы (центр вращения).

Этап 2: выбор стамески

Для обработки болванки требуется 3 стамески:

• Желобчатая. Ее полукруглая форма подходит для снятия грубого верхнего слоя с заготовки.
• Желобчатая полукруглая вогнутая. Для подготовки изделия к финишной отделке.
• Косая. Помогает вытачивать конусы, подрезать торцы, производить чистовую обработку.

Этап 3: фиксация заготовки

На всех станках предусмотрено место для крепления обрабатываемой детали. Зачастую крепежом выступает шестигранник с шипами. Чтобы заготовка не выпала из механизма при работе, рекомендуется с помощью стамески сделать в ее торцах углубления в местах прилегания шипов.

Опорную скобу подручника (поддержку для руки) устанавливают на расстоянии 5 мм от болванки и немного выше оси вращения. По мере стачивания объема заготовки подручник приближают к поверхности изделия, подкручивают задний шпиндель станка через каждые 5–10 минут.

Этап 4: точение изделия

Сначала нужно запустить вал. Только после набора скорости можно начинать отделку.

При работе на станке необходимо поочередно использовать стамески, менять их по мере обточки грубой болванки.

Точение на токарном станке начинается с черновой обработки. Устанавливают скорость вращения 1000–1500 об/мин. Используют полукруглую стамеску, ее лезвие и боковые части. Держат инструмент обеими руками, опираясь на подручник. Вести приспособление необходимо в направлении снятия стружки одной рукой, второй нужно только придерживать ручку стамески. Нельзя давить на дерево.

Затем меняют обрабатывающий инструмент. Для создания контура выемок используется желобчатая полукруглая стамеска. Острый торец приспособления направляют под углом около 45° к детали, углубляя лезвие внутрь заготовки в отмеченных местах. На этом этапе осуществляется художественная резьба по дереву.

Выточенный элемент обрабатывается косой стамеской.

Правильно обработанное изделие имеет гладкую поверхность.

В видео объясняются тонкости процесса.

https://youtube.com/watch?v=ORjafAtx7N8

Умение работать на токарном станке открывает перед домашним мастером новые горизонты.

С помощью этого полезного устройства можно создавать различные изделия, имеющие форму фигур вращения. Это может быть уникальный набор для игры в шахматы или оригинальная ножка авторского обеденного стола, шкатулка или чаша из дерева.

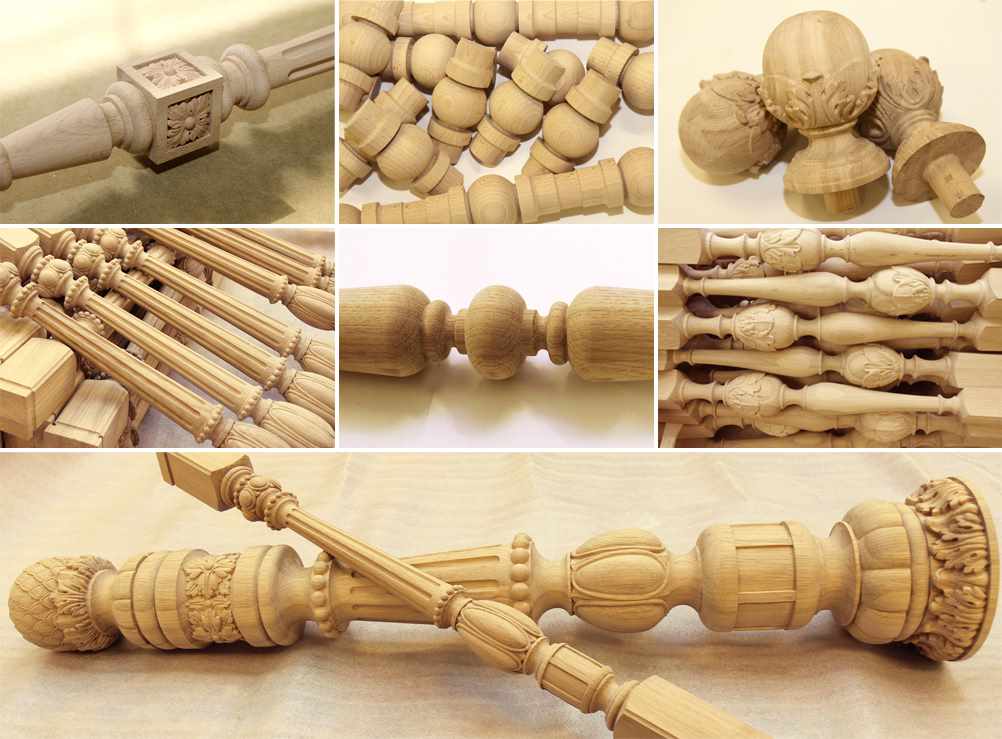

Ассортимент изделий широк. Все зависит от квалификации токаря и его умения работать с деревом.

Мастерская резьба по дереву на токарном станке потребует собранности, пространственного воображения и умения чувствовать материал, приходящего с опытом.

Поделки на токарных станках по дереву и металлу: видео, фото, чертежи

Токарные станки уже много десятков лет действуют, как самый надежный способ обработать и художественно украсить любую самоделку из дерева или металла. Обработка на электрооборудовании придаёт изделию изящный и полностью законченный вид. Поделки должны иметь гладкую поверхность и плавные фигурные переходы.

Поделки, изготавливаемые на токарных станках по дереву

Для изготовления деревянных самоделок своими руками, используются мягкие породы деревьев, такие как:

• клен;
• ольха:
• липа;
• сосна;
• орех.

Изделия, требуемые твердых пород, выполняются преимущественно из дуба или березы. Для красоты и живописности на поделки можно наносить разные элементы декора, тонировку или краску.

Чтобы изготовлять поделки своими руками, необязательно быть токарем или столяром по специальности и уметь делать профессиональные чертежи. Имея в распоряжении токарный станок, можно многому научиться в домашних условиях.

Точение деревянных изделий

Большинство поделок требуют для себя обработку методом точения. Чтобы выполнить поделку на токарном станке в форме вазы, тарелки или бокала – предметов, имеющих поперечную форму круга, заготовку необходимо закрепить в специальном патроне станка. Для крепления длинных деталей, применяется трезубец, который поджимает их центром задней бабки.

Перемещая стамеску вдоль оси вращения, деталь будет затачиваться. Такой вид точения называется продольным. Если самоделка небольшая, ее можно закрепить шурупами к планшайбе, или плоскому диску.

Сначала на заготовку нужно нанести разметку под шурупы, а затем просверлить несквозное отверстие, по глубине равное ввинчиваемой длине шурупа. Также можно проколоть отверстие шилом. Чтобы определить местоположение шурупов, заготовку нужно приложить к планочной шайбе и через отверстия, которые находятся по обратной стороне, очертить места под шурупы.

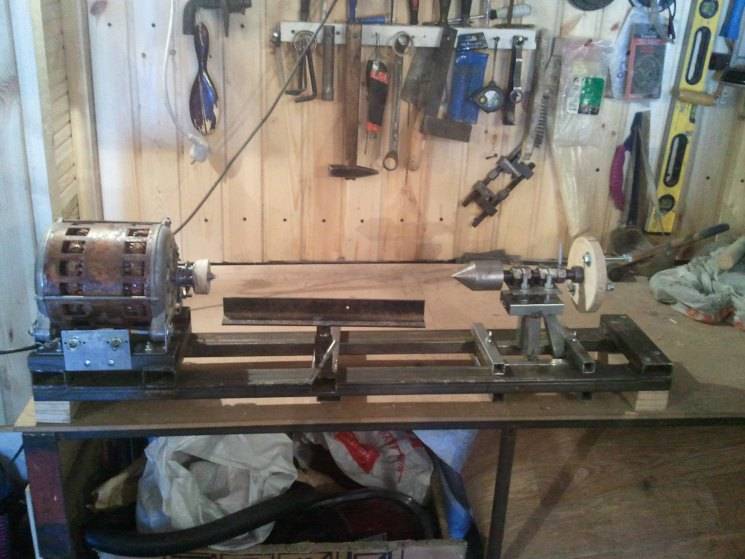

Приступаем к работе — делаем станину, заднюю бабку и подручник

Задняя бабка будет изготовлена из патрона и передней части, снятых с корпуса старой электрической дрели. Чтобы оборудование служило долго и не разлетелось через год после эксплуатации, лучше всего использовать дрель с металлическим корпусом.

Чтобы ваш самодельный станок стоял нормально, не шатался и не создавал тем самым проблем в работе, следует обаятельно особое внимание уделить созданию стойки. Она устанавливается на станине станка, так, чтобы у оператора позднее была возможность передвигать узлы оборудования по оси продольно. Патрон же даст возможность выполнить весомые продольные нагрузки

И это положительно сказывается на использовании данного элемента в общей конструкции агрегата

Патрон же даст возможность выполнить весомые продольные нагрузки. И это положительно сказывается на использовании данного элемента в общей конструкции агрегата.

Чтобы сделать станину своими руками, вам как раз и понадобятся швеллера. После этого, элементы станины следует присоединить друг к другу. Делаем это при помощи сварочного аппарата. Чтобы поставить переднюю бабку (электрический станок для заточки ножей) нужно поставить сразу лист толстой фанеры, как основу.

Привод

Также нужно монтировать на специальной пластине. Она будет устанавливаться на столе, где и разместиться ставника оборудования. Делать ее нужно с учетом передвижения оператором во время работы на станке. Таким образом у пользователя получится регулировать скорость вала, который расположен на передней бабке.

Станина, задняя бабка.

Не стоит забывать поставить суппорт

Это устройство будет служить для равномерного передвижения вдоль и поперек вашей станины токарного оборудования. Вот тут как раз и нужны две трубы с разным диаметром, чтобы его соорудить в домашних условиях. На нем будут размещаться подручник, который служит упором для резцов.

Когда все готово, не забудьте сходить в магазин строительных материалов и осветительных приборов, чтобы купить для себя небольшой лист прозрачного пластика и лампу. Они пригодятся для защиты вас от стружки и щепок, которые могут вылетать во время обтачивания и заточки оборудования. А лампа поможет вам проще справляться с работой.

Совет: лампу выбирайте с подвижным стержнем, чтобы можно было направить световой поток на плохо освещенную область.

Осталось только купить рабочие инструменты. Лучше покупать сразу в наборе, а обойдется это владельцу домашнего токарного станка, изготовленного своими руками в районе от 300 до 2 000 рублей.

Закажи ленточный станок pilam.ru/piloramy-lentochnye/ по выгодной цене.

Важно! Не забудьте заземлить установку проводом с глухо-заземленной нейтралью

Торсионный станок

Предназначен для перекручивания разлисных деталей. Имеет следующие узлы сборки:

• Каркас (основание, опорная рама);
• Подвижный и статистический зажимы (тиски);
• Рукоять для проворачивания (скручивания). Чем она длинее, тем меньше нужно прилагать усилий. С другой стороны, ничто не мешает подключить к подвижному зажиму электродвигатель, чтобы не скручивать металл вручную!

Принцип работы торсионного станка

Стальная балка станет основой будущего станка. К одной стороне следует приварить лист стали, на который при помощи болтов и гаек крепятся тиски. Чтобы в будущем металл не выскакивал во время работы станка к нижней и верхней части тисков крепятся пластины.

На другую сторону балки крепятся ролики, на которые будет смонтирована рабочая поверхность станка. В дальнейшем, на противоположный конец следует закрепить еще одни тиски с подвижными элементами и проследить, чтобы конструкции на двух сторонах располагались на одном уровне.

Далее следует закрепить стальную ручку, прикрепить редуктор, двигатель и штурвалы, после чего выполнить стальной защитный кожух для готовой конструкции, оборудованной подвижным и неподвижным блоками.

Токарные работы по дереву на дому

Токарные станки по обработке древесины обладают всего лишь одной ограниченной функцией: они лишь придают вращательные движения деревянным болванкам. Токарь же из этих заготовок постепенным вытачиванием изготавливает законченные изделия или детали к ним: набор ножек для различных предметов мебели, резные стоечки для перил лестничных маршев, детскую игрушку, столовую посуду в виде салатниц, хлебниц, ваз.В отличие от многих станков по обработке древесины, которыми пользуются, в большинстве случаев, лишь на промежуточных операциях, токарные станки справляются со всеми стадиями по обработке дерева – от черновых работ до полировки готового предмета. Необходимые инструменты – желобчатого и плоского вида стаместочки, набор резцов разного размера и формы. Токаря пользуются двумя способами закрепления деревянных деталей в станках. В первых вариантах заготовку в горизонтальном виде зажимают между центром передней и центром задней бабок. Во втором варианте предусматривается закрепление болванки только в передней бабке при помощи зажимных патронов или планшайб. Если вы только начинаете осваивать токарный станок по дереву, будет правильно начать работать с первым способом.

Благодаря этой книжке, Вы быстро научитесь вытачивать из дерева разного рода поделки для домашнего интерьера своими руками при помощи токарного станка по дереву.

Скачать или читать онлайн

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

3 Чтобы написать комментарий необходимо войти на сайт через соц. сети (или зарегистрироваться): Обычная регистрация

Посетители, находящиеся в группе Гости, не могут оставлять комментарии к данной публикации.

Виды оборудования для токарной обработки

Несмотря на многообразие столярных изделий, все операции токарной обработки могут быть реализованы с применением следующих типов агрегатов:

• фрезерного;
• токарного;
• рейсмусового;
• распиловочного.

Фрезерный применяется для проведения работ по вырезанию профиля и рельефных элементов. Для получения необходимой формы и заданной величины рельефа используется фреза конкретного размера.

Токарный станок по дереву позволяет проводить весь перечень работ точения, вырезания углублений, шлифовки и полировки.

Распиловочный необходим для проведения работ связанных с предварительной подготовкой плоских деревянных заготовок. Распиловка может производиться вдоль установленного бруска или поперёк с сохранением текстуры дерева.

Все деревообрабатывающие (в том числе и токарные) агрегаты делятся на три категории:

• промышленные (применяются на крупных деревообрабатывающих предприятиях, мебельных комбинатах);
• полупрофессиональные (используются в организациях производящих работы в небольшом количестве);
• бытовые или настольные (применяются для индивидуальной работы в домашних мастерских).

Основными отличиями является производительность и массогабаритные характеристики.

Самодельные станки по дереву своими руками: видео и общие рекомендации

Вариантов деревообрабатывающих станков для домашней мастерской много. Есть простые и сложные конструкции. Чтобы правильно собрать любой агрегат, надо подготовить подробный чертеж и все материалы и инструменты для работы.

Удобный стол с «циркуляркой»

Выбирая себе станок для покупки или самодельной сборки, в первую очередь определитесь с целями его использования. Если вам необходимо ровно отрезать большое количество деталей, то сделайте небольшие отрезные станки для дома. Ниже приведена видеоинструкция по сборке:

Шлифовальные станки нужны для обработки элементов. Агрегаты придают заготовкам конечный красивый вид и полностью удаляют заусенцы. В зависимости от выбранного типа оборудования, подготовьте чертеж и конструктивные элементы. Вот один из вариантов создания такого станка тома:

Рейсмусовые агрегаты позволяют добиться идеально ровной поверхности и могут справляться с большим количеством заготовок. Основной элемент – вал с режущей кромкой

Именно на его создание обращайте особое внимание. А также не забывайте, что все станки должны иметь прочную опору, позволяющую работать на любых скоростях мотора

Ниже приведена видеоинструкция по созданию одного из таких агрегатов:

Любой выбранный вариант для создания самодельного деревообрабатывающего станка будет дешевле, чем покупка готового оборудования на специализированном рынке. Причем собрать подходящую модель можно из подручных приспособлений, усовершенствовав их. Вот несколько фото интересных и полезных приспособлений для мастерской:

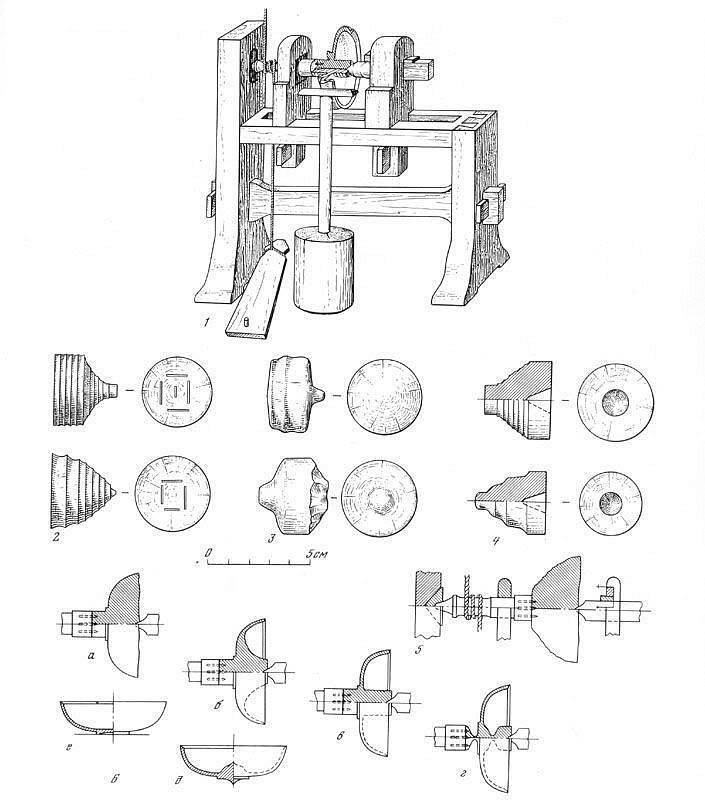

Технология точения декоративных изделий, имеющих внутренние полости

С древнейших времён для получения декоративных изделий из древесины применялось точение. Это связано с тем, что древесина хорошо обрабатывается, её можно полировать и отделывать различными способами. Точением получают разнообразной формы изделия (рис. 32): вазы, чаши, тарелки, стаканы, солонки и другую посуду, шкатулки, игрушки, мебель. Эти изделия можно использовать в хозяйстве или украшать ими интерьер жилища. Рис. 32. Декоративные изделия из древесины: а — ваза: б — чаша: в — тарелка; г — стакан; д — солонка; е — сахарница-бочонок; ж — матрёшка Декоративные вазы изготовляют обычно из древесины дуба, ореха, груши и другой древесины, имеющей красивую текстуру. Посуду и игрушки вытачивают из древесины липы, осины, берёзы. Для изготовления деталей мебели обычно используют хвойные породы. Иногда заготовку склеивают из нескольких брусков древесины разных пород, имеющих неодинаковую окраску (рис. 33, а). В результате этого изделие приобретает дополнительное украшение от сочетания различных текстур (рис. 33, б). 50 Заготовки небольшого размера для изделий, имеющих внутренние полости, закрепляют при обработке в патроне станка, а большого диаметра и небольшой длины — на планшайбе. Рассмотрим технологию обработки несложной вазы. Сначала заготовку строгают рубанком и выпиливают ножовкой до получения восьмигранника. Затем восьми- Рис. 33. Блочная заготовка (а) и готовое изделие (б) гранную заготовку закрепляют на планшайбе (рис. 34, а) и проводят черновое точение наружной поверхности полукруглой стамеской — рейером (рис. 34, б). После этого переустанавливают подручник и выполняют растачивание внутренней полости вначале рейером (рис. 34, в), а затем — крючком (режущий инструмент) (рис. 34, г) или фасонной стамеской, имеющей закруглён Рис. 34. Технология изготовления вазы: а — установка заготовки на станок; б — черновое точение; в — обработка внутренней полости рейером; г — обработка полости крючком; д — зачистка донышка; е — подрезание основания; 1 — заготовка; 2 — планшайба; 3 — шпиндель станка; 4 — подручник; 5 — полукруглая стамеска; 6 — крючок; 7 — плоская стамеска 51 ное лезвие. Донышко зачищают плоской стамеской (рис. 34, д). Размеры внутренней полости периодически контролируют шаблоном. Обработав внутреннюю полость, переходят к чистовому точению наружной поверхности и подрезке торца косой стамеской — мейселем. Не следует делать толщину стенок вазы меньше, чем 5 мм. После этого подрезают основание вазы плоской стамеской (рис. 34, е). Зачищают изделие шлифовальной шкуркой и полируют наружную поверхность бруском из более твердой древесины при вращении детали. Наружную поверхность детали иногда украшают выжженными полосками-поясками, прижимая этот же брусок ребром к вращающейся детали. От трения в местах соприкосновения прожигаются кольцевые тёмно-коричневые полоски. Если небольшую заготовку устанавливают в трубчатом патроне станка, обработку также начинают с чернового точения, придавая заготовке цилиндрическую форму полукруглой стамеской (рис. 35, а). Затем переустанавливают подручник и растачивают внутреннюю полость крючком, контролируя её форму с помощью шаблона (рис. 35, б). После этого обрабатывают наружную поверхность мейселем (рис. 35, в), постоянно контролируя размеры кронциркулем или штангенциркулем, а также шаблоном. Затем подрезают торцы. Изделие зачищают шлифовальной шкуркой, останавливают станок и отрезают припуск. Отделку выполняют лакированием или окраской. Рис. 35. Обработка заготовки, установленной в патроне станка: а — черновое ■•■шявнв точение; б — растачивание внутренней полости; в — чистовая обработка наружной поверхности; 1 — заготовка; 2 — подручник: 3 — полукруглая стамеска; 4 — патрон; 5 — крючок; 6 — мейсель 52 Правила безопасной работы 1. Включать станок только с разрешения учителя. 2. Следить, чтобы защитный экран на станке был опущен. 3. Режущий инструмент подводить к заготовке только после того, как шпиндель наберёт полное число оборотов. 4. При включённом станке запрещается измерять заготовки. 5. После выключения станка нельзя тормозить руками заготовку, патрон или планшайбу. 6. Нельзя отходить от включённого станка. 7. По окончании работы следует положить инструменты на установленные места, смести стружку щёткой.

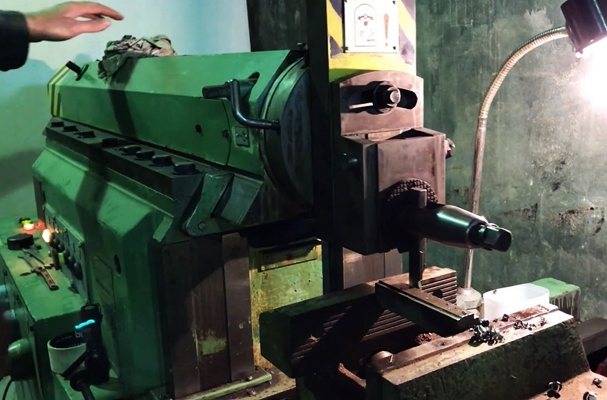

Токарные изделия из металла на заказ

Если у вас возникла необходимость в изготовлении металлических деталей, то вам не следует продолжать поиски подрядчика. Считайте, что вы уже его нашли в нашем лице. Мы нацелены на долговременное и взаимовыгодное сотрудничество с вами. находится в городе Москва, но мы с удовольствием выполним заказы и из других регионов.

Мы всегда на связи

Исполняем качественно и в срок

Работаем по всей России

Оборудование с ЧПУ

Наша специализация – не только токарные работы, но и сверление отверстий с последующим зенкерованием и развертыванием, фрезерование, слесарная обработка. Мы изготовляем металлические втулки, стержни, метизы и прочие тела вращения.

Токарная обработка подразделяется на следующие основные виды:

• Обтачивание обработка резцом наружных поверхностей (цилиндрических, конических, фасонных), нарезание резьбы.
• Растачивание. Сюда входят обработка внутренних глухих и сквозных отверстий.
• Подрезка (торцевание) и отрезка.
• Нарезание резьбы в отверстиях резцом или метчиком.

В нашем цехе имеется необходимое оборудование: универсальные токарно-винторезные станки, полуавтоматы, агрегатные с переналаживаемыми узлами. Мы стремимся снизить себестоимость продукции, изделия на токарном станке по металлу в итоге получаются не слишком дорогими. Разрабатывается наиболее выгодная технология изготовления, совмещающая доступную стоимость и высокое качество.

Разновидности и характеристики станков для обработки дерева

Разнообразие типов, размеров и форм деревянных деталей предполагает многообразие оборудования, на котором происходит обработка.

https://youtube.com/watch?v=NviPEF6oClE

В перечень разновидностей станков для деревообработки входят:

Пилильные

Данная группа используется для распиловки заготовок и целых древен, а также для придания формы плоским элементам. Пилильные в свою очередь следует разделить на следующие подгруппы:

• Пилорамы, при помощи которых осуществляется продольная и поперечная распиловка материала при помощи линейных пил, которые совершают возвратно-поступательные движения относительно заготовок. Данное оборудование не относится к экономичному оборудованию, к тому же оно достаточно громоздкое, поэтому встречается довольно редко.
• Круглопильные, которые представляют собой автоматические и ручные, выполняющие распиловку древесины в наклонной и вертикальной плоскостях при помощи круглых пил. Такое оборудование нашло применение при формовке. Классифицируется по количеству пил, их диаметру, мощности и производительности.
• Ленточные, функционирующие автоматически и с ручным управлением. Разрезание дерева происходит при линейном движении ленты. Используется как во время заготовки, так и при дальнейшей обработке. Достоинством данного оборудования можно назвать простоту обслуживания и экономичность, однако более низкую точность, если сравнивать с круглопильными.

Строгальные

Предназначены для снятия верхнего слоя материала при перемещении режущего инструмента. К основным разновидностям станков этого типа относятся:

• Рейсмусовые, одно и двухсторонние. Односторонние способны обрабатывать только верхнюю плоскость, так что их используют только при обработке только крупных заготовок. Получили большое распространение благодаря простоте своей конструкции, а значит простоте управления и обслуживания. Двухсторонние могут одновременно обработать нижнюю и верхнюю плоскость. Их достоинством является большая производительность, однако одновременно с этим с ними сложнее при обслуживании.
• Фуговальные, которые не только производят обработку плоскостей, но и способны снять фаски под определенных углом.

Токарные

Токарные станки подразделяются на большое количество разновидностей, исходя из точности, габаритов самих станков и обрабатываемых деталей и т.д. Деревообрабатывающие разновидности токарных станков используются при точении декоративных элементов, корпусных деталей и элементов крепежа. Основным параметром классификации является степень автоматизации и универсальности. По степени автоматизации существуют следующие разновидности:

• Станки с ручным управлением предполагают регулирование скорости вращения шпинделя, подачу деталей и прочие параметры рабочим.
• Автоматизированное оборудование оснащаются копированными устройствами, благодаря которым сокращается время обработки детали, однако все процессы по-прежнему под контролем человека.
• Автоматические процессы предполагают выполнение всех переходов в автоматическом режиме. Все параметры контролируются компьютером станка. Токарные станки с ЧПУ стали особо популярны в последнее время.

Подготовка заготовки

Выбор заготовки начинают с её осмотра: на ней не должно быть пороков древесины, описанных в § 2 (см. рис. 3). Наиболее пригодна для обработки сухая без сучков древесина лиственных пород: берёзы, липы, клёна и др.

После этого выстругивают из заготовки брусок квадратного сечения с припуском по диаметру 8… 10 мм и по длине 40…60 мм. Затем на торцах заготовки размечают восьмиугольник и строгают восьмигранник рубанком так же, как и при обработке цилиндрических поверхностей ручным инструментом (см. § 7). Таким образом заготовке придают форму, близкую к цилиндрической. Это облегчает её обработку на станке независимо от способа её закрепления (см. рис. 23).

Токарные изделия из металла

Каким образом изготовить тела вращения втулки, фланцы, валы, оси? Только на токарном станке. Токарные работы это одно из направлений обработки металлов резанием. Конечно, сейчас существует множество современных способов формообразования деталей, но токарная обработка до сих пор успешно применяется в мелкосерийном производстве.

Предложение по металлообработке обычно превышает спрос. Можно долго рассматривать потенциальных исполнителей. Но лучше обратиться к нам и сэкономить время и деньги.

Изделия на заказ в Москве наша компания изготовит по доступной цене, в сжатые сроки и с высоким качеством.

• долгосрочное сотрудничество
• техническую поддержку по любым тематическим вопросам
• гибкую ценовою политику
• скидки за массовые и повторные заказы

Соблюдение правил безопасности при работе на токарном станке — обязательное условие

Не освоив правила безопасности работы на станке, не стоит и подходить к нему, иначе работник может здоровье потерять, а не получить удовольствие от классно изготовленной детали. Основные требования безопасности при проведении токарных работ по дереву изложены ниже:

Техника безопасности

• токарь должен быть одет в спецодежду, которая должна быть плотно застёгнута на все пуговицы;
• волосы должны быть убраны в головной убор;
• обязательно надевание защитных очков и опускание защитного экрана;
• ручки стамесок не должны иметь трещины;
• заготовка должна быть надёжно закреплена в патроне;
• заготовка не должна иметь повреждений;
• станок должен быть заземлен;
• все настроечные манипуляции (замер размера, пододвигание подручника к детали и т. д.) должны выполняться при выключенном станке.

Существуют и другие пункты требований по безопасности, которые могут быть изложены либо в производственной инструкции, либо в документации завода-изготовителя токарного станка.

Выбор способа передачи

Передача крутящего момента с двигателя, а заготовку, может осуществляется двумя способами.

Прямая передача

Прямая передача привода на заготовку — это самый простой способ конструкции, однако не самый совершенный. Недостатки прямой передачи:

1. Невозможно регулировать скорость вращения, так как мотор без дополнительных агрегатов не может менять скорость вращения посредством лишь изменения поступающего напряжения, Этот недостаток особенно заметен при работе с твердыми породами, такими как, дуб, тик или яблоня.
2. Высокая нагрузка на вал двигателя и более короткий срок его службы по сравнению с приводом посредством ременной передачи. Тяжелые изделия особенно сильно будут влиять на износ мотора. Это связано прежде всего с тем, что подшипники большинства моторов (кроме двигателей в стиральных машинах) не рассчитаны на продольную нагрузку. Также более внимательно придется относиться к центрованною материала, ведь любая неточность приведет к чрезмерным вибрациям, которые при высоких оборотах могут сделать работу невыполнимой.

Ременная передача

Этот способ передачи вращения гарантирует более длительный срок службы мотора, дает возможность регулировать скорость вращения заготовки. При этом сам двигатель располагается со смещением от оси вращения деревянного изделия, а крутящий момент передается с помощью ремня и нескольких шкивов.

Если обеспечить станок шкивами нескольких радиусов, появится возможность менять скорость вращения передней бабки. Благодаря тремя или более шкивам разного диаметра можно смело браться за обработку твердых пород древесины. Если запастись необходимым инструментом, то можно даже работать с мягкими сплавами.

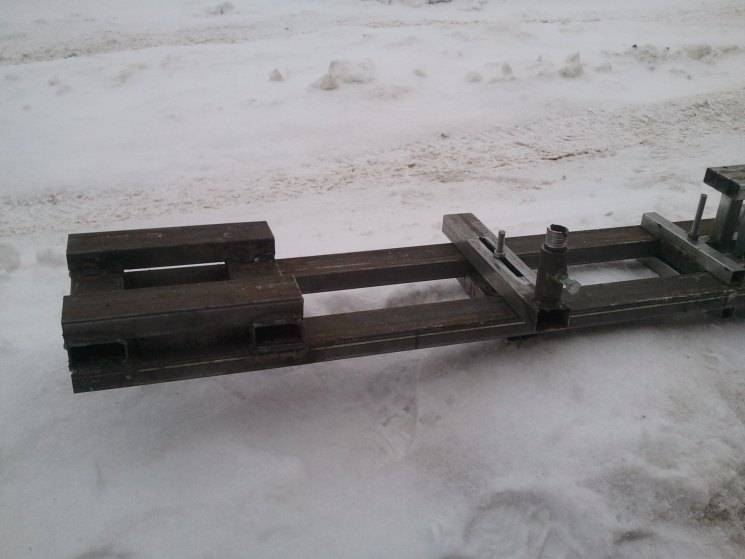

Создаём станину

Под станиной понимается рама, объединяющая все элементы оборудования в единую систему. Главное требование к ней – надёжность. Поэтому для её создания оптимально использовать стальной уголок. Хотя возможен и вариант с профильной трубой прямоугольного сечения.

Первым делом, определяются с габаритами оборудования. Размеры токарного станка по дереву зависят от его предназначения. Чаще всего станину делают длиной 0,8 м. Для этого берут болгарку и выпиливают две однотипные заготовки.

Далее на ровную поверхность с шагом приблизительно 50 мм размещают угольники. Их располагают так, чтобы их верхние грани создавали идеальную плоскость. Для правильной ориентации применяют рейку нужной толщины.

Для фиксации продольных элементов основания используют струбцины. Поперечины изготавливают из аналогичного угольника.

Их требуется три штуки: две крепятся на краях станка, оставшаяся – в 200 мм от левого края. Размеры могут варьироваться в зависимости от вида используемого мотора и параметрических характеристик шкива.

Чтобы сделать станину, все детали нужно сварить. При этом уместной будет как ручная, так и автоматическая сварка.

Варианты модернизации

Модернизация станка должна идти в нескольких направлениях это:

• повысить мощность, поставив электродвигатель нового поколения;
• увеличить число рабочих передач для широкого перебора скоростей;
• повысить жёсткость в узлах станка;
• установка механической и электрической защиты для более безопасной работы;
• добавление вспомогательных узлов.

Ремни от шкивов

Ремни для шкивов лучше подбирать из поликлиновых ремней от автомобилей. Автомобильные ремни имеют большую площадь контакта (не проскальзывают), небольшая толщина (может работать с меньшими радиусами не перегреваясь), без биений (нет шума).

Кнопка экстренного торможения

Торможение в токарных станках необходимо. Проще всего делать модернизацию электрической схемы. Асинхронные двигатели рекомендуется тормозить подачей на клеммы двигателя постоянного напряжения на непродолжительное время (1-2сек.)

Установка защитного кожуха

Защитный кожух в обязательном порядке защищать шкивы и ремни передачи на шпиндель. Рекомендуется делать защитный кожух со стеклом для защиты глаз от стружки.

УЗО и другие защитные устройства

УЗО, предохранители, термореле, автоматы защиты, защитные кнопки должны быть установлены на токарном станке обязательно. Провода должны быть правильного сечения. Надежно закреплены на контактных площадках. Средства электрической защиты гораздо дешевле собственной жизни.

Освещение

Освещение зоны реза настольной лампой с гибкой арматурой поможет работать на станке. Единственное замечание: лучше использовать пониженное напряжение для питания лампы. В промышленных станках использовалось напряжение 36 В.

Разборная основа

Разборная основа не рекомендуется для домашнего токарного станка. Чем массивнее основа станка, тем меньше вибрация и выше качество изготовления деталей.

Применение наждачного или шлифовального круга

На токарный станок можно устанавливать наждачный и шлифовальный круг для расширения возможностей токарного станка. Наждачный круг при работе на токарном станке необходим для заточки резцов.

Какие подручные средства можно использовать?

Для самодельных станков, кроме деталей от списанных токарных станков некоторые используют электрическую дрель как электропривод.
