Как сделать фуганок своими руками: видео, фото, чертежи

Дополнительные рекомендации по сборке

Металл для плиты режут болгаркой или электролобзиком. Чтобы вырезать паз, удобно воспользоваться электрическим лобзиком, предварительно просверлив отверстие под его пилку в плите, либо электродрелью с соответствующей насадкой. Края прорези обрабатывают с помощью напильника, чтобы не пораниться о них впоследствии.

Закрепить металлическую опорную плиту можно винтами с плоскими шляпками (чтобы они не мешали работе) либо приварив ее. Первый вариант предпочтительнее, потому что при необходимости электрический рубанок легко разобрать.

Перед установкой барабана рекомендуется проверить качество заточки его ножей. Если оно плохое, то лезвия лучше сразу заточить, используя, например, обычный точильный камень. Необходимо постоянно следить, чтобы режущие насадки были хорошо, без перекосов закреплены.

Основой для самостоятельного изготовления ножей служат стальные пластины или ножовочные полотна по металлу, заточенные под углом 30 градусов.

Последовательность изготовления электрического рубанка из болгарки с размещением рабочего барабана в вертикальном положении продемонстрирована в видеороликах ниже. Также там показаны возможные ошибки при сборке самоделки.

https://youtube.com/watch?v=xHx3GfmMcF8

Еще один вариант создания самодельного электрорубанка из старой, нерабочей модели, поэтапно показан в видео далее.

С помощью сделанного электроинструмента можно обрабатывать доски, брусья и прочие заготовки. Собранный своими руками электрорубанок нужно использовать, обязательно соблюдая требования безопасности. Детали следует правильно подавать, чтобы пальцами не попасть в барабан.

Существует много вариантов самодельных электрических рубанков. Они имеют различную степень сложности исполнения, а также разные функциональные возможности. В этом отношении ограничения в основном связаны с техническим мышлением изобретателей и имеющимися «под рукой» деталями и материалами. При необходимости сделанное оборудование можно оснастить также средствами автоматизации.

Электропривод фуговального станка

Ну и конечно не забудьте про привод. Все механизмы должны вращаться. Это значит, что привод будет являться «сердцем» станка. Приведем некоторые рекомендации по этому элементу конструкции:
— в первую очередь приготовьте электродвигатель.

Электродвигатель для фуговального станка

Лучше всего для этих целей использовать трехфазный агрегат. Конечно, в этом случае вам возможно придется переделывать электрическую сеть в своей мастерской, то это того стоит. Трехфазные электродвигатели, работающие при напряжении в 380 В, способны развивать большую мощность. К тому же и крутящийся момент у таких устройств подходящий для наших целей. Минимальное значение по мощности должно быть 3 кВт, ну а максимальное по вашему усмотрению;

для передачи вращательного момента от электродвигателя к рабочему валу должно осуществляться при помощи ремней. Лучше всего для этих целей подойдет двухручьевая клинообразная форма. Такие ремни более надежные;
сам электродвигатель можно монтировать консольно, непосредственно внутри рамы станка. Такой способ поможет решить проблему, связанную с натяжением ремня. Если вы хотите укрепить двигатель более крепко, то нужно добавить в конструкцию салазки, с помощью которых будет проводиться регулировка;
чтобы увеличить частоту вращения вала, стоит использовать два шкива. Один, большего диаметра, устанавливают на электродвигатель. Шкив с меньшим сечением монтируют на вал.

Очень внимательно отнеситесь к обеспечению питанию станка. Трехфазный ток подается по четырехжильному кабелю. При этом должно быть организовано надежное заземление. Эти требования помогут избежать несчастных случаев при работе на станке.

Для чего нужен фуговальный станок

В деревообрабатывающей мастерской могут находиться самые разные станки, но наиболее часто используемые (конечно, кроме циркулярной пилы) можно назвать фуговальные и рейсмусовые устройства. Эти два вида агрегатов немного схожи по своей функции, но отличаются по способу использования.

Если вам необходимо изготовить деревянную заготовку в виде доски, бруса или щита, то лучше воспользоваться рейсмусовым станком. Такое устройство, основным инструментом которого является все тот же нож, способно разрезать исходный материал на две параллельные части. При этом обе они будут подогнаны к определенным размерам.

Рейсмусовые станки выпускаются как одностороннего, так и двустороннего типа. В первом случае за один проход обрабатывается только одна сторона заготовки. Более производительным является двусторонний рейсмусовый станок. Здесь на выходе уже получается практически готовая деталь.

У рейсмусовых станков вал расположен над столешницей. Причем последняя делается массивной, чтобы сгладить большие вибрации. Кроме этого, механизм оснащается специальным кожухом, который предназначен для погашения шумов.

У фуговального станка немного другая задача. Это устройство используется для создания гладкой, без существенных шероховатостей, поверхности на заготовке. Такой станок также как и предыдущий вариант оснащается валом с ножами, только в фуговальном он расположен под столешницей.

Заготовка подается на рабочую поверхность с одной стороны, выход с противоположной уже частично обработанной. Так слоем за слоем достигается нужная ровность. После обработки на фуговальном станке деталь можно подавать на рейсмусовый.

Принцип работы на фуговальном станке

Для работы на одностороннем фуговальном оборудовании дома достаточно одного человека. Он исследует состояние заготовки, кладет ее выпуклой плоскостью вверх на переднюю плиту. Двумя руками придавливает к линейке и направляет на резаки. Далее, уже отфугованную сторону левой рукой прижимает к поверхности задней плиты. Обработанную заготовку мастер осматривает: если она недостаточно простругана, отправляет на ножи. Желательно избегать обработки очень покоробленных заготовок, так как снимается слишком толстый слой стружки. Оставшаяся заготовка может получиться недопустимо тонкой.

При обработке двух перпендикулярных плоскостей первой идет в работу большая по площади. Потом ее прикладывают к направляющей и строгают вторую. Двусторонний станок позволяет провести обработку одновременно обеих сторон.

Если при обработке на плоскости появляются «поджоги» или «мшистость» — пришло время заточить резаки;
При работе с деталями короче 40 см и уже 3 см их удерживают только специальными толкателями, а детали сложной формы шаблонами;
Если обструганная плоскость кривая или имеет форму крыльчатки, следует проверить уровень плит столешницы и вала ножей.

Предназначение фуганка

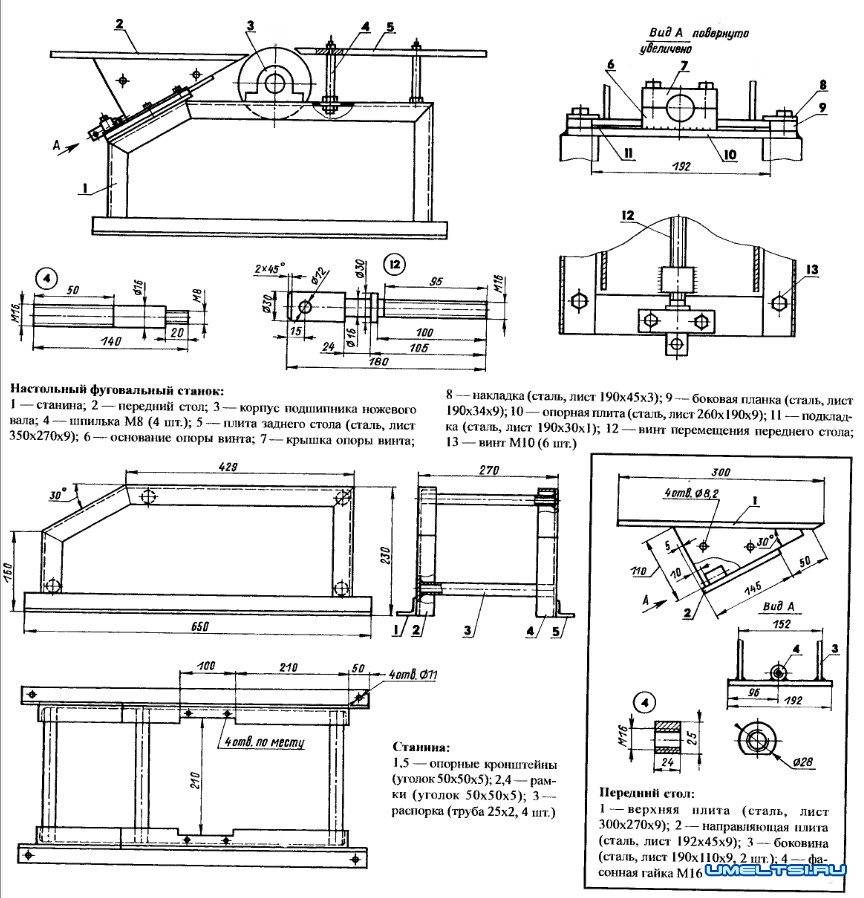

Схема конструкции фуговального станка.

Работа с деревом может быть не только приятным хобби, но и возможностью обеспечить всеми необходимыми предметами интерьера. При наличии специализированных инструментов самодельная мебель по качеству и внешнему виду мало чем будет отличаться от аналогов заводского производства. Фуговальный станок относится именно к таким инструментам, он дает возможность сделать поверхность древесины идеально ровной, подготовить ее к склейке, лакировке или нанесению декоративного рисунка.

Фуганок, или фуговальный станок — это инструмент для чистовой обработки пиломатериалов большой длины и ширины. Обработка осуществляется путем снятия небольшого (1-2 мм) слоя материала при помощи вращающегося вала, в который вмонтированы острые лезвия из закаленного металла.

Принцип действия фуганка идентичен работе рубанка с тем отличием, что фуговальный станок закреплен на месте, а двигается сам обрабатываемый материал. Увеличенная длина приспособления позволяет использовать его для придания красивого вида широким плоским поверхностям

Фуговальный станок своими руками

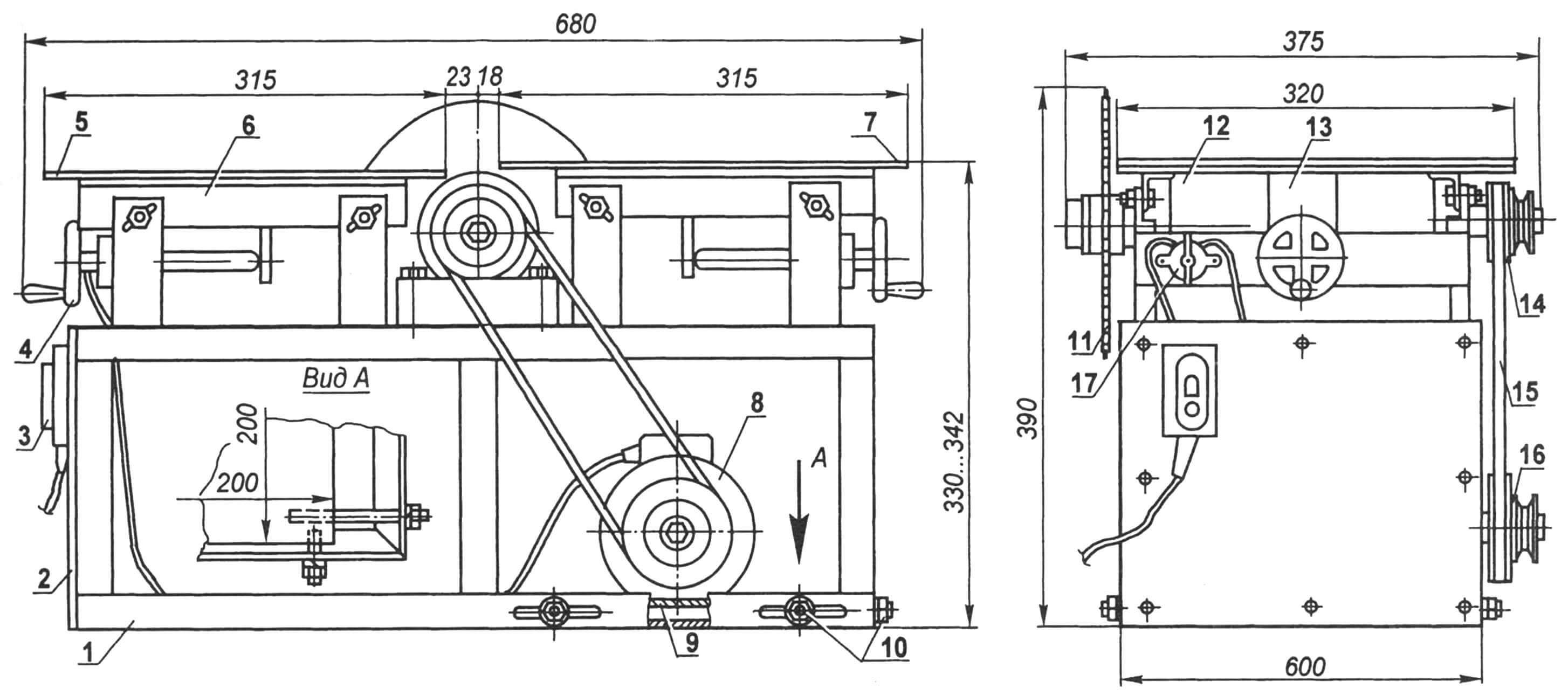

самодельный станок — вид сбоку

Раму небольшого настольного станка для дома можно сделать из металлической трубы прямоугольного сечения. Более мощная самодельная конструкция получится из уголка 40 мм. Ширина станины зависит от размера ножей и планируемой ширины строгания.

С одного торца к раме привариваются две направляющие, верхние кромки которых совпадают с поверхностью станины. Посередине станины на болты, вкрученные в заранее приготовленные отверстия, прикрепляется вал ножей, установленный на пару шарикоподшипников.

Рабочие поверхности для настольного станка для дома выполняют из толстой фанеры, уложенной на бруски. А чтобы регулировать их уровень, предусматриваются самодельные накладные болтовые соединения. По четыре соединения для каждой плиты: пара спереди и пара сзади. Снизу к каждой части столешницы прикрепляется вертикальный брусок с отверстием. Через брусок и верхнюю горизонталь станины продевается длинный штырь с резьбой, с помощью которого изменяется положение столешницы относительно вала ножей.

Задняя плита устанавливается неподвижно и по высоте подгоняется под вал ножей. В качестве направляющей линейки может служить доска или ДСП подходящего размера.

При выборе двигателя следует исходить из характера использования будущего станка. Для бытовых нужд достаточно мощности 750 Вт, но с более серьезными задачами справится мотор мощностью не менее 1,5 киловатт.

Еще несколько вариантов самодельных фуганков:

Преимущества и недостатки самодельного фуговального станка

Для того, чтобы выполнять обработку древесины, строгальный станок необходим. Его можно приобрести в специализированном магазине или изготовить самостоятельно. Делая выбор, необходимо учесть, что при самодельном изготовлении имеются такие достоинства:

Относительно невысокая стоимость. Покупной может стоить десятки или сотни тысяч рублей. При самостоятельном изготовлении потребуется оплатить стоимость материалов и электрорубанка.
Компактность создаёт дополнительное удобство при использовании. В этом случае при необходимости легко найти место для хранения. Его можно установить для работы на любом удобном месте.
Простота устройства определяет надёжность и ремонтопригодность.
При самостоятельном изготовлении можно изменить чертеж с учётом своих нужд. Например, возможно установить удобную высоту столешницы или увеличить длину рабочей поверхности.

У такого устройства имеются недостатки:

Стол является очень узким — всего 11 см.
Относительно небольшая мощность. Она определяется электрическими параметрами электрорубанка.
Его изготавливают из дерева, что делает его недолговечным.
Небольшой вес делает его менее устойчивым.
Самостоятельно сделанный фуговальный станок уступает покупному в точности обработки.

Рейсмусовый станок из электрорубанка выполненый своими руками

Именно такой подход к решению большинства заданий для рейсмуса, которые возникают в условиях домашней мастерской, нам кажется наиболее интересным.

В первую очередь, этот интерес базируется на минимальных доработках уже существующего инструмента для выполнения работы дорогостоящего оборудования с практически тем же результатом.

Установив электрорубанок на платформу с изменяющейся высотой, мы получаем почти тот же рейсмус. Правда, в нем регулируется не положение рабочего стола, а положение рабочего инструмента по отношению к обрабатываемой заготовке, но суть процесса от этого не меняется. Роль стола здесь выполняет ровная мощная доска с ограничителями ширины по бокам. Они же служат местом крепления основного узла. Но прежде поговорим именно о нем.

На рубанке заднюю опорную пластину мы поменяем на самодельную из ОСП или фанеры, толщиной, обеспечивающей одинаковый уровень с передней пластиной, регулирующей необходимый зазор (1 – 3 мм) для снятия стружки. Ширина ее должна соответствовать ширине нашего импровизированного рабочего стола.

По бокам этой пластины прикручиваются рейки для крепления ножек, высоту которых диктует исключительно здравый смысл. Очевидно что, исходя из стандартной ширины ножей рубанка в 82 мм, толщина обрабатываемых заготовок не должна быть больше 100 мм, поэтому расстояние между осями креплений ножек можно взять равным 110 – 120 мм. Соответственно, их общая длина будет колебаться от 140 до 160 мм при ширине от 35 мм и толщине не менее 10 мм. Крепление ножек осуществляется строго на одинаковом расстоянии от края бруска.

Reismusovyi-stanok-7

Reismusovyi-stanok-13

Reismusovyi-stanok-4

Reismusovyi-stanok-14

Установка собранного подвижного верхнего узла с электрорубанком на рабочем столе осуществляется по месту, так, чтобы крепление находилось строго на одном уровне. Это делается для параллельности его перемещения относительно базовой поверхности, что обеспечит точность обработки заготовки.

Высота в процессе работы проще всего выставляется подбором реек соответствующей толщины, прикручиваемых на ограничители ширины рабочего стола, или при помощи других подставок.

А прижим рабочего инструмента обеспечивать пружинными стяжками или жгутом, но для небольших заготовок этого вовсе не требуется. Так же в заданном положении эту параллельную платформу можно фиксировать винтами-саморезами.

Видео применения рейсмуса, собранного своими руками:

Подбор комплектующих для фуганка

Ограждения ножевого вала фуговального станка.

Для того чтобы собрать фуганок из электрорубанка, совсем не обязательно разбирать новый инструмент. Вполне подойдет рубанок, который раньше использовался по прямому назначению. Недостаток некоторых современных моделей таких приспособлений состоит в том, что их пластиковый корпус со временем расшатывается, на нем появляются трещины и сколы. Работать таким рубанком становится небезопасно, но он полностью соответствует запросам на создание фуговального станка. Все что нужно сделать – перевернуть рубанок и в таком виде закрепить его в предварительно подготовленном верстаке.

Выбор модели электрорубанка – один из важных моментов при сборке станка. Большинство моделей имеют ширину строгания 82 мм, что вполне удовлетворяет запросы для домашнего использования. Более дорогие и мощные рубанки оборудованы валом на 100 или 110 мм. В последнем случае такие параметры позволяют прогонять через инструмент доски и брусья шириной в 10 см, не оставляя при этом необработанных участков.

Стоит обратить внимание на дополнительные функции электрорубанка: некоторые модели уже с завода оборудованы специальными приспособлениями, которые позволяют превратить инструмент в полноценный фуговальный станок. Такой рубанок можно фиксировать подошвой вверх, безопасность работы при этом обеспечивается подпружиненным защитным кожухом. Если возникла потребность обработки материалов, ширина которых превышает 110 мм, то электрорубанком делать это будет весьма неудобно, так как доску придется прогонять несколько раз, что увеличивает затраты времени и снижает точность работы

В таком случае стоит рассмотреть возможность сборки мощного фуганка, основными составляющими частями которого будут выступать отдельный вал и мощный электрический мотор. Хотя стоимость вала зачастую составляет больше половины от цены всех материалов, но имея в арсенале такой инструмент, вы уже не будете ограничены в своих возможностях, касающихся деревообработки

Если возникла потребность обработки материалов, ширина которых превышает 110 мм, то электрорубанком делать это будет весьма неудобно, так как доску придется прогонять несколько раз, что увеличивает затраты времени и снижает точность работы. В таком случае стоит рассмотреть возможность сборки мощного фуганка, основными составляющими частями которого будут выступать отдельный вал и мощный электрический мотор. Хотя стоимость вала зачастую составляет больше половины от цены всех материалов, но имея в арсенале такой инструмент, вы уже не будете ограничены в своих возможностях, касающихся деревообработки.

Ширина строгания полноценного фуганка, оборудованного валом, находится в диапазоне от 25 до 85 см и больше, но при этом нужно учитывать тот факт, что увеличение данного параметра влечет за собой рост энергопотребления двигателя.

Оптимальная мощность двигателя зависит от нескольких параметров:

ширина вала;
количество ножей;
ширина обрабатываемых пиломатериалов.

Зависимость прямая: чем большее значение имеют перечисленные параметры, тем выше должна быть мощность двигателя. Для домашних станков хорошо зарекомендовали себя двигатели на 1.5-2 кВт. Скорость вращения вала таких станков составляет 4-4.5 тыс. оборотов в минуту, ширина обрабатываемого материала – 25-40 см.

Процесс сбора стола для дисковой пилы

Сначала подгоняют основание под оптимальные размеры. Деревянную столешницу обрабатывают и оставляют на сутки пропитаться антисептическим составом. Металлическое основание шлифуется по краям, чтобы не было зазубрин.

Антисептик для дерева — это современный строительный материал, защищающий древесину любых пород в конструкциях.

Электрической пилы

Процесс сбора стола для электрической пилы:

Сначала готовят брусья, которые подравниваются с использованием рубанка. Из них собирают прочный каркас. На каждой стороне основания должны быть высверлены отверстия диаметром в 5 мм.
В царгах также делают отверстия аналогичного диаметра.
На столешницу устанавливают ножки и царги. Чтобы обеспечить фиксацию, рекомендуется взять струбцины. Они помогут зафиксировать ножки на время высыхания клея. Их дополнительно фиксируют металлическими уголками, стягивают саморезами.
Крепление пилы болтами М4. Процесс выполняют с обратной стороны.
Для изготовления параллельного упора от фанеры отпиливают две полосы. Их ширина должна быть аналогична ширине столешницы. Средний размер – 10 см. Углы обязательно закругляют и шлифуют.

Ключевым свойством созданного стола должно быть удобство

Важно! При установке электрической пилы нужно сделать фиксацию пусковой кнопки

Для этого подойдет проволока, которую продевают в отверстие ручки и скручивают в нужном положении.

Ручной пилы

Для ручной пилы потребуется лист фанеры в 20 мм. Заготовку столешницы делают согласно выбранному размеру. Разметка делается карандашом, распил выполняют электрическим лобзиком. В конце выполняют фрезерование кромки. Заготовка обязательно зашкуривается наждачной бумагой.

Следует позаботиться о его устойчивости. Недопустимо никаких расшатываний, иначе это негативно отразится на безопасности.

Последующая технология сборки:

Заголовка переворачивается, с нижней стороны делается разметка для ручной пилы. К основанию нужно приложить пилу без диска, сделать разметку габаритов подошвы.
При помощи ручного фрезера выполняют углубление в 10 мм.
Далее примеряется пила, выполняется корректировка разметки.
С нижней стороны делают разметку, которая предназначена для ребер жесткости. Для них готовят заготовки из доски размером 50х100 мм. Оптимальное расположение – до 10 см от края стола.
Продольные ребра жесткости распиливают, крепят к столешнице при помощи столярного клея. Для фиксации применяют струбцины. По аналогичному принципу крепят боковые ребра жесткости из брусьев.
После высыхания клея в ребрах жесткости просверливают отверстия, стягивают их саморезами.
Для ножек стола используют доски размером 50х100мм. Средняя оптимальная высота до 110 см. Ножки крепятся с внешней стороны ребер жесткости на крепкие болты. Для улучшения устойчивости можно использовать стяжки из брусьев размером в 50х50 мм.

У столешницы должна получиться максимально ровная поверхность. Тогда сократится вероятность получения травмы при работе. Ручная дисковая пила устанавливается в готовый паз с нижней стороны, подошва фиксируется болтами. В прорезь вставляется зубчатый диск. Следуя технологии и выполняя все этапы, можно сделать самодельный стол с минимальными затратами под свой рост.

Регулярно проверяйте положение стола и его крепость. Конструкция должна быть устойчивой, без расшатывания.

Как сделать станок для рейсмуса собственноручно – пошаговая инструкция

В условиях, когда нет возможности приобрести многофункциональный агрегат, обычно прибегают к необходимости изготовления рейсмусовых станков по дереву своими руками. Но даже выполненные в домашних условиях, они прекрасно соответствуют заданным параметрам. Таким образом, в домашнем обиходе самодельный рейсмусный станок используется крайне редко и вместо него стараются задействовать стандартный механизм.

Если денег совсем мало, то лучшим вариантом является сделать агрегат на основе электрического рубанка. Для воплощения этого действа используют следующие запчасти:

Становая часть. Она производится из металлического сплава с шириной не менее 40-60 мм. При этом важный момент составляет использование прутьев-шестигранников с распорными втулками.
Протяженные валики. В данном случае сгодятся также каучуковые валики из стиральной машины, бывшей в использовании. Обязательное требование: растачивать для подшипников и фиксировать механизм на осях. Длина осей зависит только от длины поверхности рабочего стола. Наилучший диаметр – не более 20 мм.
Для производства рабочего стола используют кусковую фанеру. Ее покрывают листом из цинка, минимальная толщина – 1 мм, но перед работой доску обязательно покрывают средством противозащиты.
Покрытие, используемое для защиты рабочего стола, обычно имеет не более 1-2 мм в толщину и фиксируется в нижней части профильного уголка.

Большинство рубанков, произведенных в фабрично-заводских условиях, располагают специальной поддерживающей пластиной. Таким образом, для того чтобы прикрепить ее к основанию станка для рейсмуса, не стоит сильно затрудняться.

Нижняя часть пластины обязательно оснащается уголком, она обладает длиной как минимум 5 мм. Для грамотного регулирования самоделки необходимо прибегнуть к оси с винтовой поверхностью, но имеют место и другие возможности оснастки.

Для производства рейсмусового станка подобного рода придется выложиться по финансам:

Около 10 тысяч рублей нужно потратить на электрорубанок, купленный в специализированном центре.
Около 3 тысяч придется выложить на металлический профиль.
Другая мелочь, а также подшипники и шпильки встанут еще в 3 тысячи.

Важно понимать, что мощность механизма зависит только от составляющих электрического рубящего инструмента. Но данная конструкция далеко не безопасна, в ней не имеется каких-либо устройств, которые бы заблокировали задний ход заготовки под воздействием работ. Если из доски полетят осколки и стружка, то вас сможет уберечь только экранный жестяной ползунок, имеющий не более 3 мм в толщину.

Если из доски полетят осколки и стружка, то вас сможет уберечь только экранный жестяной ползунок, имеющий не более 3 мм в толщину.

Для бюджетных покупателей предусматриваются следующие модели агрегатов:

Универсальный механический рейсмус-агрегат ББК 5906 стоимостью от 14 000 рублей. Его основные функции: циркулирование и фугование односторонним рейсмусом. Приводная мощность не более 2 кВт, режущий вал вращается со скоростью около 8000 оборотов в минуту. Проникновение за один проход – 3 мм.
Деревообрабатывающий агрегат с рейсмусовой насадкой за номером ББК 5904. Ориентировочная стоимость – 20 000-24 000 рублей. Оснащен более мощным двигателем с электрическим приводом.

Устройство запросто может заменить многие составляющие:

фрезерный механизм;
пилу для торцовки;
пилу для циркуляции;
фуганочный механизм;
станок для шлифования.

Для промышленного производства выше перечисленные станки не годятся, лучший выбор – это модель Стомана ДМС-41. Средняя цена не менее 220 000 рублей. Чаще всего данный агрегат используют в цехах для обработки дерева.

Эта модель имеет в своей структуре вал с четырьмя валами, средний диаметр не менее 1 дм. За минуту развивает скорость до 5000 оборотов. Встроенный привод собирает мощность до 3 кВт. ДМС-41 и его аналоги с легкостью обрабатывают заготовки толщиной 4-220 мм. Устройство снимает с изделия не менее 4 мм его поверхности.

Видео: рейсмус своими руками.

Самодельный строгальный станок

Вид станка с торца: 1 — плита 110х5х1 см; 2 — крепежные болты; 3 — пила; 4 — паз для пилы; 5 — отверстие для фрезы; 6 — автомат ПИВ кнопочный; 7 — ножки; 8 — двигатель; 9 — нижняя рама; 10 — шкив пильного вала; 11 — шкив электромотора; 12 — ремень клиновидный; 13 — колесо механизма натяжения; 14, 15 — фиксаторы рубанка во время простоя; 16 — конденсаторы рабочие и пусковые; 17 — рубанок; 18 — вал для подъемной рамы; 19 — выемка в уголке для рубанка во время работы; 20 — уголки нижние; 21 — уголок для фиксации рубанка

Детали конструкции. Валы можно своими руками менять местами. Чтобы установить фрезерный вал снимать раму не нужно. Пила поднимается на максимальную высоту с помощью ключа. Для фиксации рамы на эксцентрике используется пара болтов. Пила и рама поднимаются эксцентриками. Рама, на которой установлен пильный диск жестко фиксируются болтами.

К нижней части электродвигателя крепится плита, перемещающаяся в предусмотренных для этого пазах. Плита приводится в движение колесом, которое изменяет степень натяжения ремня. Это полезно, например, для замены валов. Строгальный рубанок устанавливается на держателе, который фиксируется болтами.

Габариты. Ширина станка 50 см, высота 80 см, длина — 110 см компактный аппарат легко разместить дома. Для устойчивости своими руками из уголка привариваются распорки снизу и металлического уголка 35 х 35 мм.

Видеоролик демонстрирует работу самодельного деревообрабатывающего станка:

Необходимые для работы инструменты

Чтобы самостоятельно изготовить этот плотницкий инструмент, необходимо запастись сырьем. Нужна крепкая древесина, позволяющая создать прочную колодку. Оптимальным вариантом будут натуральные породы дуба и лиственницы. Их невероятно твердая древесина обеспечит оборудование долгим эксплуатационным сроком.

В качестве инструментов пригодятся:

ножовка;
молоток;
стамеска;
фанера;
болты.

Приемы строгания: а —рубанком; б — фуганком; в — положение ног при строгании; 1, 2, 3 — нажим на рубанок соответственно а начале, середине и конце строгания.

Берется деревянный брусок, в его центре с помощью стамески и молотка насквозь пробивается прямоугольное отверстие. Боковые стороны такого проема располагают под углом в 45°. Готовый нож, размеры которого соответствуют 200?65 мм, фиксируется на одной из сторон отверстия и укрепляется древесной тонкой пластинкой. Она вставляется в расширенный проем. Ударная пробка определяется в середине.

Ручка должна быть удобна для работы, поэтому ее форма подбирается индивидуально. Смастерить эту важную деталь можно из многослойной фанеры. Готовый элемент вставляется в отверстие и крепко закручивается болтами с двух сторон. Пазы для них готовятся заранее.

Рекомендации по изготовлению:

Выбирая нож для фуганка, следует отдать предпочтение прямоугольному образцу.
Для обеспечения максимального удобства прибор оборудуется ручкой и лезвием, каждый из них должен быть представлен в двойном экземпляре.
Нож не должен выпирать на рабочей поверхности.
Детали небольшой длины обрабатываются фуганком, протяженность колодки которого приравнивается 500 мм, угол режущей плоскости соответствует 45°.

Как сделать простой рейсмус по дереву своими руками — пошаговая схема

Шаг 1: Создание основы рейсмуса

В центре Т-образной детали из металла размером 3,5*7 см с помощью дрели аккуратно просверливаем отверстие с диаметром в 0,8 см, после чего припаиваем в него трубку, внешний диаметр которой должен составлять 1,6 см, а внутренний, соответственно, 0,8 см. Таким образом, мы создадим сквозной канал, для скольжения стержня.

Шаг 2: Зажим для шпильки или карандаша

К одному кольцу трубки прикрепляем кольцевой зажим, который будет служить креплением для карандаша – для нанесения разметки. На другом конце делаем отверстие диаметром 0,6 см с резьбой для установки «винта-барашка». Его основная задача – фиксация стержня в требуемом положении. На конце стержня, где крепится зажим, устанавливаем спаянное кольцо, которое оснащаем прижимным винтом.

Шаг 3: Работа над сменным стержнем и основанием

Следующий наш шаг – создание сменного стержня, в котором мы создаем несколько отверстий. Одно из них будет сквозным – в нем сверлится дыра диаметром 0,3 см, второе отверстие предназначается для установки блокировочных винтов на 0,6 см (резьба М4). В двух местах сверлим Т-образную деталь с резьбой М4. Сюда мы будем устанавливать рифленый винт, что позволит эксплуатировать инструмент и как циркуль.

Шаг 4: Оформление рейсмуса

После того, как вы собрали рейсмус, его нужно покрасить краской для металла, которая исключает появление грибка и коррозии. Не нужно окрашивать лишь рабочую (нижнюю) часть, с помощью которой непосредственно и будет осуществляться работа.

Шаг 5: Усовершенствование устройства

Чтобы ваш самодельный инструмент более точно и быстро выполнял работу, необходимо немного его усовершенствовать. Для этого наносим на стержень миллиметровую шкалу, используя напильник. Теперь даже самые сложные чертежи будут вам под силу.

Если вы решили использовать рейсмус, нужно помнить два основных правила:

Работая с деревом, нужно обязательно наклонять грифель карандаша чуть в сторону;
Проводя работу на металлических поверхностях, помните, что основание инструмента должно плавно скользить по ребру листа.

Как сделать фуганок своими руками
