Четырехсторонние станки по дереву

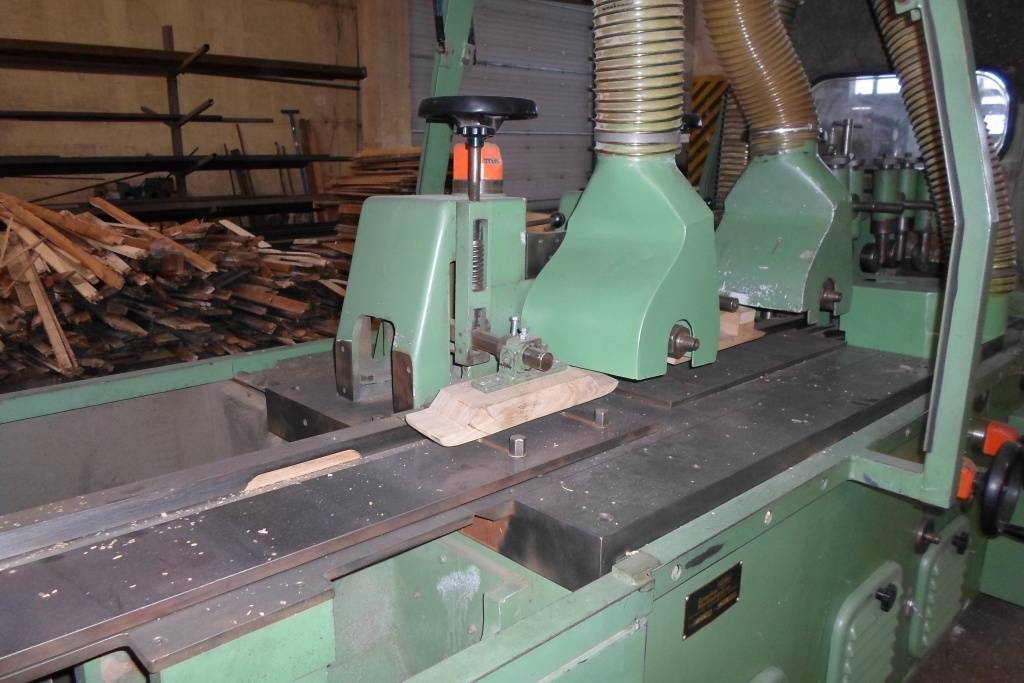

Четырехсторонний деревообрабатывающий станок

Многие статистические данные сегодня говорят о том, что бизнес, связанный с деревообработкой, является весьма прибыльным. А это значит, что растет популярность соответствующего оборудования. Например, четырехсторонний деревообрабатывающий станок.

Особенности конструктов

Скажем, четырехсторонний деревообрабатывающий станок продольно-фрезерного типа необходим для тщательной процедуры обрабатывания бруса. Его особенность в том, что конструкция позволяет единовременно обработать заготовку с последовательным применением всех шпинделей.

На выходе получаем изделие нужных габаритов (выверенных геометрически) и маленькой степени шероховатости. Можно сказать, что такие типы оборудования объединили в себе качества рейсмусового, строгального и фрезерного. По количеству шпинделей станки могут отличаться, имея от 4 до 6 шпинделей.

Количество последних зависит от модели. При монтаже в обязательном порядке шпиндели подвергают балансировке, а устанавливают впоследствии на подшипники высокой точности. Благодаря данной технологии погрешности при работе снижаются до 0,01 мм.

Настраиваются шпиндели автоматически, для этого есть управляемая панель. Защитный кожух снимать не требуется. Автоматика, которой оснащен четырехсторонний деревообрабатывающий станок, защищена при помощи чехлов от попадания посторонних предметов и отходов производства.

Заготовка также подается автоматически специальными прижимающими вальцами, а прижим обеспечивается за счет пневмоцилиндров, которыми можно управлять. Срок эксплуатации станка увеличивается, если рабочий стол обработать термическим способом и покрыть слоем хрома. Станок не требует особого техобслуживания, потому что оснащен центральной смазочной системой.

Используются станки этого типа для изготовления разнообразных отделочных и строительных материалов.

Как выбирать четырехсторонний деревообрабатывающий станок

1. Четырехсторонний деревообрабатывающий станок следует выбирать, в первую очередь, ориентируясь на его технические характеристики.
2. Следующий важный критерий – особенности сырья, поступающего на обработку и самого рабочего процесса.
3. Имеет значение вес оборудования.

Важно: При небольшой массе станка вибрация двигателей передается изделию

Материал станины тоже способен повлиять на качество готовой продукции. Как правило, этот элемент изготавливают методом литья либо сварки, из чугуна или стали. Лучше всего литой способ. Такой станок будет работать наиболее эффективно

Чтобы не пострадало качество обработки, обязательно нужно обратить внимание на отсутствие волн при строгании, гладкость плоскостей и соблюдение геометрической четкости. Варианты сечения лучше выбирать с небольшим запасом

Ориентируясь на скорость подачи, самым разумным будет сделать упор на качество, нежели времени, за которое деталь обрабатывается в станке

Самая оптимальная мощность двигателей – 7,5 кВт для каждого

Специалисты также советуют обращать внимание на конструкции прижимных механизмов. Самый лучший выбор – гидравлические и пневматические

Имеет значение и срок гарантии, которую дает поставщик оборудования. В пользу качества может говорить тот факт, что производитель уже давно на рынке и не впервые выпускает станки подобного класса

Ориентируясь на скорость подачи, самым разумным будет сделать упор на качество, нежели времени, за которое деталь обрабатывается в станке. Самая оптимальная мощность двигателей – 7,5 кВт для каждого

Специалисты также советуют обращать внимание на конструкции прижимных механизмов. Самый лучший выбор – гидравлические и пневматические. Имеет значение и срок гарантии, которую дает поставщик оборудования

В пользу качества может говорить тот факт, что производитель уже давно на рынке и не впервые выпускает станки подобного класса

Имеет значение и срок гарантии, которую дает поставщик оборудования. В пользу качества может говорить тот факт, что производитель уже давно на рынке и не впервые выпускает станки подобного класса.

Что касается стоимости, то она будет зависеть от функциональности и мощности оборудования. Поэтому вначале лучше проконсультироваться со специалистами, чтобы точно представлять себе набор значимых критериев будущего приобретения.

Модификация на 3 кВт

Станок на 3 кВт собрать довольно просто. В данном случае двигатель берется коллекторного типа

Однако перед его установкой важно заняться сборкой станины. Некоторые специалисты рекомендуют использовать деревянные стойки

Однако металлические опоры являются более надежными.

После фиксации станины необходимо приступить к сборке суппорта. Для этого подбирается люнет с вращающимся маховиком. Фрезу в данном случае нужно использовать небольшой длины. После фиксации суппорта крепится люнет. Для того чтобы заготовка надежно фиксировалась, устанавливается плита. В конце работы останется лишь поставить блок управления для запуска коллекторного двигателя.

Самодельный четырёхсторонний станок

Имеет ряд преимуществ, включая себестоимость готовой продукции. К достоинствам самодельного четырёхстороннего деревообрабатывающего станка относятся: возможность изготовления собственной конструкции, отвечающей поставленной задаче, получение из древесного сырья необходимого изделия.

Принцип работы самодельного станка в части выполнения технологических процессов не отличается от продукции заводского исполнения. Переносные варианты конструкций разнятся по весу, габариту.

Компактность позволяет разместить оборудование частного пользователя в неподготовленном помещении или гараже. Малая потребляемая мощность без дополнительной силовой электролинии обеспечивает стабильную работу станка.

Технические характеристики четырёхсторонних станков исходят из производительности, мощности приводов, скорости подачи, сечения материала. Необходимое оборудование линейки четырёхсторонних станков, подбирается исходя из технологических функций.

Назначение четырёхстороннего станка

Оборудование предназначено изготавливать профильный пиломатериал, продукцию с гладкой поверхностью. Половая доска, паркет, плинтуса, брусья, наличники, мебельные, оконные изделия, ряд другой продукции относятся к номенклатуре, изготавливаемой на этом оборудовании.

Модели соотносятся к продольно-фрезерному и строгальным машинам:

• Рейсмусовый — строгание дерева на заданную толщину с обеих сторон за один проход.
• Строгальный – снятие стружки, профилирование.
• Фрезерный – придание древесине заданной конфигурации.

Четырёхсторонний строгальный станок управляется панелью, выполняющая операции пуск−остановка техники, фиксирует параметры обрабатываемой древесины, устанавливает рабочее положение шпинделей по сечению инструмента и размера заготовки.

Четырёхсторонний фрезерный станок по дереву делает распил пиломатериала указанного размера по длине, а также профилирование нужной конфигурации. Учитывая толщину дерева, нижний вертикальный нож перемещается вместе со столешницей станка.

Главный рабочий узел машины−вал со шпинделями, расположенными горизонтально снизу, и вертикально справа. Мощность, производительность зависит от строгальных механизмов. Машина управляется панелью, выполняя функции:

• Подача заготовки к режущим инструментам.
• Определение размера материала.
• Выставление сечения насадки.
• Пуск−стоп оборудования.

Принцип работы и конструкция станка

Строгальные станки используются в процессе производства паркета, багетов, карнизов, а также для распиловки «начисто». При помощи такого станка можно осуществить обработку любой линейчатой поверхности: горизонтальной, вертикальной, наклонной, расположенной под разными углами.

Главные узлы строгального инструмента:

• станина – металлическая основа станка
• ножевой вал
• рабочий стол
• мотор
• вальцы.

Рабочая поверхность станка разделена на две части: подвижную и неподвижную. Между этими частями движется ножевой вал, задача которого состоит в срезании частей заготовки. Во время передвижения по рабочему столу заготовка придерживается вальцами. На всех современных станках присутствуют средства безопасности: специальные крышки, кнопки безопасности, защитные барьеры.

Строгальный станок по дереву оснащен ножами, которые закреплены на валу. Ножи для строгального станка могут присутствовать в количестве двух или трех штук. Три ножа существенно повышают качество обработки, а также делают вал более сбалансированным. Смена комплектов ножей позволяет работать как с мягкими (ель, сосна), так и с твердыми сортами лесоматериалов (дуб, тополь, бук).

Во всех типах строгальных станков имеется направляющая планка, позволяющая регулировать угол наклона. Вся конструкция этого устройства отличается жёсткостью и массивностью, вследствие чего наблюдается несущественный уровень вибрации. Это является важным фактором, который оказывает влияние на качество обработки и комфортное применение, и даже продлевает период эксплуатации инструмента.

Строгальные станки имеют специальный патрубок для подключения пылесоса, который собирает стружку. Благодаря этому рабочее место всегда чистое, уменьшается число остановок для очистки станка. Кроме этого мастер защищён от вредного действия образующейся древесной пыли.

Существует два типа строгальных станков:

• настольные
• стационарные.

Зачастую компактные настольные станки выбирают мастера для использования в домашних или небольших мастерских, тогда как стационарные варианты используются на крупных деревообрабатывающих предприятиях. И стоимость настольного оборудования существенно ниже, чем стационарного.

Сервисное обслуживание

Любая машина со временем имеет свойство ломаться, составляющие детали изнашиваются. Чтобы было меньше перерывов в работе по таким причинам, оборудование желательно выбирать самое прочное и износостойкое

Кроме производительности, важно, чтобы станок был максимально безопасен. Поэтому предусмотрено наличие концевиков, электрических тормозов и металлического защитного кожуха со звукоизоляцией

Обработка на станке изделий должна быть максимально точной и качественной

Для этих целей важно наличие на устройстве статистической и динамической балансировки всех фиксаций деталей

Эксплуатируя оборудование, необходимо придерживаться указанных в инструкции к нему правил. Нельзя обрабатывать заготовки, которые по размеру больше, чем предусмотренные правилами. Обязательно следует выполнять профилактические и ремонтные работы, чтобы поддержать оборудование в рабочем состоянии.

Очень важно правильно установить станок

, с учетом не только его габаритов и массы, но и размеров деревянных заготовок. Оператор не должен сталкиваться с трудностями, связанными с подачей материала.

Преимущества и недостатки оборудования

Работа станка

Одним из несомненных положительных качеств эксплуатации четырехсторонних деревообрабатывающих станков являются высокие показатели производительности. Для достижения оптимального результата в конструкции должен присутствовать блок числового программного управления.

В этом случае влияние человеческого фактора будет минимальным. Обязательным является выполнение условий по корректному составлению программы, а также точный замер обрабатываемой заготовки. Четырехсторонний станок в оптимальной комплектации рассчитан для обработки квадратного (прямоугольного) бруса или цилиндрических заготовок. Фрезерование или фугование листовых материалов может выполняться максимум с двух сторон.

К особенностям эксплуатации оборудования подобного типа можно отнести следующие факторы:

• предварительный расчет скорости движения заготовки по станине. Это необходимо для обеспечения максимальной точности обработки;
• регулировка каждого отдельного блока фрезерования или фугования, а также согласованность их функционирования друг с другом;
• своевременное удаление отходов производства из зоны обработки.

Основным недостатком четырехсторонних деревообрабатывающих станков является их высокая стоимость, а также сложность наладки. Но в условиях производственных линий эти показатели не являются существенным.

Конструкция разных узлов четырехстороннего станка

Чтобы понять, как работает оборудование, необходимо рассмотреть особенности конструкции станка, куда входит большое количество узлов, главные из которых рассмотрим более подробней.

Чугунная станина

В основании станка находится литая чугунина, она может иметь разный сплав и вставки, но обязательно поглощает определенное количество вибрации при работе оборудования и из-за большой массы почти сводит ее к нолю. Для подачи бруса также немаловажен материал, из которого сделан загрузочный стол. Для более удобной работы на столе могут находиться вспомогательные элементы: прижимные валики, линейка и так далее.

Рабочие инструменты

Число шпинделей в деревообрабатывающем станке может устанавливаться от 4 до 8 и более. Все они с учетом модели установлены в разные рабочие блоки с независимыми электродвигателями. Закреплены шпиндели консольно. Число шпинделей зависит от сложности профиля, толщины снятия древесины и потребностей во время обработки бруса.

Во фрезерном четырехстороннем продольном станке находятся рабочие ролики, которые делятся на: правые и левые, верхние и нижние. Основными в конструкции считаются ролики со шпинделями, которые находятся снизу горизонтально и справа вертикально. От того, какое именно количество строгально-коллеровочных элементов предусмотрено в оборудовании, зависит его мощность, производительность и класс.

В модельном ряде разных изготовителей четырехсторонних станков существует универсальное оборудование с элементом, который может заменять любой из вертикальных или горизонтальных шпинделей. Он может обрабатывать изделие под углом, то есть, находиться в качестве наклонного ролика.

По желанию заказчика на некоторые модели оборудования можно установить пильный вал. Это приспособление может по длине раскраивать широкое изделие, что позволяет создать материал с правильной геометрической формой и необходимого сечения.

Устройство подачи

Протяжка, подача и выгрузка изделий в четырехстороннем деревообрабатывающем оборудовании приводное. Вся работа происходит с помощью прижимных и зубчатых прорезиненных валиков. Этой системой можно управляться с пульта, но цена на эти компьютеризированные устройства выше.

Система управления и безопасности

Защитный кожух снижает шум во время обработки бруса, а также защищает оператора от различных травм. Смотровое стекло можно дополнительно оборудовать подсветкой.

Деревообрабатывающий четырехсторонний станок управляется с панели. С учетом модели оборудования с панели управления можно производить несколько действий: скорость подачи изделия к инструментам, установка размеров обрабатываемого бруса, выставляется положение шпинделей относительно диаметра и детали насадки (если оборудование полностью автоматическое), включение и выключение.

От вида оборудования зависит наличие в комплекте гидрошпинделя и джойтера и количество рабочих инструментов. Эти устройства подтачивают ножи непосредственно при обработке изделия.

Электрооборудование

ВНИМАНИЕ! В электрошкафу имеются цепи, запитанные до вводного автоматического выключателя и остающиеся под напряжением все время при наличии напряжения на вводных клеммах (питающем кабеле)

Общие сведения

Схема электрическая принципиальная станка С25-5А показана на рис. 22, 23.

Перечни токоприемников и аппаратов в соответствии с позиционными обозначениями представлены в таблице 10*.

Степень защиты электрооборудования станков — IР54, электродвигателей — IР44.

Электрооборудование станков предназначено для подключения к сети 3NPE 50Гц, 220/380 В.

Силовые токоприемники питаются от сети 50Гц, 220/380 В.

Цепи управления 50Гц, 110 В.

Цепи освещения и сигнализации 50Гц, 24 В.

Схема электрическая общая показана на рис. 24.

Схема электрическая соединений показана на рис.25.

К электрооборудованию станка относятся:

• электрошкаф с вводным автоматом, пультом управления, релейно-контактной и защитной аппаратурой;
• электродвигатели;
• концевые выключатели;
• светильники;
• дополнительная кнопка «Стоп»;
• соединительные провода и оболочки, в которых они проложены.

Управление станком осуществляется с помощью следующих органов:

• вводного автоматического выключателя с комбинированным расцепителем для подключения питающей сети (установлен на боковой стенке электрошкафа);
• пульта управления, на котором установлена аппаратура управления и контроля;
• дополнительного кнопочного поста управления с грибовидной кнопкой «Стоп»;
• выносного пульта управления.

Защита силовых цепей от токов короткого замыкания и перегрузки производится автоматическими выключателями с комбинированными расцепителями, защита цепей освещения, управления сигнализации — плавкими предохранителями.

Особенности работы

При использовании четырехстороннего станка по дереву нужно соблюдать правила, указанные в инструкции. Нельзя обрабатывать детали, если их длина или толщина превышает показатели, предусмотренные правилами. Своевременно нужно выполнять профилактические работы, чтобы поддерживать нормальное состояние станка.

Работа будет иметь максимальную эффективность лишь в том случае, если соблюдать следующие правила эксплуатации:

1. Заранее рассчитывать скорость, с которой должна перемещаться обрабатываемая деталь. Если не выполнять это условие, то максимальной точности достичь не получится.
2. Отдельно заниматься регулированием каждого блока: отдельно следить как за процессом фрезерования, так и за строганием. При этом следует помнить о том, что работа этих двух блоков должна быть согласованной, иначе деталь не приобретет желаемую форму.
3. Все отходы, которые появляются на месте работы, особенно образующиеся в области обработки, должны вовремя удаляться.

Настройка станка

Налаживая устройство на необходимую толщину, суппорты верхней ножной головки и верхних вальцов следует устанавливать по высоте посредством маховиков. Установить прижимные ролики помогают винты. Для регулировки ширины применяются боковые прижимы и вертикальный шпиндель. Наладить станок на нужный профиль можно, установив профильные ножи на головках.

Наладка четырехстороннего станка проходит в шесть этапов:

1. Установка кромки стола и нижних вальцов на толщину, которая соответствует удаляемому слою древесины.
2. Установка верхних вальцов по толщине обрабатываемой детали. При этом должен быть запас на прижим: обычно его делают равным 0,5 см.
3. Установка ножей передних головок на уровне стола.
4. Регулировка прижимных и верхних роликов по параметрам обрабатываемой детали. В прижимных должен быть запас на прижим — от 1,5 до 2 см, а в роликах — 0,5 см.
5. Установка направляющей упорной линейки на расстоянии нескольких миллиметров от вертикальной головки. При этом должен сохраняться прямой угол с нижними вальцами.
6. Проверка ножевых головок.

Четырехсторонние станки используются для производства различных строительных и отделочных материалов, а также мебели. Множество самых важных целей можно достичь с помощью этого надежного оборудования. Настройка инструмента – посильная задача для тех, кто усвоит основные принципы из представленной статьи.

Центральной частью станка является литой строгальный стол, который закрепляется на устойчивом штативе. Благодаря такой конструкции исключено возникновение вибрации. Строгальный стол также включает в себя нижнюю и 2 боковые фрезы. Верхняя фреза и вальцы зафиксированы на штативе. Они движутся по массивным штангам. 4 фрезы работают от отдельных двигателей.

Плюсы и минусы оборудования

Одно из наиболее положительных качеств четырехсторонних станков — высокая производительность. Чтобы достичь оптимальных результатов конструкция должна быть оборудована блоком программного числового управления. Тогда влияние человеческого фактора будет минимальным.

Обязательно должны быть выполнены условия по корректному составлению программы, и произведен точный замер обрабатываемой заготовки. В оптимальной комплектации оборудование рассчитано для обработки цилиндрических заготовок и прямоугольного бруса. Фугование и фрезерование листовых материалов можно выполнять с двух сторон. Особенности эксплуатации станков данного типа заключаются в следующих факторах:

• скорость движения по станине заготовки рассчитывается предварительно, чтобы обеспечить максимальную точность обработки;
• каждый блок фугования и фрезерования регулируется отдельно, их функционирование друг с другом должно быть согласованным;
• отходы своевременно удаляются из зоны обработки.

Главные недостатки деревообрабатывающих четырехсторонних станков — высокая стоимость и сложность наладки. Однако в условиях производственной линии эти показатели не существенны.

Четырехсторонние продольно-фрезерные станки дают возможность за один проход производить обработку пиломатериалов с четырех сторон. Это оборудование востребовано в массовом, крупносерийном и серийном производствах и позволяет получать продукцию точной геометрической формы. Четырехсторонние деревообрабатывающие станки дают возможность осуществлять целый ряд технологических операций, в том числе фрезерование, рейсмусование, фугование и профилирование. Эти установки востребованы при изготовлении вагонки, половой доски, бруса, блок-хауса, плинтуса, наличника и других погонажных изделий.

В основе функционирования любого четырехстороннего деревообрабатывающего станка лежит метод традиционного фрезерования. Такое оборудование обеспечивает качественную обработку и высокую точность резания деревянных поверхностей. Современные четырехсторонние деревообрабатывающие станки характеризуются наличием мощной цельнолитой станины. Обработка заготовки осуществляется посредством вращающегося режущего инструмента. Характерной специфичной особенностью таких деревообрабатывающих станков является наличие нескольких прецизионных шпинделей (четырех, пяти, шести и более). Они располагаются снизу, сверху и по бокам заготовки. То есть она обтачивается одновременно с четырех сторон за один проход. Для получения погонажных изделий со сложным профилем производится регулировка положения фрез и выполняется замена насадок. Обеспечить плавность подачи зафиксированной деревянной заготовки позволяют специальные ролики. Для выполнения оперативной наладки оборудование оснащено цифровой системой управления. Автоматика четырехсторонних станков упрощает запуск и остановку оборудования, установку положения шпинделей и настройку скорости подачи заготовок.

Одновременное выполнение нескольких операций с четырех сторон способствует сокращению времени изготовления погонажных изделий и повышению рентабельности производства. Это обстоятельство делает такое оборудование оптимальным выбором при оснащении предприятий деревообрабатывающей промышленности.

Приобрести четырехсторонний деревообрабатывающий станок можно, связавшись с офисом ООО «СДТ» по телефонам: +7 (499) 265-56-79, +7 (499) 261-22-78.

Одни из важных показателей современных деревообрабатывающих станков — производительность и качество работы, которая на нем выполняется. Оборудование, отвечающее обоим требованиям — четырехсторонний станок. Особенность конструкции таких механизмов в том, что они могут выполнять одновременно несколько операций, при этом древесина обрабатывается сразу с четырех сторон.

Конструкция и область применения

Сравнительно недавно в производстве по обработке дерева появились конструкции, совмещающие несколько операций. Обработка деревянных изделий при этом происходит с четырех сторон сразу. Это оборудование чаще всего используется для фрезерования и фугования.

Деревообрабатывающий станок состоит из:

• шпиндельной секции;
• блока подачи детали;
• системы управления параметрами оборудования.

С одной стороны может быть несколько обрабатывающих головок, что позволяет уменьшить стоимость изготовленной продукции и сократить время на выполнение определенной операции.

Четырехсторонний станок предназначен для выполнения следующих операций:

1. Фрезерование. На рабочие головки оборудования вместо строгальных валов устанавливаются дисковые фрезы, что дает возможность делать продольное фрезерование. Чтобы проводить обработку пальчиковыми фрезами, необходимо периодически останавливать детали, однако, конструкцией это не предусмотрено;
2. Строгание и фугование. Это можно сделать при помощи валов с установленными на них лезвиями определенной конфигурации. Конструкция станка дает возможность выполнять одновременно чистовую и черновую обработку;
3. Реймусование и профилирование.

Чаще всего такие модели используют для создания пиломатериала с плоской поверхностью или профилем. Всю работу можно сделать за один проход.

При помощи четырёхсторонних станков можно изготовить такие изделия, как:

• паркетная или половая доска;
• профилированный или клееный брус;
• вагонка;
• плинтус;
• имитация бруса;
• оконные и погоночные элементы.

2 Популярные профилегибочные модели четырехсторонних станков

В наши дни четырехсторонний строгальный станок представлен на рынке в большом количестве образцов от различных ПФС. Наиболее популярными среди них, достойными вашего внимания, являются такие модели:

• четырехсторонний станок сч 1 фрезерный. Один из наиболее популярных типов для выпуска бруса профилировочного. Не требует специальных условий установки, имеет простой ЧПУ, надежный зажимной патрон. За одну подачу материала может снимать до 5 мм с бруска. Предназначен для обработки деталей длиной от 1 метра;
• модель с26 2Н. Еще один вариант для обработки профилировочного бруса, благодаря стараниям ПФС, имеет универсальный зажимной патрон. С26 2Н дает возможность работать с образцами от 63 см. С 26 имеет среднюю мощность, благодаря чему использован может быть и для домашней работы, и для крупного мебельного производства. Как и другие профилегибочные образцы 26 или 13, предельно прост в использовании;
• четырехсторонний станок с20 4б фрезерный – модель токарного оборудования, предназначенная для обработки как хвойных, так и лиственных пород деревьев. Как и модель с26, 13, 15 имеет достаточно высокую скорость обработки, универсальный патрон, ввиду чего может использоваться также на предприятиях деревообрабатывающих. И как с26 2Н, гарантирует высокое качество выпуска продукции, независимо от задаваемых параметров обработки;

• версия с16 1а. Тип токарного оборудования для домашней и фабричной обработки дерева. К преимуществам этого варианта нужно отнести максимальную простоту в управлении образцом с16 1а, его надежность, а также широкий достаточно спектр применения, который обеспечивает универсальный, как в моделях 26, 13, 160, 15, патрон. Максимальный объем заготовки для него составит 160 х 80 мм. С16 1а особенно будет удобен в работе новичкам;
• Hold MB 4015- один из наиболее надежных образцов оборудования, имеющий цельную станину. Предназначен фрезерный Hold для обработки цеховой;
• Бивер 520 – одна из наиболее современных версий оборудования. Имеет, как и Hold, качественное программное обеспечение. Компактен, но достаточно мощен. Рекомендован для промышленного применения.

2.2 Четырехсторонний станок своими руками

Конечно, для многих частных хозяйств, желающих наладить выпуск пиломатериалов, четырехсторонний станок, к примеру, Hold MB 4015, с 26, с16, 13 и другие модели, от производителя является довольно дорогой покупкой.

Возникает вопрос – можно ли сделать такое оборудование своими руками. Такая возможность на самом деле есть. Для того чтобы сделать самодельный фрезерный станок, необходимо приобрести комплект фрез (здесь желательно не экономить, поскольку именно от качества данных комплектующих зависит уровень обработки древесины уже готовой конструкцией).

Далее нужно будет собрать корпус, линию подачи по типу той, которая установлена на фабричных моделях. Патрон сделать можно даже из обычного профиля. Конструктивно патрон в домашних и фабричных моделях, в том числе, 4015, 26, 13, 160, 15, 51, не отличается.

Двигатель лучше также брать готовый, а не делать его своими руками. Можно приобрести агрегат необходимой мощности от аналогичного оборудования, заменить на нем гибкие детали и шестерни, установить для работы. Дальше вам нужно будет сделать самодельный блок управления с учетом количества рабочих режимов.

Если вы беретесь за данное дело в первый раз, остановитесь на простой схеме, которая будет работать только на включение и выключение.

Собирать самодельный станок фрезерный можно по общей схеме для таких изделий, к примеру, используемой в версиях 4015, 26, 13, 160, 15, 51. По окончанию работы обязательно нужно убедиться в надежности креплений, в особенности, самих фрез.

Только после того как вы убедитесь, что самодельный аналог фабричного оборудования работает нормально, можете начинать обработку древесины с ним.

Не забывайте только о правилах безопасности

Тем, кто выбирает самодельный вариант, им необходимо уделять особое внимание

Деревообрабатывающие станки четырехсторонние позволяют довольно качественно заниматься фугованием заготовок. Наиболее часто обрабатывают именно доски. На рынке представлены модификации разного типа. В первую очередь разделение устройств осуществляется по положению суппорта.

Также станки бывают с двумя или тремя направляющими. Стойки у них могут быть деревянными либо металлическими. Для того чтобы больше узнать о станках данного типа, следует рассмотреть конкретные модификации.

С16-42 Станок продольно-фрезерный четырёхсторонний четырехшпиндельный. Назначение, область применения

Станок строгальный четырёхсторонний четырехшпиндельный С16-42 универсального типа предназначен для четырёхстороннего плоского и профильного фрезерования досок, брусков и планок за один проход, а при оснащении соответствующим режущим инструментом – для строжки фасонных профилей, а также для делительных работ при обработке изделий толщиной до 55 мм.

Область применения станка С16-42 – производство столярно-строительных изделий и погонажа (вагонка, плинтус, наличник), мебельные и деревообрабатывающие производства.

Принцип работы и особенности конструкции станка С16-42

Станок С16-42 предназначен для производства различных погонажных изделий. На этом станке производится обработка заготовки с четырёх сторон за один проход.

Станок строгальный четырёхсторонний С16-42 оснащён четырьмя фрезерными шпинделями.

В станке С16-42 применён механизм подачи рассредоточенного типа с верхними и нижними приводными роликами.

Верхние подающие ролики с рифлением «волчий зуб» обеспечивают надёжную протяжку любых заготовок, в том числе заготовок естественной влажности.

Механические прижимы верхних подающих роликов обеспечивают равномерное усилие и плавность прохождения заготовки через зоны резания, а также позволяют работать при низких температурах.

В приводе нижних роликов применены карданные передачи, не требующие ухода.

Передние и задние прижимы полностью устраняют «вырывы» на входе и выходе заготовки из зоны резания и оснащены направляющим элементом, обеспечивающим точное их базирование и простоту настройки.

На станине станка расположены все суппорты и передний стол, служащий для базирования заготовки перед ее обработкой и установления величины съема материала по нижней пласти заготовки.

К верхней плоскости станины крепятся стальные накладные столики и направляющие линейки, по которым перемещаются заготовки.

По направлению подачи материала режущие головки расположены в следующем порядке:

• нижняя горизонтальная
• верхняя горизонтальная
• правая вертикальная
• левая вертикальная

Удлиненный передний стол, усовершенствованная конструкция боковых прижимов позволяют надежно базировать заготовку, а распределенный тип механизма подачи с верхними и нижними приводными роликами обеспечивают надежное ее перемещение. Ролики, установленные на станке имеют износостойкое полиуретановое покрытие, не оставляющее следов на древесине.

Скорость перемещения заготовки регулируется ступенчатыми шкивами.

С – станок продольно-фрезерный (строгальный) четырехсторонний

16, 20, 23, 25, 26 – ширина полученной детали на выходе из станка, см

-2, -4, -5, -6 – количество фрезерных шпинделей

А, Б, … – буквы – различные модификации станка, например, Б – станок для обработки бруса Пример: С16-1А, С16-42, С16-51 – Легкая серия (для обработки погонажа и мебельной промышленности) Пример: С25-4, С25-4А, С25-4АБ, С25-5, С25-5А, С25-5АБ – Тяжелая серия (для обработки погонажа и стенового бруса) Пример: С16-42, С25-4, С25-4А, С25-4АБ – 4-х шпиндельные строгальные станки Пример: С16-51, С25-5, С25-5А, С25-5АБ, С25-5АБЧ – 5-и шпиндельные строгальные станки
