Какую технологию монтажа выбрать
Технология монтажа полностью зависит от массы и габаритов устанавливаемой техники, а также от особенностей здания или планировки помещений, цехов и складов
Также на выбор технологии монтажа влияет площадь монтажной площадки, способ и последовательность проведения работ по сборке крана.
Особенности монтажа мостовых одно- и двухбалочных кранов предусматривают три подхода к исполнению:
- Поэлементный тип установки, подразумевающий сборку конструктивных частей не на земле, а непосредственно на рабочей площадке участка грузоподъемного механизма. Для этого все детали поднимаются к месту установки. Неудобства данной технологии монтажа очевидны, но применение ее целесообразно в случае, когда не хватает свободного пространства (некоторые элементы крана все-таки достаточно габаритны и обладают большой массой механизмов, узлов и металлоконструкций, особенно если это двухбалочный кран).
Монтаж двухбалочного крана грузоподъемностью 200 тонн
Состав поэлементной технологии сборки мостового крана выглядит следующим образом: поочередный подъем полумостов и их соединение, монтирование грузовой тележки крана, анализ геометрических размеров конструкции в сборке, установка кабины оператора и запасовка канатов.
- Крупноблочный тип установки. Сборка посредством данной технологии подразумевает монтаж отдельных блочных конструкций на земле – электрооборудования, узлов и механизмов крана. Затем укомплектованные и собранные узлы поднимают на площадку монтажа грузоподъемного механизма и собирают в единое целое. Благодаря данной технологи, значительно сокращается количество опасных операций по сборке на высоте, в разы ускоряется процесс установки в целом. К сожалению, технология не подходит для зданий, не располагающих достаточным количеством площади под сборку крупногабаритных конструкций.
- Полноблочный тип установки заключается в сборке моста крана полностью в нижнем положении, то есть на земле. Готовый мост крана поднимается для установки на крановых путях. При этом у специалистов по монтажу есть выбор – осуществлять монтаж грузовой тележки вместе с мостом или раздельно.
Таким образом, очевидно, что самые перспективные и выгодные технологии установки – крупноблочная и полноблочная. В них сокращено количество операций, которые нужно осуществлять на высоте, есть возможность использования грузоподъемной техники, а также более сжатые сроки исполнения по сравнению с поэлементной технологией сборки.
Процедура монтажа
На основании вида устанавливаемого оборудования выбирается процедура монтажа. Это может быть как сборка небольших кранов, так и мощного оборудования для передачи многотонных грузов.
Двухпролетный мостовой кран поставляется в таком комплекте: балка жесткая, балка несущая, две балки подвижные, электроталь, электрооборудование. Во всех случаях несущая балка поставляется как два симметричных отдельных отрезка двутавра без сварки «в замок». Совершение операции проводится заказчиком на мессе монтажа крана на основании схемы стыковки.

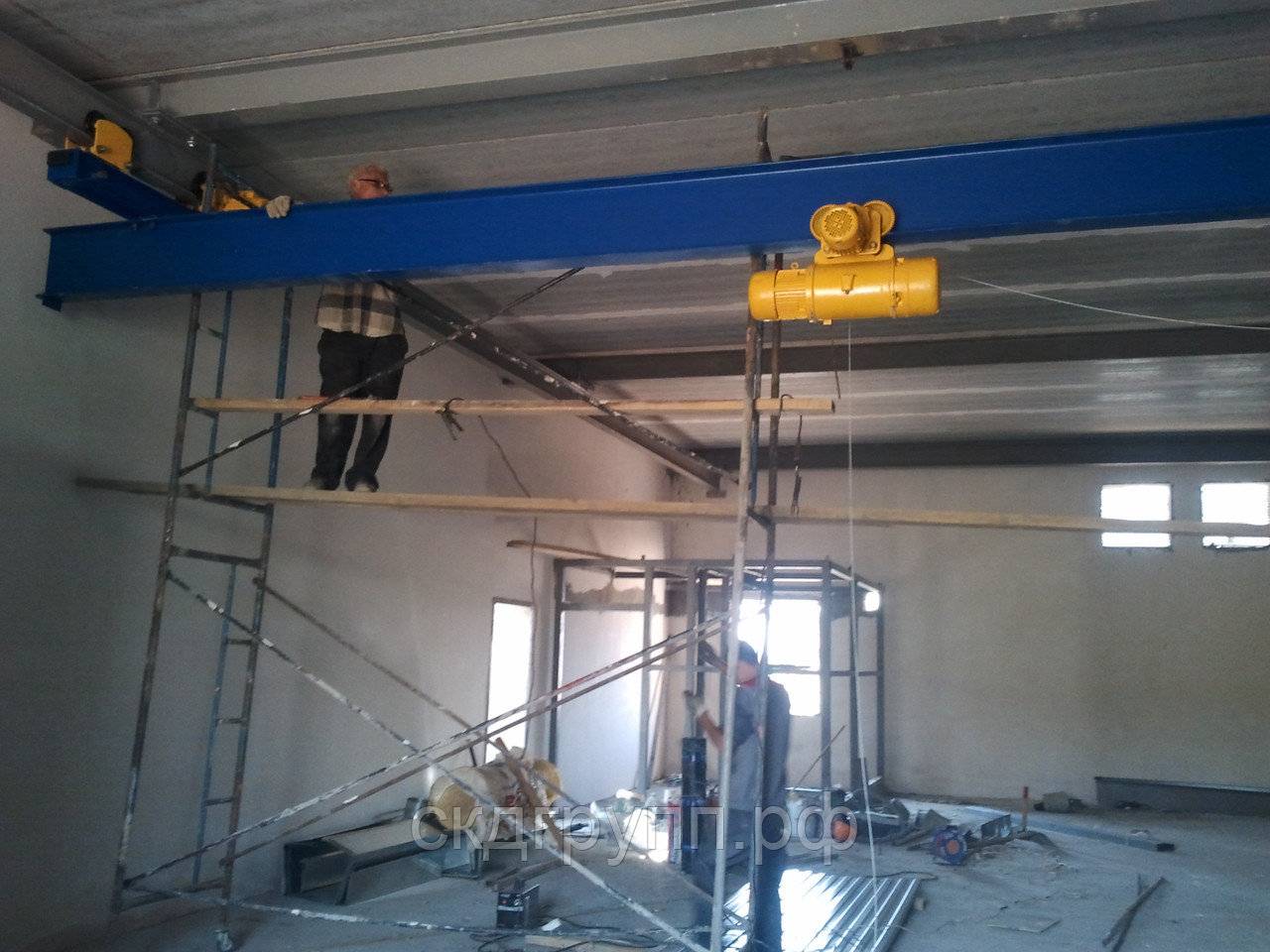

На видео можно увидеть фрагмент процесса монтажа однобалочного крана
Монтаж двухпролетного крана происходит в следующем порядке. Сначала на несущей балке происходит установка электротали и монтировка оборудования. Все выполняется так же как и для однопролетного крана. На подкрановый пусть устанавливают концевые балки, две подвижные балки крепят по краям, а жесткую балку – посредине.
В собранном виде несущую балку с электротельфером подымают, строповывают и одним концом вкатывают на опорные ролики кронштейна одной подвижной балки. Потом также поступают с другим концом и второй подвижной балкой. Отверстия на несущей балке совмещают с отверстиями в кронштейне жесткой балки, затем стыкуют их меж собой с помощью четырех болтов. Остальные операции, связанные с монтажом двухпролетной балки, совершаются так же, как и для однопролетной балки.
https://youtube.com/watch?v=aICUm5s7WG4
На этой видеозаписи видна процедура монтажа опорной кран-балки грузоподъемностью 5 тонн
Монтаж двухбалочного крана мостового типа отличается масштабом выполнения работ, а это связано с очень большим весом конструкций крана, его размерами. Говоря о помещении цеха или промышленном предприятии, то во время монтажа мостового крана производство продукции стоит временно остановить по понятной причине. Если идет постройка объекта, то установка крана совершается до приемо-сдаточных работ. Не стоит забывать, что монтаж мостового крана происходит только квалифицированными работниками.
Полезные советы
Процесс монтажа
Существует несколько важных советов, касающихся монтажа:
Перед монтажом крана нужно проверить соответствие длины моста пролету, где нужно проводить его монтаж. Например. При строительстве завода понадобился мостовой кран (пролет составляет 18 метров, а кран – 16,5 метров). Завод-изготовитель по неизвестным причинам поставил кран, пролет которого составлял 16 метров. Специалисты не подвергли сомнениям комплектность поставки и принялись за монтаж крана. Со временем заметили, что кран на полметра короче
Результат – объект сдан без крана!
Важно определиться, в какой оси будут располагаться троллеи для электрического крана. Обычно, в механомонтажных планах такое не указывают

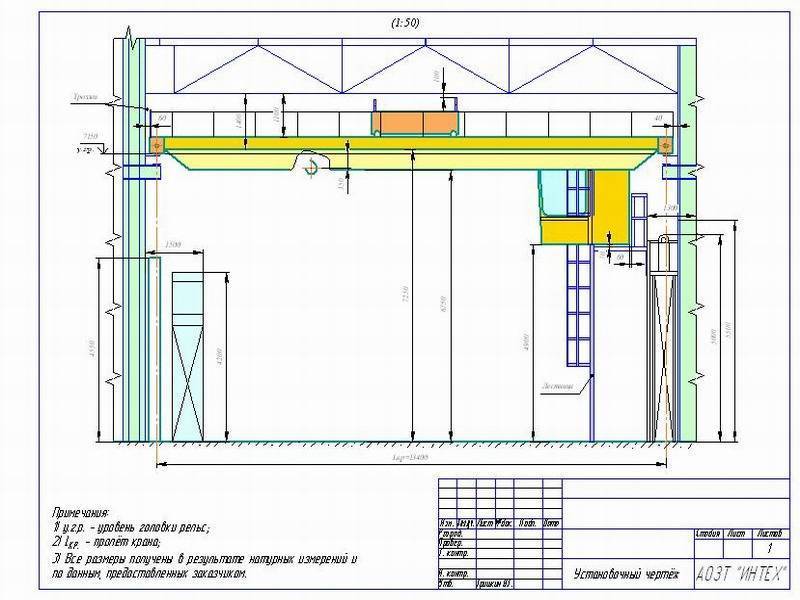

Потому на чертежах оси, по которым будут располагаться троллеи, стоит указать хотя бы схематически
Если этого не сделать, то место быть ошибкам. Так при монтаже мостового крана на некотором объекте из-за ошибки в расположении троллеев мастера были вынуждены установить между балками крана мачту, разработать и поставить специальные крепления мачты, приподнять лебедкой кран и развернуть его. В итоге, работа длилась дольше, чем планировалось
Потому на чертежах оси, по которым будут располагаться троллеи, стоит указать хотя бы схематически. Если этого не сделать, то место быть ошибкам. Так при монтаже мостового крана на некотором объекте из-за ошибки в расположении троллеев мастера были вынуждены установить между балками крана мачту, разработать и поставить специальные крепления мачты, приподнять лебедкой кран и развернуть его. В итоге, работа длилась дольше, чем планировалось.
Перед непосредственным монтажом мостового крана следует удостовериться, были ли установлены ограничители (упоры) хода крана на концах крановых путей. Если нужно срочно смонтировать кран, а упоров нет, то можно самостоятельно установить какие-то ограничители, так как кран может сойти с «путей».
Во время монтажа двухбалочного мостового крана по консоль балки можно подложить каток размерами 30-40 мм, что облегчит подкат балки одной к другой и выставку их домкратами.
Балки между собой закрепляются болтами. К балке сбоку «приваривают» соединительный пластины. Обычно в комплекте поставляются «чистые» болты. Их производят из мерного проката легированных и углеродистых сталей, и из прокатов цветных сплавов. Когда уже все болты установлены, то нужно проверить диагонали крана. Затем можно прихватить пластины, и еще раз проверить диагонали. И только тогда можно обваривать пластины.
Технические характеристики и описание

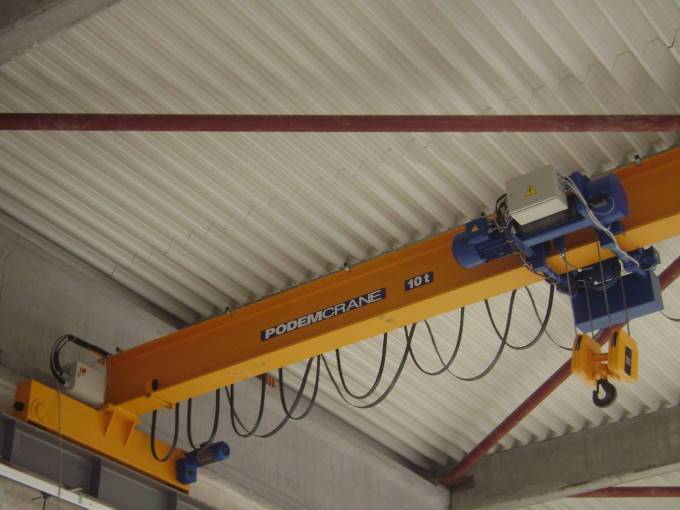

Мостовые однобалочные краны предназначены для работы в 3-х взаимно перпендикулярных плоскостях. Эти устройства способны поднимать объекты весом до 320 т. Перемещение груза может осуществляться как вдоль самого крана, так и вдоль рабочей зоны.
Мостовые краны-балки обладают следующими преимуществами:
- Высокая прочность и долговечность конструкции.
- Подъемный механизм можно использовать в местах с повышенной сейсмоактивностью.
- Высокая скорость транспортировки малогабаритных объектов.
Мостовые краны-балки используются для следующих операций:
- Проведение разовых или периодических грузоподъемных работ при отсутствии подвода тока.
- Перемещение грузов на открытом пространстве или внутри небольших помещений закрытого типа.
- Выполнение работ по транспортировке насыпных грузов.
- Перемещение и подъем объектов, обладающих магнитным свойствами.
При эксплуатации мостовых устройств учитываются следующие технические параметры однобалочных кранов:
- Подъем – 0,1–0,3 м/c.
- Перемещение моста – 0,1–2,5 м/с.
- Передвижение при наличии грейфера – 0,1–0,8 м/с.
- Ход тележки – 1– 0,8 м/с.
Общие требования к производству, хранению, приемке и транспортировке мостовых кранов-балок указаны в ГОСТ 27584-88. Технические параметры для электрических однобалочных конструкций общего назначения содержатся в ГОСТ 25711-83, для мостовых подвесных кранов – в ГОСТ 7890-93.
Ключевые особенности составления сметы
В неё входят все виды мероприятий, которые нужно выполнить при установке грузоподъёмного оборудования. При её подготовке учитываются характер и особенности монтажа, модель и год выпуска крана, условия эксплуатации, наличие свободного пространства, характеристики здания и так далее.
Для сборки машины могут использоваться:
- стреловой самоходный кран;
- башенная машина;
- стреловые рельсовые краны;
- мостовые модели.
Для чего они нужны? Стоит помнить, что даже самые небольшие, на первый взгляд, детали мостового крана могут иметь внушительный вес. Поднять на нужную высоту все комплектующие работники физически не способны. По этой причине в смете обязательно указывается вид нужного оборудования для установки.
Схемы и правила строповки балок
При погрузке-разгрузке балок и их монтаже необходимо строго соблюдать правила строповки (захвата) балок. При выполнении монтажных работ знаки усилий (М и Q) должны совпадать со знаками усилий, которые возникают в балках в процессе эксплуатации. Таким образом, главным правилом является строповка разрезных балок в сечениях, близких к опорным.
| Основные схемы строповки балочных элементов при монтаже |
Схемы строповки цельноперевозимых балок а — с использованием строповочных петель; б — через окна в плите; в — через монтажные отверстия; г — с использованием траверсы.
|
| Поперечные сечения по схемам строповки |
Поперечные сечения по схемам строповки а — с использованием строповочных петель (Для строповки балок крюками и стропами при длине – до 15 м в их конструкциях предусматриваются петли); б — через окна в плите; в — через монтажные отверстия ( при длине 33 м специальные строповочные отверстия); г — с использованием траверсы (Для удобства строповки часто используют траверсы, применение которых позволяет уменьшить высоту строповки Н и исключить передачу сжимающих усилий на монтируемый элемент) |
В качестве стропов используются специальные канаты с гибкими сердечниками. Конструктивные особенности, а также данные для расчета и подбора стропов в зависимости от веса монтажных элементов и угла строповки α содержатся в .
При строповке и монтаже необходимо исключить сколы бетона балок стропами и другими приспособлениями. Для защиты плиты и ребер балок используют стальные огибатели.
Изготовление и транспортировка цельноперевозимых балок
Изготовление предварительно напряженных цельноперевозимых балок с натяжением арматуры на упоры до бетонирования на заводах МЖБК осуществляется по поточно-агрегатной технологии в специализированных цехах.
Основным агрегатом является передвижной («катучий») силовой стенд, на который производится натяжение предварительно напряженной арматуры. Работы по изготовлению балок выполняются в главном цехе завода на специализированных постах.
| Схема поточно-агрегатной технологии изготовленияцельноперевозимых предварительно напряженных балок на заводе МЖБК |
 |
I — пост арматурных работ; II — пост бетонирования; III — пост предварительной выдержки; IV — пост тепловлажностной обработки; V — пост отделки и передачи сил предварительного напряжения на балку |
На посту арматурных работ устанавливается ненапрягаемая арматура в виде заранее изготовленных в арматурном цехе сеток и каркасов, проводится установка пучков и их натяжение гидравлическими домкратами двойного действия с передачей сил предварительного натяжения на передвижной стенд.
На посту бетонирования в раскрывающуюся стальную опалубку укладывают бетонную смесь и уплотняют её с помощью вибрации, а также проводится предварительная выдержка бетона для набора начальной прочности перед тепловлажностной обработкой.
Для ускорения процесса изготовления проводится тепловлажностная обработка изделий в специальных пропарочных камерах при максимальной температуре 70…80°С. После пропаривания силы предварительного напряжения передаются на бетон. Время изготовления одного блока при трех поточных линиях составляет 1 сутки.
Готовые балки перевозят по автомобильным дорогам на расстояние до 100 км на специальных «балковозах» тягачами с мощностью двигателя 200…600 л.с. Каждая перевозка балок согласуются с эксплуатирующими дорожными организациями и ГИБДД. На большие расстояния (до нескольких тысяч километров) балки могут перевозиться по железной дороге.
Кроме заводского поточно-агрегатного метода изготовления, применяется стендовый метод (в основном на производственных базах мостостроительных организаций или непосредственно на
строительной площадке). Стационарный стенд сооружают из железобетона и заглубляют в грунт
| Рисунок | Описание |
Схема укрупнительной сборки составной по длине балки |
|
Все работы выполняются комплексной бригадой с производительностью 1 блок в неделю. Для ускорения процесса изготовления применяется тепловлажностная обработка. Для этого стенд накрывают сверху специальными железобетонными плитами, под прикрытием которых организуется пропарочная камера.
Монтаж кран-балки — услуги в Москве
ООО «ЭМКЗ» осуществляет работы по монтажу опорных и подвесных кран-балок импортного и российского производства. Наши специалисты, прошедшие строгий конкурсный отбор и имеющие огромный многолетний опыт работы, обладают необходимыми сертификатами и допусками и работают с соблюдением всех нормативов и технических требований, в том числе, федеральных норм и правил в области промышленной безопасности.
Кран-балка упрощает и ускоряет процесс проведения любых погрузочно-разгрузочных работ, вне зависимости от их масштаба и сложности. Эти механизмы используются на производствах любой направленности и масштаба, в ремонтных мастерских и на морских и речных грузовых судах, поэтому задача монтажа подобного оборудования периодически встает перед большим количеством предприятий и выполняться она должна только специалистами высокой квалификации.
Преимущества монтажа кран-балки нашей компанией
- Перед началом выполнения работ мы тщательно изучаем индивидуальные особенности производственной площадки и учитываем мельчайшие нюансы предстоящего монтажного процесса.
- Специалисты нашей компании, имеющие допуски СРО к проведению подобного рода работ, выполняя монтаж кран-балки, держат под строгим контролем весь процесс и решают производственные задачи в соответствии с нормативными требованиями технических регламентов, ГОСТа и Ростехнадзора.
- Мы гарантируем нашим клиентам быстроту и высокий уровень качества выполнения работ – для этого в нашем распоряжении есть необходимая современная техника и высокотехнологичное оборудование.
- После установки кран-балки, отладки всех механизмов и узлов оборудования и проведения тестирования, мы выполняем техническое освидетельствование кран-балки и выдаем нашим клиентам полный комплект документации, касающейся завершения работ по монтажу.
- Стоимость установочных работ монтажа кран-балки определяется нашими специалистами в каждом случае индивидуально – мы всегда находим общий язык с нашими клиентами и идем навстречу их пожеланиям.
Этапы монтажа кран-балки
Монтаж кран-балки должен производиться в полном соответствии с регламентами пуско-наладочных работ, требованиями ГОСТа и СНиПа и должен учитывать ряд необходимых условий. До того, как начать работы по монтажу кран-балки, специалисты ООО «ЭМКЗ».
- Устанавливают колонны для подъездных путей и монтируют рельсы, расчищают рабочую площадь и устраняют препятствия для монтажа.
- Изучают техническую документацию на погрузочно-разгрузочное оборудование.
- Создают условия для безопасной работы соответственно указанным инструкциям.
Наши специалисты, настраивая приборы безопасности, такелажных и сварочных работ, используют специальное оборудование, необходимые инструменты, технику и материалы самого высокого качества – наши клиенты получают полностью подготовленный к работе погрузочно-разгрузочный механизм в кратчайшие сроки и без дополнительных вложений.
Способы монтажа кран-балки
Исследовав производственную площадку и произведя необходимые расчеты и измерения, специалисты ООО «ЭМКЗ» устанавливают опорную или подвесную кран-балку с помощью одного из вариантов, выбирая оптимальный для каждого конкретного случая:
- Полносборочный способ, не требующий больших площадей, использования мощной техники и позволяющий в значительной степени экономить финансы, предполагает комплексную сборку оборудования всего за один подъем.
- Поэлементный способ, осуществляющийся в несколько этапов непосредственно на подъездных путях, требует больших временных затрат, но на площадках небольших размеров он является единственно возможным способом монтажа.
Этапы сборки кран-балки. Основные моменты
Монтаж кран-балки — процесс трудоемкий и продолжительный, требующий тщательной предварительной подготовки, касающейся изучения характеристик здания, учета технических возможностей подъездных путей и расчета сроков проведения монтажных работ. Мероприятия по монтажу кран-балки происходят в несколько этапов:
- На рабочую площадку подаются грузоподъемные механизмы и конструктивные элементы.
- Собираются металлоконструкции и обустраивается необходимое электрооборудование.
- Производится подъем кран-балки на подъездные пути.
- Выполняются пуско-наладочные работы.
- Осуществляется тестирование смонтированного механизма.
- Составляется отчетная документация и подготавливаются акты выполненных работ.
Производя монтаж опорных и подвесных кран-балок, ООО «ЭМКЗ» выполняет заказы своих клиентов согласно их требованиям, оперативно, качественно и на высоком профессиональном уровне, в заранее согласованные сроки, в соответствии с существующими правилами и нормативами.
Технические особенности установки кранов
В зависимости от габаритов и конструкции оборудования, монтажные работы отнимают определенное время. Проще всего и дешевле установить небольшой механизм до 3-5 тонн. Специалисты могут выполнить монтаж такого мостового крана в течение дня при помощи электрических тельферов. Сначала устанавливаются основные несущие элементы, а затем прокладываются крановые пути. Далее поднимаются остальные составные части и проводится финальная сборка.
Если оборудование весит более 4-5 тонн, для установки потребуется крупная грузоподъемная техника. При этом работы производят специалисты, знающие все нюансы и технологические особенности. Оборудование имеет большую массу, существенные габариты и особую конструкцию, и все это должно быть учтено специалистами-монтажниками.
При установке грузоподъемных агрегатов обязательно определяется способ крепления – подвесной или опорный. Если мостовой кран подвесной, все несущие элементы собираются на земле, а затем их поднимают и крепят к подкрановым путям. В случае с опорным краном работы начинают с крепления концевых балок к путям.
Основные этапы
В самом общем случае размеры монтажной площадки должны быть не менее 2 длин моста крана, и должны допускать размещение и сборку всех узлов грузоподъемного механизма.
Технология монтажа мостового крана включает 3 основные варианта:
поэлементный – подъем и соединение всех деталей грузоподъемника поочередно на крановых путях,
крупноблочный – сборка крупных узлов на земле, подъем и присоединение к основной конструкции,
полно-блочный – полная сборка грузоподъемного устройства на нулевой отметке с последующим подъемом и установкой на крановые пути в готовом виде.
Тот или иной способ монтажа выбирается в конкретных условиях в зависимости от массы, конструкции и габаритов крана, а также возможностей привлечения спецтехники. Компактные грузовые подъемники небольшой грузоподъемности (очень часто подвесные) монтируются полно-блочно – и поднимаются на крановые пути с помощью стрелового крана или с использованием конструкций (стропильной системы) здания. Массивные большие грузоподъемники собираются поэлементным или крупно-узловым способом.
Порядок монтажа
К моменту начала работ детали и узлы крана должны быть доставлены на монтажную площадку в работоспособном и готовом к монтажу состоянии. Также должна быть подготовлена необходимая техника и такелаж.
Далее сборка и установка осуществляются в следующем порядке:
- раскладка комплектующих в сборочной зоне, проверка комплектности в соответствии с проектной документацией,
- сборка моста грузового подъемника, установка электрооборудования, устройств безопасности,
- установка концевых балок на крановые пути,
- подъем моста и закрепление его на концевых балках,
- проверка качества выполнения монтажных работ,
- подключение питания, испытания крана в статическом и динамическом режиме,
- сдача грузового подъемника заказчику,
- регистрация в Госгортехнадзоре (при грузоподъемности более 10 т).
Работа мостового крана проверяется сначала в холостом режиме, и только после удачной проверки и обкатки ходовых и подъемных механизмов, осуществляются испытания устройства с грузом.
Основные принципы монтажа

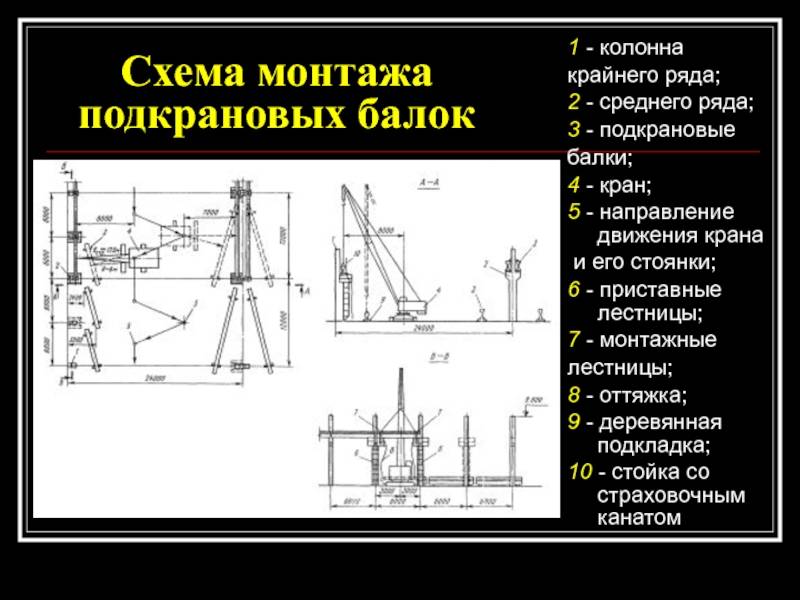

Обычно в первую очередь монтируются подкрановые пути, если установка кран-балки ведется в производственном помещении, то обычно используются подвесные конструкции. Они существенно дешевле опорных, но требуется рассчитать нагрузку на несущие стены здания, чтобы не нанести вреда помещению. Еще одним преимуществом данного способа является отсутствие помех для перемещения техники и грузов в здании, поскольку подкрановые пути расположены достаточно высоко.
Если грузоподъемное оборудование планируется использовать вне помещения, для установки подкрановых путей потребуется возвести опоры
Соблюдение технологии и стандартов гарантирует отсутствие аварий при последующей эксплуатации однобалочного крана, поэтому важно пользоваться услугами только тех компаний, которые имеют опыт и разрешения на проведение данного вида работ
В зависимости от того, где будет работать кран-балка, его размещение проводится с помощью монтажной мачты, другого самоходного крана, или силовых элементов самого здания. Поскольку оборудование пребывает в разобранном виде, от его правильной сборки во многом зависит надежность работы. Сотрудники ООО «БТ ПОДЕМ» проведут сборку точно в соответствии с технической документацией производителя, при необходимости нанесут смазку на узлы устанавливаемого устройства, проверят электрическую часть.
Если требуется ручная сварка, то важно проводить её при соответствующем температурном режиме, на все сварные швы наносится защитное лакокрасочное покрытие, чтобы избежать появления очагов коррозии. Основная сложность в креплении подкрановых путей – обеспечить минимальные отклонения ходовой балки по вертикали и горизонтали, но для профессионалов это обычная задача. После того, как подкрановые пути надежно закреплены важно закрепить на них ограничители хода, чтобы исключить вероятность схода мостового крана с путей при выкатывании за пределы путей
После того, как подкрановые пути надежно закреплены важно закрепить на них ограничители хода, чтобы исключить вероятность схода мостового крана с путей при выкатывании за пределы путей
Основная сложность в креплении подкрановых путей – обеспечить минимальные отклонения ходовой балки по вертикали и горизонтали, но для профессионалов это обычная задача
После того, как подкрановые пути надежно закреплены важно закрепить на них ограничители хода, чтобы исключить вероятность схода мостового крана с путей при выкатывании за пределы путей
Указания по безопасным методам ведения работ
Принятая организационно-технологическая схема демонтажа полностью обеспечивает безопасные условия труда работающих на стройплощадке, за счет:
- Выбора механизмов и грузозахватных приспособлений.
- Ограничения зон переноса грузов краном.
- Выбора безопасных методов ведения работ.
- Выбора средств подмащивания.
Кроме того:
В соответствии с действующим законодательством обязанности по обеспечению безопасных условий охраны труда на стройплощадке возлагаются на работодателя, при этом следует:
- При производстве строительно-монтажных работ должны соблюдаться требования СНиП 12-04-2002 и СНиП 12-03-2001 «Безопасность труда в строительстве».
- Разборка конструкций производится под непосредственным руководством инженерно-технического работника, назначенного приказом по организации.
- Рабочие допускаются к работе после инструктажа на рабочем месте по безопасности труда с учётом особенностей разборки здания данной конструкции.
- Все работающие на стройке должны быть обеспечены средствами индивидуальной защиты.
4. При подъеме демонтируемых элементов конструкций должно быть обеспечено вертикальное положение грузовых канатов, с этой целью используются универсальные траверсы. Не допускается вытягивание краном защемлённых стропов и канатов, подъёма не полностью освобождённых от связей конструкций, оттягивание их во время подъёма, перемещения и опускания.
6. Предусмотрено ограждение опасных зон ограждением сигнального типа высотой 1.2м по ГОСТ 23407-78, что обеспечивает закрытие доступа посторонних лиц в пределы опасных зон.
7. Предусмотрено освещение зоны производства работ прожекторами типа ПЗС-35, установленных на конструкциях существующего здания, из расчёта освещенности 2 лк. — ПБ 10-382-00. «Правила устройства и безопасной эксплуатации грузоподъемных кранов»
8. Эксплуатация грузоподъемных машин производится согласно «Правил устройства и безопасной
эксплуатации грузоподъемных кранов»
9 Электробезопасность на стройплощадке обеспечить в соответствии с требованиями ПУЭ вып.7
«Правила устройства электроустановок» и ГОСТ 12.1.013-78 «Строительство. Электробезопасность».
10. С целью уменьшения шума, как на стройплощадке, так и за ее пределами. ППР рекомендует применять электро и пневмо инструмент с низкими шумовыми характеристиками.
11. Санитарно-бытовые помещения должны быть оборудованы в соответствии с гигиеническими требованиями к устройству и оборудованию помещений для рабочих строительно-монтажных организаций, утвержденных Минздравом, и должны отвечать противопожарным нормам.
12. На объекте строительства должны быть обязательно аптечки с медикаментами, носилки, набор фиксирующих шин и другие средства для оказания первой медицинской помощи.
13. На всех участках работ, где это требуется по условиям работы, у оборудования, машин и механизмов, на автомобильных дорогах и других опасных местах, вывесить хорошо видимые в тёмное время суток, освещенные предупредительные и указательные надписи и знаки безопасности, плакаты и инструкции по технике безопасности.
