Мостовой кран

Виды оборудования

Сегодня рынок кран-балок предлагает две разновидности такого оборудования, которые имеют незначительные различия:

• опорная кран-балка;
• подвесная кран-балка.

В первом типе моделей для передвижения концевых балок по подкрановому пути используются специальные рельсы, по которым перемещаются их ходовые колеса. Опорная кран-балка может управляться ручным или электрическим приводом. Они обычно используются для складских перегрузочных работ или в промышленных цехах.

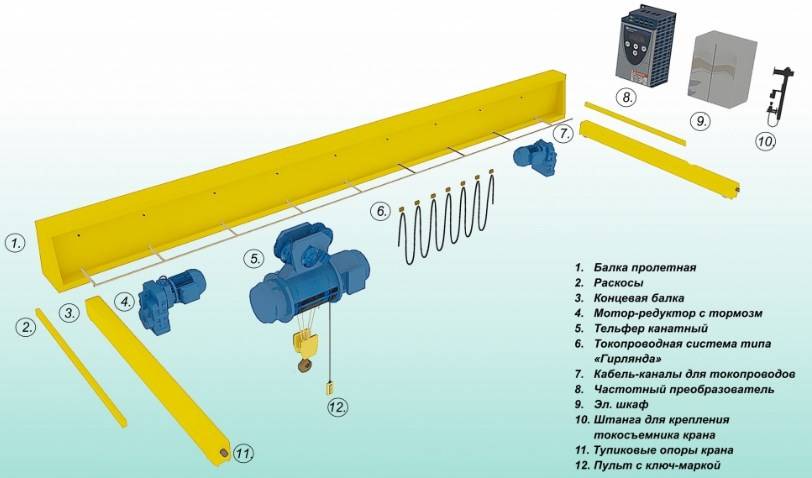

Устройство опорной кран-балки

В подвесной конструкции подкрановые пути не требуют дополнительных опор, они устанавливаются в потолочных перекрытиях, что экономит время монтажа. Подвесные кран-балки передвигаются с помощью пульта управления. Они удобны при обслуживании крупногабаритных материалов, промышленного оборудования. Главным их преимуществом является расширенное рабочее пространство. Кроме того, при одном и том же показателе грузоподъемности они значительно легче.

Устройство подвесной кран-балки

Для больших рабочих площадей удачным конструктивным решением стало использование подвесных двухпролетных кран-балок. Они отличаются от стандартных лишь длиной моста. За счет увеличения его длины значительно расширяется зона обслуживания. Для снижения избыточной нагрузки на мост и предотвращения его деформации, к перекрытиям монтируется еще один двутавровый путь в качестве дополнительного опорного элемента.

https://youtube.com/watch?v=qe1VGZwRg4U

Монтаж мостового крана

Мостовой ГПМ требует доработки рабочей площадки – нужно проложить крановой путь.

Рельсовый путь может быть смонтирован на специальной крановой эстакаде, или для его постройки используется пол, колонны и опоры здания.

Есть 3 варианта монтажа:

• Поэлементный (пошаговый). Сборка крановых узлов происходит наверху на подкрановых путях.
• Крупноблочный — так называемая, укрупненная сборка. На высоту для монтажа поднимаются крупные фрагменты (механизмы, электрооборудование, узлы) крана, заранее собранные внизу.
• Полноблочный — полная сборка моста на полу. Конструкция поднимается целиком и монтируется на подкрановых путях. Для данного метода необходимо использование мощной техники.

О других грузоподъемных механизмах на сайте: автокраны Либхер, Ивановец 25, Галичанин 25, автокран на базе МАЗ-5337, манипулятор Tadano, пневмоколесный кран КС-5363, гусеничные краны МКГ-25БР и РДК-250, башенный кран КБ-403, козловой кран ККС-10.

Классификация мостовых кранов

Промышленность выпускает разные мостовые краны, но всех их можно разделить по следующим ключевым признакам:

• области применения;
• способу перемещения;
• конструкции;
• разновидности грузозахватного механизмом.

Если рассмотреть классификацию по области применения, можно выделить следующие виды мостовых кранов:

• для цехов;
• строительные;
• транспортные;
• палубные системы.

В зависимости от конструкции подъемные системы делятся на следующие:

• балочные;
• двухбалочные.

По способу перемещения существует следующая классификация:

• опорные краны;
• подвесные механизмы.

Если рассматривать механизм, который используется для захвата грузов, то можно выделить современные грейферные и спецсистемы. В эту же группу входят литейные и магнитные устройства. В промышленности часто возникает потребность в крюках.

По конструкции

По этому признаку все подъемные механизмы можно разделить на следующие:

1. Опорные. Они опираются на рельсовый путь, проложенный по земле, и передвигаются по нему.
2. Козловые. Монтаж такого моста на рельсовые пути осуществляется с помощью опор.
3. Подвесные. Такие устройства держатся за рельсы снизу.

Предприятия должны выбирать механизмы, ориентируясь на потребности в перемещении грузов.

Выделяют модели следующих видов:

• поднимающие груз до 5 т;
• до 50 т;
• 300-320 т.

Краны имеют разную стоимость.

По назначению

Производители выпускают механизмы, которые по назначению разделяются на следующие:

1. Общие. Они предназначены для решения типичных строительных задач.
2. Спецназначения. С их помощью крановщики выполнят грузоподъемные операции, которые требуют особого отношения.

Организация, выбирая механизм, должна учитывать назначение грузов. Если они относятся к категории опасных, их перемещение будет отличаться.

По типу привода

По этому признаку все краны мостового типа можно разделить на следующие:

1. Ручные. Перемещение груза осуществляется лебедкой.
2. Электрические, которые работают от сети.

Предприятия могут выбирать из отечественных и зарубежных моделей.

Рассылка

Для перемещения грузов в пространстве применяются различные подъемные краны. В том числе и мостовые. Они имеют различные захватывающие устройства (ковш, магнит и другие).

Захватывающее устройство может располагаться на передвижной тележке или тали. Тележка перемещается по мосту, изготовленному из высокопрочной стали.

Таль бывает ручная и электрическая. Передвижная таль подвешивается к каретке (кошке), движущейся по двутавровой балке.

На специализированных заводах изготовляются мостовые краны характеристики которых самые разные. Поэтому перед покупкой мостового крана, следует тщательно рассмотреть характеристики. Компании (например, http://ruskranmash.com/oborudovanie/kranyi/kran-mostovoy-dvuhbalochnyiy/) занимающиеся продажей кранов зачастую указывают все данные на сайте, что заметно облегчает поиск информации.

Особенности подкрановых путей

Подкрановые пути обеспечивают равномерное распределение всего веса крана на имеющийся фундамент и перемещение самой балки крана непосредственно по этим путям.

Кран мостовой опорный, имеющий небольшую грузоподъёмность, движется по обычным железнодорожным рельсам. Если же кран обладает грузоподъемностью более двадцати тонн, то в таком случае применяют специальные рельсы, в основании которых лежит двутавровая балка.

К качеству установки подкрановых путей выдвигаются особые, жесткие требования, дабы полностью исключить вероятность схода крана с рельс. Например, если используются цилиндрические ходовые колеса, то их ширина должна превышать ширину рельса минимум на 30 миллиметров. Для конических колес этот показатель уже будет составлять не менее 40 миллиметров. Также рельсы следует укладывать с учетом так называемого теплового зазора, с обеспечением перепада высот между ними не выше 2 миллиметров, ибо в противном случае на колеса будет воздействовать сильная ударная нагрузка, способная привести к их преждевременному выходу из строя и возникновению непредвиденной аварийной ситуации.

Как устроен и работает мостовой кран?

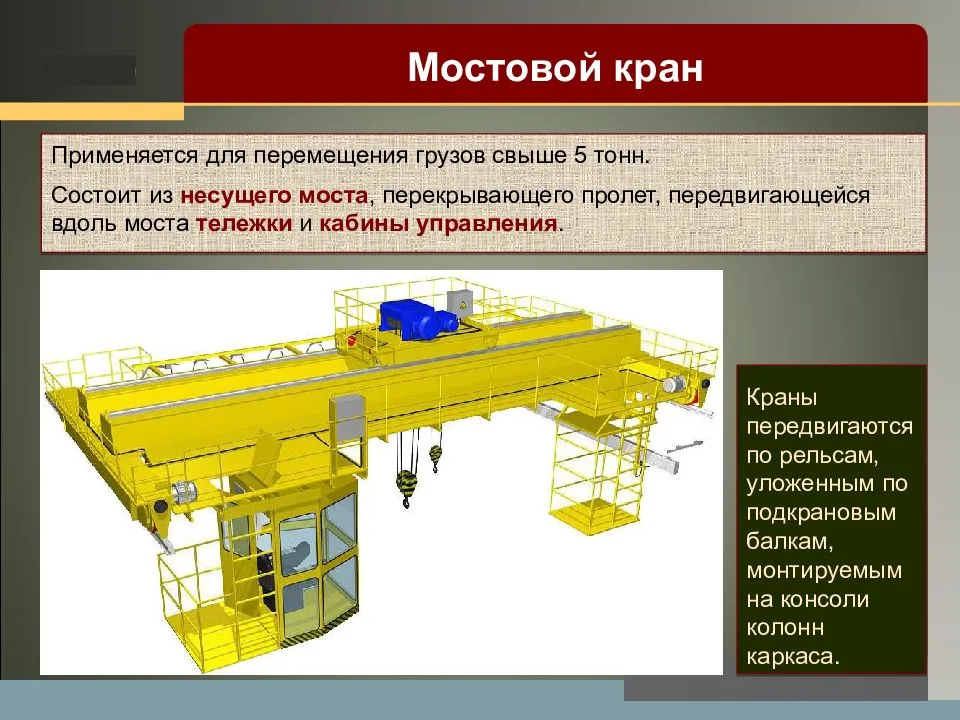

Мостовые краны (рис. 2.5) устанавливают в заводских цехах и на скла­дах. Мост 4 крана перемещается по надземному крановому пути 2, который уложен на колоннах, поэтому кран не занимает полезную площадь помещения. Мостовые краны общего назначения могут иметь грузоподъемность от 5 до 50 т и пролет до 34,5 м.

Мостовой кран состоит из двух основных частей: моста и перемеща­ющейся по нему грузовой тележки 3. На тележке расположены меха­низм подъема и механизм передвижения тележки. Кроме основного механизма подъема на тележке может быть установлен вспомогатель­ный механизм, грузоподъемность которого в 3 — 5 раз меньше грузо­подъемности основного механизма.

Механизмы крана имеют электрический привод. Они обеспечивают три рабочих движения крана для перемещения груза в любую часть цеха: подъем-опускание груза, передвижение грузовой тележки, пере­движение моста.

Кран-балка — это мостовой кран, у которого грузовой тележкой яв­ляется электрическая таль. Выпускают кран-балки грузоподъемностью до 5 т. Управление такими кранами осуществляется с пола с исполь­зованием подвесного пульта.

Как устроен козловой кран?

Мост козлового крана (рис. 2.6) опирается на наземный крановый путь 1 при помощи опор 2 и ходовых тележек 7. Консоли 3 — это части моста, выступающие за опоры, консоли увеличивают зону обслуживания крана. На рисунке изображен козловой кран с подвесной грузовой те­лежкой 5, совместно с которой перемещается кабина управления 6.

Козловые краны применяют для погрузочно-разгрузочных работ на открытых складах. Козловые краны общего назначения могут иметь грузоподъемность до 60 т и пролет до 34,5 м.

Как устроены башенные краны?

Башенные краны (рис. 2.7) различаются по конструкции, типу стрел, способу установки.

1. По конструкции:

Ø кран с поворотной башней (рис. 2.7, а);

Ø кран с неповоротной башней (рис. 2.7, б).

2. По типу стрел:

Ø кран с подъемной стрелой (рис. 2.7, а);

Ø кран с балочной стрелой (рис. 2.7, б).

3. По способу установки:

Ø кран стационарный;

Ø кран передвижной (см. рис. 2.7, а, б).

Башенные краны выполняют четыре рабочих движения: подъем-опу­скание груза, изменение вылета, поворот крана, передвижение крана.

Поворотная платформа 3 кранов с поворотной башней опирается на ходовую раму 1 с помощью опорно-поворотного устройства 2. На поворотной платформе таких кранов смонтированы башня 5 со стре­лой 7, противовес 4 и механизмы крана. К поворотной части кранов с неповоротной башней относятся оголовок 10 со стрелой и консолью 9 противовеса. У кранов с подъемной стрелой вылет изменяется по­воротом (подъемом) стрелы относительно опорного шарнира. У кра­нов с балочной стрелой вылет изменяется за счет передвижения гру­зовой тележки 11 по неподвижно закрепленной стреле.

Передвижные башенные краны перемещаются по крановым путям с помощью ходовых тележек 8. Краны с высотой подъема более 70 м изготавливают стационарными (приставными), их устанавливают на фундамент и закрепляют к строящемуся зданию.

В настоящее время в строительстве в основном работают башенные краны грузоподъемностью 5. 12 т. Высота подъема некоторых пере­движных кранов может достигать 90 м, а приставных 220 м.

188.64.169.166 studopedia.ru Не является автором материалов, которые размещены. Но предоставляет возможность бесплатного использования. Есть нарушение авторского права? Напишите нам | Обратная связь.

Отключите adBlock! и обновите страницу (F5)очень нужно

Мостовой кран: конструкция, технические характеристики, назначение и применение

Кран мостового типа представляет собой кран с устройством для поднятия груза, который подвешен к электрической системе. Эта система перемещается по стальной конструкции, которая перемещается.

Виды и типы мостовых кранов

Мостовые краны бывают общего назначения, а так же специального. К кранам общего назначения относятся краны, которые для поднятия груза имеют крюк. К кранам специального назначения относят краны, которые имеют специальное захватывающее устройство.

Краны разделят по типу мостовой конструкции на:

1. Опорный мостовой кран;
2. Подвесной мостовой кран;
3. Козловой мостовой кран.

Мост опорного крана опирается на рельсы. Опорный кран бывает: электрический однобалочный и двухбалочный, ручной однобалочный и двухбалочный, так же бывает электрический специальный (магнитный, грейферный).

Козловой мостовой кран расположен на двух балках, которые установлены на надземные рельсы. Подвесной мостовой кран прикрепляется на рельсовые опоры.

Подвесные краны бывают:

1. Ручные однобалочные;
2. Электрические однобалочные.

Каждый из трех типов кранов бывает с ручным приводом и электрическим приводом. Также краны различают по количеству груза, который они могут поднять. К первой группе относятся краны, которые могут поднять груз до пяти тонн (ссылка на статью о кране грузоподъемностью 5 тонн). Ко второй группе относятся краны общей грузоподъемностью от пяти до пятидесяти тонн. И последняя, третья группа – грузоподъемность свыше пятидесяти тонн.

Особенности кранов мостового типа

Крановый мост представляет собой две балки, которые прикреплены к основной. Балки представляют собой мелкие коробочки или кубики, имеют горизонтальный пояс (верхний и нижний), а также две вертикальные стенки. Края каждой рельсы укрепляются специальными опорами, это делается для того, чтобы ограничить движение моста в пределах тележки. Боковые площадки балок имеют специальные переходы, предназначенные для доступа к механизмам и конструкции крана рабочим. Это обеспечивает беспрепятственный ремонт, поврежденных деталей крана.

Кран мостового типа обязательно должен иметь несущую конструкцию, механизм для поднятия груза, а так же крюк, которым цепляют за груз и поднимают. Все вышеперечисленные механизмы приводятся в движение при помощи электрического привода.

В зависимости от того, где кран используется и какие-либо выполняет задачи, то мостовой кран должен быть:

• цеховым;
• строительным;
• транспортным;
• палубным.

Цеховой кран предназначен для погрузки и разгрузки грузов, находящихся на предприятии в специальных цехах. Он, как правило, располагается на всю длину цеха. Такие краны состоят из подъемочного моста и тележки. Существуют так же краны специальные, например, металлургические. Их используют в литейном производстве.

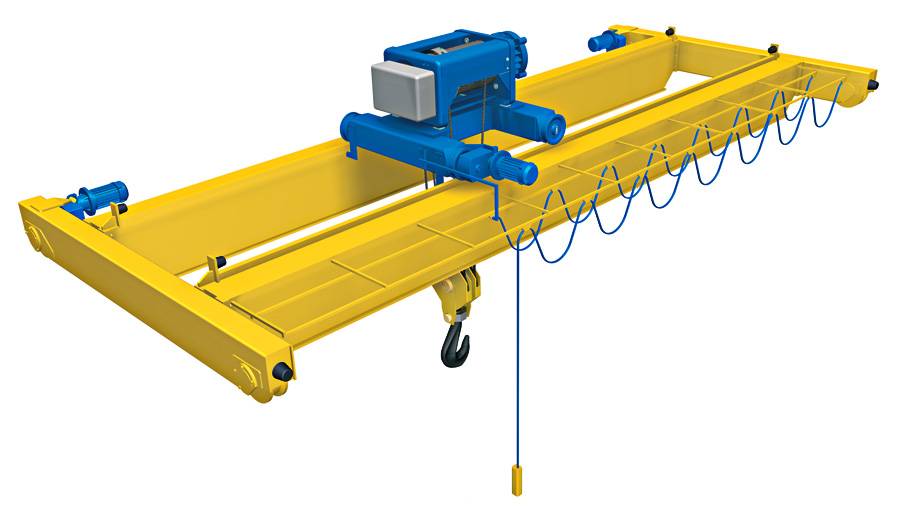

Кран-балка имеет основную балку, то есть мост, которая располагается над пролетом, а так же концевые балки. В состав конструкции кран-балки входит ходовая карета и механизм, предназначенный для подъема груза. Двухбалочный мостовой кран применяется в разгрузочно–погрузочных цехах, внутри и снаружи помещений. Однобалочный кран применяется для подъемных работ в зданиях и цехах в промышленности.

Каждый кран имеет механизмы для захвата груза различной формы, конструкции. Эти механизмы захваты так же имеют каждый свою функцию.

Крюковой механизм захвата снабжен крюками для погрузки и разгрузки одиночных грузов. Если нужно перегрузить сыпучие вещества используют специальные ковши. Как раз для перегрузки сыпучих веществ используется грейферный механизм.

Он представляет собой вид ковша, который открывается при помощи специального барабана. Магнитный – представляет собой крюк с магнитом и предназначен для перемещения грузов из железа. Очень универсальный и компактный механизм – магнитно-грейферный. Мульдовый – этот механизм имеет ящик, который используется для транспортировки измельченного металла. Кран – балка имеет специальные захватывающие лапы, которые захватывают мелкие грузы.
