Магниты для сварки

Магниты для сварки

Сварочные магниты относят к крепёжно-установочным приборам. Они способны и установить элемент в нужное место, и закрепить его там в необходимом положении. Сильные магниты, использующиеся в этих приборах, помогают в этом и послужили причиной названия.

Плюсы

Монтажный треугольник имеет ряд неоспоримых преимуществ, позволяющих использовать его в определённых ситуациях наилучшим способом:

  • Легко соединить две детали. Причём легко как по времени, так и по усилиям.
  • Фиксированные углы. Самыми распространённым углами являются 45, 90 и 135 градусов. Тем не менее на рынке существуют детали с любыми необходимыми углами.
  • Меньшие временные затраты. Соединив 2 детали с помощью магнита можно сразу приступить к их сварке, не тратя лишнего времени.
  • Небольшие размеры. Из-за простоты конструкции не имеют громоздких деталей и их просто использовать.
  • Активатор магнита. Особо продвинутые приборы оснащены выключателем магнитного поля, что позволяет ещё легче их устанавливать или снимать.
  • Легко чистить. Разборная конструкция способствует лёгкой очистке магнитов от загрязнения.

https://youtube.com/watch?v=Ma_cxfoE9jE

Минус

Как и везде, угловые магниты имеют не только плюсы, но и минусы. Основной проблемой является невозможность их применения для некоторых материалов. Например, дерево или металлы, обладающие антимагнитными свойствами.

Особенности при выборе

Как и при покупке любого товара, можно выбрать модель с тем же функционалом и качеством, но более дешёвую, не переплачивая за бренд производителя.

  • Почти все модели никак не влияют на сварочную дугу. Тем не менее самые дешёвые приборы могут негативно сказываться на итоговый результат сварки, поэтому лучше избегать приобретения самых дешёвых устройств.
  • Мощность магнитного поля. Характеристика проста — чем сильнее поле, тем более тяжёлые элементы оно может удерживать. У самых мощных приборов мощность поля позволяет удерживать объекты по 35 килограмм.
  • Количество углов. Тоже простая характеристика — чем их больше, тем больше углов можно выбрать в устройстве. Например, приобретя магнит для сварки под углом 90 градусов, придётся покупать дополнительное устройство, если понадобится иной угол.
  • При достаточном бюджете следует приобретать магнит сварочный отключаемый, поскольку возможность манипулировать магнитным полем значительно облегчает манипуляции с устройством.
  • Если требуется сваривать сложные конструкции — следует сразу задуматься о приобретении именно универсальных приборов.

В общем, угол магнитный для сварки являются действительно полезным и удобным устройством, с которым очень удобно работать даже в одиночку. Но не следует забывать о том, что некачественные приборы могут испортить всю конструкцию, поэтому к их приобретению нужно подходить с умом.

Разновидности магнитов для сварки

Главной задачей сварочных работ является создание шва, который по своим характеристикам не уступал бы качеству материала соединяемых деталей. Чтобы добиться достойных показателей в процессе работ необходимо использовать разного рода устройства и приспособления.

Вот 7 самых популярных из них:

  • Магнитные уголки. Это приспособление представляет собой конструкцию из двух металлических пластин и магнита между ними. В середине устройства вырезано круглое отверстие. Углы магнита могут быть фиксированными или регулируемыми.
  • Отключаемые магниты. Данный крепёж позволяет фиксировать соединяемые детали при помощи активатора магнитного поля. После завершения сварных операций устройство такого типа можно снять одним поворотом выключателя. Магнит быстро и легко очищается от стружки и металлических частиц.
  • Струбцины. Устройство такого типа позволяет стягивать между собой свариваемые элементы. Его внешняя сторона используется в качестве фиксирующего компонента, а внутренняя часть, как прижимное приспособление. Использовать такое устройство довольно просто — соединяемые изделия помещаются в струбцину, после чего затягиваются винтом.
  • Распорки. Это простейшее приспособление, позволяющее исправлять дефекты кромок у собираемых изделий. Они способны придать деталям необходимую форму и устранить местные недостатки. Принцип действия у распорки имеет схожесть с функционированием струбцины, но в отличие от последней он работает не на стягивание, а на разжимание.
  • Установочные магниты. Данное устройство может обладать монолитной формой либо иметь сложную конструкцию с возможностью изменения углов. Оно предназначено для установки рабочих элементов в определённую позицию. Соединяемые детали фиксируются в требуемом положении, после чего свариваются в готовое изделие. Одной из его функций может быть способность отключения крепежа. После нажатия кнопки отключения, магниты приспособления уменьшают своё воздействие, и устройство можно легко переместить в другое место.
  • Закрепляющие устройства. Эти приспособления предназначены для фиксации свариваемых деталей в необходимом положении. Делается это для того, чтобы не допустить смещения или деформации изделий. К таким устройствам относятся зажимы, прижимы и стяжки.
  • Установочно-крепёжные изделия. Устройства такого рода выполняют комплексный подход к установке свариваемых деталей в определённое положение и их последующее закрепление. В этом случае достаточно поместить изделия в приспособление и стянуть их между собой при помощи винтов. Детали можно скреплять как в одной, так и в двух плоскостях. Чтобы было удобно извлекать конструкцию после сварки, один из крепёжных элементов выполнен в виде поворотного механизма.

Читайте другие полезные статьи на нашем сайте:

Магниты

Магниты для сварочных работ относятся к категории установочно-крепежных изделий. С их помощью можно без особы проблем одновременно установить деталь и зафиксировать ее в нудном положении. Эта возможность достигается благодаря достаточно мощным магнитам, которые находятся во внутренней структуре крепежного изделия.

Достоинства и недостатки

Вне зависимости от основного назначений изделий, не существует таких, которые были бы идеальны. Магниты для сварочных работ не являются исключением, однако они обладают внушительным списком достоинств и всего парой недостатков. К плюсам изделия можно отнести следующие факторы:

  • отсутствие необходимости в использовании фиксирующих элементов, благодаря магнитам установка и крепление детали в нужной позиции не занимает много времени и сил;
  • широкий ассортимент моделей, каждая из которых позволяет зафиксировать элемент под определенным наклоном и углом;
  • благодаря использованию магнитов подготовительные работы длятся гораздо меньше, нежели с применением альтернативных способов фиксации;
  • простая конструкция изделия позволяет с легкостью зафиксировать детали в требуемом положении;
  • модели высокого класса обладают переключателем, которые позволяет включать и выключать действие магнитного поля;
  • магниты для сварки состоят всего лишь из нескольких деталей, благодаря этому их процесс чистку очень прост.

К недостаткам можно отнести лишь два фактора:

  • наличие в ассортименте только лишь в специализированных магазинах;
  • невозможность применения для неметаллических деталей (дерево, пластик и т.д.).

Классификация магнитов для сварочных работ

Магниты для сварочных работ относятся к категории установочно-крепежных изделий, в свою очередь они делятся на два вида:

  • изделия универсального назначения;
  • угольники.

Стоит рассмотреть оба вида поподробнее.

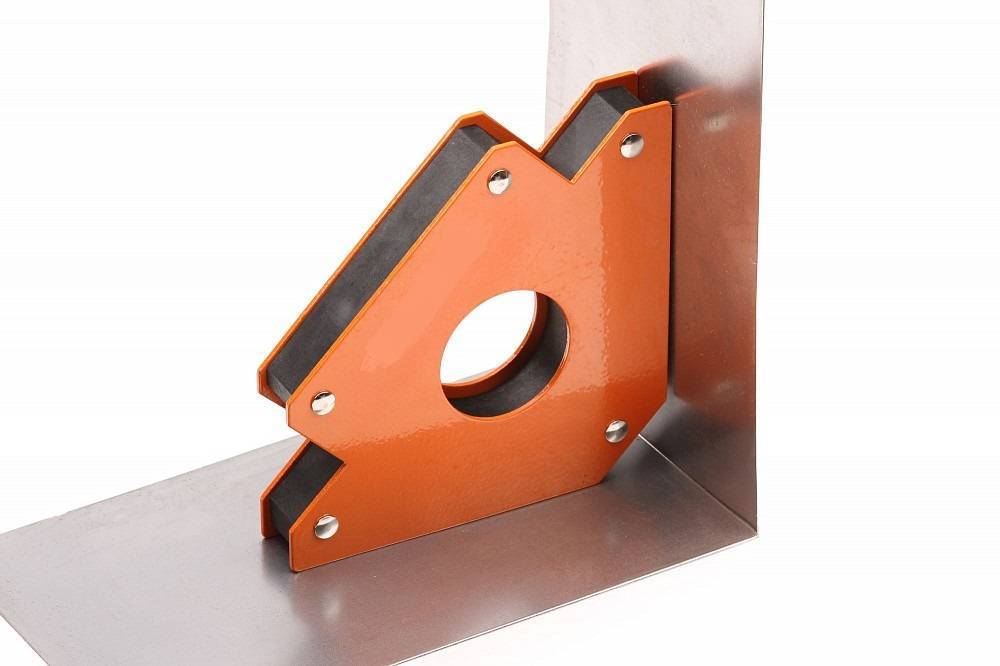

Угловые магниты для сварки

Модели, входящие в данную категорию наиболее распространены среди сварщиков. Существуют разнообразные версии, которые позволяют закрепить две детали относительно друг друга под определенным углом. Количество возможных вариантов зависит от типа магнита-угольника для сварки. Их можно разделить на три группы:

  • в форме стрелы – такие изделия позволяют закрепить детали под тремя различными углами (35, 90 и 135 градусов);
  • треугольная форма – в отличие от вышеописанного изделия, такой магнит имеет треугольную форму, но также позволяет закрепить детали под углами указанными в предыдущем пункте;
  • в форме шестиугольника – как можно понять из названия, угольник такого типа позволяет закрепить детали в шести различных позициях (30, 45, 60, 75, 90 и 135 градусов).

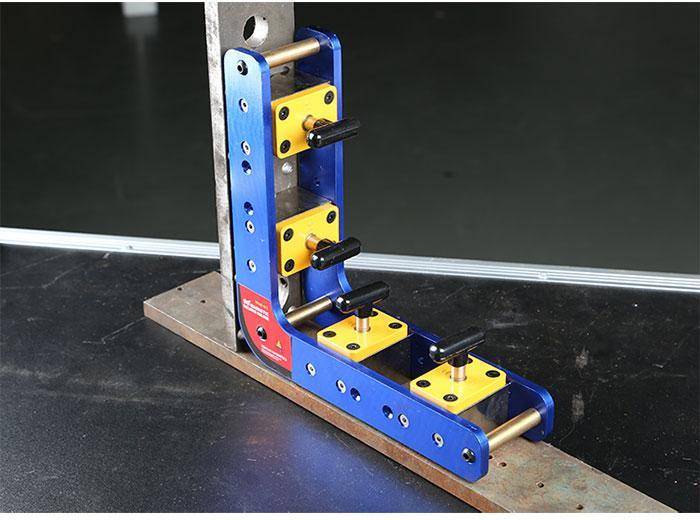

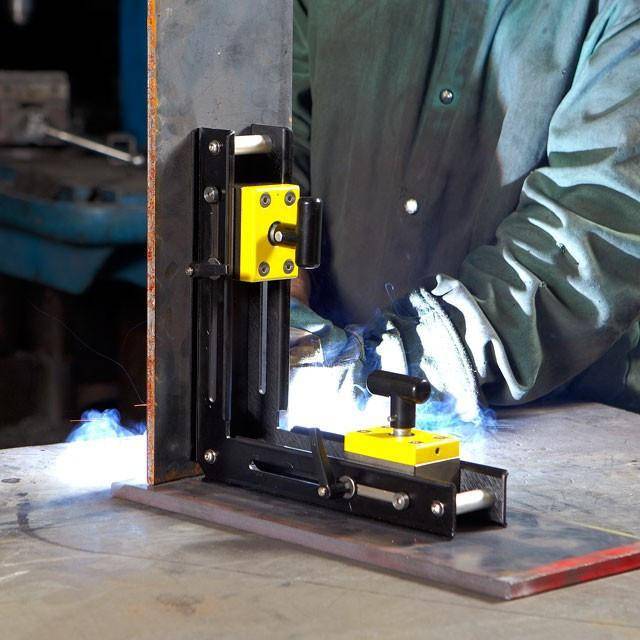

Магниты для сварки универсального назначения

Как можно понять из названия изделия, оно является универсальным в использовании. Отличаются от угольников они тем, что с их помощью можно соединить две детали между собой под любым углом. Эта возможность достигается благодаря возможности регулировки рабочего угла магнита. Его можно использовать для деталей в форме цилиндра, угловатых и плоских форм.

Если проводить параллели с изделиями, которые обладают определенным назначением, например, зажимами или струбцинами, то универсальные магниты выигрывают у них по всем параметрам. Использовать магнит очень легко и это не занимает много времени.

Сколько стоят магниты для сварки?

Естественно, что чем выше качество изделия и чем шире его возможности, тем по большей цене оно реализуется. В процессе покупки, нужно выбирать ту модель, в процессе работы которой будут задействованы все функции, так как переплачивать за разнообразные «навороты» и не использовать их не имеет смысла.

Конкретное значение цены сварочного магнита зависит от нескольких пунктов:

  • страна изготовитель;
  • бренд;
  • вид магниты;
  • максимально возможная сила фиксации;
  • угловой диапазон настройки (относится исключительно к изделиям универсального назначения);
  • возможность включения выключения магнитного поля предмета.

Как можно понять конкретная цена изделия зависит от множества факторов, поэтому назвать ее точно не является возможным.

Разновидности сварочных приспособлений

Зачем используются магнитные аксессуары в сварочных работах? Технология соединения деталей путем варки может потребовать от сварщика, например, размещения разных заготовок под углами от 30 до 90 градусов или же точной ориентации краев в одной плоскости. Особенно полезны такие магниты для сварки металлоконструкций из профильных труб. Добиться отменного качества можно только с использованием разного рода уголков и держателей.

Чаще всего в сварочной практике потребуются такие приспособления:

  • Магнитные уголки (постоянные и отключаемые).
  • Закрепляющие устройства (для фиксации в одном положении).
  • Струбцины (используют для прижима деталей).
  • Распорки (для создания зазоров).

Магнитные уголки

Главное преимущество такого приспособления в том, что они позволяют сократить время на подготовку деталей к свариванию. Магнитный уголок для сварки позволяет:

Способы применения

  • Снизить трудоемкость процесса. Не нужно долго возиться с закреплением деталей.
  • Возможность фиксировать части изделия практически под любым углом.
  • Компактность приспособлений упрощает работу с ними.
  • Автоматизировать процесс сварки. Отключаемые магниты позволяют быстро соединить и отсоединить крепеж.

Самые элементарные изделия имеют простые сварные соединения, но чаще они имеют сложные конфигурации и формы швов. Да и точность при такой работе никто не отменяет. Поэтому часто используют магнитные приспособления с различным функционалом: фиксированными и регулируемыми углами или же постоянные и отключаемые магнитные системы.

Конструкция постоянных магнитных уголков проста. Это две пластины из металла с расположенным между ними магнитом. Самая распространенная форма в виде домика с двускатной крышей, срезанным коньком и круглое отверстие посередине. Также есть и другие, для варки во всех трех координатах пространства, или попроще – четырехгранные или многогранники, а также цилиндры.

Отключаемые магниты

Магнитный держатель для сварки может быть как постоянным, так и отключаемым. Они позволяют закрепить детали включением.

Их преимущество в том, что отключаемый магнит для сварки можно снять одним поворотом выключателя, после фиксации деталей точками сварки. Также это упрощает чистку магнита от стружки и мелких обрезков (в отличие от постоянного магнита).

Также все магнитные угольники могут быть стандартными или универсальными. Если стандартные имеют точно фиксированные углы, то универсальные позволят сварить две детали под углом, например, в 32 градуса.

Струбцины

Это приспособление предназначено для стягивания двух частей между собой и временной их фиксации.

Самая распространенная форма это в виде перевернутой на бок буквы «п». Одна сторона служит постоянным фиксатором, а с другой имеется винтовой прижим с резьбой.

Размер деталей, которые можно зафиксировать струбцинами, ограничивается их параметрами.

Такие прижимные устройства будут полезны не только при сварочных, но и в других видах слесарных работ.

Использование простое — детали размещаются в струбцине и затягиваются винтом.

Распорки

Для создания зазоров между свариваемыми частями изделия можно сделать элементарную распорку с куска трубы или арматуры. Но, чтобы сократить время подготовки, можно воспользоваться фабричной продукцией.

Принцип работы таких приспособлений, как и струбцин, основан на винтовой резьбе. Только функционирующих, наоборот, на разжимание.

Это интересно: Угловая струбцина для сварки — как выбрать и использовать на практике?

Характеристики сварочных магнитов

По степени универсальности оснастку подразделяют на два типа:

  • универсальная;
  • угловые магниты.

Универсальная оснастка имеет одну или более степеней регулировок и позволяет работать с заготовками плоской, цилиндрической и многогранной формы, соединяя их под произвольными углами в нескольких плоскостях одновременно. Такие устройства незаменимы при сборке сложных пространственных конструкций. Им придают повышенную стойкость к нагреву и брызгам расплавленного металла.

Угольник намного проще по конструкции, легче в освоении и позволяет покрыть большую часть потребностей домашнего мастера.


Треугольные магниты для сварки


Магнит для сварки в виде шестигранника

Угольники выпускаются в трех основных формах:

  • стреловидная («домиком»);
  • треугольная;
  • шестиугольная.

Стреловидные и треугольные позволяют приваривать заготовки под углами 45°, 90° и 135°. Шестиугольные, кроме того, поддерживают углы в 30°, 60°, 75°.

Использование магнитных угольников при работе с простыми конструкциями дает даже большую экономию времени, чем в случае использования универсальных. Недостатком таких устройств, особенно их бюджетных моделей, является малое усилие магнита.

Как сделать магнитный угольник

Цены на магнитные приспособления для сварки могут колебаться от 20 долларов за простые устройства, универсальные обойдутся дороже. А самые дорогие — это отключаемые. Но их можно сделать самостоятельно.

Постоянный магнитный угольник можно изготовить таким образом:

  • Из подходящего листа стали нужно вырезать пластины, например, треугольной формы. Главное при этом правильно замерить и разметить углы треугольника. Все торцы нужно тщательно зачистить напильником.
  • Магнит можно использовать из любых непригодных аудиоколонок.

Соответственно, пластины из металла вырезаются по размеру имеющегося магнита.

  • После всю конструкцию собирают в одно целое. Магнит располагается между пластинами. Для сборки сверлят три отверстия, под прижимные болты.
  • Чтобы магнит внутри устройства не загрязнялся стружкой и обрезками, можно сделать торцевые заглушки. Или же просто периодически очищать поверхность, разобрав приспособление.

Форма самодельного держателя может быть разнообразной, главное — это точно выдержать все углы. Такой способ обеспечивает надежное крепление свариваемых деталей.

Магнитные держатели будут надежно фиксировать детали, а их установка и демонтаж просты, при этом занимают минимум рабочего времени.

Очень универсальны в применении отключаемые магниты, их механизм позволяет контролировать и регулировать смещения деталей.

Если у Вас есть опыт использования магнитных держателей и других приспособлений, поделитесь им в блоке комментариев к этой статье. Насколько эффективными будут сварочные магниты в домашней мастерской, и какие устройства лучше приобрести. Также важен ваш опыт в изготовлении таких креплений своими руками, как сделать и насколько трудны в изготовлении универсальные и отключаемые магнитные приспособления.

Комфорт и удобство в любой работе еще никому не мешали. Это касается и сварки. Среди сварочных инструментов есть основные, а есть вспомогательные. К ним относится самая мелкая по размерам вспомогательная деталь – чудесный магнитный уголок, если правильнее – магнитный угольник для сварки.

Такие уголки чрезвычайно полезны как для кустарных мастеров, так и для профессионалов, работающих на поток. Мелкие по размерам, но не по функциям, эти специальные сварочные треугольники позволяют повысить качество изделий в целом и сварочных швов в частности.

Как сделать угольник для сварки?

Вот каким образом они это делают:

В то время, как металлические заготовки точно и надежно фиксированы, у вас больше свободы в действиях

Ваши руки и ваше внимание сконцентрированы только на сварочном шве. Отсюда повышение его качества

Используя магнитный уголок , вы сможете подготовить и произвести все сварочные работы самостоятельно, без посторонней помощи

Используя магнитный уголок , вы сможете подготовить и произвести все сварочные работы самостоятельно, без посторонней помощи

Вот вам экономия трудозатрат. И еще вы ни от кого не зависите. Шов получится аккуратным и точным благодаря оптимальной и надежной установке заготовок с помощью уголков. Если ваша работа требует особой точности, то использование уголков становится не рекомендацией, а обязательным условием выполнения сварки. Если у вас большой объем работы, без фиксирующих треугольников вам никуда не деться: они позволят вам сэкономить рабочее время в значительной степени. Заготовки необычной или нестандартной формы легче всего варить с помощью уголка с магнитом для сварки. С уголками можно варить не только на горизонтальных поверхностях, но и на вертикальных. Эти угольники полезны не только в сварке и пайке, их способность прочно фиксировать детали пригодится при резке металлов.

Почему самое правильное название – угольники, а не треугольники? Потому что такие фиксаторы выпускаются в конфигурациях с несколькими углами, их форма напоминает больше неправильный многоугольник. Чаще всего используются углы в 45°, 60°, 90°, 135°.

Как выполнить отключаемый магнитный угольник

Стоимость магнитов для сварки меняется от сотен рублей (домашние модели азиатского производства) до десятков тысяч (отключаемые многофункциональные профессиональные устройства популярных брендов с гарантией работы во многих плоскостях и произвольным выставлением углов). Зато можно сделать их аналог собственными силами:

  • Из металлического листа вырезать две пластины с формой треугольника (или в форме домика со срезанной крышей). Необходимо тщательно наблюдать за точным выставлением углов.
  • Обработать грани напильником.
  • Магнит можно применять от поломанных громкоговорителей или микроволновки.
  • В углах треугольника и в его центре наметить и высверлить сквозные отверстия.
  • При помощи четырех винтов и гаек и втулок, равных по высоте магнита, скрепить конструкцию таким образом, чтобы магнит был зажат в самом центре.
  • Чтобы уменьшить засорение, по торцевым граням можно поставить заглушки из пластика.

Отключаемый магнит собственными руками

Форма магнита для сварки может быть и не треугольной. Ее подбирают в зависимости от потребностей собираемой сварной конструкции.

Если вы нашли погрешность, пожалуйста, выдилите фрагмент текста и нажмите Ctrl+Enter.

Делаем магнитный уголок самостоятельно

В первую очередь стоит определиться с тем, как можно сделать своими руками простой магнитный угольник. Речь в данном случае идет о максимально простом приспособлении, чертежи которого можно найти на многих сайтах в свободном доступе. С одной стороны такие держатели стоят недорого. В то же время существует возможность максимально минимизировать расходы за счет самодельных держателей.

Простейший вариант предусматривает наличие таких составляющих.

  • Лист металла, толщина которого составляет не превышает 3 миллиметров. Выбирать в данном случае следует сплавы и другие материалы, не притягиваемые магнитами.
  • Круглые магниты, являющийся составной частью динамиков.
  • Втулки (желательно пластиковые).
  • Крепежные элементы в виде винтов и гаек.

Алгоритм действий в данном случае предусматривает следующие шаги.

  1. Разметить лист металла с учетом требуемых углов будущего фиксатора. От точности разметки будут зависеть характеристики будущего приспособления.
  2. Вырезать две одинаковые заготовки и тщательно обработать их края.
  3. Подготовить втулки, в качестве которых можно использовать, к примеру, одинаковые кусочки полипропиленовой трубы. Торцы данных элементов должны быть ровными и качественно обработанными. Естественно, все втулки должны быть одного размера.
  4. Зафиксировать магнит любым доступным и наиболее удобным способом.
  5. Разметить точки крепления, сделать отверстия под винты и собрать конструкцию.

По аналогии с обычным угольником можно изготовить практически любой, включая регулируемый, магнитный держатель. Прежде всего потребуется четко определиться с формой и функциональностью изделия. По скачанному из интернета или созданному шаблону вырезаются заготовки из листового железа. На следующем этапе необходимо заняться расположением и надежным креплением магнитов.

Магниты в итоге должны разместиться между двумя внешними пластинами. В зависимости от мощности и конструктивных особенностей, толщина фиксатора составит от 10 до 50 мм. В соответствии с многочисленными отзывами удобнее всего использовать неодимовые магниты, имеющие отверстия, которые условно называют «под саморез». Однако можно использовать и любые другие элементы при условии их качественной обработки и надежной фиксации в корпусе сварочного держателя.

Как в ситуации с простейшим угольником, на завершающем этапе потребуется разметить и просверлить отверстия под крепеж во всех элементах фиксатора

Важно учитывать, что ключевым моментом всего процесса создания самодельных приспособлений является их геометрия

О том, как применять в работе магниты для сварки, смотрите в следующем видео.

Критерии выбора

Перед тем, как приобрести магнит для сварочных работ, необходимо тщательно проанализировать вопросы, касающиеся режима использования устройства и сферы его применения. Нет надобности переплачивать за бренд и покупать чересчур дорогое приспособление, если оно будет применяться редко и не в профессиональных целях.

Поэтому при выборе магнита необходимо придерживаться ряда простых правил:

  • Чем качественнее приспособление, тем дольше оно будет сохранять свои технические характеристики. Магнит находится в непосредственной близости с зоной сварки, в связи с этим он постоянно подвергается воздействию высоких температур, которые систематически ухудшают его свойства;
  • Чем выше мощность поля, тем шире диапазон использования устройства. Серьёзные модели магнитов способны удерживать детали, масса которых достигает 35 килограмм;
  • Чем выше перечень рабочих углов, тем более функциональным является устройство. Наиболее предпочтительны магниты со следующими значениями углов: 30, 45, 60, 75, 90 и 135 градусов;
  • Чем больше количество углов, тем разнообразнее будет подход к выполнению сварочных работ.

Если позволяют денежные средства, то стоит присмотреться к приспособлениям с активатором магнита. Сегодня отечественный рынок представлен довольно большим количеством этих устройств.

Ценообразование

Ни для кого не секрет, что цена магнитов для сварки зависит в основном от марки производителя и наличия дополнительных функций, присутствующих в устройстве.

Важными факторами также являются:

  • Тип приспособления;
  • Величина силы сцепления;
  • Возможность формирования нестандартных углов;
  • Присутствие активатора магнитного поля;
  • Уровень нагрузки, который могут выдерживать устройства.

Выяснить ориентировочную стоимость этих приспособлений можно посредством интернета, посетив тематические порталы и форумы.

Средний сегмент занимают магниты, представленные шестиугольной формой, которые не имеют включателя магнитного поля, но характеризуются неплохим удерживающим усилием. Их стоимость варьируется в пределах от 550 до 1500 рублей.

Самыми дорогими представителями сварочных магнитов являются устройства угольной формы, обладающие возможностью активации и отключения магнитного поля. Цена на это оборудование составляет 2500-3500 рублей.

Возможно вас заинтересуют другие материалы по выбору сварочного оборудования:

Заключение

Магнитные крепления широко применяются как профессиональными специалистами, так и сварщиками-любителями. Работы, проводимые с помощью этих приспособлений, делают сварной шов более аккуратным и точным.
