Лебедки ручные и электрические: назначение, устройство и использование

Конструктивные особенности

Наибольшей популярностью сегодня пользуются барабанные модели и ручные лебёдки механические рычажного типа. Хоть у этих инструментов и аналогичное предназначение, однако, принцип их действия несколько различается.

Оборудование барабанного типа

По своим внешним качествам этот вид инструмента напоминает автомобильные лебёдки, которыми оснащён специальный транспорт. В их конструкцию включён редуктор и барабан. Первый обычно бывает червячным или шестерёнчатым. Барабан в этом устройстве предназначен для наматывания на него ленты либо стального троса.

У червячных вариаций механизма имеется неоспоримое преимущество, заключающееся в том, что на их редукторах значительно проще реализована система, при помощи которой в нужный момент прибор стопорится. Благодаря этому существенно увеличивается безопасность применения этого снаряжения. Такой инструмент отличается также высокой надёжностью и разнообразием тактик крепления. Хотя у него есть и определённые недостатки:

  • Большой размер снаряжения, что обуславливает более комфортное применение в условиях помещения наподобие гаража.
  • Сравнительно небольшой вес, который способен тянуть этот вид оборудования.
  • Сложный механизм эксплуатации.
  • Необходимость проведения постоянного обслуживания.
  • Своеобразный «конфликт» с грязью.

Из вышеперечисленного следует, что такой тип лебёдок не является лучшим вариантом использования на передвижных устройствах.

Что касается шестерёнчатых приспособлений, их конструкция также включает в себя редуктор и барабан, однако, в отличие от червячных они более простые в изготовлении, следовательно, несколько дешевле. Трос на них крепится при помощи храповика, обладающего хорошей надёжностью

Для редуктора свойственна простота обслуживания. Довольно важным моментом является качество использованного при изготовлении шестерней металла, поэтому не рекомендуется при выборе такого оборудования отдавать предпочтение более дешёвым, не проверенным аналогам. Лучше выбрать известного производителя.

Из основных недостатков можно выделить следующие:

  • Способ укладки троса, который зачастую попадает в полости шестерней редуктора и прекращает выполнять свои функции.
  • Малый внутренний диаметр барабана, что обуславливает сильный перегиб стального троса. Как результат последний довольно быстро портится.
  • Из-за габаритов устройства ограничивается размер барабана, а это, в свою очередь, лимитирует дальность действия механизма.

Из вышесказанного можно сделать вывод, что процесс применения лебёдок барабанного типа в полевых условиях не всегда может быть комфортным. Таким механизмом лучше пользоваться в гараже.

Оборудование рычажного типа

Лебёдки этого вида наиболее часто применяются в передвижных устройствах. Именно их обычно приобретают водители, чтобы иметь возможность в случае необходимости вызволить машину из западни.

Стандартное строение устройства включает изготовленную из металла раму, внутри которой расположен механизм, приводимый в действие нажатием на рычаг, находящийся на корпусе оборудования. За счёт того, что на рычаг может быть приложено большее усилие, прибор оказывается эффективным в тех случаях, когда барабанные лебёдки не справились бы. Тяговое усилие такого механизма способно достигать нескольких тонн. Причём этот показатель может быть ещё больше увеличен благодаря укреплению стандартного рычага. Некоторые производители сразу включают в комплект оборудования специальный усилитель либо же изготавливают этот элемент по телескопическому методу.

К главным комплектующим устройства относится храповик, фиксирующий трос в натянутом состоянии. Он является своеобразным колесом, на котором располагаются упорные зубья. В них по очереди упирается фиксирующий штырь, противодействующий прокручиванию колеса в обратную сторону. Таким образом обеспечивается натяжка троса.

При этом основная нагрузка производится на раму оборудования, вследствие чего последняя должна быть изготовлена из прочного металла соответствующего калибра. Иначе произойдёт деформация устройства. Специалисты рекомендуют отказаться от варианта лебёдки с рамой, толщина металла которой будет меньше трёх миллиметров.

Механизм имеет небольшие габариты, поэтому его эксплуатация возможна даже в очень неудобных местах и условиях. А также рычажный тип механизма не предусматривает обязательного крепления корпуса

Однако при покупке этой модификации стоит обратить внимание на размер намоточного барабана, поскольку чем меньше он будет, тем большие усилия необходимо прилагать в процессе работы. Не стоит останавливать свой выбор на изделии с диаметром этого элемента менее 45 миллиметров

Как выбрать ручную лебёдку

При выборе ручной лебёдки следует обратить внимание на следующие параметры:

  • создаваемое тяговое усилие;
  • длина каната или троса (канатоёмкость);
  • материал корпуса;
  • конструкция тормозного механизма;
  • механизм привода (барабанный или тяговый);
  • количество закреплённых крюков;
  • собственный вес;
  • надёжность производителя.

По первому показателю простые модели с рычажным приводом способны обеспечивать перемещение груза не более 600 кг. Более совершенные имеют величину этого показателя до 3000 кг. При выборе необходимого устройства (в том числе и ручного) необходимо задавать определённый запас тягового усилия.

Для большинства ручных конструкций длина намотанного каната варьируется от 2 м до 5 м. Отдельные модели имеют барабан с канатом до 15 м. При выборе ручной лебёдки целесообразно остановить свой выбор на агрегате с фрикционным тормозом или двухсторонним храповиком. Вес ручных конструкций достигает 15 кг. Если необходим подъём или перемещение небольших грузов лучше подобрать изделие полегче, например, от 3 кг до 7 кг. Облегчённые варианты изготовлены из алюминиевого сплава. Отдельные модификации ручных конструкций имеют не два, а три крюка. Это позволяет при использовании дополнительного блока с роликом создать двойную ветвь каната увеличив тяговое усилие.

После определения всех необходимых параметров следует внимательно изучить степень надёжности и отзывы о компании производители. Следует доверять только хорошо зарекомендовавшим себя компаниям, работающим длительное время на рынке производства и реализации подъёмного оборудования.

Индекс грузоподъемности и класс автомобиля

Данный показатель означает максимальный уровень усилия, которое лебедка может сгенерировать для перемещения автомобиля в горизонтальной плоскости. Индекс грузоподъемности обязательно должен превышать массу авто в 2–2,5 раза. При этом в расчет нужно брать не только вес машины по техпаспорту, но и общую величину в снаряженном состоянии, то есть с запаской, порогами, кенгурятником и прочими навесными приспособлениями, а также с пассажирами и грузом.

Чтобы определить, какую лебедку выбрать для той или иной модели машины, нужно в первую очередь обратить внимание на класс транспортного средства. Тяговое усилие в маркировке лебедочного оборудования обозначают специальным индексом, который исчисляется в фунтах, например 6000 lb или 9000 lb. Внедорожные авто по весу делятся на такие классы:

Внедорожные авто по весу делятся на такие классы:

  • Легкий.В эту категорию входит отечественная «Нива», Daihatsu, отдельные модели Isuzu и Sportage. Им не нужны сверхмощные тяговые устройства. Вполне достаточно будет оборудования с индексом около 6000–8000.
  • Средний.К данной категории относятся УАЗ, Pajero, Trooper, Wrangler, Discovery и аналогичные модели. В зависимости от условий эксплуатации для таких машин лучше приобрести установку с индексом 8000–9500.
  • Тяжелый.Эта категория включает Land Cruiser, Patrol, Defender 110 и прочие подобные авто. Минимальное тяговое усилие лебедки для таких машин составляет 9000–9500. Если транспорт используется в экстремальном бездорожье, индекс должен превышать 12 000.

Назначение лебедок

Разные виды лебедок применяют во многих отраслях человеческой деятельности. Это специальный механизм, назначение которого – подъем груза по вертикали или его передвижения по горизонтали за счет передачи усилия от привода барабана до гибкого тягового элемента, например, троса или цепи.

В зависимости от вида лебедки с ее помощью можно выполнять следующие операции:

  • Перемещать автомобиль. Тут механизм чаще всего используется, чтобы подтянуть транспортное средство к какому-либо статическому объекту, в случаях, когда машина не способна самостоятельно передвигаться, например, «села» в песок. При помощи лебедки машина может подтягиваться сама, либо подтягивать другие ТС. Вообще лебедка, установленная на любом транспорте, особенно предназначенном для езды по пересеченной местности, включая снегоход и квадроцикл, используется для высвобождения застрявшей техники.
  • Поднимать грузы. Самый типичный способ использования механизма. Так, лебедки представляют собой основу подъемных систем различных кранов, включая автомобильные и башенные. Также специальные ручные лебедки автолюбители и мастера покупают в гараж, как альтернативу тали. Кстати говоря, сами тали, равно как и кран-балки, которые используются практически в каждой крупной мастерской, также построены на основе лебедочного механизма.
  • Использоваться на судах. На воде лебедки используются в составе якорного, швартовного устройства как небольшой лодки, так и огромных судов.

Следует сразу отметить, что несмотря на схожий принцип работы, каждый вид лебедок предназначен для выполнения вполне конкретной операции. Поэтому не существует универсальных видов лебедок.

Самый же простой вариант конструкции лебедки устанавливается на колодце для спуска и подъема ведра с водой.

Виды лебедок

На сегодняшний день производителями разработаны следующие виды лебёдок:

  • ручные;
  • электрические;
  • тяговые;
  • маневровые;
  • скреперные;
  • буровые;
  • автомобильные.

Каждый из них обладает своими конструктивными особенностями. Они подразделяются на двух и многобарабанные лебёдки.

Первый вид обладает рычажным механизмом, который вручную приводит в движение барабан с намотанным канатом. Этот механизм имеет штангу или барабан с закреплённым рычагом. Принцип работы таких систем основан на протягивании каната через механизм с наматыванием его на барабан. На конце каната закреплен грузозахватывающий механизм (например, крюк).

В электрических устройствах весь механизм осуществляет движение с помощью электрического двигателя. Это значительно расширяет технические возможности, позволяет перемещать более тяжёлые грузы.

Тяговые агрегаты крепятся к горизонтальной или вертикальной поверхности и используются для проведения различного вида строительных и монтажных работ. С их помощью формируются строительные подъёмные устройства.

Маневровая лебёдка применяется на железнодорожном транспорте для перемещения вагонов на небольшие расстояния. Они бывают электрические или пневматические с одним или двумя барабанами.

Буровые лебёдки используются на буровых площадках при установке или снятии обсадных труб. Скреперные системы устанавливаются на карьерах для перемещения массивов горной породы при добыче полезных ископаемых.

Главным преимуществом применения подобных устройств является возможность замены сложных и дорогостоящих подъёмных и транспортных механизмов.

Лебедки ручные консольные Pfaff-silberblau

Серия DRB-RVW

Механические лебедки Pfaff-silberblau
DRB-RVW предназначены для укладки труб и вообще подъема различных грузов,
которые движутся под ними. При этом их можно оснастить любым подъемным
механизмом, что очень удобно.

Опорные ноги механической лебедки
Pfaff-silberblau DRB-RVW выполнены из алюминия, а для большей устойчивости они
заострены на концах.

Для разных целей имеется
возможность приобрести лебедку из стали или алюминия, с опорными ногами,
которые складываются телескопически или могут быть просто отсоединены друг от
друга.

Устройство от Пфафф имеет
преимущество перед аналогами еще и в том, что оно прошло тестирование и
полностью соблюдает правила предотвращения несчастных случаев BGV D8 (VBG 8).

В дополнение к механической
лебедке Pfaff-silberblau DRB-RVW всегда можно приобрести фиксаторы угла наклона
ножек, шарнирные колодки. Само устройство может иметь большие, чем обычно,
размеры и грузоподъемность, поставляться в удобном разборном варианте.

Грузоподъемностькг500-2000
Высота подъемамм6,5-8
Длина ножекмм1,88-4
Диаметр тросамм3-6
Длина тросам7,5-21
Собственный вескг20-145
Срок гарантиимес.24

Трубоукладочные лебедки Pfaff-silberblau, изготовлены из стальных или алюминиевых труб, обеспечивают эффективную работу по вертикальному подъему свободно движущихся грузов и при этом в проушине может подвешиваться любое подъемное устройство.
Для безопасного использования каждая лебедка Pfaff-silberblau с треногой опорой оснащается заостренными концами опорных ног.
Исходя из необходимости, Трубоукладочные лебедки Pfaff-silberblau могут поставляться как в стандартной комплектации – выполненные из алюминия с телескопическими опорами, так и в стальном варианте раздельными опорами.
Общины, коммуны, предприятия, занимающиеся строительством трубопроводов, или сельским хозяйство — всем, кто собирается прокладывать трубы под открытым небом или поднимать и опускать насосы в колодцах, может пригодиться поддержка лебёдки для трубоукладочных работ. Ещё лучше, если такая лебёдка вдобавок имеет прочную конструкцию, отвечает требованиям по предотвращению несчастных случаев BGV D8 (VBG и проявила себя в деле у бессчётного количества пользователей. Тогда это должно быть не что иное, как мобильная трубоукладочная лебёдка фирмы Pfaff-silberblau. По желанию Вы получите её также, например, с шарнирными колодками и фиксатором угла наклона ножек для применения на твёрдой поверхности, с большей вы сотой подъёма и грузоподъёмностью, а также разбирающиеся для транспортировки модели.

Принцип работы

Основное различие современных лебедок заключается в особенностях их функционирования. Данный параметр определяет тип конструкции, стоимость, а также сферу использования устройства.

  • Ручные модели.Такие приспособления имеют барабанный, тяговый или рычажный механизм, который создает тяговое усилие в результате физического воздействия пользователя на специальную рукоятку. Устройства обладают простой конструкцией и небольшим весом. Однако могут использоваться только для легковых автомобилей весом до 1 тонны.
  • Электрические модели.Оснащены электромотором, который получает питание от бортовой сети. Обладают более высоким показателем тягового усилия, что позволяет использовать их и для легковых машин, и для тяжелых внедорожников. Электрические модели отличаются простотой эксплуатации – для запуска пользователю нужно только нажать кнопку.
  • Механические модели.Получают питание от двигателя автомобиля, которое поступает через блок отбора мощности. Подходят для машин со специальной конфигурацией раздатки. Характеризуются большим тяговым усилием, регулируемой скоростью, повышенной надежностью и неприхотливостью в обслуживании.
  • Гидравлические модели.Комплектуются гидромотором, который получает рабочую жидкость из штатной системы ГУР. Имеют сложную конструкцию. Устанавливаются преимущественно на современные авто с гидроусилителем руля. Обладают большой мощностью, способны долго работать без перерыва, хорошо защищены от влаги.

Типы лебедок и их применение, принцип работы и применение лебедки

Грузоподъемное оборудование – один из самых необходимых помощников в работе. Так, для поднятия грузов, одним из самых удобных устройств считается лебедка. Лебедка, это устройства для передвижения грузов посредством движущегося гибкого элемента — каната, цепи или троса. Применение лебедки известно еще во времена рабовладельческого Египта и уже тогда позволили значительно ускорить подъем и перемещение грузов. В то время они приводились в движение мускульной или гужевой силой. Развитие техники и производства позволило использовать механический привод, который значительно облегчил работу с лебедкой.

В настоящее время используется два основных вида лебедок – это лебедки с ручным приводом и лебедки с электрическим приводом.

Лебедки ручные это универсальное и дешевое решение для подъема грузов на строительных площадках, складах, небольших производствах, а так же отлично подходит для вспомогательных и монтажных-демонтажных работ. Область применения ручных лебедок очень широка, так как для их работы не требуется наличие источников электричества.

К ручным лебедкам относятся рычажные лебедки, барабанные лебедки и монтажно-тяговые механизмы. Принцип работы лебедки рычажной ручной основан на протягивании каната через корпус с помощью сжимов, попеременно зажимающих канат и продвигающих его, в соответствующем направлении. В барабанной лебедке с ручным приводом подъем, и опускание грузов производятся вращением вручную одной либо двух рукояток, установленных на приводной вал. Для ускорения поднятия легких грузов изготовляют двухскоростные лебедки. Монтажно-тяговые механизмы своеобразны собственной системой, менее похожи на другие ручные лебедки. Принцип их работы базируется на протягивании каната через механизм лебедки, что позволяет применять канаты неограниченной длины.

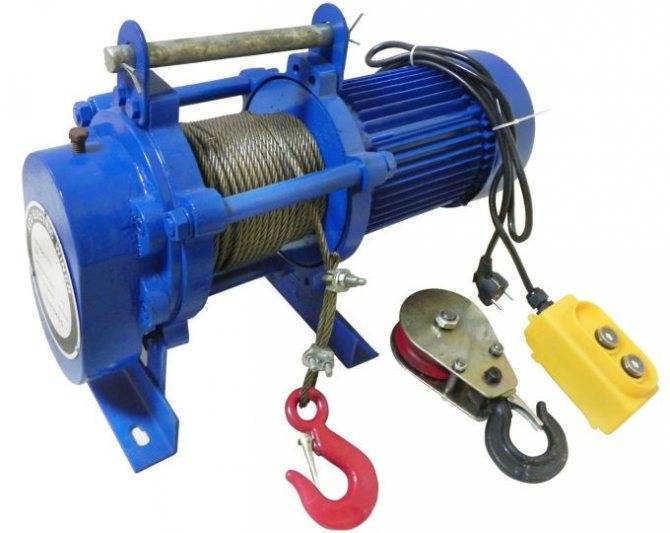

Электрические лебедки — это грузоподъемное оборудование, предназначаемое для производств подъемно-транспортных операций при производстве строительных, монтажных и остальных работ, буровых установок, для комплектации различных строительных подъемных устройств, мачтовых подъемников, кранов, а также для перемещения железнодорожных вагонов и цистерн.

Лебедки тяговые предусмотрены для производства подъемно-транспортных операций для монтажных, строительных и прочих работ, а также для комплектации строительных подъемных устройств. Крепятся данные тяговые лебедки к любой, удобной для вас поверхности, к примеру: полы, стены, потолки, при помощи крепления на горизонтальной либо вертикальной площадке.

Лебедки маневровые предназначаются для передвижения железнодорожных вагонов на прирельсовых складах, и применяются на погрузочно-разгрузочных участках, что позволяет заменить тепловоз. Эти лебедки классифицируют как однобарабанные и двубарабанные, а по виду потребляемой энергии — электрические и пневматические.

Лебедки вспомогательные и буровые лебедки предназначены для транспортировки грузов и инструмента с приемных мостиков на буровые площадки, подъема грузов, свинчивания и развинчивания обсадных труб.

Лебедки скреперные предназначены для доставок отдельной от массивов горной массы при подземной разработке полезных ископаемых. Они также используются на открытых разработках и используются как средство механизации складирования кусковых и сыпучих материалов. В движение лебедка приводится при помощи включения или выключения рабочего и холостого барабана с помощью ручного тормоза. Шахтная лебедка, предназначается для передвижения оборудования и грузов, монтажных и погрузочно-разгрузочных работ в условиях шахт.

Преимуществами использования лебедок является небольшие физические усилия при пользовании, простота конструкций и их управления, компактность габаритов и надежность в работе, большие тяговые усилия. С помощью лебедки Вы можете значительно облегчить работы связанные с подъемом и перемещением грузов, это позволит сэкономить время и средства.

Использование ручной лебёдки

В основном ручные лебёдки изготавливаются следующих видов:

  • барабанные;
  • рычажные;
  • монтажно-тяговые.

Ручные агрегаты применяется на строительных площадках, складских помещениях, автомобильных и домашних мастерских, загородных домах. Первый тип используется для подъёма, опускания, перемещения груза небольших габаритов с ограниченной массой Источником движения служит вращение барабана вручную. Корпус изделия должен быть жёстко закреплён к выбранной поверхности.

Монтажно-тяговые агрегаты конструктивно отличаются от барабанных и рычажных устройств. В них могут использоваться канаты или стропы любой длины. Принципом работы является протягивание каната через механизм в заданном направлении. Одним из вариантов такого устройства является так называемая червячная лебёдка. В ней используется зубчатая передача с оборотным усилием. Основным недостатком таких систем является повышенный коэффициент трения, создаваемый между зубчатым колесом и червячным винтом. Это обстоятельство приводит к быстрому износу всего механизма.

Все конструкции с ручным приводом применяются как вспомогательное (дополнительное) грузоподъёмное оборудование. Особенно в тех случаях, когда имеется ограничение свободного пространства.

Ручная рычажная лебедка

Ручная рычажная лебедка.| Электрическая лебедка.

Ручные рычажные лебедки подготовляют к работе следующим образом. Разматывают канат, оттягивают рычаг тягового механизма и фиксируют его. Затем тяговый механизм кладут задней крышкой на пол, пропускают конец стального каната через втулку и проталкивают до выхода его из конца крюка. Если проталкиваемый через лебедку канат не попадет в зажимы переднего захвата, а пройдет мимо и упрется в корпус механизма, необходимо стальной канат оттянуть обратно и вновь протолкнуть его до появления в отверстии крюка.

Канаты для кранов-трубоукладчиков.

Ручные рычажные лебедки ( рис. 1 7 — 8) предназначены для подъема, а также перемещения по горизонтальным и наклонным плоскостям грузов, и могут применяться на монтаже линий электропередачи, при производстве ремонтных работ.

Тали ручные шестеренные.| Ручная рычажная лебедка грузоподъемностью 1 5 т.

Ручная рычажная лебедка ( рис. 3.62) является тяговым механизмом как для подъема, так и для перемещения груза в горизонтальном или наклонном положении. Лебедка состоит из тягового механизма 5, объемного рычага 1, каната 3, с крюком 2 и обоймы 4 для хранения каната.

Ручные рычажные лебедки грузоподъемностью 1 5 и 3 5 Г ( изготовляет Туапсинский завод Министерства строительства РСФСР) имеют очень небольшой вес и могут широко использоваться для подъема и перетаскивания грузов, для оттяжки грузов, для монтажа трубопроводов и многих других работ. Их установка не отличается от установки обычных талей.

Ручная рычажная лебедка.

Ручные рычажные лебедки состоят из тягового механизма /, съемного телескопического рычага 2 и рабочего троса 3 с крюком на конце. Действие тягового механизма заключается в протягивании троса с помощью захватов с кулачками, которые самозажимаются на тросе с силой, пропорциональной нагрузке.

Ручные рычажные лебедки ( рис. 58 в) применяют вместо талей или обычных ручных лебедок. Эти лебедки предназначены для перемещения грузов в горизонтальном, наклонном и вертикальном направлении.

Ручные рычажные лебедки имеют следующие преимущества: большая маневренность, небольшие габариты и незначительная масса.

Ручные рычажные лебедки используют для подъема и горизонтального перемещения груза. Их преимуществами являются небольшая масса и малые размеры. В качестве тяговых органов таких лебедок используют специальные захваты. При этом рабочий канат не наматывается на барабан, а протягивается между двумя попеременно действующими захватами. Основными узлами такой лебедки являются: тяговый механизм, рычаг, рабочий канат с крюком на конце и обойма для хранения каната. Масса тягового механизма ручной лебедки грузоподъемностью 1 5 т составляет 18 кг, а грузоподъемностью Зт — 26 кг.

Электрические лебедки.

Ручные рычажные лебедки предназначены для подъема и подтаскивания грузов. Они состоят из тягового механизма, заключенного в штампованном стальном корпусе, съемного раздвижного рычага, рабочего стального каната с крюком на конце и устройства для ослабления каната. Выбирание каната осуществляется посредством двух обойм с самозахватывающими зажимами, совершающих возвратно-поступательное движение при качении приводного рычага.

Ручная рычажная лебедка с тяговым усилием 1 5 т состоит из тягового механизма, съемного телескопического рычага, рабочего каната с крюком и обоймы для хранения каната.

Как сделать ручную лебедку своими руками: 5 простых и проверенных способов

Лебедка – незаменимая вещь в домашнем хозяйстве. Автолюбителям она тоже может оказать неоспоримую услугу.

Функции лебедки для авто

Производители устанавливают лебедку на ТС, которые часто ездят по бездорожью. Дело в том, что, когда авто пробуксовывает или не может заехать на склон, именно это устройство помогает выбраться из «западни».

Установив лебедку на легковое авто, можно спокойно ездить по любому дорожному покрытию, в том числе, по размытым дорогам и ухабинам.

Однако ее используют не только для того, чтобы вытащить авто из ямы или его буксировки, но и для транспортировки грузов. Поэтому производители выпускают большое разнообразие этих устройств.

Какие бывают лебедки

Условно они классифицируются по:

  • конструкции;
  • способу подключению;
  • техособенностям.

Кроме того, их подразделяют на съемные, которые устанавливают при необходимости, и несъемные (установлены на передней части ТС).

Лебедка может быть нескольких видов:

  1. Ручная – к преимуществам можно отнести компактный размер. Чаще всего бывают барабанного типа, когда трос натянут на катушку, а вращение происходит с помощью рукоятки. К недостаткам можно отнести то, что она может работать с грузом, вес которого не превышает 1 тыс. кг.
  2. Механическая – приходит в действие с помощью мотора, поскольку самостоятельного движущего узла не предусмотрено. Конструкция достаточно громоздкая и не пользуется популярностью у автолюбителей.
  3. Электрическая – наиболее удобный вариант. Барабан осуществляет движение при помощи электродвигателя. Питание происходит от аккумулятора авто. Грузоподъемность достигает до 4 тыс. кг.
  4. Гидравлическая – имеет достаточно сложную конструкцию. Работает бесшумно и обладает большой мощностью, однако ненадежны, поскольку в любой момент могут отказать.

Приобретать устройство совсем не обязательно. Ручная лебедка своими руками изготавливается достаточно просто. В первую очередь, необходимо определиться с видом и параметрами прибора.

Прибор оснащен так называемым «якорем», который цепляется за твердую поверхность и помогает вытащить ТС. Лебедка якорная своими руками изготавливается практически из любого металлолома

Неважно как будет выглядеть «якорь», главное, чтобы он хорошо цеплялся и не деформировался при высоких нагрузках

Во время использования устройства, стоять в радиусе поражения тросом запрещено.

Лебедка из стартера своими руками

Лебедка самодельная из стартера изготавливается из материалов, которые всегда есть в гараже. Основой, конечно, выступает стартер, а само устройство работает от аккумулятора.

Желательно, чтобы редуктор для лебедки был планетарный. Найти его можно на старых моделях «Жигули».

Для изготовления потребуется: кабели, трос, шестеренки, барабан, стартер, редуктор, лист металла.

  1. Закрепить посадочные места для барабана болтами и сварочным аппаратом.
  2. Собрать барабан с редуктором.
  3. Сборка стартера к редуктору осуществляется с помощью переходников.
  4. Первичный вал оборудовать шестерней. Необходимо следить, чтобы размер зубьев соответствовал конструкции. Если вал соединяется свободно с шестеренкой, значит процесс изготовления проходит верно.
  5. Надеть шестерню на цилиндр. После того, как конструкцию надежно закрепили, подключают электропроводку.

Если во время сборки в устройство попала грязь, пыль, следует все очистить и только после этого произвести грунтовку и окрашивание.

Эксплуатационные возможности

Тем, кто отдал предпочтение качественной гидравлической лебедке и правильно выполнил установку, можно рассчитывать на весьма богатый функционал. Непосредственно управление механизмом осуществляется через рычаги – как правило, их два. Главным же достоинством фирменных моделей является поддержка нескольких режимов тяги. Например, в базовом порядке агрегат выполняет свободное разматывание и блокировку, а остальные несколько режимов отличаются разными передачами натяжения. Современная лебедка гидравлическая тяговая поддерживает несколько скоростей, управление которыми также может реализовываться посредством пульта ДУ.

Дополнительные элементы

В качестве оснащения используются тросы различного вида. Стальной вариант долговечен и имеет высокую прочность, но при разрыве несет большую опасность для находящихся поблизости людей. Специализированные тросогасители применяются для предотвращения подобных ситуаций, при отсутствии такого устройства возможно использование любого материала.

Кевларовый трос обладает меньшей прочностью, но он не способен причинить вред окружающим во время разрыва. Среди достоинств стоит отметить удобную эксплуатацию при отрицательных температурах, так как синтетика не подвержена замерзанию, а также влагостойкость и отсутствие растяжения даже при многократном использовании.

Схема подключения электролебедок

Работа с электрической лебедкой сопряжена с определенными рисками и относится к категории опасных занятий

Эксплуатировать приспособление следует с максимальной осторожностью и внимательностью, с четким соблюдением требований инструкции по эксплуатации. Прежде чем приступить к использованию грузоподъемного устройства, следует внимательно изучить схему подключения, подсоединить все провода в указанной последовательности. Если планируется подключение к сети 220В, к монтажной колодке будет крепиться 3 провода (фаза, ноль, заземление)

При подключении электрической лебедки для подъема к трехфазной системе, потребуется присоединение 4 проводов (3 фазы и ноль). Если после подключение механизма, вращение барабана происходит в другую сторону, это означает, что 2 крайних провода из имеющихся трех, на которых подключена фаза, нужно поменять местами. От правильности подключения механизма зависит корректность его работы

Если планируется подключение к сети 220В, к монтажной колодке будет крепиться 3 провода (фаза, ноль, заземление). При подключении электрической лебедки для подъема к трехфазной системе, потребуется присоединение 4 проводов (3 фазы и ноль). Если после подключение механизма, вращение барабана происходит в другую сторону, это означает, что 2 крайних провода из имеющихся трех, на которых подключена фаза, нужно поменять местами. От правильности подключения механизма зависит корректность его работы.

Особое внимание следует уделить состоянию грузозахватных элементов, канатов, тросов. При наличии деформаций, трещин или признаков износа, тросы придется заменить. Крюк каната должен располагаться вертикально над грузом

Перед тем, как включить устройство, нужно убедиться в том, что в рабочей зоне нет посторонних, надежны точки крепления, рычаг включения приведен в нерабочее положение. Исправность тормозного устройства проверяют на холостом ходу. Запрещено изменить направление хода до полной остановки оборудования. Расстроповка груза должна выполняться после полного его опускания и закрепления

Крюк каната должен располагаться вертикально над грузом. Перед тем, как включить устройство, нужно убедиться в том, что в рабочей зоне нет посторонних, надежны точки крепления, рычаг включения приведен в нерабочее положение. Исправность тормозного устройства проверяют на холостом ходу. Запрещено изменить направление хода до полной остановки оборудования. Расстроповка груза должна выполняться после полного его опускания и закрепления.

Проводить ремонт и техническое обслуживание лебедки во время работы категорически запрещается. Нельзя оставлять включенную электрическую лебедку без присмотра. Если самостоятельно разобраться в подключении и особенностях использования грузоподъемного оборудования сложно, следует заручиться помощью более опытного специалиста.

Лучшие ручные лебедки

Вашему вниманию рейтинг лучших лебедок, составленный на основе оценок специалистов и отзывах пользователей. Фирмы производители предлагают широкий выбор устройств, с нашими рекомендациями вы подберёте лучший вариант.

Matrix 52225

  • Масса – 6 кг, оптимальный вариант для передвижения по вертикальной и горизонтальной плоскости;
  • Повышенная безопасность эксплуатирования за счет двойного храпового колеса;
  • Стальной трос на 2,8 метра, диаметром 5 мм;
  • Передвигает и удерживает груз массой до 1,6 тонны;
  • Придаточное число – 15, что позволяет добиться тяговой силы в 4 т.;
  • Надёжная фиксация 2-я штатными крюками. Подходит для использования в качестве подъемного механизма.

Зубр 43105-2

  • Металлическая конструкция, грузоподъёмность до 2 т.;
  • Крюки сделаны из углеродной стали, материал устойчив к высоким нагрузкам;
  • Специальный переключатель, для большей безопасности при наматывании и разматывании троса;
  • Надёжная работа устройства при высоких нагрузках за счёт 2-го цельнокованому колесу;
  • Долговечность крепежных узлов повышена за счет термообработки стали.

Stayer 4310-2

  • Подъем груза на высоту до 3-х метров 1 тонны;
  • Рычажной механизм позволяет использовать устройство без источника электропитания;
  • Рукоять сделана из пластмассы, что позволяет удобно держаться при любой погоде;
  • Тяговое усилие до 2 т.;
  • Дополнительное усиление стального корпуса и троса.

Механическая лебедка

По типу привода подразделяется на рычажную, с храповым механизмом вращения, и барабанную, в которой усилие от рукоятки передается посредством шестеренчатого или цепного редуктора.
Рычажная лебедка удобна за счет своей компактности.

Еще одно неоспоримое достоинство – ее не нужно крепить к станине или фундаменту. Достаточно растянуть трос между якорем и перемещаемым грузом, – и можно прилагать усилие от 400 кг до 4 тонн. Каждый ход рычага проворачивает катушку с тросом на определенный угол, подтягивая груз. Единственный недостаток – в барабан помещается мало троса, обычно 5-7 метров.

Барабанная лебедка требует стационарного размещения, и имеет более габаритные размеры. Однако это позволяет использовать трос в несколько десятков метров. Усилие умножается за счет передаточного отношения шестерен или цепной передачи. Отдельно идут конструкции с червячным приводом, но суть применения не меняется.

При наличии болгарки и сварочного аппарата – ручная самодельная лебедка по силам даже начинающему мастеру. Вся конструкция видна на фотографии:

Компоненты можно подобрать в запасниках вашей мастерской, или изготовить самостоятельно, с помощью болгарки и мощной дрели. Тяговое усилие подобной конструкции не больше 1000 кг. В домашнем хозяйстве большего и не требуется.

Так же точно, приложив смекалку – можно изготовить лебедку барабанную. Достаточно подобрать подходящую пару шестерен. Барабан делается из водопроводной трубы.

Трехмерная модель редуктора изображена на иллюстрации. Остальное – дело техники и подбор материалов.

ВАЖНО! При изготовлении подобных приспособлений требуется аккуратность и расчет конструкции. Разрушение механизма под действием большого веса может привести к травмам.

Есть еще вариант ручной лебедки, но это совсем уж экстремальный вариант

Хотя, в трудной ситуации такое приспособление может выручить

Есть еще вариант ручной лебедки, но это совсем уж экстремальный вариант. Хотя, в трудной ситуации такое приспособление может выручить.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
