Лебедка своими руками электрическая, ручная, из стартера

Этап 4: Малые архитектурные формы на участке

После разметки дорожек и тропинок, но еще до укладки покрытия и начала других работ, следует завершить рельефные работы по участку.

Если на территории есть перепады высот, лучше всего сделать на ней ступеньки. Они также упростят перемещение по саду.

Продуманные с точки зрения ландшафта ступени являются несут не только функциональную задачу, но также станут привлекательным декоративным элементом.

Лестница на участке должна иметь проступи глубиной в 30-40 см и высоту ступеней 12-17 см. Если лестница получается длинной, лучше разбить ее на несколько более коротких пролетов, сделав между ними площадки.

Можно также предусмотреть на участке место для исскуственного пруда. Водоем в саду способен не только улучшить его внешний вид, но и улучшить его микроклимат и разнообразить пространство.

Возводя пруд на участке, следует помнить о том, что берега водоема не должны быть крутыми. Эффектней всего выглядят пруды на участка не овальные или прямоугольные, а неправильной, немного хаотичной формы.

Землю, вынутую из котлована, можно также использовать для устройства искусственных холмов и возвышений, либо исправления неровностей участка. С этой же целью применяют подпорные стенки. Они позволяют ограничить пределы откосов, выдвинуть на первый план растения и превратить большие косогоры в удобные террасы.

Подпорки могут быть самыми разными. Можно строить невысокие стенки на сухой кладке или штукатурить стены, элементы которых соединены цементным раствором. Если подпорные конструкции получаются слишком высокими (свыше 1,2 м), необходимо посоветоваться со специалистом, который рассчитает нагрузку сдерживаемой земли и выполнит проект укреплений.

При устройстве подпорных стенок также следует учесть, что если грунт на участке слабопроницаемый, между откосом и стеной нужно сделать фильтрующий слой (из чистого или смешанного с землей гравия) и положить на его дне дрены, отводящие воду в водосборный колодец. На хорошо проницаемой почве в этом необходимости нет и можно уложить только фильтрующий слой.

Самодельные лебёдки из различных материалов

Лебедку можно сделать из самых разных легкодоступных материалов. В основном это запасные части от автотехники, других устройств и механизмов, срок эксплуатации которых закончен. Найти подручный материал – металлические трубы, листы железа, разные виды тросов тоже не проблема. Есть несколько типов лебедок, пользующихся повышенной популярностью.

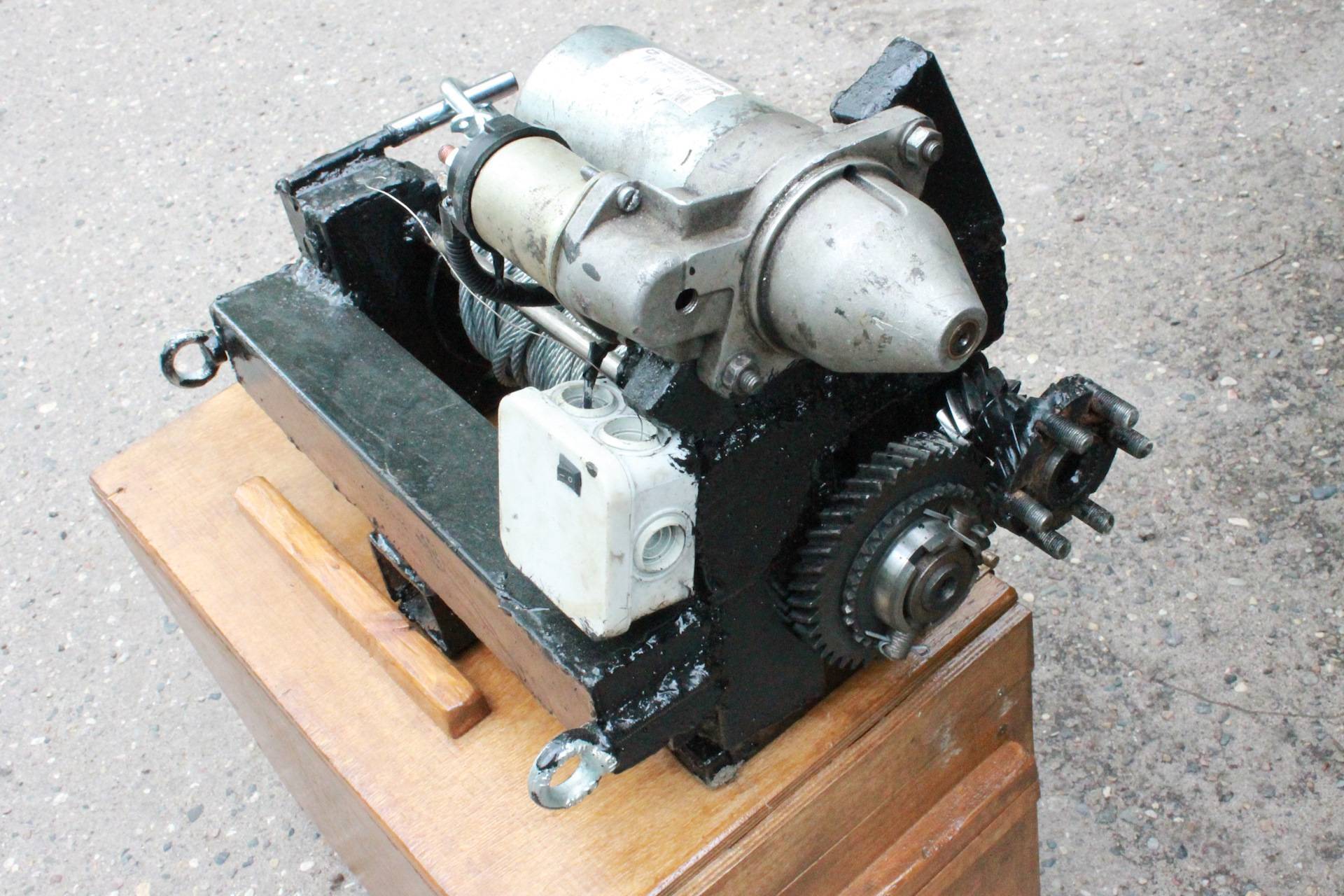

Лебедка из стартера

Лебедка из стартера своими руками – удобный для экономии денег вариант. Чтобы самодельная лебедка из стартера реализовала свой потенциал, понадобятся:

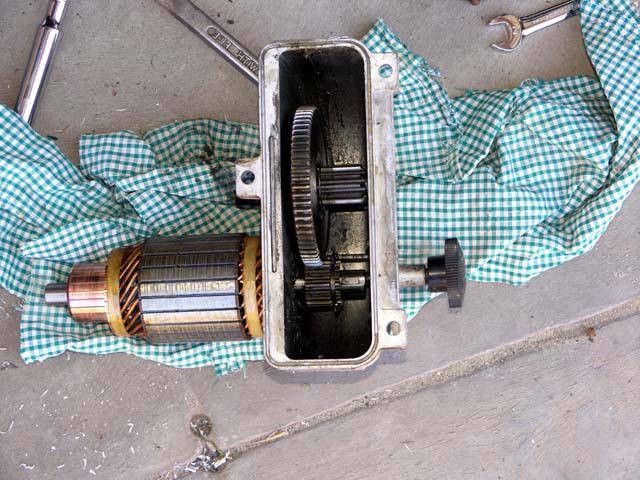

Редукторный стартер на 12 вольт (от ВАЗа 2106 или 2110 найти легко).
В качестве редуктора (понижающего) можно обойтись узлом от дрели.
Для кожуха, закрывающего пространство между двигателем и редуктором, подойдет часть трубы (например, из ПВХ). Он должен легко разбираться, для доступ внутрь и профилактики устройства.
Барабан часто делают из прочной (от 120 мм) стальной трубы и листового железа (2-3 мм).
Шестеренки, трос, электропроводка.

ВАЖНО! Чтобы аккумулятор не сел быстро, стоит снизить потребление электропривода. Лучше использовать 12 вольтовый стартер с планетарным редуктором

Это самый компактный и лёгкий вариант.

Чтобы сделать такую лебедку из стартера, из листа металла делается площадка, на нее крепятся узлы. К затем привариваются посадочные места для барабана. Редуктор приваривается так, чтобы первичный вал находился сверху. К редуктору крепится переходник для стартера, на первичный вал – зубья шестерни. Для этого используется венец маховика. Затем крепится стартер и проводка.

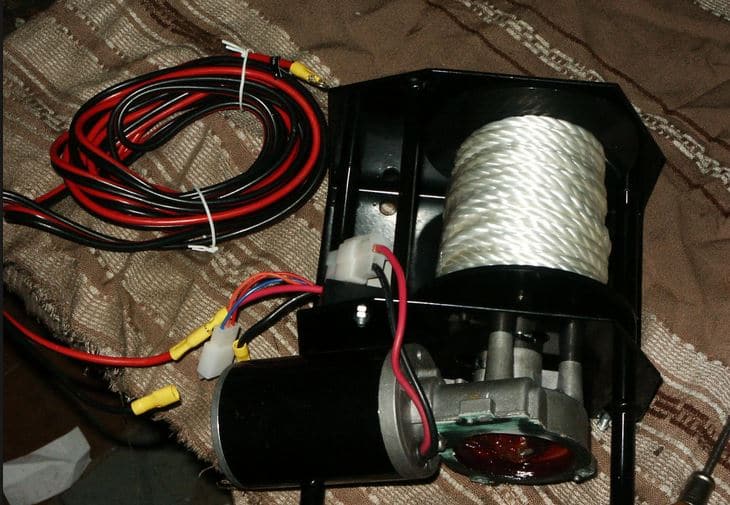

Лебедка из моторчика дворника

Чтобы сделать лебедку, можно использовать моторчик, который раньше использовал для своей работы стеклоочиститель или дворники. Эти устройства способны показывать неплохие результаты и поднимать вес до 300 кг.

Популярно применение такого механизма, чтобы смонтировать отвал на автомобиль достаточной проходимости (например, «Нива») – для чистки снега или подобных задач.

Лебедка из камазовской трещотки

Тормозная трещотка (самовыравнивающий механизм для регулировки тормозов) от грузовика – популярный вариант для самодельной лебедки. Многие используют камазовский вариант трещотки, поскольку КАМАЗ широко распространен и детали от него найти легко. Такой механизм может поднять от 400 кг до 2 тонн. Популярность такого варианта обусловлена использованием в механизме червячного редуктора.

ВАЖНО! Местом использования такого устройства часто бывает гараж, где требуется перемещать тяжелые грузы. Гаражный вариант используется для работы с крупными деталями автомобилей

Такой механизм можно установить на катер, чтобы облегчить погрузку-разгрузку или поднятие-сброс якоря. Якорный механизм такой лебедки должен предусматривать функцию автосброса.

Для изготовления понадобятся:

Две задние трещотки грузовика.
Два крюка.
Трос толщиной 4-5 мм.
Кулак для разжимания тормозных колодок.
Болт для крепления крюка.

Лебедка из червячного редуктора

Главное удобство червячного редуктора, помимо грузоподъемности, это возможность не использовать тормоз барабана. Один из популярных вариантов такой лебедки – редуктор от дверей троллейбуса. Ему хватает передаточного числа для достаточно тяжелых грузов, его удобно крепить.

Что может пригодиться для лебедки из подручных материалов

Чтобы делать самодельную лебедку пригодится любой лом и любые рабочие детали, оказавшиеся в пределах доступности. Источником двигателя для электролебедки может стать мотопила, мотороллер или стиральная машина-автомат (если работает мотор). Пригодятся обрезки тонкостенных и толстостенных труб, подшипники, шестерни, стартеры от старых автомобилей, трещотки от грузовиков, мотоциклетный диск сцепления и т.д. Докупать придется разве что трос, и что-нибудь не очень дорогое. Из оборудования хватит сварочного аппарата и токарного станка.

Советы, касающиеся сборки и эксплуатации

При сборке самодельной лебёдки следует внимательно отнестись ко всем деталям. Это позволит избежать возможных неприятных последствий, которые могут проявиться из-за некачественной конструкции.

Ни в коем случае не надо форсировать процесс сборки

Как говорится, поспешишь — людей насмешишь
Лучше потратить лишний час, чтобы уже точно разобраться во всём, чем потом пожинать плоды своей поспешности.
Нужно обратить внимание на коммутацию и монтаж электрической проводки

Пульт управления лебёдкой рекомендуется закрепить подальше от вращающихся деталей
Это снизит риск получения травм, которые могут быть впоследствии получены по неосторожности или в результате поспешных действий

Типы лебедок

В продаже можно встретить самые различные варианты исполнения лебедки. Основной классификацией принято считать то, какой устанавливается привод. По этому показателю выделяют следующие конструкции:

Электрические конструкции на сегодняшний день получили самое широкое распространение. Это связано с тем, что подобная конструкция способна работать под весьма высокой нагрузкой. Как правило, питание установленного электромотора проходит от аккумулятора транспортного средства, а блок управления может быть расположен внутри автомобиля или снаружи.
Механическая лебедка проще всего в изготовлении. Большое распространение получила червячная конструкция, когда для передачи усилия и его увеличения устанавливается редуктор. Небольшая автолебедка механического типа предназначена для небольшого усилия.
Гидравлическая. Встречаются и конструкции гидравлического типа. Их принцип работы основан на подаче жидкости под большим давлением, за счет чего происходит перемещение подвижного элемента. Как правило, гидравлический привод устанавливается на конструкцию, предназначенную для транспортировки груза.

Чаще всего самодельная конструкция имеет механический привод, так как он проще в изготовлении и установке.

Ручная

Ручная лебедка своими руками довольно проста в изготовлении, что определило ее широкое распространение. Основным недостатком конструкции можно назвать ее довольно большие габаритные размеры. Ручная барабанная лебедка может существенно выходить за пределы автомобиля, а для ее установки требуется специальные бампер с широким посадочным местом.

Не стоит забывать также о том, что конструкция имеет ручной привод.

На момент, когда автомобиль застрял одновременно тянуть и управлять им не получится. Именно поэтому рассматриваемая конструкция сегодня встречается все реже.

Чертеж ручной лебедки

Электрическая

Как ранее было отмечено, довольно большое распространение получила конструкция с электрическим приводом. Это связано с тем, что самодельная электролебедка комфортна в использовании и рассчитана на достаточно высокую нагрузку. Ее особенностями назовем следующие моменты:

Высокий показатель КПД определяет то, что конструкция эффективнее справляется с поставленными задачами.
В качестве источника усилия может использоваться отдельный электродвигатель или генератор. При выборе варианта исполнения, при котором подключение лебедки проводится через генератор, следует быть осторожным, так как этот узел транспортного средства важен и не выдерживает перегрузок.
Электрическая автомобильная лебедка должна обладать высоким крутящим моментом. Кроме этого, уделяется довольно много внимания показателю потребления энергии. Это связано с тем, что в неподвижном состоянии транспортного средства большая часть питания будет поступать не от генератора, а аккумулятора. Слишком высокий показатель электропотребления может стать причиной быстрой разрядки аккумулятора. Однако, слишком низкий показатель электропотребления может стать причиной существенного снижения мощности устройства.

В последнее время большой популярностью стали пользоваться варианты исполнения, которые могут питаться от источника энергии 12 вольт. В подобном случае устройство лебедки подключается к прикуривателю или соответствующей розетке в автомобиле при ее наличии.

Гидравлическая

Гидравлическая лебедка считается наиболее сложным вариантом исполнения, так как конструкция представлена сочетанием следующих элементов:

Барабана с тросом.
Механического элемента, передающего вращение барабану.
Гидравлического привода.
Масляным насосом или компрессором.
Баком для масла.

Кроме этого, подобная автомобильная лебедка довольно сложна в изготовлении, имеет большие размеры. Сложность конструкции также определяет необходимость в выполнении периодического обслуживания.

Преимуществом варианта исполнения с гидравлическим приводом можно назвать низкий показатель энергопотребления и более высокую мощность. Лебедку подобного типа целесообразно устанавливать только на крупные внедорожники, которые имеют высокий показатель снаряженной массы. Кроме этого, конструкция подходит для автомобилей, которые часто применяются для движения по пересеченной местности.

Особенности установки лебедки на авто

К каждому автомобилю приходится придумывать свою крепежную конструкцию. Она должна обеспечивать монтаж лебедки к машине даже после попадания ее в глубокую грязь. Кроме того, места крепления должны быть исключительно надежными, чтобы не нарушить целостность автомобиля в процессе буксировки.

Наиболее оптимальным вариантом будет установка лебедки на верхнюю поверхность бампера. Такая схема становится возможной только при наличии надежного и прочного металлического бампера. Для монтажа сначала необходимо приставить лебедку к месту крепления и сделать разметку. Затем при помощи электродрели в бампере делаются сквозные отверстия. Крепится механизм к автомобилю при помощи болтов и гаек.
Не все бамперы делаются настолько прочными, чтобы на них можно было установить лебедку. В таких случаях необходимо делать специальные кронштейны, которые крепятся к раме или лонжеронам транспортного средства. Однако лучше всего вывести площадку для установки лебедки над бампером. Если автомобиль глубоко увязнет, то можно будет прикрепить лебедку и вытащить авто из трясины. При низко расположенном креплении сложнее будет установить механизм и освободить машину из грязевого плена.

Владельцу автомобиля желательно предусмотреть площадку для крепления лебедки и в задней части машины. Ведь не всегда подходящая опора для привязывания троса будет находиться спереди.

При выборе лебедки автомобилист должен руководствоваться характеристиками своего автомобиля. Не любая промышленная модель идеально подойдет к машине. Поэтому придется сделать доработку магазинной продукции или мастерить свою конструкцию. В любом случае сделанная и установленная лебедка должна без проблем справляться с извлечением транспортного средства из болота или песка.

https://youtube.com/watch?v=24nrUQxNGpQ

Лебедка из стартера своими руками: инструкция и видео

Своими руками такое приспособление из стартера сделать не так уж и сложно. Как уже говорилось ранее, наиболее распространенными являются лебедки электрического типа. Ниже вы узнаете, как из простых материалов ее сделать своими руками. В основе такой конструкции – автомобильный стартер, желательно с планетарным редуктором.

На прилагаемом видео вы можете увидеть, как из стартера можно смастерить самодельную электрическую лебедку.

Перед работой нужно заранее подготовить такие инструменты и материалы, как:

стартер;
сварочный аппарат;
болгарку;
трос;
лист из стали;
электрическую проводку;
редуктор.

Алгоритм действий выглядит так:

сначала нужно сделать барабан из труб. К ним нужно будет укрепить щечки толщиной порядка 5 мм, но не больше;
сделайте площадку из листов стали, на которой будут устанавливаться все части конструкции;
укрепите на площадке гайки, болты, шайбы и посадочные места для барабана с помощью сварочного аппарата;
выполняем сопряжение редуктора с барабаном, причем первичный вал редуктора нужно направить вверх. Можно использовать для работы плуг для лебедки;
сопрягать стартер с редуктором нужно согласно специальным чертежам и технологиям. Сначала ставим переходник, который будет нужен для монтажа стартера вверху редуктора. Потом первичный вал потребуется оснастить шестерней, у которой есть зуб требуемых размеров. Если все перечисленные действия были выполнены правильно, то при включении стартера шестерня и вал соединятся с редуктором;
под конец надеваем шестерню, которую можно сделать из венца маховика. Ее надевают на первичный вал редуктора.

Теперь можно перейти к заключительному этапу работы. В конце потребуется зафиксировать все узлы нашей конструкции. Так, подключите электропроводку к стартеру и произведите фиксацию пульта управления.

Не забудьте при этом очистить механизм от следующего:

грязи;
пыли;
пятен из масла;
веществ и предметов, которые бы могли помещать корректной работе лебедки.

Под конец прибор можно загрунтовать, а потом в один слой покрасить краской. Все это остается уже на ваше усмотрение. Без покраски можно и обойтись.

Правила безопасности

Запрещается переступать через любой натянутый трос. Во время работы не обойтись без специализированных перчаток, имеющих уплотнительные элементы на кончиках пальцев, либо качественных брезентовых. Настоятельно не рекомендуется использование обычных перчаток.

Не стоит забывать о возможности разрыва троса, так как это крайне опасно как для техники, так и для людей. В центре желательно помещать груз для обеспечения безопасности. Крепление троса осуществляется только за прочные качественные элементы.

Перед тем как будет применяться лебедка автомобильная, трос должен быть полностью размотан, после чего он осторожно, но по возможности плотнее, наматывается обратно с обязательным натяжением. Благодаря этому можно избежать запутывания, которое способно привести к заклиниванию барабана. Полная размотка обеспечивает максимальную эффективность, низкий уровень повреждения и должную упругость

Полная размотка обеспечивает максимальную эффективность, низкий уровень повреждения и должную упругость.

Как сделать простую лебедку из стартера своими руками — инструкция

На первый взгляд, наличие лебедки актуально только для внедорожников. Но учитывая специфику наших дорог, рекомендуется иметь в запасе хотя бы простой самодельный вариант этого устройства. Можно ли использовать в качестве основного силового агрегата стартер, и с какими трудностями сталкиваются при изготовлении самодельной лебедки?

Предназначение лебедки – перемещение груза (автомобиля, прицепа). Она представляет собой барабан с механизмом намотки троса. Последний крепится к объекту опоры (столб, дерево). В отличие от установленных на авто моделей, самодельная лебедка из стартера мобильна. В качестве крепления к раме машины можно использовать цепь или стальной канат.

Для изготовления самодельной лебедки следует обратить внимание на следующие нюансы:

Рекомендовано использовать модель стартера с планетарным редуктором. В конструкции намоточного барабана должен быть тормозной механизм. Альтернатива – установка червячного редуктора с большим передаточным числом (40/1). Таким образом можно оптимизировать нагрузку на силовой агрегат стартера. Корпус должен выдержать максимальную нагрузку, которая включает в себя массу автомобиля и усилие на его вытягивание.

Изготовление рамы

На первом этапе следует сделать чертеж конструкции. Он напрямую зависит от размеров стартера и намоточного вала. Эти компоненты должны помещаться внутри корпуса и при этом оставаться достаточно места для монтажа управляющего блока и ручек для держания.

Вариант монтажа на автомобиль

Можно предусмотреть 2 типа передачи вращательной энергии от стартера к валу – с помощью шестеренчатой передачи или ременного привода. Все зависит от вида подручных материалов. Если в наличии есть надежная пара колес (большего и меньшего диаметра) с торцевой канавкой для установки ремня – можно сделать и такую лебедку. Но нужно помнить, она будет иметь значительно меньшую полезную мощность, что объясняется спецификой конструкции.

Для изготовления корпуса понадобятся:

Листовое железо – толщина от 1,5 мм. Стальные прутья для формирования каркаса. Их диаметр должен составлять минимум 5 мм. Болгарка, сварочный аппарат. Измерительный инструмент — линейка, уровень и т.д.

Установка основных элементов

Сначала монтируется вал барабана. В качестве дополнительного элемента можно сделать простой тип направляющего для троса. Он представляет собой две пластины, между которыми располагается валик. Трос будет скользить по нему, что предотвратит его спутывание и будет способствовать равномерной намотке на барабан.

Если передача от стартера к валу будет осуществляться с помощью шестерной пары – нужно, чтобы первичный вал располагался сверху. Желательно предусмотреть возможность регулировки места крепления стартера. Так можно достигнуть оптимальной сцепки между шестернями.

Конструкция с ременным приводом

Окончательный этап изготовления лебедки своими руками – монтаж электропроводки. Для этого можно использовать простые провода для подключения к аккумуляторам с клеммами — «крокодилами». Обязательно устанавливают выключатель между проводкой и стартером. В итоге получившийся механизм должен работать от автомобильного аккумулятора.

Проверка работоспособности лебедки осуществляется поэтапно. Сначала необходимо дать небольшую нагрузку, чтобы убедиться в надежности передаточного механизма. Постепенно увеличивая степень нагрузки можно опытным путем определить максимальную массу, которую получившаяся лебедка сможет «осилить».

Лебедка своими руками из стартера: чертежи. Как сделать лебедку своими руками?

Каждый автолюбитель должен знать, каким образом самостоятельно может быть изготовлена лебедка своими руками. В ее основу предпочтительнее заложить стартер, технология проведения данных работ будет описана ниже.

Разновидности лебедок

Лебедка выступает в качестве наиболее популярного грузоподъемного механизма. Ее задача состоит в перемещении всевозможных грузов с помощью волока в горизонтальной плоскости. Ее можно применять не только для того, чтобы вытащить машину из грязи и песка, ведь существуют не только автомобильные лебедки, но в этой статье пойдет речь именно о них.

Если вами будет изготавливаться лебедка своими руками, то стоит знать, что данные приспособления отличаются друг от друга габаритами, техническими характеристиками, а также особенностями конструкции. В зависимости от этого можно выделить несколько разновидностей лебедок. Они могут быть ручными, представляющими довольно простую конструкцию как при создании, так и в ходе установки, они не предполагают особых финансовых затрат и обладают незначительными размерами. Такая разновидность выступает в качестве наиболее трудозатратной среди остальных. Как видно из названия, подобная лебедка предполагает приложение немалых физических сил. Данный механизм способен работать с грузом, масса которого не превышает 1 тонны, но иногда встречаются исключения, вами может быть произведена установка лебедки своими руками. Эта разновидность выступает в роли наиболее идеальной, если говорить о разных случаях, которые могут произойти в пути. Но не стоит возлагать большие надежды на такую конструкцию, так как она не покажет себя положительно в особо трудных случаях.

Механические лебедки

Существуют механические лебедки, которые действуют благодаря силе мотора. Этот вариант наиболее надежен, но автолюбители, которые активно занимаются отдыхом в условиях бездорожья, считают его неоднозначным. Такая разновидность лебедки имеет высокую мощность, но занимает больше места. Если машина при приобретении имела данный вид лебедки, то водитель будет чувствовать себя защищенным в сложных условиях. Однако достаточно редко подобные конструкции устанавливаются на автомобиль, который изначально не имеет их. Но вы можете прибегнуть к данному решению, такая лебедка своими руками, чертежи которой должны быть рассмотрены, может быть изготовлена.

Электрические лебедки

Можно выделить электрические лебедки, которые наиболее популярны среди автолюбителей. Вращение барабана такого агрегата происходит благодаря действию электрического мотора, который питается от аккумулятора машины. В этом случае главное – не переусердствовать и не израсходовать энергию двигателя, чтобы была возможность доехать до дома. Данные устройства наиболее практичны, а поднять с их помощью можно груз, вес которого превышает 4 тонны. Вами может быть выполнена лебедка на УАЗ своими руками, она станет отличным помощником в трудных ситуациях.

Гидравлические лебедки

Можно выделить гидравлические лебедки, которые считаются наиболее сложными агрегатами. Подобные приспособления имеют насос, бак, а также приводной насос.

Самостоятельное изготовление лебедки из стартера

Лебедка своими руками может быть изготовлена достаточно просто. Как было упомянуто выше, наиболее распространены сегодня электрические лебедки. По этой причине стоит рассмотреть, как с использованием самых простых материалов изготовить подобное приспособление самостоятельно. В основе конструкции будет автомобильный стартер. Рекомендуется применять в работе тот стартер, который имеет планетарный редуктор.

Особенности проведения работ

Лебедка своими руками может быть выполнена, если предварительно мастером будут подготовлены некоторые инструменты и материалы. Среди них можно выделить трос, сварочный аппарат, болгарку, стальной лист, электрическую проводку, редуктор, стартер.

Процесс проведения работ

Предстоит изготовить барабан, в основе которого могут быть трубы. К последним следует укрепить щечки. Их толщина должна варьироваться в пределах 5 мм. Нужно создать площадку, в основе которой предпочтительнее использовать листовую сталь, именно на ней будет происходить монтаж всех элементов. На данную площадку предстоит укрепить шайбы, болты, гайки, а также посадочные места под барабан. Использовать при этом следует сварочный аппарат. На следующем этапе нужно произвести сопряжение редуктора с барабаном, первичный вал редуктора должен быть направлен вверх. Стоит отметить, что в работе может быть использован плуг для лебедки, своими руками такую конструкцию можно будет изготовить.

Разновидности ручной барабанной лебёдки

Принцип действия лебёдки основан на законе физики «правило рычага». Момент силы действия равён моменту силы противодействия.

Выиграешь в силе, проиграешь в расстоянии. Архимед собирался перевернуть Землю, если бы ему дали точку опоры. Удлиняя плечо рычага с помощью ручки лебёдки, человек многократно увеличивает силу для поднятия грузов.

Корпус с местом установки лебёдки является точкой опоры, поэтому требует надёжного крепления.

Классическая ручная лебёдка имеет шкив для наматывания троса и ручку, выполняющую роль рычага, с помощью которой осуществляется вращение барабана. Равномерную навивку троса обеспечивает тросоукладчик.

Шкив — колесо, имеющее обод или канавку по окружности.

Для увеличения эффективности приспособления применяются различные виды привода:

Ручная лебёдка с односкоростным шестерёнчатым приводом. К приводному валу барабана лебёдки жёстко крепится большая шестерня. За её зубцы цепляется шестерёнка меньшего размера. Коэффициент усиления будет равён соотношению зубьев шестерней. Для вращения барабана ручного механизма на вал надевается рукоятка, от длины которой зависит, сколько сил потребуется приложить для вращения барабана.
Ручная лебёдка с многоскоростным шестерёнчатым приводом. Шестерёнчатая передача такого типа привода имеет несколько пар шестерней, коэффициенты усиления которых складываются, многократно увеличивая усилие. Оборотной стороной является потеря скорости и увеличение времени перемещения груза. Рукоятка, зацепленная на прямой паре шестерён, позволяет перемещать груз с большой скоростью. При использовании двух пар шестерней увеличим силу в два раза, но потеряем время. Чтобы предотвратить обратное раскручивание барабана, используется стопор, или «трещотка», как элемент храпового механизма.
Храповый механизм — преобразовывает возвратное вращательное движение в прерывисто- вращательное в одном направлении. При прекращении поступательного движения шестерни упираются в стопор, который предотвращает разматывание троса с висящим грузом. Другое название стопора — трещотка, во время работы он трещит, перепрыгивая с одного зуба шестерни на другой. Если необходимо опустить груз, бесполезную собачку откидывают для освобождения от стопора храпового устройства.
Механизм с червячным приводом. Принцип работы червячного механизма заключается в замене одной из плоских шестерёнок винтовой. Преимущество привода — в большом коэффициенте усиления и самостопорящейся конструкции. Винтовая шестерня небольшого диаметра вращает основную. Груз может перемещаться в любую из сторон. Механизм безопасный, сохранность груза обеспечена. Устройство имеет трущиеся поверхности, которые изнашиваются на глазах без использования смазочных материалов. Конструкция компактная, но имеет ограничения по весу. Тем не менее лебёдка востребована на рынке.
С планетарным редуктором. Дорогостоящее устройство с высокой компактностью, с коэффициентом усиления в сотни раз, имеющее до десятка пар шестерней, редко применяется в домашних условиях именно из-за цены.
Блок в рабочей схеме лебёдки. Если требуется переместить груз по горизонтальной поверхности — вытащить забуксовавший автомобиль во время весенней распутицы, то лебёдку устанавливают и закрепляют на полу или столе.

Читать также: Бензопилы штиль модельный ряд

Для того чтобы переместить предмет в вертикальной плоскости — поднять на другой этаж или спустить в яму, требуется дополнительный механизм — блок, который состоит из шкива и подвеса. Через шкив перекидывается ремень или трос, с другой стороны троса устанавливается подвес, на который цепляется груз. С увеличением количества блоков во столько же раз увеличивается усилие передачи, что используется при такелажных работах.

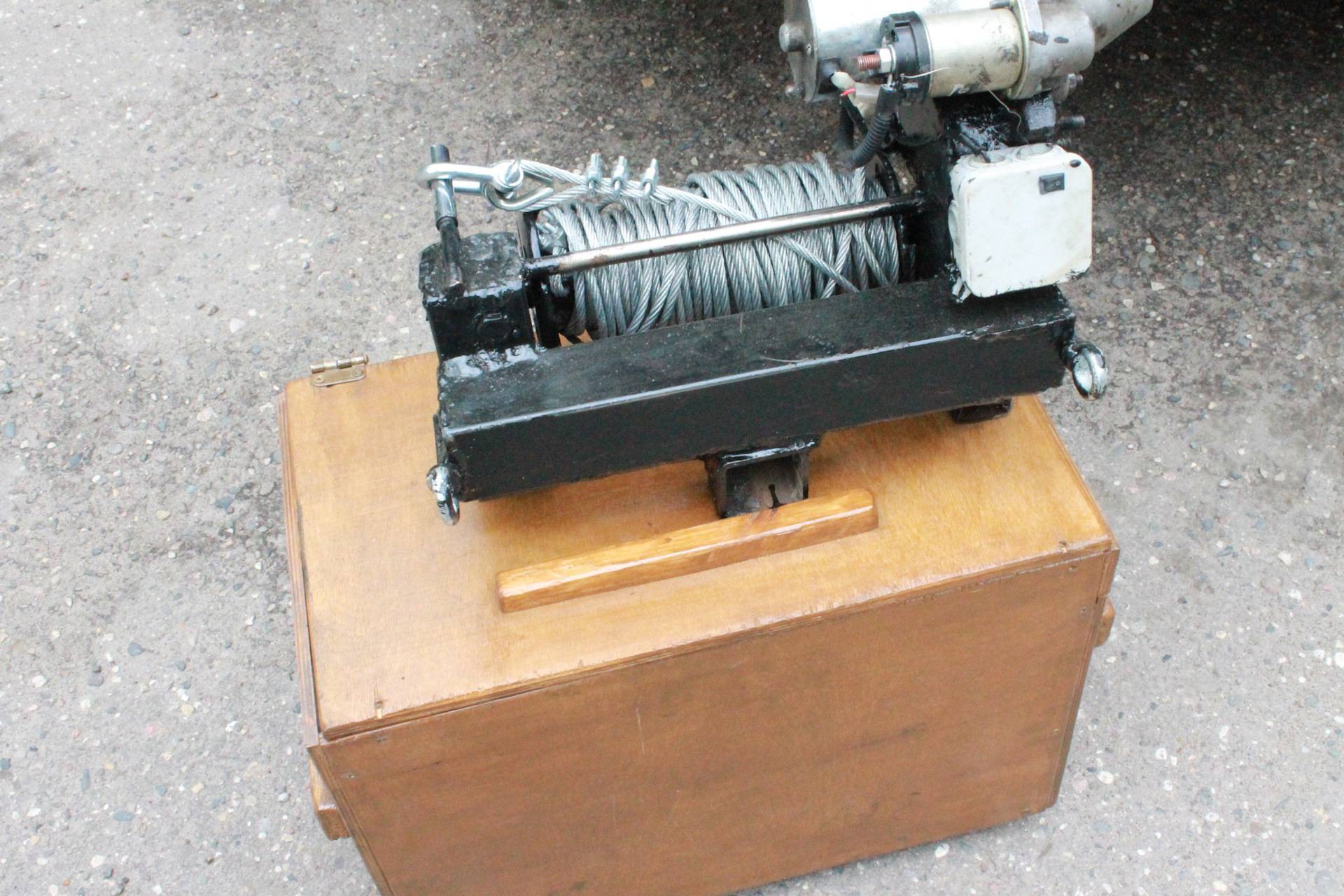

Лебедка из стартера своими руками

Довольно большое распространение получила конструкция, в которой применяется стартер для передачи усилия. Лебедка из стартера своими руками изготавливается в том случае, когда нельзя подобрать наиболее подходящий редуктор. Рассматривая то, как сделать лебедку из стартера своими руками, отметим нижеприведенные моменты:

Создается шасси согласно скаченному или разработанному проекту. Соединение всех элементов проводится сваркой.
Изготавливается барабан. Для этого можно использовать трубу требуемого диаметра, но есть и более сложные механизмы.
Барабан фиксируется на валу со звездочкой, на которую будет передаваться усилие.
Конструкция барабана крепится на корпусе вместе со стартером.
Стартер соединяется с валом.
Проводится подключение источника питания к управляющими блоку, проверяется работа устройства.
Создаются защитные элементы основных механизмов. Не стоит забывать о том, что при движении по пересеченной местности на лебедку может оказываться различного рода воздействие. Качественная защита позволяет существенно продлить срок службы конструкции.
Лебедка устанавливается на автомобиле и проверяется в деле.

Самодельная лебедка из стартера характеризуется относительно небольшими габаритными размерами, а также высокой эффективностью в применении. Именно поэтому она создается чаще других конструкций.

Разновидности подъемных устройств

Общим у блочка для подъема груза и строительного крана является использование идеи увеличения силы – правила рычага. Для того чтобы уравновесить груз на короткой стороне рычага, нужно приложить к длинной его стороне усилие меньше настолько, насколько короткое плечо меньше длинного. Соотношение сил на концах рычага называется передаточным числом.

Уравновесить и даже поднять тяжесть можно с усилием меньше его веса, но проделанный концом длинного рычага путь будет длиннее, чем у короткого, настолько же, насколько меньше сил для подъема было приложено. Выигрыша в работе (F1*L1=F2*L2) нет, но это и не требуется.

Использование закона Архимеда воплощается в разные подъемные механизмы, а как — зависит от назначения подъемника. Конструкции различаются по передаточному числу, принципу передачи усилия, мобильности, прочности, используемой энергии. Самые востребованные для самостоятельного изготовления виды:

полиспасты;
барабанные конструкции;
рычажный механизм.

Что нужно знать для изготовления лебедки?

При производстве лебедок необходимо учитывать нагрузку, которая будет оказываться на конструкцию. Для автомобильных лебедок чаще всего используются устройства, которые способны выдержать нагрузку от 500 кг до 2 тонн. Рычажная лебедка предназначена для поднятия грузов на максимальную высоту до 4 м. Барабанная конструкция может выдерживать от 250 кг до 2 тонн и поднимать предметы до 30-40 м. Рычажные лебедки очень удобны в эксплуатации и распространены при использовании, так как имеют надежный фиксирующий механизм. Барабанная система удобна в использовании при извлечении машины из кювета либо поднятии грузов. Стопорный элемент работает автоматически, поэтому людям, работающим под лебедкой, грозит минимальная опасность.

Ручная лебедка для подъема и опускания груза может быть с использованием 2 видов привода:

многоскоростной;
червячный.

Многоскоростной вариант обладает несколькими парами шестерён, поэтому усилие отличается одним из самых высоких показателей. Одним из главных недостатков является пропорциональное увеличение скорости. Два мешка будут подниматься вверх очень медленно, но при поднятии груза массой более 2 тонн подъем будет быстрым.

При изготовлении собственной лебедки можно просчитать усилия, которые будут оказываться на устройство, и сделать несколько пар шестерёнок съемными.

При создании лебедки с червячным механизмом необходимо учитывать усилия, которые будут прилагаться к провороту ручки. Основным недостатком этого типа оборудования является постоянное трение, оказывающееся на металлические части изделия. Данная конструкция очень часто ломается на месте червячной пары. Также стоит не забывать про регулярную смазку движущихся частей. Не стоит оказывать чрезмерную нагрузку на весь механизм, так как это приведет к преждевременному выходу из строя оборудования.
