Про электрический плиткорез с водяным охлаждением

Устройство и принцип действия электрического водяного плиткореза

Прибор традиционно имеет довольно большие габариты. Он является приспособлением стационарного типа и функционирует благодаря подключению к электросети. Для обеспечения максимального удобства при резке плитки его платформа располагается на высоте около 1 м. Это позволяет мастеру выполнять все необходимые манипуляции стоя, сохраняя удобное положение тела. Дистанцию от пола до рабочего стола можно регулировать, в зависимости от индивидуальных предпочтений.

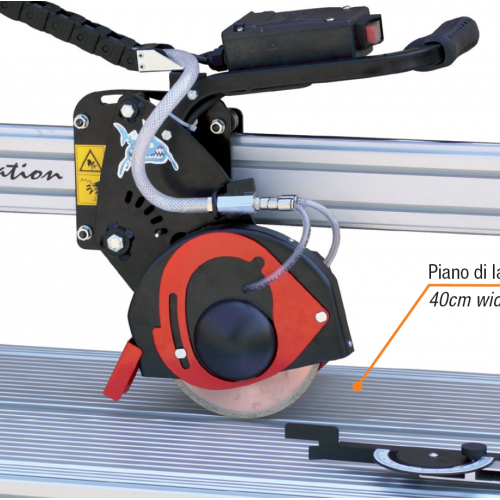

С конструктивной точки зрения, такие устройства имеют определенное сходство с циркулярными пилами. Прибор состоит из нескольких основных элементов, среди которых: электрический двигатель, режущий круг, рабочая поверхность и станина. А также плиткорез такого типа оснащается системой регулировки функциональной части и специальными фиксаторными приспособлениями.

Обратите внимание! В качестве основного режущего элемента в таких устройствах, как правило, применяется алмазный диск. Система охлаждения функционирует довольно просто и обеспечивает подачу жидкости в точку соприкосновения режущего приспособления с керамическим изделием. Благодаря высокому качеству алмазных дисков для плиткорезов, приборы можно использовать для обработки различных материалов, таких как: керамогранит, камень, бетон, стекло и т

Благодаря высокому качеству алмазных дисков для плиткорезов, приборы можно использовать для обработки различных материалов, таких как: керамогранит, камень, бетон, стекло и т. д

Система охлаждения функционирует довольно просто и обеспечивает подачу жидкости в точку соприкосновения режущего приспособления с керамическим изделием. Благодаря высокому качеству алмазных дисков для плиткорезов, приборы можно использовать для обработки различных материалов, таких как: керамогранит, камень, бетон, стекло и т. д.

Электрический плиткорез с водяным охлаждением имеет систему остужение алмазного диска, для того, чтобы обеспечить более длительный срок его службы

Как правильно выбрать плиткорез?

Среди электрических плиткорезов выделяется две разновидности: с нижней и верхней подачей диска.

Инструменты с расположением диска снизу отличаются компактностью, их проще перевозить. У такого агрегата нет ограничений по размеру материала, но фиксировать его придётся руками. Глубина реза ниже, чем у “верхнедисковых” моделей.

Плиткорезы с верхней подачей диска стоят дороже, имеют большие габариты и чаще используются стационарно. Они открывают много возможностей для качественной нарезки облицовочного материала:

есть возможность реза под углом в 45 градусов;
регулируемая глубина реза;
есть фиксирующие элементы.

Мощность

Мощность определяет какого характера материал плиткорез освоит при нарезке. Простой керамической плитке хватит 750-1500 Вт, а отделочному камню потребуется 2000 Вт.

Размер диска

Чем выше мощность изделия, тем больше размер диска и габариты самого плиткореза, так как предполагается работа с крупным и тяжёлым материалом.

При мощности до 1500 Вт достаточно диска 230-250 мм, если же мощность выше, то устанавливается диск 350 мм.

Длина/глубина реза

Обычно глубина реза составляет 40-110 мм

Если вам предстоит работа с мрамором или гранитом, обратите внимание на устройства с диском 350 мм, они дают рез до 135 мм

Стационарные станки с верхним расположением двигателя

Электрический плиткорез такого типа — профессиональный инструмент. Он некомпактный, относительно дорогой и конструктивно сложный. Различают два вида «верхнеприводных» станков с водяным охлаждением:

Мостовые. Режущая часть подвижна, перемещается по направляющим.
Консольные. Подвижна платформа, консоль фиксирована.

DeWALT D24000 имеет подвижный суппорт на станине. Очень компактен в сложенном виде. Мощность 1,6 кВт, скорость вращения — 4200 об/мин. Примерная стоимость — 62 000 рублей.

наличием насоса;
возможностью реза под углом в 45 градусов;
регулировкой высоты пропила;
наличием фиксаторов, направляющих и шин;

Особое внимание уделяйте всем деталям конструкции, от них зависит качество итоговой работы. Подробней об основных узлах ниже

Китайский электрический плиткорез Sturm tc9822u с верхним двигателем подходит для распила плитки, стекла, мрамора, гранита. Мощность 1,2 кВт, скорость вращения 2900 оборотов/мин. Максимальная длина реза 920 мм, глубина — 48 мм. Стоимость такого аппарата — 17—18 тысяч рублей.

Производитель плиткореза Корвет 468 – Россия (ЭНКОР). В линейке имеются станки и с нижним расположением мотора, и с верхним. Максимальная длина и глубина реза – у плиткореза Корвет 468 и составляют 920 и 60 мм, соответственно. Есть модели с лазерным указателем, облегчающим точную подрезку. Объединяет российские станки прочный корпус, стабильная конструкция подвижных узлов и эффективные электронные и гидросистемы. Примерная цена этой модели — 28 000 рублей.

Характеристики, связанные с работой силовых узлов

Скорость вращения

Высокая частота оборотов шпинделя здесь не играет значимой роли. Чтобы распил был эффективным с точки зрения качества и количества, алмазному диску хватает 2–3 тысяч оборотов в минуту на холостом ходу.

Мощность двигателя

Этот параметр важней, и тем больше, чем габаритней плита. Кафельной плитке хватает 750–1500 Вт, тогда как гранит и мрамор требуют пару киловатт. Диаметр алмазного диска напрямую связан с мощностью: в первом случае рез обеспечивается при диаметре 230–250 мм, во втором понадобится 350-миллиметровый круг. От мощности зависит и размер станка, если не планируете работать с камнем, не покупайте агрегат с весом под сотню килограмм.

Высота реза

Это один из важнейших факторов. Электрический плиткорез и приобретается, исходя из предполагаемой толщины облицовочного материала. Упомянутых 350 мм хватает, чтобы обеспечить распил плит толщиной до 135 мм. Профессиональный плиточник, не специализирующийся на камне, в таких показателях не нуждается. Работа «на грани» не рекомендуется по причине возможного перегрева плит, ухудшения качества реза (сколы и пр.) и заклинивания диска.

Обычно глубина реза колеблется в диапазоне 40–110 мм, а кроме того, высота регулируется.

Электроника

Вырез под розетку.

Механические характеристики

От габаритов платформы зависит максимальный размер обрезаемой плитки. Станки, рассчитанные на резку камня, обладают внушительными форматами. В паспорте плиткореза указывают возможную длину реза, но по факту она немного меньше. Убрав фиксаторы, можно увеличить показатели, но в этом случае снижается удобство работы и повышаются риски. В некоторых моделях стол расширяется за счёт опорных скоб или откидных дополнительных платформ.

Возможности угловой резки

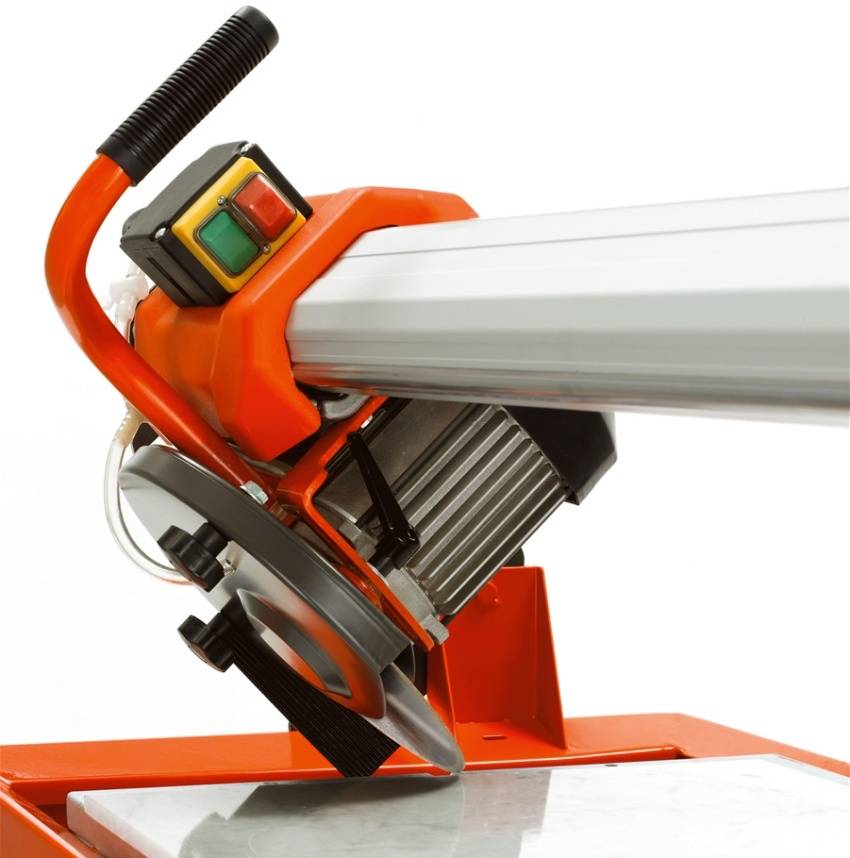

Профессиональный электрический плиткорез может резать под углом в 45 градусов. Однако некоторым станкам доступны и промежуточные углы. Это, а также стабильность опорной системы — один из факторов, определяющих качество станка.

Подача воды

эффективность водоотвода;
величина циркуляции воды;
наличие отсеков для сбора отходов;
регулировка форсунок;

Общие принципы хорошо подкрепить примерами.

Вывод обзора субъективен, но… На наш взгляд, наиболее удобный плиткорез — электрический, с верхней ориентацией двигателя и подвижной режущей частью

Обращайте внимание на все детали:

комфорт регулировки систем;
удобство транспортировки;
возможность менять диаметр диска;
обзор рабочего пространства;
лёгкую замену круга;
качество и длину кабеля;

От нюансов зависит эффективность вашей работы. Попрактикуйтесь вначале на учебных плитах, навык качественного реза придёт совсем скоро.

Советы по эксплуатации инструмента

Плиткорез из болгарки — это несложный в эксплуатации инструмент, но, как и в случае с любым электрическим оборудованием, при работе с ним следует соблюдать следующие правила техники безопасности.

Выполнять резку плитки необходимо по направлению от себя, не создавая при этом слишком сильного давления.
Начинать распил рекомендуется с внешней стороны плитки.
Если вам нужно разрезать кафель, то его лучше зафиксировать специальными щипцами. Это позволит выполнить работу более качественно.
Категорически запрещается работать с инструментом в нетрезвом состоянии или после принятия антигистаминных препаратов, поскольку это может стать причиной травматизма.
Если вы раньше никогда не работали с таким оборудованием, то перед началом резки плитки рекомендуется немного потренироваться, чтобы ненароком не испортить ее.
Чтобы линия реза была идеально ровной, на плитке нужно прочертить прямую линию простым карандашом.
Резать плитку необходимо в защитных очках, чтобы не допустить попадания в глаза пыли или мелкой крошки.

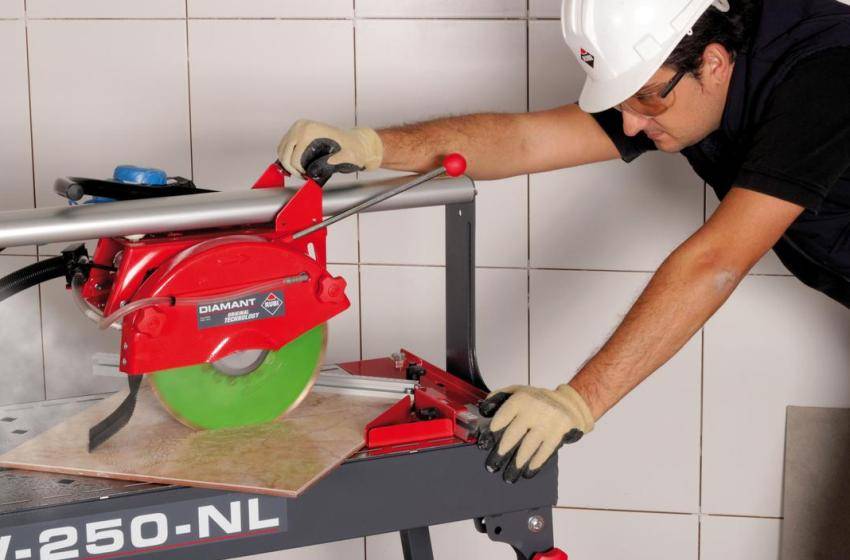

Как резать плитку плиткорезом с водяным охлаждением?

Резка плитки – серьезный процесс, поэтому перед тем как приступать к работе рекомендуется ознакомиться с некоторыми нюансами. Все электронные агрегаты, которые включают в себя водяной контур, имеют определенную последовательность резки облицовочных материалов.

Функциональная часть водяных плиткорезов представлена алмазным кругом. Использование такого режущего элемента позволяет ускорить быстро и с высокой точностью выполнять довольно большие объемы работ. При распиле необходимо запомнить, что облицовочное изделие нужно двигать по направлению к диску.

Для того чтобы избежать заедания режущего диска и минимизировать процент вибрации, его нужно фиксировать на столе. Вода, скапливающаяся в резервуаре во время работы, постепенно загрязняется, поэтому необходимо вовремя ее менять.

Давить на обрабатываемое изделие лучше всего с обеих сторон. Это позволит исключить вероятность перекоса и образования сколов. В некоторых случаях алмазный круг может заклинивать. Причем это не зависит от стоимости агрегата и его качества.

Во время процесса резки давить на плитку надо с определенным усилием, оно будет зависеть от ее состава, толщины и плотности

И, конечно, не стоит забывать про элементарные предосторожности во время работы с таким инструментом. Техника безопасности учитывает использование специальных очков для защиты глаз, а также наушники от шума

Как резать плиткорезом под углом: рекомендации

Обработка облицовочных материалов под прямым углом не является очень сложной. Больше проблем и вопросов (особенно у начинающих мастеров) вызывает нарезка плитки по диагонали. Стоит сразу же отметить, что ручные модели не приспособлены для таких операций, поэтому потребуется использовать электронный агрегат с водяным контуром.

Смена угла в таких устройствах производится за счет изменения позиции режущей головки. Для ее фиксации применяются специальные винты. В зависимости от того, какие углы наклона могут использоваться при работе с плиткой, все электроплиткорезы подразделяются на три разновидности:

режущие только под прямым углом (90°);
позволяющие обрабатывать плитку под двумя фиксированными углами (90 и 45°);
функционирующие в диапазоне от 45 до 90°.

Габариты рабочей плоскости позволяют резать плитку не только стандартных размеров (30х30 см), но и изделия, длина и ширина которых достигает 1 м. Длинный стол является одним из характерных признаков профессионального плиткореза. Однако разные модели отличаются друг от друга и, прежде всего, необходимо смотреть на их рабочие характеристики.

Практически все модели электрического плиткореза могут выполнять рез плитки и керамогранита под углом до 45 градусов, но для разных материалов надо подбирать свой диск

При диагональном распиле плитки необходимо быть очень внимательными, чтобы исключить вероятность возникновения сколов. Специалисты не рекомендуют очень сильно давить на облицовочное изделие при его обработке.

Таким образом, существует несколько разновидностей электронных плиткорезов, каждая из которых подбирается в зависимости от назначения

При выборе этого устройства стоит обратить внимание на его наружные элементы. Они не должны иметь повреждений

А также рекомендуется изучить паспорт электрического плиткореза. Отзывы о разных моделях можно без труда найти в интернете на профильных форумах.

В чем отличие от простых?

Резка – дело пыльное, отсюда возникает вопрос с устранением мелких частичек. С этой целью существуют жидкостное охлаждение для камнерезных станков. При работе на стол подается вода, с помощью чего охлаждаются детали, оседает пыль, а также смазывается зона резки. Это позволяет добиться быстрой и чистой работы и ровного среза, без сколов и дефектов глазури.

Подобный станок обладает другим, не менее важным свойством, а именно препятствует перегреву диска, что в свою очередь:

Повышает эксплуатацию алмазного диска.
Позволяет работать с разными типами материалов.

Значительно повышает качество работы и позволяет сделать больше за то же время.

Отсюда вытекает и более высокая стоимость станка, и специфичность его обслуживания. Такой плиткорез будет требовать тщательного контроля уровня воды в емкости.

Ручные плиткорезы также предотвращают образование пыли, но специализируются лишь на резке кафеля и керамики.

Расходные части для электрического плиткореза

Качественная работа плиткореза обеспечивается исправными деталями и своевременной сменой расходников

На что обращаем внимание прежде всего?. Режущий элемент, диск – то, чем разрезается отделочный материал

Подбирайте его в соответствии с параметрами вашего плиткореза

Цены за диск сильно отличаются – от 100 до 3500 руб

Подбирайте его в соответствии с параметрами вашего плиткореза. Цены за диск сильно отличаются – от 100 до 3500 руб

Режущий элемент, диск – то, чем разрезается отделочный материал. Подбирайте его в соответствии с параметрами вашего плиткореза. Цены за диск сильно отличаются – от 100 до 3500 руб.

Ножки для установки. Складные ножки помогут установить прибор на удобную для работы высоту. Стоимость приспособления – 3000-8000 руб.

Роликовый резец мин.имизирует вибрацию ролика при нарезке. Цена детали – 800-2500 руб.

Линейка для плиткорезов, подбирается под конкретную модель. Стоимость дополнительной линейки – 300-500 руб.

Классификация и основные критерии выбора плиткорезов

Какие виды электрических плиткорезов существуют и чем они отличаются?

Электрические плиткорезы различают по месту расположения двигателя. Он может находиться в верхней, или в нижней части инструмента — это влияет на характеристики плиткореза.

Инструмент, мотор которого расположен в нижней части корпуса, более компактный и удобный в использовании. Данный агрегат оснащен небольшой емкостью для воды, которая способствует охлаждению диска. Но подходит он преимущественно для мелких ремонтных работ (поскольку позволяет обработать небольшое количество плиток).

Более надежным и качественным является плиткорез электрический с водяным охлаждением, мотор которого размещен в верхней части инструмента. Он производит порезку плиток более точно. Слабым местом данного инструмента являются режущие диски, которые быстро изнашиваются. Поэтому лучше приобрести модель, которая не требует частой замены запчастей.

В чем преимущество плиткореза с водяным охлаждением?

Водяной плиткорез обладает следующими преимуществами:

производит высокоточный, ровный и аккуратный рез. По сравнению с ним ручной инструмент ломает плитку, болгарка делает сколы, а электрические модели без охлаждения не дают гладкого края;
возможность резать под углом. Данная опция не предусмотрена ни в каком другом инструменте для порезки кафеля. Плитка, подрезанная под углом 45˚, используется для облицовки углов стен;
скорость порезки. Электрический плиткорез с водяным охлаждением позволяет справиться с большим объемом работ в несколько раз эффективнее, чем обычный инструмент для порезки плитки;
возможность произвести порезку даже самого твердого кафеля (подходит также для керамогранита);
осуществление фигурного реза;
выполнение работ по подрезке плитки без пыли и мусора.

Существует ли какая-то классификация плиткорезов профессиональных?

Плиткорезы для профессионалов бывают:

ручными;
электрическими.

Ручные плиткорезы профессиональные используются для обработки небольшого количества плиток, когда не требуется высокоточная порезка. Чаще всего они применяются в домашних условиях, на даче.

Если предстоит большой объем работ с плиткой (облицовка фасадов зданий), или нужна высокоточная порезка элементов, в таких случаях используют профессиональные плиткорезы электрические. Они позволяют производить порезку плиток максимально точно, быстро, с минимальным количеством отходов. Чтобы инструмент не перегревался, его оснащают системой водяного охлаждения. Принцип работы такого инструмента не меняется, но вода продлевает срок эксплуатации алмазного диска, снижает образование пыли. Существую модели, где резервуар следует наполнять вручную, а также с автоматической подачей воды.

По каким критериям выбирают ручной плиткорез?

Плиткорез ручной — самый простой инструмент для порезки плитки, который работает в механическом режиме

При выборе ручной модели плиткореза следует обратить внимание на:

прочность рамы — качественный инструмент должен иметь прочный и жесткий нескользящий каркас, мощный рычаг, крепкую ручку;
материал изготовления режущего ролика — самые практичные изделия из твердосплавной стали с алмазным покрытием;
плавность хода — в устройство добротных плиткорезов входят подшипники, способствующие плавному скольжению резца;
длину инструмента — длина реза плитки может составлять 100-750 мм, поэтому лучше не экономить, а купить универсальный инструмент;
наличие угломера — это даст возможность закреплять плитку под разным углом.

Ручные плиткорезы профессиональные могут иметь дополнительные опции. Перед покупкой следует непременно испытать инструмент.

На что обратить внимание перед тем, как выбрать плиткорез электрический?

В отличие от ручных приспособлений для порезки плитки, электрические — более мощные. Чтобы инструмент прослужил вам долго, необходимо знать, как выбрать электрический плиткорез правильно.

Выбор плиткореза электрического осуществляется по ряду факторов:

надежность конструкции — инструмент должен иметь качественный прочный корпус без каких-либо повреждений и трещин;
мощность;
возможность качественной порезки плитки под углом, регулировки глубины реза;
наличие и доступность замены запасных частей;
материал изготовления режущего диска — наиболее качественным и износостойкими являются алмазные диски;
размер инструмента — он должен резать плитку необходимых вам габаритов;
условия гарантийного обслуживания и ремонта.

Все эти факторы влияют на стоимость оборудования. Цена качественного инструмента не может быть низкой.

Преимущества водного охлаждения

Из продемонстрированного выше видеоматериала можно заметить, что система водоснабжения плиткореза состоит из шланга , подключенного к резервуару с водой . Вместе с включением оборотов на режущем лезвие включается также и насос, набирающий воду.

В дальнейшем, эта вода поступает режущуюся плитку. Это не только предотвращает перегрев алмазного лезвия, но и не допускает пылеобразования при резке. Связанно это с тем, что частицы воды, соединяясь с пылью, образованной при резке, моментально опускают ее на сам плиткорез.

Под поверхностью для резки плитки находится небольшой резервуар, высотой до 10 сантиметров, в который и стекает с лезвия вода вместе с пылью. После выполнения всех необходимых работ данная использованная вода при помощи шланга сливается. Данный резервуар также следует периодически чистить от скопившихся там микрочастиц порезанной плитки и пыли.

Следует также упомянуть о возможности автономной работы таких инструментов по резке плитки. В таком режиме работы подающий воду шланг подсоединяется к резервуару с водой, расположенного под рабочей плоскостью.

Таким образом, используя сравнительно небольшое количество воды, можно делать максимальный объем работы, благодаря тому, что вода движется в плиткорезе по замкнутому циклу. Для этого необходимо лишь налить перед работой в данную ванночку достаточное количество жидкости и подключить к ней трубку, подающую воду.

Рекомендуем прочитать:

Рейтинг лучших электрических плиткорезов с водяным охлаждением

Выбрать инструмент по характеристикам, это только половина правильного дела. Одинаковыми параметрами обладает много плиткорезов. Теперь наступает тот момент, когда среди похожих аппаратов нужно определить лучшую модель. Представленный рейтинг 2019 водяных электрических плиткорезов поможет осуществить правильный выбор.

На видео обор одного из популярных плиткорезов:

Лучшие ручные электрические плиткорезы

К категории ручных электрических моделей относится инструмент, по функциональности напоминающий болгарку. Профессионалы редко пользуются такими плиткорезами из-за большой погрешности распила и обильного количества пыли. Однако для бытового пользования инструмент отлично подойдет.

STURM TC9811

Китайский плиткорез с хорошей функциональностью за 2600 рублей

Плюсом компактного и мощного плиткореза является наличие водяного охлаждения. Алмазный круг позволяет сделать ровный пропил. Плитка никогда не треснет от перегрева. Имеется возможность распила под углом 45 о. Электрическая модель многофункциональная. Ее при необходимости можно использовать для нарезки штробы.

BORT BHK-110-S

Китайский плиткорез стоит около 2500 рублей

Среди топ лучших электрических плиткорезов ручного типа в лидерах держится китайский инструмент мощностью 1,2 кВт. Модель работает с режущими кругами диаметром 110 мм. Шпиндель развивает скорость до 12000 об/мин. Электрический инструмент способен резать плитку и керамогранит. При необходимости плиткорез можно использовать вместо циркулярной пилы, установив соответствующий круг по дереву.

MESSER M125

Качественный германский плиткорез стоит около 14800 рублей

По параметрам электрический ручной инструмент относится к профессиональному классу. Плиткорез оснащен шлангом и бачком для воды. Высокую производительность обеспечивает мотор мощностью 1200 Вт. Шпиндель развивает скорость до 12000 об/мин. Максимальный диаметр алмазного круга – 125 мм. Плиткорез является хорошим помощником для профессионального плиточника, когда приходится выполнять большие объемы работ.

Лучшие электрические стационарные плиткорезы

Станки считаются самым эффективным инструментом, где предусмотрены все нюансы удобной и качественной резки. Единственным недостатком является высокая стоимость, увеличенные габариты и вес. Станки чаще всего предназначены для профессионального применения.

ELITECH ПЭ 1200/12

Отечественная модель производится в Китае, а средняя ее стоимость достигает 26000 рублей

Производительный плиткорез считается профессионального типа. Под прямым углом на станке можно сделать пропил глубиной до 52 мм. Мощность двигателя 1,2 кВт. Частота вращения шпинделя достигает 2950 об/мин. Плиткорез работает с алмазными кругами диаметром до 250 мм. В зависимости от назначения диски ставят меньшего размера, но с внутренним посадочным гнездом диаметром 25 мм. Минусом считается большой вес электрического станка – 64 кг.

FUBAG MASTERLINE 6 STAR – 660

Станок германских производителей стоит 20800 рублей

Электрическая модель по функциональности вытеснила из рейтинга более дорогостоящие плиткорезы. Удобство продумано во всем. Производитель даже предусмотрел шторку, препятствующую разбрызгиванию грязи во время резки. Плюсом является небольшая масса станка – 40 кг. При необходимости его легко переставить на другое место. Производитель дает 2 года гарантии на свое оборудование.

DIAM SPMAX-250/1.5

Плиткорез за 35500 рублей выпускают в Китае, но производителем считается Южная Корея

Электрический станок для резки плитки популярен из-за функциональности. Имеется возможность резать под углом, каретка регулируется по высоте. Для плитки предусмотрены надежные фиксаторы. Плиткорез оснащен мотором мощностью 1,5 кВт. Максимальная длина реза – 900 мм. Под углом 42 и 45о глубина пропила достигает 60 мм. Инструмент считается профессионального направления.

Делаем плиткорез сами

Как вы уже поняли, самым востребованным решением будет ручной плиткорез. Именно его конструкцию мы осветили подробнее остальных, и именно его мы попробуем собрать своими руками. В рассматриваемом случае мастер изготовит плиткорез, который способен резать плитку в 120 см. Вы можете сделать более компактный вариант.

Таблица. Пошаговая инструкция по изготовлению ручного плиткореза.

Фото, шаги
Описание

Шаг 1. Подготовка материалов
Для работы нам понадобится 4 прямоугольных трубы сечением 50*30 см, пластины металла, стальные уголки, шпилька, болты, подшипники и прочее.

Шаг 2. Заготовки для направляющей
Направляющая рельса будет состоять из двух труб длиной по 130 см. Отрезаем их при помощи болгарки, предварительно разметив прямоугольные трубы с четырех сторон карандашом и угольником. Резка также выполняется с каждой стороны по отдельности, чтобы все было максимально ровно.

Шаг 3. Шлифование рельс
Выбираем сторону трубы с наименьшим закруглением и шлифуем ее, чтобы ничего не мешало, той же болгаркой или дрелью, установив соответствующую насадку. Это будет внутренняя часть направляющей, в которой будет перемещаться каретка. Совет! Рекомендуем обработать трубу сразу со всех сторон, чтобы ваше произведение было прекрасно и с эстетической точки зрения.

Шаг 4. Изготовление станины
Для станины также понадобятся две трубы, которые обрезаем в такой же размер и шлифуем. Устанавливаем между ними металлическую полоску, которая послужит изломом, и свариваем это все воедино. Сначала прихватываем детали с торцов, после чего переворачиваем элемент и точечно проходим по всей длине.

Шаг 5. Соединение станины с салазками
Следующий этап включает в себя сразу несколько моментов. 1. К станине с торцов приваривается по шпильке. 2. Делаются салазки – две трубы соединяются так, чтобы между ними оставался зазор в 4,5 мм. 3. К направляющей сверху и снизу привариваются гайки, в которых высверливается резьба. Можно заменить их пластинами с отверстиями. 4. Собирается конструкция таким образом, чтобы между гайками поместилась еще одна, независимая, с помощью которой будет регулироваться высота салазок. 5. Устанавливается контргайка для четкой фиксации направляющей в одном положении.

Шаг 6. Делаем втулки под подшипники
Каретка у нас будет изготовлена из 4-миллиметрового листа нержавейки, к которой будет прикреплено режущее колесико. Бегать каретка будет за счет подшипников, осью которых послужат болты. Болты в подшипниках люфтят, поэтому делаем промежуточную втулку из обычных гаек, стачивая болгаркой все грани. Используем для этого зафиксированную дрель и болт, зажатый в ее патроне. Все очень просто и делается быстро.

Шаг 7. Сборка направляющей
Предварительно собираем подвижный элемент. Компонуется он в следующей последовательности: болт; втулка; подшипник; две переходные гайки, между которыми потом будет зажата каретка; втулка; подшипник; гайка.

Шаг 8. Все детали для сборки каретки
Основание каретки на фото находится слева. Из куска нержавейки вырезана деталь, к которой сверху приварена гайка, а снизу насверлены отверстия под подвижные детали.

Шаг 9. Начало сборки каретки
Режущее колесико на подшипнике крепится между двумя кронштейнами, после чего все стягивается болтовыми соединениями.

Шаг 10. Соединение элементов в одну систему

Устанавливаем режущее колесико на каретку. Дальнее крепление (большой болт) – это механическая часть, которую мы предварительно собирали до этого

Интересно! Обратите внимание, что колесико может быть установлено в двух положениях.

Шаг 11. Фиксация разделителя
Крепим последний элемент конструкции – разделитель

Напомним, что им мы ломаем плитку при нажатии. Совет! На фотографиях показана подробная сборка для лучшей видимости. Вы же должны будете ее сделать сразу на самом станке, иначе просунуть внутрь каретку не получится.

Шаг 12. Готовый плиткорез
Вносим последние штрихи в нашу конструкцию: · приделываем рукоятку – в примере мастер использовал кусок полипропиленовой трубы; · приклеиваем отрезки вспененного теплоизолятора в качестве мягкого основания станины; · устанавливаем фиксатор на каретку над рельсами, чтобы она не проскальзывала. Кстати, сверху также можно было бы поставить подшипники для лучшего скольжения.

Работа по изготовлению такого плиткореза непроста и требует от исполнителя определенных навыков токаря, однако при наличии всего этого, а также свободного времени, можно сделать очень качественный рабочий инструмент. Недостаток у такого красавца, пожалуй, один – он будет очень тяжелым.
