Как определить марку стали

Как отличить нержавейку от алюминия?

Получить первую информацию о металле помогут элементарные знания химии и немного смекалки.

1. Определение отличий с помощью магнита

Два рассматриваемых материала визуально похожи друг к другу. Если при присоединении к элементу магнита от не прилипает, значит это точно не алюминий (Al). Изучаемый образец может быть нержавеющей сталью, в котором имеется незначительное содержание Ni. Если же в нем преобладает хром или купрум, он также не будет магнитится и придется воспользоваться другой методикой.

1. Распознавание по маркировке

Многие из нержавеющих изделий, выпускаемых отечественными производителями, содержат информацию в виде маркировки. Наличие на них аббревиатуры «нерж» свидетельствует о том, что это нержавейка, а не алюминий.

1. Определение с использованием бумаги

Самый бюджетный и распространенный способ. Для его применения понадобится чистый плотный лист бумаги белого цвета. Методика используется для распознавания металла в домашних условиях. Перед тем как найти различия, необходимо очистить поверхность материала от загрязнения, жирных масел и налета. Далее, посредством максимального нажатия необходимо листом бумаги провести по очищенной части металла. Если это нержавейка, на белоснежном дисте не останется следов, если это алюминий – появятся серые пятна.

1. Определение по цвету

Визуально определить материал изготовления сложно, поскольку 2 металла очень схожи между собой. Если повнимательнее присмотреться к изделиям можно заметить еле видный блестящий оттенок, свидетельствующий, что перед вами нержавейка.

У изделия из (Al) серый или беловатый оттенок будет иметь матовую поверхность, а после обработки шлифовкой появится оксидная пленка.

1. Распознавание металла по механическому воздействию

Для получения максимально точных показателей, методику следует применять в вечернее или ночное время. Ударьте по поверхности металла твердым предметом. Если это нержавейка – появится явно-выраженная искра, в алюминиевом изделии такого эффекта не будет наблюдаться.

1. Определение с помощью физико-химических показателей

Показатели теплопроводности алюминия намного лучше, чем у нержавеющей стали. Примером тому является быстрое нагревание жидкости при одинаково созданных условиях.

Показатели теплопроводности (Al) составляет 660 градусов, у нержавейки – 1800 градусов. При достижении 700 градусов, первым расплавится алюминиевое изделие. Расплавить второе изделие самому, без наличия условий промышленного предприятия, невозможно.

1. Химические методы распознавания

Как отличить 2 идентичных металла – поможет натриевая или калиевая гидроокись. Обработайте им поверхность изделия. Если после этого металл останется без изменений, значит, вы имеете дело с нержавейкой. В другом случае – это стопроцентный алюминий. Обработка элемента медным купоросом также позволит определить разновидность металла. Если это нержавейка – на ней не останется никаких следов химического воздействия.

Также можно поэкспериментировать кислотой, которой может быть даже сок лимона. Воздействие кислоты на алюминиевую поверхность спровоцирует ее видоизменение, чего не может быть с нержавейкой.

Общие понятия о марках стали

Будем рассматривать маркировку, которая была разработана еще в СССР и сейчас активно применяется на территории России и во всех странах ближнего зарубежья. Она универсальна тем, что включает все классы, которых очень много. Основные моменты:

• Номер присваивается всей партии, проставляется клеймо (краской, путем гравирования) на каждое отдельное изделие. Он состоит из цифр и букв, символов нет.
• Иногда в самом начале указывается сокращение «Ст», то есть «сталь», но это совсем не обязательно.
• Обычно начальные цифры указывают на сотые доли углерода, при этом литера, обозначающая это вещество, не ставится, поскольку углеродистость – одна из основополагающих характеристик сплавов. Например, если указано 20, то содержание 0,2%.

Теперь более подробно на примере:

Мы имеем буквы (русские или латинские, как в образце), они обозначают легирующие элемент, который находится в составе. Если вам нужен метод определения марки металла без справочников, то нужно будет заполнить наиболее распространенные сокращения:

• А – азот.
• Н – никель.
• Х – хром.
• Т – титан.
• К – кобальт.
• В – вольфрам.
• Ц – цирконий.
• С – кремний.
• Д – медь.
• Б – ниобий.
• Г – марганец.
• Ю – алюминий.

Более полный перечень можно найти в нормативных документах. Кстати, интересно, что ГОСТы по изготовлению стальных сплавов, принятые еще в Советском Союзе, действуют до настоящего момента, как и правила маркировок. Всего номенклатура насчитывает более 1500 индивидуальных значений – именно столько разновидностей металлов данной категории изготавливается во всем мире. Не удивительно, что в таком многообразии очень сложно на глаз определить, какой именно материал находится в руках.

С буквами мы разобрались, теперь цифры. С ними все просто – первая по счету принадлежит углероду, а дальше читаем слева направо: литера, а за ней цифровое указание – какая доля (в процентном соотношении) вещества находится в составе.

Но, кроме обозначения химических элементов, можно встретить и другие, порой непонятные буквы. Они могут свидетельствовать о наличии особых свойств, а также о принадлежности к какой-либо категории. Рассмотрим, как проверить марку стали по этим обозначениям, ниже.

Качество материала

Помимо специально введенных в точной пропорции добавок, которые улучшают качество сплава, есть вредные примеси – они находятся в растворе при выплавке без намерений металлургов. Обычно это неметаллы, которые оказывают негативное влияние. Так, например, фосфор делает металл очень ломким при понижении температуры, а сера приводит к образованию трещин при нагреве. Поэтому от этих и других элементов (кислород, излишки азота) стараются избавиться, и чем их меньше в образце, тем выше его качество. Стать может называться:

• обыкновенной, тогда в самом начале проставляется «Ст», это значит, что примесей находится в количестве 0,06-0,07%;
• качественной – никаких особых пометок не ставится, содержание веществ – до 0,035%;
• высококачественной – в конце маркировки будет стоять «А» (не путать с азотом), это значит, что не более 0,025% вредных элементов;
• особо высококачественной – название заканчивается литерой «Ш», а процентное содержание не превышает 0,02%.

Кроме того, при работе с обыкновенным классом качества необходимо еще учитывать категории – от 0 до 6. Так получается уже «Ст» с цифровым индексом. Чем ниже цифра, тем качественнее, с точки зрения примесей, состав.

Еще одно важное понятие – это степень раскисления. Это показатель, который отображает поведение металла в расплавленном состоянии

Это зависит от того, как выводится кислород из раствора. Согласно этой классификации, сплавы могут быть:

• Спокойные (СП в маркировке), они застывают без газовыделения. В них есть содержание марганца, кремния или алюминия.
• Полуспокойные (ПС), которые раскисляются двумя этапами из-за одержащегося углерода.
• Кипящие (КП). В процессе их нагрева активно происходит выработка углекислого газа, который восходит к поверхности пузырьками и застывает таким образом.

А если вы имеете дело с легированной сталью, то можете наткнуться на специализированные обозначения, для примера приведем несколько сокращений:

• Ш – шарикоподшипниковое назначение.
• Р – быстрорежущая сталь для изготовления инструментов.
• А – автоматная специализированная.
• Э – электротехническая, она же очищенная фактически от любых примесей, более 99% – сплошное железо.

Металлы: виды и свойства

Большинство элементов можно рассматривать как металлы. Они сгруппированы в середине в левой стороне таблицы. Металлы бывают щелочные, щелочноземельные, переходные, лантаноиды и актиниды.

Все они имеют несколько общих свойств, это:

• твердое вещество при комнатной температуре (за исключением ртути);
• обычно блестящее;
• с высокой температурой плавления;
• хороший проводник тепла и электричества;
• с низкой способностью к ионизации;
• с низкой электроотрицательностью;
• податливый (способный принимать заданную форму);
• пластичный (можно вытянуть в проволоку);
• с высокой плотностью;
• вещество, которое теряет электроны в реакциях.

Как определить марку стали

Существует просто огромное количество различных вариантов исполнения стали, каждая марка характеризуется своими определенными особенностями. Если производитель не провел маркировку, то узнать особенности металла можно только при самостоятельном проведении различных тестов. Об этом далее поговорим подробнее.

Как определить марку стали

Методы определения марки стали

Довольно распространенным вопросом можно назвать то, как определить марку стали. Выделяют несколько распространенных методов:

1. Первый предусматривает снятие стружки с поверхности, для чего может использоваться зубило. При высокой концентрации углерода она будет короткой и ломкой. Снижение показателя становится причиной повышения пластичности. Однако, точно определить марку подобным методом не получится.
2. Второй метод предусматривает закалку изделия, после чего приходится проводить надпилы. Если до закалки и после материал пилится просто, то в составе небольшое количество углерода. За счет повышения концентрации углерода после обработки поверхность становится слишком твердым.
3. Определение марки стали по искре основывается на визуальном осмотре искр, которые образуются при обработке поверхности точильным кругом. С увеличением размеров искр и их количества повышается показатель твердости, который зависит непосредственно от концентрации углерода. Подобный тест не дает на точный результат, так как от силы нажатия и некоторых других моментов зависят основные характеристики отлетающей стружки. Можно встретить таблицы, по которым проводится расшифровка качеств материала по стружке.

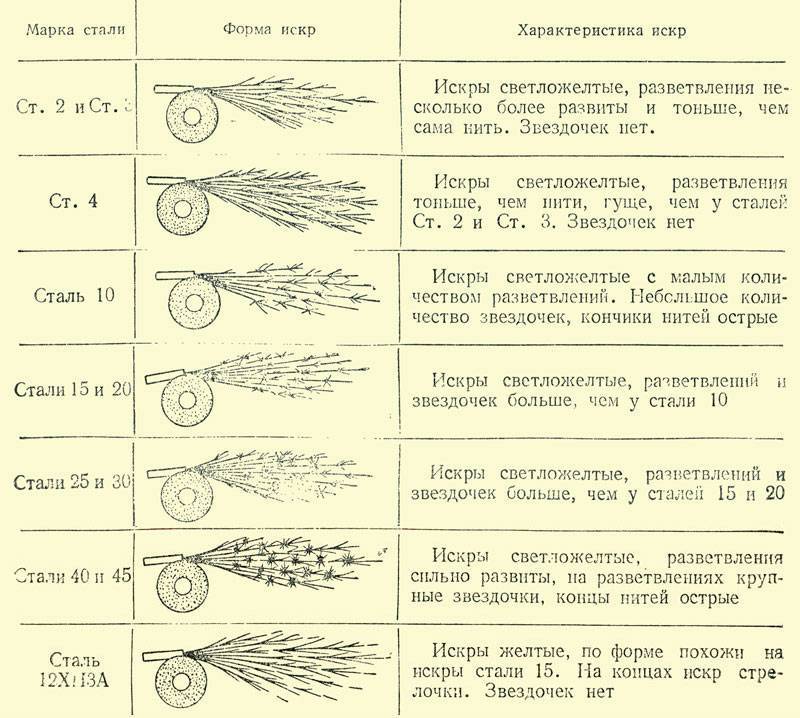

Метод искровой пробыПрибор для определения марки стали

Определить марку можно также по цвету образующихся искр. Для этого были составлены специальные таблицы. В домашних условиях провести тест можно только в случае правильного освещения. Однако, точно идентифицировать материал подобным образом нельзя. Вариант с легирующими элементами идентифицировать можно и по другим эксплуатационным характеристикам, к примеру, устойчивости к воздействию повышенной влажности или сильному магнетизму.

На территории СНГ применяемые стандарты обозначений характеризуются тем, что могут использоваться для указания основных элементов. При рассмотрении вопроса расшифровки марки отметим следующие моменты:

1. Часто проставляется сокращение «Ст». В других случаях и вовсе не ставится никаких сокращений, только цифры.
2. В большинстве случаев первая цифра указывает на концентрацию углерода. Последующие могут применяться для указания количества легирующих компонентов.
3. В состав могут включаться легирующие компоненты, которые существенно изменяют свойства материала. Примером можно назвать включение хрома, за счет чего повышается устойчивость к воздействию повышенной влажности.

Классификация сталей по назначению

Расшифровка маркировки проводится при использовании таблиц, в которых указывается обозначение химического элемента.

Маркировка сталей по международным стандартам и стандартам СНГ

Для того чтобы провести расшифровку марки можно использовать самые различные стандарты. Некоторые сплавы обозначаются определенными символами, которые указывают на предназначение металла.

Примером можно назвать нижеприведенные моменты:

1. Буква «Ш» применяется для обозначения металлов, которые применяются для изготовления подшипников. Они характеризуются повышенной устойчивостью к износу.
2. Качественные легированные заготовки обозначаются буквой «Л». Зачастую символ указывается в конце.
3. Для обозначения термоупрочненного проката применяется «Т».
4. Высокую коррозионную устойчивость заготовки определяют по букве «К».
5. Если в состав включается медь, то при указании марки используется символ «Д».
6. Инструментальные можно определить по букве «У». Они зачастую применяются при изготовлении различных инструментов, которые характеризуются высокой износоустойчивостью.
7. Символ «Р» указывается для обозначения сплавов, в состав которых включается вольфрам. Подобное вещество существенно повысить жаропрочность структуры.

Путем расшифровки марки можно определить то, какие химические элементы включены в сплав. Цифры в большинстве случаев указывают на концентрацию, символы тип сплава и конкретные химические элементы.

Европейская система маркировки сталейМарки углеродистых сталей по ГОСТу и по международным стандартам ИСО

В заключение отметим, что в продаже встречается просто огромное количество изделий, во многих случаях марка проставляется производителем. Самостоятельно определить состав без использования специального оборудования практически невозможно.

Таблица 3. Определение марки стали по искрам.

Сталь	Цвет и характеристика пучка искр
Низкоуглеродистая нелеги­рованная (до 0,15 % С)	Короткий темно-желтый пучок искр, прини­мающий форму полосок и становящийся более светлым в зоне сгорания. Мало звездообраз­ных разветвлений
Среднеуглеродистая нелеги­рованная (0,15÷1,0% С)	При повышении содержания углерода образует­ся более светлый желтый пучок искр. Много­численные звездочки и ответвления лучей
Высокоуглеродистая нелегированная (>1,0%С)	Очень плотный пучок искр с многочисленными звездочками. При повышении содержания угле­рода уменьшается яркость и укорачивается пу­чок искр
Низколегированная с повы­шенным содержанием мар­ганца	Широкий, ярко-желтый пучок искр; внешняя зона линий искр особенно яркая. Многочислен­ные разветвления лучей
Марганцовистая (12% Мn)	Преобладание зонтообразных искр
Конструкционная (до 5% Ni)	Ярко-желтые линии искр в виде язычков, рас­щепленные на конце; увеличение яркости в зоне сгорания. При повышении содержания углерода на концах искр появляются звездочки
Высоколегированная с по­вышенным содержанием никелевая	При содержании 35% Ni красно-желтое окра­шивание пучка. При более высоком содержа­нии никеля (около 47%) яркость искр значи­тельно ослабевает
Хромоникелевая	Хромистая с низким содер­жанием углерода и высо­ким содержанием хрома	Короткий темно-красный пучок искр без звез­дочек, слаборазветвленный; искры прилипают к поверхности шлифовального круга
Вольфрамсодержащая	Красные короткие искры: линии искр отчетли­во изгибаются книзу. Разветвление звездочек углерода отсутствует. Чем выше содержание вольфрама, тем слабее образование искр
Молибденсодержащая	Ярко-желтые искры в виде язычков. При низ­ком содержании кремния язычки видны перед звездочками углерода, при повышенном содер­жании — за звездочками углерода

Определения механических свойств металла.

Прочность – сопротивление металла деформации и разрушению.

Упругость – способность материала восстанавливать свою форму и объем после прекращения действия внешних сил.

Пластичность – способность материала под действием внешних сил изменять, не разрушаясь, свою форму и размеры и сохранять остаточные деформации после устранения этих сил.

Твердость – сопротивление материала местной пластической дефор­мации, возникающей при внедрении в нее более твердого тела.

Ударная вязкость – способность материала сопротивляться действию ударных нагрузок.

Истираемость – склонность материала изнашиваться под влиянием сил трения.

Износ – изменение размеров, формы, массы и состояния поверхности изделия вследствие разрушения (изнашивания) поверхностного слоя изделия при трении.

Механические свойства определяются по результатам механических испытаний. Прочность, упругость и пластичность определяются при испытании металлов на растяжение.

Твердость определяют при проникновении в испытуемый металл более твердого материала.

Ударную вязкость определяют при испытании металла на разрушение с помощью удара.

От чего зависит цена?

Низкоуглеродистые коррозионностойкие сплавы используют для производства самых разных изделий: лезвий, профилированных листов, кровельных материалов, медицинских принадлежностей. Лом нержавейки можно собрать при демонтаже старого забора, разборе старого холодильника, выбросе ненужной кухонной утвари и т.д. При этом потенциальный доход будет зависеть от таких факторов:

• вид стали (аустенитная, ферритная, мартенситная и др.);
• марка стали (AISI 304, AISI 630, 12Х21НБТ);
• вид металлопроката (листовой, сортовой, трубный);
• толщина листа;
• состав;
• качество.

Определить марку нержавейки и состав можно в лабораторных условиях, обратившись в надежный пункт приема. У нас есть необходимое оборудование для анализа состава, оценки качества и проверки радиационной активности цветного лома. Но предварительно оценить металлолом вы можете дома.

Классификация сталей

Чтобы разобраться с маркировками, необходимо разобраться, как классифицируют стальные сплавы по назначению. Принято определять свойства по нескольким параметрам:

1. Химический состав определяет прочностные показатели. Здесь свойства определяются соотношениями в составе между железом и углеродом. Попутно изменения характеристик зависит от наличия легирующих элементов или веществ, ухудшающих показатели.
2. В зависимости от способов производства меняется структура. Кованые изделия прочнее, литые могут образовывать поры или иные дефекты. При прокатывании через вальцы добиваются упрочнения и получения нужной формы.
3. Для правильного использования определяют те или иные марки по назначению. Особенно важна подобная информация для сталей специального использования. В них даже небольшие изменения в химическом составе могут заметно изменять поведение при нагрузке или эксплуатации в агрессивной среде.
4. Качество стальных слитков зависит от содержания вредных компонентов. Сера и фосфор приводят к хладноломкости и красноломкости, поэтому металлурги стараются удалять из сплавом ухудшающие ингредиенты.
5. Кислород в стальных изделиях изменяет структуру. Для удаления в расплавленную массу вносят раскислители, они образуют окислы, не вносят негативные изменения металл.

Классификация сталей по основным показателям

Классификация по структуре

Структура исследуется на специальных шлифах. Их рассматривают под микроскопом, предварительно обработав полированную поверхность серной кислотой. Принято определять следующие состояния:

• доэвтектоидные характеризуются высоким содержанием феррита. Низкое содержание углерода не позволяет металлу проявлять достаточное сопротивление при механических нагрузках;
• эвтектоидные соответствуют наилучшим соотношением между прочностными и пластичными свойствами;
• заэвтектоидные стали используют при изготовлении инструмента. Их отличают высокая поверхностная твердость, а также сопротивляемость нагружениям;
• ледебуритные содержат карбиды. Металл проявляет излишнюю хрупкость;
• ферритные показатели соответствуют свойствам, присущим чистому железу.

Эвтоктоидная сталь

Доэвтектодная сталь

Ледебурит. Видны включения карбида железа

Для улучшения свойств проводят нормализацию. Она заключается в снятии напряжений из деталей, имевших термообработку, связанную с улучшением свойств. Длительный нагрев и выдержка при температуре выше 720…750 °С, а последующее охлаждение приводит к отжигу. Зерна металла изменяют свой вид.

Верхний ряд показывает шлифы до нормализации, а нижний – после

Как определить марку стали в домашних условиях? – Станки, сварка, металлообработка

Как отличить одну марку стали от другой, если, например, листы AISI 304 и AISI 303 хранились вместе? Решить подобную проблему может помочь ряд простых, недорогих и не повреждающих поверхности тестов. Сразу следует отметить, что у подобных тестов существует ряд серьезных ограничений.

Например, такие тесты не помогут определить, какой из двух листов стали одной и той же марки подвергался термической обработке, а какой нет. Кроме того, нет простого способа, чтобы отличить некоторые марки стали друг от друга. К примеру, невозможно отличить сталь AISI 304 (08Х18Н10) от AISI 316L (03Х17Н14М3), или 304 (08Х18Н10) от 304L (03Х18Н11).

Тест на содержание молибдена поможет определить, присутствует ли в стали молибден, но без дополнительных сведений марку стали правильно определить не получится. Например, сталь AISI 316 (10Х17Н13М2), исходя исключительно из результатов этого теста, можно определить как 316L (03Х17Н14М3), 2205 или 904L.

Зачастую только с помощью более сложных тестов, при которых на металл воздействуют химическими реагентами, проверяют прочность или жаростойкость можно достоверно определить марку стали. Если простые тесты не помогли, то проведения полного спектрального или химического анализа в лаборатории не избежать.

Как узнать состав металла

Отобрав отслужившие свой век инструменты (надфили, напильники, рашпили, косы и т. п.), прежде всего следует определить, из какой марки стали они изготовлены. Чтобы круг поисков был как можно более ограниченным, следует знать, из каких видов стали изготавливается тот или иной инструмент.

Так, напильники могут быть изготовлены как из инструментальной углеродистой стали (У10, У11, У12, У13), так и из легированной (ШХ6, ШХ9, ШХ15). Об этом можно узнать из перечня инструментов, приведенного ниже.

Напильники, представленные в ассортименте КовкаПРО, изготовлены из высоколегированной стали твердостью 64-66HRC

О цветной маркировке

Обозначение в цвете применяется только в прокатной стали. Это позволяет избежать ошибок при транспортировке и хранении. Для этого применяют точки или полосы. Назначение стального сплава маркируется «своим» цветом, но группа и раскисление не учитываются.

Желтый цвет применяется для конструкционных сталей: общего назначения, автоматные, цементированные, улучшенные.

Красный круг или полоса говорит о том, что данный вид относится к высокопрочному стальному сплаву: легированная, инструментальная, быстрорежущая, закаленная.

Синий цвет обозначает прокат из нержавейки: с серой, аустенитная, мартенситная.

Обозначением зеленого цвета маркируется сталь универсального применения: высокопрочный чугун, общего назначения, автоматные, цементированные, азотированные, улучшенные углеродистые.

Марки стали и их назначение

1. Согласно маркировке конструкционная углеродистая сталь 08 кп и 10 применяется для изготовления штампованных деталей (холодная штамповка и высадка), прокладок, трубок, метизов, колпачков, а также для деталей, которые не нуждаются в высокой прочности: втулки, упоры, валики, копиры, фрикционы, колеса с зубцами.

• 30, 35 – для деталей под низким напряжением: шпиндели, тяги, оси, звездочки, диски, рычаги.
• 40, 45 – для элементов повышенной прочности: коленвалы, распределительные валы, зубчатые венцы, колеса, плунжеры, фрикционы, оси.
• 50, 55 – используется для изготовления прокатных валков, штоков, зубчатых колес, эксцентрики, рессоры. Перед изготовлением деталей сталь подвергается закалке.
• 60 – для производства прочных и упругих деталей: диски сцепления, пружинные кольца, прокатные валы.

Тонколистная, низколегированная, универсальная сталь имеет маркировку: 09Г2, 09Г2С, 10 ХСНД, 15 ХСНД, 15 ГФ. Сферы применения: машиностроение, судостроение, химическое машиностроение, вагоностроение. Это сварные конструкции, паровые котлы, детали вагонов, сложные и фасонные профиля.
Конструкционная легированная сталь маркируется: 15 Х, 15 ХФ, 18 ХГТ, 20 Х, 20 ХГР, 20 ХНЗА, 35 ХМ, 38 ХА, 40 Х, 40 ХС и другие применяются для изделий, которые функционируют на повышенных скоростях, для деталей узлов и механизмов, работающих под высокими нагрузками.
Стали и сплавы, стойкие к коррозии в своей маркировке имеют буквы Х, Н, С, АГ, ТГР, МТ, АМ, ДИ, Ю, Т. Сфера применения химическое машиностроение, газопереработка, нефтехимическая промышленность, пищевое производство, легкая промышленность, машиностроение, судостроение, а также в других областях, где работа деталей и механизмов сопряжена с агрессивными рабочими средами.
Инструментальная нелегированная сталь разных марок, маркируется: У, А, Г, и применяется в деревообрабатывающей промышленности, изготовления ручных инструментов, для ножей, штампов для кузницы, игольной проволоки, сердечников, а также инструмента с низкой износостойкостью: хирургический инструмент, бритвы, для гравировки.
Пружинная сталь применяется для производства рессор, пружин, подвергающихся большим нагрузкам и ответственные элементы в рессорах.
Сталь для подшипников (подшипниковая) востребована для изготовления подшипников и их элементов для работы станков, железнодорожного транспорта, авиадвигателей, в точном приборостроении, на прокатных станах.
