Стол для циркулярной пилы

Процесс производства стола

• Из листа фанеры нужно вырезать столешницу требуемого размера. Разметку наносят на нижнюю область с применением металлической линейки и карандаша. Раскраивают фанеру лобзиком, края при необходимости фрезеруют. Если фанера не ламинированная, плоскость стола зачищаем шкуркой.
• Перекладывают и с нижней части делают разметку для крепления циркулярки ручного типа. Для этого с прибора убираем диск и ставим его подошвой в необходимое место. Осуществляем отметки на столешнице и в основании под крепёж и отверстие для пильного диска. Просверливают отверстия под болты. Они будут скручиваться сверху под столешницу и внизу держаться гайками. Поэтому с края рабочей плоскости отверстия зенкуют, а шляпки болтов заравнивают, чтобы они не выступали.
• В случае если намечается резка материала под разными углами, прорезь под пильчатый круг производится в форме опрокинутой трапеции. Для прямого пиления производится обыкновенный паз. Перед тем как обозначить прорезь и отверстия для крепежа, нужно приложить пилу, откорректировать отметки и только затем вырезать.
• Нанесите карандашом зоны расположения рёбер жёсткости. Их делают из досок и устанавливают внизу в 8−9 см от кромки самой столешницы. Ножки стола нужно фиксировать к рёбрам. Ребра закрепляются саморезами с интервалами 15−25 см, в дополнение проклеиваются ПВА. Саморезы вкручиваются поверх, под столешницу, головки целиком утапливаются. Ребра между собою скрепляются саморезами.
• Ножки делают из бруса либо доски, их протяжённость составит от 100 до 113 см. Значительную устойчивость придадут ножки, расходящиеся вниз. Их фиксируют на крупные болты, скрученные снаружи, внутри укрепляют гайками. Стяжки из бруса упрочат каркас.
• Для того чтобы корректировать высоту стола, внизу прикрепляются гайки, в которые подвинчиваются болты М14. Теперь же можно снизу закрепить пилу, пропустив накопитель в подготовленную прорезь.
• Прикрепляем на стол электророзетку, пускаем от неё электрический кабель и ставим выключатель. Питание к розетке будет передаваться от выключателя. От него протягиваем кабель к ближайшему источнику в мастерской. С поддержкой строительной стяжки фиксируем клавишу ВКЛ-ВЫКЛ на корпусе круговой пилы в утопленном состоянии.
• Приступим к производству вспомогательных упоров. Для упора потребуется алюминиевая труба квадратного разреза № 30 и 2 винта с гайками-барашками. Отпиливаем кусочек трубы по протяжённости столешницы, в 3 см от края делаем отверстия под винты. С кусочков фанеры выпиливаются 2 прижима. Система готова.
• Для обработки поперёк стола осуществляем салазки из фанеры. Их ровняем относительно кромок стола, придавливаем и продвигаем вдоль зубчатого круга. В участке прохода круга пропиливаем отверстие. Небольшие составляющие можно класть непосредственно внутрь салазок и распиливать. Отвод пыли будет из-под стола, но значительная часть ее при этом будет все же разлетаться вверх, поэтому хорошо дополнить приспособление верхним пылеотводом.

Работа на круговой пиле очень опасна, по этой причине необходимо побеспокоиться о защите пальцев. С куска дощечки либо мебельного щита вырежьте толкатель.

Дополнения к сделанной конструкции

Некоторые мастера, собирая стол для ручной циркулярной пилы согласно уникальным чертежам, целиком убирают заводской предохранительный кожух, а заводскую платформу замещают самодельной. В случае если не намечается распиловка под углом, можно убрать и все приспособления для регулирования наклона диска. Электропила закрепляется непосредственно на новом основании, что даёт возможность выиграть пару миллиметров глубины пропила.

Без внутреннего кожуха легче убирать диск, электропила не так будет забиваться стружкой при работе с влажными дощечками. Демонтаж потребует лишнего времени, однако сохраняется ресурс мотора, предупреждается перегруженность.

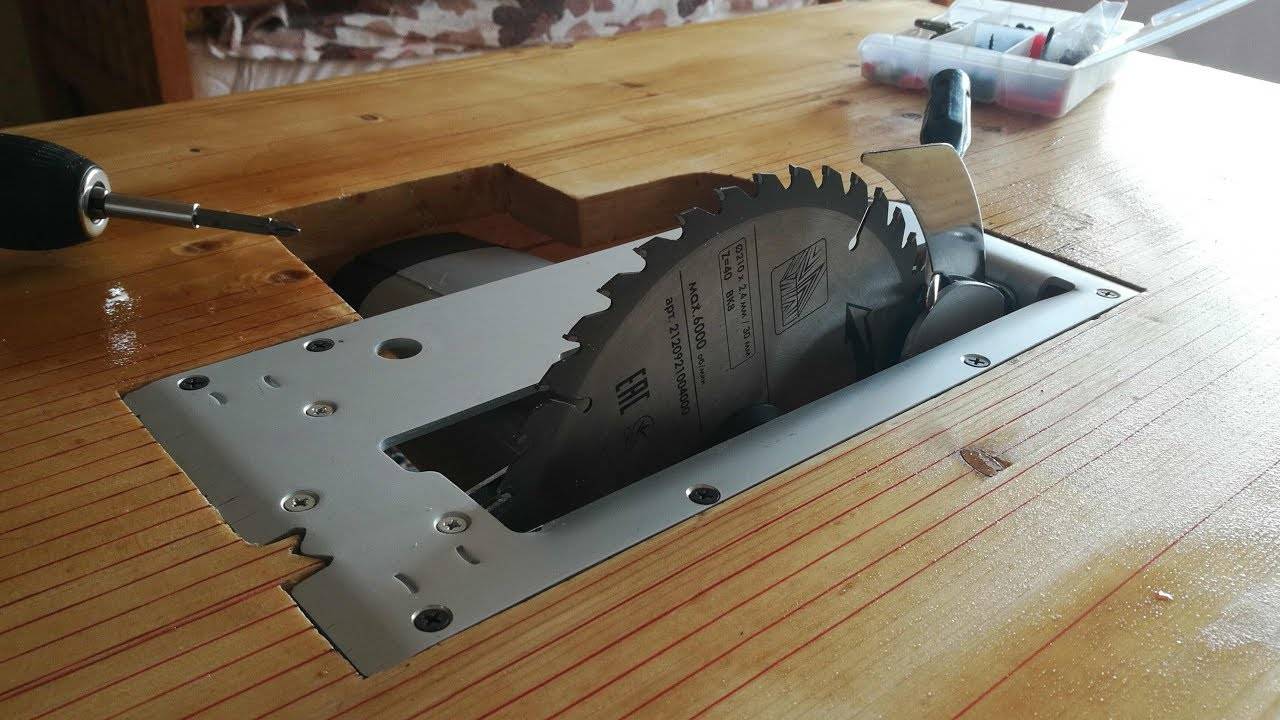

Монтаж дисковой пилы

Дело осталось за малым. Циркулярная электропила располагается внутри приготовленного отверстия. Подошва укрепляется на болты, а зубчатый накопитель должен свободно входить в гнездо.

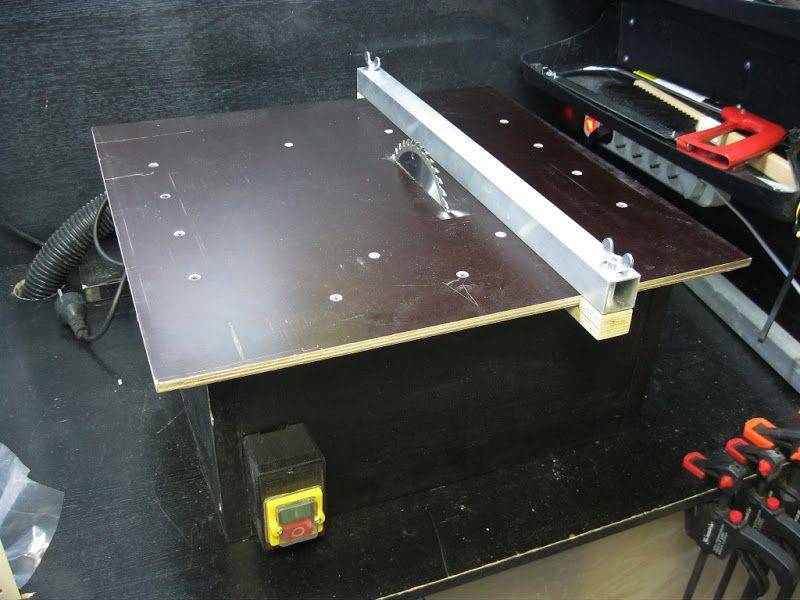

Стол для круговой пилы практически готов. Теперь же его необходимо подвергнуть обработке защищающим от влажности материалом, затем покрыть лаком в несколько пластов (для минимизации скольжения).

Полученная система может быть дополнена чем-либо на усмотрение пользователя (предохранительный чехол, приспособление для регулирования наклона диска, каретка и прочие).

Требования к конструкции

Опытные умельцы готовы создать стол для циркулярки своими руками без каких-либо методик либо чертежей. Однако определённые условия все же необходимо учитывать.

К числу неотъемлемых требований принадлежат:

• жёсткость (стабильность) системы;
• ровная, гладкая плоскость стола;
• безопасное закрепление пилы;
• присутствие ограждения от разрезающего диска;
• свободный допуск к кнопкам запуска и приостановки работы.

Наличие разных функций зависит от условий работы и пожеланий специалиста. К ним принадлежит умение осуществлять высококачественный продольный и поперечный напилы.

Стандартные изделия, которых в торговых центрах сотни, сделаны из нержавеющей стали. Это прекрасный материал, но далее рассматривается производство стола под пилу из древесины.

https://youtube.com/watch?v=E-Id0wIrMys

Установка циркулярной пилы в самодельный стол

Если в конструкции циркулярной пилы нет специальных отверстий для крепления на стол, то их необходимо сделать

Важно учесть, что даже просверливание дополнительных отверстий считается модификацией и приводит к утрате гарантии

Циркулярка в стол крепится снизу. Если столешница еще не прикреплена к основанию, то ее можно просто перевернуть. Если прикреплена, то перевернуть лучше весь стол, или положить его на бок, так удобнее будет работать. Закрепить инструмент нужно так, чтобы шляпки не выступали за плоскость рабочей поверхности.

Чтобы установить пильный станок не обязательно сверлить. Крепление может осуществляться на прижимные бруски и саморезы. После установки переворачивается столешница и фиксируется в остальной части станка шурупами.

Лифт устанавливают на раму конструкции при помощи стального листа. Чтобы поднять пилу, подкручиваются болты. Регулируется необходимая высота гайками. Они зафиксируют устройство на нужной высоте.

Правильно проведенные расчеты, грамотное сооружение каркаса и надежно закрепленная столешница с установленной пилой позволят делать распил материала оперативно и качественно. Ничего сверхсложного нет, все работы вполне под силу выполнить своими руками. Узкоспециализированных инструментов тоже не требуется, все есть либо дома, либо можно одолжить, взять в аренду.

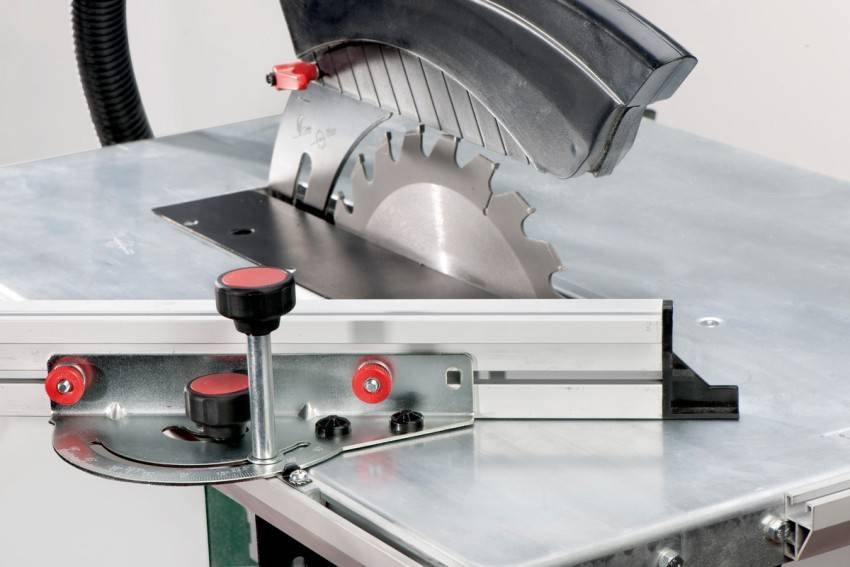

Дополнительные приспособления для удобной работы

На столешнице параллельно диску через 10 см проводят линии, которые помогут разрезать древесину по размерам. Одних меток недостаточно, понадобится продольный упор. Удобно для его изготовления использовать профильную трубу. Она должна свободно перемещаться по столешнице для установки необходимого размера и фиксироваться в нужном положении.

Один из вариантов исполнения: в поверхности конструкции нужно сделать поперечные пазы шириной 10 мм. В упорной планке высверливают 2 отверстия по краям под болты М10. Ими фиксируют упор, продевая сквозь тело столешницы и планки. Такой способ немного ослабляет изделие.

Используют другой вариант. Упор вырезают на 20 см больше, чем длина стола. С каждой стороны приклеивают по 10 см бруска, который толщиной равен основанию конструкции. На них саморезами закрепляют железные пластины 3–5 мм. Получается кронштейн, который цепляется за стол. Сверлят отверстия и приваривают гайку М8. Вворачивают болты, лучше с барашками. Ими фиксируют упор в нужном положении.

Для удобного поперечного пиления делают салазки. Конструкция прижимается к столу, передвигается вдоль диска.

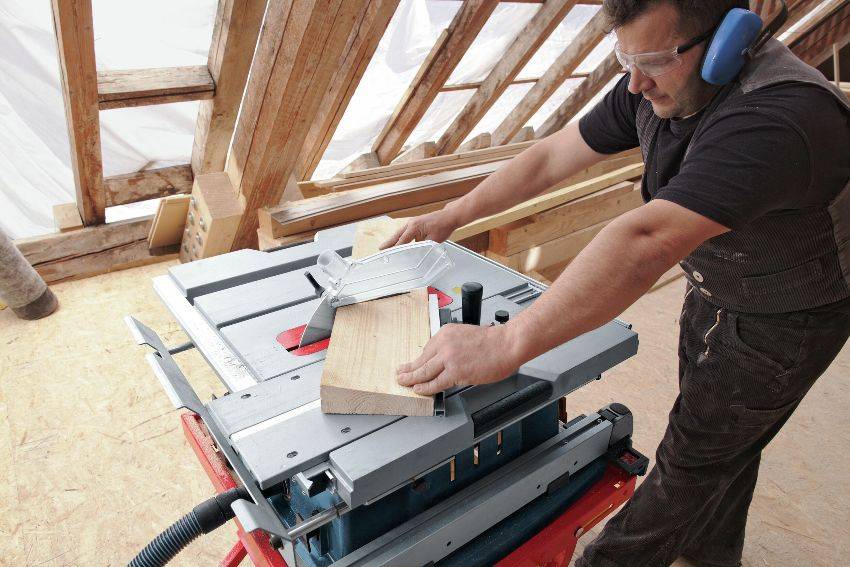

Техника безопасности во время работы

В основном техника безопасности для работы с такой пилой такая же, как и на обычной циркулярке:

• рука не должна проходить близко к пильному диску, используются толкатели для дисковой пилы;
• следует предвидеть возможность зажима и отброса мелкой заготовки;
• работать следует обязательно в защитных очках.

Кроме этого, есть специфика.

• включение/отключение пилы нельзя проводить штатной кнопкой, расположенной на ручке пилы. Если тянуться к ней под стол, есть вероятность попасть рукой во вращающийся пильный диск;
• сама пила должна быть закреплена достаточно надежно. При перекосе вращающийся пильный диск может зацепиться за стол, что приведет к непредсказуемым последствиям.

Преимущества: сама ручная электропила – готовый пильный узел со своим двигателем. Её можно использовать и как ручной, и как стационарный вариант.

Есть возможность пиления под углом за счет функции регулировки углового положения платформы. Пиление под углом возможно только на достаточно дорогих традиционных стационарных циркулярках.

Недостатки: в отличие от традиционной циркулярки с асинхронным двигателем, такой станок не может работать долго под большими нагрузками.

Сложность конструкции и качество сборки таких станков может быть очень разным. От сбитых из досок на скорую руку, на гвоздях, верстаков. До сложных точных устройств с салазками, подвижными упорами, винтовыми регулировками, креплениями параллельной планки и т.д. Однако, сделать такие полнофункциональные станки, аналогичные заводским стационарным циркуляркам, в домашних условиях довольно сложно. К тому же много деталей и узлов придется покупать.

Безопасность при использовании

Имейте в виду, работа с циркуляционной пилой — дело опасное. Чтобы не травмироваться во время рабочего процесса, необходимо постоянно следить за положением пильного стола, его крепостью и устойчивостью.

Каждый раз, прежде чем включить оборудование, проверьте насколько крепко оно закреплено на своем месте.

Внимание: держать материал распила руками во время работающей пилы строго запрещено. В противном случае можно повредить пальцы. Чтобы в глаза не попадали отскакивающие частицы дерева, работать рекомендуется в защитных очках

Чтобы в глаза не попадали отскакивающие частицы дерева, работать рекомендуется в защитных очках.

Совет: в мастерской вам также могут пригодиться фрезерный, сварочный или откидной стол, простой стол из досок или поддонов, и, конечно же, личный шкаф для инструментов.

Этапы работы

Циркулярная пила довольно опасный инструмент. Распиловочный стол должен иметь такое расположение, чтобы пила находилась ровно по центру, без смещения центра тяжести. Исходя из составленных схем на доске делается разметка карандашом, а затем лобзиком выпиливается основание. После этого полученную столешницу нужно тщательно прошлифовать для придания гладкости.

После проделанных работ столешница переворачивается и на внутренней стороне наносится разметка для углубления под подошву циркулярки. Фрезером создают углубления. Пила устанавливается в самодельный стол, тщательно крепится и проверяется на прочность.

Ножки для ручной циркулярки крепятся в последнюю очередь. Размеры, так же как и высота, зависят от мастера, главное их качественно закрепить на болты и саморезы. Ставить их нужно слегка враспор, а контролировать прочность с помощью все тех же ребер жесткости.

Подбор материала

Чтобы сделать циркулярный стол своими руками, необходимо припомнить столярные навыки, запастись большим терпением и незначительным числом материалов и приборов.

Материалы:

• фанера 15−20 миллиметров;
• брус 50×50;
• доска;
• выключатель;
• наружная розетка;
• отрезок кабеля;
• клей ПВА;
• лак;
• саморезы.

Приборы:

Объем столешницы будет зависеть от участка мастерской. Вместе с этим, на маленьком столе будет некомфортно распиливать большие отрезки. Если деталь полностью умещается на рабочей плоскости, срез производится ровнее и аккуратнее. Высоту ножек выбирают в зависимости от роста мастера.

Конструкция стола для циркулярной пилы

Перед тем как собирать циркулярный стол своими руками, нужно тщательно продумать его конструкцию. На этом этапе ваша задача сводится, прежде всего, к вычислению нагрузки, которая в будущем будет оказываться на стол. Собирая стол для пилы своими руками, учитывайте мощность агрегата. Так, для промышленного инструмента высокой мощности рекомендуется использовать усиленную стальную сварную конструкцию. В случае же с домашней пилой в устройстве столь мощной конструкции нет необходимости. Будет достаточно собрать стол для пилы своими руками из досок и фанеры.

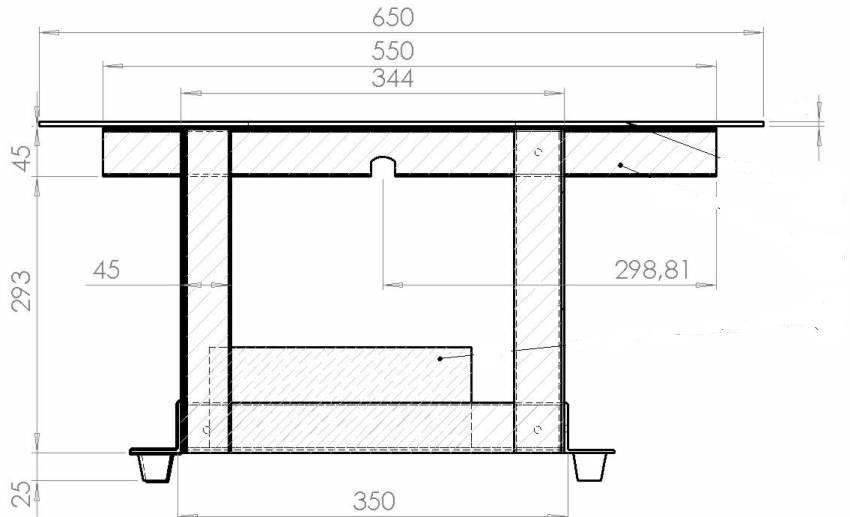

Устройство стола для циркулярки.

Планируя сделать стол для пилы своими руками, нужно, как уже отмечалось, учитывать мощность инструмента. В домашних мастерских чаще всего используются пилы мощностью до 800 Вт. Одновременно с этим необходимо учитывать частоту и объемы выполняемых работ. К примеру, при строительстве дома придется пилить гораздо больше материала, чем при любых других условиях. Специалисты не советуют покупать для дома пилы мощнее 1200 Вт. В случае с домашней мастерской в этом попросту нет смысла.

Чем выше мощность циркулярной пилы и чем более высокими будут объемы выполняемых работ, тем надежнее, прочнее и устойчивее должен быть создаваемый вами стол. Циркулярные пилы профессионального класса устанавливаются на основания из металлопрофиля. В некоторых случаях подобные столы даже вмуровываются в пол, так как из-за вибрации оператор может ненадолго потерять контроль над пилой, чего будет достаточно для получения травмы. Создание такого стола требует определенных навыков работы со специальными инструментами, сваркой и т. д. Сборка же обычного деревянного стола для домашней пилы доступна практически каждому человеку даже при отсутствии у него подобного опыта.

1 Модернизируем болгарку своими руками — делаем отрезной станок

Ключевым преимуществом угловой шлифовальной машины является ее мобильность- это компактный инструмент, обладающий крайне широкой сферой применения. Однако есть у нее и недостатки, среди которых трудности в обработке незакрепленных деталей, при резке которых появляется сильная вибрация (может стать причиной разрушения абразивного диска на высокой скорости оборотов) и сложность соблюдения требуемых размеров заготовок при резке нескольких конструкций идентичной длины.

Вышеуказанные недостатки не проявляются при комплектации УШМ отрезным станком, который значительно увеличивает удобство резки как по дереву, так и по металлу. Изготовитель такой станок под болгарку можно самостоятельно, вам потребуется:

• профильная квадратная труба 40*40 и 20*20 мм;
• прямоугольный профиль 40*20;
• металлический уголок 32 мм;
• подшипники диаметром 32 мм;
• шпильки М12;

В собранном виде самодельный станок для болгарки представляет собой квадратную раму из профиля 40*40 мм, усиленную перемычками поперечными перемычками. На раме закреплено коромысло — механизм удерживающий УШМ, который позволяет в вертикальной плоскости изменять положение инструмента.

Самодельная стойка для болгарки делается по следующему алгоритму:

1. Первоначально нужно раскроить профиль на отрезки требуемой длины. Для бытовой эксплуатации будет достаточно несущей рамы 1*1 м.

2. С помощью сварки из профиля сваривается рама, после чего начинаются работы по сборке коромысла. Его длина составляет 70 м, состоит конструкция из двух профилей 40*20, между которыми установлены проставки из трубы 20*20. Ближе к задней части коромысла приваривается перпендикулярная стойка Т-образная стойка, которая будет удерживать узел на несущей раме.

3. К раме привариваются две параллельные перемычки, на которых фиксируется уголок под крепеж Т-образной стойки с высверленными отверстиями под болты.

4. В перемычки через подшипники устанавливается коромысло. Тут необходимо используя уровень тщательно контролировать его положение, какие-либо отклонения в горизонтальной плоскости не допустимы, так как они не позволят вам получить точную линию среза.

5. К передней части коромысла привариваются две параллельные пластины, использующиеся как фиксаторы УШМ, в центре фиксаторы выполняются из шпилек М12. Также необходимо закрепить ручку, посредством которой будет регулироваться положение инструмента в процессе резки.

Полученная в итоге самодельная станина для болгарки достаточно проста в эксплуатации. Вам необходимо установить УШМ в посадочное гнездо, расположиться справа от инструмента, положить на несущую раму заготовку и правой рукой опустить регулировочный рычаг. Сам рез производится в пространстве между поперечными перемычками рамы.

1.1 Циркулярная пила из болгарки

Сделать из УШМ циркулярную пилу еще проще, чем отрезной станок, так как нет необходимости выполнять большое количество сварочных работ. Потребуются следующие материалы:

• старый стол;
• металлический уголок;
• строительные хомуты либо уголок;
• шурупы, гайки.

Циркулярный станок из УШМ

Сразу отметим, что тут необходима низкооборотная угловая шлифовальная машина (в пределах 4-5 тыс. об/мин) либо с регулировкой оборотов, поскольку для резки дерева агрегаты с повышенными оборотами не подходят — из-за вращения заготовку будет отрывать от дисковой пилы, что грозит опасностью для оператора станка. Для распилов по дереву имеет смысл использовать УШМ с диском диаметром 150 либо 180 мм.

Циркулярный станок для болгарки легче всего выполнить на основе старого деревянного либо металлического стола. Вам потребуется проделать в столешнице отверстие параллельно одному из ее краев, длина отверстия должна соответствовать длине дисковой пилы УШМ. Болгарку нужно крепить к нижней плоскости столешницы так, чтобы над поверхностью стола возвышалось 2-3 см диска (при необходимости распила крупноразмерных заготовок — больше).

Крепление болгарки

Фиксация инструмента на столе должна быть предельно надежной, чтобы не допустить возникновения вибраций в процессе работы. Лучше всего закрепить ее с помощью 3-4 винтов через сваренные из стального треугольника Г-образные рамки.

Плюсы и минусы самодельного стола для дисковой пилы

Стол для дисковой пилы можно сделать самостоятельно с учетом личных требований и предпочтений. Он будет максимально комфортным в применении. Стол можно делать разного размера, высоты.

Существуют модели не только ручного типа, но и с возможностью фиксации на столе.

Можно выделить несколько основных преимуществ:

• минимизация затрат;
• возможность оснастить конструкцию толкателями, упорами;
• обеспечение максимальной жесткости и устойчивости.

Использование ручной пилы является не всегда комфортным, использование стола позволяет сделать процесс распиливания более ровным и точным.

К минусам самодельного стола для дисковой пилы относят затраты по времени. Мастеру потребуется изучить схемы, чертежи, подготовить материалы, качественно выполнить обработку.

Необходимый материал и сборка стола для ручной циркулярной пилы

Раскрой циркулярной пилой.

Для изготовления стола можно взять следующие материалы:

• фанеру толщиной 20-50 мм;
• оргстекло;
• плиты стеклотекстолита.

Выбирая пилы в магазине, покупатель часто обращает внимание на глубину погружения данного прибора, что означает максимальную толщину обрабатываемого материала. Необходимо предполагать, что использование ручной пилы не по назначению будет отбирать примерно 1 см распиловочной толщины

Проверка циркулярной пилы.

Если предполагается, что изделия будут громоздкими, например, длиной больше 2,5 м, то стол придется укреплять дополнительными ножками.

Циркулярный стол имеет несколько особенностей в своей сборке. Заготовка для крышки стола должна быть описана отдельным пунктом.

Итак, для столешницы делаются ножки из той же фанеры, но большей толщины. Для ее закрепления делают фиксаторы вдоль стола или накрест. Это позволит столу быть более жестким. На устойчивость будет влиять правильно подобранная длина ножек, место установки.

Стол может иметь различные размеры, эти параметры мастер определяет самостоятельно. Например:

• крышка 70х80 см;
• высота 110 см.

Закрепление ручной пилы

Перед тем как закрепить циркулярку с внутренней стороны конструкции, необходимо изучить варианты крепления. Есть несколько способов как ее приспособить, при помощи брусков с саморезами или болтов М4. В первом случае не нужно сверлить дополнительные отверстия. Второй способ надежный и быстрый.

Крепят пилу разными способами

Любая циркулярная пила, в том числе модель Интерскол, Макита, требует внимательного обращения. Чтобы не получить во время работы травму, надо следить как стоит пильный стол. Перед каждым включением циркулярки проверять надежность закрепления. При распиле материала запрещается удерживать его руками, можно травмировать пальцы. Если пила наткнется на сучок или неровность в древесине, есть опасность, что дерево отскочит в лицо. Работать необходимо в защитных очках, чтобы не повредить глаза.

Безопасность при использовании

Имейте в виду, работа с циркуляционной пилой — дело опасное. Чтобы не травмироваться во время рабочего процесса, необходимо постоянно следить за положением пильного стола, его крепостью и устойчивостью.

Каждый раз, прежде чем включить оборудование, проверьте насколько крепко оно закреплено на своем месте.

Внимание: держать материал распила руками во время работающей пилы строго запрещено. В противном случае можно повредить пальцы

Чтобы в глаза не попадали отскакивающие частицы дерева, работать рекомендуется в защитных очках.

Совет: в мастерской вам также могут пригодиться фрезерный, сварочный или откидной стол, простой стол из досок или поддонов, и, конечно же, личный шкаф для инструментов.

Подбор материала

Чтобы сделать циркулярный стол своими руками, необходимо припомнить столярные навыки, запастись большим терпением и незначительным числом материалов и приборов.

Материалы:

• фанера 15−20 миллиметров;
• брус 50×50;
• доска;
• выключатель;
• наружная розетка;
• отрезок кабеля;
• клей ПВА;
• лак;
• саморезы.

Приборы:

• электролобзик;
• шуруповерт;
• дрель;
• линейка.

Объем столешницы будет зависеть от участка мастерской. Вместе с этим, на маленьком столе будет некомфортно распиливать большие отрезки. Если деталь полностью умещается на рабочей плоскости, срез производится ровнее и аккуратнее. Высоту ножек выбирают в зависимости от роста мастера.

Зачем нужен торцовочный верстак?

Я сделал такой стол себе, чтобы распиливать доски ровно и чисто. Первоначально выбирал пилу и присматривался к стационарным дисковым агрегатам. Глубина пропила до 80 мм и угол наклона больше 45 градусов подкупали меня. Конечно, есть модели проще, которые ограничиваются 40 мм пропила в глубину и поворотом не более 45 градусов. Градация цен велика: от нереально дорогих до дешевых.

Поэтому для отдельной пилы придумывается свой внешний боковой упор, по которому скользит основание ручной дисковой пилы. Преимущество верстака на лицо – это чистый и ровный спил практически под любым углом. Универсальность в том, что циркуляркой можно работать не только на верстаке, но и на весу при распиливании щитов. Ограничение есть в глубине пропила, которое зависит от конкретной модели. У меня она составляет 70 мм.

Особенности циркулярной пилы

Знания этих особенностей крайне важны, вы должны учитывать режимы функционирования пилы, знать тип нагрузок и принимать все возможные меры по усилению наиболее важных узлов. Только при таком подходе можно добиться длительной и безопасной работы самодельного станка.

Какие общие особенности деревообрабатывающих механизмов?

Высокая скорость движения зубьев пилы. Так обеспечивается качество распиливания

Но большие обороты диска пилы становятся причиной серьезных травм, во время изготовления станка надо уделять очень большое внимание технике безопасности. В обязательном порядке должны быть установлены все устройства, имеющиеся на промышленных экземплярах Не стоит думать, что некоторые из них лишние, и вы сможете в лучшую сторону модернизировать заводские образцы

Все пункты правил техники безопасности написаны кровью травмированных людей, не повторяйте трагические ошибки.

Прочность всех узлов

Имеется в виду не способность выдерживать значительные статические нагрузки, хотя и это очень важно. Стол может без проблем воспринимать большие усилия такого вида, но в то же время вибрировать от воздействия даже относительно незначительных динамических разнонаправленных нагрузок

Такое состояние не оказывает негативного влияния на технику безопасности, но заметно ухудшает качество распила

На поверхности пиломатериалов заметны следы зубьев, сложно выдерживать заданные линейные размеры и т. д.

Противопожарная и электрическая безопасность. Абсолютно все электрические приборы, двигатели, пускатели и прочую специальную арматуру необходимо монтировать в строгом соответствии с требованиями ПУЭ. Надо знать, что сухие опилки не только отлично горят, но и при определенной концентрации в воздухе образуют взрывоопасную смесь. Кстати, горящие опилки трудно погасить, они плавают по воде и продолжают гореть.

Не надо делать самый простой станок за счет устройств по технике безопасности, строго выполняйте рекомендации конструкторов. Определитесь что вам нужно, деревообрабатывающий станок или свежие проблемы?

Материалы изготовления

От правильного выбора материалов изготовления стола зависит срок его эксплуатации и качество фрезеровки деталей. Какие материалы рекомендуется применять в этих целях?

Таблица. Виды столов по материалу изготовления

Вид стола для фрезера	Краткое описание физических и эксплуатационных характеристик
Фанерный	Используется чаще всего. По стоимости и эксплуатационным показателям самый подходящий вариант, только надо покупать специальную фанеру, ее шпон клеится особо прочными двухкомпонентными полимерными клеящими составами. Такая фанера не рекомендуется к использованию во время изготовления мебели, количество выделений в воздух фенолов и формальдегидов превышает допустимые нормы. Но в мастерской материал можно применять без опасений. Зато по прочности этот вид фанеры уверенно занимает лидирующие позиции, а это самая важная характеристика.
Металлический	Металлический стол эксплуатируется многие десятки лет, но для его изготовления надо иметь практический опыт выполнения сварочных работ. Еще одна проблема – некоторые детали нужно точить, дома токарного станка почти никто не имеет, приходится обращаться в специализированные компании.
Комбинированный	Настоятельно рекомендуется к использованию. Отдельные наиболее нагруженные элементы изготавливаются из металла, остальные могут быть деревянными. Кстати, стол необязательно делать с нуля — после небольшой реконструкции отлично приспосабливаются обыкновенные сборно/ разборные небольшие кухонные столики. Такие были когда-то в каждой квартире и сегодня еще используются в подсобных помещениях.

Можно применять и клееные мебельные щиты из натуральных ламелей, они не изменяют своих размеров при колебаниях относительной влажности, но такой стол для фрезера обойдется очень дорого. Натуральные доски категорически запрещается применять из-за постоянного коробления в ту или иную сторону, что оказывает крайне негативное влияние на качество фрезерования.

Столешница из досок для изготовления фрезерного станка не подходит

Мы дадим пошаговую инструкцию изготовления двух простейших, но очень функциональных, столов для фрезера. Размеры даются лишь общие, конкретные зависят от типа ручного фрезера, а их в реализации огромное количество

Каждая модель отличается несколькими параметрами, которые необходимо принимать во внимание во время выполнения работ

Схема сборки стола под ручной фрезер. 1 — боковая планка для крепления струбцинами на козлах; 2 — царга; 3 — раззенкованные направляющие отверстия; 4 — передняя стенка упора; 5 — саморез с потайной головкой 4,5х42 мм; 6 — косынка; 7 — основание упора

Сфера применения самодельной циркулярной пилы

В процессе строительства нового дома, когда древесный материал используется в большом количестве, самодельной циркулярки будет недостаточно. Да и функционал подобного устройства потребуется более широкий. А вот при выполнении ремонта домашний станок-циркулярка становится незаменимым техническим помощником.

Циркулярная пила, сделанная своими руками, позволяет производить безопасные работы и ускорить процесс строительства

Довольно часто размеры деревянных элементов определяются непосредственно в ходе выполнения работ. Возможность самостоятельно обеспечить процесс необходимыми материалами в значительной степени экономит средства и время. А зачастую и качество деревянных заготовок гарантируется более высокое.

На самодельной домашней циркулярке можно распустить доски на бруски, изготовить планки, рейки, отторцевать заготовки, распилить плиты из древесных материалов на фрагменты необходимых размеров.

Используя самодельную циркулярку, можно изготовить такие виды мебели, как стол, полочка, стеллаж. Подобный стационарный домашний инструмент применим при создании деревянных спортивных снарядов, изготовлении тары и т. д.

При установке на пильный станок диска с определенными техническими характеристиками механизм можно использовать как циркулярку по металлу. Распиливать допускается мягкий алюминий и листы из других видов металла, толщина которых не превышает 2 мм. При работе с более толстым материалом механизм будет перегреваться, провоцируя срабатывание автоматического отключения.

Для заготовки дров и простого распила кусков древесины хватит крепко закрепленного стола с прорезью для пилы

Как сделать циркулярку своими руками: подготовительные этапы работы

Перед тем как поставить точку в вопросе о целесообразности самостоятельного изготовления циркулярки, нужно воочию познакомиться с несколькими подобными устройствами, просмотреть ролики в интернете

В ходе наблюдений и просмотров особое внимание следует обратить на основные элементы, детали, способы крепления. Чтобы понять, как сделать циркулярку, нужны как минимум теоретические знания. Процесс изготовления может реализовываться двумя способами:

Процесс изготовления может реализовываться двумя способами:

• набор элементов будущей конструкции в наличии, необходимо только выполнить сборку;
• составляющие циркулярки необходимо приобрести.

В случае последнего варианта задача несколько усложняется, так как детали и механизмы покупают чаще всего в разных местах, но они должны соответствовать по техническим и функциональным характеристикам.

Схема изготовления циркулярки своими руками

Без чертежа невозможно учесть размеры элементов и подобрать полный комплект. Довольно часто данный этап (чертежные работы) опускается домашними умельцами из-за отсутствия навыка выполнения. Делать этого не стоит, так как вполне достаточно нарисовать пилу. Как минимум это позволит завизуализировать будущий агрегат

Представлять, что получится в итоге, – крайне важно

Только после того, как в наличии будет чертеж или эскиз и все необходимые элементы, можно приступать непосредственно к процессу сборки.

Требования по безопасности

Одной из часто встречающихся причин травматизма при использовании циркулярной пилы считается захламлённость рабочего места

Кроме того, немаловажно наблюдать за стабильностью, крепостью абсолютно всех компонентов системы, а при разбалансировке — использовать мероприятия к устранению трудностей. Перед подключением пилы необходимо удостовериться, что она хорошо зафиксирована

При потребности — подтянуть саморезы/болты. Категорически запрещается придерживать материал близко к месту распила! Это опасно отскакиванием сучков, стружки в глаза или на открытые части тела

Непременно нужно надевать очки перед работой и одежду с рукавами.

Самостоятельное изготовление стола под пилу — не такая уже непростая задача, как может показаться. В случае если под рукой имеется хороший материал, его характеристики выбраны верно, а мощность прибора колеблется от 500 до 1000 Вт, вышеописанная инструкция будет основой работы.

Не нужно выпускать из виду, что на любом этапе производства стола следует контролировать точность собственных операций. По-другому, при появлении отклонений в размерах или деформации ножек при стяжке рёбер возобновить стабильность будет весьма трудно. Тем не менее производство стола для циркулярки собственными руками — абсолютно реальная задача на несколько часов.

Особенности изготовления металлического каркаса (станины)

Верхняя часть металлического основания представляет собой сварную раму размером 800х800 мм с приваренными по углам ножками из труб длиной 220 мм и сечением примерно 17-20 мм.

На раме из уголков 25 мм крепятся два продольных профиля, используемых для установки вала на подшипниках.

Нижняя часть каркаса для обеспечения большей устойчивости конструкции сваривается из уголков большего размера (40 мм) и имеет две перемычки, предназначенные для монтажа электродвигателя с цепями пусковой аппаратуры. По его углам также привариваются трубы, имеющие ту же длину, что и на верхней раме, но по диаметру несколько превышающие их (23-25мм).

Ближе к краю таких ножек из труб подготавливаются отверстия с резьбой, в которых располагаются специальные держатели (их ещё называют «барашками»). С помощью этих барашков можно будет фиксировать положение труб верхней части станины, перемещаемой с целью регулирования натяжения приводного ремня.
