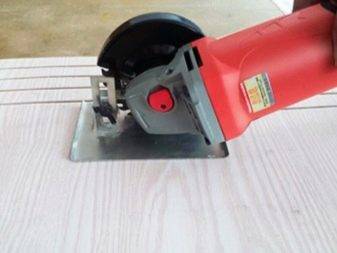

Как сделать циркулярную пилу из болгарки? Процесс изготовления

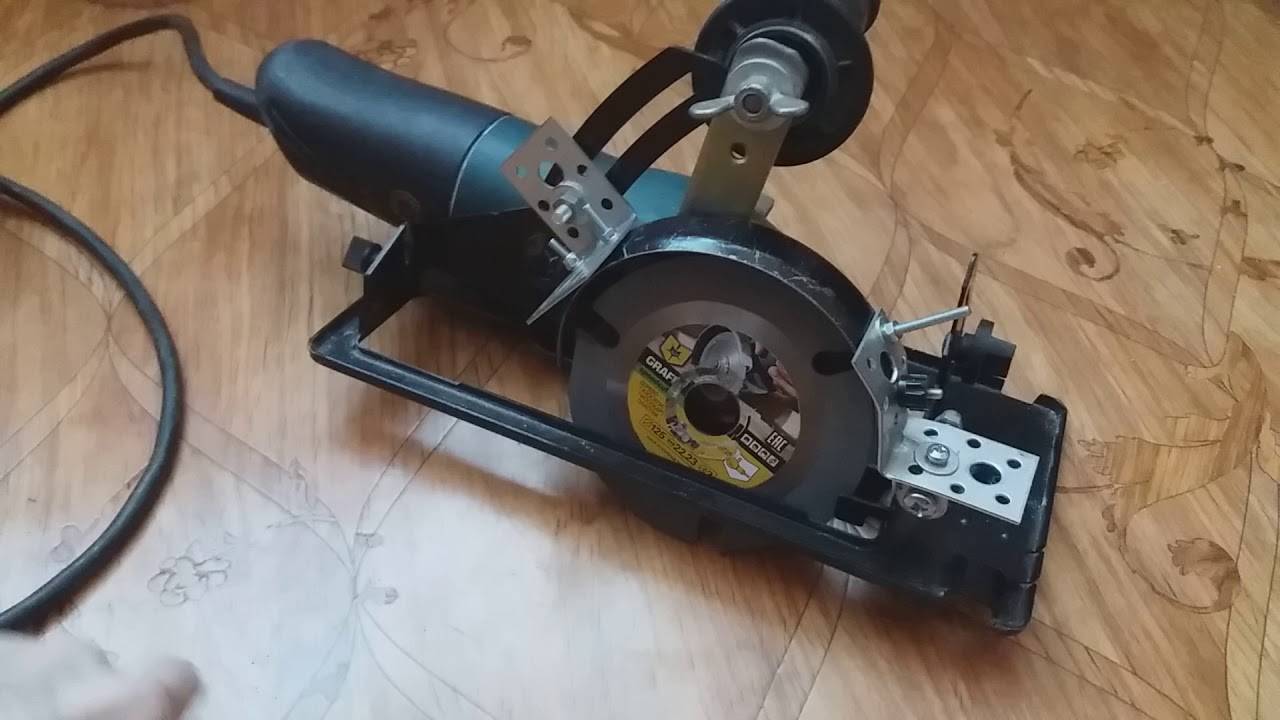

Такие уголки устанавливаются по обе стороны от режущего зубчатого диска, не забывая о минимальных допусках по 3-4 миллиметра в каждую сторону. Их положение должно быть строго горизонтальным относительно обрабатываемой поверхности, причем кромки подвижных уголков необходимо закруглять определенным образом. Для выполнения больших объемов работ, желательно перестраховаться и соединить углы между собой поперечным креплением (болт с двойной резьбой и двумя гайками). После выполнения всех описанных выше манипуляций, сам корпус болгарки рекомендуется поместить в заранее вырезанный из листовой стали хомут, причем делать это следует таким образом, чтобы в итоге винтовая стяжка смотрела вниз. Уже к полученной стяжке с помощью крепежного болта присоединяют двойную полосу из жести или оцинковки, в которой должно быть заранее высверлено отверстие, предназначенное для присоединения к фиксирующему элементу.

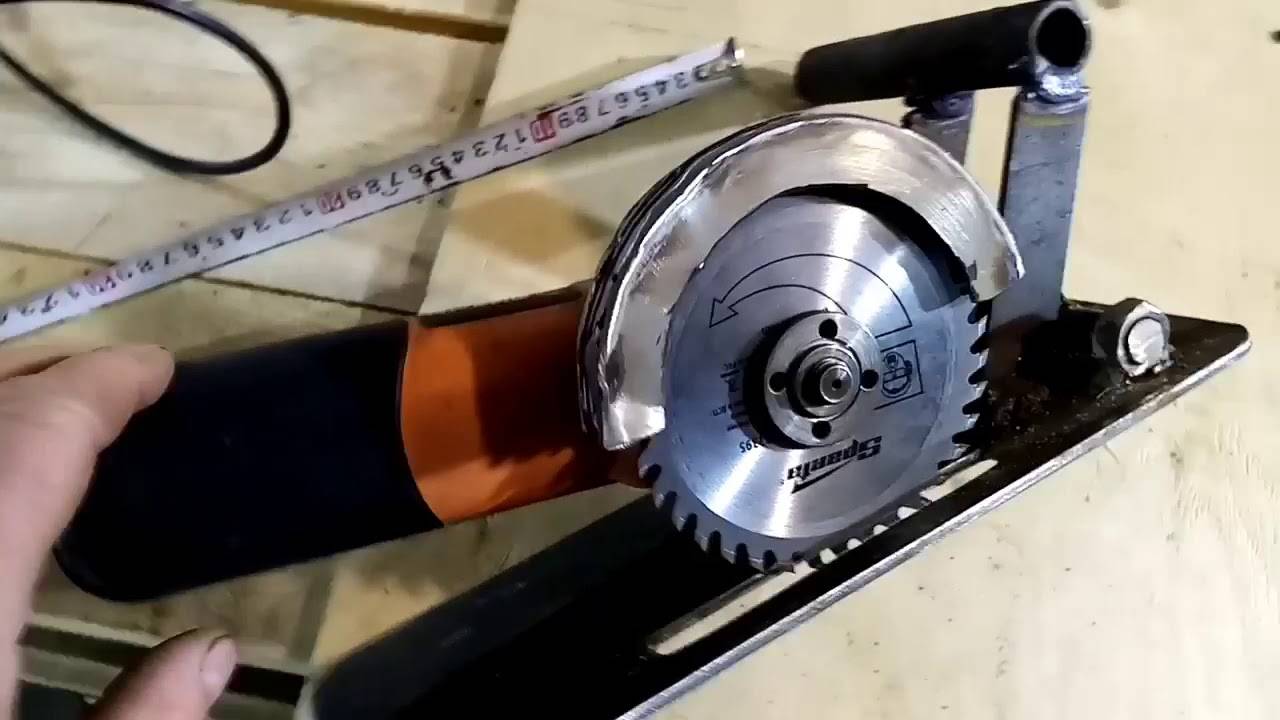

В корпусе редуктора также должны быть выполнены отверстия с резьбой, предназначенные для болтов более мелкого диаметра. Главным предназначением этих отверстий является фиксация осевой рукоятки и вполне естественно, что перед тем, как их выполнить, необходимо сверить разметку, предварительно разобрав редуктор на составляющие. Осевая рукоятка гораздо более удобна в эксплуатации, чем к примеру тот же ее аналог, размещенный в боковой части циркулярной пилы такого плана, а все потому, что даже выполнение самых примитивных ровных пропилов с ней будет осуществляться гораздо легче и быстрее. Что касается выбора материала для рукоятки, то наиболее оптимальным вариантом в этом плане является металл и для этих целей вполне сгодится прут или отрез, изготовленный из толстостенной трубы. Отверстия под крепления необходимо выполнять в рукоятке заблаговременно, стараясь не расплескать ее края, иначе она будет гнуться в процессе.
Для дальнейшего обустройства понадобится еще один стальной прут, диаметр поперечного сечения которого будет составлять не менее 4 миллиметров. В данном случае речь идет об изготовлении регулировочной штанги, один конец которой загибают в виде петли, в то время, как второй подводят к переднему болту упора, для чего необходимо расплескать его край и просверлить в нем соответствующее отверстие
При этом не следует забывать о таком важном нюансе, как соблюдение продольного зазора по всей протяженности этого прута, размер которого должен учитывать высоту всех используемых ранее крепежных элементов. Что касается самих креплений, то для прута с поперечным сечением в шесть миллиметров вполне достаточно будет двух фиксирующих болтов. Окончательный этап работы предполагает нарезание резьбы с определенным шагом на свободном крае металлического прута, которая позволяет беспрепятственно вводить его в отверстие рукоятки
Окончательный этап работы предполагает нарезание резьбы с определенным шагом на свободном крае металлического прута, которая позволяет беспрепятственно вводить его в отверстие рукоятки.
При этом не следует спешить с накручиванием на конец прута фиксирующих гаек, ведь если первую надевают сразу, то вторую необходимо использовать только после окончательного закрепления хвоста в отверстии. Помимо прочего, не стоит воспринимать данные элементы исключительно в качестве надежного крепления, ведь с их помощью можно будет регулировать глубину пропила готового агрегата. Как вариант, можно изготовить и мини-вариант циркулярной пилы на основе болгарки, которую чаще всего используют в качестве настольного устройства. Для того, чтобы воплотить задуманное в реальность, достаточно просто к описанной выше конструкции добавить вспомогательный элемент в в виде станины «П»-образной формы. Обычно ее формируют либо из стального прута, либо из толстостенной трубы с диаметром поперечного сечения, равным 15 сантиметров.
Такая станина нуждается в обязательной доработке, которая в первую очередь выражается в фиксации к ее поперечине качающего рычага, а также к сгибу ее нижних краев по направлению к самому распилу. Последняя манипуляция обычно применяется только для выставления общей горизонтали корпуса агрегата. После того, как все подготовительные работы будут окончательно завершены, приступают к фиксации усовершенствованной станины к съемной или стационарной рабочей поверхности. Для этого ее изогнутые края крепятся к горизонтали с помощью саморезов и подкосов, увеличивающих прочность всей конструкции.
Торцовочная пила по дереву – изготовление из циркулярки своими руками
Для поперечного распиливания под различным углом деревянных заготовок, когда необходима точная стыковка нескольких элементов, применяется специальный инструмент. Торцовочная пила своими руками изготавливается на основе имеющегося оборудования – из ручной циркулярки, болгарки. А при установке дисков определенного типа, самодельную конструкцию можно использовать для резки легкого металлопластикового профиля, труб, что расширит сферу ее применения.
Конструкция простая и доступна для изготовления в домашних условиях. Корпус распиловочного станка собирается из дерева или металла. Из листов фанеры (ДСП) сооружают основание, на которое устанавливают вертикальную стойку, предварительно прорезав в ней отверстия для крепления циркулярки. Механизм маятникового типа выполняется из доски и фиксируется на опору при помощи длинного болта.
Подготовив уголок или металлический стержень, его прикручивают сверху маятника, стараясь, чтобы конец выступал. Берут пружину. Одной стороной ее закрепляют за заднюю часть уголка, а другой за вертикальную стойку. Натяжение подбирается экспериментальным путем, но его должно быть достаточно для свободного удержания на весу ручной дисковой пилы.
Отсоединив от инструмента рукоятку, его закрепляют на маятнике в подготовленном отверстии. Кабели укладывают в предусмотренные для этого пазы и подключают напряжение. В столешнице делается небольшая прорезь и к ней под прямым углом закрепляют боковые упоры. Если их сделать поворотными, то резать заготовки можно будет под заданным углом. Пила из циркулярки собрана, осталось опробовать ее в действии. Используя доступные чертежи, легко сделать любой, даже более сложный инструмент.
Для удобства работы следует изготовить торцовочный станок. Желательно мобильной конструкции, если с ним придется переехать на другое место или непосредственно на строительную площадку. Поэтому станина делается разборной, для чего крепление столешницы к ножкам осуществляют на саморезы.
Для изготовления верстака необходимо проделать следующие операции:
- Подготовить верхнюю раму. Ее собирают из деревянного бруса размерами 40х40. Ножки, сделанные из аналогичного материала, прикручивают саморезами и для их большей устойчивости устанавливают распорки. Или места соединения укрепляют металлическими уголками.
- Из досок изготавливается столешница. Ее ширина должна быть на 10 см больше длины торцевой пилы, а длина равняться ширине, умноженной на 3.
- Взяв листы фанеры (ДСП, МДФ) подготавливают и закрепляют импровизированные столики, стараясь расположить их поверхность на одном уровне с поворотным механизмом.
- Устанавливают оборудование для обрезки торцов.
Такая торцовка по дереву будет востребована в своей мастерской или при проведении разных строительных работ, в которых не обойтись без деревообработки.
Если необходимо сделать станок с протяжкой, то для этого берут амортизаторы передних стоек автомобиля. Предпочтительнее легкового, потому как от грузовика они слишком массивные. Приобрести их можно на любом пункте разборки машин. Перед установкой амортизаторов, чтобы облегчить ход штока, сливают масло и в корпусе проделывают «воздушные» отверстия.
Для комфортной работы рекомендуется подключить систему плавного запуска. Она позволит снизить нагрузку на конструкцию при стартовом рывке и регулировать количество оборотов.
Торцевая пила из болгарки является одной из распространенных моделей. Преимущество данной конструкции в том, что УШМ можно снять и, сменив диск, использовать по прямому назначению – для резки по металлу. Самая простая схема позволяет распиливать доски под углом в 90 градусов.
Порядок изготовления следующий:
- Сначала делают опорную станину из металлического листа, обрамленного уголком. К ней приваривают (прикручивают болтами) вертикальную стойку из металлического профиля.
- К отрезку трубы фиксируют кронштейны для крепления болгарки, которую обхватывают кожухом, изготовленным из любого подручного материала. Главное условие – надежная фиксация шлифмашинки.
- Труба крепится к стойке обычным болтовым соединением. Для удержания в вертикальном положении устанавливают ограничители или самозажимающееся приспособление.
- Закрепив болгарку, в станине делают прорез на весь диаметр диска, чтобы пропил заготовки получался полным.
- Боковой упор для изменения положения обрабатываемых деталей делают поворотным. Облегчить выбор нужного угла позволит нанесение разметки в градусах.
Превращение ручной циркулярки в настольную
Чтобы переделать самодельную циркулярку ручного типа в настольную, необходим устойчивый, крепкий стол. Работать на нем будет не только удобно, но и безопасно. Основной порядок действий состоит из следующих этапов:

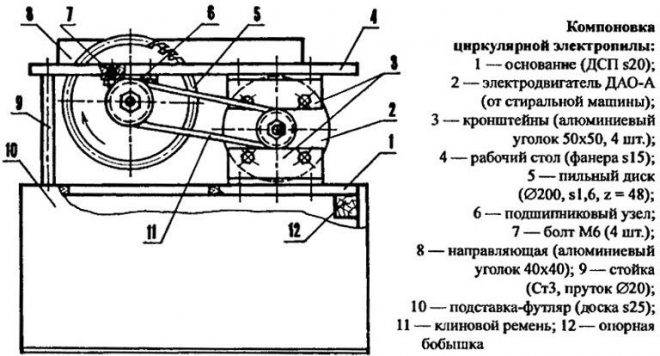

Конструкция циркулярной пилы
- Металлический стержень диаметром 1,5 – 2 см согнуть в форме буквы «П».
- Нижнюю часть изогнуть, расплющить, прикрепить к столу надежным способом.
- Из двух частей полой трубы из металла сварить Т-образный рычаг.
- Поперечную часть изменить так, чтобы беспрепятственно надеть на перекладину основной части конструкции.
- Скрепить металлическую конструкцию хомутами.
- К концу установленного рычага прикрепить ручную циркулярку.
Если оснастить болгарку обычным отрезным кругом, тогда устройство можно использовать как отрезную конструкцию. Но глубина пропила составит не более 8 см. Настольная циркулярка не подойдет для обработки толстых материалов или продольного распиливания. В этом случае оптимальным будет круглопильный станок, который тоже можно изготовить самостоятельно.
Особенности применения болгарки по дереву
Пиление древесины с помощью ручного инструмента сопряжено с рядом особенностей. Древесина – это неоднородный природный материал, плотность ее распределена неравномерно. После относительно рыхлого участка может неожиданно начаться более плотный, могут быть скрытые в толще дефекты, заполненные когда-то, в процессе роста дерева, смолой. Могут быть развитые или недоразвитые сучки, а иногда и вросшие инородные включения (гвозди, проволока, дробь или даже пули, попавшие в дерево еще в лесу, например, во время охоты).
Таким образом, однозначно подобрать режим работы режущего ручного инструмента бывает практически невозможно. Это может приводить к рывкам, энергию которых придется гасить с помощью рук, в особых случаях инструмент может даже вырваться. Если режущий зуб угодит в металл, он может быть сломлен и выброшен следующим зубом с достаточной скоростью, чтобы нанести серьезное ранение.
Приспосабливая этот инструмент для пиления древесины мастера, нередко снимали защитный кожух, что категорически недопустимо, если учесть вышеназванные особенности древесины, как природного материала с непредсказуемыми вариациями свойств. Если необходимость применения болгарки в качестве циркулярной пилы все же возникла, чтобы обеспечить безопасность и получить наибольший эффект, нужно приобрести специальный диск, разработанный именно для этого инструмента.
Возможные варианты маленьких, сделанных своими руками циркулярных пил
Для создания маленькой пилы стоит применять такие же правила, что и при создании устройства из болгарки. Но в этом случае в качестве подставки стоит применять не козлы, а станину. На нее нужно установить небольшой стол с зафиксированным инструментом.
При изготовлении инструмента стоит правильно выбрать высоту конструкции, на которой будет лежать материал для распиливания. Если разместить его слишком высоко или очень низко, есть риск дискомфорта.
Если требуется сделать пилу совсем маленьких размеров, можно использовать трубу ПВХ. При этом двигатель допустимо взять от детской игрушки. В качестве соединительного материала подойдет клеевой пистолет. Питание циркулярки возможно от сети или от батареек.

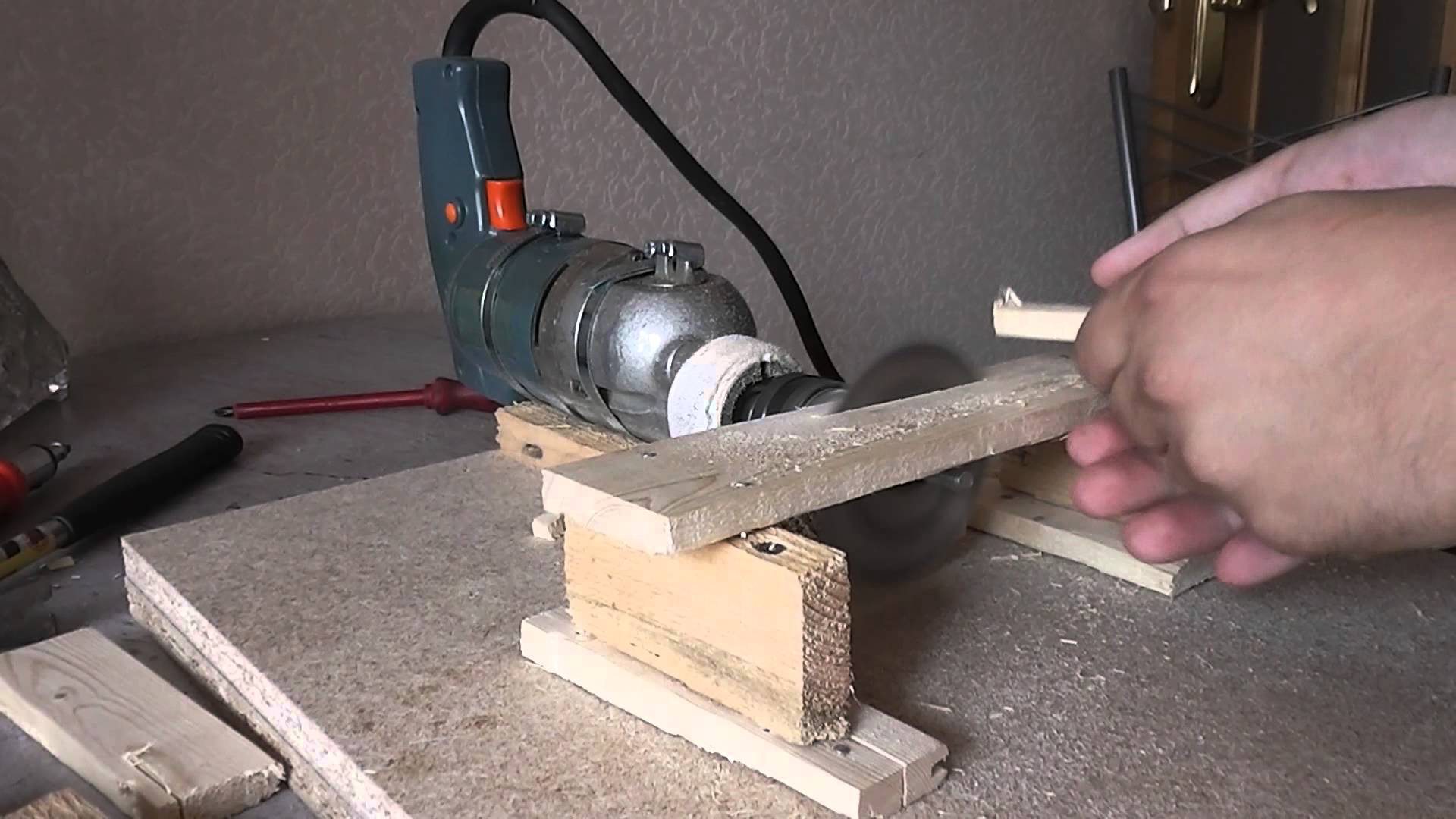

Для обработки маленьких заготовок делают компактное устройство
Маятниковая пила из болгарки своими руками
На основе углошлифовальной машины можно изготовить также маятниковую и монтажную отрезную пилу для использования в домашних условиях. С ее помощью можно легко нарезать одинаковые детали и заготовки из дерева и металла. Конструкция такого самодельного станка более безопасна, т.к. отрезной диск вместе с болгаркой крепится над столешницей. Такая пила из болгарки изготавливается руками по чертежам, а также при наличии опыта и навыков слесаря – выполняется на глаз благодаря простоте своей конструкции.
Изготовить маятниковую или монтажную пилу из болгарки достаточно просто: конструкция будет состоять из станины, маятника и крепления для болгарки. Станину можно изготовить из профильных труб, сварив из них каркас и установив на него платформу из листового металла толщиной от 3 мм. К платформе крепится металлический кронштейн для крепления маятниковой пилы и упор для фиксации заготовки во время резки. Упор лучше всего сделать в виде вращающегося транспортира, который позволит удобно выставлять угол между деталью и отрезным диском пилы.
В столешницы станка необходимо также сделать отверстие (пропил) в месте касания диска пилы. Маятник в этой конструкции также изготавливается из металлических профилей с помощью сварки (чертежи вы можете увидеть ниже на странице). Его необходимо закрепить одной стороной к кронштейну, а с другой стороны зафиксировать на него крепление для УШМ. Этот Т-образный маятник должен иметь подвижное соединение, обеспечивающее движение отрезного диска во время работы. Соединение можно изготовить из подшипника качения и втулки, а также резинового жгута или пружины (для возврата механизма в исходное положение).
Крепление болгарки к маятнику изготавливается в виде металлической консоли с одним или двумя кронштейнами. К одному из них углошлифовальная машина крепится с помощью болтов, а с помощью второго кронштейна в виде хомута болгарка удерживается за корпус. По схожему принципу изготавливается торцовочная пила, видео по оборудованию которой вы можете посмотреть здесь.
Цепная пила из болгарки своими руками
Два предыдущих типа самодельных станков хороши тем, что при необходимости болгарку можно демонтировать и использовать ее обычным способом. В отличие от них, для изготовления цепной пилы из болгарки ее придется модифицировать навсегда. Изготовить цепную пилу из болгарки своими руками также можно, но по сравнению с двумя предыдущими типами станков ручного изготовления она представляет собой менее практичное и менее безопасное приспособление. Если у вас есть старая болгарка, которую вам не жалко модифицировать для выполнения различных отрезных работ, то вы можете изготовить из нее цепную пилу.
Такая пила может понадобиться в хозяйстве для обрезания веток и других конструкций из дерева там, где сложно достать обычной пилой. Для изготовления цепной пилы вам потребуется кронштейн для крепления шины, который можно изготовить на основе металлического профиля. На него натягивается цепь пилы и накручивается ведущая звездочка. Желательно для такой конструкции выбирать болгарку с регулируемой скоростью вращения диска.
Теперь вы знаете, как сделать отрезной станок маятникового, циркулярного и цепного типа из углошлифовальной машины.
Делаем станок для заточки ножей Обзор вариантов шлифовальных станков Как сконструировать деревообрабатывающий станок Инструкция: как сделать сверлильный станок Как сделать отрезной станок из болгарки ГОСТы Термины Цены Акции Каталог Задать вопрос Добавить
Бензопилу по праву можно назвать самым универсальным инструментом, который можно через определенные модификации превратить в новое оборудование. Благодаря определенным насадкам и переделкам, вы можете собственными руками создать лодочные моторы, снегоходы, аэросани, лебедки и т.д. Но самым простым изделием из цепной бензопилы является болгарка. такой инструмент обладает предельно высокой мощностью и дает возможность оператору работать к с искусственными, так и с природными материалами.
Фрезер из болгарки
Иногда появляется необходимость профрезеровать отверстие или поверхность, а знакомого фрезеровщика нет, да и искать негде. Но есть угловая шлифовальная машина – болгарка. Это решение проблемы. Выбираем станок из двух вариантов – подвижная машинка и подвижный стол.
В первом случае мы закрепляем заготовку или материал, который нужно профрезеровать, а болгарка крепится в вертикальной плоскости к рамке. На рамке есть возможность сдвигать пластину, к которой крепится болгарка влево – вправо и вперед – назад. Другими словами, мы можем перемещать болгарку относительно заготовки.
В другом варианте болгарка закреплена жестко, а заготовка перемещается по аналогии влево – вправо и вперед – назад. Это основные направления для фрезерования. Для фрезерования по осям вверх – вниз дополнить приспособу труда не составит.
Выбрав вариант станка можно приступать к реализации. Единственное место, которое потребует привлечения токаря – держатель фрезы. Он вытачивается из шестигранника не менее 16 мм, потому что резьба болгарки 14 мм. Держатель цангового типа. Он прост в изготовлении и не имеет больших биений. Обычный кулачковый патрон справляется хуже.
Достоинство такого станка, как и всех станков на базе болгарки, заключается в том, что они легко трансформируются обратно в болгарку. Как разновидность фрезера из болгарки можно сделать
бормашину.
Это важно знать заранее!
Эксплуатационные правила
Применение такой конструкции, как самодельные пилы с дисками, при обработке древесины накладывает на владельцев инструментов определенные обязательства. Помимо прекрасного закрепленного на поверхности пола стола и защитного кожуха на поверхности диска, следует организовать еще и подачу лесопильного материала по обе стороны – слева направо и наоборот. Рейки и доски передвигать руками по станине при работе ручной циркулярной пилы нельзя, и для этого лучше использовать брусок или его аналог из древесины.
Лучше не находиться поблизости к вращающегося диска на расстоянии меньше, чем 0.250.3 метра. Нельзя держать близко к пиле руки, чтобы не повредить пальцы. Выключать и включать циркулярную ручную пилу из болгарки следует посредством кнопки, которая расположена сбоку или спереди устройства. Когда вращается диск, то стоять впереди него или за ним ни в коем случае нельзя.
Меры предосторожности
При самом плохом раскладе вырвавшийся из рук материал может причинить увечья непосредственно оператору или людям, которые находятся рядом.
Нельзя выполнять включение такого инструмента, как ручная циркулярная пила, мокрыми руками. Категорическим запрещается проводить работы в нетрезвом виде, а обрезки распиленного материала можно убрать с рабочей поверхности станины лишь когда полностью остановится режущий диск. Получается, что сделать циркулярную пилу в домашних условиях сможет любой человек, который имеет работы со строительными инструментам и имеет навык создания конструкций из металла или древесины.
Такая пила в будущем будет прекрасным помощником и поможет в ощутимой мере уменьшить трудовые затраты на обработку пиломатериала, который вы используете в домашнем хозяйстве.
Простая циркулярка из болгарки или дисковой пилы
Углошлифовальная машинка (болгарка) – один из самых востребованных инструментов домашнего мастера, с ее помощью несложно резать металл, зачищать сварные швы. Кроме того, используя вместо штатного абразивного диска диск для дерева, болгарку можно превратить в ручную дисковую пилу (ее называют также паркеткой), а изготовив станину со столиком – в стационарную циркулярку.
Необходимые принадлежности
Для работы понадобится:
- многослойная фанера толщиной 10 мм и более;
- выключатель и провод;
- болты со шляпкой под потай;
- шурупы;
- деревянный брусок 40х40 мм.
Также надо подготовить дрель или шуруповерт, молоток, отвертку, плоскогубцы, линейку и карандаш. С помощью этих инструментов предстоит сделать своими руками циркулярку.

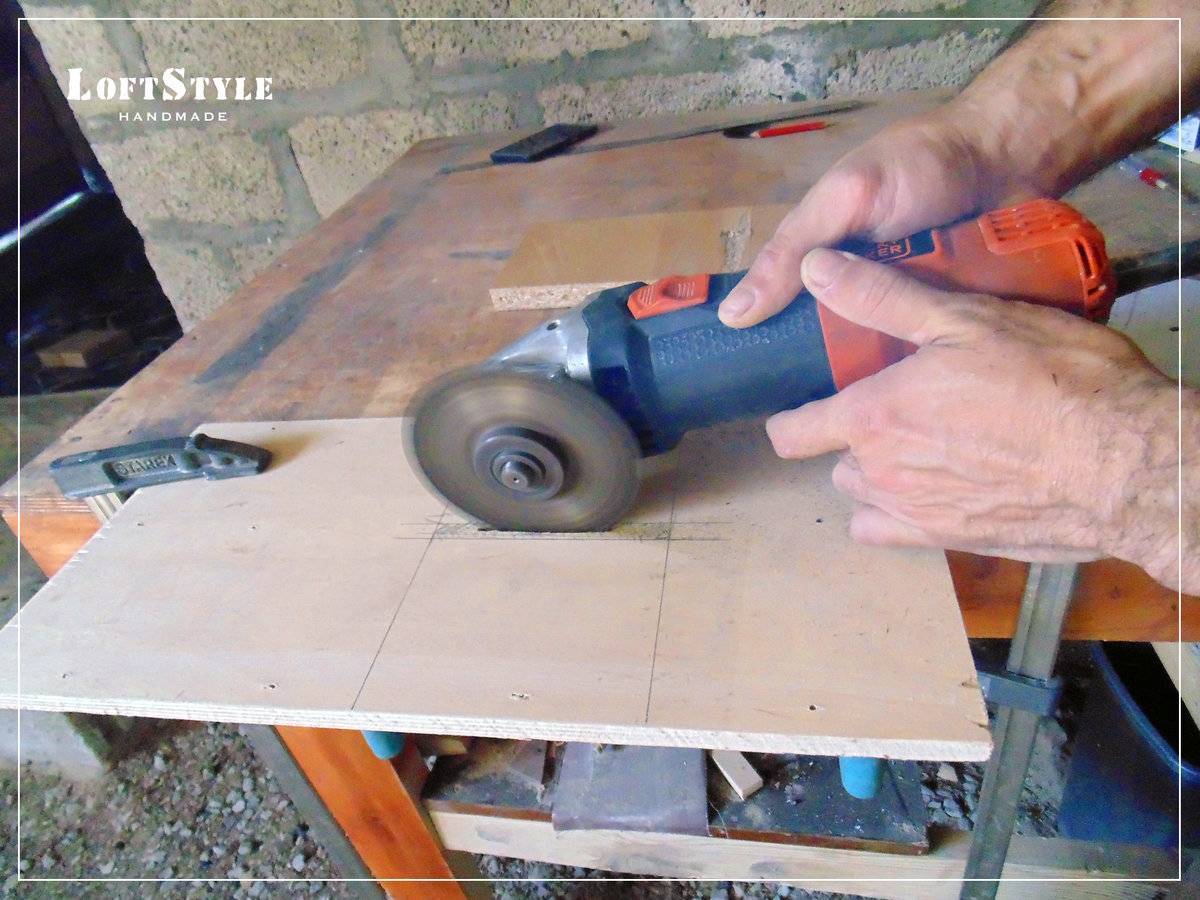

Конечно, надо не забыть саму болгарку или ручную дисковую пилу. На первом этапе она поможет раскроить материал, а после займет место в качестве рабочего органа циркулярки.
Последовательность действий
Первым делом изготавливается корпус циркулярки. Для этого отлично подойдет толстая фанера, можно использовать любые прессованные древесные плиты. Потребуется вырезать четыре прямоугольных листа, размер 40 х 80 см. Из них собирается короб с квадратом 80 х 80 см в основании. В углах для простоты сборки и надежности конструкции устанавливают четыре бруска.
Сверху полученный короб закрывается столешницей. Ее можно изготовить из той же фанеры, но лучше использовать какой-либо листовой материал с ламинированным покрытием. Это гарантирует долговечность станку, обеспечит удобство эксплуатации самодельной циркулярки.
В столешнице делают пропил для выхода диска, по бокам от него сверлят отверстия для крепления инструмента.
Болгарку необходимо надежно зафиксировать под столешницей. Конструкция фиксатора может быть самой разнообразной, все зависит от конфигурации самой машинки. Основное требование к креплению – оно должно надежно удерживать болгарку, не позволяя ей смещаться.
Простейшее крепление может выглядеть так: два металлических угольника, между ними стальным хомутом фиксируется болгарка.
Для дополнительной прочности рекомендуется задействовать резьбу боковой рукояти, в нее ввинчивается болт с подходящей резьбой.
В верхних полках угольников, удерживающих болгарку, сверлят по два отверстия. Конструкцию с помощью болтов с потайными головками крепят снизу к столешнице. Останется только заблокировать кнопку включения, подключить болгарку через внешний выключатель.
Таким же образом можно изготовить своими руками циркулярку из дисковой пилы. В данном случае работа заметно упрощается благодаря тому, что не нужно придумывать крепление. Достаточно сделать вырез под диск, просверлить отверстия по отверстиям плиты ручной дисковой пилы.
Меры безопасности
Во избежание попадания в глаза мелкой древесины при распиливании, а также щепок обязательно необходимо проводить работу в очках. Следует позаботиться о том, чтобы распиловка выполнялась в хорошо освещённом помещении или циркулярка стояла бы на открытой для солнечных лучей площадке.
При работе с материалом для распила нужно следить за тем, чтобы в нём не было гвоздей или больших сучков. Это обстоятельство может спровоцировать поломку диска или изменение направления движущегося бруска или рейки. В лучшем случае двигатель может быть испорчен, а диск – затуплен. В худшем варианте вырвавшийся из рук строительный материал причинит увечья тому, кто занимается распиловкой или людям, находящимся рядом.
Таким образом, изготовить циркулярку в домашних условиях сможет любой человек, умеющий работать строительными инструментами и имеющий навыки изготовления деревянных или металлических конструкций. Нужно соблюдать правила эксплуатации агрегата. Такая пила в дальнейшем станет вашим помощником и значительно снизит трудовые затраты на обработку пиломатериалов, используемых в личном хозяйстве.
О том, как сделать циркулярку из болгарки своими руками, смотрите в следующем видео.
Наиболее простой способ переделки
Можно найти множество способов изготовления циркулярки из угловой шлифмашинки. Наиболее простым из них является использование стационарного стола изготовленного из деревянных брусков, фанеры и листов OSB.
Такой вариант изготовления требует меньших материальных и физических затрат. Кроме того, время на изготовления невелико, так как дерево очень мягкий и податливый материал. Для этого не потребуется наличие специального инструмента. Весь необходимый набор включает в себя:
- Измерительную рулетку и линейку для нанесения размеров;
- Рожковые гаечные ключи;
- Отвертку;
- Дрель с набором сверл по дереву.
