Гальваника в домашних условиях

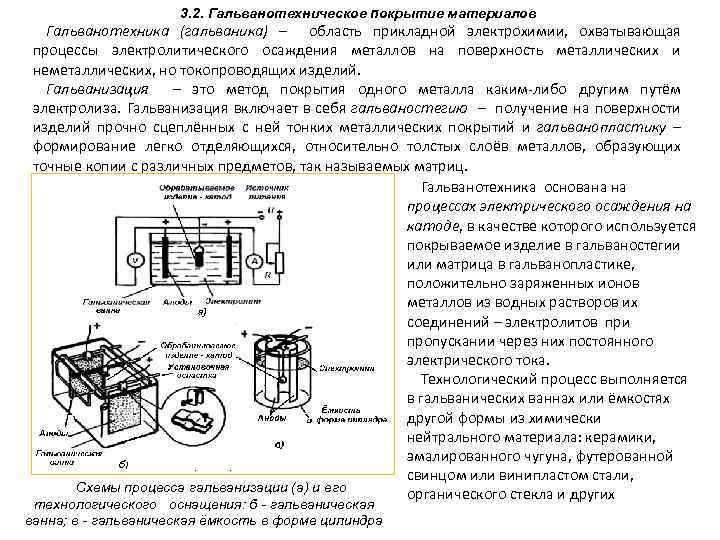

Гальваника процесс

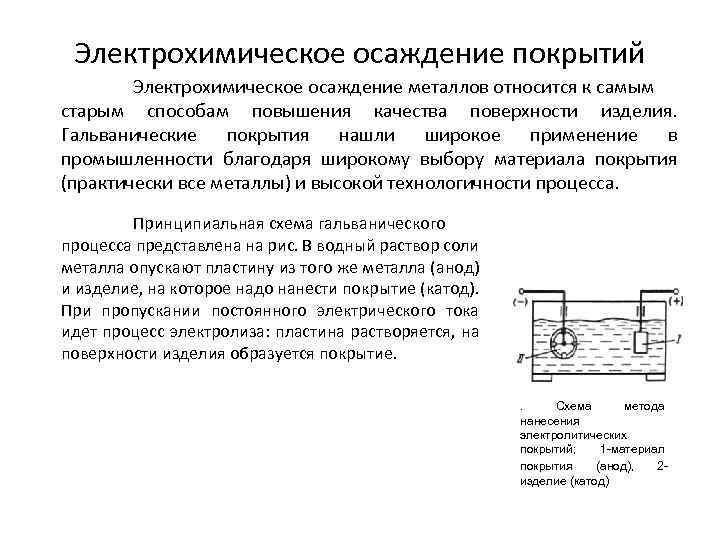

Гальваника в домашних условиях осуществляется с применением реактивов. На этом этапе могут возникнуть сложности – многие химические вещества доступны только тем, кто предварительно получил документы разрешительного характера.

Необходимо позаботиться о правильном хранении компонентов. Реактивы, а также готовые электролиты помещают в стеклянные или прочные пластиковые емкости с крышками.

При приготовлении состава крайне важно с большой точностью отмерять все компоненты – лучше всего использовать для этого электронные весы

Подготовительный процесс

Качество (однородность, прочность) готового покрытия напрямую зависит от правильности проведения подготовки поверхности к гальванизации. Во многих случаях удаления загрязнений и обезжиривания бывает недостаточно – может понадобиться пескоструйная обработка. Иногда требуется шлифовка специальными пастами или наждачной бумагой.

В домашних условиях для удаления жирной пленки и других загрязнений с поверхностей часто применяется спирт и другие органические растворители. Могут также использоваться обезжиривающие растворы.

При подготовке к гальванизации изделий из стали и чугуна применяется раствор, содержащий кальцинированную соду, каустик, силикатный клей (из расчета на 1 л – 50 г, 20 г и 5-15 г соответственно). Температура раствора – 70-90°С. Для очищения предметов из цветных металлов используется раствор гидрофосфата натрия и хозяйственного твердого мыла (по 10-20 г/1 л). При проведении процедуры температура составляет 90°С.

Техника безопасности

При проведении гальванических операций мастер обязан соблюдать технику безопасности. Опасность этого технологического процесса заключается в использовании токсичных химических компонентов. Усложняет ситуацию нагрев электролита до высоких температур. Вредные испарения поражают дыхательную систему, существует риск получения химических ожогов кожи и слизистой.

Работу необходимо проводить в нежилом помещении, оборудованном хорошей вентиляцией – в мастерской, пристройке, гараже. Требуется обеспечить заземление.

Глаза нужно защитить очками. Перчатки для рук должны быть достаточно мягкими, но прочными. Также понадобятся клеенчатый фартук и резиновая обувь.

Нельзя на рабочем месте пить или есть – велик риск оседания на продуктах вредных веществ, которые приведут к отравлению.

Перед началом работы стоит обязательно изучить специальную литературу с доступным описанием особенностей процесса.

Гальваника медью в домашних условиях

В домашних условиях гальваническое меднение чаще всего используют в декоративно-прикладных целях или для нанесения медного подслоя перед никелированием и хромированием.

Обычно медью покрывают мебельную фурнитуру, предметы кухонной утвари, элементы светильников, бижутерию, а также части инструментов и ножей. Подбор параметров гальванизации домашними мастерами обычно делается опытным путем по цвету и качеству покрытия.

Те, кто занимается меднением серьезно, в том числе и в коммерческих целях, используют в своих установках регулируемые источники тока или реостаты, с помощью которых устанавливается необходимая плотность тока и скорость осаждения.

А одно из самых популярных направлений современной домашней гальваники — это покрытие медью высушенных растений, орехов, желудей и насекомых. Такие изделия выглядят впечатляюще и используются не только в декоративных целях, но и для изготовления бижутерии (см. ниже меднение и патинирование грецкого ореха).

Техника безопасности

Поэтому в домашних условиях все работы по приготовлению электролита и химической обработке изделия необходимо выполнять в резиновых перчатках и клеенчатом фартуке, а при больших объемах использовать респираторы и защитные очки.

Сам по себе медный купорос не требует какой-либо обработки перед утилизацией, но, поскольку электролиты на его основе содержат серную кислоту, ее необходимо нейтрализовать с помощью щелочи или соды.

Оборудование и материалы

Для меднения в домашних условиях требуется минимальный набор оборудования и реактивов. В качестве гальванической ванны можно использовать любую пластиковую или стеклянную емкость.

Для приготовления электролита для меднения необходим только медный купорос и чистая вода, а источником тока может служить старая зарядка для телефона или пара батареек. Другие материалы и инструменты также немногочисленны и доступны в бытовых условиях.

В первую очередь это серная кислота (жидкость для аккумуляторов), сода, обрезки медных изделий (труб, шинок, контактов) и наждачка на матерчатой основе.

Рецепт простого раствора

В состав самого простого электролита, используемого для меднения в домашних условиях, входят всего два реагента: сернокислая медь (медный купорос) в количестве 180÷220 г/л и серная кислота (жидкость для аккумулятора) — 40÷60 г/л. В качестве блескообразующих добавок к такому электролиту домашние мастера используют желатин и декстрин (0.5÷1.0 г/л).

В Интернете можно найти рецепты электролитов с добавками, которые способствуют созданию медных покрытий с разнообразными эффектами (матовость, зеркальный блеск, различные оттенки).

При этом, как правило, указывают только название химического вещества и условия его применения, а насколько оно доступно и где его взять — не пишут.

Источник статьи: http://wikimetall.ru/metalloobrabotka/mednenie-v-domashnih-usloviya.html

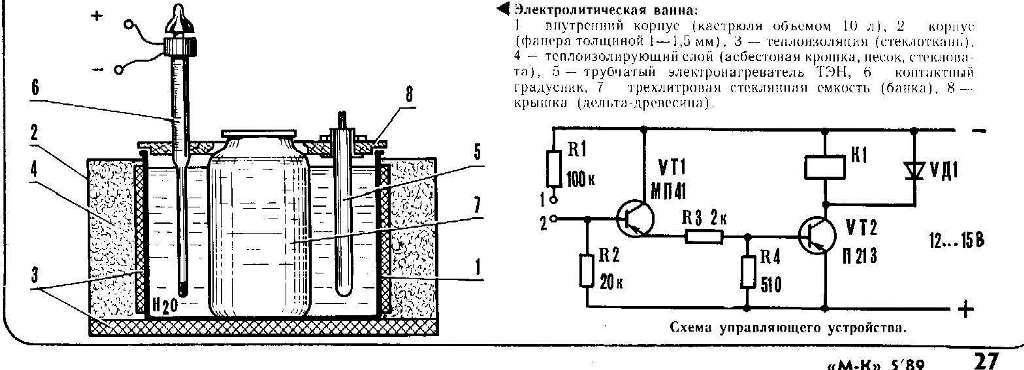

Оборудование для гальванопластики в домашних условиях

Гальваническое осаждение меди в домашних условиях проводят в емкостях любой геометрической формы. Размер гальванической емкости зависит от размера будущих изделий или репродуцируемых композиций. Материал может быть различным, подойдут емкости из стекла, керамики или пластмассы.

Вторым ключевым элементом гальванической установки является источник постоянного тока. Для проведения работ используют ток низкого напряжения в пределах 3-6 В. Можно использовать аккумулятор, или выпрямитель. Для измерения силы тока потребуется амперметр, для фиксации напряжения — вольтметр.

Для размещения формы и анодов в гальванической емкости необходимо предусмотреть подвесы. Форма подвешивается на проволоке из меди или латуни и помещается в емкость на расстоянии 15-20 мм от анода. Электроды, соединенные с положительной клеммой источника тока (анодом) подвешиваются также на меди или латуни, при этом проволочные крючки не погружают в электролит, в противном случае возможна деформация подвесов из-за разъедания крючка. Форма подключается к отрицательной клемме источника тока. В качестве анодов используют медные пластины толщиной от 3 мм. достаточных размеров. Площадь поверхности анодов должна превышать площадь поверхности формы.

Для контроля температуры электролита можно использовать обычный ртутный термометр.

Готовим ванну к применению

Нужно залить в стеклянную тару сульфат меди (это вещество может разъедать пластиковые контейнеры, хотя им выполняется футеровка производственных ванн) до уровня, чтобы в емкости полностью помещался объект гальванизации. Взять медный анод (+), согнуть его так, как показано на фото. Следите за тем, чтобы электрод не переломался. Проверьте, насколько свободно помещается в ванной деталь и не соприкасается ли она с анодом.

Если хотите использовать очень низкое напряжение постоянного тока, менее одного вольта, то нужно организовать большую площадь воды. Желательно предварительно провести расчет покрытия и количества жидкости, чтобы размеры емкости соответствовали параметрам тока.

Питание

Положительный выход блока питания (+) подключается к медному аноду, проследите, чтобы он выступал над поверхностью раствора. К катоду, на котором размещается деталь, подается отрицательный заряд (-). Поместите объект в ванну, убедитесь в том, что части объекта не касаются меди. После чего можно включать блок питания. Следите за образованием пузырей, если они появились, то напряжение слишком высокое и его следует убавить. Также смотрите на показания вольтметра, чаще всего достаточно 1-го вольта.

Весь процесс займет несколько минут, но нужно регулярно проверять покрытие, если медный налет стал тускнеть, добавьте в раствор немного отбеливателя.

Полоскание

Сразу после удаления объекта из гальванической ванны, промойте его водой, чтобы удалить остатки раствора медного купороса, а затем вытрите насухо. Обработанные места должны быть сияющими и гладкими. После работы можно провести анализ дозировки купороса и уровня желаемого напряжения.

Гальванизация медным купоросом

Эта схема отлично подойдет для создания собственной бижутерии, освежения старых аксессуаров, а также изготовления гравировки своими руками. Для покрытия медью более крупных деталей потребуется увеличить мощность устройства. Данным прибором, конструкция и чертежи которого даны выше, можно выполнить омеднение (покрыть медью) практически любых небольших деталей для создания домашних сувениров.

Особенности гальванизации с различными металлами в домашних условиях

Вариант нанесения тонкого слоя на металлический предмет в домашних условиях может нести декоративную функцию, или обеспечивать коррозионную стойкость деталей, возобновлять рабочие характеристики. Никелирование представляет собой процесс осаждения никеля на металлическую часть. Декоративный яркий никель используется в широком спектре применений. Он обеспечивает высокую степень блеска, защиту от коррозии и износостойкость. В автомобильной промышленности яркий никель можно найти на бамперах , ободах, выхлопных трубах и отделке. Он также используется для яркой работы на велосипедах и мотоциклах.

Никелирование в домашних условиях

Хромированный слой в домашних условиях может быть декоративным, обеспечивать коррозионную стойкость, облегчать процедуры очистки или повышать твердость поверхности. Иногда для эстетических целей может использоваться менее дорогой имитатор хрома. Гальваническое хромирование в домашних условиях также может проводиться в домашних условиях.

Меднение своими руками

Меднение практикуется для производства защитного слоя или повышения электропроводности материала. Для создания такого слоя используют ядовитые цианиды опасные для жизни. Такая операция в домашних условиях не проводится. Изначально стальные изделия никелируются и лишь потом покрываются медью.

Цинкование в домашних условиях

Цинкование считается самым простым способом гальваники изделий. Электролит состоит из сернокислого цинка (200 г), сернокислого аммония (50 г), уксусного натрия (15 г) из расчета на 1 л воды. В таком растворе цинк растворится и затем успешно покрывает заготовку.

Покрытие изделия после латунирования

Латунирование применяют в декоративных целях для фурнитуры. Для операции в электролите необходимы содержаться медные соли и цинка перемешанные в растворе цианида. Гальваническое покрытие латунью в домашних условиях также не приветствуется.

Серебрение и золочение нашли использование в промышленности в качестве проводника и декоративного слоя. Изделие предварительно покрывают никелем после чего наносится покрытие серебром или золотом. Для проведения операции электролит должен содержать хлористое серебро, железо цианистый калий, и кальцинированную соду. Такую жидкость следует подогреть до 20 градусов, где анодом можно применить материал из графита.

Серебрение

Гальванопластика в домашних условиях может использоваться для создания точных копий металлических деталей, пластинок или схем. Также применение технологии позволит усилить рабочие свойства заготовки. Для таких целей используют золото серебро, никель, хром или подобные металлы.

Железнение и не только. Часть 1.

Процесс железнения – электролитическое осаждения железа из растворов электролитов его солей. Железо осаждается на катоде, в качестве анода используют полосы из малоуглеродистой стали. В процессе железнения получается покрытие химически более высокой чистоты, поэтому стойкость к коррозии у него выше, чем у малоуглеродистой стали.Процесс железнения используется для наращивания металла на поврежденную поверхность деталей из стали и чугуна при восстановлении их параметров в различных областях промышленности:

• В полиграфии – с помощью железнения изготавливают клише методом гальванопластики, а также защищают медные пластины от окисления типографской краской.
• В автомобильной – с помощью железнения проводят восстановление размеров изношенных деталей машин методом гальванопластики.
• В машиностроении – путем железнения восстанавливают детали станков.
• В электротехнической – с помощью железнения восстанавливают детали электроинструментов.

Восстановление деталей при помощи железнения осуществляется методом гальванопластики. (См. «Что такое гальванопластика? Часть1, Часть 2»).

Процесс железнения очень эффективен, так как компоненты электролитов недороги, скорость наращивания достаточно высока, а покрытие может получаться толщиной до8 мм.

Для получения износостойких покрытий с повышенными механическими, магнитными свойствами и улучшенной структурой процесс железнения проводят в электролитах железнения, содержащих различные добавки, например, никеля, марганца, хрома (будет рассмотрен в статье «Железнение и не только. Часть 2»).

Процесс железнения можно проводить из растворов сернокислых или хлористых закисных солей. Сернокислые электролиты менее агрессивны, но ниже по производительности, к тому же осадки получаются более хрупкие и напряженные.

В ремонтной практике наибольшее распространение получили хлористые электролиты железнения, которые обеспечивают получение плотных мелкозернистых осадков толщиной до 3 – 5 мм с высокими механическими свойствами и скоростью осаждения 0,4 – 0,5 мкм /ч.

Широко применяются четыре вида хлористых электролитов железнения, отличающихся концентрацией соли железа: с малой концентрацией (200 – 320 г/л) (тип I), средней (400 – 450 г/л) (тип II) , высокой (600 – 680 г/л) (тип III) и оптимальной (300 – 350 г/л) (тип IV).

I –ый электролит железнения применяют для восстановления деталей, требующих твердого железного покрытия. При температуре 60 – 80 0 С и ДК = 30 – 50 А/дм 2 получают плотные покрытия толщиной до 1,5 мм.

II –ый электролит железнения предназначен для восстановления деталей с невысокой твердостью. Он обеспечивает получение качественных покрытий до 2 мм и твердостью HV = 250 – 450.

III–ый электролит железнения при температуре (75 – 95 0 С) и невысокой плотности тока позволяет получить мягкие и вязкие покрытия толщиной до 3 мм.

IV –ый электролит железнения обладает существенными преимуществами: анодный выход по току равен катодному, поэтому концентрация железа в электролите железнения сохраняется постоянной, покрытие получается износостойкое.

Состав наиболее универсального электролита железнения, г/л:

Железо хлористое (FeCl2∙4H2O) 300 – 330

Кислота соляная (HCl) 1,5мл – 2 мл

Температура 75 – 80 0 С, катодная плотность тока 4 – 5 А/дм 2 до 10 – 20 А/дм 2 .

Соотношение анодной поверхности к катодной 2 : 1

В качестве анодов используют стальные полосы, помещенные в чехлы из стеклоткани.

Завеска деталей в электролит железнения производится без тока, при этом детали прогреваются, а пассивная пленка, имеющаяся на них, разрушается. Через 10 – 30 секунд устанавливается ток 4 – 5 А/дм 2 и за 10 минут его значение доводят до 10 – 20 А/дм 2 . После железнения детали необходимо промыть в горячей воде, нейтрализовать в 5 – 10% -ном растворе соды и снова промыть в воде.

PH электролита железнения корректируют с учетом расхода HCl на 1 А/ч 0,8 г кислоты.

Таким образом, организовав участок железнения, можно получать хорошую прибыль на восстановлении сложных дорогостоящих деталей машин и различных механизмов.

Особенности гальванопластики

При помощи этого метода копируются предметы до мельчайших деталей. Гальванопластика позволяет изготавливать изделия сложных конфигураций, которые невозможно воспроизвести другим способом. Хрупкие заготовки получают прочность и другой облик при покрытии металлом. Материал заготовки не имеет значения, так как она остаётся внутри. Копия максимально приближена к оригиналу.

Кулон жёлудь, выполненный методом гальванопластики

Применение в домашних условиях обоих направлений гальваники допускает изготовление декоративных украшений, защитных покрытий и просто красивых вещей. Правильно подобранный электролит и грамотно организованный электрохимический процесс – вот всё, что для этого нужно.

Медь: как состарить?

Отвечая на вопрос о том, как состарить медь, важно упомянуть несколько методов, позволяющих это сделать. Прежде всего следует проверить подлинность меди. Настоящий металл характеризуется золотисто-коричневым оттенком

Также медь практически не притягивается к магниту

Настоящий металл характеризуется золотисто-коричневым оттенком. Также медь практически не притягивается к магниту.

Кроме этого, следует обратить внимание на наличие слоя лака на медном изделии. Если таковой есть, то его необходимо удалить. Сделать это можно с помощью ацетона (эта жидкость применяется для снятия маникюрного лака) — достаточно пропитать веществом кусочек ватки и тщательно натереть ею медное изделие

Вместо ацетона можно взять метиловый спирт или растворитель для краски. После обработки изделия ацетоном следует замочить его в горячей воде. Такой прием поможет окончательно удалить лак

Сделать это можно с помощью ацетона (эта жидкость применяется для снятия маникюрного лака) — достаточно пропитать веществом кусочек ватки и тщательно натереть ею медное изделие. Вместо ацетона можно взять метиловый спирт или растворитель для краски. После обработки изделия ацетоном следует замочить его в горячей воде. Такой прием поможет окончательно удалить лак.

Если медный предмет не имеет лакового покрытия, то его достаточно просто обезжирить. Для этой цели подойдет раствор воды и уксуса (1:1) или медицинский спирт. Подготовку изделия к состариванию заканчивают сушкой. Для этой цели подойдет фен или газовая горелка.

Существует 3 проверенных способа, позволяющих состарить медь:

Применение аммиачных испарений: для начала нужно приобрести чистый аммиак и пластиковую емкость с плотно закрывающейся крышкой. Перед тем как приступить к работе, нужно обеспечить доступ свежего воздуха в помещение и защитить руки и глаза (для этой цели понадобятся перчатки и очки). На дно емкости нужно положить деревянный брус, на который будут выкладываться изделия из меди. Затем в емкость наливают аммиак, но только так, чтобы его уровень оказался ниже уровня бруска

Важно следить за тем, чтобы предмет не упал в аммиак, но если это случилось, то его следует немедленного достать и тщательно промыть водой. После укладывания предмета из меди на брусок нужно плотно закрыть емкость и оставить изделие на несколько часов в аммиаке. В конце процедуры предмет следует тщательно высушить

Для закрепления эффекта можно натереть состаренный предмет парафином.Применение специального раствора: в продаже можно найти раствор, применяемый для состаривания меди. При работе с этим средством важно защитить руки и глаза. Раствор для состаривания меди готовят в соответствии с инструкцией (обычно на 1 часть средства берется 10 частей воды). Изделие нужно взять в руку, защищенную перчаткой, и несколько раз окунуть в раствор. Манипуляции проделывают до тех пор, пока не будет достигнут нужный эффект. В конце процедуры изделие ополоснуть горячей водой и тщательно высушить.
Раствор соли: чтобы приготовить его, нужно взять 1 часть воды и 1 часть соли. Полученную жидкость кисточкой наносят на изделие несколько раз в день, при этом отслеживая эффект от процедуры. Подобное состаривание может занять несколько суток.
Уксус: для состаривания меди в домашних условиях нужно взять чистый уксус, нанести его кисточкой на изделие. Через несколько часов процедуру следует повторить. Также можно попросту замочить изделие в уксусе, после чего тщательно высушить его потоком горячего воздуха.

В конце процедуры предмет следует тщательно высушить. Для закрепления эффекта можно натереть состаренный предмет парафином.Применение специального раствора: в продаже можно найти раствор, применяемый для состаривания меди

При работе с этим средством важно защитить руки и глаза. Раствор для состаривания меди готовят в соответствии с инструкцией (обычно на 1 часть средства берется 10 частей воды)

Изделие нужно взять в руку, защищенную перчаткой, и несколько раз окунуть в раствор. Манипуляции проделывают до тех пор, пока не будет достигнут нужный эффект. В конце процедуры изделие ополоснуть горячей водой и тщательно высушить.
Раствор соли: чтобы приготовить его, нужно взять 1 часть воды и 1 часть соли. Полученную жидкость кисточкой наносят на изделие несколько раз в день, при этом отслеживая эффект от процедуры. Подобное состаривание может занять несколько суток.
Уксус: для состаривания меди в домашних условиях нужно взять чистый уксус, нанести его кисточкой на изделие. Через несколько часов процедуру следует повторить. Также можно попросту замочить изделие в уксусе, после чего тщательно высушить его потоком горячего воздуха.

Общее представление о гальванике

Гальваническое покрытие может быть как технологическим, так и декоративно-защитным. Оно представляет собой тонкий поверхностный слой металла, обладающего хорошим эстетичным видом (золото, серебро) или антикоррозионными свойствами (цинк, медь) на металлических или пластмассовых изделиях.

В общих чертах гальваника металла в домашних условиях выглядит несложно. В ванночку с электролитом опускаются аноды, которые подключаются к «плюсу», а между ними – в качестве катода – обрабатываемая деталь, подключенная к «минусу». Когда электрическая цепь замыкается, металл, который содержится в электролите, осаждается на катод, то есть изделие.

Особенности серебрения в домашней обстановке

Необходимые материалы и оборудование

Список того, что потребуется для проведения процедуры в домашних условиях:

• защитное оборудование;
• блок питания на ток 30-50 А, с амперметром, плавной регулировкой и стабилизацией силы тока;
• 2 куска кабеля для соединения анода и детали с блоком питания;
• пластиковый тазик;
• электроплитка;
• стеклянная или пластиковая посуда с плотной крышкой;
• электронные весы;
• термометр с диапазоном 10…130 °C.

Реагенты, которые нужны для гальваники:

• 6 л 36% концентрации серной кислоты (кислота для заправки аккумуляторов);
• 2 кг хлорида натрия (пищевая соль);
• 100 г гидрокарбоната натрия (пищевая сода);
• 5 кг нитрата натрия (натриевая селитра);
• 1 кг силиката натрия (жидкое стекло, силикатный конторский клей);
• 2 кг карбоната натрия (кальцинированная сода);
• 200 г железистосинеродистого калия (жёлтая кровяная соль);
• 15-20 г чистого серебряного лома;
• бутылка моющего средства.

Меры предосторожности при работе с опасными химическими веществами

Перед проведением процедуры стоит выбрать подходящее место. Лучше всего работать с опасными веществами не дома, а в гараже или сарае. Обязательное условие – достаточная вентиляция и возможность организовать заземление.

Конечно, хорошо иметь специальную экипировку для работы с химикатами, защищающую все тело. Однако при ее отсутствии обязательным условием будет приобретение следующих предметов:

• маски-респиратора;
• прозрачных очков;
• резиновых перчаток;
• фартука из плотной клеенки.

Все это необходимо, так как гальваника связана с использованием концентрированных кислот и выделением ядовитых газов. Поэтому пренебрегать безопасностью не стоит.

Подготовка металла

Чтобы металл ровным слоем покрыл и надежно защитил вещь, ее стоит тщательно обработать. При наличии выступов и коррозии необходимо почистить предмет наждачной и отшлифовать, потом ровное покрытие предмета обезжиривают:

• подогреть раствор фосфорнокислого натрия до 90 °C;
• опустить обрабатываемую вещь;
• держать 3-10 минут.

Никелирование алюминия

Начинают с двукратной цинковой обработки материала. Цель такой обработки — сделать материал плотным и прочным, чтобы частички никеля смогли равномерно покрыть поверхность металла. Цинковая обработка выполняется так:

1. Растворите в 1 литре воды 250 г едкого натра, добавьте 50-60 г окиси цинка. Оптимальная температура раствора — 18-20 градусов по Цельсию.
2. Поместите обрабатываемую деталь из алюминия в раствор на 3-5 секунд в раствор, а потом сразу же достаньте ее из раствора, чтобы избежать химического повреждения. Раствор не выливайте!
3. Выполните травление детали в течение 10-15 секунд, чтобы равномерно распределить цинк по всей поверхности детали. Для травления используется азотная кислота в концентрации 15%.
4. Повторно выполните цинковую обработку в растворе в течение 3-5 секунд, потом промойте деталь в горячей воде. Повторное травление в азотной кислоте выполнять не нужно.

Растворы

Для никелирования можно использовать различные растворы, рассмотрим несколько основных рецептов:

• Рецепт #1. Хлористый натрий — 20 г, лимоннокислый натрий — 40 г, аммоний на основе хлора — 50 г, 25%-аммиак — 50 мл, гипофосфит натрия — 25 г, вода — 1 литр. Для приготовления раствора необходимо нагреть воду до температуры 80-90 градусов. После этого в воду помещаются все компоненты (кроме гипофосфита). Выполняется перемешивание соединения до образования однородного раствора, в конце вносится гипофосфит натрия.
• Рецепт #2. Уксуснокислый никель — 25 г, аминоуксусная кислота — 20 г, гипофосфит натрия — 30 г, вода — 1 литр. Для приготовления раствора вода доводится до температуры 95 градусов. После этого в добавляются все компоненты (кроме гипофосфита). Производится размешивание раствора до полного растворения компонентов, в конце вносится гипофосфит натрия.

Для проведения никелирования хромированные алюминиевые детали помещаются в один из растворов. Деталь подвешиваются на проволоке, а потом она опускается в раствор на 70-80%. Она не должна касаться боковых стен и дна. После этого температура повышается до 350-380 градусов. Оптимальный срок термическо-химической обработки — 1 час.

Для ускорения никелирования можно повысить температуру раствора до 500 градусов. Однако в таком случае на поверхности детали могут образоваться желто-рыжие или фиолетовые пятна, от которых будет сложно избавиться, поэтому избыточный нагрев лучше не производить. После никелирования алюминий проходит вспомогательную обработку в машинном масле:

1. На огонь ставится минеральное масло, которое разогревается до температуры 250 градусов.
2. Деталь достается из электролитного раствора и сразу же помещается в минеральное масло.
3. В масле деталь греется в течение 1 часа. После этого деталь достается, промывается под теплой водой + выполняется обезжиривание.

Меднение изделия

Перед началом работ по меднению в домашних условиях нужно подготовить необходимые материалы и оборудование. Надо позаботится об источнике напряжения и постоянного тока. Существует много рекомендаций касательно силы тока, разброс которого может быть большим. Поэтому желательно иметь реостат с возможностью плавной регулировки напряжения и для постепенного завершения процесса. Источником может служить автомобильный аккумулятор или выпрямитель с напряжением на выходе не больше 12 вольт. Для первых опытов будет достаточно обычной батарейки от 4.5 до 9 вольт.

Затем выбирается ёмкость для электролитического раствора, лучше всего из жаропрочного стекла. В любом случае все ёмкости для электролиза должны быть диэлектриками и выдерживать температуру не менее, чем 80 градусов по Цельсию.

В качестве анодов подойдут два больших медных листа. Они должны перекрывать по размеру заготовку. Из химических реактивов потребуются:

• Купорос медный.
• Кислота соляная либо серная.
• Вода дистиллированная.

Меднение в домашних условиях пользуется заслуженной популярностью, поскольку очень хорошо и надежно держится на стальных изделиях. Главное условие — правильно соблюдать технологию процесса.

Имеется два способа нанесения меди на поверхность:

1. Помещение заготовки в раствор электролита.
2. Неконтактный способ. В этом случае изделие не погружается в раствор.

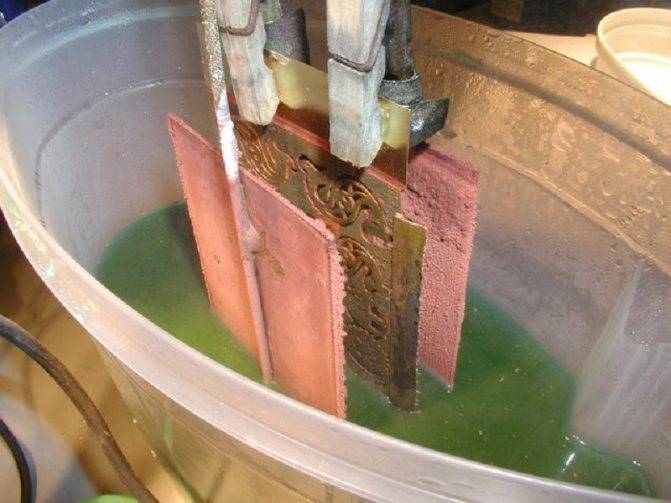

Метод погружения

Подготавливается и обрабатывается поверхность изделия при помощи тонкого наждака и щеточки. После этого деталь моется в проточной воде, обезжиривается и еще раз промывается.

Этапы процесса омеднения следующие:

• Два медных анода подключают в сеть к положительным контактам и размещают их в стеклянную банку.
• К обработанному изделию подводят контакт с отрицательным значением напряжения и свободно подвешивают между анодами.
• Подключают реостат согласно электрической схеме для возможности регулирования силы тока.
• Подготавливается раствор в правильных пропорциях. На 100 г дистиллированной воды надо 20 г медного купороса и 2−3 г соляной кислоты. Вместо соляной кислоты можно использовать другую.
• Раствор выливается в посуду с медными пластинами и деталью таким образом, чтобы они полностью скрылись под поверхностью раствора.
• Подключается источник напряжения. Реостатом добиваются необходимой силы тока из примерного расчета 10−15 миллиампер на каждый квадратный сантиметр площади детали.

Покрытие медью без погружения

Этот метод интересен тем, что его можно использовать для обработки не только стальных предметов, но и сделанных из других материалов. Например, алюминия и цинка. Порядок процесса следующий:

• Из многожильного медного провода изготавливается «кисточка». Конец провода оголяется. Из медных проводков создается подобие кисточки, чтобы затем прикрепить ее к деревянной ручке-держателю.
• Второй конец провода подключается к плюсовому контакту электрической цепи.
• В широкую ёмкость заливается стандартный электролитный раствор из медного купороса и соляной кислоты.
• Предварительно очищенная и промытая металлическая заготовка присоединяется к отрицательному контакту и размещается в пустой ёмкости.
• Импровизированная кисточка окунается в раствор электролита и проводится по поверхности заготовки без контакта. Это действие повторяется до получения результата.

https://youtube.com/watch?v=RVbR6LBkHdA

Обработка алюминия

Часто с помощью медного электролиза обновляют столовые приборы, сделанные из алюминия. Если нет опыта проведения этого процесса, то можно потренироваться нанести медь на алюминиевые пластинки. Порядок проведения процесса:

• Алюминиевую пластинку зачищают и обезжиривают.
• Наносят на неё небольшое количество раствора медного купороса.
• Подсоединяют отрицательную клемму от источника питания к алюминиевой пластинке. Удачным способом соединения является металлический зажим-крокодил.
• Положительный полюс питания подается на медную «щеточку». Это конструкция из медного провода, один конец которого освобожден от оплетки, а медные щетинки образовали кисточку. Зажим от питания присоединяется ко второму концу провода. Сечение провода должно быть от одного до полутора миллиметров.
• Медную щетину обмакивают в раствор сернокислой меди и водят на близком расстоянии от поверхности алюминиевой пластинки. При этом нужно стараться не прикасаться щеточкой к заготовке, чтобы не замкнуть цепь.
• Омеднение происходит буквально на глазах.
• После окончания работы с пластины удаляют остатки не закрепившейся меди и протирают спиртом.
