Электронный угломер: ювелирная точность углов.

Разновидности инструмента

Уже отмечалось, что по некоторым параметрам принципиально различаются профессиональные модели угломеров и бытовые. Действительно, модели первого типа имеют более высокие рабочие показатели, минимальную погрешность и поэтому используются в ответственных мероприятиях. Бытовые же устройства есть смысл применять в отделочных и ремонтных работах в частном хозяйстве – тот же уровень погрешности скажется на результате в минимальной степени. Также разделяется угломер магнитный электронный, и его более современное лазерное продолжение. Магнитная катушка используется как чувствительный элемент замера, состояние которого в процессе работы отражается в цифровом виде. Лазерные аппараты – наиболее точные и удобные представители сегмента. Именно лазерный прицел гарантирует высокую степень корректности фиксации луча, на основе координат которого оператор принимает решения.

Сферы применения электронных угломеров

Основное предназначение этого инструмента – построение и замер острых и развёрнутых углов, а также возможность диагностики угловых пространственных плоскостей.

Его использование оправдано на любой стадии инженерных работ: от построения планов и чертежей до монтажа. Отдельные конструктивные элементы и сложные архитектурные поверхности зачастую имеют далеко непрямые углы:

выставленные с уклоном кровельные стропила;
лестничные марши;
перегородки или прочие конструкции под произвольными углами относительно других плоскостей;
выступающие за плоскость фасада эркеры.

Универсальность использования электронного угломера не ограничивается измерением углов, они могут быть использованы и для других инженерно-строительных и даже геодезических работ:

вынос проектных углов в натуру с фиксацией угла раскрытия инструмента для очерчивающего обвода;
измерение уклона (выполняет функционал строительного уровня);
задание направления (выполняет функционал построителя осей).

Основные разновидности угломеров

Существует большое количество видов этого приспособления. Как правило, они различаются назначением. Сегодня в продаже встречаются следующие модели:

Для монтажных и строительных работ. Приспособления этого типа применяются преимущественно для разметки. Строительный механический угломер используется и в процессе разработки проектных чертежей.
Плотничьи. Эти приспособления используются для работы с заготовками из древесины.
Горные. Применяются для осуществления маркшейдерских съемок.
Мореходные. Используются для идентификации географической широты.
Слесарный инструмент используется для специализированных работ. Такое приспособление характеризуется высоким уровнем точности замера.
Учебные (школьные). Эти линейки угломеры используются в школах и ВУЗах.
Артиллерийские угольники обладают высочайшей точностью. Такие приспособления используются при монтаже и настройке артиллерийских орудий.
Универсальный инструмент может использоваться для разных работ.

Современные устройства также могут различаться погрешностью и размерами. Кроме того, приспособления могут предназначаться для измерения внутренних или внешних углов.

Типы угломеров по принципу измерения

В зависимости от использованного способа угловых измерений, устройства разделяют на несколько типов:

Механические

Широко распространенные в слесарном и столярном деле механические угломеры делят на два подвида:

простые, представляющие собой угловую шкалу-транспортир и закрепленную одним концом в начале координат линейку;
оборудованные нониусом- дополнительной шкалой для более точного считывания показаний.

Механический угломер Измерения плоских углов проводятся контактным способом- инструмент следует плотно прижимать к поверхности.

Маятниковые

Кроме определения угла между двумя направлениями, позволяют также проводить угловые измерения относительно горизонта. В старинных конструкциях для этого использовали отвес, прямой угольник либо карданный подвес, в современных применяют конструкцию, стабилизирующее свое положение в пространстве за счет быстрого вращения ротора- гироскопа. Прибор позволяет быстро определить уклон поверхности, наклоны сторон сложных конструкций и т. п. Некоторые лазерные дальномеры могут определять положение линии горизонта, обрабатывая сигналы спутников GPS

Оптические

В устройствах этого типа одна (или обе) стороны угла обозначаются с помощью оптической системы, направляемой на маркерную точку на измеряемом объекте. Это средство дистанционного измерения. К ним относятся навигационные, горные, астрономические и многие строительные приборы.

Лазерные

Это наиболее совершенные на сегодняшний день приборы. Обычно их совмещают с лазерным дальномером, угловые измерения- это дополнительная функция большинства из них. Два или более лазерных луча направляются на точки, лежащие на сторонах измеряемого угла. Процессор проводит вычисления угловых значений и выводит их на дисплее устройства. Может измерять углы в любой плоскости, отсчитывать их от заданной пользователем системы координат.

Читать также: Худ ковка рисунки фото

Простейшие устройства используют механическую шкалу, на которой оператором поворачивается лимб с установленной лазерной указкой. Продвинутые обрабатывают отраженный сигнал лазера самостоятельно.

Лазерный угломер

Широко используются при разметке строительных площадок и промышленных конструкций. Если при ярком солнечном свете пятно засветки от лазерного луча плохо видно, применяют дополнительные усилители и отражатели.

Электронные

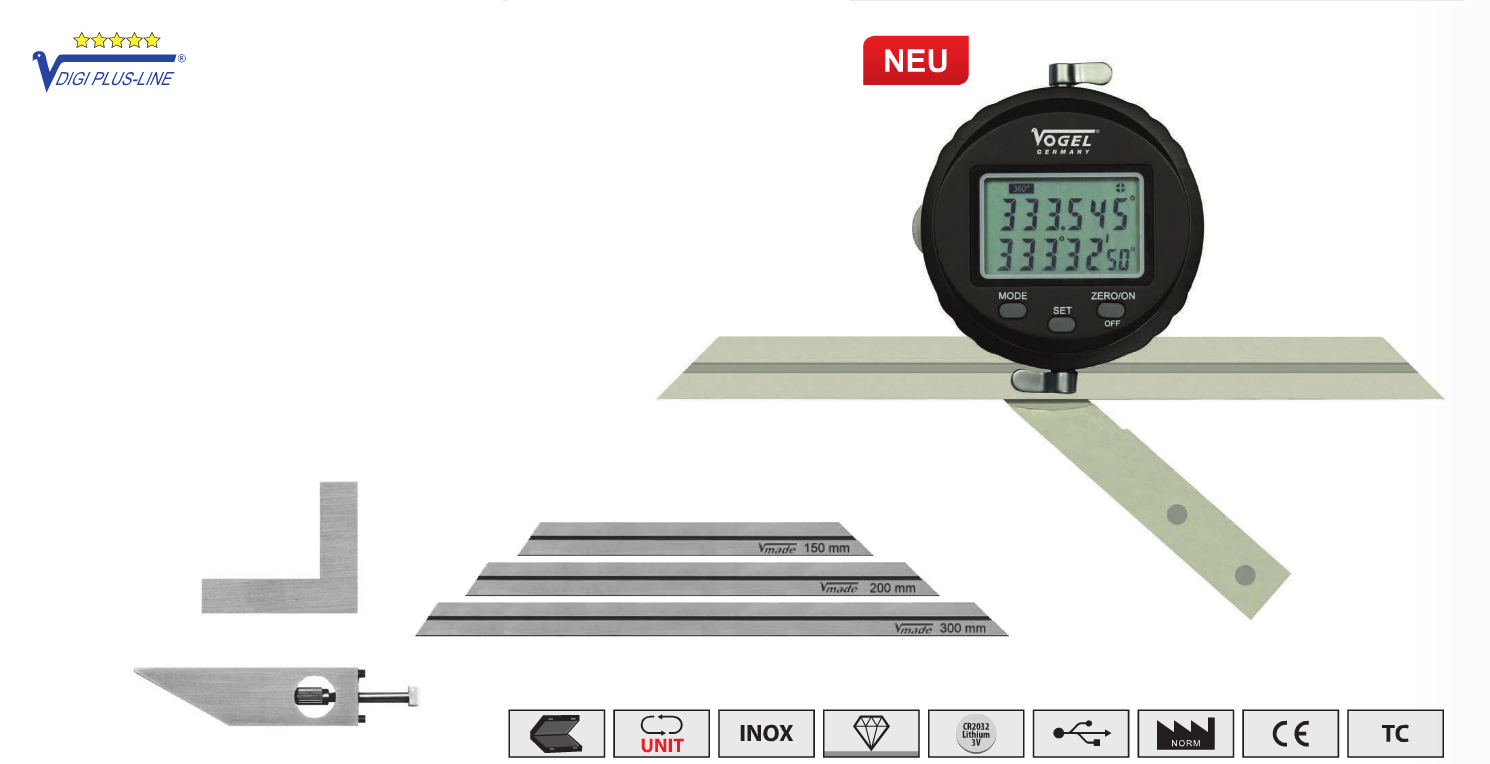

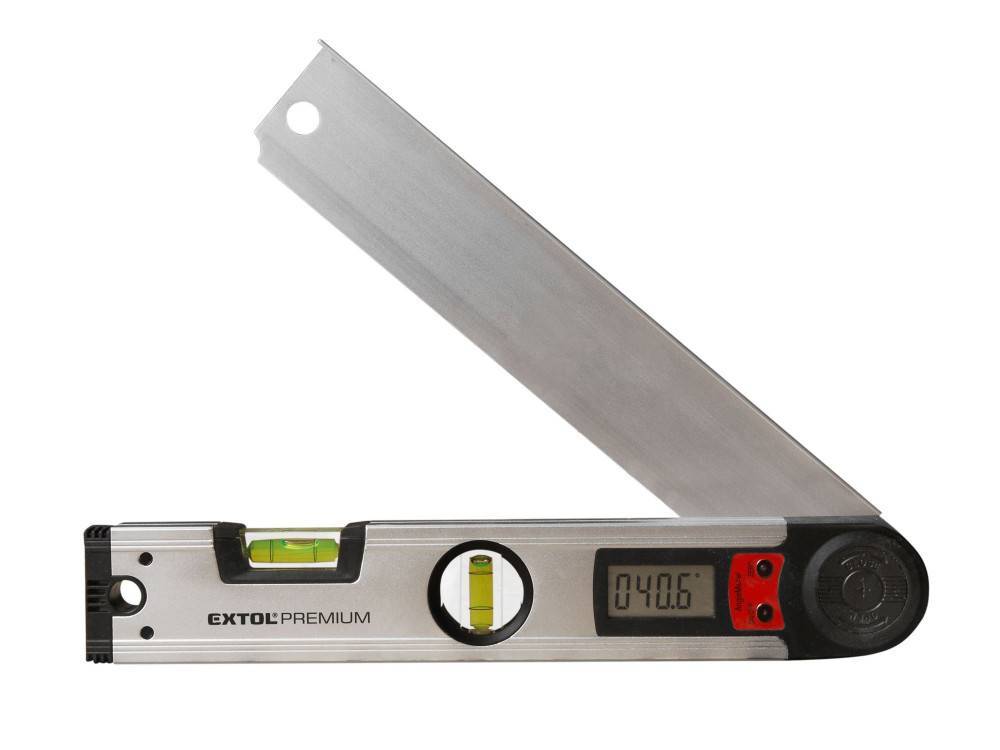

Вычисление значений проводится встроенным процессором. Результаты измерений выводятся на дисплей. Устройства позволяют запоминать результаты последних измерений, проводить вычисления на их основе: например, разницу двух измеренных углов. Такие устройства активно используются при разметке заготовок на машиностроительных и деревообрабатывающих производствах, при раскрое листовых и рулонных материалов.

Кроме того, в учебе, производстве, строительстве и в быту широко используются угломеры постоянных углов- это шаблоны, выполненные с фиксированным углом в 90, 30, 45, 60. С их помощью можно определить, равен или нет измеряемый угол зафиксированному в шаблоне значению.

Принцип работы

Данный инструмент можно назвать электронным транспортиром за счет схожих с последним функций, а именно построения и измерения углов. Но основное и главное отличие угломера в том, что он может работать с любыми углами, причем с высокой точностью.

Прибор предназначен для таких работ, как:

Замеры в процессе монтажа.
Диагностика пространственных сетей.

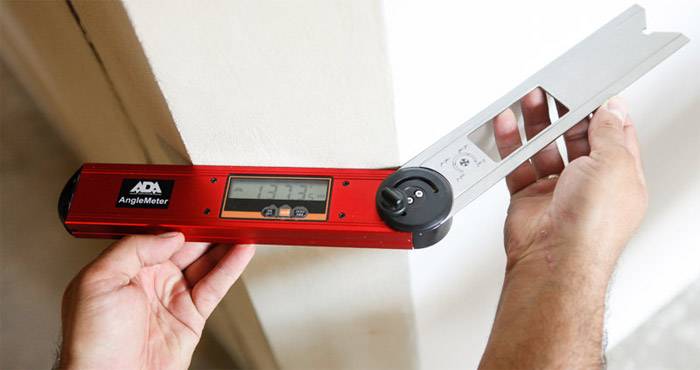

Использовать инструмент достаточно просто – нужно приложить его корпусом к базовой стороне угла, а рабочую планку отвести к другой его стороне. При этом между угломером и поверхностью не должно быть зазоров. Все результаты после вычислений прибор выдает на дисплее. Можно измерить как внутренний, так и наружный угол.

Мнение эксперта
Торсунов Павел Максимович

Это только основные функции инструмента, но его также можно использовать для выноса заранее заданных значений угла, в качестве электронного уровня, для построения осей и других работ, связанных с замерами.

Разновидности

На удалении рассчитывать углы расположения деталей и конструкций относительно друг друга позволяют модели разных типов. Например, существует угломер слесарный механический, а также его плотницкий аналог. Они отличаются материалами изготовления, прочностью и долговечность.. Слесарные модификации, как правило, долговечнее и устойчивее ко внешним воздействиям. Также существуют и конструкционные различия.

Наиболее распространена конструкция оптического типа. Это пример вышеупомянутой системы из двух линеек, связанных единым шарниром. Более развитым примером угломера является нониус. В таком виде обычно выпускаются угломеры столярные механические, рассчитанные не столько на физическое сопротивление нагрузкам, сколько на широкий диапазон выполняемых задач. Нониус представляет собой полу-диск, на поверхность которого также нанесена разметка. Этот элемент крепится на основании угломера и выступает в качестве его вспомогательного инструмента. С его помощью, к примеру, можно выполнять разметку на плоскости, а также измерять внешние и внутренние углы.

Сфера применения

Измерение углов между поверхностями и величины наклона необходимо при выполнении самого широкого вида работ. Однако чаще всего угломеры востребованы в следующих сферах деятельности:

строительство. Точное измерение углов необходимо при монтаже конструкций, для разметки под фундамент закладываемого здания, в полевых работах. Чаще всего применяются оптические инструменты;
слесарное дело. Как правило, это высокоточные приборы, ориентированные на тонкие работы;
деревообработка. Используются самые простейшие модели, поскольку нет необходимости в очень точных измерениях;
геодезия. Оптические и лазерные модели геодезических угломеров позволяют определять углы между удаленными друг от друга объектами;
астрономия. По степени точности астрономические приборы превосходят все остальные типы.

Также существуют специализированные измерительные приборы: армейские, мореходные и т.д.

Поверка

Весь мерительный инструмент, применяемый на производстве должен пройти обязательную процедуру поверки. По крайне мере на тех предприятиях, где внедрена система управления менеджментом.

Поверка мерительного инструмента – это набор определенных операций, результатом которых становится заключение уполномоченного органа о соответствии предъявляемого инструмента завяленным требованиям.

Поверка угломером с нониусом должны выполнять только в лабораториях прошедших аттестацию в Росстандарте РФ.

Срок поверки устанавливает метрологический отдел предприятия.

Измерительное оборудование в строительном сегменте за последние годы претерпело значительные изменения. В основном они связаны с технологическим развитием приборов, внедрением электронных и лазерных систем. Казалось бы, на этом фоне должны уходить в прошлое традиционные средства измерений, но и эта ниша по-прежнему востребована. Это подтверждает и угломер механический, который вполне справляется с простейшими бытовыми операциями по разметке.

Применение

Как уже отмечалось, угломерные устройства нашли свое применение практически во всех отраслях, промышленности, транспорта.

В строительном деле угломеры применяют при выполнении работ по монтажу, разметке и выполнении проектных работ. С его помощью осуществляют контроль над монтажом строительных конструкций, которые расположены под определенным углом по отношению друг к другу. Причем измерения могут проводиться в трех плоскостях. Кроме, угломера в строительстве применяют отвесы и уровни.

Кроме этого, угломерный инструмент применяют в столярном и плотницком деле, в геодезии. Даже в медицине так инструмент применяют для контроля над суставами, позвоночником и пр.
