Агрегатные станки

Процесс и методы глубокого сверления

Глубокое сверление применяется только в том случае, когда необходимо получить отверстие определенной точности и качества и этот метод будет наилучшим по производительности.При сверлении глубоких отверстий возникает основная проблема — отвод стружки и смазочно-охлаждающей жидкости, поэтому принудительно производят постоянный отвод стружки за счет подачи под давлением СОЖ или сжатого воздуха.

Глубокое сверление можно проводить двумя методами:

1. сплошное – в детали высверливается полое отверстие (традиционное сверление);
2. кольцевое – в детали высверливается часть материала в виде кольца так, что внутри остается стержень. Если отверстие проходное, то стержень отделяется от детали, если глухое – стержень удаляют специальными методами.

Этот метод применяется когда необходимо обработать отверстия длиной более 80 диаметров сверла.

Агрегатные станки MIKRON (Серия NRG)

642

4

00:02:01

03.02.2016

Серия NRG – это роторные агрегатные станки, имеющие модульную компоновку. Это позволяет достичь оптимального баланса между производительностью, гибкостью и стоимостью. Широкий выбор обрабатывающих модулей (головок), обработка деталей с 6 сторон, автоматизация загрузки/выгрузки открывают широкие технологические возможности перед Заказчиками.

Типовые детали: медицинские имплантаты, детали часовой промышленности, детали гидроавтоматики, клапаны, автокомпоненты.

Характеристики: – Высокоточный агрегатный станок с поворотным столом и полноценной системой ЧПУ – Размеры детали: до 80 x 80 x 80 мм и Ø 65 x 100 мм – Компактная и модульная конструкция с 12 станциями, с возможностью адаптации к конкретным производственным потребностям в любой момент – ATS (улучшенная термостабилизация): температура всех элементов остается стабильной – До 3 обрабатывающих устройств на 1 рабочей позиции – До 30 обрабатывающих устройств могут работать одновременно – До 22 устройств автоматической смены инструментов (ATC) – До 96 режущих инструментов – Механообработка с 6 сторон за один установ – Фрезерование или сверление на одной позиции тремя обрабатывающими устройствами одновременно – Интерполяция вплоть до 5 координат

Агрегатные станки

Агрегатными называют многоинструментальные станки, скомпонованные из нормализованных и частично специальных агрегатов. Эти станки применяются в крупносерийном и массовом производстве. На агрегатных станках можно выполнять сверление, рассверливание, зенкерование, растачивание, фрезерование, нарезание внутренних и наружных резьб, некоторые виды токарной обработки. Агрегатные станки в основном используются для изготовления корпусных деталей.

Преимущества агрегатных станков: 1) короткие сроки проектирования; 2) простота изготовления, благодаря унификации узлов, механизмов и деталей; 3) высокая производительность, обусловленная многоинструментальной обработкой заготовок с нескольких сторон одновременно; 4) возможность многократного использования части агрегатов при смене объекта производства; 5) возможность обслуживания станков оператором низкой квалификации.

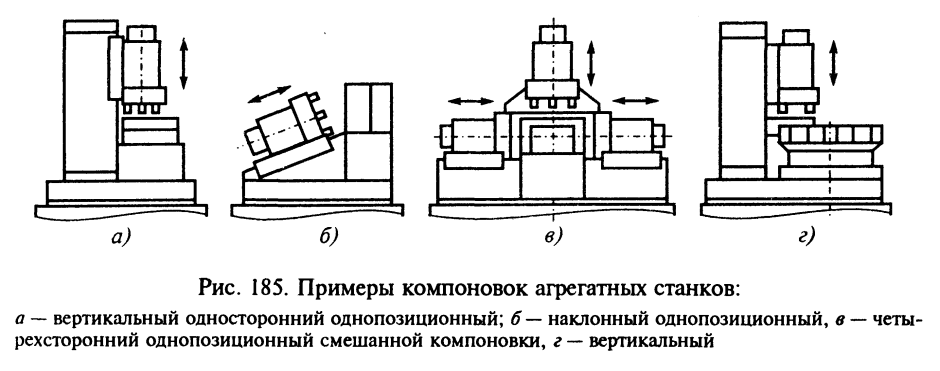

Агрегатные станки (рис.А.1) в зависимости от формы, размеров заготовок, требуемой точности обработки компонуют по разным схемам: односторонними и многосторонними, одношпиндельными и многошпиндельными, однопозиционными и многопозиционными, в вертикальном, наклонном, горизонтальном и комбинированном исполнениях.

Обработка на однопозиционных агрегатных станках выполняется при одном постоянном положении заготовки. Агрегатные станки с многопозиционными поворотными столами или барабанами предназначены для параллельно-последовательной обработки одной или одновременно нескольких заготовок малых и средних размеров. При этом вспомогательное время сокращено до минимума за счет того, что установка заготовки и снятие заготовки на позиции загрузки-выгрузки осуществляется во время обработки на других позициях.

Типовые унифицированные компоновки разработаны на основе использования унифицированных агрегатов; (уровень унификации 90%). Например, в агрегатном станке вертикальной компоновки (рис.А.2) унифицированы: базовые детали (станины 1 и 20, стойка 9, упорный угольник 11), силовые механизмы (силовой стол 8, а в станках других типов силовые головки), шпиндельные механизмы (шпиндельная коробка 14, расточная бабка 19, сверлильная бабка 10), механизмы транспортирования (поворотный делительный стол 3, двухпозиционный делительный стол 18 прямолинейного перемещения), механизмы главного движения (коробка скоростей 17), гидрооборудование (гидробак 4, насосная установка 5, гидропанель 6), электрооборудование (центральный и наладочный пульты 2, электрошкаф силовых механизмов 16, электрошкаф станка 7), вспомогательные механизмы (удлинитель 15, резьбовой копир 13, расточная пиноль 12).

Специальные механизмы, например приспособления для установки и закрепления заготовок, имеют отдельные нормализованные элементы.

Силовые механизмы агрегатных станков предназначены для сообщения режущим инструментам главного движения и движения подачи (силовые столы).

Силовые головки агрегатных станков предназначены для выполнения токарных, фрезерных, сверлильных, расточных, резьбонарезных, шлифовальных и других работ. Они обычно работают в автоматических циклах, например: 1) быстрый подвод, рабочая подача (одна или две), выдержка на жестком упоре (при необходимости), быстрый отвод, стоп; 2) быстрый подвод, рабочая подача, быстрый подвод, рабочая подача, стоп. Такой цикл используют, например, при последовательной обработке нескольких соосных отверстий одинакого диаметра.

Для привода главного движения (вращательного) в силовых головках агрегатных станков обычно применяют электродвигатели, а для привода подачи — кулачки, винтовые передачи, цилиндры (пневматические, гидравлические и пневмогидравлические).

Силовые столы агрегатных станков предназначены для установки на них шпиндельных узлов с самостоятельным приводом вращения (фрезерных, сверлильных, расточных бабок и др.) или приспособлений с обрабатываемой заготовкой для выполнения рабочих циклов с прямолиненой подачей. Силовые столы агрегатных станков имеют гидравлический или электромеханический привод. Столы выпускают шести типоразмеров, нормальной и повышенной точности с максимальной тяговой силой подачи 1-100 кН и мощностью 1-30 кВТ. Гидравлические столы могут быть вертикального и горизонтального исполнения.

Гидропанели агрегатных станков служат для управления циклом работы силовой головки. Гидропанели, как правило, унифицированы. В них скомпанованые гидравлические приборы и аппараты, которые выполняют пуск, останов, изменение величины подачи, реверс и другие элементы цикла.

Долбежные, строгальные, протяжные. Станки прочие. Группы 7, 8, 9

7210

продольно-строгальный Ø 900 х 1000, Минск7212 продольно-строгальный Ø 1120 х 1250, Минск7216 продольно-строгальный Ø 1400 х 1600, Минск

7Б35

поперечно-строгальный Оренбург7Д36 поперечно-строгальный Гомель7Д37 поперечно-строгальный Гомель7Е35 поперечно-строгальный Оренбург7М36 поперечно-строгальный Гомель736 поперечно-строгальный Оренбург737 поперечно-строгальный Гомель7303 поперечно-строгальный Оренбург7305 поперечно-строгальный Оренбург7307 поперечно-строгальный Оренбург7307Г поперечно-строгальный Оренбург7307Д, 7310д поперечно-строгальный Гомель

7А412

долбежный Ø 360, Саракташ7А420 долбежный Ø 500, Саракташ749 поперечно-строгальный Оренбург7402 долбежный Оренбург, Баку7430 долбежный Ø 650, Гомель7Д430 долбежный Ø 630, Гомель7М430 долбежный Ø 630, Гомель7403, 7405 – долбежный Ø 630, Гомель7417 долбежный ОренбургГД200 долбежный Ø 500, ГомельГД320 долбежный Ø 770, ГомельГД500 долбежный Ø 940, Гомель

7А510

протяжной 98 кН, Минск7А534 протяжной 250 кН, Минск7Б55 протяжной 100 кН, Минск7Б56 протяжной 200 кН, Минск7523 протяжной 100 кН, Минск7534 протяжной 250 кН, Минск

8А531

ленточнопильный вертикальный Майкоп8Б72 ножовочно-отрезной Ø 250 Краснодар8В66 автомат отрезной круглопильный Ø 280, Минск8В66а автомат отрезной круглопильный Ø 280, Минск8Г240 абразивно отрезной Ø 608Г662 автомат отрезной круглопильный Ø 280, Минск8Г663 автомат отрезной круглопильный Ø 285, Минск872А ножовочно-отрезной Ø 250 Краснодар872М ножовочно-отрезной Ø 250 Краснодар8725 ножовочно-отрезной Ø 250 ОренбургН-1 ножовочно-отрезной Ø 250 Каунас

Агрегатные станки

Агрегатные станки предусматривают одновременную одностороннюю или двухстороннюю обработку отверстий.  

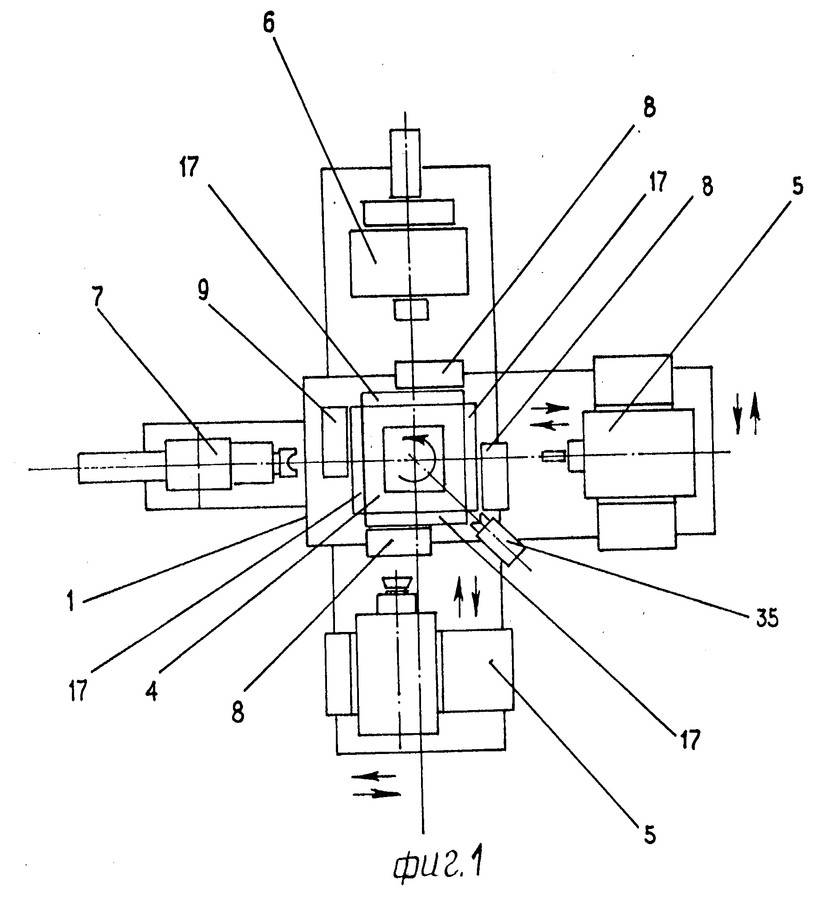

Агрегатные станки, отвечая полностью своему технологическому назначению, как специальные станки вместе с тем могут быть изготовлены наиболее производительными и экономичными методами по сравнению с прежними конструкциями подобных станков. Это объясняется в первую очередь тем, что нормализованные и унифицированные их узлы ( фиг.  

Агрегатные станки являются основной предпосылкой к созданию автоматических линий многократной обратимости с максимальной концентрацией технологических операций.  

Агрегатные станки легко переналаживать в зависимости от условий и требований технологического процесса. На рис. 74 приведены отдельные схемы компоновки сверлильных агрегатных станков.  

Агрегатные станки обеспечивают взаимозаменяемость обрабатываемых деталей, являющихся одним из обязательных условий крупносерийного и массового производства. Режущие инструменты на агрегатных станках работают на заранее рассчитанных режимах резания, что улучшает эксплуатацию инструментов. В агрегатных станках широко используют гидравлические, пневматические и электрические системы привода и управления.  

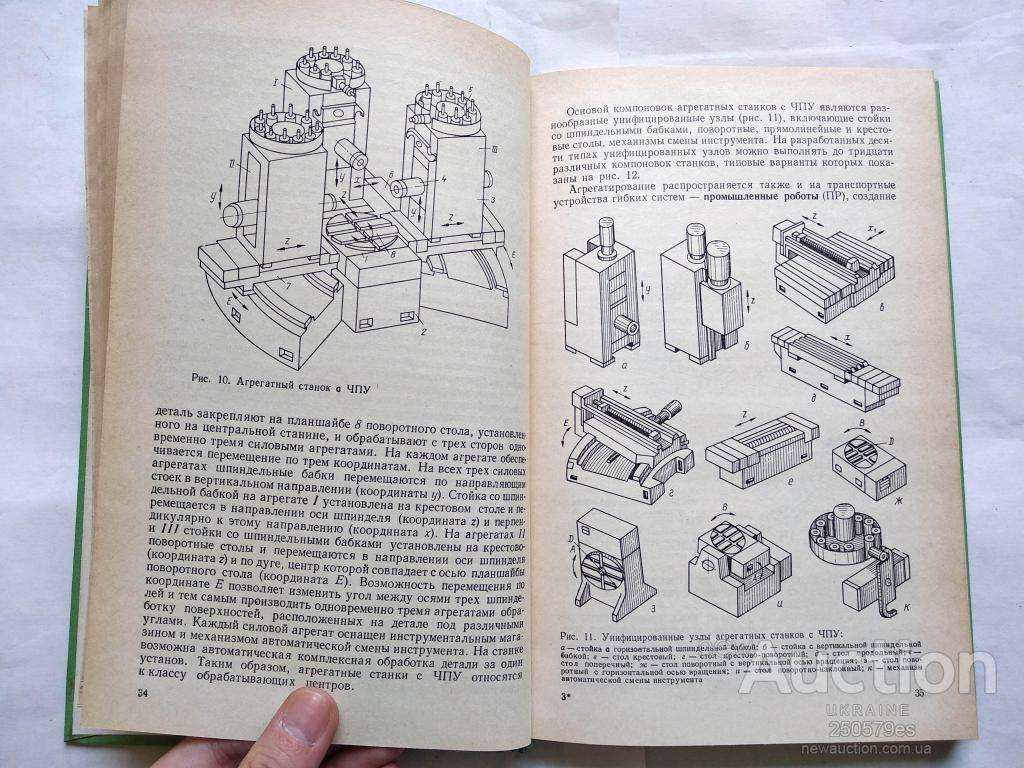

Агрегатные станки – это специальные станки, которые компонуются из нормализованных агрегатов и деталей и дополняются установочными приспособлениями для координации изготовляемых деталей и режущих инструментов. Унифицированы узлы агрегатных станков: силовые головки, поворотные позиционные столы, основания, станины, колонны, салазки, приводы подач, шпиндельные коробки, кантователи.  

Агрегатные станки предназначаются для применения в условиях крупносерийного и массового производства для выполнения сверлильных, расточных, резьбофре-зерных и реже – фрезерных и других работ. Изделия на таких станках обрабатываются одновременно многими инструментами с одной, двух или нескольких сторон в зависимости от конфигурации детали, которая устанавливается и закрепляется на столе станка. Поэтому агрегатные станки отличаются более высокой производительностью, чем универсальные станки. При обработке изделий на агрегатных станках сокращаются число рабочих и производственные площади при том же объеме продукции.  

Агрегатные станки предназначаются для применения в условиях крупносерийного и массового производства для выполнения сверлильных, расточных, резьбонарезных и реже – фрезерных и других работ. Изделия на таких станках обрабатываются одновременно многими инструментами с одной, двух или нескольких сторон, в зависимости от конфигурации детали, которая устанавливается и закрепляется на столе станка.  

Схема компоновки агрегатного станка из нормализованных узлов. и деталей.

Агрегатные станки изготовляются для обработки конкретного одного или нескольких изделий ( рис. 2), Агрегатные сТанки обычно собирают из нормализованных деталей и узлов, составляющих 70 – 80 % общего количества узлов в станке.  

Агрегатные станки находят растущее применение в серийном производстве. Выпуск их из года в год растет. Во многих отраслях машиностроения ( насосостроение, текстильное машиностроение, двигателестроение, сельхозмашиностроение) технический прогресс производства в значительной мере обусловлен их широким использованием при изготовлении трудоемких деталей. Агрегатные станки могут быть эффективно использованй при групповой обработке конструктивно и технологически подобных деталей. Недавно появились агрегатные станки с ПУ, что характеризует их интенсивное проникновение в серийное производство.  

Агрегатные станки способствуют сглаживанию противоречия между быстрым развитием современного производства и учащающейся сменой выпускаемых изделий более совершенными.  

Агрегатные станки, применяемые в тяжелом машиностроении, компонуют из стандартных коробок скоростей или агрегатных головок и дифференциальных борштанг; в серийном производстве используют специальные станки.  

Агрегатные станки можно применять при обработке даже небольшого количества деталей, так как их изготовление сводится лишь к монтажным работам; наличие универсальных силовых бабок и дифференциальных борштанг дает возможность быстро монтировать такие станки непосредственно на плитных настилах.  

Агрегатные станки с самодвижущимися силовыми головками: а – односторонний с горизонтальной головкой; б – трехсторонний с горизонтальными головками; в – двухсторонний с наклонными головками: / – рабочее приспособление; 2 – средняя часть основания; 3 – самодвижущаяся силовая головка; 4 – салазки; 5 – основание; 6 – угловая подставка.  

Узлы, оснастка и приспособления к металлорежущим станкам

1. 16Б20п.070 коробка подач для токарных станков Гомель
2. 16Б20п.061 фартук для токарных станков Гомель
3. АКП 109-6,3 автоматическая коробка передач
4. АКП 309-16 автоматическая коробка передач
5. ЭПУ 2-2 электроприводы ЭПУ2-2

УДГ-100 (УДГ Н-100) универсальная делительная головка Ø 200 ЛОМОУДГ-135 (УДГ Н-135) универсальная делительная головка Ø 270 ЛОМОУДГ-160 (УДГ-Д-160) универсальная делительная головка Ø 160 ЛОМОУДГ-200 (УДГ-Д-200) универсальная делительная головка Ø 200 ЛОМОУДГ-250 (УДГ-Д-250) универсальная делительная головка Ø 250 ЛОМО

УГ9321 автоматическая шестипозиционная револьверная головка ГомельУГ9326 автоматическая восьмипозиционная револьверная головка Гомель

Популярное фрезерное оборудование

В России на станкостроительных предприятиях выпускаются фрезерные станки, оснащённые ЧПУ, которые можно встретить на многих машиностроительных предприятиях.

• 6Р13ФЗ. Станок имеет три координаты и несколько высокомоментных электродвигателей. Аппарат оборудован адаптивным контролем, имеет систему управления «Н33−2М». Скорость подачи концевой фрезы — 4800 мм/мин.
• 6М11ФЗ.Очень простой в обслуживании фрезерный станок. Программирование рабочих операций осуществляется в течение нескольких минут в соответствии с технологическим процессом.
• ЛФ66ФЗ. Фрезерный аппарат, вертикального исполнения, оборудованный крестовым рабочим столом.
• VCenter Н-400. Выпускается в Тайване. Специальный горизонтальный центр, предназначенный для обработки конструкционных сталей, а также алюминия. Одновременно в магазин аппарата входит 40 режущих инструментов. Имеется возможность увеличить это количество до 90 штук.
• VCenter-55/7. Оборудование для обработки заготовок из цветного металла.
• АХ-800. Фрезерный центр, имеет пять осей, показывает высокую производительность.

Остаётся востребованным также оборудование, изготовленное за рубежом. Самыми популярными считаются станки:

• Hurco.
• Zenitech.
• ARES-SEIKI.
• Yangli.
• KNUTH.

1 Классификация сверлильного оборудования

Сверлильные агрегаты в соответствии с принятой в нашей стране классификацией относят ко второй группе металлорежущего оборудования. По назначению установки для сверления подразделяют на следующие виды: специализированные; универсальные; специальные. Под специализированными понимают автоматизированные агрегаты, которые способны выполнять определенные технологические процедуры. Как правило, они настраиваются на одновременное сверление нескольких отверстий в каких-либо конкретных конструкциях.

К специализированным относятся почти все советские и российские агрегатные станки, которые собираются из стандартных механизмов и составных частей. Они обычно оснащаются множеством особых инструментов и приспособлений, что ориентирует их на применение в массово-поточном и крупносерийном производстве.

Универсальное оборудование позволяет осуществлять любые технологические процедуры, связанные с выполнением отверстий и их дополнительной обработкой – фрезерно-расточной, фрезерно-токарно-расточной, токарно-расточной и т.д. Оно больше всего распространено, универсальные агрегаты используются многими предприятиями, небольшими производственными компаниями и частными лицами (настольный станок для сверления нетрудно найти в домашних мастерских наших сограждан).

Всю номенклатуру универсального оборудования делят на:

• Радиально-сверлильные установки. Они могут быть передвижными, стационарными, снабженными головками поворотного типа, переносными и другими;
• Вертикально-сверлильные. Бывают с сечением сверления 75 миллиметров (тяжелые), с сечением от 18 до 50 миллиметров (средние), с сечением 3–12 миллиметров (легкие). Любой настольный агрегат по своим параметрам относится к группе легких.
• Горизонтально-центровальные и горизонтально-сверлильные.

Агрегаты специального вида изготавливают для производства ограниченного числа операций (иногда они дают возможность выполнить всего одну операцию) в конкретной детали. В большинстве случаев их невозможно перенастроить на работу с другими заготовками.

Добавим, что радиально-сверлильный станок либо сверлильный агрегат другого типа (например, сверлильно-присадочный станок или магнитный сверлильный станок) может располагать системой числового программного управления (ЧПУ). Сверлильный станок с ЧПУ в своей маркировке имеет специальные символы (одна или две литеры и одна цифра), которые описывают некоторые особые характеристики оборудования. Понятно, что бытовые сверлильные станки не оснащаются числовым программным управлением, в этом нет никакой необходимости.

Если перед нами агрегат с обозначением «Ф1» в конце маркировки, это означает, что он имеет возможность преднабора координат и оснащен цифровой индикацией, с обозначением «Ф2» – оборудование с прямоугольными и позиционными системами ЧПУ, с «Ф3» – числовой программный комплекс является контурным. А обозначение «Ф4» говорит нам о том, что на станке установлено ЧПУ универсального типа, позволяющее с одинаковой легкостью выполнять и контурную, и позиционную обработку.

Агрегаты без ЧПУ делятся на: полуавтоматические; с ручной и механической подачей; автоматизированные; автоматические. Кроме всего прочего, сверлильное оборудование в последние годы пополнилось большим количеством совершенно новых специальных и специализированных агрегатов, среди которых мы хотим выделить:

• деревообрабатывающий сверлильно-присадочный станок;
• инновационный магнитный сверлильный станок;

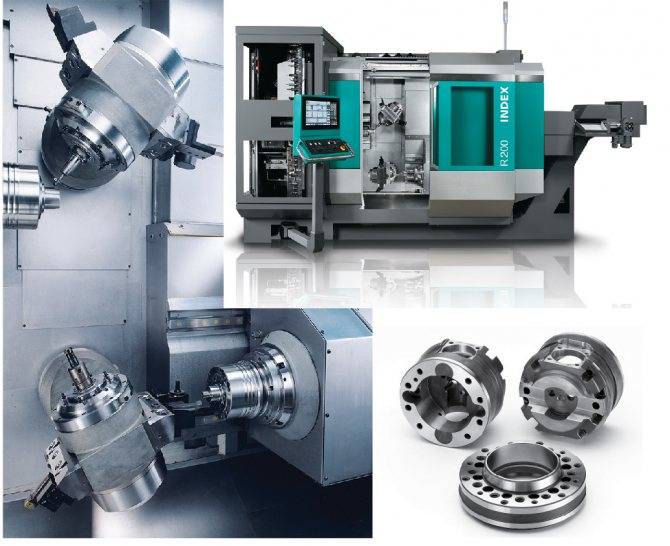

• многофункциональный токарно-фрезерно-расточной и комбинированный фрезерно-токарно-расточной центр.

О них обязательно будет рассказано в данной статье.

Описание группы

Станки для обработки глубоких отверстий производства “ Рязанский станкостроительный завод” отвечают этим требованиям.

Исходя из разнообразных практических задач, были разработаны специальные станки различных типоразмеров и в различных конструктивных исполнениях.

Могут применяться следующие формы:

Конструктивная форма №1 (станок токарного исполнения): Базирование вращающегося изделия в патроне бабки изделия и роликовых люнетах. Стебель с установленным инструментом крепится в стеблевой бабке. Обработка отверстий происходит не вращающимся инструментом.

Конструктивная форма №2 (Станок токарного исполнения): Базирование вращающегося изделия в патроне бабки изделия и роликовых люнетах. В зависимости от технологических потребностей обработка может производиться при вращающемся изделии как не вращающимся, так и вращающимся инструментом.

Конструктивная форма №3 (Станок вертлюжного исполнения): Базирование вращающегося изделия в патронах бабки изделия и роликовых люнетах. Торцы полых заготовок легкодоступны для измерений, смены инструмента; работы методом «вытяжного растачивания». Обработка происходит не вращающимся инструментом.

Конструктивная форма №4 (Станок вертлюжного исполнения): Базирование вращающегося изделия в патронах бабки изделия и роликовых люнетах. Обработка может производится при вращающемся изделии как не вращающимся так и вращающимся инструментом.

Конструктивная форма №5 (Станок корпусного исполнения): Базирование не вращающегося изделия в приспособлениях. Обработка отверстий происходит вращающимся инструментом.

Конструкция станков

Все станки, относящиеся к категории металлообрабатывающих, имеют много общих черт в своей конструкции. По сути, устройство и технические характеристики таких агрегатов должны обеспечивать правильность выполнения технологических движений двух типов:

• движение подачи, которое совершает приспособление для резки или сама заготовка;
• движение, посредством которого осуществляется резка.

Для выполнения этих движений, а также для обеспечения стабильности функционирования всех остальных элементов оборудования для металлообработки его конструкция включает в себя следующие рабочие органы:

• систему управления, отвечающую за запуск и остановку станка, осуществление контроля за всеми параметрами его работы;
• узел, с помощью которого движение от электродвигателя преобразовывается и передается исполнительному механизму;
• непосредственно сам привод, который может быть электрическим, механическим, пневматическими или гидравлическим.

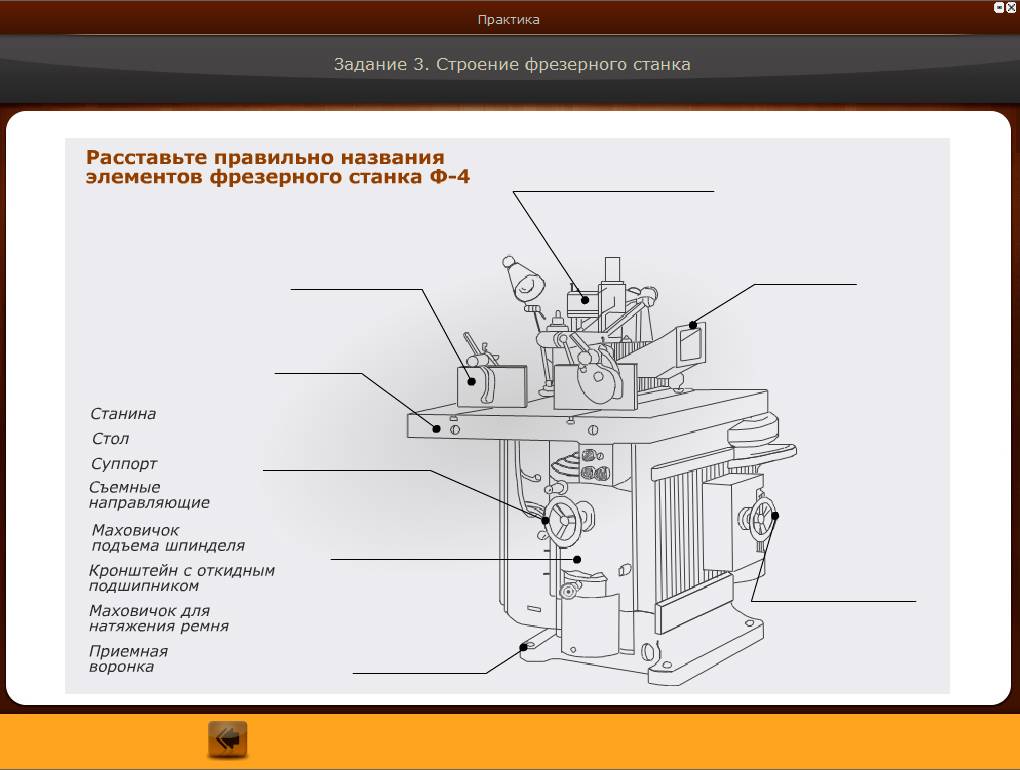

Возможности универсальных станков ЧПУ в обработке металла

Чаще всего в металлообработке применяется фрезерный станок консольного типа. Шпиндель в таком устройстве практически не может перемещаться и, соответственно, совершает крайне мало движений. Движение обеспечивает рабочий стол с закрепленной на нем деталью.

Подавляющее число подобных станков универсальны. Они предназначены для фрезеровки заготовок из стали, чугуна и цветных металлов.

На фрезерном станке доступно выполнение следующих операций:

• фрезеровка поверхностей с любым наклоном;
• фрезеровка уступов, пазов и канавок;
• фрезерование поверхностей фасонного и комбинированного типа;
• резка материала;
• резьбофрезерные работы;
• сверление;
• расточка;
• нанесение резьбы;
• обработка поверхностей со сложным профилем.

На токарном станке могут быть выполнены следующие операции:

• торцевание и обточка материала;
• отрезка заготовок, создание внутренних, торцевых или наружных канавок;
• сверление;
• шлифовка;
• обработка металлов и сплавов.

ТЕРМИНЫ, ПРИМЕНЯЕМЫЕ В СТАНДАРТЕ, И ПОЯСНЕНИЯ К НИМ

Наименование показателя	Номер показателя по табл. 1	Пояснения
Автоматическая линия механической обработки	–	Совокупность, технологического оборудования, установленного в последовательности технологического процесса обработки, соединенного автоматическим транспортом и оснащенного автоматическими загрузочно-разгрузочными устройствами и одной общей или несколькими взаимосвязанными системами управления
Автоматическая сблокированная линия	–	Автоматическая линия, в которой транспортная система и система управления связывают работу технологического оборудования общим циклом
Автоматическая несблокированная линия	–	Автоматическая линия, в которой транспортная система и система управления обеспечивают независимый (в определенных пределах) цикл работы каждой единицы технологического оборудования, установленного последовательно или параллельно
Агрегатный станок	–	Агрегатный станок – специальный полуавтомат или автомат, скомпонованный на базе унифицированных узлов соответствующего функционального и технологического назначения, и предназначенный для обработки одной или группы конкретных деталей. Коэффициент унификации агрегатного станка – не менее 0,6
Специальный станок агрегатного типа	–	Станок, обладающий всеми признаками агрегатного станка, с коэффициентом унификации менее 0,6
Номинальная производительность	1.2.1	Количество продукции, изготовляемой линией (станком) в единицу времени без учета простоев оборудования
Способ загрузки обрабатываемой детали	1.5.1	Указать способ загрузки обрабатываемой детали: автоматический, механизированный, ручной
Вид системы управления	1.5.2	Указать вид системы управления: релейно-контактная, программируемый контроллер на базе специальных логических схем, программируемый контроллер на базе микропроцессоров, с ЧПУ
Способ контроля точности обрабатываемой детали	1.5.3	Указать способ контроля точности: автоматический, механизированный, ручной
Способ подналадки инструмента	1.5.4	Указать способ подналадки режущего инструмента: автоматический, механизированный, ручной
Способ контроля состояния стержневых инструментов	1.5.5	Указать способ контроля состояния стержневых инструментов: автоматический или ручной
Установленная безотказная наработка в сутки, ч	2.1	По ГОСТ 4.93-86
Установленная безотказная наработка, ч	2.2	То же
Коэффициент технического использования	2.4	Отношение математического ожидания интервалов времени пребывания объекта в работоспособном состоянии за некоторый период эксплуатации к сумме математических ожиданий интервалов времени пребывания объекта в работоспособном состоянии, простоев, обусловленных техническим обслуживанием, и ремонтов за тот же период эксплуатации
Установленный ресурс по точности, тыс. ч	2.5	Наработка объекта от начала его эксплуатации до перехода в предельное состояние по точности обработки
Коэффициент готовности	2.6	Вероятность того, что объект окажется в работоспособном состоянии в произвольный момент времени, кроме планируемых периодов, в течение которых применение объекта по назначению не предусматривается
Удельная масса металла	3.1	Отношение массы линии (станка) к номинальной производительности
Удельный расход электроэнергии	3.2	Отношение электроэнергии, потребляемой линией (станком) к номинальной производительности

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности СССР

ИСПОЛНИТЕЛИ

В.С. Васильев, д-р техн. наук; А.Н. Байков, канд. техн. наук; Н.Ф. Хлебалин, д-ртехн. наук; А.Р. Чеховский; В.В. Земляной; Л.П. Малиновская; С.В. Токарева

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 25.02.88 № 366

3. Срок первой проверки – 1994 г., периодичность проверки – 5 лет

4. ВЗАМЕН ГОСТ 4.130-85

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер пункта, приложения
	Приложение 2

1. Номенклатура показателей качества. 1 2. Применяемость показателей качества автоматических линий, агрегатных станков и специальных станков агрегатного типа. 3 Приложение 1. Алфавитный перечень показателей качества автоматических линий, агрегатных станков и специальных станков агрегатного типа. 4 Приложение 2. Термины, применяемые в стандарте, и пояснения к ним.. 5

Агрегатные станки

Агрегатными называются специальные станки, которые состоят из нормализованных деталей и узлов (агрегатов). Станки предназначены для обработки сложных и ответственных деталей в условиях серийного и массового производства. Наибольшие технологические возможности станков обеспечиваются в том случае, когда обрабатываемая деталь в процессе резания неподвижна, а главное движение и движение подачи сообщаются режущим инструментам. Этим достигается наибольшая концентрация операций: можно производить обработку деталей одновременно с нескольких сторон многими режущими инструментами при автоматическом управлении рабочим циклом.

Агрегатные станки различают специальные и переналаживаемые, с полуавтоматическим и автоматическим циклами. Станки не требуют большой производственной площади, обеспечивают стабильную точность обработки, могут обслуживаться операторами невысокой квалификации допускают многократное использование нормализованных деталей и узле при настройке станка на выпуск нового изделия. Однако эти станки мене гибки при переналадке по сравнению с универсальными станками.

Группы

Наибольшее распространение получили агрегатные станки сверлильный, расточной и некоторых других групп. Они позволяют производить сверление, зенкерование, развертывание и растачивание отверстий, резьбонарезание и резьбонакатывание внутренних и наружных поверхностей, подрезание торцов, фрезерование и другие операции. Компоновка станков весьма разнообразна. Она зависит от формы, размеров и точности изготовляемых деталей, расположения на них обрабатываемых поверхностей и принятого технологического процесса.

Компановка

На рис. 129 показаны некоторые схемы компоновки агрегатных станков. Основными нормализованными элементами, из которых состоят станки, являются станина /. стойка 6. основание 7, тумба 5 под приспособление 4, многопозиционный стол 9. Силовым органом станков является независимый агрегат силовой головки. Он состоит из самой головки 2 и шпиндельной коробки 5. Головка предназначена для осуществления главного движения и движения подачи. Она имеет самостоятельный привод. Шпиндельная коробка несет инструментальные шпиндели, вращающиеся от приводного вала силовой головки; движение подачи осуществляется вместе с корпусом головки или пинолью 10 (рис. 129,в) с насадкой 11.

На рис. 129, показан агрегат, в котором силовая головка состоит из силового стола 8 и силовой головки 2. Стол 8 является независимым узлом с индивидуальным приводом движения подачи. Смонтированная на нем силовая головка имеет свой привод, осуществляющий только главное движение. Такая конструкция силовой головки расширяет технологические возможности станка.

Рис. 129 Компановка агрегатных станков

Количество агрегатов

Количество силовых агрегатов и инструментальных шпинделей, расположение осей шпинделей в пространстве зависят от назначения станка. Различают станки одноагрегатные (рис. 129,а, б, г, д) и многоагрегатные (рис. 129,в, е), одношпиндельные и многошпиндельные, горизонтальные (рис. 129,я), вертикальные (рис. 129,г, д), наклонные (рис, 129,6, в), смешанные (рис. 129,е), односторонние (рис, 129,а, б, г, д) и многосторонние (рис. 129,в, е).

Количество позиций

На однопозиционных станках (рис. 129,а, б, г) операция полностью заканчивается при одном постоянном положении детали. На многопозиционных станках (рис. 129, в, е) обработка деталей параллельно или последовательно осуществляется в нескольких позициях, в нескольких различных положениях относительно инструментов. Периодическое перемещение приспособлений вместе с обрабатываемыми деталями из одной позиции в другую производят при помощи многопозиционных столов; поворотных или с прямолинейным движением.
