Зернодробилка своими руками

Рекомендации по выбору дробильной установки

Выбирая зернодробилку, стоит обращать внимание на ряд факторов:

1. Производительность. Чем выше данный показатель, тем лучше. Однако стоит помнить, что высоко производительные устройства стоят немало. Поэтому, для работы дома будет довольно аппарата с низкой либо средней скоростью переработки зерна.
2. Стоимость. Подбирая модель, надо предусмотреть, чтобы она окупилась в дальнейшем.
3. Степень измельчения. Оборудование нужно выбирать исходя из вида животных, для которых будет предназначаться обработанное зерно.
4. Мощностные параметры проводной станции. Чем больше мощность дробилки, тем больше энергозатраты.
5. Производитель. Есть, конечно, бренды с мировой известностью. Но такие устройства стоят подчас непомерно дорого. Поэтому лучше просто делать выбор в пользу продукции проверенных компаний, не знаменитых, а тех, у кого больше положительных отзывов.

Зернодробилку вполне можно сделать собственноручно. Главное, иметь желание и свободное время. Не помешает и опыт в столярном деле.

Создавая крупорушку, важно не забывать, что её можно использовать для производства кормов разных фракций (некоторые подойдут только для домашней птицы, другими следует кормить исключительно крупный рогатый скот). Поэтому нужно ответственно отнестись к подбору параметров оборудования и габаритов рабочих деталей – ножей, молотков, барабанов

Утилизатор веток и растительных отходов

В подсобном хозяйстве часто возникает необходимость утилизировать отходы веток. Для этого их можно просто сжигать, но это запрещено, так как может привести к пожарам. На предприятиях для утилизации используют промышленные шредеры.  Но для небольших подворий приобретать дорогостоящие шредеры не имеет смысла. Для их работы необходимы большие объемы веток и маленьких деревьев.

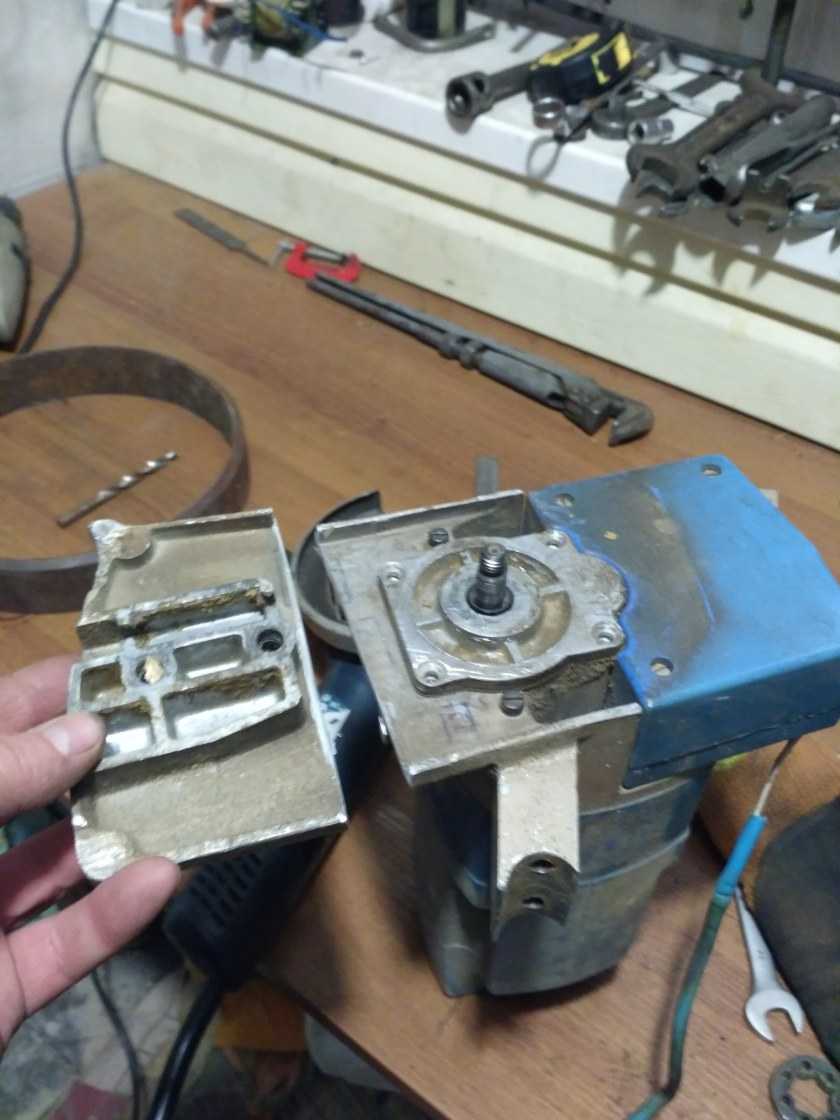

Используя УШМ, с небольшой доработкой можно изготовить самодельный шредер. С его помощью  легко превратить в пыль различные растительные отходы, а затем использовать их в качестве мульчи или как добавку при приготовлении комбикорма.

Для его изготовления используется лист металла толщиной 4-5 мм, в котором делают два отверстия: одно под вал болгарки, второе для подачи отходов. Затем приваривают небольшой отрезок трубы, закрепляют болгарку и режущие ножи. Для обеспечения техники безопасности ножи закрывают штатным кожухом. Измельчитель веток готов, остается закрепить его вертикально и приступить к работе.

При изготовлении устройства из углошлифовальной машинки следует иметь в виду, что она не предназначена для непрерывной работы. После работы в течение 4-5 минут необходимо дать остыть электромотору 15 минут. Желательно использовать машинку мощностью не менее 1500 Вт.

Зернодробилка из электропилы своими руками

Каждому владельцу животноводческой фермы очень хорошо известно какой хорошей помощницей может быть собственная дробилка для зерна. Благодаря ее помощи можно довольно быстро и легко обновить запасы питания для птицы и кроликов, сделать смесь комбикормовую для других животных, а также перемолоть фрукты с овощами.

Это очень полезная штука даже для обычного домашнего хозяйства, ведь ее можно использовать для дробления зерновых культур, чтобы потом получить муку из кукурузы, пшеницы и т.п.

Правда в случае, когда Вы захотите прикупить на сельскохозяйственном рынке дешевый прибор – найти его не так-то и просто. Именно поэтому многие берутся за собственноручное его создание.

В свое время я переставлял с одного места в гараже на другое старую электропилу, поскольку она не очень пригодилась в хозяйстве из ряда определенных причин. Все из-за того, что она весит далеко не мало, не имеет защиты от подскока, ее цепь нельзя смазывать, да и в руки страшновато брать и опасно.

Поскольку мое небольшое подсобное хозяйство состоит из двадцати курей и парочки секачей, которые были взяты мною на откормку, признаюсь честно – я давно хотел приобрести такую зернодробилку, а потом решился все сделать сам, ведь по сути все нужное есть дома под рукой.

Итак, приступим. Я взял пилу и убрал из нее лишнее. Потом взял трубу и отрезал от нее кусок, который и будет служить за основание для несущего корпуса. С самого начала ее высота составляла 50 мм, а потом понял, что надо обрезать до 35 мм, поскольку прежний вариант – высоковат.

Далее был взят стальной 2 мм лист. Разместил его и обрезал. С помощью напильника было выбрано посадочное для мотора. Крепил мотор к ТК основания при помощи штатных винтов, крепящими крышку выходного вала.

Потом мною был сделан нож, а затем закреплен через шайбы.

После этого я сделал бункер. Затем я собрал и обварил и все готово.

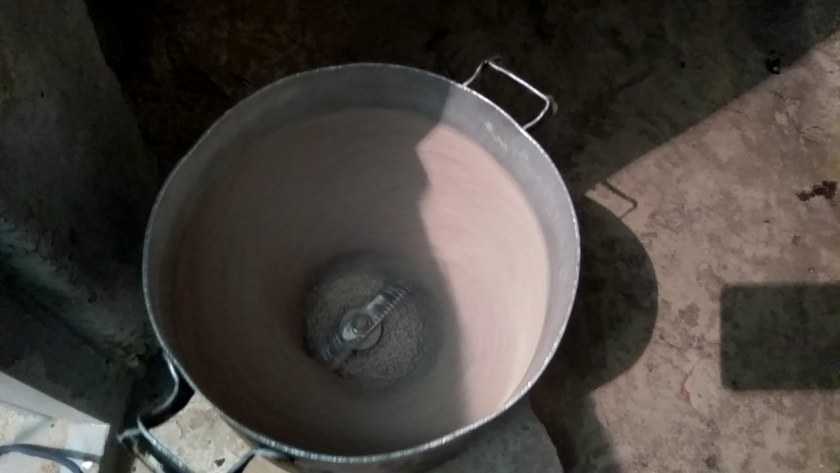

Дробить можно сразу в бочку.

Универсальная зернодробилка Шмель

При помощи зернодробилки, собранной из деталей сельхозтехники, можно измельчить мешок зерна за 15 минут. Внешний тормозной барабан от трактора ДТ-75 используется в качестве основания. На его внутренней стороне имеются зубья. Они будут цеплять ведомые диски фрикциона. Диск сошника сеялки заменит передний фланец основания. В комплекте с ним имеются ступица и подшипник. Свекловичная сеялка СУПН-8 используется в качестве бункера зерна. А молотки выполняются из противорежущих пластин зерноуборочного комбайна.

Устройство самодельной зернодробилки

Принцип работы:

1. 1. Запуск двигателя от электросети и его прогрев.
2. 2. Засыпка сырья в бункер.
3. 3. Переработка зерна в дробильной камере: перемол ножами.
4. 4. Отсев через сито в приемный бак.

От диаметра ячеек сита зависит степень измельчения зерна. Оборудование можно укомплектовать ножом-теркой для измельчения овощей, травы и фруктов.

Перосъёмная машина своими руками: чертежи, устройство

1.1

Основание измельчителя

На токарном станке проводят обрезку барабана до высоты 65 мм. Высота выточки с внутренней стороны должна составлять 3 мм, а диаметр — 282 мм. Затем отрезается третья часть в барабане для отверстия под решето, которое должно придерживаться дугами, приваренными к фланцу и внешней стороне барабана.

Чертеж основания измельчителя без бункера и тумбочки

Фланец (1) стачивается до размера 285+0,5 мм, вставляется в барабан и приваривается. Для повышения производительности дробилки в ступице сверлят воздухозаборные отверстия диаметром 8 мм. На место отрезанной части барабана крепят решето двумя болтами М8 и боковую пластину к поверхности диска в сошнике.

Решето измельчителя: чертеж с размерами

Отверстие на верхней части барабана составляет 5,5 х 4,3 см. В нем закрепляется бункер с задвижкой для регулировки потока зерна, поступающего в измельчитель. Ее устанавливают в нужное положение и фиксируют болтом М5 и маховичком. Воронку, через которую высыпается измельченное зерно, приваривают на фланец (10).

Дробилка крепится за счет уголка. Тумбу разделяют горизонтальной перегородкой на две части. Сверху устанавливают предохранительный автомат, сигнальную лампу, реверсивный магнитный пускатель и кнопку включения. Снизу хранят инструмент и сменные решета.

Гранулятор для комбикорма своими руками: конструкции, чертежи, фото

1.2

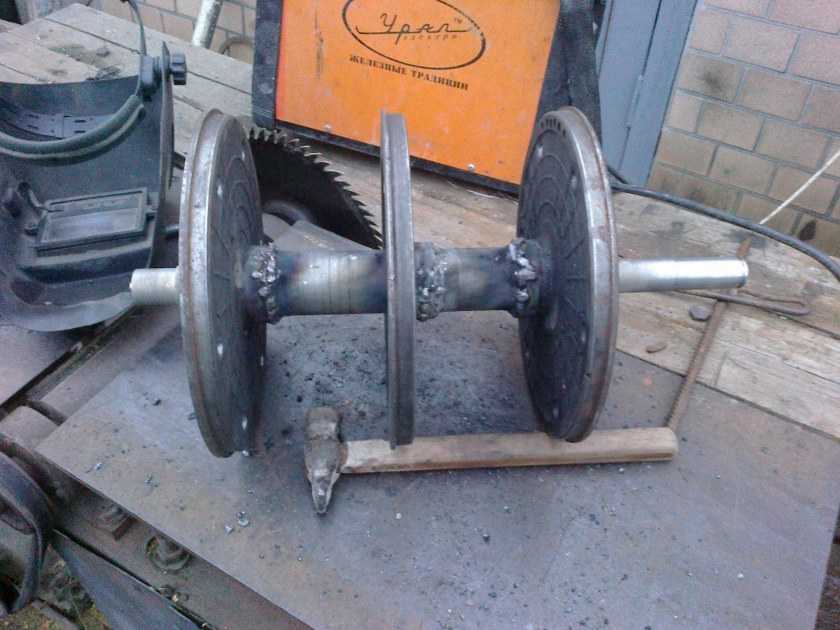

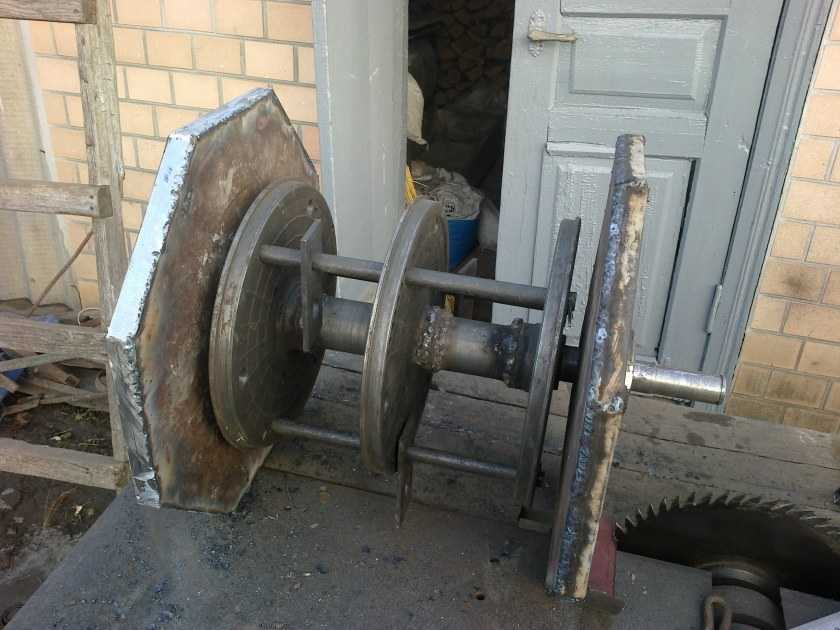

Молотковый барабан

Две пластины наваривают поверх вала, торец которого имеет отверстие с резьбой М10. При разъединении барабана и вала в него вставляется болт-съемник. Оси оборудованы шестью молотками равного веса с высокой износостойкостью.

Молотковый барабан: сборочный чертеж

Высверливаются отверстия для заклепки диаметром 1 см каждое. Шайбами регулируются расстояния по оси между молотками. Для интенсивного дробления их располагают в параллельных плоскостях.

Изготовление маточника для кроликов своими руками: чертежи и рекомендации

1.3

Балансировка дробилки

Статическую балансировку вращающихся частей проводят для уменьшения вибрации. Такую операцию проводят на специальном устройстве.

Устройство для балансировки барабана

Собранную конструкцию барабана устанавливают поверх ножей в горизонтальной плоскости. Высверливанием металла из пластин добиваются равномерной остановки ротора.

1.4

Инструкция по сборке

Для использования в домашнем хозяйстве собирается установка небольших размеров по аналогии с зернодробилкой Шмель заводского производства. Такое устройство оснащается ротором и подключается к сети 220 Вольт.

Таблица: Сборка поэтапно:

Шаг	Фото	Описание
1		Используется двигатель мощностью 350 Вт (1500 об/мин) с конденсаторами. На вал насажен барабан с молотками, закрепленными попарно в четырех местах
2		На сетке заготовлены отверстия диаметром 4 мм и продольные щели для отсева крупной фракции
3		Сетка вставляется в заранее подготовленные пазы
4		Ударом молотка плотно закрепляется с небольшим смещением вправо
5		Бак из жести с квадратным патрубком крепится с входным отверстием рабочей камеры
6		Механизм предназначен для регулировки подачи зерна и качества помола
7		Специальный клапан для ограничения подачи зерна опускается и поднимается вручную
8		Переносная конструкция устанавливается на ножки
9		Барабан закрывается крышкой

Дробилка для зерна, изготовленная своими руками, не сравнится с агрегатами промышленного масштаба, но в домашних условиях перерабатывает 10 кг сырья за полчаса.

Виды дробилок

Дробилки можно разделить на несколько классов:

1. Промышленные – их применяют в больших агропромышленных хозяйствах.
2. Бытовые – они нашли свое применение в приусадебных хозяйствах.

Бытовая зернодробилка

Промышленная зернодробилка

Можно привести и другой вариант классификации.

Многочисленную гамму дробилок можно классифицировать таким образом – по типу обрабатываемых кормов:

• Установки для обработки корней. Ее используют для разделки корнеплодов и дальнейшего перемешивания с пищевыми добавками и витаминами.
• Установки для обработки силоса – это оборудование нашло свое применением для размельчения ростков зерновых культур, травы или солода.

Установка для обработки силоса

Кроме перечисленных установок, промышленность выпускает и универсальное оборудование. Оно может быть использовано для обработки всех видов кормов.

О плющеном зерне

Существует два вида обработки зерна: плющение и дробление. Несмотря на схожесть полученного продукта, процессы эти совершенно разные. Дробление предусматривает разделение целого зерна, а плющение разрывает зерно на клеточном уровне, но сохраняет общую структуру. Увидеть это можно при помощи микроскопа.

Плющеное зерно своим видом напоминает хлопья, а максимальная толщина такого зерна не превышает 1,8 миллиметров. Плющеная же кукуруза уменьшается в размерах до 2,5 мм.

Если сравнивать потребление энергии зерноплющилкой и зернодробилкой, то можно увидеть, что при одинаковой производительности зерноплющилка потребляет в три раза меньше электричества. Плющилка зерна более компактна.

Как сделать дробилку для зерна своими руками – Тракторист

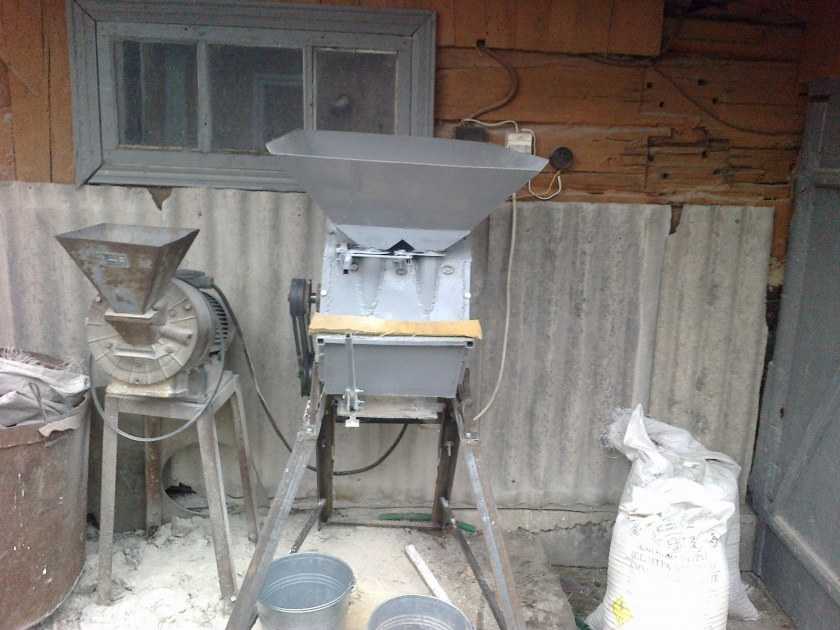

Самодельная зернодробилка (крупорушка) – это простое и надежное устройство для измельчения зерна в муку. Изготавливаемая из подручных материалов, двигателей электроинструментов, бытовых приборов, она позволит обеспечить поголовье домашнего скота и птицы качественными комбикормами, кормовой мукой достаточно тонкого помола.

При этом себестоимость сборки такой зернодробилки в 2-3 раза ниже, чем у фабричных аналогов, а получаемый же с их помощью корм мало чем уступает покупному. Это делает самодельную зернодробилку очень выгодным в экономическом плане приспособлением.

Дробилка для зерна — устройство, виды, изготовление своими руками

Зернодробилка – это универсальный агрегат для измельчения крупных и мелких зерновых культур, которые входят в рацион крупного рогатого скота и других домашних животных. Дробилка для зерна существенно экономит время и силы своего владельца, а переработанный в ней корм можно смешивать с различными добавками, улучшающими рацион питомцев.

Устройство зернодробилки – конструктивные особенности машины

Измельчитель для зерна имеет остаточно простую конструкцию. К основным его элементам относится прочный корпус, который одновременно служит приемной камерой, и режущие элементы.

Для большего удобства при транспортировке измельчитель зерна оборудуется рукоятками, а более современные модели также оснащаются съемными колесами.

Виды домашних зернодробилок – классификация агрегатов

Конструкция любой бытовой дробилки отличается своей простотой и небольшими габаритами.

Тем не менее, каждой такой модели свойственна достаточно высокая производительность, позволяющие перерабатывать объемные партии материала за довольно короткие сроки.

По принципу работы машины для измельчения зерна делятся на несколько типов. К ним относится:

• Молотковая машина – в ее конструкции элементы для измельчения монтируются на ротор, который вращается внутри приемного бункера;
• Роторная дробилка – рабочие камеры агрегатов этого типа изготавливают из прочного металла, что гарантирует высокую надежность машины. Элементы для измельчения ударяют о стенки бункера, тем самым дробя зерно. При этом дробящие элементы будут бить о стенки до тех пор, пока зерно не превратится в мельчайшие фракции;
• Дисковая машина – в подобно конструкции дробящие ножи фиксируются на валу посредством специальных дисков;
• Вальцовая дробилка – она может, как дробить, так и перетирать зерно. Основным элементов к такой конструкции выступают рифленые вальцы. Они эффективно перерабатывают только мокрый материал. Сухое зерно требуется предварительно смочить в воде.

Принцип работы аппарата

Внимание! Степень измельчения готовой продукции определяется размерами ячеек сетки, а скорость перемалывания будет зависеть от остроты вращающихся ножей и мощности крутящего механизма. Поступающее в бак зерно дробится при помощи ножей, которые с большой скоростью вращаются внутри барабана

Интенсивнее всего процесс разрушения будет происходить у стенок, так как на материал действует центробежная сила

Поступающее в бак зерно дробится при помощи ножей, которые с большой скоростью вращаются внутри барабана. Интенсивнее всего процесс разрушения будет происходить у стенок, так как на материал действует центробежная сила.

Каждый режущий элемент нужно наглухо прикрутить к втулке, которая, в свою очередь, насажена на вал электродвигателя. В качестве детали с осевым отверстием можно взять шкив от той же стиральной машины.

Один из двигателей, с втулкой и ножами, должен быть установлен на дне бака, там, где находятся узел активатора, сетка и, соответственно, выходное отверстие для готовой продукции. Второй генератор энергии крепится у съемного основания, у входного отверстия.

Он также имеет втулку и ножи. Чтобы защитить его от попадания пыли и семян, поверх режущих пластин устанавливается жестяная банка. В ней необходимо прорезать дырку, по диаметру совпадающую с размерами втулки и укрепить при помощи штативов.

Валы двигателей должны производить вращение в противоположных направлениях и быть установлены под углом в 20-25 градусов относительно друг друга.

Тогда выход раздробленного сырья получится максимально большим. При этом не теряется качество: зерна хорошо промалываются вращающимися в разные стороны ножами.

Самодельная зернодробилка своими руками: из болгарки, стиральной машины или пылесоса

Самодельная зернодробилка (крупорушка) – это простое и надежное устройство для измельчения зерна в муку. Изготавливаемая из подручных материалов, двигателей электроинструментов, бытовых приборов, она позволит обеспечить поголовье домашнего скота и птицы качественными комбикормами, кормовой мукой достаточно тонкого помола.

При этом себестоимость сборки такой зернодробилки в 2-3 раза ниже, чем у фабричных аналогов, а получаемый же с их помощью корм мало чем уступает покупному. Это делает самодельную зернодробилку очень выгодным в экономическом плане приспособлением.

Разновидности машинок для измельчения зерна

Разновидности машинок для измельчения зерна

В зависимости от способа помола, конструкции и расположения рабочих органов различают 4 разновидности зернодробилок:

• Роторные – дробление зерна в таких устройствах происходит за счет расположенного горизонтально и движущегося с большой скоростью ротора.
• Молотковые – конструкция таких зернодробилок включает в себя вращающийся вертикальный барабан и расположенные по кругу неподвижные молотки, о которые и измельчается зерно. Готовая мука при таком помоле ссыпается вниз и, проходя через сито, попадает в подставленную под деку корпуса емкость.
• Вальцовые – дробилки измельчают зерно за счет расположенных в одной камере 2 вальцов, вращающихся навстречу друг другу. При этом зазор между ними настолько мал, что попадающее сырье не просто сминается, а за счет большой скорости дробится в пыль. Преимущества таких устройств по сравнению с другими состоит в возможности дробления зерна с высокой влажностью.
• Жерновые – крупорушки, дробление зерна в которых происходит при попадании его между двумя расположенными с небольшим зазором дисками (жерновами). При этом один диск вращается на большой скорости, а второй находится в неподвижном состоянии.

Среди этих разновидностей наиболее распространены роторные и молотковые – они более производительные, надежные, простые в ремонте и обслуживании.

Дробилки для домашнего использования

«Вихрь ЗД-350К»

Среди фабричных зернодробилок для личных подсобных хозяйств наиболее подходят такие модели как:

• «Вихрь ЗД-350К» ;
• «Зубр-2» ;
• «Три Поросенка 350»;
• «Фермер ИЗЭ-05»;
• «Циклон-350»;
• «Бизон 400» ;
• «НИВА ИЗ-250».

«Зубр-2»

Важно! Средняя стоимость заводской установки в зависимости от мощности, производительности и марки колеблется от 2000-2300 до 6200 рублей. Сборка самодельного устройства при наличии ненужной рабочей стиральной машинки, старого пылесоса, болгарки обойдется всего в 500-1000 руб

«НИВА ИЗ-250»

Производительность зернодробилок

Производительность – самая важная характеристика зернодробилок, в которой указывается количестве зерна перемалываемого ими за час (кг/ч).

У самодельных и заводских моделей она в среднем составляет:

• Самодельные агрегаты – до 150-200 кг /ч;
• Заводские модели – от 180 до 400-500 кг /ч.

При этом в большинстве случаев производительность заводских дробилок увеличить нельзя, в то время как у любого самодельного агрегата данную характеристику можно существенно улучшить, поменяв силовой агрегат (двигатель) на более мощный.

Заключение

Самодельная зернодробилка при некоторых незначительных затратах на ее изготовление очень быстро окупает себя.

Полезна она не только содержащим большое домашнее хозяйство частникам, но и средним и мелким фермерам, индивидуальным предпринимателям и фирмам, занимающимся изготовлением премиксов, комбикормов.

Самодельная зернодробилка своими руками: чертежи, размеры, видео

Зернодробилка: чертежи, схемы, размеры, фото и видео самодельной зернодробилки. Зернодробилка незаменимая вещь в домашнем хозяйстве, применяется для измельчения зерен злаковых культур — кукурузы, пшеницы, ячменя, овса, для приготовления дерти или комбикормов для домашней птицы и животных.

Для домашнего хозяйства обычно не требуется мощная мельница, вполне достаточно небольшой зернодробилки изготовлением которой мы и займёмся в этой статье.

Существует довольно много разновидностей зернодробилок, мы рассмотрим самый простой вариант самодельной зернодробилки, который можно сделать своими руками.

Для изготовления дробилки понадобится:

• Электродвигатель мощностью около 1 кВт.
• Листовой металл толщиной 3 мм.
• Калёная сталь для ножа.
• Болты, гайки, шайбы, гроверы — М8.
• Металлическая бочка или ёмкость подходящих размеров.

Инструмент:

• Болгарка с отрезным кругом.
• Электродрель.
• Шлифовальный станок.
• Сварочный аппарат.
• Слесарный инструмент.

Самодельная зернодробилка: схема

Зернодробилка состоит из таких узлов:

1. Задвижка для регулирования подачи зерна в рабочую камеру.
2. Бункер для зерна.
3. Кнопка включения-выключения электродвигателя.
4. Электродвигатель.
5. Втулка.
6. Ось.
7. Шайба.
8. Гайка.
9. Винт.
10. Основание.
11. Корпус рабочей камеры.
12. Ёмкость для измельчённого зерна.
13. Болт.
14. Гайка.
15. Металлическая сетка (решето).

Схема рабочей камеры дробилки.

1. Основание.
2. Корпус рабочей камеры.
3. Винт.
4. Решето.

Изготовление самодельной зернодробилки

Для зернодробилки можно использовать двигатель от водяного насоса мощностью около 1,5 кВт 3000 об/мин.

Двигатель устанавливается на основание, металлический лист толщиной не менее 3 мм. В листе нужно просверлить отверстие диаметром чуть больше диаметра вала двигателя. Двигатель крепим к пластине болтами.

Рабочую камеру можно изготовить из листового металла 3 мм, вырезаем полоску толщиной 40 мм и выгибаем из неё кольцо диаметром 300 мм. Кольцо приваривается к основанию.

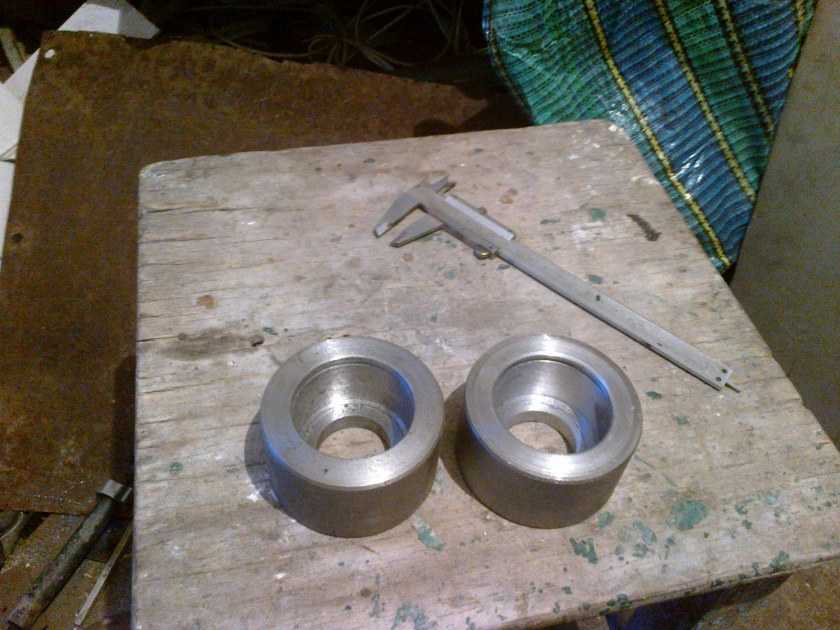

Для крепления ножа к валу двигателя понадобится муфта, заказать выточить муфту можно любому токарю.

Нож для зернодробилки можно изготовить из ножа газонокосилки или диска циркулярной пилы. Длина ножа должна быть соответственно на 10 – 20 мм меньше диаметра рабочей камеры. Нож крепится к муфте болтами М 8, муфта одевается на вал двигателя.

Дно рабочей камеры закрываем решетом, изготовить решето можно из металлической сетки с размером отверстий 3 – 3,5 мм. Решето крепим к рабочей камере шпильками и гайками, если требуется изменить размер помола достаточно поменять решето на другое с отверстиями требуемого диаметра.

Установка бункера для засыпки зерна. Под бункер можно использовать любую конусообразную ёмкость, для этого в верхней пластине рабочей камеры нужно сделать небольшое отверстие диаметром около 30 мм, приварить на него бункер и сделать задвижку для регулировки подачи зерна из бункера в камеру.

Зернодробилку устанавливаем на металлическую бочку или другую подходящую ёмкость.

Принцип работы самодельной зернодробилки

Закрываем задвижку в бункере и засыпаем в него зерно, включаем электродвигатель и понемногу приоткрываем задвижку. Зерно начнёт понемногу просыпаться в рабочую камеру и измельчаться вращающимся ножом.

Когда зерно измельчится оно начнёт проспаться в нижние отверстия решета рабочей камеры и попадёт в бочку. В зависимости от диаметра отверстий решета вы получите либо крупный помол, либо мелкий, пока зерно не измельчится до такой степени что начнёт проваливаться в отверстия, оно будет оставаться в барабане и измельчаться ножом.

Задвижка на бункере нужна для регулирования подачи зерна, если двигатель начинает терять обороты, значит нужно уменьшить подачу зерна путем закрывания задвижки тем самым уменьшая размер входного отверстия.

Рабочий нож в процессе работы понемногу изнашивается, поэтому его нужно периодически менять.

При засыпке зерна в бункер нужно следить чтобы вместе с зерном в дробилку не попадали камни и металлические предметы которые могут повредить нож и вывести из строя двигатель.

Рекомендую посмотреть видео где показана самодельная зернодробилка в работе.

Устройство зернодробилки видео.

(2 4,50 из 5) Загрузка…

Производительность зернодробилок

Процесс функционирования роторного измельчителя в передвижении режущего ножа. Он нужен для осуществления дробления масс, которые стоит подавать внутрь приёмного бункера.

Молотковый препарат может качественно измельчить зерно с помощью молотков, которые крепятся на крепкое основание.

Продукция, которая получается при помощи молотковой машины, будет считаться наиболее эффективной. Такого можно достичь с помощью высокой амплитуды движения молотков, которые способны измельчить даже отдельные от них крупицы зерна.

Совместно с этим, роторная дробилка может потреблять намного меньшее количество электроэнергии и обладает высоким коэффициентом производительности.

В случае когда в хозяйстве имеется большое число взрослых особей скота и видов птицы, то лучше всего будет купить роторную дробилку. Но в том случае, когда фермер разводит более небольшую птицу и большое число молодого скота для торговли, то оптимальным в этом случае станет выбор в пользу молоткового измельчения зерна.

Следует в обязательном порядке протестировать устройство, которое произведено самостоятельно. Стоит помнить, что двигатель болгарки требует осуществления регулярной смазки, в противном случае он быстро сломается по причине истирания главных элементов в приборе.

Процесс изготовления

Конструкция измельчителя зерна очень простая. Изготовление также не требует особых усилий, если купить все необходимые детали. Некоторые же умельцы предпочитают мастерить дома не только само устройство, но и комплектующие части.

Для того чтобы собрать полностью домашнюю мельницу для зерна нужен опыт работы на токарном станке и оборудованием для сверления.

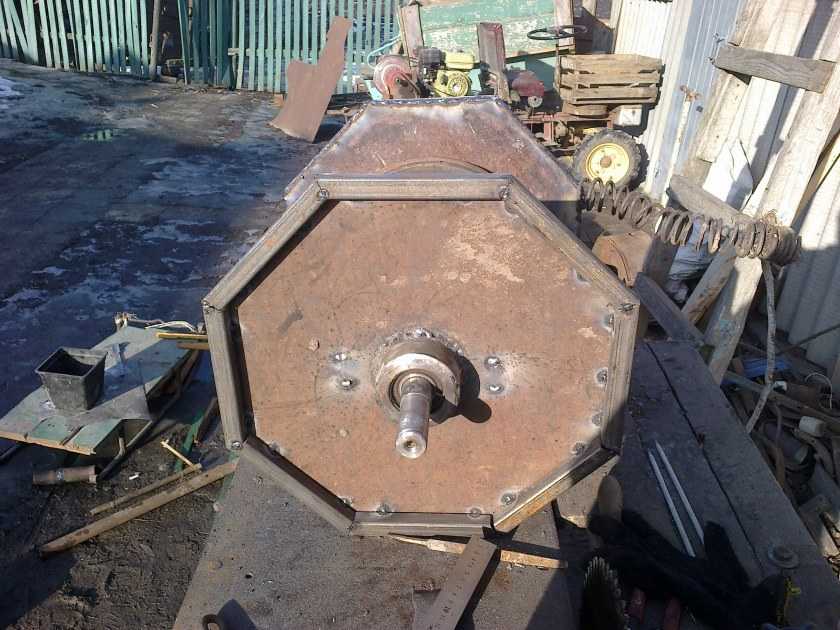

Сборка ротора

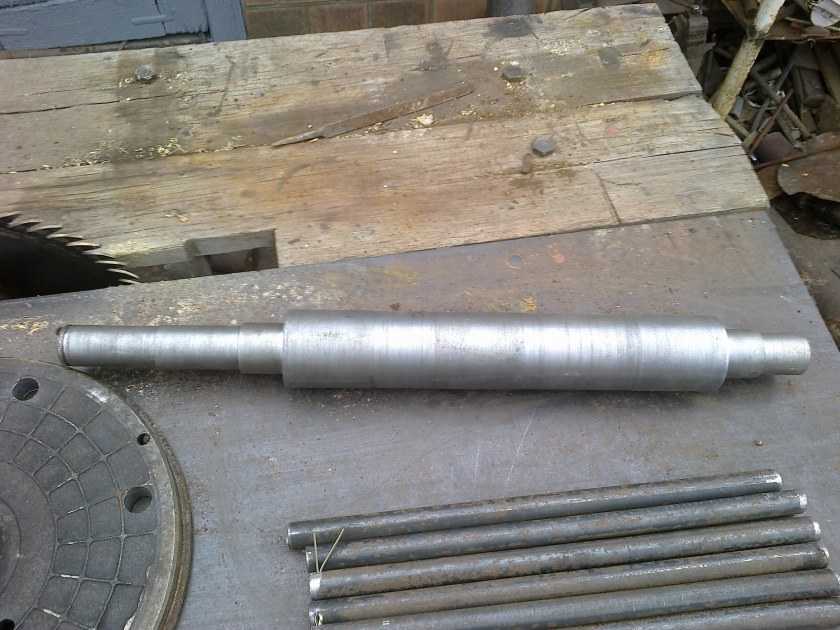

Самый главный элемент электрической мельницы — ротор. Процесс его изготовления довольно трудоемкий, а перед началом работ нужно запомнить несколько важных моментов:

• Вал изготавливаемого ротора должен быть переменного сечения,
• Делается вал из круглой стали,
• Процесс работ разделяется на несколько этапов.

Первый этап включает в себя подготовку заготовок из металла. Заготовка должна иметь несколько одинаковых отверстий с радиусом 5 см. Второй этап — стирание наружного слоя заготовки так, чтобы в размере проточка уменьшилась до 10,5 см. При таком размере открываются рабочие зубцы будущего ротора.

Далее ротор отравляется на закаливание. Закаливание происходит в два этапа. Первый — в печи при температуре в восемьсот градусов, второй — в масляном контейнере. Не рекомендуется остужать заготовку холодной водой: металл станет хрупким. Следующий шаг — отпуск: ротор нагревается до четырехсот градусов, и оставляется при комнатной температуре до полного остывания.

Ротор крепится к валу двумя подшипниками, что увеличивает прочность мельницы. К валу между подшипниками крепится небольшое дистанционное кольцо. Они позволяют подшипникам перемещаться по валу для создания большего натяжения.

Сборка статора

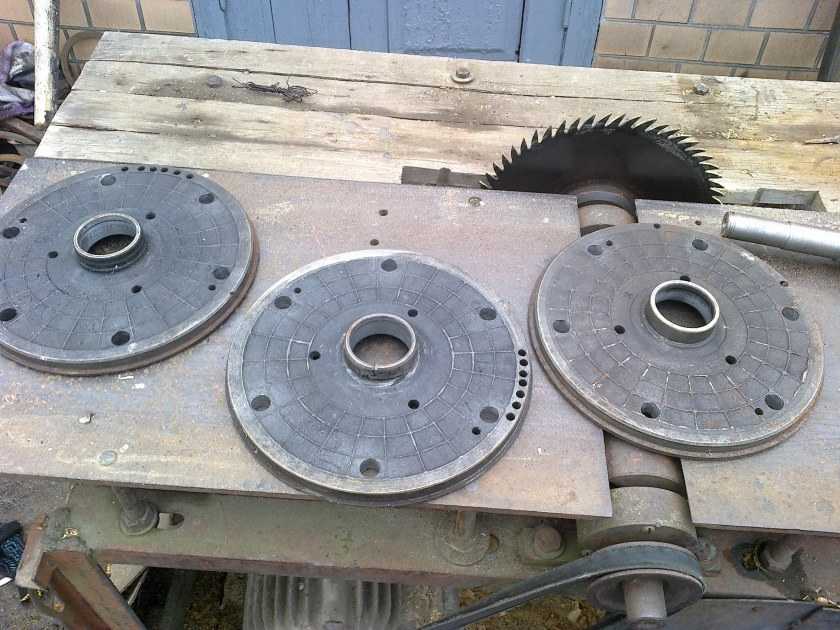

Статор в домашних условиях сделать очень сложно, поэтому рекомендуется купить уже готовый элемент. В статоре делают несколько отверстий с резьбой для крышек от подшипников и самого статора, а также для патрубка и короба загрузочного. Для большей точности работы мельницы нужно правильно выставить на статоре координаты. Делается это при помощи нескольких болтов.

Сборка станины

Немаловажной деталью мельницы является и станина. Основание изготавливается из толстого стального листа. Статор крепится к станине при помощи винтов, которые в то же время будут удерживать и патрубок

Если планируется съемный патрубок, то его нужно крепить к проему в основании, соответствующему диаметру детали. Удерживается съемный патрубок только силой трения

Статор крепится к станине при помощи винтов, которые в то же время будут удерживать и патрубок. Если планируется съемный патрубок, то его нужно крепить к проему в основании, соответствующему диаметру детали. Удерживается съемный патрубок только силой трения.

Изготавливается патрубок из отреза трубы, диаметром около 3 см. Труба может иметь как круглое сечение, так и квадратное. Далее собирается короб для загрузки из листа железа. Железный лист сгибается в нужную форму, а швы пропаиваются. Готовый короб устанавливается на статор, и крепится болтами.

Монтирование двигателя

Работа мельницы для зерна осуществляется электрическим мотором. Вместе с мотором нужно иметь:

• Конденсатор,
• Тумблер,
• Предохранитель.
• Устанавливается мотор вместе с комплектующими деталями на диэлектрическую пластину.

Важный момент: вал двигателя должен иметь соосное расположение с дробильными вальцами, а для передачи вращательного элемента используется муфта.

Аппарат готов к работе. Остается только засыпать зерно в бункер для загрузки и включить устройство.

Зернодробилка из болгарки

Пожалуй, самой простой конструкцией из всех доступных для самостоятельного изготовления, обладает электрическая зернодробилка из болгарки. Для того чтобы сделать зернодробилку, таким способом, понадобится закрепить болгарку на деревянной основе металлическими скобами и болтами.

Предварительно перед этим, в основе нужно будет сделать отверстие под вал, на который будет установлен нож, сделанный из диска по металлу (для этих целей диск придется обрезать с двух сторон, как на картинках), и, бункер.

Та часть, где будет происходить помол зерна (рабочая камера), делается из куска жести, после чего в ней высверливаются отверстия, не более 3 мм в диаметре (как в сите). Затем рабочая камера посредством шурупов прикручивается к основанию, там, где установлен нож самодельной зернодробилки.

Важной составляющей любой зернодробилки является бункер для загрузки зерна. Сделать его можно из любой подручной емкости подходящих размеров

Рекомендуется для этих целей использовать пластиковую канистру на 5-10 литров. Предварительно придется срезать днище с канистры, после чего её можно будет установить горлышком в отверстие сверху зернодробилки.

Принцип работы самодельной зернодробилки.

Закрываем задвижку в бункере и засыпаем в него зерно, включаем электродвигатель и понемногу приоткрываем задвижку. Зерно начнёт понемногу просыпаться в рабочую камеру и измельчаться вращающимся ножом.

Когда зерно измельчится оно начнёт проспаться в нижние отверстия решета рабочей камеры и попадёт в бочку. В зависимости от диаметра отверстий решета вы получите либо крупный помол, либо мелкий, пока зерно не измельчится до такой степени что начнёт проваливаться в отверстия, оно будет оставаться в барабане и измельчаться ножом.

Рабочий нож в процессе работы понемногу изнашивается, поэтому его нужно периодически менять.

При засыпке зерна в бункер нужно следить чтобы вместе с зерном в дробилку не попадали камни и металлические предметы которые могут повредить нож и вывести из строя двигатель.

Рекомендую посмотреть видео где показана самодельная зернодробилка в работе.

https://youtube.com/watch?v=z4jeV2Fe4bo

Устройство зернодробилки видео.

Зернодробилка – это универсальный агрегат для измельчения крупных и мелких зерновых культур, которые входят в рацион крупного рогатого скота и других домашних животных. Дробилка для зерна существенно экономит время и силы своего владельца, а переработанный в ней корм можно смешивать с различными добавками, улучшающими рацион питомцев.

Порядок выполнения работ

Подготовленные стальные пластины заточите при помощи наждака. Чтобы надеть их на шкив, нужно изготовить специальный фланец, который закрепит ножи.

Далее действуйте так:

• В центре ножей проделайте отверстия диаметром 6 мм. Наденьте их на шкив.
• Теперь нужно изготовить защиту, чтобы мука не попадала в механизм.
• Из куска жести изготовьте заплатку, которой нужно закрыть втулку. Сверху конструкция закрывается резиновой прокладкой. Для большей герметичности можно воспользоваться герметиком.

Теперь нужно подготовить воронку для вывода муки. Ее подсоединяют к сливу – для этого нужно расширить отверстие до 12-15 см. Сделайте это с помощью молотка и зубила.

В подготовленное отверстие установите патрубок либо отрезок трубы соответствующего диаметра. Отвод для фуража готов. Нужно заняться установкой решетки.

Как установить решетку

Решетка должна находиться в баке под углом 15 градусов. При этом она должна плотно соприкасаться со стенками бака. Сделать это достаточно непросто:

1. Выясните, на какую высоту будут подниматься ножи при вращении. Сделайте пометку.
2. Отступите от пометки вверх на несколько миллиметров.
3. Затем подготовьте решетку, которая по диаметру соответствует размерам бака.
4. Установите решетку на отмеченной линии, следите, чтобы не было зазоров, иначе зерно будет проскакивать.
5. Закрепите решетку на месте болтами с гайками.
6. Если во время установки образовались небольшие щели, замажьте их холодной сваркой и оставьте просыхать.

Из двигателя стиральной машины сделайте пусковое устройство. Для этого нужно правильно подключить мотор к сети.

Как подключить двигатель

Из обычного асинхронного двигателя выходит 4 провода – 2 из них ведут к пусковой обмотке, 2 к рабочей обмотке. Чтобы правильно определить провода и подключить их, воспользуйтесь электрической схемой.

Также можно проверить провода тестером, который установлен в режим омметра. Для этого:

• Поочередно прикладывайте щуп тестера к каждому проводу, отыскивая парные.
• Провода, ведущие к рабочей обмотке, покажут меньшее значение.
• Соедините рабочий и пусковой провод вместе.
• Оставшиеся провода подсоедините к конденсатору или кнопке короткого импульса.
• Подсоедините провод сетевого шнура.
• Запустите и проверьте двигатель.
• Чтобы заставить двигатель вращаться в другую сторону, поменяйте местами двигатель пусковой обмотки.
