Как заточить цепь бензопилы своими руками

Как работает система смазки цепи бензопилы

Чтобы подача смазки к звеньям пильной цепи была наиболее эффективной, на бензопилах устанавливается специальный насос. Его задача заключается в дозированной подаче смазывающих материалов на шину агрегата. Интенсивность подачи масла зависит от количества оборотов бензинового или электрического привода.

Устройство системы смазки

Детали и конструкция смазочной системы на агрегатах от разных производителей могут незначительно отличаться, но сам принцип ее работы не меняется.

Система смазки состоит из следующих компонентов.

1. Бачка для смазочных материалов. Как правило, он размещен в картере двигателя.
2. Элемента фильтрации, расположен внутри бака.
3. Маслопровода. Представляет собой шланг, изготовленный из устойчивой к нефтепродуктам резины.
4. Масляного насоса – основного компонента системы смазки.
5. Шестерни червячной передачи. Основная ее функция — это передача вращательного движения от двигателя к насосу.

Шину агрегата также можно назвать частью смазочной системы, поскольку она имеет отверстия, через которые подается смазочный материал.

Принцип работы смазочной системы

Главным узлом системы является насос, и работает он по следующему принципу. Когда увеличиваются обороты двигателя, шестерня, закрепленная на главном валу, передает вращение на вал насоса посредством червячного механизма. При вращении вала насоса повышается давление в магистрали. Благодаря этому смазка начинает движение в ней по направлению к шине.

Масляный канал заканчивается в месте, где шина соприкасается с картером. Именно здесь находится проточка, с которой совмещается смазочный канал шины.

Данная проточка обеспечивает транспортировку смазки на шину, независимо от того, какое натяжение имеет цепь агрегата. Шина во время работы может иметь любое положение, но масло все равно будет поступать на нее сквозь эту проточку.

Затем в процесс смазки включается пильная цепь. На ее звеньях имеются либо отверстия, либо специальная проточка (зависит от модели цепи). Благодаря таким усовершенствованиям, смазочный материал разносится по всему периметру шины, и смазка цепи бензопилы происходит равномерно. Если обороты двигателя увеличивается, то соответственно, увеличивается интенсивность подачи масла.

На некоторых моделях агрегатов, устанавливаются насосы с возможностью регулировки подачи смазки.

В таких агрегатах, если возникает необходимость, можно увеличивать или снижать количество смазки, поступающей на шину.

Причины износа

Прежде чем рассказать о том, как правильно наточить цепь от бензопилы самому в домашних условиях, нужно разобраться в причинах такого явления.

Многие новички, столкнувшись с плохо работающей пилой, сразу же обвиняют во всём производителя. Якобы цепи низкого качества, а потому быстро перестали нормально спиливать деревья.

В действительности основными причинами являются:

• Применение масла низкого качества. Каждый изготовитель бензопил в руководстве по эксплуатации даёт чёткие рекомендации по выбору смазочного материала, а также по периодичности и правильности смазки узла. Но многие решают сэкономить и нарушить эти требования. Берут низкокачественные масла. Свои функции они выполняют плохо. Отсюда и затупившиеся цепи.
• Неправильная установка. Если цепь изначально установить неправильно, нарушить требования по зазору между кромкой и ограничителем, то в таком состоянии долго деталь не прослужит. Она быстро стесается, затупится. Придётся не только часто точить, но значительно чаще менять изношенные цепи. Кстати, обычно рекомендуется делать зазор в 0,7 мм.
• Отказ от смазки. Кто-то специально её не наносит. Другие забывают. Но на практике рекомендуется перед каждым использованием бензопилы обработать маслом ведущую звёздочку. Это значительно продлит срок службы цепи и шины.
• Недостаточное натяжение. Если цепь плохо натянута, то она очень быстро утратит свой ресурс. Это скажется на заточке, а также приведёт к проблемам с шиной.

Эксперты, а также бывалые мастера по работе с бензопилами советуют периодически переставлять шину на 180 градусов. Такая мера профилактики защищает от преждевременного искривления и истирания деталей.

Не спешите всех собак спускать на производителя. В 90% случаев причиной затупившихся цепей становится сам пользователь инструмента.

Заточка болгаркой

Этот способ менее распространён. Обусловлено это тем, что здесь повышены требования к технике безопасности. Но некоторые пользователи пил используют его. Для заточки цепи болгаркой шину пилы необходимо зажать в тиски так, чтобы при выключенном тормозе пилы цепь могла свободно двигаться. Выполняются следующие действия:

Выбирается контрольный зуб (первый затачиваемый).
Ставится тормоз пилы в рабочее положение.
Включается болгарка, начинается заточка

Важно, чтобы круг на болгарке был заточным, а не отрезным.. Минусом такой заточки является то, что здесь очень трудно выдержать необходимый угол кромки

Не менее важно и то, что существует риск повреждения диском болгарки ушка крепления звена, последствием этого может быть разрыв цепи во время процесса распиловки

Минусом такой заточки является то, что здесь очень трудно выдержать необходимый угол кромки

Не менее важно и то, что существует риск повреждения диском болгарки ушка крепления звена, последствием этого может быть разрыв цепи во время процесса распиловки

Несмотря на то что заточка болгаркой вполне осуществима, всё же не стоит ею злоупотреблять. Лучше воспользоваться рекомендациями производителя и применять только сертифицированные аппараты для заточки цепи — это сэкономит время и деньги. Заточка цепи не такой уж сложный процесс, как может показаться, на первый взгляд. Даже если впервые у вас получится это сделать не совсем качественно, не стоит огорчаться: будьте уверенны, что со временем вы наберётесь необходимых навыков.

Как определить, что нужна заточка цепи бензопилы?

Заточка цепи для бензопилы производится только тогда, когда зубья затупились. Об этом свидетельствуют следующие факторы:

• Упала производительность пилы, сам процесс занимает больше времени, чем обычно;
• Чтобы цепь втянулась в рез, требуется приложить усилие больше, чем обычно;
• Опилки становятся мельче и острее, их цвет меняется на более темный, в отличие от светлых опилок от наточенной пилы.
• При работе возникает сильная вибрация и пилу тяжело держать в руках;
• Повысился расход бензина.

Если не точить цепь бензопилы, а работать затупленным полотном, это приведет к тому, что инструмент быстро выйдет из строя. На звездочку и привод будет приходиться увеличенная нагрузка, повысится расход топлива, а цепь быстро выйдет из строя или порвется.

В том случае, если при работе вы видите, что ваша бензопила работает не так, как нужно, срочно необходима заточка бензопилы. Конкретных сроков и периодов для этого нет, так как это зависит от частоты использования, нагрузок и ряда других факторов. Для примера – профессиональные лесорубы, работающие с таким оборудованием ежедневно, применяют машинки для заточки цепей бензопил 2-4 раза за смену, иногда даже больше, чтобы поддерживать цепь работоспособной. Весь секрет в том, что если наточить цепь бензопилы, когда она только начала тупиться – в этом случае процедура заточки очень простая и быстра, при этом сам срок службы цепи значительно продлевается.

Дополнительные рекомендации, как наточить цепь бензопилы своими руками

При работе следует неукоснительно соблюдать требования безопасности. Работать нужно обязательно в перчатках из грубого материала, чтобы не травмировать руки, так как рабочая поверхность зубьев очень острая.

Если технология заточки предписывает демонтаж цепи, при обратной установке не рекомендуется прилагать к резьбовому крепежу чрезмерных усилий. Для затяжки винтов крепления шины лучше всего использовать откалиброванный по лимбу электрический шуруповёрт.

Специалисты рекомендуют способ повышения прочности и износостойкости цепей, который известен под названием «стабилизация внутренней структуры металла». Для этого новая шина на протяжении полутора-двух недель при температуре 55-65ºС прогревается в масляной ванне. Эксплуатация подтверждает эффективность такой технологии.

Заточка с помощью напильников

Напильники являются отличным вариантом ручного инструмента, с помощью которых можно восстановить остроту зубьев.

При их использовании важно помнить о соблюдении угла заточки цепей для бензопил. Но всё же правильно будет начать с другого вопроса

Он касается того, как правильно подобрать подходящий напильник для заточки цепи от бензопилы

Но всё же правильно будет начать с другого вопроса. Он касается того, как правильно подобрать подходящий напильник для заточки цепи от бензопилы.

Подбор инструмента во многом определяет качество будущей проведённой работы. Если выбрать не тот напильник, то в лучшем случае эффективность работы зубьев упадёт ещё ниже. В худшем вы испортите цепь настолько, что восстановить её уже никак не получится.

Чтобы точить цепь бензопилы напильником, ориентируйтесь на шаг зубьев цепи.

Самые ходовые инструменты имеют шаг:

• 1/4;
• 0,325;
• 3/8;
• 0,404.

Для них, соответственно, подходят напильники такого диаметра:

• 4,0;
• 4,8;
• 5,2;
• 5,5 миллиметров.

Есть более редкие эксклюзивные пильные цепи. Для них потребуется цилиндрический аналог диаметром 3,2 миллиметра.

Для комфортной работы стоит задействовать инструменты размером 200 мм.

Технология заточки

Правильно точить цепь от бензопилы рекомендуется круглым и плоским напильником.

Вообще для работы следует подготовить такой комплект:

• напильник круглого типа;
• плоский заточный инструмент;
• держатели;
• станок для зубцов.

С помощью круглого напильника будет осуществляться обработка кромок на пильных зубцах, которые отличаются скруглённой формой. В основном берут ручные инструменты диаметром от 4 до 5,5 миллиметров.

Плоский инструмент необходим, чтобы заточить ограничители глубины. Ведь от них зависит способность цепи въедаться или вгрызаться в структуру обрабатываемого материала. В основном это дерево. Но бензопилы могут применять для раскройки и распила других материалов.

Сама правильная заточка изношенной цепи от бензопилы предусматривает проведение работы без снятия элемента с конструкции инструмента. При этом пилу следует разместить на ровной горизонтальной поверхности. Предварительно убедитесь, что включён тормоз.

Перед заточкой нужно внимательно осмотреть цепь по всей длине. Не исключено, что там образовались трещины, сколы или изломы. Некоторые дефекты оказываются настолько серьёзными, что точить такую цепь уже бессмысленно.

В процессе возврата остроты зубцам цепи от бензопилы, нужно учитывать следующие особенности технологии:

• зубцы следует затачивать строго изнутри наружу;
• градус проведения заточки зависит от меток, нанесённых производителем цепи;
• зуб, который затачивается, нужно расположить посередине.

Такая работа, проводимая вручную, обязательно предусматривает использование плотных защитных перчаток, а также маски и очков. Иначе можно порезаться об зубья, либо пострадать из-за летящей металлической стружки.

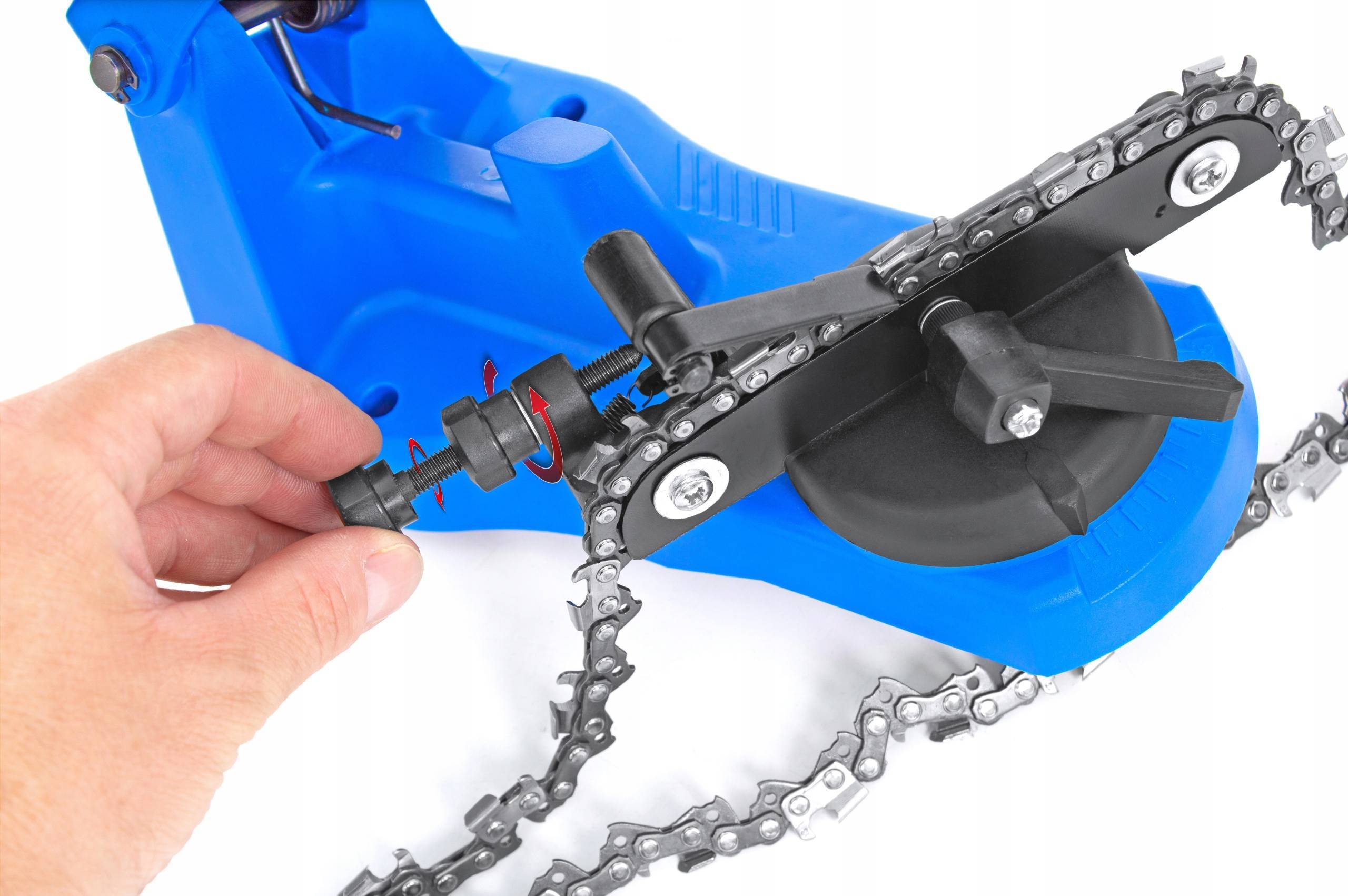

Мастер может значительно упростить себе задачу. Но для этого потребуется купить специальный держатель, предназначенный для заточки. Зато с его помощью можно чётко выбрать глубину расположения ограничителя и подобрать правильный угол для заточки.

Правильный станок (с ударением на И) крепится к шине с помощью струбцин. Далее направляющие выставляются под углом, и за счёт них определяется градус заточки.

Зубец, который подвергается обработке, нужно зафиксировать упором. Поверх него устанавливается напильник.

Вне зависимости от используемых приспособлений, сначала нужно заточить кромки и только потом выровнять ограничители глубины.

Пошаговый процесс

Процесс заточки, где основную роль играет напильник, выполняется в такой последовательности:

фиксируется пила для более качественной и точной обработки;
монтируются державки, опираясь на показания шкалы;
определяется угол заточки, возвысив над остриём держатель на 1/5;
по самым тупым зубцам определяется минимальный размер точения;
обработка выполняется с помощью круглого напильника;
важно совершать плавные движения от себя;

на каждый зуб по 2-3 плавных движения.

Обязательно в процессе заточки следует переворачивать напильник. Это нужно для того, чтобы избежать неравномерной сточки.

Также важно заточить зубья с двух сторон. Только после завершения обработки первой стороны, бензопилу можно перевернуть

Хорошим решением станет установка шаблона для ограничителя. Указательная часть располагается между зубами. Выступ, образующийся над шаблоном, нужно будет сточить плоским напильником.

Способы решения текущих проблем

Недорогая бензопильная техника комплектуется относительно недолговечными пильными гарнитурами бюджетного уровня. В перспективе такие шины и цепи заменяются более престижными и долговечными в работе моделями.

Практики предлагают оригинальный способ повышения прочности и износостойкости бюджетных устройств, известный под названием стабилизации внутренней структуры металла.

Для этого новая шина на протяжении полутора-двух недель при температуре 55-65°С прогревается в масляной ванне. Подтверждением эффективности такой технологии служат положительные отзывы владельцев бытовых моделей.

О зубьях бензопилы

Зубья бензопилы имеют специфическую геометрию. Надо понимать и знать, какая их часть подлежит заточке. Вообще «логика» среза древесины напоминает рубанок.

Режущая поверхность состоит из двух кромок. Одна боковая, другая — немного скошенная. Ограничительный элемент глубины пропила регулирует габарит стружки в толщине. Рассмотрим подробнее. Элементы режуще-рабочего звена устроены так:

1. Основание с отверстиями под ось;
2. Лопатка зуба;
3. Ограничитель глубины пропила;
4. Торцевая грань лезвия (размещение – по вертикали);
5. Верхняя грань лезвия (размещение – горизонтально);

         Заточенная кромка                                 Затупленная                  После прикосновения с грунтом

Нельзя чрезмерно стачивать или менять расположение звеньев. От идентичности их расположения зависит нормальная работа инструмента. В противном случае, вероятны повышенные нагрузки на корпус, шину и двигатель. Срез может получаться кривым. Также есть небольшая вероятность разрыва цепи.

Как наточить режущую оснастку при помощи болгарки и шуруповерта

В сети имеются ролики, где показан процесс заточки бензопильных цепей при помощи такого инструмента, как углошлифовальная машинка или по-простому болгарка. Принцип процедуры аналогичен с действиями при использовании станка. Однако сложность его лишь в том, что мастеру необходимо самостоятельно выбирать угол заточки, и при этом контролировать инструмент, удерживая его в руках. Сделать это достаточно сложно, и еще труднее, выполнить процедуру с получением качественного угла заточки. Именно поэтому прибегать к реализации процесса таким способом не рекомендуется, ведь недостатков у него достаточно много:

• сложность — что связано с удержанием инструмента в руках и одновременным контролем угла заточки;
• высокая вероятность испортить оснастку, так как при неправильно заточенных зубьях, цепь будет резать с меньшей эффективностью, или вовсе не будет пилить;
• увеличение скорости затупления зубьев — диск на заточном станке вращается с меньшей скоростью, чем круг на болгарке. При непродолжительном контакте с кромкой, металл успевает значительно нагреваться до высоких температур, что приводит к его закалке и отпуску, и поэтому не исключается вероятность того, что заточенная в таких условиях цепь, будет быстрее затупляться (это приведет к ускоренному ее износу).

Использование болгарки для восстановления качества заточки зубьев — это далеко не самый лучший вариант. И прибегать к его реализации не рекомендуется вовсе. Как это делают мастера в домашних условиях, можно посмотреть на видео.

Как альтернатива использованию болгарки для заточки бензопильной оснастки, применяется шуруповерт.. Принцип его реализации заключается в выполнении следующих действий:

1. В патроне инструмента (шуруповерта) зажать круглый напильник.
2. Выполнять движения напильником, как в случае с ручным способом, только дополнительно осуществлять его вращение от шуруповерта.
3. Проводить вращающийся напильник несколько раз, увеличивая силу прижатия при движении от себя, и ослабляя, возвращая его в исходное положение.

Такой способ нельзя назвать эффективным, так как и речи не может быть о соблюдении угла заточки. У него есть только одно преимущество — на реализацию затрачивается вдвое меньше времени. Он подходит при необходимости быстрого выполнения процедуры. Ниже на видео показано, как производится заточка цепи на бензопиле при помощи шуруповерта.

На основании представленных инструкций каждый пильщик может сделать для себя соответствующие выводы о рациональности каждого способа. Опираясь на описание, вы всегда можете поддерживать состояние вашего инструмента в должном состоянии.

Инструменты для ручной заточки и их предназначение

Перед началом проведения работ, следует подготовить соответствующий перечень инструментов. Для ручной заточки используются напильники, которые идут в комплектации вместе с бензопилой. Как правило, инструмент поставляется с двумя напильниками, отличающиеся по форме:

круглый напильник предназначен для обработки основной кромки с последующим ее закруглением. Для таких работ выбираются инструменты, диаметр которых от 3,2 до 5,5 мм

Важно использовать такие напильники, которые имеют одинаковый диаметр по всей длине, а их насечки снимают стружку только в одном направлении (выбирать такие напильники лучше в специализированных магазинах);

 плоские напильники служат для того, чтобы сточить ограничители глубины. Именно от этих ограничителей зависит, насколько сильно оснастка будет входить в структуру древесины.

Относительно выбора напильника соответствующего диаметра для цепи: важно уделить этому фактору особое внимание. Диаметр прибора подбирается в зависимости от размера зуба, и выбирать наугад — это не правильно. Покупая фирменные изделия, вы найдете на упаковке для них соответствующие значения диаметров напильников

Покупая фирменные изделия, вы найдете на упаковке для них соответствующие значения диаметров напильников.

Таблица выбора диаметра напильников для заточки

Обзаведитесь этими двумя видами напильников, если хотите научиться правильно затачивать бензопильные цепи

Важно отметить, что ручным способом заточка выполняется намного чаще, чем машинным. Связано это хотя с тем, что при таком подходе снимается меньший слой металла, что в итоге отражается на ресурсе оснастки

Это интересно! Ошибочно мастера используют напильники, которые идут в комплекте для постоянной заточки цепей. Однако они также имеют свой срок службы, и рекомендуется регулярно в зависимости от частоты их эксплуатации менять.

Как правильно заточить цепь бензопилы своими руками. Пошаговая инструкция

Приведение цепи в рабочее состояние имеет свои особенности. Они определяются конфигурацией зуба. В нее входят две кромки, расположенные – одна в верхней части, а другая в нижней. Причем кромка расположенная к верху, обладает уклоном под заданным углом. По сути, зуб и по геометрии, и по принципу работы похож на лезвие от столярного рубанка.

Схема заточки цепи вручную

Для грамотной заточки, мастер должен понимать устройство зуба.

Параметры зубьев

Конструкция зуба состоит из:

1. основания;
2. лопатки;
3. ограничителя.

На лопатке сформировано две режущих кромки, одно размещено по горизонтальной плоскости, другое под углом. Для получения требуемых параметров лезвия затачивают под углом, указанном в технических условиях. Передний угол затачивают в диапазоне от 60 до 85 °.

Задний угол показывает наклон верхнего лезвия назад. Он лежит в диапазоне от 50 до 60 °. Лезвие расположенное сверху считают основным, задний угол в этой конструкции очень важен. Его трудно промерить, при выполнении правил заточки и соблюдения геометрических параметров он формируется в указанном диапазоне.

Зубья

Углы затачивают в зависимости от использования инструмента. Главное правило – чем угол больше, тем больше эффективность при обработке мягкого дерева, чем меньше угол, тем проще эксплуатация пилы с твердым деревом. Т. е. улучшается плавность хода и происходит понижение вибрации инструмента.

Между тем, следует избегать ситуации затачивания угла больше 35 и меньше 25 °. Это правило не относится к цепям продольного реза.

Углы изменяют при правке инструмента

Они оказывают важное воздействие на режущие параметры, поэтому необходимо тщательно исполнять все технические требования

Рекомендации экспертов

Есть полезные советы, чтобы провести заточку бензопилы быстро и эффективно. Общие рекомендации:

• вначале требуется обкатать гарнитуру на слабых оборотах, это позволяет смазке попасть на каждый элемент шины;
• цепь должна под напряжением, ослабление может привести к получению травм, особенно при использовании электрического станка;
• гарнитуру рекомендуется править после каждой продолжительной работы инструмента, внимательно проверять зубья до начала пиления;
• своевременно смазывать каждый элемент шины, что не только улучшает процесс работы с древесиной, но и снижает нагрузку на ротор, двигатель.

Глубину пропила, состояние режущей кромки и ограничитель нужно проверять после 3-4 заточек. Рекомендуется сверяться с шаблоном для конкретной модели гарнитуры.

Заточка цепи бензопилы – неотъемлемая часть работы с этим инструментом. Острота зубьев влияет на производительность и безопасность во время пиления. Для правки режущей кромки шины можно использовать электрический или ручной станок, в домашних условиях проще воспользоваться напильником. Следует учитывать особенности конкретной модели гарнитуры, измерять шаблоном каждый элемент.

Заточка напильником

Самый простой и доступный способ решение рассматриваемой проблемы: точить цепь бензопилы напильником. Эта ручная методика требует аккуратности и тщательного контроля параметров зубьев. Для проведения проверки правильности действий используются специальные приспособления.

Для реализации данной методики своими руками потребуются следующие инструменты: напильники плоской и круглой формы разного размера и зернистости; державка, в которой крепится напильник; специальный шаблон; приспособление крючкообразного вида для извлечения остатков металлической стружки и застрявших опилок; тиски. Основным инструментом считается напильник круглого типа диаметром 4-6 мм, с помощью которого производятся основные действия. При работе должны обеспечиваться точные углы, а потому напильник устанавливается в державке, обеспечивающей нужное его положение относительно зубьев. С помощью державки инструмент фиксируется с вылетом над спинкой зуба на 20% от своего диаметра.

Заточка пилы напильником

Операция по уменьшению высоты ограничителя обеспечивается плоским напильником. Для того чтобы не убрать лишний металл, применяется специальный шаблон. Во время заточки он монтируется на цепи пилы, при этом она пропускается в отверстие, расположенное в центре шаблона. Напильник при обработке имеет опору на ролики и движется строго параллельно боковым граням шаблона.

Для того чтобы точно наточить цепь бензопилы ручным способом, необходимо учитывать следующие правила заточки:

Параметры зубьев и ограничителя взаимосвязаны, а их значения могут отличаться для разных типов инструмента и должны соответствовать инструкции на бензопилу.
Важно обеспечить идентичность заточки всех звеньев цепи, что вызывает необходимость выравнивать все зубья по тому элементу, который имеет наименьшую высоту.
Правильная заточка обеспечивается при расположении напильника параллельно пола и с поворотом на угол 26-31º в горизонтальной плоскости.
Снятие металла обеспечивается только при движении напильника в направлении от себя, делать это необходимо плавно и расчетливо.
На первом этапе затачиваются все зубья одного направления, а потом после переворота цепи обрабатываются элементы другой направленности.

Ручная процедура заточки проводится в таком порядке:

• обеспечение надежной фиксации бензопилы и установка стопора цепного движения, при этом допускается удерживать инструмент между коленями, но для более надежной фиксации рекомендуется его зажимать в тисках;
• маркировка начального зуба для устранения риска повторной обработки;
• проведение поочередной заточки всех зубьев одного направления по всей длине цепи;
• переворачивание пилы и повторение заточки, но с зубьями второго направления;
• обработка ограничителя с установкой специального шаблона.

Строение зубьев цепи инструмента

Если рассматривать строение зубьев цепи на примере в качестве шаблона бензопилы «Дружба», то можно наблюдать несколько важных моментов:

• зубья обладают парой кромок: верхней и боковой;
• верхняя кромка имеет угловой скос в направлении движения лезвия;
• режущие звенья представлены основанием, лопаткой зуба и ограничителем заглубления;
• лопатка обладает горизонтальным, спадающим под углом, лезвием и торцевым вертикальным лезвием;
• толщина стружки определяется разностью, которая представлена верхней ограничительной линией и передней линией на спинки зубьев;
• в стандартных условиях показатели разности могут быть в пределах 0,5-0,8 мм, но оптимальным является параметр в 0,6 мм;

• каждая последующая заточка сокращает расстояние благодаря уменьшению размера верхних граней зубьев;
• контрольные подпилы делаются через каждые шесть-восемь заточек;
• за обеспечение режущих свойств цепи отвечают угол верхней кромки в 50- 60° и задний угол на торцевом лезвии;
• передняя угловая часть формируется кромкой торцевого лезвия и может составлять порядка 60-85°.
