Кузнечные молоты

Принцип работы кузнечного молота

Кузнечные молоты актуальны для небольших кузниц, которые специализируются на заказах по изготовлению изделий из металла:

• элементы для мебели, созданные путем художественной ковки;
• мелкий инвентарь для охоты, рыбалки;
• памятные сувениры и т.п.

Устройство рычажного кузнечного молота.

Иные обязательные конструктивные элементы рессорного кузнечного молота описаны ниже:

• баба, соединенная с поршнем;
• основание, закрепленное на основании;
• станина с зафиксированными на ней направляющими для подвижных узлов;
• приводное оборудование;
• щитовое ограждение, обеспечивающее оператору высокий уровень безопасности;
• электрооборудование;
• у пневматических молотов в конструкции также присутствует компрессорный цилиндр.

Первые модели подобного оборудования оснащались ножным или ручным приводом, современные изделия имеют удобную систему управления, минимизирующую усилие со стороны кузнеца.

Опишем принцип функционирования устройства:

• заготовку помещают в нижнюю часть молота;
• устройство настраивается на актуальную частоту удара и приводится в движение;
• при активации молота ведомая верхняя часть конструкции бьет по металлозаготовке;
• динамическое воздействие на металлозаготовку осуществляется до того момента, пока она не приобретет актуальную форму.

Принцип работы дизель молота заключается в преобразовании возвратно-поступательного движения, который совершается кривошипно-шатунным механизмом, в аналогичное движение поршня. Это предоставляет мастеру возможность совершить с его помощью множество операций.

Это интересно: Открываем кузнечный цех с ручным оборудованием для художественной ковки: кратко и понятно

Классификация и виды

В зависимости от типа применяемого энергоносителя различают следующие виды описываемых агрегатов:

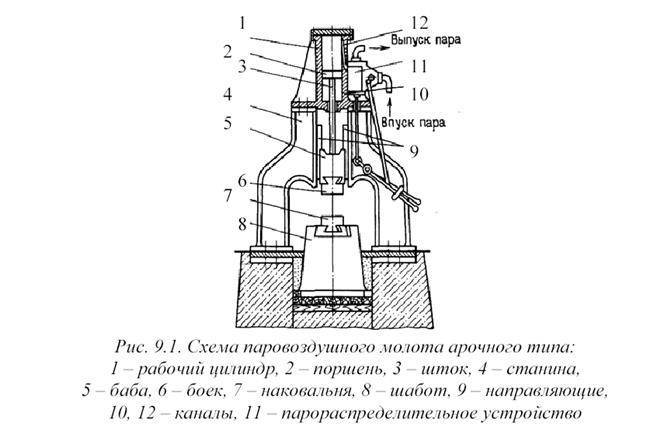

1. Паровоздушный молот, который использует энергию перегретого пара.
2. Пневматический молот, энергоносителем у которого выступает сжатый воздух.
3. Гидравлический молот, деформирующий заготовку силой потока рабочей жидкой среды (воды или масла).
4. Гидровинтовой молот, где, наряду с энергией жидкости применяется и механическая энергия.
5. Механический молот, для которого реализован принцип непосредственного преобразования потенциальной энергии/работы в кинетическую.

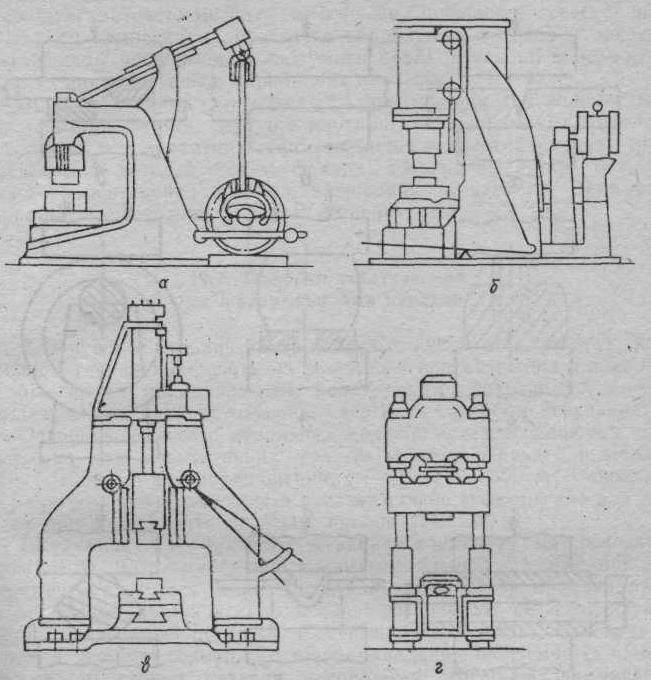

Гидравлический молот Паровоздушный молот

Пневматический молот

Классификацию производят также и по технологическому назначению; это определяет особенности конструкции молотов. В частности, ковочный молот имеет отдельно стоящие стойки, а паровоздушный молот отличается исполнением стоек, соединённых с шаботом при помощи крепёжных, подпружиненных деталей.

Принцип компоновки всех молотов — в основном вертикальный. Немногочисленные варианты горизонтальных бесшаботных молотов — импакторов – особого распространения не получили. Причина – сложность удержания нагретой заготовки во время её обработки давлением. В то же время сотрясения грунта и фундамента при этом значительно уменьшаются, что делает работу на таком оборудовании более комфортной.

Как сделать механический кузнечный молот своими руками?

В наше время все большим спросом стали пользоваться части мебели и декора выполненные в результате ковки или штамповки. В связи с эти идет возрождение кузнечного ремесла. Для его развития необходимо иметь оборудованную кузню. А в кузне никак нельзя обойтись без малогабаритного молота. Конечно, его можно приобрести, но для начинающего предпринимателя это будет довольно затратная покупка. Есть возможность изготовить кузнечный молот своими руками.

Пример самодельного устройства

Как же изготовить механический кузнечный молот своими руками из подручных материалов? Для этого нужно будет проявить долю фантазии, смекалку и умение. Для изготовления необходимо запастись сварочным аппаратом, шлифовальной машиной, отрезными дисками. А также будут нужны такие материалы:

• Швеллер 80×120 мм
• Труба профильная 70×40 мм
• Круглая труба, диаметром 64 мм
• Полоса монолитная, сечение которой 70×25 мм
• Болванка из металла, с сечением 110×110 мм

Из швеллера, распиленного на две части, и трубы профильной изготавливаем рабочую раму для изделия.

В результате определенной обработки сварочным аппаратом монолитной полосы и кольца из круглой трубы изготавливаем сам молот с ножным приводом и противовесом.

интересный вариант конструкции (в том числе показывается, как она делалась), где для передачи вращательного движения электродвигателя в возвратно-поступательное бойка молота, используется старый двигатель внутреннего сгорания

Воздухопополнение ковочного молота МА4129А

Воздухопополнение происходит снизу через внутреннюю полость поршня компрессора, окно “F” в поршне компрессора (см. рис.2), отверстие “G” в штоке поршня и отверстие “Е” в цилиндре компрессора. Последнее, совмещаясь в крайним верхнем и нижнем положениях поршня, последовательно сообщает верхнюю и нижнюю полости компрессора с атмосферой.

1. букса бабы
2. букса компрессора
3. сухари и сегменты
4. планка направляющая
5. пружина
6. кольцо уплотнительное
7. экспандер

Баба фиксируется от вращения направляющими планками 4, вмонтированными в её буксу (рис.З). Для уплотнения штока бабы в буксе I сделана кольцевая выточка, в которой монтируются сегменты и сухари 3, стягиваемые пружиной 5: По мере износа штока бабы, а также сухарей и сегментов зазор “а” уменьшается, но может быть восстановлен запиловкой торцов сегментов. Для уплотнения штока поршня компрессора в буксе компрессора сделана кольцевая выточка, в которой монтируется уплотнительное кольцо 6, из материала ЛАМ1, стягиваемое экспандером 7.

1. палец
2. кольцо пружинное
3. подшипник игольчатый
4. верхняя головка шатуна

Крепление пальца верхней головки шатуна Палец (I) шатуна (рис.4) удерживается от осевого перемещения пружинными кольцами (2).

1. боек нижний
2. клин нижнего бойка
3. подушка
4. планка
5. боек верхний
6. клин верхнего бойка
7. клин подушки
8. шабот

Ковочный молот

Для чего применяют кузнечный молот?

Данный механизм с ударным принципом действия необходим на предприятиях или в мастерских, занимающихся ковкой, в том числе художественной штамповкой металла, а также на производствах по ремонту и изготовлению инструментов. Для работы используют молот ковочно-штамповочный, который благодаря возникающей кинетической энергии деформирует металл, нагретый до необходимой температуры. Основные рабочие элементы, образующие энергию — это шток, баба и верхний боёк (подвижный). Из-за простоты, легкости в обслуживании и низких рисков поломок такое оборудование получило широкую популярность как на крупных заводах, так и в небольших цехах.

Сферы использования молотов

В зависимости от типа машины различаются и сферы применения. Принцип деформации прутка или слитка или же воздействие давлением на листовые заготовки широко используется в разных сферах, начиная от ремонтно-строительной и заканчивая авиационной. Например, молот кузнечный МА 4129 незаменим при художественной ковке, с его помощью можно делать протяжки, пробивать отверстия, гнуть металл по принципу свободной ковки.

Как различается кузнечное оборудование?

Технологические особенности позволяют разделить кузнечное оборудование на типы по нескольким основаниям:

• по типу энергоносителя, разгоняющего боёк до рабочей скорости: использование пара (паровоздушные молоты), применение сжатого воздуха (пневматические), применение жидкости под высоким давлением (гидравлические) или газа (газовые), работа определенных механических узлов (механические);
• по вектору движения бойка различают вертикальные и горизонтальные инструменты;
• по принципу действия различают оборудование простого действия и двойного;
• по особенностям конструкции выделяют двухстоечные и одностоечные кузнечные молоты.

Наиболее популярные типы оборудования в производстве сегодня — это паровоздушный и пневматический кузнечные молоты.

Особенности пневматического кузнечного оборудования

Выбрать молот ковочный пневматический можно по целому ряду причин. Если начать с принципа работы, то это приводный молот с одинарным действием. Масса падающих частей меньше чем у паровоздушных аналогов, однако более высокая скорость поршня позволяет получить на 15 % больше кинетической энергии.

Преимущества пневматической конструкции:

• компактность, небольшая длина трубопроводов, благодаря чему большая быстроходность по сравнению с другими типами молотов;
• высокие энергетические показатели;
• число ударов определяется числом оборотов вала компрессора;
• возможность точной регулировки силы удара, возможность наносить удары с разной силой;
• легкость в управлении, благодаря ножному и ручному рычагам (ручной способ используется как дополнительный в небольших моделях);
• возможность работы с молотом с трёх сторон.

В конструкции пневматических молотов может быть простой или двойной способ воздействия. При первом варианте баба будет приходить в начальное положение из-за разрежения, образующегося в цилиндре при прямом ходе поршня в компрессорной установке. При двойном действии работает специальный механизм, распределяющий энергию по двум поршням. Он соединяет полости рабочего цилиндра и отвечает за точное передвижение поршней. При подъёме компрессорного поршня воздух сжимается и приводит в движение поршень в рабочем цилиндре, который начинает двигаться вниз, а также наоборот. Этот более сложный механизм обеспечивает большую скорость поршням. Такая конструкция позволяет стабильно работать вне зависимости от возникающих колебаний давления воздуха в цилиндрах.

Технология обработки металлов (цветных, черных, сплавов) с помощью пневматических молотов подходит как для локальных производств, так и для крупных предприятий различной направленности.

Высокое качество обработки металла в кузнечном деле зависит от правильного выбранного станка и мастерства кузнеца, поскольку современное оборудование требует вдумчивого и осознанного управления. Можно создать любой узор или орнамент с помощью надлежащего молота и умелых рук мастера. В каталоге вы найдете необходимый ковочный молот.

Принцип действия молота, его виды

Принцип работы молота достаточно прост. Его работа заключается в нанесении динамических ударов по заготовке главным рабочим органом – штоком, который соединён с ударником (бабой). Контроль за силой ударов и их последовательностью осуществляется специальным управляющим устройством.

Конструктивные элементы, присутствующие в кузнечном ковочном молоте любой модели:

• поршень, с которым соединена баба;
• опорная часть станка;
• подвижные узлы молота, связанные со станиной;
• привод станка;
• ограждение, обеспечивающее безопасность человека;
• электрооборудование.

В конструкциях кузнечных молотов, используемых ранее, имелся привод ножного или ручного действия. На современных станках чаще используется иная система управления, которая сводит к минимуму физическую нагрузку на оператора.

Механический молот

В механическом кузнечном молоте энергия кривошипно-шатунного механизма передаётся поршню, который и наносит удары по заготовке. Таким путём выполняются самые различные операции кузнечными станками. Они предназначены для ковки горячего металла при изготовлении различных художественных орнаментов и многого другого. Применяя различные инструменты, с помощью механического молота можно выполнять как обрубку, обрезку заготовок, так и прокалывание любых материалов.

Раскручивание маховика в молоте механического типа осуществляется за счёт энергии встроенного электродвигателя. Управление движением ковочного элемента осуществляется с помощью ножной педали. Такие кузнечные молоты, имеющие до 60 кг падающего веса, работают как в частных мастерских, так и на металлообрабатывающих предприятиях небольшого формата.

Положительные стороны механического молота – отсутствие необходимости в работе компрессорной или масляной насосной станций, интенсивного трения поршней о цилиндры. К тому же они имеют меньшие габаритные размеры, нежели пневматические или гидравлические молоты.

Пневматический молот

Несколько по-другому работает пневматический кузнечный молот. Он имеет свой пневматический цилиндр, который с успехом заменяет кривошипно-шатунный механизм. Пневматический ковочный станок может выполнять все операции, которые можно производить с помощью механического молота. Кроме этого, с помощью пневматического молота можно выполнять формовку, разрезание и скручивание заготовок.

Управление пневматическим молотом осуществляется с помощью ножной педали или ручного рычага. Для того, чтобы рабочий цилиндр станка постоянно находился в смазанном состоянии, в его конструкцию введен масляный насос, подающий смазку ко всем трущимся деталям. В некоторых моделях станков используется даже два масляных насоса, тем самым обеспечивается минимальное трение между деталями и длительный срок службы всего механизма.

Молоты пневматического типа делят на две группы:

• для изготовления моделей художественного содержания;
• для производственных целей.

Художественная ковка характеризуется максимальной массой ударного элемента до 75 кг, а вот производственный молот может иметь максимальную падающую часть массой до 2 тонн. Пневматические кузнечные станки энергоёмки, они имеют рабочие режимы с тонкой регулировкой чувствительности. Отличает их также долговечность работы и простота в обслуживании. Однако в силу того, что пневматические молоты имеют большие габариты и очень массивны, их транспортировка в случае необходимости доставляет немало проблем.

Гидравлический молот

По своему устройству гидравлический кузнечный молот сильно отличается от предыдущих видов станков. Основными деталями этого молота являются шабот и стойки, в которых выполнены направляющие для движений бабы с рабочим инструментом. Также стойки являются основой для крепления насоса гидропривода с исполнительным цилиндром.

Внутренние полости штоков сообщаются с гидравлическими насосами с помощью обратного клапана. Управление гидравлическим молотом осуществляется с помощью гидрораспределителей трёхпозиционного типа. Насосы и обратный клапан связывает первый распределитель, а другой осуществляет переключение полостей штока и основного гидроцилиндра.

Полость поршня обеспечивает во время работы молота удаление масла из полости штока, при этом обеспечивается полная разгрузка гидронасосов. Это повторяется на всех рабочих режимах, расхода же масла, находящегося под высоким давлением, не происходит. Кузнечный молот с ЧПУ на гидравлике способен выполнять любые виды ковочных работ и объёмную штамповку высокой точности.

Конструкции с механическим приводом

Из всех разновидностей наиболее просто изготовить для кузни молот с рычажным приводом. В механических установках инструмент может совершать перемещения, как по дуге окружности, так и возвратно-поступательные.

В наиболее простом своём варианте (без направляющих, наличие которых для ковки не всегда обязательно) агрегат будет включать в себя:

1. Станину.

   Рисунок 2 — Рычажное исполнение

2. Молотовище (изготавливается из прочных пород древесины).
3. Приводной электродвигатель.
4. Шкив.
5. Шатун.
6. Рычаг.
7. Приводную ось.
8. Направляющие.
9. Буферные устройства.
10. Отбойник.
11. Нажимной ролик.
12. Управляющую педаль.

Как работает

Функционирует схема следующим образом. Молотовище имеет возможность поворачиваться вокруг оси. Там же смонтирована и рычажная система, которая управляет перемещениями молотовища.

Эта система, в свою очередь, при помощи шарниров связана с шатуном и — через него — с кривошипно-шатунным механизмом, который преобразует вращательное движение электродвигателя в возвратно-поступательное перемещение шатуна.

На противоположном конце системы устанавливаются резиновые буферы, которые, с одной стороны, смягчают удар молотовища по поковке, а. с другой стороны, способствуют появлению вибраций, увеличивающих запас кинетической энергии. Таким образом, КПД при постоянной работе несколько выше, чем при одиночных ударах.

На станине неподвижно закрепляется резиновый отбойный буфер, который необходим для гашения постоянно возрастающих колебаний, и удерживания их амплитуды в приемлемом диапазоне значений.

При нажатии на педаль натяжной ролик оттягивает приводной ремень шкива, после чего при подъёме шатуна вверх молотовище будет отталкиваться от буферных устройств, и сжимать отбойный буфер. Тот накапливает кинетическую энергию, и отдаёт её молотовищу. При опускании шатуна молотовище идёт вниз, и бьёт по заготовке. Сила удара и скорость движения молотовища зависят от накопленной отбойником энергетических параметров. Ход молотовища можно изменять, смещая в необходимом направлении ось, для чего предназначаются направляющие.

Изменять число ходов можно несколькими способами

• Регулировкой усилия прижима нажимного ролика к шкиву электродвигателя;
• Изменением передаточного числа шкива электродвигателя;
• Применением вариатора;
• Установкой на привод двигателя постоянного тока.

Конструктивной разновидностью рычажных исполнений считаются рессорные молоты. В отличие от вышерассмотренной конструкции здесь роль устройства, накапливающего вибрации, выполняет обычная автомобильная рессора.

Эксплуатационным преимуществом рассмотренных механизмов является малая величина хода молотовища, благодаря чему время контакта инструмента с заготовкой невелико, и её охлаждение во время ковки менее интенсивно.

Устройство механизма кузнечного молота

На первом этапе сборки механизма кузнечного молота изготавливают рычаг. На один его конец монтируют боек, другой оснащают противовесом.

При этом конструкция рычага может выполняться как в сборном, так и монолитном виде. Как правильно сделать рычаг, можно более детально рассмотреть в предложенном видео материале.

Исключить выгибание рычага в момент сильных ударов позволит применение полосовой стали, но никак не трубы. При этом сталь должна иметь толщину не менее чем 25 мм, ширину около 70 мм.

Для этого в готовое отверстие вставляется и приваривается сегмент трубы, она будет выступать в качестве подшипника.

При 70-ти мм ширине стальной полосы отверстие должно иметь такой диаметр, чтобы до края полосы оставалось 8-10 см, что позволит исключить преждевременный ремонт установки из-за деформации рычага в этом месте.

Поэтому в качестве трубы для изготовления «подшипника» можно взять 50-ти мм изделие.

Перекладина для устройства рычага берется с таким диаметром, который позволит ему свободно вращаться на оси, но при этом не «болтаться».

ВАЖНО ЗНАТЬ: Станок для гибки профильной трубы своими руками

Видео:

Чтобы рычаг кузнечного молота в ходе рабочего процесса не сместился, что потребовало бы производить ремонт в самый неподходящий момент, его дополнительно фиксируют шпильками.

Крепежные элементы устанавливаются за счет радиальных отверстий.

С помощью сварки один край рычага оснащается молотом, второй – противовесом.

Ударник обязательно должен быть изготовлен из инструментальной высокопрочной стали, в противном случае толку от такого бойка будет мало.

Делаем кузнечный молот

После приобретения инструментов выбирается точное место расположения молота. Равняем с помощью уровня поверхность, на которой он будет стоять (лучше всего залить этот участок бетоном).

Берем швеллер, два отрезка по 2 м и три – по метру. Свариваем метровые отрезки в виде короба. Это передняя деталь поперечной рамы, которая во время работы молота несет большую нагрузку. На ней будет крепиться наковальня.

Последний метровый отрезок швеллера будет задней поперечиной, а два отрезка по 2 метра укладываются параллельно и станут основой продольной рамы.

Все элементы между собой свариваются. Вот и готова рама конструкции молота.

Следующим шагом будет сборка рычага кузнечного молота. На нем на одной стороне будет закреплен боек, а на второй – противовес.

Для защиты от деформации при изготовлении и применении в работе этой детали рекомендуется полоса стали именно 25 мм по толщине и по ширине 70 мм. Длина всей полосы – 2000 мм.

В 700 мм от края стали сварочным аппаратом сделать отверстие 56 мм в диаметре, в которое вставится обрезок трубы 80 мм длинной и диаметром 48 мм. Трубу приварить со всех сторон к полосе стали, отслеживая ее симметричность и перпендикулярность относительно листа. Этот отрезок будет выполнять функцию подшипника.

Следующим шагом отрезки стали 9000 и 100 мм сваркой усиливают рычаг.

Затем кусок круглой трубы с наружным диаметром в 48 мм и метр длинной используют как ось рычага.

Рычаг же устанавливается по центру оси молота и фиксируется от продольных передвижений с помощью приваривания на ось двух отрезков прута по 75 мм и диаметром в 8 мм.

Для бойка можно использовать болванку из инструментальной стали (можно и круглого или квадратного сечения 80 на 80, 100 на 100).

Профильную трубу 70 на 40 делим пополам – и выходят две вертикальные метровые стойки, которые привариваются на раме. На этих стойках крепится ось рычага.

Для основы наковальни нужно взять профильную трубу 80 на 80 мм и 400 мм в длину, к которой привариваются два куска стальной полосы 70 на 25 мм и 150 мм в длину. Так получится стол 150 на 140 мм по размеру, который приваривается на переднюю поперечину рамы.

Для противовеса подойдет любой металлический кусок, но при этом стоит учесть, что нужно обеспечить для рычага с бойком возврат в исходное местоположение после проведенного удара.

На каждом этапе работы нужно уровнем проверять горизонтальность всей конструкции и каждой ее части по отдельности, чтобы молот не был перекошенным. От горизонтальности конструкции молота зависит качество его работы.

Изготавливаем механический молот

Наиболее доступный по конструкции – механический молот рессорного типа: он компактен, и может быть достаточно производительным: эл. привод может обеспечить до 200…300 ходов в минуту.

Самодельный кузнечный молот рессорного типа с электрическим приводом состоит из:

1. Эл. двигателя, управляющим вращением кривошипного вала.
2. Исполнительного механизма для получения колебаний.
3. Рессоры (используют автомобильную, не имеющую трещин и расслоений металла).
4. Бойка с системой направляющих элементов.
5. Станины Т-образного типа.
6. Шабота или нижней плиты, где производится собственно ковка.

Кузнечный пневматический молот используют для обработки металлических изделий путем рубки, протяжки, гибки, выбивания различных отверстий.

Его применение позволяет выполнять штамповку за счет подкладных штампов, работать с закрытыми штампами не рекомендуется, так как жесткие удары кузнечного молота могут стать причиной, по которой потребуется ремонт бабки.

Особенности функционирования пневматического кузнечного молота заключаются в использовании воздуха, который поступает в компрессор оборудования из окружающей среды.

Поступивший воздух, в процессе возвратно-поступательного действия компрессорного поршня, сжимается, затем разряжается.

Поршень приводит в движение электрический двигатель приводного типа с помощью клиновых ремней.

Также устройство рабочей цепи включает в себя: редуктор, который способствует понижению уровня вращений кривошипа, кривошипный вал и шатун.

Если обратить внимание на представленные чертежи, то можно увидеть, что кузнечный пневматический молот может и не иметь в рабочей цепи редуктора. Кузнечная установка пневматического типа отличается от паровоздушного кузнечного оборудования, в котором функционирование падающих элементов поддерживается паром или сжатым воздухом. Кузнечная установка пневматического типа отличается от паровоздушного кузнечного оборудования, в котором функционирование падающих элементов поддерживается паром или сжатым воздухом

Кузнечная установка пневматического типа отличается от паровоздушного кузнечного оборудования, в котором функционирование падающих элементов поддерживается паром или сжатым воздухом

Кузнечная установка пневматического типа отличается от паровоздушного кузнечного оборудования, в котором функционирование падающих элементов поддерживается паром или сжатым воздухом.

Пневматический молот представляет собой устройство, в котором воздух выполняет назначение упругой воздушной подушки.

Благодаря ей движение от компрессорного поршня к рабочему передается не жестко.

Количество ударов, которые может выполнять кузнечный пневматический молот в 60 секунд, соответствует количеству оборотов произведенных кривошипным валом.

Кузнечный пневматический молот может оборудоваться падающими элементами с различной массой, от 50 до 1000 кг. При этом ударная волна может составлять от 0,8 до 28 кДж, скорость от 5 до 7,5 м/с, кратность – 12%.

Функционирование компрессорного поршня выполняется ходом с одной степенью свободы, которая определяется положением угла поворота кривошипного вала.

Рабочий поршень установлен в нижнем положении, поршень компрессора в верхнем положении, а боек расположен на поковке.

Таким образом, обе полости цилиндра компрессора объединены с атмосферой с начальным давлением, соответствующим атмосферному.

Для полостей рабочего цилиндра кузнечного молота также устанавливается подобное давление, так как они сообщаются за счет кранов с полостями цилиндра компрессора.

Имея в наличии подобное кузнечное оборудование, можно оригинально украсить собственный дом или заняться прибыльным бизнесом.

Как собирается пневматическое кузнечное устройство, об этом более детально расскажет инструкция из видео материала.

А вот чтобы собрать устройство простого кузнечного молота, большой опыт не потребуется. Самодельное оборудование может функционировать за счет ножного или электрического привода.

В последнем случае подсоединение привода к электродвигателю выполняется за счет шестеренок.

Кузнечный молот должен стоять на ровной твердой площадке, которую необходимо заранее подготовить.

Для этого рабочую поверхность заливают бетоном, выкопав яму в грунте размерами 2х1, с глубиной 20-30 см.

Дальнейшая инструкция, по которой будет собираться самодельный кузнечный молот, предусматривает следующие этапы работ:

• изготовление рамы;
• изготовление рабочего рычага;
• сборку кузнечного молота и монтаж наковальни.

Молот самодельный: супермолот

Смастерить самодельный кузнечный молот для ковки металлоизделий будет легче, если разделить все операции на несколько этапов в следующей последовательности:

• подготовка основания для монтажа кузнечного пресс молота;
• конструирование рамы станка с рессорами;
• сборка рабочего механизма;
• установка самодельного устройства.

Важно! Конструкция кузнечного молота во многом зависит от его вида. В домашних условиях реально изготовить механический вариант, а вот электрический или гидравлический молот сконструировать самостоятельно крайне проблематично. Но перед подробной инструкцией, указывающей, как сделать кузнечный молот, следует отметить важность создания чертежа будущей конструкции

Но перед подробной инструкцией, указывающей, как сделать кузнечный молот, следует отметить важность создания чертежа будущей конструкции

Чертежи

Изготовить кузнечный молот своими руками можно в условиях мастерской или гаражной постройки

Но перед работой важно определить актуальные размеры агрегата, описать все его составляющие детали, что в последствие позволит определить вес изделия и его функциональные возможности

Для этого потребуется составить самостоятельно или найти в интернете чертежи и схему сборки такой конструкции с детальным описанием всех ее частей.

На заметку! Легче изготовить своими руками кузнечные молоты механического типа, исходя из классификации подобных агрегатов, по характеру применяемой силы.

Фундамент

После создания чертежа устройства для ковки переходят к формированию фундамента. Самодельный кузнечный молот нужно установить на ровную площадку, подготовленную заранее. Это необходимо для нормальной работы устройства и устранение риска его опрокидывания при эксплуатации.

Электрическая схема кузнечного молота.

В месте монтажа конструкции нужно выкопать яму актуальных размеров. Ее дно тщательно посыпают песком со щебнем, поливают водой и трамбуют. Поверх осуществленного слоя песчаной подушки монтируют армирующий каркас, для чего применяется арматура с диаметром 12-14 мм.

Крайне важно не забыть при этом про перевязку, которую осуществляют каждые 250-300 мм. Раствор бетона готовят в пропорции 1:2:3, для чего потребуются следующие материалы:. Раствор бетона готовят в пропорции 1:2:3, для чего потребуются следующие материалы:

Раствор бетона готовят в пропорции 1:2:3, для чего потребуются следующие материалы:

• цемент марки м400;
• щебенка фракции 10-20;
• песок.

Заливку следует осуществлять за один раз, постоянно уплотняя массу. Это позволит избежать образования пустот внутри фундамента.

На завершающем этапе изготовления основания под самодельный молот для ковки в незастывший бетон стоит установить анкерные болты, на которые впоследствии дополнительно зафиксируется агрегат.

Рама

Самодельный кузнечный молот при сборке требует наличия сварочного аппарата, с помощью которого собирается рама конструкции. Ее изготавливают из профильных труб или иного вида металлопроката, обладающего высокой прочностью.

Для дополнительной устойчивости изделия нужно установить распорки, а также поперечные балки.

Сборка молота

В начале работы потребуется собрать раму агрегата и выполнить ее монтаж на подготовленное основание. Нижние салазки фиксируются анкерными болтами с гайками, а остальные направляющие и перемычки привариваются к ним с помощью сварочного аппарата.

Вал вставляется в стойки, а потом на него крепят рычаг с молотом. Аналогично собирают привода с педалью или рычагом.

Он выполнит функции амортизатора при ударах молота о наковальню. Наковальня изготавливается из обрезка рельсы или швеллера, но желательно с закаленной лицевой частью. После осуществления сборки конструкции ее красят.

Принцип работы пневматического молота

Сама схема работы пневматического молота выглядит следующим образом. Привод устройства осуществляется посредством поступающего в компрессорный цилиндр воздуха. Когда воздух поступает в цилиндр, он подвергается сжатию за счет работы самих компрессоров, а так же разряжается. Все это достигается благодаря специальному поршню, который является основным рабочим элементом компрессорного цилиндра. Поршень воздействует на воздух за счет осуществления движений возвратно-поступательного характера, сжимая и разряжая его таким образом.

Сам же поршневой механизм приводится в работу за счет действующего на него электрического двигателя. Воздушный поток, который подвергается обработке за счет поршня, не является жесткой связью, а лишь создает так называемую подушку упругого типа, для того, что бы движение от компрессорного поршневого механизма передавалось к поршню рабочего типа. Число ударов которое совершает молот за минуту равняется числу ударов с которым работает кривошип. Боек подвижного типа крепится на рабочей бабе, а неподвижный боек укреплен на шаботе.

Управление молотом МВ-412

Молот имеет следующие режимы работы:

1. Холостой ход
2. Держание бабы на весу
3. Автоматический удар
4. Единичные удары как частные случаи автоматических ударов
5. Прижим. Положение рукоятки управления «А» и крана при различных режимах работы молота на фиг. 14

Холостой ход

Нижняя и верхняя полости компрессора работают на выхлоп в атмосферу, при этом рукоятка управления занимает вертикальное положение, а рычаг атмосферного крана в положении «Открыт», т. е. повернут в сторону буквы «О», отлитой на крышке крана.

Холостым ходом пользуются при пуске молота и в кратковременные периоды ожидания нагретых заготовок.

Держание бабы на весу

Является переходным циклом от цикла «Холостой ход» и достигается поворотом рычага атмосферного крана на 180° в сторону буквы «3». При этом атмосферный кран перекрывает выхлопное отверстие «М» НПКЦ (нижняя полость компрессорного цилиндра, фиг. 14), из которой через окно 11 нижнего золотника воздух нагнетается в камеру «К» обратного клапана, отжимает клапан, по вертикальному каналу «Л» идет в НПРЦ (нижняя полость рабочего цилиндра) и поднимает бабу.

По достижении полного подъема бабы в НПРЦ устанавливается постоянное давление. Компрессор, продолжая работать нижней полостью, нагнетает воздух в камеру обратного клапана «К». Частично этот воздух расходуется на пополнение утечек в рабочем цилиндре, а оставшийся объем воздуха в камере «К» всасывается в НПКЦ при ходе поршня вверх. Недостающий объем воздуха для полного заполнения компрессорного цилиндра поступает через систему каналов для воздухопополнения компрессорного цилиндра (фиг. 10).

Длительная, свыше 1 минуты, работа на цикле «Держание бабы на весу» приводит к перегреву молота и к излишней затрате энергии.

Автоматический удар

Цикл достигается поворотом рычага управления «А» вправо, при этом молот делает повторяющиеся удары различной силы, зависящей от угла поворота рычага управления «А». Атмосферный кран закрыт. При этом цикле поворотом верхнего и нижнего золотников через окна 1, 2, 9 и 10 напрямую соединяются верхние и нижние полости компрессорного и рабочего цилиндров. Таким образом, при ходе поршня компрессора вниз из НПКЦ нагнетается воздух в НПРЦ для подъема бабы.

В то же время в ВПКЦ (верхняя полость компрессорного цилиндра) и ВПРЦ (верхняя полость рабочего цилиндра) создается разряжение, также способствующее подъему бабы вверх. При ходе поршня компрессора вверх получается обратное явление. Число ударов бабы равно числу ходов поршня компрессора, т. е. числу оборотов кривошипного вала.

Единичные удары как частные случаи автоматических ударов

Исходным циклом является цикл «Держание бабы па весу» (рычаг управления «А» в вертикальном положении). Для нанесения единичного удара рычаг «А» резким движением отводится вправо до упора и быстро возвращается в исходное вертикальное положение. При этом получается максимальной силы удар. Меньшему углу поворота рычага «А» соответствует меньшей силы единичный удар. Если рычаг «А» будет задержан в отклоненном положении, то баба нанесет несколько ударов, поэтому от работающего на молоте требуется некоторая сноровка.

Прижим. Положение рукоятки управления «А» и крана при различных режимах работы молота

Прижим достигается поворотом рычага «А» при закрытом атмосферном кране. При этом воздух из НПКЦ через окна 9 и 11 поступает в камеру «К», отжимает обратный клапан, проходит в канал «Л», оттуда через окна 4 и 5 поступает в ВПРЦ и производит давление на бабу, ВПКЦ и НПРЦ соединены с атмосферой через окна 1, 3. Режим применяется при закручивании или загибе поковок.
