Замена поршневой на китайской бензопиле

Чиним топливную систему бензопилы

Когда подача топлива нарушена, то не удивительно, что бензопила не работает. Причем проблема в этом случае одна: в цилиндр не поступает горючее. А причин этой проблемы может быть несколько, и вам предстоит найти ту самую причину.

Для начала попробуйте отсоединить топливный шланг и понаблюдать за напором топлива. Слабое, прерывающееся течение сигнализирует о засорении фильтра. Достаньте его, промойте и высушите, а если есть возможность — замените новым фильтром. Сапун (клапан) тоже очистите от засорений.

Проверьте состояние фильтра карбюратора и, в случае необходимости, тщательно промойте его, высушите и установите обратно. О настройке карбюратора мы подробно рассказали выше, и эти действия в данном случае тоже не будут лишними.

Если причина не в сапуне и не в карбюраторе, то все может оказаться банальным. Убедитесь, что в баке достаточно топлива.

Также возможны неполадки в цилиндро-поршневой группе (сокращенно ЦПГ) бензопилы Партнер. Эту поломку можно считать серьезной, потому что цилиндр и поршень — это основа двигателя. Поэтому ЦПГ — дорогая составляющая, стоимость которой достигает половины стоимости всего инструмента.

От слаженной работы цилиндра и поршня напрямую зависит мощность бензопилы. Во время работы, особенно при нарушении правил эксплуатации, цилиндр, поршень и кольца могут изнашиваться. В этом случае поможет только замена деталей.

Детали ЦПГ могут повреждаться механически. Эти дефекты можно диагностировать самостоятельно. Снимите глушитель. Вы можете видеть ЦПГ в отверстии. Царапины и задиры на поверхности цилиндра, расположенные хаотично, возникают при попадании мусора, осколков, твердых инородных частиц.

Если цилиндр потемнел, и этот дефект наблюдается на всей его поверхности, то, по всей вероятности, вы заправляли бензопилу некачественным топливом. Плохой бензин влияет также на маслосъемные кольца. Истертая поверхность цилиндра со стороны глушителя — признак критического перегрева бензопилы во время работы. Незначительные механические повреждения можно исправить заменой подшипников, колец и др. Но при глубоких задирах ЦПГ придется полностью заменить, обратившись в мастерскую по ремонту бензопилы партнер.

Фильтр

«Богатая» или «плохая» топливная смесь рано или поздно приведет к поломке. Может быть, даже дорого. Чтобы предотвратить это, будет полезно регулярно проверять фильтр на предмет истирания, а также на предмет прорыва фильтровальной ткани.

Как проверить топливный фильтр и заменить его

Чтобы проверить текущее состояние топливного фильтра, выполните следующие действия:

Снимите топливный шланг с держателя карбюратора и направьте его в рабочий контейнер.
Нажмите на так называемый «своп» несколько раз.

Если бензин течет неравномерно и неравномерно, то пора поставить новый фильтрующий элемент. Это делается довольно просто:

Крышка топливного бака откручена.
Используя пинцет или любое другое устройство, сам фильтр удаляется.
После отсоединения старого фильтра необходимо установить новый и опустить его в топливный бак.

Разборка и чистка глушителя

Если двигатель на малых оборотах работает отлично, а на больших начинает глохнуть, причина может крыться в искрогасителе глушителя, забитом продуктами сгорания.

Порядок действий:

снять глушитель;
разобрать (есть и неразборные модели);
очистить от нагара, используя моющие средства;
высушить феном;
установить на место.

Сухая чистка недопустима, так как в нагаре присутствуют канцерогены, вдыхание которых опасно для здоровья. После снятия глушителя выпускное отверстие закрывается чистой тряпкой.

Перебои в работе бензопилы сигнализируют о возможном засорении глушителя

Чтобы не происходило засорение глушителя, необходимо следить за составом топливной смеси. Количество масла не должно превышать нормы, рекомендуемые производителем. Плохое качество масла также негативно влияет на работу двигателя.

Конструктивные особенности бензопилы Partner 350

Надежной и удобной пилой при использовании данной модели является бензиновый двигатель 1300 Вт. Он характеризуется легким запуском, который осуществляется благодаря встроенному профессиональному топливному насосу и электронной системе зажигания.

Бензопила оснащена системой защиты, которая автоматически активирует тормоз с двойной инерционной цепью. Смазка цепи также происходит автоматически. Изменить натяжение цепи этого устройства очень просто с помощью двух клавиш.

Бензопила оснащена топливной грунтовкой, поэтому ее легко запустить в любое время года. Барабан стартера инструмента оснащен специальным рабочим колесом, с помощью которого он очищается от загрязнений.

Фильтр с CCS способен захватывать все остаточные частицы. Кроме того, эта система позволяет использовать воздушный фильтр в течение длительного времени, экономя расход топлива.

Производители бензопилы Partner 350 оснастили стенки цилиндров поршневой группы хромовым покрытием, что значительно увеличивает срок службы инструмента.

Как сделать козлы для распиловки?

Козлы для среза древесины бензопилой – это переносное приспособление, которое позволит более ровно и аккуратно распиливать бревна в поперечном направлении. Чаще всего для его изготовления используются деревянные брусья и металлические трубы разного диаметра. Второй вариант отличается большей надежностью, так как металл показывает повышенную стойкость к ударам и вибрации.

В некоторых случаях изготовители сочетают деревянные и металлические комплектующие. Для сборки приспособления из комбинированных материалов потребуется подготовить:

несколько деревянных брусьев;
4–5 столбов, вырезанных из твердой древесины;
металлический профиль;
стальные пруты, трубы, стяжки.

Перед началом сборки козлов металлические и деревянные детали потребуется обработать специальными средствами против гниения и коррозии. Они должны полностью впитаться и высохнуть. После этого можно переходить к изготовлению козлов:

Вначале необходимо соединить 4 металлические трубы. По 2 из них нужно приварить в виде буквы «Х» – в итоге должны получиться 2 металлические заготовки, которые в дальнейшем послужат опорами для сборки козлов. Чтобы они были более стойкими к весу древесины и вибрациям, под нижними частями образовавшихся перекрестков нужно приварить по одной металлической стяжке;
Далее к верхним частям торчащих опор потребуется параллельно прикрепить 2 деревянных бруса, толщиной от 5 до 8 см. Для этого в верхних частях каждой из труб необходимо проделать по отверстию. То же самое нужно сделать по бокам брусьев. Далее детали нужно приложить друг к другу так, чтобы отверстия совместились. После этого нужно вкрутить мощные болты. В результате 2 параллельных бруса не должны касаться друг друга;
В нижней части металлических опор, на 5–10 см ниже стяжек, потребуется приварить 2 металлических прута. Они будут играть роль распорок и придадут конструкции жесткости – в итоге распиловка дров бензопилой получится более удобной.

Готовые козлы можно покрасить – это защитит их от влаги, провоцирующей гниение и коррозию. В дальнейшем приспособление можно использовать для поперечного срезания бревен весом до 250 кг.

Неисправности двигателя

движок не заводится;
заводится, но глохнет;
работает нестабильно;
не развивает мощности, т.е. нормально работает на холостых оборотах, но глохнет под нагрузкой.

Осуществляя ремонт бензопилы своими руками, необходимо действовать способом исключения. инспектировать попеременно все вероятные предпосылки неисправности, начиная с тех, проверка и устранение которых занимает наименьшее время (про устройство и работу двухтактного мотора смотрите тут).

Система зажигания. Замена звездочки на бензопиле хускварна. Практически все виды неполадок двигателя, перечисленные выше, могут вызываться сбоями системы зажигания. Поэтому при их возникновении имеет смысл начинать поиски неисправности со свечи. Это тем более оправданно, что состояние последней может дать полезную информацию и о работе топливной системы. Итак, при возникновении неполадки нужно вывернуть свечу и осмотреть её.

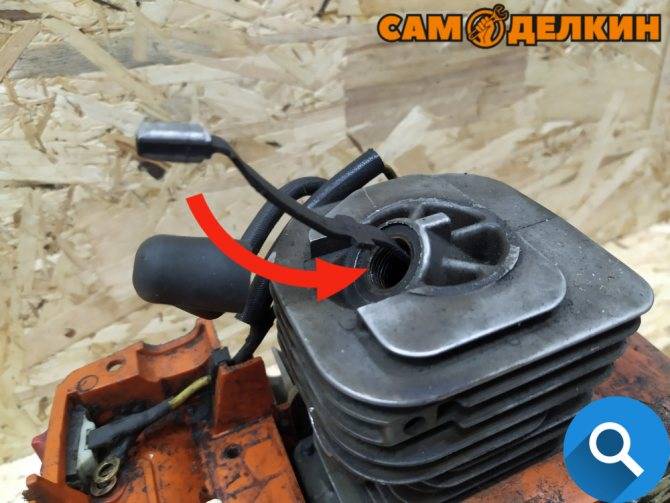

Провод отсоединяется, и свеча выкручивается специальным ключом.

Если свеча сухая, это значит, что проблема, скорее всего, не в системе зажигания, а в не поступлении в цилиндр топливной смеси. Можно заворачивать свечу обратно и приниматься за топливную систему. Если свеча сильно забрызгана топливной смесью, значит имеется ее избыток. Это может происходить от разрегулированности карбюратора или нарушения правил запуска. Свечу вытирают и просушивают, осушают цилиндр, перекрыв подачу топлива и поработав стартером. чтобы провентилировать камеру сгорания и удалить избыток топлива. После чего устанавливают свечу на место и повторяют запуск.

Наличие большого количества черного нагара также говорит о неисправностях в топливной системе.

Может быть нарушено соотношение между маслом и бензином в смеси, не отрегулирован карбюратор или использовано некачественное масло. Свечу промывают в бензине, очищают иглой или шилом от нагара, чистят электроды мелкой шкуркой и устанавливают на место.

Во всех этих случаях не лишним будет проверить зазор между электродами свечи. В зависимости от ее марки он должен находиться в интервале 0,5-0,65 мм. Нужно проверить и уплотнительную прокладку свечи. При ее изношенности или повреждении, может быть не обеспечена герметичность камеры сгорания, что приводит к снижению компрессии в цилиндре и проблемам в работе двигателя.

Даже если в случае проверки свечи есть большие основания полагать, что неисправность находится в топливной системе, нужно проверить свечу на наличие искры. Хотя бы для того, чтобы быть уверенным, что с этим все в порядке. Замена поршня на бензопиле штиль 180: когда. Для этого:

надевают на свечу кабель зажигания;
с помощью плоскогубцев с изолированными ручками прикладывают резьбу или гайку свечи к цилиндру;
дергают за рукоятку стартера и смотрят. есть искра или ее нет.

При отсутствии искры нужно просто заменить свечу. Замена поршневой группы китайской бензопилы 4500replacement piston group of chainsaw 4500 замена поршневой группы на бензопиле stihl ms180 цилиндро-поршневая группа для бензопилы 45 мм бензопила китай замена. Если и у новой свечи нет искры, нужно проверить состояние высоковольтного провода на наличие обрыва и контакта со свечой.

Производитель, ценовая политика и базовая комплектация

Первые упоминания о бренде Чемпион относятся к 2005 году, именно тогда на просторах бывшего СССР появилась техника этого производителя.

Производственные мощности концерна Champion сосредоточены в Китае. Там на заводах ZOMAX выпускаются бензопилы для российского и украинского рынка. Отметим тот факт, что множество узлов и комплектующих (двигатели, цепи, карбюраторы) закупаются в США, Японии, Германии.

В настоящее время бензопила Чемпион 142 снята с производства. Однако некоторые российские и украинские магазины все еще продают эту модель. В Украине ее можно купить за 4 000 гривен, российским потребителям придется заплатить около 9 000 рублей.

Инструкция по ремонту карбюратора бензопилы своими руками

Бензопила нужна и в строительстве, и в садоводстве, и в благоустройстве территорий — её наличие значительно упрощает выполнение целого ряда задач по обработке дерева. Главным узлом этого инструмента является двигатель, работа которого во многом зависит от состояния и настроек карбюратора. Именно здесь готовится топливная смесь. А значит, если пила не заводится, глохнет или не обеспечивает положенную мощность, вполне вероятно, что причиной этому является неправильная работа карбюратора. К счастью, с этим во многих случаях можно справиться самостоятельно. Только для этого нужно знать и понимать устройство и принцип работы данного узла и, конечно же, самой бензопилы.

Установка фаз газораспределения ч2 (по-колхозному — зажигания)

Не сбивая поршня с ВМТ — ориентируем распределительный вал так, чтобы большое отверстие и риски на его звездочке стали как показано на фото и с одновременным одеванием цепи устанавливаем распределительный вал в постель.

В идеале — риски на звездочке должны стать строго параллельно плоскости разъема крышки клапанов. На практике к сожалению такой точности добиться сложно. И связано это в основном с растяжением цепи ГРМ. И с этим ничего не поделаешь — либо менять цепь ГРМ на новую либо ловить фазу перекидкой зубьев, но этот метод установки фаз газораспределения лично для меня не приемлем.

Когда нужна замена поршня

Причин, по которым поршень необходимо заменить, как впрочем, и полностью поршневую, может быть достаточно много, но все их можно разделить на естественные и появившиеся в результате неправильной эксплуатации. Естественные, это износ образовавшийся из-за продолжительной эксплуатации бензопилы Штиль 180. Искусственных гораздо больше, например:

перегрев двигателя и появление тепловых задиров;

попадания в цилиндр инородного тела и появление механических задиров;
облом поршневого кольца в результате превышения максимальных оборотов двигателя;
облом юбки поршня из-за превышения оборотов;
использование некачественного топлива, в результате чего поршневая группа бензопилы изнашивается со стороны впускного канала в цилиндре;
эксплуатация бензопилы Штиль с загрязненным топливным фильтром, в результате чего снижается процент масла в топливной смеси;

Проводить диагностику ЦПГ необходимо в том случае если Штиль мс 180 резко потерял мощность или не заводится, при этом стартер инструмента не проворачивается. В случае если стартер проворачивается, но пила не запускается, при этом есть искра и топливо в цилиндр поступает исправно, необходимо измерить компрессию в двигателе.

Сборка Партнер 350

Для того чтобы правильно собрать Партнер 350, необходимо устанавливать все элементы в обратной последовательности снятию.

Важной особенностью сборки двигателя бензопилы Партнер 350 является то, что крышка картера устанавливается без прокладки. Вместо неё используется герметик красного цвета, который тонким слоем наносится на место установки картера

Перед тем как наносить герметик, необходимо обезжирит крышку картера и место её установки, для лучшего сцепления герметика.

Установка зазора маховика и катушки (регулировка зажигания)

В процессе сборки бензопилы Партнер 350, если на ней снимали не только маховик, но и катушку зажигания, между ними необходимо выставить зазор. Для этого сначала устанавливается маховик, затем на него укладывается кусочек от полуторалитровой пластиковой бутылки, а затем ставится катушка и фиксируется двумя крепежными винтами, при этом маховик должен быть повернут к катушке магнитными контактами.

После регулировки зазора провернуть маховик. Если он не задевает за контакты катушки, то зазор выставлен правильно.

Установка натяжителя цепи ГРМ

Если у вас двигатель 157QMJ серии — делаем следующее: отворачиваем на корпусе натяжителя заглушку; вставляем в нее тонкую плоскую отвертку и начинаем закручивать болтик пока шток натяжителя не зайдет внутрь корпуса.

Не отпуская отвертки с одновременным придерживанием корпуса натяжителя, свободными пальцами — вставляем натяжитель в цилиндр, прикручиваем его болтами и только потом отпускаем отвертку и заворачиваем на место заглушку.

Если у вас двигатель 139QMB серии, то делаем так: выкручиваем из корпуса натяжителя заглушку и вынимаем пружину; задвигаем внутрь корпуса шток; устанавливаем в цилиндр натяжитель; вставляем в корпус пружину и заворачиваем заглушку.

После установки поршневой не забываем произвести регулировку тепловых зазоров клапанов и обкатать двигатель.

Как поменять поршневую на бензопиле Штиль 180

При необходимости замены старой поршневой и установки новой, необходимо знать, как правильно это делается и соблюдать определенный алгоритм действий. Также необходимо иметь небольшую шлицевую отвертку, специальный комбинированный ключ штиль, силовую отвертку, молоток, выколотку из мягкого материала, компрессор и стопор для поршня Штиль.

Приступая к работе по замене поршня или поршневой группы в сборе, бензопилу необходимо максимально качественно очистить от загрязнений. Далее, работа проводится по следующему алгоритму:

Снимается верхняя крышка с пилы и выкручивается свеча зажигания.
Убирается боковая крышка.
При помощи силовой отвертки удаляются стопора с амортизаторов бензопилы, после чего его ручка отсоединяется от корпуса.
Далее, необходимо снять ведущую звездочку и стартер.
В свечное отверстие установить стопор поршня и раскрутить гайку крепления маховика и сцепление.
Снять маховик, сцепление и механизм червячного привода маслонасоса, который расположен за сцеплением.
Раскрутить два винта крепления карбюратора и воздушного фильтра. Снять фильтр, рычаг управления двигателем и карбюратор Штиль.
Снять катушку зажигания и глушитель.

После того как все эти операции проведены, необходимо еще раз очистить пилу от грязи, после чего перевернуть ее днищем вверх и выкрутить четыре винта крепления двигателя к корпусу бензопилы. Выкрутив винты, двигатель отделяется от корпуса и еще раз очищается.

На снятом двигателе раскручиваются и снимается поддон, после чего поршень в сборе с коленчатым валом вынимается из двигателя.

Вынимая поршень из цилиндра, необходимо запомнить, как он был расположен относительно цилиндра.

Далее, при помощи небольшой отвертки, вынимаются стопорные кольца поршневого пальца, и коленвал отсоединяется от поршня.

В случае, когда необходимо заменить только поршень, можно установить его на коленвал, после чего смонтировать стопорные кольца поршневого пальца, при этом расположив их таким образом, чтобы место разрыва стопорного кольца, было направлено вниз. Это необходимо для того, чтобы при работе двигателя исключить вероятность самопроизвольного выскакивания стопорного кольца (согласно инструкции производителя Штиль). После этого устанавливаются компрессионные кольца, цилиндр смазывается моторным маслом и двигатель собирается.

Работу по установке поршня в цилиндр, необходимо проводить с максимальной внимательностью, т. к. компрессионные кольца хрупкие и легко ломаются.

Картер устанавливается на двигатель, в качестве прокладки используется герметик, после чего монтируются четыре винта крепления и затягиваются крест — накрест. Далее, двигатель устанавливается на корпус бензопилы. Последующая сборка производится по обратному алгоритму разборки.

Алгоритм замены поршневой бензопилы

Если настало время замены ЦПГ бензопилы необходимо знать, что для каждой конкретной модели существует индивидуальный алгоритм действий. Для облегчения работ по разборке/сборке необходимо подготовить свечной ключ, большую плоскую отвертку, молоток, компрессор для очистки деталей агрегата, набор рожковых и торцовых ключей. Вне зависимости от производителя и конструктивных особенностей модели перед тем как снять цилиндр бензопилы необходимо произвести следующие работы:

Демонтаж верхней защитной крышки;
Выкручивание свечи зажигания;
Снятие боковой крышки;
С помощью большой плоской отвертки убираются стопора с амортизаторов;
В канал свечи помещаем шнурок для фиксации коленчатого вала и откручиваем сцепление и гайку маховика;
Демонтаж ведущей звездочки цепи;
Убираем карбюратор с воздушным фильтром;
Снимаем модуль зажигания и выхлопную систему.

После изъятия из основания силового агрегата откручиваем поддон и вынимаем коленчатый вал с поршнем из цилиндра. С помощью слесарного пинцета или отвертки демонтируем стопоры поршневого пальца.

Перед демонтажем поршневой необходимо запомнить его расположение в цилиндре, чтобы в последующем не тратить время на повторную разборку и сборку силового агрегата.

Герметик для фиксации поддона бензопилы

Перед началом сборки необходимо сжатым воздухом, ветошью и другими средствами очистить детали и узлы агрегата от грязи, остатков опилок, пыли. Первый этап замены поршневой бензопилы заключается в установки на коленчатый вал поршня. Фиксируем его на шатуне стальным пальцем, входящим в комплект поставки ЦПГ. С целью недопущения произвольного выпадения стопорных колец рекомендуется устанавливать их разрезом вниз. Далее монтируем компрессионные кольца на поршень, но ввиду их хрупкости и ломкости к этой операции нужно подойти максимально внимательно. Для недопущения образования царапин перед установкой поршневой в цилиндр нужно смазать поршень маслом. Перед установкой картера (поддона) потребуется обезжирить его монтажную поверхность и нанести слой термостойкого герметика. Сборку бензопилы производим в обратном описанному выше алгоритму.

Зачастую замена поршня бензопилы, коленчатого вала и компрессионных колец решает проблемы с холостым ходом и с проблематичным запуском ДВС.

Замена поршневой группы

При необходимости замены цилиндра и поршня бензопилы Партнер 350 её необходимо разобрать по алгоритму, описанному выше. Поршень закреплен в верхней точке шатуна коленчатого вала при помощи поршневого пальца. Между пальцем и шатуном установлен сепаратор с роликовыми подшипниками.

Для замены поршня и цилиндра, необходимо вынуть поршень из цилиндра и снять его с коленчатого вала, для этого с одной стороны поршня при помощи кусачек и небольшой отвертки, вынимается стопор поршневого пальца.

Затем с противоположной стороны его выдавливают при помощи отвертки небольшого размера. Если палец выходит туго, его можно потихоньку выбить при помощи молотка и выколотки, подходящей по размеру, но меньшей, чем диаметр посадочного отверстия пальца поршня.

Для проверки правильности установки необходимо взять коленчатый вал с установленным на него поршнем таким образом, чтобы вал, на который устанавливается маховик был в левой руке, при этом стрелка должна смотреть от вас.

После того как новый поршень смонтирован на коленчатый вал, на него устанавливается кольцо, после чего поршень вставляется в цилиндр, при этом детали должны быть смазаны моторным маслом, что позволит не сломать кольцо и облегчить процесс. Далее, устанавливается картер.

Мастера сервисных центров использую алгоритм замены поршневой группы, который позволяет провести работу без полной разборки бензопилы Партнер 350. Как происходит такая замена можно посмотреть на видео.

Типология поломок бензопилы

Перед тем как разобрать бензопилу нужно правильно определить тип поломки. Любая неисправность в работе пилы условно относится к одному из двух типов. Первый — поломка двигателя. Проблемы возникают в системах зажигания, подачи топлива, подачи воздуха, вывода отработанных воздушных смесей, цилиндро-поршневой группе.

Второй тип — неисправности в остальных системах агрегата. Это поломки аварийного тормоза, муфты сцепления, направляющей шины, смазочной системы и других деталей.

Набор инструментов для проведения ремонта:

ключи разной величины;
ключ для снятия свечей зажигания;
отвёртки разной величины и формы;
схема пилы.

Основные неисправности и способы их устранения

Эксплуатация инструмента должна осуществляться согласно приложенной к ней инструкции. Включать пусковую кнопку следует только после того, как будет проверено натяжение цепи, наличие топливной смеси и масла. Зафиксировав надежно бензопилу в руках, можно приступать к работе.

Если инструмент работать отказывается, то в первую очередь необходимо выявить причину неисправности. А инвентарь для ремонта бензопилы подойдет самый обычный: различные отвертки, торцовые и гаечные ключи, шестигранники.

Подтекает масло для смазки цепи

С этой проблемой рано или поздно столкнется каждый владелец инструмента. Причиной такой неисправности является нарушение герметичности в месте соединения масляного насоса и шланга от масляного бака.

Чтобы устранить эту проблему придется практически полностью разобрать бензопилу.

Если поврежден шланг, то его лучше всего заменить на новый. Можно попробовать его залить герметиком, предварительно обезжирив и промыв.
Масло подтекать может из-за того, что засорился или сломался масляный фильтр пилы. Его следует проверить и прочистить или заменить.

Если бензопила не заводится

Если верить специалистам, то при такой проблеме в первую очередь надо просто открыть и закрыть крышку на бензобаке. После этого нужно произвести вентиляцию камеры сгорания, а также вытащить и просушить свечи. Этих действий бывает достаточно для того, чтобы инструмент завелся и заработал. Если же неисправность осталась, то причину следует искать в другом.

На подачу топлива влияет сапун. Поэтому если он забивается, то в баке с топливом образуется вакуум и пила не заводится. Ремонтируется сапун очень просто — его следует прочистить с помощью иглы.
Бензопила «Штиль 180» может не работать из-за поломки цилиндра. Если на цилиндре имеются сколы или неровности, то причина в нем.
Если инструмент не заводится, непродолжительное время держит мощность или глохнет сразу после включения, то причина поломки может быть в глушителе. Он может быть засорен какими-либо отложениями, возникающими во время работы в процессе выхлопов.
Плохо заводиться пила может из-за неисправности стартера. Чтобы его посмотреть, с карбюратора следует снять крышку и скрутить специальный экран, находящийся за барабаном бензопилы. Если от стартера отошел контактный провод, то его надо прикрепить с помощью паяльной лампы. Если же проблема кроется в утечке масла, то стартер просто протирается тряпочкой.

Двигатель бензопилы работает с перебоями

Причиной такой неисправности может быть поломка цилиндропоршневой группы, которую достаточно просто отремонтировать своими руками.

Чтобы извлечь цилиндр из бака, на его головке надо открутить четыре болта. Затем тщательно проверить поршень, на котором не должно быть никаких задиров, царапин, сколов. Если таковые присутствуют, то поршень нужно будет заменить.

Оптимальное давление в камере сгорания обеспечивается за счет поршня и поршневых колец, которые достаточно плотно должны сидеть на корпусе поршня. Если вставленный в цилиндр поршень при раскачивании имеет свободный ход, то это свидетельствует о его износе.

Устранить этот дефект можно посредством расточки цилиндра и установки ремонтных деталей. Однако проще всего весь комплект ЦПГ просто заменить.

Это интересно: Как провести диагностику неисправностей и сделать ремонт бензопилы своими руками

Поршневая группа бензопилы

Размеры цилиндропоршневой группы определяются в первую очередь диаметром поршня, изготовленного из жаропрочного алюминиевого сплава. Вне зависимости от модели ЦПГ бензопилы состоит из цилиндра, поршня, удерживающего пальца и двух фиксаторов.

Зеркало цилиндра бензопилы

При покупке поршневой бензопилы стоит обратить внимание на внутреннюю поверхность цилиндра, которая должна быть отполирована и иметь глянцевый блеск. При наличии повреждений, царапин специалисты не рекомендуют устанавливать такой цилиндр. С целью повышения компрессии в рабочем агрегате и, как следствие, увеличения мощности, многие производители устанавливают по два поршневых кольца

Изготовленные из специального чугуна компрессионные кольца бензопилы плотно прилегают к цилиндру, в результате чего обеспечивается герметичность камеры сгорания

С целью повышения компрессии в рабочем агрегате и, как следствие, увеличения мощности, многие производители устанавливают по два поршневых кольца. Изготовленные из специального чугуна компрессионные кольца бензопилы плотно прилегают к цилиндру, в результате чего обеспечивается герметичность камеры сгорания.

Как заменить поршневые кольца самостоятельно

Конечно, замена колец — процедура довольно трудоемкая. Она требует аккуратности и определенных умений, но по большому счету сложного в ней ничего нет (если не снимать двигатель). Для этого нужно:

снять головку блока цилиндров, соблюдая все рекомендации производителя автомобиля;
слить масло, снять защиту маховика и поддон картера двигателя;
снять маслозаборник;
провернув коленвал, установить нужный поршень в нижнюю мертвую точку;
открутить крышку шатуна и снять ее;
вытащить поршень вместе с шатуном из цилиндра, толкая его вверх деревянной рейкой;
очистить поршень от нагара. По его маркировке установить класс поршня, приобрести соответствующий ему новый комплект поршневых колец;
каждое новое кольцо перед установкой сначала вставляется в цилиндр для проверки зазора в замке. Зазор должен соответствовать величине, указанной в руководстве по эксплуатации автомобиля. Если он меньше необходимого, то торцы замка аккуратно подпиливаются надфилем;
поршни тщательно очищаются от нагара. Отверстия, предназначенные для слива масла, также прочищаются подходящей деревянной палочкой. Очищенные канавки смазываются чистым моторным маслом;
одеваются кольца начиная с маслосъемного. На одной из сторон кольца стоит маркировка «ТОР» (вверх), которая указывает, как оно должно быть установлено в поршень. Замки должны устанавливаться через 120 градусов относительно друг друга. Это исключит сквозное проникновение через них газов. Нельзя одевать кольца «витком», такая установка может сопровождаться появлением микротрещин, которые приведут к их поломке;
произвести сборку в обратной последовательности, параллельно очищая все чистой ветошью и смазывая свежим моторным маслом. Поршни должны устанавливаться именно в те цилиндры, откуда они были сняты. Также и крышки шатунов с шатунными вкладышами должны надеваться на те же шатуны, с которых их сняли.

Если износ шатунных вкладышей позволяет использовать их повторно, то замену делать не стоит, так как для этого понадобится расточить шейки коленвала. Самостоятельно такую работу без опыта качественно выполнить не получится.

Инструменты, необходимые для проведения работ

Для замены колец понадобятся:

наборы рожковых и накидных ключей, а также вороток с удлинителем и головками номиналом от 10 — 19;
динамометрический ключ;
спец. обжим (оправка).

Кроме того, понадобится герметик устойчивый к воздействию масла. Он пригодится во время установки прокладок поддона картера и клапанной крышки.

И вроде бы ничего сложного в перечисленных выше действиях нет, если замену производить не снимая двигатель с автомобиля. Однако есть нюансы, без учета которых двигатель с новыми кольцами долго не проработает. Когда цилиндр достигает предельной стадии износа, на поверхности его зеркала образуется «ступенька». Ударившись об нее, новое кольцо либо сразу сломается, либо получит трещину, которая в итоге все равно приведет к его поломке. Кроме того, канавки старого поршня также имеют износ, поэтому притирка новых колец к цилиндру будет затруднена или вовсе невозможна. Это значит, что дефектовку поршневой группы и цилиндров лучше доверить профессионалам.

Расточкой и хонингованием цилиндров также должны заниматься квалифицированные специалисты. К тому же эту работу выполнить без снятия двигателя невозможно. Поэтому перед тем как браться за дело, стоит хорошо подумать, реально оценить свои силы и возможности. Чтобы результатом ремонта не стала замена поршневой группы в целом, или того хуже — не пришлось бы сдавать двигатель в капитальный ремонт.

Неисправность неопределенной категории

В ряде случаев владельцам бензопил приходится решать более сложные задачи для полноценного восстановления функциональности своего режущего инструмента.

Бензопила не развивает полной мощности

Помимо рассмотренной выше проблемы с недостатком поступления в цилиндр бензина или воздуха, причина слабой мощности может заключаться в забитом глушителе.

Разгерметизация карбюратора и засор форсунки

Со временем винты, закрепляющие крышку карбюратора, могут ослабнуть или прокладки прийти в негодность. Забившийся фильтр или его неквалифицированная замена могут привести к образованию засора форсунок. Все это также негативно сказывается на работе бензопилы и сокращает срок эксплуатации.

Бензопила не держит холостые обороты

Нередко случается, когда после длительной транспортировки и постоянного использования бензопила отказывается ровно работать на холостом ходу. Как правило, это проблема устраняется регулировкой карбюратора.

О том, как правильно отладить работу карбюратора вы сможете узнать из данного видео:

Если карбюратор отстроен как часы, то необходимо проверить:

Топливную систему. Начать логичнее с топливного насоса.
Глушитель. Велика вероятность, что из-за обилия скопленной сажи двигатель не может нормально функционировать.

Бензопила теряет мощность под нагрузкой

Если в процессе работы мощность пилы куда-то пропала, то проблему следует искать в следующих местах:

В глушителе. Он, как вы уже поняли, имеет свойство забиваться.
В забитом топливном фильтре.
В плохо работающем топливном насосе.

Непростая замена поршневой на китайской бензопиле Фотоотчет
