Как поменять поршневую на бензопиле штиль 180

Неисправности цилиндропоршневой группы бензопилы

Иногда двигатель инструмента не пускается или работает с явными перебоями и без достижения номинальной и максимальной мощности по причине неисправности цилиндропоршневой группы. В этом случае ремонт бензопилы своими руками производится в такой последовательности.

На головке цилиндра отворачиваются 4 болта, после чего цилиндр извлекается из блока. Тщательно проверяется поршень на присутствие сколов, царапин, задиров. Таким образом выполняется и замена звездочки в корпус бензопилы штиль 180 в месте. Их наличие недопустимо и влечет за собой замену поршня. Вместе с тем не должно быть малейших механических повреждений и на самом цилиндре. Купить бензопилу stihl ms 180 в характеристики бензопилы штиль 180, устройство. Его можно либо отремонтировать посредством расточки зеркала под ремонтный размер поршня, либо заменить новым в сборе с поршнем.

Большое значение для обеспечения оптимального давления в камере сгорания имеет отсутствие признаков износа корпуса поршня и поршневых колец. От этого во многом зависит нормальное функционирование двигателя бензопилы.

Выяснить степень изношенности деталей можно только после извлечения поршневой группы из мотора. Сами кольца должны достаточно плотно и при этом свободно сидеть на поршне. В наличии или отсутствии износа поршня и колец можно удостовериться экспериментальным путем. Для этого следует поршень, вставленный в цилиндр, немного раскачать в разные стороны. Слишком свободный ход поршня, скорее всего, свидетельствует о его износе.

Для устранения указанного дефекта либо производят расточку цилиндра и установку ремонтных деталей, либо меняют весь комплект ЦПГ. В противном случае бензопила требуемую мощность развивать не будет.

Неисправности и их устранение

Поломки, вызванные в работе устройства, происходят по двум причинам: нарушения условий эксплуатации и ограниченность срока службы элементов бензопилы. Как правило, все операции по ремонту связываются с засорами тех или иных узлов. Самым трудоёмким процессом является восстановление двигателя. Отремонтировать его самостоятельно без инструмента и знаний будет проблематично, а вот починить остальные узлы своими руками не должно составить труда.

Поломки карбюратора

Чаще всего такая ситуация возникает из-за залипшего клапана в форсунке узла. Для проверки форсунки понадобится снять карбюратор и продуть его от мусора. Принцип действия клапана основан на пропускании воздуха только в одном направлении. Если он продувается в обе стороны, придётся провести его замену.

Другой причиной остановки бензопилы на увеличенных оборотах могут быть нарушения в подсосе воздуха. Если существуют подозрения на разгерметизацию узла подсоса, то проще всего заменить прокладки

При замене прокладок стоит обратить внимание на состояние игольчатого подшипника, дефекты которого приводят к тому, что клапан не пропускает топливную смесь. «Виноватыми» в неправильном подсосе могут быть и поршень с пружиной, они также визуально осматриваются на износ и при необходимости меняются

Ремонт системы подачи топлива

При подозрении на засор фильтра вытягивается шланг и визуально осматривается струя выходящего топлива. Если струя непрерывная и под давлением, то всё указывает именно на неисправность фильтра. Его можно попробовать прочистить, но целесообразнее заменить — тем более производитель, при средней нагрузке на устройство, рекомендует его замену через каждые четыре месяца. На засорение сапуна указывает именно плохая струя топлива. Сапун прочищается острой иглой.

Кроме того, виновником бывает и засорившийся воздушный фильтр. Количества воздуха, подмешивающегося к топливу, бывает недостаточно, поэтому топливная смесь становится слишком обогащённой, и работа двигателя нарушается. Устранение неисправности происходит путём извлечения фильтра и промывки его в воде.

Проверка системы зажигания

Эта система потребует проверки в первую очередь, если бензопила перестала заводиться. Понадобится выкрутить свечу и осмотреть её. Если она сухая, то топливо до цилиндра не доходит. Свеча протирается насухо, а затем, перекрывая подачу топлива, запускается стартер. Такое включение позволяет просушить камеру сгорания и избавиться от остатков бензина.

Образовавшийся нагар на свече указывает на неправильное соотношение топлива с маслом или об их плохом качестве. Нагар устраняется механическим трением, в качестве инструмента используется нож или игла.

В обязательном порядке следует убедиться в появлении искры между выводами свечи. Если искры нет, то свеча заменяется на новую. Кроме этого, на целостность проверяются высоковольтные провода.

Бывает так, что рвётся шнур стартера. Для его замены понадобится разобрать стартер, получив доступ к барабану. Следует отметить, что шнур необходимо использовать оригинальный или аналогичный. Например, подойдёт от моделей Stihl 250 или 361.

Стоит отметить, что для надёжной эксплуатации бензопилы «Штиль» необходимо подбирать качественное топливо. При этом его количество должно соответствовать требованиям производителя. Если периодически выполнять обслуживание бензопилы, то не придётся задаваться вопросом о том, почему она вдруг сломалась.

Почему бензопила Штиль не заводится после замены поршневой

Если проход, если пила не запускается после подмены поршневой, нужно проверить подачу горючего в камеру, также провести диагностику комплекса бухгалтерских программ зажигания. Зачастую для установки рычага управления на бензопилу, мастера запамятывают подсоединить провода, идущие от катушки зажигания, под воздействием которых искра теряется и пила не заводится.

Также неувязка скрывается в зажатом шланге топливной подачи либо в этом случае если он вообщем не подсоединен. Обстоятельств естественно вам понравятся огромное количество, однако стоит держать в голове, что в этом случае если полный спектр работ по подмене поршневой проведены верно, инструмент должен без каких-то заморочек запустится и нормально работать.

Как сконструирована бензиновая пила

При возникновении необходимости в ремонте или замене подшипников не всегда требуется полная разборка пилы. В большинстве случаев достаточно разобрать проблемный узел, в котором определилась поломка.

Разберемся, какие узлы находятся в составе бензопилы:

1. Под боковой крышкой справа будет наличие цепи, сцепления, шины, тормоза инерции. Для того, чтобы добраться к этим деталям, крышка сбоку снимается. Предварительно ослабляется крепежная гайка в шине и натяжительный болт. В углублении крышки вы найдете тормоз.
2. Местоположение сцеплениия-сверху вала электрического мотора. Справа от него находится пильная шина.
3. Масляный насос устроен внизу корзины сцепления.
4. Передняя часть пилы содержит глушитель, который прикрепляется к ней при помощи двух гаек.
5. Фильтр воздуха встроен внизу крышки, с верхней стороны бензопилы.
6. Далее за фильтром воздуха идет карбюратор, который соединяется с цилиндром электрического мотора посредством адаптера.
7. Слева боковой крышки располагается зажигательная система, в середине ее находится стартер для рук.
8. На картер при помощи четырех винтов снизу прикреплен цилиндр мотора.

В большинстве случаев неисправности в бензиновой пиле достаточно просты с точки зрения их ремонта. Поначалу вы можете сомневаться в своих силах, возможно, будет казаться, что устройство данного агрегата слишком сложное. Но когда начнете непосредственно разбирать пилу, вы убедитесь в том, что все механизмы устроены просто, и порядок разборки простой.

Для ремонта вам потребуется иметь гаечные ключи разного размера в наборе. Также головки максимум двадцать два миллиметра. Пригодятся шлицевые отвертки, крестовины, ключи шестигранной формы, и съемник на кольца стопора.

Перед началом ремонта сливаете топливно-смазочные материалы, положите пилу на чистую поверхность.

Ремонт карбюратора бензопилы Штиль 180

К основным неисправностям карбюратора бензопилы Штиль 180 можно отнести следующее.

Не поступает бензин в карбюратор. Банальная причина – отказ топливного насоса. Диафрагма потеряла эластичность или прохудилась. Такое бывает из-за усталости материала при длительном использовании. В результате чего, при разрежении в двигателе диафрагма не поднимается и не открывает топливный канал с клапаном. Ее можно заменить запасной из ремкомплекта, разобрав карбюратор. Бензин также может не поступать из-за забитого фильтрующего элемента (сеточки) в канале между топливным насосом и игольчатым клапаном. Лечится также заменой из ремкомплекта. Карбюратор переливает. Не трудно догадаться, что проблема кроется в главной камере. Частички грязи попадают в полость между иглой и каналом, т.е. клапан не полностью закрывает канал, когда это нужно и камеру заливает. Очень часто мембрана перестает выполнять свои функции из-за растяжения (естественный износ). В результате, при опускании мембрана не до конца поднимает иглу, и топливо продолжает поступать. Главная мембрана также входит в состав ремкомплекта. Заменить ее не составит труда. Очень часто после зимнего простоя владельцы бензопил Штиль 180 сталкиваются с трудным запуском. В этом случае имеет место залипание клапана в форсунке. Производитель рекомендует, перед тем как положить бензопилу на хранение, дожечь оставшийся бензин в карбюраторе. Бензин склонен к испарению и при долгом хранении, в карбюраторе остается моторное масло, при контакте с которым клапан форсунки начинает прилипать к корпусу. В результате топливо не поступает в диффузор. Так как форсунка не входит в состав ремкомплекта, приходится ее выбивать и тщательно промывать

Делать это нужно очень осторожно. Если забился жиклер холостого хода или форсунка, их достаточно продуть сжатым воздухом. Или промыть в бензине, в 90 % случаев это помогает

Или промыть в бензине, в 90 % случаев это помогает

Но нельзя использовать иголки или проволоки, т.к. есть риск изменить проходное сечение, тем самым изменив пропускную способность жиклеров.

Итак, вы решили снять карбюратор и провести диагностику. Порядок снятия следующий:

1. Нажимаем курок газа и опускаем рычаг подсоса вниз. Поворачиваем защелку и снимаем крышку бензопилы.
2. Откручиваем торцевым ключом на 8 обе гайки крепления и снимаем воздушный фильтр с корпусом.
3. Снимаем тягу газа (дроссельной заслонки) карбюратора.
4. Отсоединяем трос от рычага управления
5. Вынимаем рычаг управления двигателя со своего места. Параллельно отсоединяем тягу воздушной заслонки.
6. Потянув карбюратор на себя, снимаем его со шпилек. Не забываем отсоединить шланг подачи топлива.

Более подробный и наглядный алгоритм демонтажа карбюратора с бензопилы представлен на видео.

Что касается разборки карбюратора бензопилы Штиль 180, то тут все просто. 1 болт откручивается на крышке топливного насоса и 4 болта на крышке главной камеры. Этого достаточно, чтобы поменять все необходимые компоненты из ремкомплекта.

После разборки карбюратор необходимо промыть в бензине, а каналы и жиклеры продуть сжатым воздухом. Ни в коем случае нельзя продувать карбюратор под высоким давлением и в собранном состоянии. Иначе вы можете растянуть мембрану или диафрагму. Карбюратор перестанет работать должным образом.

Для того, чтобы оценить состояние сеточки-фильтра и мембраны, нужно выполнить следующую последовательность действий:

1. Откручиваем винт.
2. Оцениваем состояние мембран, убираем пыль и грязь, при необходимости меняем мембрану на новую.

   Под мембраной должно быть все чисто

   На мембране также не должно быть грязи

3. Проверяем состояние сеточки-фильтра на наличие грязи, при наличии чистим.
4. Собираем все обратно и разбираем карбюратор с другой стороны. Открутив 4 болта снимаем крышку, убираем мембрану и оцениваем состояние внутренностей.

   Всего нужно открутить 4 винта

5. Чтобы проверить исправность подачи топлива, надев шланг на штуцер.
6. Дуем в него ртом, при этом пальцами открываем игольчатый клапан, все должно четко срабатывать.
7. Продуваем 2 отверстия в жиклерах, тем же шлангом, они должны спокойно дуться, без чрезмерного усилия. При необходимости достаточно прочистить обычном очистителем WD-40.
8. Снимаем жиклер-форсунку, расположенную справа, и прочищаем тоненькой проволокой, с обратной стороны.
9. Все чистим и собираем. При установке крышке, соблюдайте правильную установку. Смотрите фото ниже.

Что касается ремкомплекта карбюратора Штиль 180, то в него входит комплект прокладок для крышек, диафрагма и мембрана, игольчатый клапан, коромысло с осью и пружиной. Цена такого комплекта от 100 до 400 рублей.

Видео: Как Заменить Поршневую На Бензопиле Stihl 180

Отличительной особенностью CPG на Stihl MS 180 является то, что он имеет два компрессионных кольца, в то время как почти все его основные конкуренты имеют только одно. По словам производителя, установка пары колец может лучше стабилизировать поршень в процессе работы, увеличить его охлаждение и увеличить компрессию в двигателе, тем самым улучшая запуск.

Как заменить поршень бензопилой Stihl 180

Если вам нужно заменить старый поршень и установить новый, вам нужно знать, как это сделать правильно и следовать определенному алгоритму. Также необходимо иметь небольшую шлицевую отвертку, специальный комбинированный гаечный ключ Stihl, электрическую отвертку, молоток, дрейф из мягкого материала, компрессор и стопор для поршня Stihl.

При замене поршня или поршневой группы бензопила должна быть как можно более чистой от загрязнений. Дальнейшая работа ведется по следующему алгоритму:

1. Верхняя крышка снимается с пилы и зажигается свеча зажигания.
2. Снимите боковую крышку.
3. С помощью отвертки с электроприводом заглушки снимаются с амортизаторов бензопилы, после чего их рукоятка отсоединяется от корпуса.
4. Далее снимите приводную звезду и стартер.
5. Установите стопор поршня в отверстие свечи зажигания и ослабьте стопорную гайку маховика и сцепление.
6. Снимите маховик, шестерни сцепления и масляного насоса за сцеплением.
7. Удалите два винта, которые крепят карбюратор и воздушный фильтр. Снимите фильтр, рычаг управления двигателем и карбюратор Stihl.
8. Снимите катушку зажигания и глушитель.

После выполнения всех этих операций снова очистите файл от грязи, затем переверните его и открутите четыре винта, которыми двигатель крепится к корпусу бензопилы. После отвинчивания винтов двигатель отделяется от корпуса и снова очищается.

На снятом двигателе поддон разматывается и поддон поднимается, после чего узел поршня с коленчатым валом снимается с двигателя.

При снятии поршня с цилиндра следует помнить, что он расположен относительно цилиндра.

Стопорные кольца поршневого пальца затем снимаются небольшой отверткой, а коленчатый вал отсоединяется от поршня.

В случае, если вам нужно только заменить поршень, вы можете установить его на коленчатый вал, а затем установите поршневой палец стопорные кольца, располагая их так, чтобы точка разрыва стопорного кольца направлен вниз. Это позволяет исключить возможность самопроизвольного хлопки стопорного кольца во время работы двигателя (в соответствии с инструкциями изготовителя Stihl). После этого устанавливаются компрессионные кольца, цилиндр смазывается моторным маслом и двигатель собирается.

Установка поршня в цилиндр должна выполняться как можно более аккуратно, поскольку зажимные кольца хрупкие и легко ломаются.

Картер двигателя установлен на двигателе, герметик используется в качестве прокладки, после чего четыре крепежных винта крепятся и затягиваются крест-накрест. Затем двигатель устанавливается на корпус бензопилы. Последующая сборка выполняется с использованием алгоритма обратной разборки.

Почему бензопила Stihl не запускается после замены поршня

Если пила не запускается после замены поршня, необходимо проверить подачу топлива в камеру и диагностировать систему зажигания. Очень часто при установке рычага управления на бензопилу мастера забывают подключить провода, идущие от катушки зажигания, в результате чего искра исчезает, а пыль не начинается.

Проблема также может быть скрыта в захваченном топливном шланге или если он вообще не подключен. Конечно, может быть много причин, но следует помнить, что если все работы по замене поршня выполнены правильно, инструмент должен запускаться и нормально работать без проблем.

видео

На видео вы можете увидеть подробный видеоурок, в котором мастер во всех деталях показал, как правильно разобрать пыль и установить на нее новый поршень. Вы также можете увидеть на видео, как правильно чистить пилу во время ремонта.

Результат

Мы исследовали основные причины и неисправности бензопилы Stihl ms 180, требующие замены CPG. Но, как правило, в каждом случае причины могут пересекаться, и для правильного ремонта требуется комплексный подход к решению проблемы. Установка нового поршня на шесте не всегда означает решение проблемы. Обязательно устраните причину неисправности, и инструмент прослужит долго без проблем и необходимости ремонта.

Описание поршневой группы бензопилы Штиль 180

На бензопиле штиль 180, поршневая группа имеет диаметр 38 мм. Размерность ЦПГ бензопилы определяется диаметром поршня, цилиндр чуть больше. В стандартной комплектации ЦПГ MS 180 поставляется в комплекте с пальцем поршня, двумя поршневыми кольцами и двумя стопорными.

Внутренняя поверхность цилиндра должна быть идеально отшлифована и иметь глянцевый блеск, на что необходимо обратить внимание при покупке запасной ЦПГ для бензопилы stihl ms. Если на внутренней части цилиндра имеются повреждения, устанавливать такой цилиндр не нужно. Отличительной чертой ЦПГ на Штиль МС 180 является то, что на нем установлено два компрессионных кольца, в то время, как практически у всех основных его конкурентов имеется всего одно

Как уверяет производитель, установка пары колец, позволяет лучше стабилизировать поршень в работе, усилить его охлаждение и повысить компрессию в двигателе, за счет чего улучшается запуск

Отличительной чертой ЦПГ на Штиль МС 180 является то, что на нем установлено два компрессионных кольца, в то время, как практически у всех основных его конкурентов имеется всего одно. Как уверяет производитель, установка пары колец, позволяет лучше стабилизировать поршень в работе, усилить его охлаждение и повысить компрессию в двигателе, за счет чего улучшается запуск.

Как поменять поршневую на бензопиле Штиль 180

При необходимости замены старой поршневой и установки новой, необходимо знать, как правильно это делается и соблюдать определенный алгоритм действий. Также необходимо иметь небольшую шлицевую отвертку, специальный комбинированный ключ штиль, силовую отвертку, молоток, выколотку из мягкого материала, компрессор и стопор для поршня Штиль.

Приступая к работе по замене поршня или поршневой группы в сборе, бензопилу необходимо максимально качественно очистить от загрязнений. Далее, работа проводится по следующему алгоритму:

1. Снимается верхняя крышка с пилы и выкручивается свеча зажигания.
2. Убирается боковая крышка.
3. При помощи силовой отвертки удаляются стопора с амортизаторов бензопилы, после чего его ручка отсоединяется от корпуса.
4. Далее, необходимо снять ведущую звездочку и стартер.

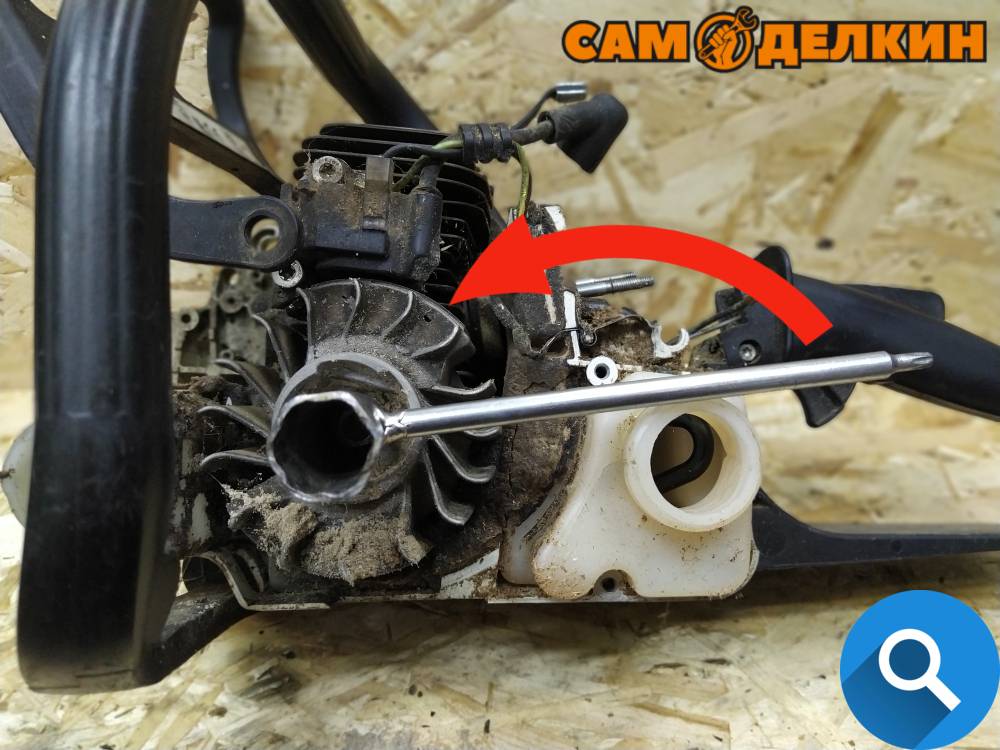

5. В свечное отверстие установить стопор поршня и раскрутить гайку крепления маховика и сцепление.
6. Снять маховик, сцепление и механизм червячного привода маслонасоса, который расположен за сцеплением.
7. Раскрутить два винта крепления карбюратора и воздушного фильтра. Снять фильтр, рычаг управления двигателем и карбюратор Штиль.
8. Снять катушку зажигания и глушитель.

Причины неполадок поршневой бензопилы

Существует масса причин выхода из строя ЦПГ, которые принято разделять на две основные категории: естественный износ и искусственные неисправности. К первому виду неполадок, как видно из названия, относится физический износ трущихся деталей поршневой группы. Вторая категория более обширная и подразумевает под собой:

Элементы поршневой бензопилы

• сильный перегрев ДВС и, как следствие, появление термических задиров на поверхности поршня;
• облом нижней части поршня (юбки) ввиду длительности работы бензопилы на предельных оборотах;
• попадание в камеру сгорания инородных частиц и возникновение механических повреждений ЦПГ;
• облом компрессионного (поршневого) кольца из-за сильного износа или превышения допустимых оборотов пилы;
• несоответствие рекомендованных порций бензина и масла при приготовлении топливной смеси.

Изношенный поршень бензопилы

Специалисты не рекомендуют разбирать ЦПГ без особых на то причин. Однако если инструмент существенно потерял мощность, возник металлический звон в ДВС или при рывках стартером коленчатый вал не проворачивается, следует произвести диагностику поршневой бензопилы. В первую очередь для выявления неполадок мотора необходимо замерить компрессию в цилиндре. При существенном её отклонении от рекомендованных производителем значений можно смело утверждать, что на поверхности цилиндра или поршня имеются царапины, выработка, задиры. Именно падение компрессии является основанием для полной разборки и ремонта поршневой группы бензопилы.

Для оперативной диагностики ЦПГ на предмет поломки компрессионного кольца бензопилы или задиров в цилиндре профессионалы советуют снять глушитель и через выпускное окно оценить их состояние.

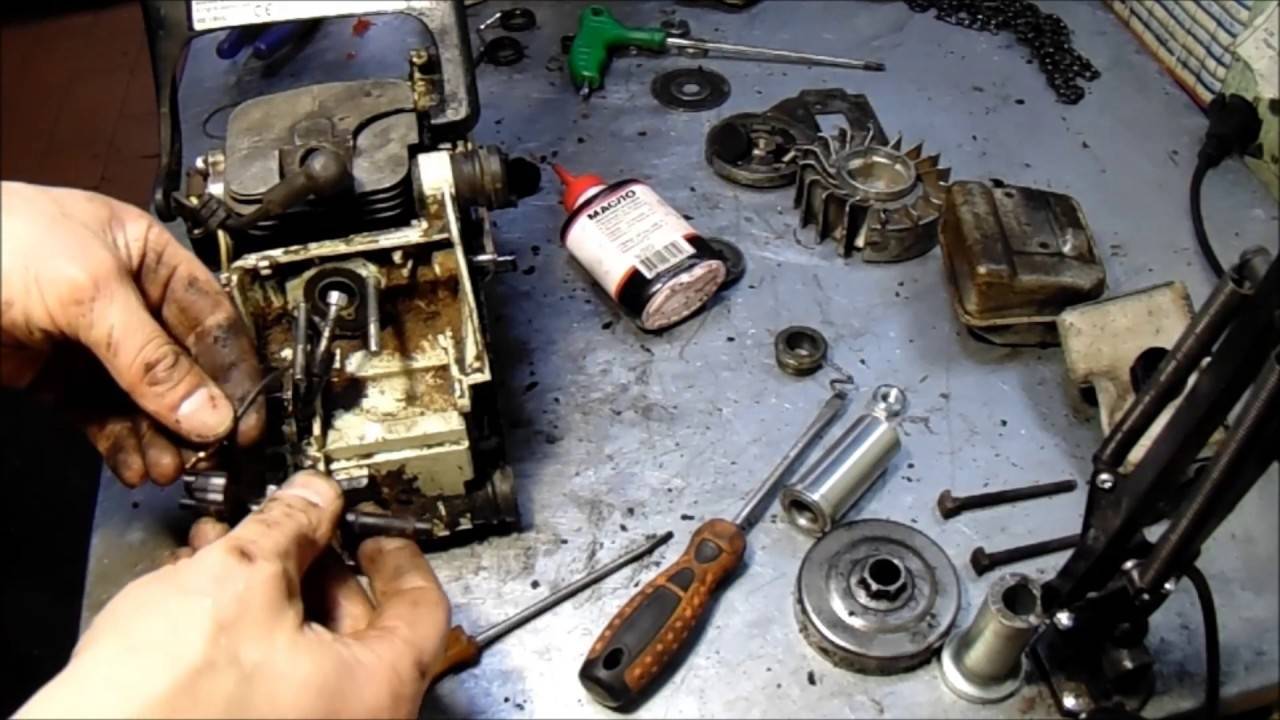

Как разобрать, отремонтировать и собрать бензопилу Штиль

Чтобы отремонтировать устройство, его нужно сначала разобрать. Требуется снять боковую крышку, цепь пилы и шину. Потом очистить инструмент, продуть компрессором и прочистить кисточкой все узлы. Затем снимают рукоятку. Для этого удаляют заглушки с амортизаторов с помощью отвертки. После этого снимают амортизаторы и ручку.

Потом снимают стартер. Убирают крышку корпуса и откручивают винты стартера. Извлекают деталь. Потом снимают маховик, открутив гайку, которая его удерживает, откручивают гайку маховика. Крутить нужно влево. Снимают маховик. Затем демонтируют сцепление, привод маслонасоса и карбюратор.

После этого снимают и разбирают мотор. Он держится на 4 винтах на днище пилы. Нужно их раскрутить и вынуть мотор. Затем разбирают сам двигатель. Раскручивают винты картера, снимают его. Потом демонтируют коленвал, сальники, подшипники и поршневые кольца. По окончании разборки производят ремонт и устранение неполадок.

После ремонта инструмент нужно будет собрать обратно. Для этого устанавливают поршень на шатун. Стрелка на нем должна смотреть по ходу цепи, а слева от поршня будет находиться сторона коленвала, в которую требуется монтировать маховик. Ставят поршень в цилиндр. Устанавливают подшипники, сальники и стопорное кольцо в цилиндр. После этого обезжиривают место фиксации картера и устанавливают его на свое место. При сборке следует соблюдать обратную последовательность демонтажа.

Как снять сцепление

Перед тем как открутить сцепление, нужно снять ведущую звездочку. Снимают штопорную шайбу и убирают звездочку и игольчатый подшипник. Откручивают сцепление. Снимают отражающую пластину и насос.

Как снять и заменить звездочку

Замена звездочки на бензопиле нужна в тех случаях, когда:

• заклинивает движение цепи;
• произошел износ ведущей звездочки.

Для замены нужно снять звездочку бензопилы. Зубья звездочки не должны отклоняться от необходимых размеров, иначе работа пилы будет сопровождаться вибрацией, что приведет к поломке коленвала и подшипников. Срок эксплуатации звездочки в 2 раза превышает рабочий ресурс цепи. Используют 2-3 цепи до истирания их режущей поверхности. После этого меняют звездочку. Она расположена за муфтой сцепления. Снимают крышку узла сцепления.

Удаляют шину, цепь и муфту. Но прежде надо зафиксировать коленвал. Потом съемник помещают в отверстие муфты и поворачивают по часовой стрелке. Снимают муфту. За ней расположена звездочка. Теперь ее демонтируют. Если она неисправна, ее заменяют.

Ремонт и замена масляного насоса

Рассмотрим, как поменять масляный насос. Если элемент протекает, то следует обновить прокладку между двумя его частями. Если эта деталь маслонасоса не повреждена, то ее надо протереть и поставить на место. Теперь проверяют шланг. На нем не должно быть трещин. Если шланг поврежден, его заменяют. Потом прочищают компрессором выходные каналы.

Замена поршневой

Рассмотрим, как осуществляется диагностика и замена поршневой группы. Нужно проверить состояние цилиндра и степень износа поршня. После демонтажа мотора откручивают поддон, вынимают коленвал с поршнем из цилиндра. Откручивают стопоры поршневого пальца. Если поршень неисправен, его надо заменить. Стопорные кольца фиксируют разрезом вниз. Перед установкой в цилиндр поршневой группы смазывают поршень маслом. Перед монтажом картера обезжиривают его поверхность и наносят герметик.

Как выставить зажигание

Надо выставить зажигание на бензопиле. Регулировка зажигания осуществляется так:

• вывернуть свечу и оценить ее внешний вид;
• уточнить расстояние между магнитами и катушкой (до 0,2 мм);
• проверить искру.
