Виды рубанков и их назначение

Верстачный рубанок

Для случаев, требующих установки лезвия под более крутым углом (например, при работе со свилеватой древесиной) или большего усилия, чем при работе с торцовочным рубанком (например, чтобы острогать сужение на ножке стола), вам необходим верстачный рубанок. Они обычно нумеруются числами от 1 до 8 (иногда с дробными значениями) и имеют длину от 127 (№1) до 610 мм (№8). При этом вес инструмента и его цена увеличиваются вместе с размером.

Наиболее универсальными считаются рубанки длиной 305-380 мм. С ними вы можете выравнивать плоскости и делать прямыми кромки досок и склеенных щитов. Угол наклона лезвия обычно равен 45°, но с помощью дополнительных принадлежностей его можно увеличить до 50° или 55°, когда предстоит строгать древесину, склонную к задирам и сколам.

Советуем приобрести рубанок Nq5 с лезвием шириной 50 мм, которое подходит к большинству приспособлений для заточки. Этот инструмент достаточно лёгкий, и вы не будете быстро уставать, работая с ним. Рубанок

№5 немного длиннее и имеет лезвие шириной 60 мм, для которого подходит не каждое заточное приспособление. Увеличение размеров делает этот инструмент тяжелее почти на килограмм, что в некоторых случаях можно считать плюсом, так как это даёт выигрыш в силе из-за большей инерции. Окончательный выбор между этими двумя рубанками следует делать, исходя из своих предпочтений и физической силы.

Увеличивайте угол для трудных случаев. Замена так называемой лягушки, как на этих рубанках №516, позволит изменить угол наклона и работать с тем же лезвием.

Больший угол наклона лезвия, например 50°, как у этого рубанка №516, помогает чисто строгать свилеватую или склонную к задирам древесину.

• Скобель и стружок – в чем различие? Стружок и скобель в столярных…
• Рубанок своими руками (фото и чертежи) Как сделать рубанок-шлифтик своими руками Он…
• Приспособление для складывания одежды своими руками УДОБНОЕ ПРИСПОСОБЛЕНИЕ ДЛЯ СКЛАДЫВАНИЯ ОДЕЖДЫ Чтобы…
• Устойчивые складные козлы для мастерской своими руками – фото и чертеж Складные козлы для мастерской своими…
• Мини-веранда своими руками (чертеж + фото) Как пристроить мини-веранду к дому Новое…
• Как сделать попрыгунчик своими руками Попрыгунчик для внучки в домашних…

• Подставка для вертикального хранения инструментов своими руками (+ чертежи) Вертикальное хранение инструментов в мастерской…

  Своими руками › Как выбрать или как сделать › Инструменты › Какой рубанок нужен каждому столяру?

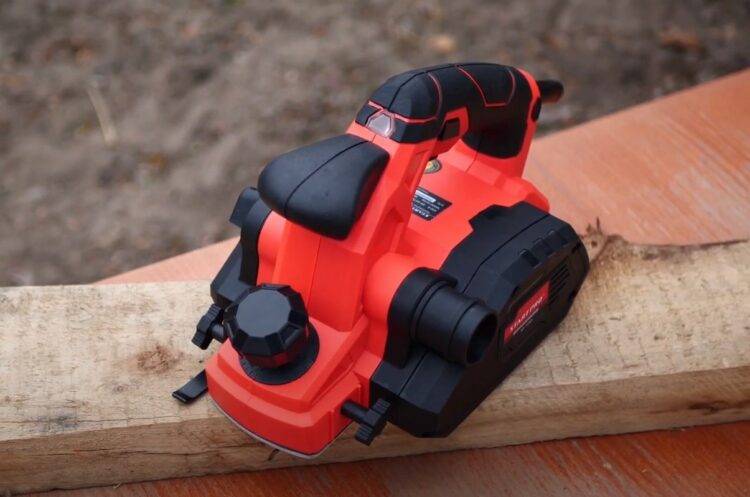

Электрический рубанок

Однако следует помнить, что электрорубанок имеет значительное преимущество перед ручным: высокая производительность в условиях большего объема работ, малое количество затраченных усилий, более совершенный результат и т.д. Электрический рубанок состоит из следующих элементов:

• корпус, где размещены основные детали инструмента;
• ручка (одна или две) для направления инструмента;
• кнопка пуска и кнопка блокировки (предупреждает произвольный запуск инструмента);
• регулятор толщины обработки;
• патрубок выброса стружки;
• параллельный упор;
• подошва, которая состоит из черновой части, что контактирует с поверхностью при обработке, и гладкой задней части;
• барабан, где установлены вольфрамовые либо стальные ножи;
• ножи;
• электромотор, приводящий в движение барабан с ножами;
• ремень-передача с мотора к ножам.

Электрические рубанки по мощности, как правило, от 600 до 900 Вт, а по скорости — выше 10 000 оборотов. При этом чем выше мощность и скорость — тем лучше качество обработки. Для бытовых рубанков характерна более низкая мощность и скорость. Профессиональные рубанки, соответственно, имеют скорость и мощность выше среднего.

Следует помнить, что любительским рубанкам периодически необходим отдых из-за перегрева, профессиональные рубанки работают гораздо дольше.

Как выбрать подходящий инструмент

Теперь вы знаете, какие есть виды рубанков и их назначение. А вот определиться с тем, какой инструмент лучше, не так уж и сложно, как кажется вначале. Ручные строгальные инструменты является достаточно простыми конструкциями, где основные элементы находятся на виду. Чтобы выбирать долговечный и качественный рубанок, профессионалы по дереву рекомендуют обращать

внимание на три основных момента:

1. Подошва. На ней не должно быть видимых повреждений, а также сколов, должны быть поверхность без нарушений геометрии, ровная. Единственным исключением будут рубанки для фигурной резки, где подошва ступенчатого типа изначально уже предусмотрена конструкционными особенностями.
2. Нож. Стоит отдавать предпочтение инструментальной стали, которая способна прекрасно держать угол заточки, не подвержена механическим типам повреждений и износу. У заводских рубанков лезвие должно быть хорошо прикреплено к корпусу и ни в коем случае не должно люфтить.
3. Рукоять. Тут следует ориентироваться по большей части на индивидуальные ощущения, потому что инструмент должен обязательно удобно лежать в руке, так как в противном случае работать им будет сложно и неудобно.

Если же речь идет о производителях, то при выборе ручных рубанков стоит обращать внимание на продукции от компании Сигма и Стэнли. Среди электрических инструментов заслужили места в ТОП лучших производителей Макита и Бош

Полуфуганки, их разновидности

Считается, что все, что до 50 см длиной — полуфуганки. Рассмотрим номерную классификацию этого интересного инструмента.

Полуфуганок № 5

№5 — очень интересный инструмент. Рубанки не сильно различаются между собой, также и полуфуганки. А вот разница между полуфуганками №5 и №6 очень большая. У них большая разница по ширине лезвия на целый сантиметр. С одной стороны, их можно расположить рядом, но можно классифицировать иначе. Логика отнести полуфуганок №5 к рубанкам очень простая — ширина железки такая-же. Логика отнести №6 к фуганкам тоже такая-же — ширина лезвия. Но тем не менее, — это полуфуганок.

Несколько слов по поводу №5. Дело в том, что если в России характерен самый распространенный типоразмер четверки, то в западной традиции, например, у англичан были не менее популярны многоцелевые рубанки №5. В английской традиции мастер на все руки который может делать все, назывался Джеком. Это литературное название связано с названием рубанка №5 — джек. Со всеми самыми распространенными задачами пятерка справляется великолепно. Он, благодаря своей длине и ширине лезвия строгает легче и ровнее, чем другой номер.

Полуфуганок № 6 часто используют женщины для столярных работ

№6 по опыту можно использовать по-разному. Если мы его относим к фуганком, то можно его преподносить как женский фуганок. Он все-таки значительно короче, чем стандартный и поэтому легче. Это первое его достоинство. Второе его достоинство — это инструмент, который строгает достаточно ровно, но в силу небольшого, относительно фуганков, размера его удобно брать с тобой куда-нибудь на выезд. Но самое яркое его проявление — он подходит при строгании щитов. Щиты строгают не только вдоль по волокнам, но поперек и под 90 градусов. Шестерка — первый инструмент, который обладает широкой железкой. Чем шире железка, тем сподручней строгать щит.

Можно щиты строгать и фуганками. Но они тяжелые. Через 10-15 минут работы с ним наступает утомление. Поэтому шестерка незаменима. Если строгать поверхность гладкую, он будет гладко и, соответственно, ровно.

Рейтинг лучших моделей

Сегодня производители выпускают огромное количество ручных рубанков самой разной конструкции и исполнения. Чтобы при покупке не разбегались глаза, стоит привести топ-5 популярных моделей рубанков, с помощью которых удастся качественно обработать деревянную поверхность.

Stanley 1-12-034

Популярная модель, которую активно используют на стройках. Фирма занимается изготовлением рабочего обрабатывающего инструмента уже более 170 лет, поэтому не возникает никаких сомнений в качестве оборудования.

Рубанок отлично справляется с поставленной задачей. Его можно использовать для обработки поверхности любых видов древесины, включая твердые сорта. Конструкция инструмента предусматривает установку специального механизма. С его помощью удается добиться точной регулировки угла лезвия, что позволяет быстро решить конкретную задачу.

Плюсы модели:

• прочная конструкция;
• долгий срок службы;
• литые и удобные ручки инструмента.

Рубанок буквально создан для комфортной работы.

Pinie 51 мм

Особенность модели в использовании первоклассных пород дерева при изготовлении рубанка. Инструмент предназначен для проведения завершающей обработки, а также для прифуговки кромок различных деталей.

Преимущества:

• повышенная прочность лезвия;
• эргономичная ручка, удобная в использовании;
• стружкосниматель.

«Станкосиб шерхебель 21065»

Инструмент предназначен для проведения начальной или грубой обработки поверхностей. Его особенность заключается в расширенном лезвии. Вкупе с удобной подошвой рубанок позволяет добиться качественного съема первичного слоя дерева и устраняет любые неровности или дефекты.

Плюсы модели:

• надежная конструкция;
• отсутствие деформации агрегата даже при сильном нагружении;
• регулировка угла лезвия для качественной обработки.

В конструкции используются прочные лезвия, выполненные из стальных заготовок.

Sparta 210785

К особенностям рубанка относят возможность выстрагивания лишней древесины с поверхности. Посредством такой обработки удается получить гладкие плоскости даже на самых маленьких деталях. Корпус инструмента выполнен из чугуна, поэтому никак не деформируется даже при сильных рабочих нагрузках.

Достоинства:

• наличие настраиваемой функции центровки ножа;
• использование высококачественной стали для лезвия;
• наличие фальшножа маленьких размеров.

«Станкосиб 21043»

Рубанок имеет небольшие размеры, поэтому пользуется популярностью как среди профессионалов, так и среди любителей. Основное назначение инструмента – заключительная подчистка фальцев, которые идут в торец препятствию.

Корпус рубанка собран из стали высокого качества. Производитель задействует марку Ст3, что обеспечивает устойчивость к любым нагрузкам и снижает риск деформации. В конструкции предусмотрен механизм, позволяющий регулировать угол среза.

Преимущества:

• компактные размеры;
• возможность обработки труднодоступных мест;
• прочный нож.

Лезвие изготавливают из быстрорежущей стали. Поэтому оно длительное время остается острым и снимает требуемый слой древесины.

Приборы общего применения или как выполнить грубую отделку детали

Отдельная категория рубанков — это универсальные приборы для грубой и финишной очистки. С их помощью можно выполнять не только грубую, но и чистовую отделку поверхностей. Одним из самых главных инструментов плотника является шерхебель. С его помощью мастер осуществляет начальное строгание древесины, то есть снятие коры. Более детально о том, какие виды рубанков общего назначения бывают, рассмотрим далее.

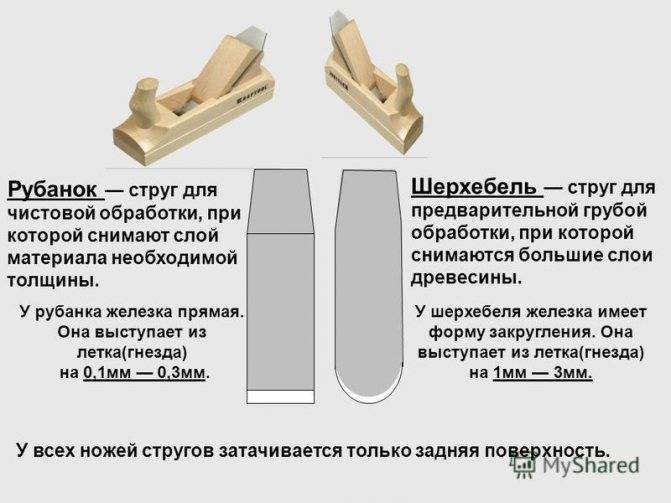

1. Шерхебель — имеет вид обычного рубанка в металлическом корпусе. Главная задача рассматриваемого инструмента — придать заготовке необходимую форму для последующей ее обработки. Инструмент позволяет снимать кромку толщиной до 3 мм. Получить ровную поверхность при помощи шерхебеля практически нереально, поэтому после работы понадобится выполнить чистовую обработку другими инструментами. Отличается шерхебель от обычного рубанка тем, что режущая часть с закругленным лезвием располагается под углом 45 градусов. Наличие закругленного лезвия дает возможность выполнять строгание древесины в поперечном направлении
2. Медведка — получила свое название за счет схожести по форме с одноименным насекомым. Схожесть обусловлена конструкцией продолговатых ручек с боковыми выступами. Используется для выравнивания больших по объему поверхностей. Специальные выступающие ручки обеспечивают простое применение инструмента, что одинаково удобно как для правшей, так и для левшей. Медведка также предназначена для парного применения двумя людьми. Металлический режущий инструмент фиксируется клином. Резак выступает из подошвы на 1 мм, что позволяет осуществлять снятие соответствующего слоя древесины
3. Фуганок — прибор оснащается двумя резцами, поэтому в отличие от шерхебеля и медведки, он используется для финишного или завершающего выравнивания соответствующих поверхностей из древесины. Отличительная особенность фуганка — большая длина, посредством чего за один проход можно снять стружку с большой по площади поверхности. В конструкции инструмента может применяться не только два, но и одно лезвие
4. Полуфуганок — аналог фуганка, который имеет укороченную длину до 60 см. В конструкции используется двойной резак, а служит инструмент для завершающей отделки поверхности материала небольших размеров

При помощи этих четырех инструментов можно осуществить полноценную обработку материала от начала и до конца, то есть от снятия коры до изготовления требуемого размера и формы детали. Стоит понимать, что этими инструментами получить идеально ровную поверхность не получится, поэтому при необходимости понадобится воспользоваться дополнительными приборами для чистовой и фигурной обработки.

Как работать с электрорубанком

Для тех, кто приобрел технику, будет полезно узнать, как правильно работать электрорубанком:

• брус подбираются без сучьев, заготовка должна быть хорошо просушена;
• осматривают на наличие посторонних элементов – гвоздей, болтов, гаек. Если при работе металлические изделия попадут в устройство, они могут повредить его, также это небезопасно;
• обрабатываемый элемент надежно фиксируют;
• кабель должен быть в свободном состоянии. Если длины не хватает, целесообразно воспользоваться удлинителем;
• начинать обработку доски только после того, как прибор наберет требуемые обороты;
• перемещать агрегат не спеша с одинаковым усилием вдоль волокон;
• твердые породы древесины необходимо обрабатывать поэтапно, чтобы инструмент не перегревался. Глубина выбирается маленькая;
• не допускать попадания стружки под плиту, следить за ее параллельным положением;
• лучше выбрать заготовку длиннее, чем требуется изготовить. Это позволит срезать неидеальные концы согласно своим требованиям;
• класть технику на поверхность следует тогда, когда аппарат полностью остановится.

В Интернете доступно посмотреть готовые видео о том, как пользоваться электрорубанком. Наглядная инструкция в сочетании с теоретическими знаниями позволит применить умения на практике.

Соблюдение техники безопасности при работе с рубанком является обязательным условием вне зависимости от квалификации мастера. Во время эксплуатации не помешают защитные очки. Идеальное место для проведения операций с пиломатериалами – частный двор, гараж, личная мастерская.

Рубанок — что это такое?

Рубанок (от немецкого слова Raubank) — ручной деревообрабатывающий инструмент для строгания. Применяется для придания поверхностям деревянных деталей нужной шероховатости, прямолинейности, плоскостности, формы, уменьшения размеров деталей, а также для создания в деталях протяжённых выемок различной формы («четвертей», «шпунтов» и пр.). (Википедия).

Посмотрите товары для изобретателей. Началась распродажа! с 11.11.21 Ссылка на магазин.

При каждом прохождении по поверхности рубанок срезает слой материала на толщину, определяемую величиной выдвижения резца, а также углом его наклона.

Рубанок — древнее изобретение (есть находки археологов в Помпеях, определена дата — I век нашей эры). Распространился в среде столяров ремесленников в 15-16 веках. Первые рубанки имели деревянную колодку, а лезвие фиксировалось деревянным клином. В наше время в условиях производства и в быту применяются широко электрорубанки.

Как настроить ручной рубанок — семь простых шагов

Здравствуйте, уважаемые читатели и самоделкины! В данной статье Кейт Браун, автор YouTube канала «Rag ‘n’ Bone Brown», расскажет Вам о том, как за семь шагов идеально настроить ручной рубанок.

Материалы. — Толстый лист МДФ — Наждачная бумага — Маркер, малярная лента, двухсторонний скотч — Контактный клей — Ветошь — Абразивная полировальная паста — Парафин или воск. Инструменты, использованные автором. — Отвертка, пульверизатор — Водные заточные камни Процесс настройки. Автор расскажет о том, как за семь шагов идеально настроить ручной рубанок. Итак, шаг первый: подошва рубанка должна быть идеально плоской. Самый простой способ это проверить — взять абразивную бумагу на 120 грит, наклеить её при помощи контактного клея или двухстороннего скотча на какую-нибудь абсолютно плоскую поверхность (в нашем случае, плита МДФ).

Теперь перманентным маркером автор наносит на всю плоскость подошвы рубанка несколько линий. Они должны быть по возможности на одинаковом расстоянии друг от друга.

После этого он начинает затирать подошву рубанка на абразивной ленте. Пока маркер виден в некоторых местах, можно смело утверждать, что подошва ещё не окончательно выровнена. Если форма подошвы имеет слишком большие неровности, то можно прибегнуть к более агрессивной бумаге с крупной зернистостью, например, 80-й.

Вот так выглядит спуск лезвия после шлифовки и полировки.

Однако с обратной стороны режущей кромки могут появиться небольшие заусеницы. Чтобы устранить их, следует провести повторную полировку тыльной стороны лезвия на кожаной ленте.

Быстрый тест с бумагой показывает, что лезвие отлично наточено.

Вот, собственно, все приспособления и инструменты, необходимые для самостоятельного затачивания.

Шаг № 3: наладка стружколома (горбатика). Наточенный нож следует прикрепить к горбатику, основная функция которого — отводить стружку через верхнюю часть рубанка.

Шаг № 4: установка рычажной крышки. Рычажная крышка позволяет быстро снимать и ставить на место горбатик и режущее лезвие, каждое действие за один щелчок рычага. На крышке имеется отверстие для регулировочного винта, который регулирует степень затяжки рычажкового механизма, а также определяет, насколько туго будет проворачиваться винт тонкой подачи ножа.

Автор предпочитает настроить регулировочный винт таким образом, чтобы винт тонкой подачи ножа можно было прокручивать усилием одного пальца. В этом случае глубина лезвия выставляется довольно легко.

Если один край лезвия выступит больше, чем другой, следует отрегулировать угол лезвия с помощью рычага боковой регулировки.

Стружки из-под правого и левого края имеют одинаковую толщину, следовательно, лезвие ножа выставлено ровно по ширине всей прорези.

Шаг № 6: ширина прорези и приладка клина.

Расстояние между передней частью прорези и железком (режущим лезвием) можно произвольно увеличивать или уменьшать, в зависимости от того, как много материала Вы собираетесь снять рубанком.

Чтобы выставить это расстояние, следует снять рычажную крышку, горбатик и железко. Обнажившаяся часть рубанка называется клин, или лягушка. Он крепится на платформе помощью нескольких винтов.

Если оба прижимных винта немного ослабить, можно увидеть с тыльной части инструмента винт регулировки проёма. Если надо продвинуть клин вперёд, винт вращается по часовой стрелке; если же требуется отвести клин немного назад, винт крутится против часовой стрелки. В последнем положении прорезь открывается шире, и появляется возможность снимать более толстую стружку.

Что касается автора, то он предпочитает выставлять расстояние между передней стенкой прорези и самим ножом на 2 мм. Это всегда приносило ему отменный результат.

Если Вы обнаруживаете, что стружки застревают в прорези во время строгания и их приходится всё время удалять вручную — то это верный признак того, что щель слишком узкая, и её надо расширить.

Шаг № 7: смазка. Этим моментом в налаживании рубанка часто пренебрегают. А зря! Это заметно облегчает весь процесс строгания. Автор регулярно смазывает подошву инструмента в перерывах между различными этапами работы. Кроме того, смазка предохраняет металлические части рубанка от ржавления.

Для смазки подошвы и прочих металлических элементов инструмента мастер применяет жидкий смазочный воск (но можно взять и немного обычного растительного масла).

Вот и всё. Следуя этим нехитрым советам, Вы обязательно получите отличный результат.

Благодарю автора за простые, но полезные советы по настройке, отладке, и уходу за ручным рубанком! Всем хорошего настроения, удачи, и интересных идей!

Авторское видео можно найти здесь. Источник

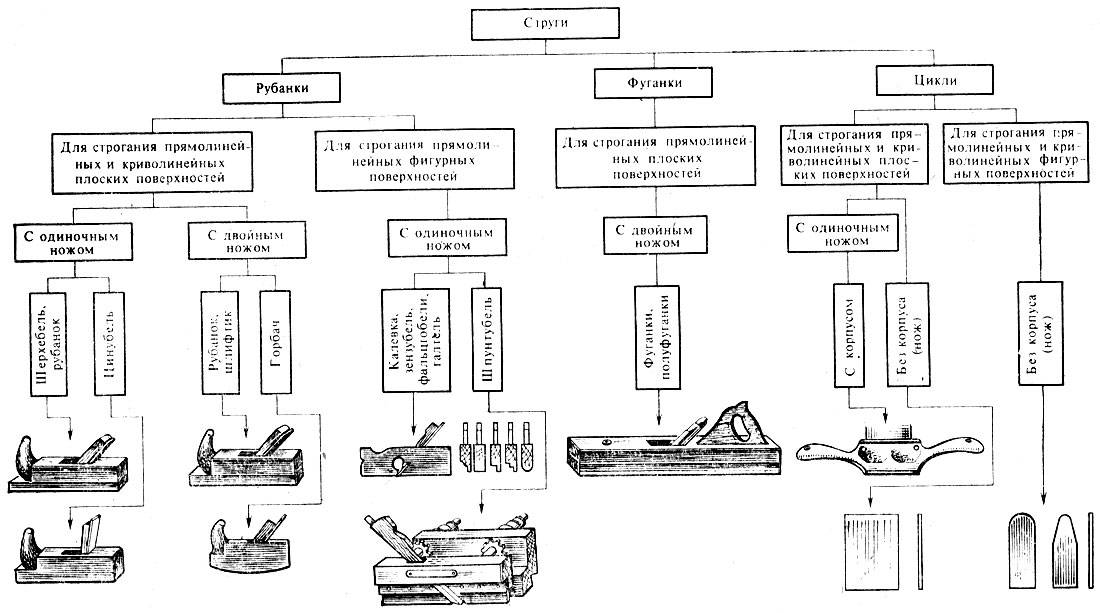

Виды ручных рубанков и их назначение

Деревообрабатывающие инструменты делятся на следующие типы в зависимости от их назначения:

1. Отделка
2. Резка профиля
3. Грубая или общая обработка

К рубанкам, которые используются для чистовой обработки, относятся следующие:

• Рубанок – это инструмент, используемый для отделки деревянных поверхностей. Он используется мастером для удаления неровностей и изъянов, оставленных предыдущим инструментом.
  В его основе лежат два острых лезвия с углом заточки 60 градусов. Дополнительным элементом шлифовальной машины является рассекатель стружки. Стружколоматель – это опорная пластина, которая устанавливается над режущей пластиной
• Цинубль – это устройство, относящееся к категории отделочных инструментов. Используется для придания шероховатости деревянным поверхностям. Эта шероховатость похожа на грунтовку поверхности (адгезию), которая необходима для повышения качества адгезии, например, при нанесении лака. Фрезы установлены под углом 80 градусов и имеют канавки. В рубанке используются отдельные ножи с зазубренным лезвием.

• Торцовочный рубанок – используется при необходимости распиловки небольших пиломатериалов. Название устройства говорит не о его конструкции, а о его назначении, т.е. оно используется для строгания торцов заготовок.





















• Одиночный – используется для обработки дерева. С помощью этого устройства получается чистая стружка без трещин, но на заготовке образуются сколы и заусенцы. Поэтому после использования одного рубанка обработку следует проводить шлифовальной машиной.
• Двойной рубанок – оснащен стамеской и стружколомом, улучшает качество строгания. После этого устройства древесину также следует отшлифовать.

Если вам необходимо выполнить отделочные работы по обработке деревянных материалов, выше представлен полный список таких станков. Они также известны как рубанки. После придания поверхности шероховатости с помощью шлифовальной машины следующим шагом будет использование наждачной бумаги для шлифовки.

Как сделать своими руками

Собрать самодельный рубанок по дереву несложно, поэтому многие мастера предпочитают не связываться с заводскими моделями, изначально делая инструмент под себя.

Нож рубанка и стружколоматель лучше приобретать в строительном магазине. Чтобы обеспечить высокое качество реза, нужна инструментальная сталь, которую сложно найти в домашнем хозяйстве или гараже. В конструкции рубанка нож считается расходным элементом, поэтому его стоимость доступна каждому.

Затем щёчки приклеиваются к элементам основания. Когда клей высохнет, к нижней части готовой конструкции приклеивается подошва. В отверстие щёчек вставляется металлический стержень, который будет выполнять опорную функцию при зажимании лезвия клином.

Простой рубанок, сделанный своими руками, готов. Остаётся лишь отшлифовать поверхности, выставить нож под необходимым углом и можно приступать к работе.

Рубанок – это приспособление для строгания древесины. Чаще всего этот инструмент является ручным. При помощи рубанка поверхности придают необходимую шероховатость, плоскостность, прямолинейность. Уменьшают габариты изделий или делают в них длинные выемки. Работа рубанка состоит в снятии стружки конкретной толщины во время каждого прохода по поверхности заготовки.

Главные составляющие рубанка это:

• колодка
• клин.

По размерам, предназначению, оснащению дополнительными приспособлениями существует много видов рубанков. Однако модификаций всего две:

• ручной (механический) – может быть пластмассовый, металлический, деревянный или комбинированный. Все они по своим функциональным возможностям мало различаются, однако технические показатели непосредственно зависят от материала изготовления корпуса
• электрический – вследствие дополнительного оснащения электрическим мотором, такой инструмент может выполнять большой объем работ при высокой скорости обработки.

Рубанок ручной из дерева – это самый популярный вариант для обработки древесины среди домашних мастеров.
