Как сделать труборез для стальных труб своими руками

Подсказки по выбору

Основной элемент трубореза – металлическая рама, которую зачастую делают из кованой стали. А по остальным составляющим модели могут отличаться. Поговорим подробнее о самых востребованных из них.

Ручные труборезы

Как использовать ручные труборезы для стальных труб? Все предельно просто: «девайс» надевают на трубу и перемещают к месту, где нужно будет разрезать конструкцию. Фиксируют зажим – так, чтобы инструмент вращался вокруг трубы. Затем вращают труборез вокруг оси – то в одну, то в другую сторону.

Чаще всего для работ используют резцовые и роликовые модели.

Резцовый агрегат оснащен стальной обоймой, которая обхватывает конструкцию зубчиками из высокопрочной стали. Их положение регулируется дополнительно. Пара или даже один резец размещаются на подвижной части, которая регулируется резьбовым штоком (в дешевых моделях рукояткой с таким штоком). Благодаря «девайсу» срез получается чистым и ровным. Резцовому труборезу «по зубам» конструкции с диаметром, не превышающим 10 см.

Второй распространенный вариант ручного трубореза – роликовый. Существуют модели либо с 1, либо 3 роликами. Трубы большого диаметра (1,5-10 см) можно осилить только с помощью «девайса» с 3 роликами. Если же диаметр конструкции не превышает 0,5 см, то подойдет и труборез с 1 роликом. Данная модель хороша во всем, за исключением того, что после операции остаются заусеницы. Такую проблему тоже можно решить при помощи зенковки, но все это хлопотно.

Стоит обратить внимание! Некоторые домовладельцы относят к числу ручных труборезов ножовки по металлу. Они ошибаются. С таким инструментом чистоты среза не добиться

С таким инструментом чистоты среза не добиться.

Ручные труборезы – любимчики домовладельцев, стремящихся делать на своих владениях все своими руками. Приборы мало того, что недорогие, так еще и просты в обращении – для работы с ними не нужно иметь специальный опыт или подготовку. Правда, при пользовании такими «девайсами» придется потрудиться, простота в данном случае базируется на физической силе.

Электрические модели

Если работать с трубами предстоит профессионально, либо вы возводите один дом за другим, не будет лишним приобрести электрический труборез. Такой агрегат более производителен. С ним можно работать буквально играючи, не прикладывая усилий.

Правда, следует быть готовыми выложить кругленькую сумму, но если ваш бюджет не слишком сжат, то непременно приобретите автоматизированный агрегат. В хозяйстве такой инструмент пригодится.

Единственный недостаток у электрических моделей – ими невозможно пользоваться в труднодоступных местах трубопровода. Но для таких случаев можно приобрести простенький ручной «девайс».

В продаже вы найдете два типа электроинструмента – разъемный и неразъемный. Удобнее пользоваться разъемной моделью, состоящей из корпуса, разделенного на 2 части. Благодаря такому устройству, агрегатом можно резать даже готовый – смонтированный трубопровод. Поэтому данная модель – «палочка-выручалочка» для любителей ошибаться и тех, кто намерен и ремонтом коммуникаций заниматься самостоятельно.

Режущим элементом в электрическом труборезе являются резцы, которых в «девайсе» присутствует минимум 2. Один из них предназначен для резки, другой – для снятия фаски. Крепится к конструкции устройство при помощи кулачков, коих бывает от 4 до 8. Стандартной модели «по зубам» изделия с толщиной стали до 1 дюйма. Если стенки толще, придется искать специальную разновидность резцов.

Для каких процессов можно применять электрическую модель:

• резка труб;
• торцевание;
• снятие фаски (внешней, внутренней, а также с притуплением).

Порядок работы с электрическим прибором таков:

1. Разъемные части агрегата помещаются на трубу. Затем обхватывающие элементы выравнивают строго по вертикали. От точности установки зависит качество среза. Резцы располагают на удалении 2 мм от предполагаемого среза. Не исключено, что для такого процесса понадобится строительный уровень. Дабы удостовериться в правильности установки, совершите резцедержателями полный оборот. Бывает, что диаметр выбранной модели слишком велик для трубы, которую вам нужно разрезать. Выход из такой ситуации прост: приобретите специальные кулачки и наложите их под крепежный механизм.
2. Процесс резки. В электрических моделях фактически все автоматизировано. Следуйте инструкции, и машина с резцами выполнит за вас всю работу.

В общем, электрический труборез для стальных труб – это выход для домовладельцев, не имеющих должной физической подготовки, экономящих время и желающих жить в унисон с передовыми технологиями.

Нам понадобятся следующие материалы:

• Труба квадратного сечения.
• Цепь от мотоцикла.
• Шпилька, болт, гайки.
• Отрезок трубы с внутренним диаметром по диаметру шпильки или чуть больше.
• Ролик от трубореза (продаётся в строительных магазинах).
• Пара пластин с отверстием (для крепления ролика).

Итак, на фото показан сам процесс изготовления самоделки.

Собираем крепление для отрезного ролика.

Вставляем собранный узел в кусок профильной трубы.

С помощью сварочного аппарата пластины привариваем к трубе.

Затем нужно к трубе приварить вот такие две детали, это нужно, чтобы цепь была на расстоянии от отрезного ролика.

Теперь нам понадобится мотоциклетная цепь.

Привариваем один конец цепи к трубе с одной стороны.

К шпильке и привариваем второй конец цепи.

Отрезок трубы по внутреннему диаметру шпильки привариваем к профильной трубе.

Всё, наш ручной труборез готов к использованию.

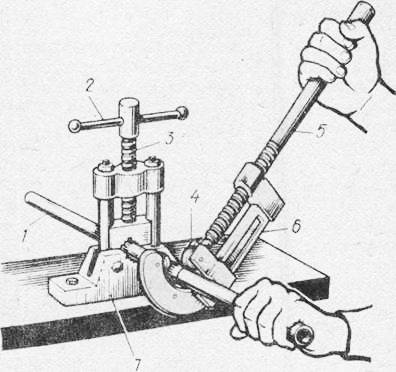

Испытаем приспособление, крепим в тисках трубу.

Одеваем на трубу приспособление, цепь натягиваем гайкой на шпильке.

Делаем несколько оборотов вокруг трубы.

Последовательность работ

Работу начните с подготовки инструмента и рабочего места. После того, как вы удобно разместили все необходимое, приступайте к выполнению основных операций.

Изготовление левой части трубореза

Отрежьте кусок катанки длиной 135 мм. Нижний конец заготовки заправьте радиусом или снимите фаски и скруглите их при помощи напильника.

Затем на расстоянии 90 мм от прямого конца заготовки просверлите отверстие под прижимной болт. Диаметр отверстия – 8,2-8,5 мм.

Далее наложите на верхнюю часть заготовки полотно, отступив немного от верхней кромки, и закрепите ее при помощи прижимной планки (стальной ленты), винтов и заклепок.

Зубья полотен на правой и левой частях трубореза должны быть направлены в одну сторону.

Со стороны закругленного торца просверлите отверстие под ось. Ее можно изготовить из прутка диаметром 8 мм или найти подходящую готовую деталь.

Изготовление правой части

С правой частью придется повозиться подольше. Во-первых, ее основа, изготовленная из катанки, имеет сложную форму: со стороны рабочей части необходимо сформировать два участка длиной 40 мм, составляющие угол от 30 градусов с горизонталью и 90-120 градусов – между собой (в проекции картинка напоминает крышу домика).

Оставшийся свободным хвостовик заправьте под рукоятку.На отогнутые участки детали прикрепите плотна – по аналогии с правой частью изделия.

В теле катанки по левой части разметьте центр резьбового отверстия, в которое будет вкручиваться прижимной болт.

Напротив отверстия левой части, предназначенного для установки оси, закрепите стальную полосу.

Длина ее должна быть таковой, чтобы расстояние от центра оси до ближайшей кромки рукоятки равнялось 30 мм.

Предварительно в полосе тоже сверлится отверстие под ось.

Сборка

Вставьте в отверстие левой части трубореза прижимной болт и наденьте на него пружину (она должна оказаться между левой и правой частями устройства).

Установите на место ось. Концы ее можно расклепать, только в этом случае вы получите неразъемное соединение деталей прибора.

Роль оси может сыграть пара винт-гайка. Такая конструкция позволит при необходимости разобрать труборез.

После установки оси вкрутите прижимной болт в резьбовое отверстие, расположенное в правой части конструкции.Если есть необходимость согнуть трубу один-два раза, необязательно приобретать трубогиб. В следующей теме рассмотрим, как согнуть профильную трубу без трубогиба при помощи подручных средств.

Разновидности труборезов для металла

Основным параметром выбора трубореза для нержавеющих труб и труб, изготовленных из иных металлов, является вид инструмента. Провести классификацию можно по двум признакам:

1. по типу привода;
2. по типу режущего элемента.

Труборезы с различными приводами

Одним из наиболее существенных параметров, учитываемых при виде трубореза, предназначенного для раскройки металлических труб, является тип привода оборудования. Выпускаются:

ручные (рисунок выше) инструменты. Ручной труборез для стальных труб работает за счет мускульной силы мастера. Для выполнения работы требуется закрепить трубу на оборудовании и путем вращения провести резку.

Преимуществами ручных являются небольшие габаритные размеры инструментов, невысокая стоимость, простота использования, независимость от электропитания. Не рекомендуется производить раскройку труб диаметром более 30 мм;

электрические инструменты предназначаются для резки с максимальной точностью. Отличительной особенностью также является быстрота выполнения работы.

Электрический труборез стоит дороже инструментов ручного типа, пригоден для резки труб любого диаметра и чаще всего используется профессиональными мастерами;

Электроинструмент для резки металлических труб

Некоторые модели электрических труборезов оснащаются аккумуляторами, что повышает мобильность устройства и позволяет использовать инструмент непродолжительное время при отсутствии электроэнергии.

гидравлические. Принцип работы инструмента основан на давлении жидкости, расположенной в поршне. При воздействии на поршень увеличивается давление, что и приводит оборудование в действие.

Гидравлические более мощные по сравнению с ручными инструментами и менее мощные, если производить сравнение с электрооборудованием. Возможна раскройка труб разного диаметра;

Гидравлический инструмент с системой управления

пневматический труборез. Оборудование позволяет проводить резку пластиковых, металлопластиковых, стальных, керамических, асбоцементных труб, а также может быть использован для гофрированных из нержавеющей стали.

Устройства более мобильны, так как не оснащаются габаритными электроприводами и пригодны для раскройки труб больших диаметров.

Инструмент для резки труб из металла с пневмоприводом

Виды режущего элемента

На труборезах с разными приводами в качестве режущего элемента могут быть использованы:

ролики. Роликовый труборез может иметь один или несколько режущих элементов, изготовленных их высокопрочного металла.

Ролики медленно изнашиваются, что увеличивает срок эксплуатации оборудования и позволяют провести срез трубы достаточно точно. В большинстве случаев роликовый инструмент имеет ручной привод;

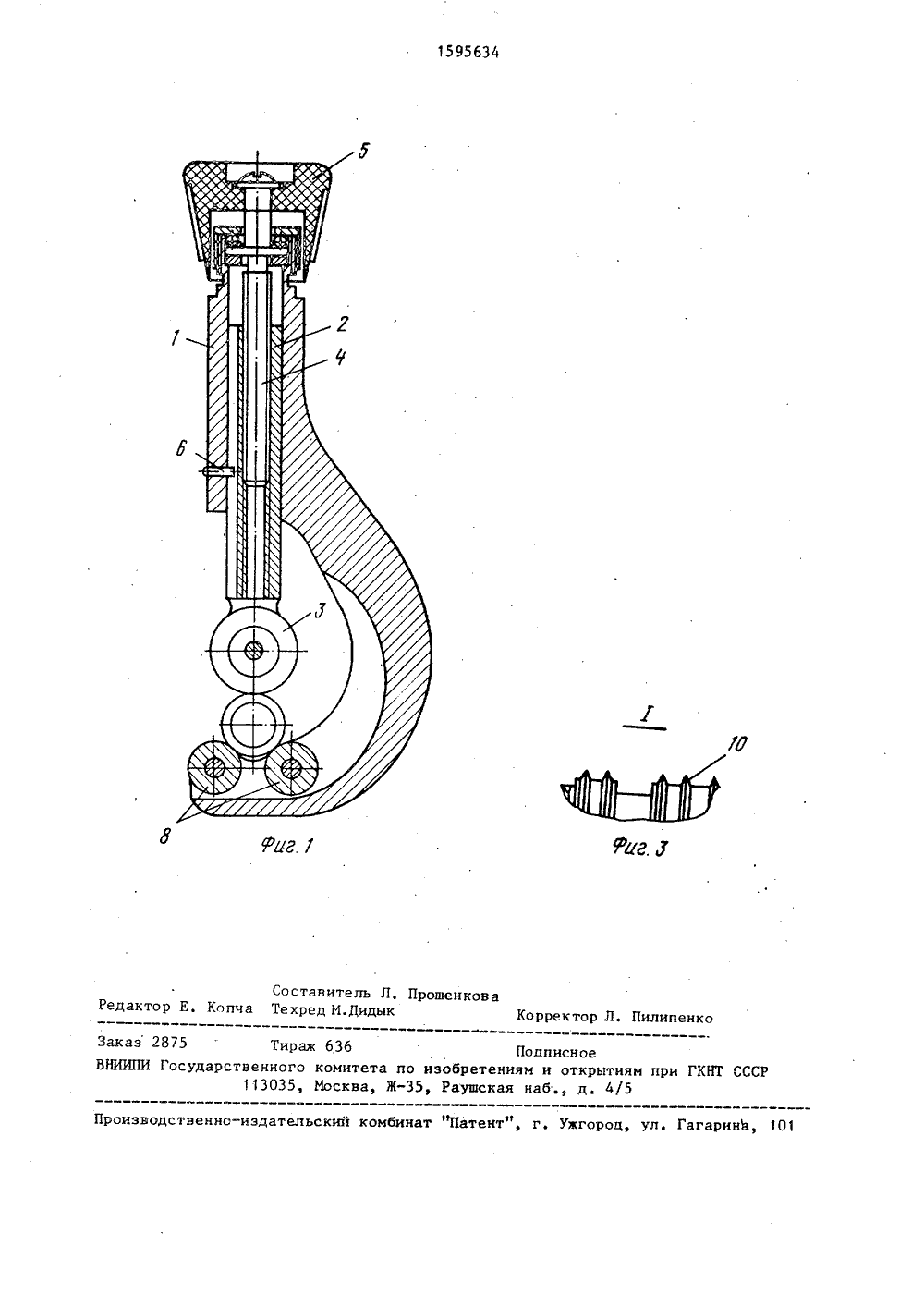

Роликовый ручной инструмент для резки

Роликовым труборезом можно отрезать трубу диаметром до 100 мм.

диски. Дисковыми труборезами можно проводить раскройку труб любого диаметра. Специальные диски выпускаются для стали, меди, нержавейки, что облегчает процесс работы. Дисками оснащаются электрические, пневматические и гидравлические труборезы;

Электроинструмент с режущим диском

резцы. Специальные режущие элементы могут быть расположены на цепной основе или электродвигателе. Срез получается ровный, но с течением времени инструмент изнашивается и требует заточки или замены;

Труборез резцовый цепной

пилы. Сабельные пилы являются универсальными инструментами и могут быть использованы для резки любых металлических, пластиковых и металлопластиковых труб, а так же труб, изготовленных из иных материалов. Пилы могут иметь любой тип привода.

Устройства позволяют выполнить рез в любых, в том числе и стесненных условиях. К отрицательным качествам можно отнести высокую стоимость и необходимость получения начальных навыков работы с инструментом.

Труборез с пилой

Принцип действия

По принципу действия труборезы классифицируются следующим образом:

• руководство;
• электрический;
• с пневматическим приводом;
• с гидравлическим приводом.

Ручные труборезы можно отнести к бытовым инструментам. Они недороги, просты в использовании, поэтому от рабочего не требуется специальных навыков.

Электрические очень эффективны, не требуют чрезмерных физических усилий. Стоят они дороже ручных, поэтому покупать их имеет смысл только в случае проведения масштабных работ.

Ручные труборезы

Для продления срока службы электрического трубореза и получения среза высокого качества применяйте смазочно-охлаждающие жидкости.

Виды инструментов

Выбирая труборез, учтите сразу, что его нельзя считать универсальным инструментом. Связано это с различными диаметрами труб, которые установлены для подвода воды, отопления и отвода канализационных стоков. Поэтому в каждом случае следует применять сообразно материалу и размеру изделий. Если и есть некоторые модели, подходящие для разных типов трубопроводов, но, это, скорее всего, исключение из правил.

Есть и хорошая новость, но она касается домашних мастеров, которые могут роликовым труборезом для стали легко справиться и с медью, и с металлопластиком.

Переносной инструмент для резки труб

Толщина стенки

Влияет на выбор и толщина стенки изделия, с которым предстоит работать инструменту

Беря во внимание данный параметр, можно сказать, что они могут быть для:

Тяжелых нагрузок	Оборудованы надежными защелками типа «хомут». Используют для резки изделий из чугуна и стали от Ø300 мм.
Тонкостенных труб	К таким относят следующие: медные; латунные; металлопластиковые.
Изделий из керамики и асбестоцемента	Такие трубы обычно используют в канализационных и сточных системах.

Оборудование для резки изделий из керамики и цемента

Конструктивные особенности

Модно выделить следующие типы труборезов:

• роторный или поворотный;
• роликовый;
• телескопический;
• с храповым механизмом;
• резцовый;
• цепной.

Резцовый	Дает возможность сделать почти чистый срез. Это обойма из стали, рассчитанная на диаметр до 100 мм. Диски-резцы выполнены из прочной стали и установлены в обойме, при этом есть возможность регулировать их взаимное положение. На подвижной части обоймы смонтированы 1-2 резца. Для ее перемещения в плоскости реза установлен резьбовой шток. В наиболее простых моделях он является рукояткой.
Ручного типа с роликами	Обычно используется для резки стальной трубы. Может иметь 1-3 режущих ролика и ролики, способствующие направлению трубы. От количества роликов зависит, какой диаметр трубы он сможет обработать. Например, с 3-я роликами можно разрезать Ø15-100 мм, 1-м – Ø15-50 мм. Существенный недостаток при использовании инструмента – заусеницы в местах реза, которые удаляют зенковкой. Трубы диаметром от 75 мм разрезают многороликовыми цепными или хомутовыми труборезами, у которых небольшой размах рукоятки, что гораздо удобнее.
Цепной	Используют для хрупких материалов небольшого диаметра из: чугуна; бетона; керамики. Резка проводится с помощью цепи, с установленными режущими роликами. Она стягивается вокруг трубы.

Принцип действия

Это еще один способ классифицировать инструмент, он может быть:

• электрическим;
• ручным;
• пневматическим;
• гидравлическим.

Чаще всего в быту используют ручной вариант, который приводится в действие физической силой. Обычно такое оборудование достаточно простое, его цена невысокая, оно не требуют каких-то специальных навыков и квалификации.

В отличие от предыдущего электрический труборез существенно дороже, но и его производительность гораздо выше. Аппарат избавляет от использования физической силы, имеет высокий КПД, поэтому обычно его приобретают для масштабных работ.

Ножницы для резки пластикового трубопровода

Как выбрать

Самыми популярными и многочисленными являются труборезы для труб из стали.

Относительно других материалов все выглядит не так радужно.

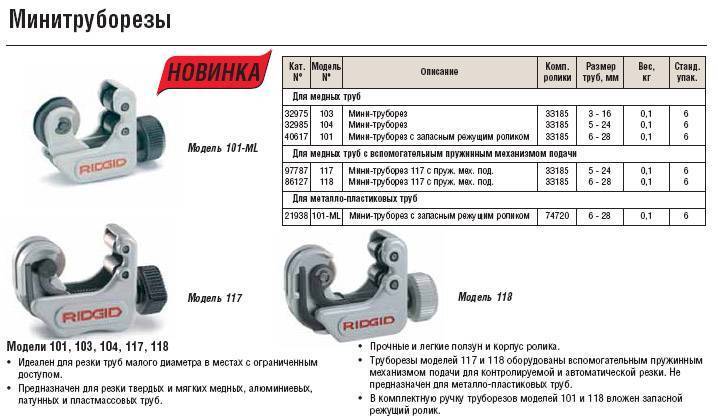

1. Работая с медью, не стоит забывать, что она является мягким металлом, который может легко деформироваться. Поэтому для работы с ним применяют специальный труборез для медных труб.

Труборез для пластиковых труб больших диаметров

1. Для работы с тонкостенными пластиковыми трубами применяют специальные ножницы, вполне заменяющие труборез для пластиковых труб. Их главное достоинство – низкая стоимость и простота в работе. Из минусов – быстро устанут руки при резке большого количества изделий, попадаются некачественные модели.

Используют роликовые и аккумуляторные модели:

• первые – режут одним режущим роликом, прокатывая через несколько направляющих, обычно они не «торопливы»;
• вторые – с работой справляются гораздо быстрее, однако его максимальный диаметр – 42 мм.

Аккумуляторный труборез для полипропиленовых труб

1. Тонкие металлопластиковые трубы лучше резать ножницами, а труборез используйте для изделий, чей Ø40 мм и более. Хорошим выбором будет телескопический инструмент или вариант с храповым механизмом, напоминающий ножницы по внешнему виду. Процесс производится смыканием рукоятки.

Затем необходимо восстановить сечение изделия, воспользовавшись калибратором, который одновременно снимет фаску. Инструкция допускает использовать в работе инструмент для резки стальных труб.

Труборез для металлопластиковых труб типа ножниц

Как выполнять работы с электрическим труборезом

Весь процесс резки зависит от того, какой именно труборез вы используете. Всего бывает два типа электрического трубореза: разъёмный и неразъёмный. Разъёмный труборез чаще используется профессионалами. Он имеет прочный корпус, разделяющийся на две части, что позволяет легко закрепить его на трубе даже в труднодоступных местах.

Режущие элементы в данной конструкции – это резцы, которых может быть две или более штуки. Один из них зачастую применяется для снятия фаски, а остальные для самой резки. Сам труборез закрепляется на трубе с помощью специальных кулачков, которые также идут в комплекте. Их количество зависит от размеров режущего оборудования. Также в комплект часто поставляется сервопривод, контролирующий ход трубореза, а также предупреждающий его перегрузку.

Приступая к установке, две разъёмные части располагаются на трубе и выравниваются по горизонтали. Затем они закрепляются основными и вспомогательными кулачками, количество которых определяется размером диаметра разрезаемого изделия. После закрепления трубореза выставляются резцы в 2 мм от кромки и монтируется сервопривод.

После включения инструмента, резцы автоматически начнут опускаться на поверхность трубы и разрезать её. Электроинструмент позволит вам снять внутреннюю и наружную фаску, а также выполнить торцевание.

Удобный инструмент из болгарки

Фантазия мастеров не остановилась на применении сугубо ручных инструментов для резки трубопрокатных изделий. Отрезной дисковый агрегат широко применяется не только для металлообработки, но и для обработки дерева. В домашнем хозяйстве ему нет аналогов: инструмент удобен для работ разной сложности в гараже и мастерской. Он способен справиться со следующими задачами:

• с точным раскроем листового металла;
• с разрезанием металлических деталей;
• с получение пропилов заданных параметров;
• с получением заготовок;
• с разделением металлического профиля на длинные отрезки.

Труборез из болгарки удобен, прост в эксплуатации, способен справиться за короткое время с широким спектром задач. Ему свойственен точный рез, высокая скорость работы.

Учитывая, что в быту инструмент применяется не столь регулярно, как в промышленности, его покупка нецелесообразна. Будет рациональнее смастерить агрегат самостоятельно, используя в качестве основы для творчества станину от обычной угловой машины. В результате получится универсальная болгарка со свойствами малогабаритного отрезного станка.

Самодельный вариант приспособления не является сегодня большой редкостью. Можно изготовить труборез, используя подручные материалы, имеющиеся в гараже, либо сделать его из болгарки своими руками.

На более профессиональный самодельный уровень выходит конструирование трубореза плазменного типа. Главные составные элементы — плазменный резак, шестерни от бендикса, маховик от любого грузовика. Единственный нюанс: для изготовления понадобится станок для обработки металла. Если таковой имеется в вашем гараже, то дело остается за малым.

Процесс изготовления

• отвертка;
• молоток;
• гаечный ключ;
• напильник и ножовка по металлу;
• тиски;

В качестве расходных материалов нужно взять:

• винты, желательно М6;
• болты М8;
• квадратная катанка;
• пружина;
• стальная лента 15х4 мм;
• ножовочное полотно.

Пригодится металлический заклепочный элемент, диаметр которого не больше 4 мм.

Перед тем как приступить к процессу изготовления, рекомендуется подготовить рабочее место, разместить на нем весь необходимый инвентарь.

1. Как изготовить левую часть трубореза:

• используется кусок катанки длиной не меньше, чем 135 мм;
• обрабатывается нижний конец заготовки: скругляется напильником, снимаются фаски, заправляется радиусом;
• отмеряем 90 мм от одного конца заготовки и высверливаем отверстие, диаметр которого 8,5 мм;
• сверху на деталь накладывается полотно, крепится с использованием прижимной планки либо металлической заклепки;
• сверлится еще одно отверстие, предназначенное под ось, в качестве которой используется обычный стальной прут диаметром не больше 8 мм.

На этом этапе важно учесть: зубья полотен должны иметь одинаковое направление

1. Как изготовить правую часть:

• изготавливается основа из катанки;
• формируется два отрезка, максимальная длина которых до 40 мм, изделие напоминает крышу дома;
• под рукоятку заправляется хвостовик;
• полотна прикрепляются на каждый изогнутый участок изделия;
• с левой стороны катанки нужно разместить резьбовое отверстие, в самом центре которого вкручивается прижимной болт;
• перпендикулярно отверстию с левой стороны делается аналогичное, в которое будет устанавливаться ось;
• закрепляется полоса из стали, в которой сверлится отверстие под ось.

1. Сборка конструкции:

• слева на прижимной болт надевается пружина;
• ставится ось, концы которой соединяются;
• в качестве оси можно использовать пару винт-гайка;
• прижимной болт вкручивается в резьбовое отверстие справа.

Читать также: Цифровой осциллограф как пользоваться

Чтобы изготовить труборез своими руками, можно вместо полотен использовать напильники. Это не навредит процессу ремонта или монтажа трубопрокатных изделий, а наоборот, самодельный инструмент поможет нарезать трубы на элементы заданной длины с ровными срезами.

В процессе монтажа внутренних трубопроводов любого назначения сантехнику приходится нарезать трубы на куски определенной длины.

Делается это при помощи специального инструмента – трубореза.

При небольших объемах работ некоторые мастера обходятся ножовкой, другие же изготавливают труборез своими руками.

Виды труборезов по типу привода

Труборезы для стальных труб делятся на четыре вида по типу привода:

Ручные. Это самая простая конструкция трубореза, оператору не нужны какие-то специальные навыки для резки стальных труб ручным труборезом. Они легко крепятся в области отрезки, оператор делает несколько оборотов вокруг трубы и получается фрагмент с четким срезом. Плюсы. Прост в применении, низкая цена, идеально подойдет для разовых локальных ремонтных работах. Минусы. Для отрезки от оператора потребуются значительные физические усилия, не подходит для интенсивных работ.

Электрические. Подходят для работы в интенсивном режиме, режут трубы почти любого диаметра. Для работы требуется источник тока 220/380Вт. Плюсы. Спокойно справляются с нагрузкой в интенсивном режиме, режут трубы без заусенцев, могут одновременно с отрезкой срезать фаску. Минусы. Более высокая стоимость по сравнению с ручными.

Пневматические. Труборезы с пневматическим приводом относятся к профессиональному оборудованию. Плюсы. Спокойно справляются с нагрузкой в интенсивном режиме, режут трубы без заусенцев, могут одновременно делать фаску под сварку, режут трубы любых диаметров и с любой толщиной стенки. Минусы. Более высокая стоимость по сравнению с ручными труборезами, крупные габариты и большой вес, для работы требуется дорогостоящий компрессор.

Гидравлические. Работают на принципе давления жидкости, для работы нужен насос. Прокачиваясь через насос, жидкость воздействует на поршень и приводит труборез в действие. Инструменты такого класса мощнее ручных, но электрическим приборам уступают по всем параметрам

Отличительная особенность гидравлических труборезов в приводе, который позволяет резать трубы в ограниченном пространстве и даже под водой, что очень важно для монтажа подземных коммуникаций. Рис

Виды приводов труборезов

Рис. Виды приводов труборезов

Выбор трубореза зависит от объема работ: для разового применения хватит ручного инструмента, а для крупных проектов по прокладке коммуникаций лучше использовать электрический или пневматический труборез.

Для промышленных производств, где уже есть компрессоры чаще других используют пневматические труборезы для стальных труб. Гидравлический инструмент используется там, где нужен высокий крутящий момент, например, для резки толстостенных труб.
