Как сделать токарный станок своими руками

Изготовление своими руками небольшого токарного станка значительно упростится, если в вашей мастерской есть верстак с ровной и прочной рабочей поверхностью. В таком случае вам не придется тратить время и силы на поиск станины для своего токарного приспособления. Электрическая дрель, которая одновременно будет выполнять роль передней бабки и привода вращения, закрепляется на такой поверхности при помощи струбцины и хомута, фиксируемого на шейке инструмента.

Вариант станка с деревянной станиной

Теперь вам необходимо сделать упор, который будет выполнять роль задней бабки. Такой упор, устанавливаемый напротив закрепленного инструмента, можно изготовить из пары деревянных брусков и регулировочного винта, конец которого заточен под конус. Если вы на своем самодельном станке из дрели планируете обрабатывать не очень массивные заготовки из дерева, то зафиксировать такой упор на поверхности рабочего стола можно при помощи струбцины.

В качестве подручника, к опорной поверхности которого вы будете прижимать режущий инструмент, также можно использовать деревянный брусок. Его закрепляют на поверхности верстака при помощи струбцины.

Очевидно, что, используя доступные и недорогие материалы, можно изготовить своими руками простейший токарный станок, на котором успешно выполняются различные операции по дереву. Применяя такое нехитрое приспособление, сделанное на основе дрели, можно вытачивать из дерева различные детали: ручки для дверей и инструментов, элементы конструкции лестниц, декоративные изделия.

Схема и чертеж станка на основании из швеллера

Конструкция таких станков на основе дрели и варианты их исполнения могут быть различными. Чтобы не разбираться в процессе с нуля, можно найти в интернете фото наиболее подходящего вам устройства и сделать его своими руками

Однако, по какой бы схеме вы ни делали токарное устройство из дрели, очень важно обеспечить максимально точную центровку оси вращения шпиндельного узла и конусного регулировочного винта, расположенного на задней бабке

Если вы собираетесь сделать станок, на котором можно будет выполнять токарные операции по металлу, а не только по дереву, то лучше изготовить его по всем правилам. В первую очередь, ориентируясь на конструкцию имеющейся дрели и размеры заготовок, которые будут обрабатываться на таком приспособлении, необходимо выполнить чертеж, подобрать для комплектации крепления определенной формы и типа. За основу чертежа можно взять фото подобных агрегатов, которые изготавливают для себя многие домашние мастера.

Станок в сборе

Станина

Крепление дрели к станине

Конструкция задней бабки

Фиксатор для заготовок из дерева

Опорная площадка

Самодельный станок для токарных работ, выполненный по всем правилам, представляет собой жесткую конструкцию, на которой не меняется взаимная центровка передней и задней бабок. Все подвижные элементы такого устройства, устанавливаемые на надежной станине, перемещаются по ее направляющим. Если приобрести или своими руками изготовить планшайбу, которая будет закрепляться в патроне дрели, на таком агрегате можно будет обрабатывать заготовки даже большого диаметра.

На самодельном токарном станке из дрели, все элементы которого фиксируются на жесткой станине, можно выполнять работы по металлу, но только по мягкому (сюда относятся сплавы на основе алюминия и меди). На таком станке обрабатывают заготовки, используя надфиль, напильник и наждачную бумагу, обернутую вокруг бруска. В этом случае будет вполне достаточно подручника, используемого для прижима инструмента. Если вы планируете работать и с токарными резцами, то без суппорта, перемещение которого в продольном и поперечном направлениях обеспечивает винтовой механизм, вам не обойтись.

Заводское токарное устройство для дрели, вроде изображенного на фото GRIZZLY H2669, обойдется примерно в 5000 рублей без доставки

Задняя бабка с фиксированной серединой

Необходима деревянная заготовка такой же формы, как для передней бабки. Середина выполняется из закаленной стали марки У8. Из нее своими руками вытачивается втулка, внутри которой делают резьбу с параметрами М14х1,5. Сбоку проделывается ход для стопорного болта с резьбой М6. С краю втулки выполняется резьба М24х3 для установки гайки, которая будет удерживать втулку. Подходящий маховик снимают с водопроводного крана.

Комплектующие резцового упора, выполняют стальными. Из полосы металла 6х10 мм делается скоба. Цилиндрическая оправка выполняется с диаметром не более 15 миллиметров, а края скобы сваркой крепятся к трубке. Также на стойку прикрепляется упор в виде уголка. Механизм прикрепляется болтом к верстаку. Для вкручивания болта делается специальная гайка с широким буртиком, которая на шурупы прикрепляется к нижней крышке верстака.

Как изготовить токарный станок по дереву самостоятельно

Теперь давайте разберемся в том, что пригодиться для работы по созданию токарного оборудования своими руками.

Совет: в качестве привода можно использовать старый инструмент по заточке кухонных ножей. Главное, чтобы модель была рассчитана на использование 2 точильных камней.

Такое устройство вполне сойдет в качестве передней бабки оборудования. А для задней всегда можно применить какие-то элементы мощной электродрели, которая вам не нужна.

Чтобы основание было прочным, в качестве станины лучше всего использовать толстостенный металлопрофиль. Прежде чем приступить к работе, следует составить максимально точный чертеж оборудования. Лучше потратить немного больше времени на работу с бумагой и схемами, нежели потом из-за допущенной ошибки тратиться на поиск новых комплектующих или расходных материалов.

Чертеж самодельного станка по дереву.

Когда чертежи с рисунками готовы, можно приступить к работе. Но без следующего оборудования вам не обойтись:

Ручная электродрель и сверла различного диаметра.
Напильники с рабочим покрытием разной зернистости.
Болгарка и съемные диски для шлифовки и резки.
Небольшой сварочный аппарат – электрический рассчитанный работать с диодами «двойкой» и «тройкой».

Что касается расточников, вам потребуется:

Швеллер;
Металлический уголок с толстыми стенками;
2 трубы с разными диаметрами, чтобы одна могла пропустить сквозь себя другую;
Полоски из стали – 2 и 4 см;
Гайки, шурупы, болты и другие элементы для крепежа;
Ремень для накидывания на привод.

Совет: перед тем как собрать станок, для представления полной картинки происходящего, просмотрите видео ниже.

Визуально информацию воспринимать проще, поэтому просмотр поможет вам уберечь себя от массы проблем, которые могут быть связанны с неполным пониманием правил монтажа, последовательности и т.д.

Привод для заточки ножей прекрасно подойдет в качестве электропривода для вашего станка. Дело в том, что там есть 4 прочные шайбы, которые сделаны из твердых металлических сплавов. 2 из них дадут вам возможность менять комплектующие электроточильного камня, используя разные по диаметру диски. Благодаря этому пользователь сможет изменять скорость оборотов древесной заготовки.

Чтобы заставить вал двигаться используются шкивы. Они имеют разный диаметр, чтобы получать следующую скорость вращения:

800 об/мин;
2 000 об/мин;
3 000 об/мин.

Это позволит быстро и без особых усилий перекидывая ремень на один из них менять скорость вращения заготовки в зажимах станка.

Мини-станок для мелких работ

Часто необходимо отшлифовать несколько небольших деревянных деталей, в этом случае вовсе не обязательно делать полноценный станок, можно обойтись мини-токарным станком по дереву. Его изготовление не требует много труда и не занимает много времени.

Устройство такой машины предельно простое. В качестве электрического компонента отлично подойдет старый мотор магнитофона, работающий от внешнего источника питания. Основой мини-станка станет кусок доски необходимой длины.

Двигатель необходимо починить. Конечно, для маленькой машины ременная передача не подходит, заготовку придется закрепить на валу мотора. Лучшее приспособление для этого — лицевая панель. Корпус агрегата — П-образная пластина, в центре которой выполнено отверстие для вала. Мотор в корпусе крепится к основанию саморезами.

Основная часть станка готова, осталось только изготовить заднюю бабку. Его корпус состоит из бруска подходящего размера. В нем просверливается отверстие под вал точно по высоте двигателя; в качестве дюбеля используется гвоздь подходящей длины. Передняя бабка фиксируется клеем и несколькими саморезами.

Используя источник питания с регулируемым выходным напряжением, можно создать машину с регулируемой скоростью. Регулировать обороты удобно с помощью педали ножного блока управления. Конструкция этого устройства может быть самой разнообразной, все зависит от имеющихся в наличии запчастей.

Источники

https://sdelairukami.ru/tag/tokarnyj-stanok-po-derevu-svoimi-rukami/
https://AstFisher.ru/biser/kak-sdelat-tokarnyj-stanok-po-derevu.html
https://pilka-nn.ru/oborudovanie/tokarnyj-stanok-dlya-dereva-svoimi-rukami.html
https://DrevoGid.com/instrumenty/stanki/tokarnyj.html
http://remoo.ru/instrumentyi/tokarnyj-stanok-po-derevu-svoimi-rukami
http://stroi-specialist.ru/razlichnye-samodelki/tokarnyj-stanok-po-derevu.html
https://HouseChief.ru/stanki-po-derevu-dlya-domashnejj-masterskojj.html
https://vseostankah.com/tokarnyj-stanok-po-derevu/svoimi-rukami-kak-ego-sdelat-chertezhi-s-razmerami.html

Разбираемся в устройстве токарного оборудования

Ещё до появления быстроходных электрических машин токарные станки по дереву уже были. Вращение можно было на шпиндель передать от шкива ремнями. Большое колесо вращали даже вручную. Токарный станок из дрели, с приводом от электрического мотора стал быстроходным, но принцип работы, изобретённый несколько веков тому назад, остался прежним. На массивной сварной раме с продуманным надёжным креплением установка может обрабатывать даже мягкий металл – медь, алюминий и подобные сплавы.

Для обработки дерева и пластика можно сделать простую конструкцию, которую легче припрятать в укромный уголок даже в квартире.

” alt=””>

На схеме изображён самодельный токарный станок по дереву из дрели. На устойчивой платформе с осевым сквозным шлицом, выполненным любым удобным способом, устанавливается оснастка. Плита, закрепленная на подходящей конструкции, называется станиной. Это основа будущего станка. Размер станины зависит от длины заготовок, и места для размещения рабочих узлов:

передней бабки или ведущего центра;
задней бабки;
суппорта или подручника.

Центр задней бабки и передней находятся на одной высоте над станиной и по оси. Точность установки важна и контролируется по отношению к шлицу на плоскости стола. Задняя бабка обязательно имеет одну степень свободы. Вставленная заготовка между центрами зажимается, и после этого задний узел фиксируется.

Подручником называют среднюю вставку, которая закрепляется под заготовкой. В неё слетают опилки, но основное назначение узла – подставка для опоры резака с рабочей стороны. Мастер подносит к вращающемуся стержню резак, опираясь на ребро ручника, который расположен почти вплотную к линии вращения. Упор должен иметь свободу перемещения перпендикулярно продольной оси, его убирают, когда устанавливается заготовка.

Подручник ещё и потому регулируется вертикально, он должен быть как можно ближе к обрабатываемой поверхности, чтобы токарный резец упирался в ребро. При большом рычаге трудно удержать инструмент и его может вырвать с серьёзными последствиями. При вытачивании конусных поверхностей подручник устанавливают пол углом, параллельно конусу.

Токарный станок из дрели с коллекторным двигателем не совсем удачная конструкция. Без постоянной нагрузки мотор набирает скорость, идёт «вразнос». Поэтому предусмотрен электронный блок для поддерживания постоянной скорости вращения. Если такого устройства нет, в целях безопасности устанавливается редуктор.

В конструкции любого токарного станка можно выделить несколько основных узлов, которые также будут составлять основу и нашего самодельного домашнего оборудования.

Чертежи основных узлов самодельного токарного станка из дрели (нажмите, чтобы увеличить)

Станина

Передняя бабка

Данный элемент токарного оборудования отвечает за фиксацию и вращение обрабатываемой заготовки, которая закрепляется в патроне, установленном в шпиндельный узел. На небольших токарных агрегатах, в том числе и самодельных, передняя бабка может передвигаться по направляющим станины. Это требуется для того, чтобы выполнить центровку и настроить взаиморасположение конструктивных элементов устройства.

Задняя бабка

Суппорт

На мини-станках, в том числе и на агрегатах, сделанных своими руками на основе дрели, роль данного узла выполняет подручник, который должен иметь возможность перемещаться по направляющим станины и надежно фиксироваться в рабочем положении. Подручник на небольших устройствах выполняет роль упора для резцов, а сам режущий инструмент прижимается к опорной поверхности и удерживается на ней вручную.

На любом токарном станке его передняя и задняя бабки имеют одну степень свободы и могут перемещаться только вдоль оси вращения, а суппорт (или подручник) может двигаться и в продольном, и в поперечном направлениях. Возможность перемещения подручника в поперечном направлении важна еще и для того, чтобы минимизировать плечо рычага, создаваемого резцом.

Дополнительные возможности

Рисунок 9. Дополнительные возможности

Токарный станок, собранный с использованием дрели, сам по себе является довольно многофункциональным аппаратом. Однако этот функционал способен расширяться за счет применения специальных насадок. Одним из самых распространенных применений такого станка является нанесение краски на вращающуюся заготовку. Этот способ дает возможность создавать необычные раскраски для объектов.

Также оборудование широко применяется для создания насечек разной формы на обрабатываемой детали. Отдельно стоит выделить возможности по использованию вращающегося привода в целях намотки трансформаторов.

Для создания большого количества одинаковых деталей можно прибегнуть к применению специальных шаблонов. Они позволят без труда раз за разом выставлять абсолютно идентичные настройки и снимать одинаковый слой материала с заготовки.

Все способы применения станка следует продумать еще перед началом сборки установки. В противном случае внести изменения в уже готовое оборудование будет довольно затруднительно.

Виды станков

Сам по себе токарный станок относится к специализированному оборудованию, которое может быть тяжелым и бытовым. Первые характеризуются большим размером, которые позволяют работать с деталями существенных габаритов. Такие приборы нужны больше в профессиональной деятельности и в дерево обработочной промышленности.

Для второго типа установок характерно выполнение мелких бытовых потребностей – выпилить и обработать ножки для табурета, или перегородки для перил. Для этого не требуется особая мощность устройства, как и его размер.

Возможно вы видели фото токарного станка из дрели – есть готовая платформа, к которой с одной стороны крепится дрель, а с другой зажимается деталь. Такую подставку можно купить в магазине, ведь использование дрели не является характерным только для народных рецептов.

Только ценник на такую платформу может доходить до десятка тысяч рублей, что само по себе не очень оправдано. Средним ценником на рынке будет половина названной суммы, что все равно многовато, с учетом сложности конструкции. Вот потому, создание такого станка своими руками и является совсем неплохой идеей.

Выбор

Как мы уже разобрали, самодельные токарные станки из дрели могут не сильно отличаться от серийных образцов, при этом помогут сэкономить деньги пользователям.

Для домашних потребностей такого будет вполне достаточно, при том, что материалы подобрать и сделать из них установку, тоже не займет много времени.

Более того, такой прибор может быть полезен даже при работе с металлическими заготовками, что придется по душе некоторым мастерам.

Устройство токарного станка

Вне зависимости от размера или предназначения, по своей сути токарные станки устроены одинаково, просто у них есть особенности, которые уже и зависят от области его применения. Для того чтобы разобраться, как сделать токарный станок своими руками, нам нужно рассмотреть это самое устройство поближе.

Многие со школьного курса труда могут помнить, что основа всего – станина. Именно на этой части и располагаются все детали для крепления и перемещения заготовки. Она является основой всей конструкции, и от нее зависит устойчивость и надежность всего станка.

Если токарный станок делается с упором на массивные детали, то к станине приделываются дополнительно ножки, чтоб была полноценная конструкция, обладающая устойчивостью.

Для бытовых потребностей будет достаточно настольного станка, который не требует дополнительной устойчивости, благодаря чему получается намного легче.

Дальше идет передняя бабка. Из двух основных деталей, которые отвечают за фиксацию заготовки, эта находится со стороны вращающего элемента.

Все чертежи токарного станка из дрели имеют в своей конструкции такую деталь. Она используется для центровки детали, которая будет обрабатываться, и ведет передачу движущего момента, который, в нашем случае, будет исходить от дрели. Если станок относится к тяжелым моделям, эта деталь будет приварена к станине, и регулироваться будет только высота.

Последней, но не менее важной деталью идет суппорт. Он необходим для работы с деталью и ее обработки. Ее удержанием он не занимается, но при этом выступает в качестве упора для вашего инструмента

Без него работать возможно, но это будет ужасно неудобно, при том, что от этого пострадает общее качество обработки детали, что не желательно

Ее удержанием он не занимается, но при этом выступает в качестве упора для вашего инструмента. Без него работать возможно, но это будет ужасно неудобно, при том, что от этого пострадает общее качество обработки детали, что не желательно.

Станок своими руками

Теперь, зная из чего состоит аппарат, у нас есть своеобразная пошаговая инструкция, показывающая, как сделать станок из дрели. Если говорить о самом процессе создания, то огромным плюсом станет наличие верстака у вас в гараже или сарае, который имеет ровную поверхность. Если это так, то можно пропустить пункт со станиной, ведь она уже готова.

Для того, чтоб прикрепить нашу дрель к станине, вам понадобится хомут, который будет удерживать инструмент, и струбцина.

Дальше нужно подумать об обратной стороне крепления – задней бабке

Очень важно разместить ее с тем же направлением, которое будет иметь дрель – их оси должны совпадать

Для этого конус, который крепиться на бабку, нужно центрировать одинаково с дрелью, и поможет в этом опять струбцина.

Следующий шаг необходим для использования дрели, как токарного станка. Если вы не планируете просто зачищать дерево наждачной бумагой, то вам обязательно нужен подручник. Его тоже нужно закрепить на станину, и дать возможность двигаться вдоль детали. Как вы видите, все детали для токарного станка спокойно можно либо найти, либо сделать самому, при этом сэкономив не мало денег.

Пошаговая инструкция

Шаг 1. Основание (станина)

Направляющие я изготовил из бруса 50х50 мм, установив по краям проставки из фанеры толщиной 10 мм. Для получения расстояния чуть более 10 мм (буквально на несколько десяток мм) между направляющими я обернул кусочки фанеры бумагой

Для чего я это сделал будет понятно далее, мы еще вернемся к этому важному моменту. Брус скрепил саморезами по дереву, предварительно засверлив отверстия под них

Наглядный процесс изготовления я свел в галерею, листайте фото ниже:

Здесь и далее листайте галереи. Для каждого шага подготовлено много фото с дополнительными пояснениями

На проставки наклеиваю бумагу

Установка проставок

Здесь и далее листайте галереи. Для каждого шага подготовлено много фото с дополнительными пояснениями

Направляющие устанавливаем на ПВА клей и саморезы к основанию из ДСП. В основании предварительно надо сделать паз – при помощи сверла Форстнера 35 мм я просверлил два отверстия, а затем сделал два пропила лобзиком.

Заготовка из ДСП с пазом

Крепление ДСП

Направляющие для станка готовы

Заготовка из ДСП с пазом

Крепление для дрели я изготовил из обрезка доски лиственницы размером 90х151 мм. Отверстие под шейку сделайте по фактическому размеру вашей дрели, стандартный размер 43 мм. Надежную фиксацию дрели я сделал, выполнив отверстие вдоль толщины доски и установив туда болт М8. Удобно это делать на сверлильном станке, пусть даже самодельном. Как его сделать вы сможете узнать в этом . Для обеспечения горизонтального положения оси патрона надо изготовить подставки из обрезка бруса.

Крепление для дрели

Сверлю отверстие на 9

Лобзиком делаем прорезь

Крепление для дрели

Шаги 2 и 3. Изготовление передней и задней бабки

Шпиндель токарного станка я изготовил из шпильки М8, отрезав от нее 120 мм. Далее надо заточить один конец на УШМ, закрепив шпильку в шуруповерте. Также понадобится сделать из фанерных кругляшей и саморезов остальные элементы шпинделя.

Отрезаю шпильку с помощью УШМ

Заостряю торец шпильки

Коническая часть почти готова

Отрезаю шпильку с помощью УШМ

Шпиндель я установил на подшипники 608ZZ, которые можно купить в любом веломагазине – они устанавливаются в самокатах, роликовых коньках. Так как диаметр шпильки меньше внутреннего диаметра подшипника я при помощи эпоксидки заполнил профиль резьбы и отшлифовал эпоксидку. Теперь подшипники сидят плотно.

Предварительный монтаж подшипников показал заметный люфт

Исправляем люфт при помощи эпоксидной смолы

Шлифовка

Предварительный монтаж подшипников показал заметный люфт

Пиноль

Пиноль также изготовлена из шпильки М8, а барашковая ручка для него из обрезка дерева.

Пиноль

Разметка центров отверстий

Сверловка

Пиноль

Фиксаторы задней и передней бабок сделал из рейки 15х30, длиной 60 мм и шпилек М8 длиной 100 мм с мебельными врезными гайками. Шпильку и гайку можно заменить болтами М8х100.

Фиксатор

Установка врезных гаек

Вкручиваем шпильки М8, для надежности установив их на эпоксидный клей

Фиксатор

Корпусы бабок изготовлены из бруса 30х50; 45х90 мм и фанеры 10 мм

Подробно процесс описывать не буду – всё увидите в слайдах галереи ниже, но обращу внимание на деталь из фанеры. Она вставляется в паз основания – конструкция получилась надежной и жесткой

Именно для обеспечения легкого хода вдоль направляющих на первом шаге проставки были установлены с бумагой.

Корпус задней бабки

Сверлю отверстия под саморезы

Наношу клей

Корпус задней бабки

Отверстия под подшипники шпинделя и пиноли я сделал по месту, установив детали в направляющие основания.

Сверление отверстий под подшипники

Сверлю сквозное отверстие под шпильку пиноли

Аналогичные операции надо выполнить на задней бабке

Сверление отверстий под подшипники

Далее устанавливаем подшипники в переднюю бабку, а в заднюю подшипник и мебельную врезную гайку М8. Далее идет сборка элементов.

Монтаж подшипников 608ZZ

Установка мебельной гайки

Сборка с пинолью

Монтаж подшипников 608ZZ

Шаги 4 + 5. Подручник + Сборка

В конструкции подручника никаких особых хитростей нет – я изготовил его из фанеры толщиной 12 мм, отрезка от бруса 50х50х50 мм и небольшого металлического уголка, неведомо откуда у меня завалявшегося.

Подручник токарного станка по дереву

Крепление уголка

Сверлю отверстия на 10 по краям будущего паза

Подручник токарного станка по дереву

Если что-то осталось непонятным, пошаговую видео-инструкцию вы можете посмотреть на видео:

Осталось поделиться ссылкой на чертежи токарного станка с размерами в формате PDF для тех, кто решит повторить самоделку.

Сверлильный станок

При изготовлении стойки для закрепления сверлилки, необходимо понять принцип ее работы, и проявить фантазию при изготовлении отдельных ее узлов.

Вариант стойки № 1

Для примера, ниже приводится инструкция по изготовлению приспособления для дрели из простых подручных материалов.

Чтобы прикрепить сверлилку к салазкам, используются хомуты, под которые подкладывается резиновая прокладка.
Для поднимания и опускания подвижной части салазок, к которым крепится электроинструмент, применяется стойка с рычагом.
Для ограничения глубины сверления, под рычагом установлен регулируемый упор.
Неподвижная часть салазок прикреплена к трубе с помощью фланца.
Вертикальная и горизонтальная часть трубы соединяется угольником. Необходимо при соединении выдержать прямой угол. Вертикальная труба закрепляется во фланце, прикрученном к станине. Вместо трубы можно использовать “косынки” из ДСП, которые закрепляются к станине и к неподвижной части салазок при помощи евровинтов (конфирматов).
На подвижной площадке необходимо сделать 4 отверстия для хомутов, используемых для зажатия корпуса аппарата. Также на стороне, которая будет повернута к неподвижной части стойки, необходимо приклеить рейки. Для лучшего скольжения они смазываются парафином.
Для того, чтобы корпус аппарата не опускался, внизу можно установить 2 упора, как показано на рисунке.
Для выравнивания корпуса агрегата под прямым углом можно приклеить рейку необходимой толщины (толщина определяется методом подбора).
Направляющие в данной конструкции сделаны из алюминиевого профиля. Но можно их заменить и на шариковые (телескопические) направляющие, которые используются для установки ящиков в мебели. Задача направляющих – жесткое (без люфтов) и в то же время подвижное соединение частей стойки.
Чтобы собрать рычаг, и он при этом мог двигаться, гайку до упора затягивать не следует. Для фиксации гайки и предотвращения ее самопроизвольного откручивания применяется еще одна, которая прикручивается рядом.
Часть рычага, прикрепленная к подвижной площадке, на конце должна быть скругленной.
Если вам требуется, чтобы агрегат после сверления поднимался в верхнее положение, можно установить пружину, прикрепив один ее конец к подвижной площадке, а другой – к горизонтальной части трубы. Если пружина короткая, можно удлинить ее с помощью шнура.

Вариант стойки № 2

На рисунке ниже представлен еще один самодельный сверлильный станок, стойку для которого можно изготовить из толстой фанеры, а остальные части – из деревянного бруса.

Роль направляющей в сверлильном станке, сделанном из дрели, играет алюминиевый профиль. Но, если вы такой профиль не найдете, то заменить его можно на мебельные направляющие (телескопические).

Вариант стойки № 3

Если у вас в доме завалялся фотоувеличитель советских времен, то он может послужить основой для стойки под дрель. Данная конструкция уже имеет жесткие направляющие, а также зубчатый механизм, обеспечивающий вертикальное перемещение каретки по ним.

Вам потребуется лишь немного доработать конструкцию, приделав к каретке хомуты, а к регулятору высоты — удобные ручки.

Еще один способ сделать токарный станок самостоятельно

При наличии универсального верстака с ровной и прочной столешницей, можно обойтись без станины. В этом случае дрель при помощи струбцины с хомутом фиксируется на столе за шейку. Эта конструкция объединяет в себе и переднюю бабку, и привод вращения.

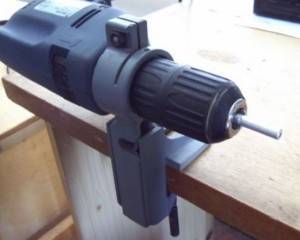

Вариант крепления дрели к столешнице

Напротив патрона, соосно устанавливается упор, играющий роль задней бабки. Его можно изготовить буквально из пары брусков и сточенного под конус регулировочного винта. Крепить приспособление можно струбциной. Если заготовка не очень массивная, такая конструкция вполне работоспособна.

Упор для центровки заготовки по оси

Подручником может стать брусок подходящего размера, опять же закрепленный струбциной. При наличии времени и материала – можно изготовить простой станок по дереву, размещенный на импровизированной станине.

Элементарный токарный станок из фанеры и нескольких брусков

На таком приспособлении можно вытачивать ручки для инструмента или дверей, набалдашники и балясины для перил, а так же другие декоративные элементы из дерева.

ВАЖНО! При изготовлении любой из описанных конструкций, необходимо взаимно отцентровать ось вращения шпинделя (патрона) и конусного упора задней бабки. И все же, лучше изготовить токарный станок согласно правилам

Оценив запасы исходных материалов – набросайте чертеж. Размеры и форму креплений подбирают согласно имеющейся в наличии электродрели, и предполагаемых размеров изготавливаемых изделий

И все же, лучше изготовить токарный станок согласно правилам. Оценив запасы исходных материалов – набросайте чертеж. Размеры и форму креплений подбирают согласно имеющейся в наличии электродрели, и предполагаемых размеров изготавливаемых изделий.

Чертеж размещения инструмента и центра на станине

У вас должна получиться жесткая самостоятельная конструкция, на которой не будет меняться взаимная центровка. Станина закрепляется на столе, а все остальные компоненты слажено перемещаются относительно направляющей.

На таком станке можно обрабатывать заготовки большого диаметра, только для этого надо приобрести или изготовить план шайбу с креплением в патрон дрели.

Общий вид токарного станка

Расположение на станине позволяет превратить ваше приспособление в токарный станок по металлу. Только обрабатывать болванки из стали все равно не получится.

А изготовить цилиндрические изделия из алюминиевых сплавов, бронзы или латуни – запросто.

Обратите внимание Если вы будете работать надфилем или наждачной бумагой, обернутой вокруг бруска – можно обойтись подручником. Для работы с настоящими резцами необходимо будет изготовить суппорт с винтовым механизмом подачи

Циркулярный станок из дрели

Чтобы сделать подобный станок в домашних условиях, потребуется иметь под рукой несколько брусков под ножки на упор параллельного типа, а также пару кусков фанеры, которые станут такой себе столешницей. Сначала потребуется проделать отверстия в фанере в местах, где будут закрепляться ножки. Чтобы быть более уверенным в надежности крепления, на места, где будут они закрепляться, лучше всего нанести немного эпоксидной смолы.

На следующем этапе производим установку ножек и с обратной стороны закрепляем их при помощи саморезов, после чего станок можно устанавливать на них. Теперь требуется в простом куске фанеры прямоугольной формы просверлить дырку при помощи коронки. Ее диаметр должен равняться аналогичному показателю патрона дрели. В принципе, не страшно, если он будет несколько больше, ведь все равно будет проводиться фиксация с применением болта. Данный элемент требуется закрепить под станочной столешницей. Лучше будет нанести разметку в месте выхода пильного диска. Эта деталь должна закрепляться саморезами с обратной стороны, и тут также для большей уверенности можно использовать эпоксидный клей.

Теперь следует вооружиться еще одной фанерой, что будет иметь габариты, аналогичные первому куску фанеры, и сделать такую же прорезь для выхода пильного диска. Также требуется проделать сквозное отверстие, которое будет соответствовать ширине бруска. Причем оно должно быть сделано под углом в 90 градусов от прошлой прорези. Оно будет предназначаться для параллельного упора. Получившуюся заготовку следует приклеить поверх первой фанеры.

Остается произвести монтаж дрели и надеть диск пилы. Для этого засовываем ее в заранее подготовленную деталь с дыркой круглой формы, что ранее была установлена под столешницей. Пильный диск должен быть закреплен на болте с помощью гайки, а на каждой стороне диска должно быть установлено по шайбе. После этого производится монтаж болта в дрели. Для финального закрепления закручивается саморез, проверяется надежность фиксации дрели. С обратной стороны она закрепляется при помощи пары хомутов.

Остается дело исключительно за последним. Для этого вставляется брусок в канавку, а с передней стороны под 90-градусным углом приклеивается ровный кусок фанеры, после чего параллельный упор закрепляется на столешнице. Обязательно сверху должен располагаться болт, чтобы после выставления упора можно было произвести его фиксацию.
