Напильник — что это за инструмент и его конструктивные составляющие
Для обработки металлических и деревянных заготовок используются разные инструменты. Главное предназначение напильников — стачивание верхнего слоя с металлических и деревянных заготовок. С конструкцией этого приспособления знакомы даже дети, так как инструмент представляет собой металлический многолезвийный брус разной формы с рукояткой. Для изготовления бруска используется сталь специальных марок — ШХ15 и У10А. Это стали, состоящие из 1,1-1,25% углерода, то есть с низким его содержанием. Наружная поверхность металлической части имеет насечки, посредством которых осуществляется шлифование поверхности.

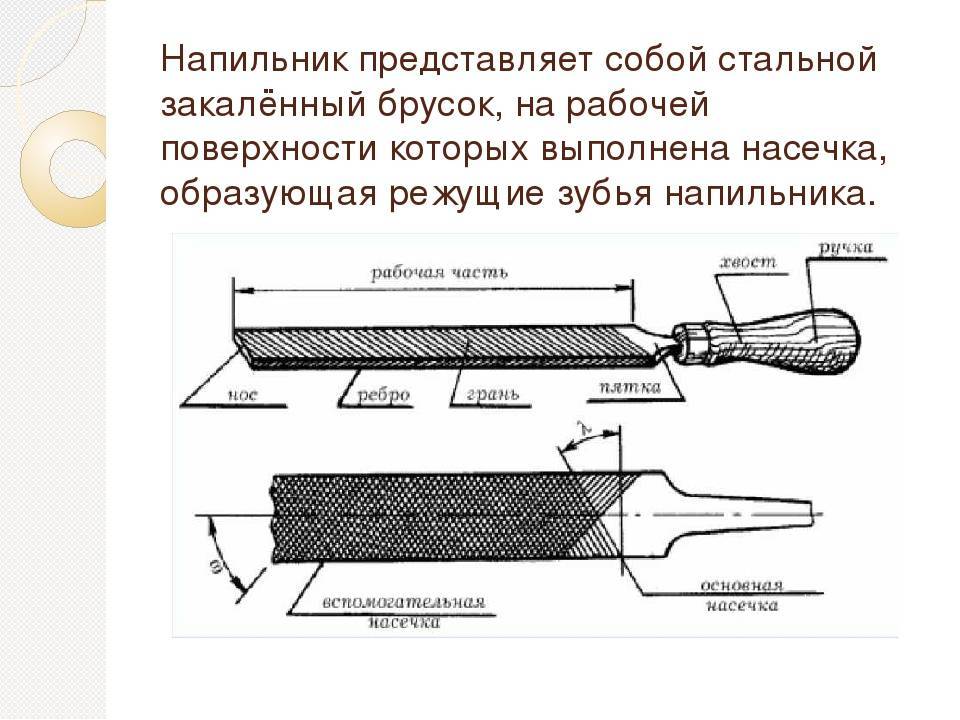

Главными конструктивными элементами приспособления являются:
- Стальной брус — может иметь прямоугольную, круглую, треугольную форму, на наружной поверхности которого наносятся насечки. Эти насечки представляют собой режущие грани, которыми выполняются действия по стачиванию слоя металла. Насечки образуют рифленую поверхность (многолезвийную часть), позволяющая получить высокую точность при обработке деталей
- Рукоятка — служит для управления инструментом. Для ее производства применяется древесина или пластик (очень редко встречаются металлические ручки). Современные напильники оснащаются рукоятками из фибергласса. Рукоятка крепится с металлическим брусом через хвостовик конусообразной формы. Если рукоятка выходит из строя, то ее можно заменить, что является одним из важнейших достоинств напильников

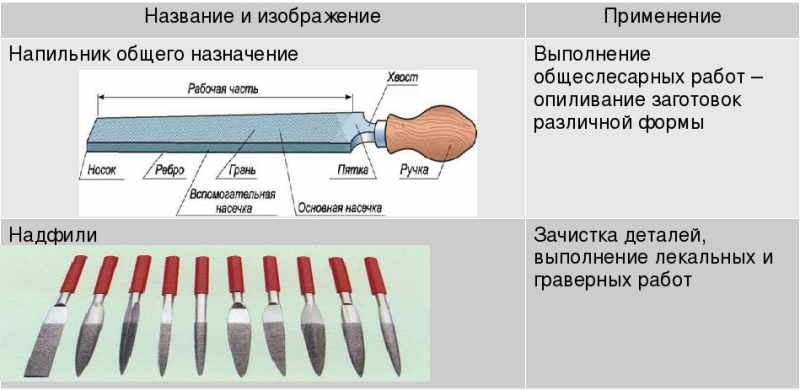

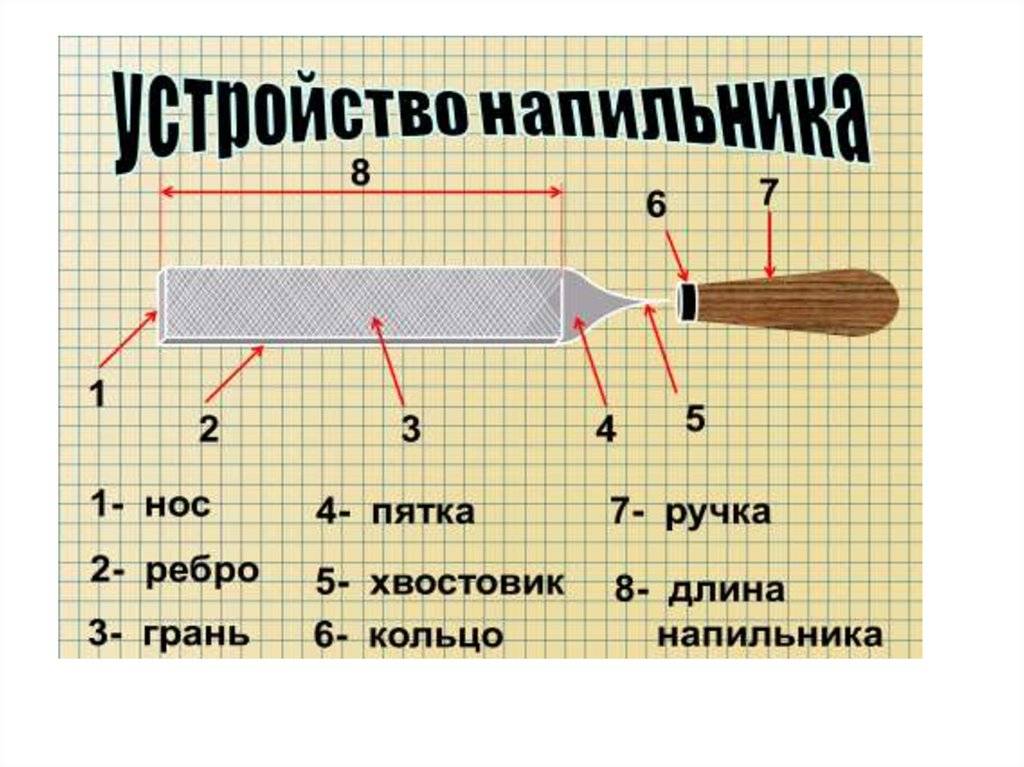

Если взглянуть на фото инструмента, то кроме основных конструктивных деталей, он состоит из множества вспомогательных элементов:
- Грани — насечки на рабочем основании инструмента. Именно они делают из отрезка металла напильник, применяющийся для выполнения целого ряда разных функций
- Ребра — боковые стороны металлического основания, на которых также присутствуют насечки. При помощи этих насечек можно выполнять отпиливание заготовок
- Носок — торец или передняя часть прибора. Она имеет тупую форму зауженного типа
- Пятка — тыльная часть, на которой отсутствуют насечки. Пятка соединяет полотно с хвостовиком
- Хвостовик — зауженная конусообразная часть, посредством которой к металлической части крепится рукоятка
Простейшая конструкция инструмента позволяет использовать его для решения следующих задач:
- Уменьшение граней различных деталей и заготовок, что выполняется с целью подгона их до необходимых размеров
- Удаление загрязнений и ржавчины с поверхности деталей и заготовок
- Заточка разных инструментов и оборудования
- Шлифовка деталей до соответствующих показателей шероховатости
- Отрезка заготовок — можно использовать в качестве режущего инструмента
- Выполнение фасок, шлицев, радиусов и канавок
Есть один секрет, который поможет каждому мастеру, когда необходимо получить отверстие нужного диаметра. Если под рукой нет сверла нужного диаметра, то получить соответствующий размер отверстия поможет круглый напильник. Для этого нужно просверлить предварительно отверстие такого диаметра, какое имеется в распоряжении сверло. После этого при помощи напильника осуществляется увеличение диаметра до нужного размера.
Изготовление напильников выполняется с соблюдением соответствующих требований. Эти требования предусматриваются ГОСТом 1465-80. Главное требование, предусматриваемое ГОСТом — это обеспечение высокой твердости металлического основания инструмента. Для достижения высоких прочностных параметров, металлическое основание подвергается термической обработке без отпуска. При этом достигается твердость инструмента, соответствующая значениям не менее 54-58 HRC.
Это интересно! Пилочка для ногтей — это ближайший родственник столярного напильника. Инструменты предназначены для выполнения схожих действий, но при этом выполняется обработка разных видов материалов.
Ручка на инструмент своими руками
Часто на напильниках из строя входит деревянная рукоятка. Причинами того является воздействие неблагоприятных условий — ультрафиолет и вода. Если после покупки инструмента не покрыть деревянную ручку защитным слоем краски или лака, то прослужит рукоятка не долго. Все зависит от частоты пользования инструментом, а также его хранения.
Если нужно сделать новую рукоятку на напильник, то для этого не понадобится обращаться за помощью к токарю или фрезеровщику. Изготовить ее можно самостоятельно без специального оборудования:
- Взять круглую деревянную заготовку. В качестве заготовки можно использовать держак от садового инвентаря
- Разметить отрезок длины по 10-15 см, что зависит от размера вашей руки. После разметки, необходимо отпилить отрезок
- Приступить к обработке получившейся заготовки. Для чего понадобится наждачная бумага и напильники. Самостоятельно обработать заготовку так, чтобы получилось изделие, схожее с рукояткой
- Сделать это вполне реально, но если есть возможность, то проще и быстрее изготовить ручку на деревообрабатывающем станке
- Изготовить металлическое кольцо, которое выступает в качество ограничителя, препятствующего разрушению деревянной рукоятки при забивании в нее хвостовика напильника. Сделать металлическое кольцо можно из трубки подходящего диаметра
- Перед тем, как продолжить сборку инструмента, полученные заготовки необходимо обработать морилкой, а после этого вскрыть лаком
- Установить кольцо на торцевую часть рукоятки. Чтобы кольцо стало плотно, и в процессе эксплуатации инструмента не соскакивало, необходимо предварительно место соединения обработать клеем (рекомендуется использовать эпоксидный клей)
- Чтобы установить напильник внутрь рукоятки, предварительно следует высверлить отверстие. Длина отверстия должна равняться расстоянию хвостовой части. Диаметр сверла, используемого для сверления отверстия, должен равняться размеру средней части хвостовика. Если взять сверло меньшего диаметра, чем средняя часть, то при забивании хвостовика, деревянная ручка может треснуть
- В полученное отверстие можно установить хвостовик напильника, предварительно заполнив его эпоксидным клеем
- Теперь необходимо при помощи молотка посадить напильник плотно до полного вхождения хвостовика в отверстие. Причем удары молотком нужно наносить не сильно, так как высока вероятность того, что полотно может повредиться
Теперь нужно оставить инструмент на сутки, пока застынет клей. После этого можно приступать к эксплуатации уже исправного полноценного инструмента. Ниже на видео показан детальный процесс, как изготовить деревянную рукоятку на напильник.
Виды напильников и их назначение
По этому признаку выделяют:
- 1-й класс. Это «драчёвые», используются при слесарных работах — для грубой и точной обработки металла. Номера насечек №0 и №1.
- 2-й – «личневые», их назначение — чистовая отделка, насечки №2 и №3.
- 3-й, 4-й, 5-й и 6-й классы с насечкой №4 и №5. У них название «бархатные», ими выполняют ювелирную отделку изделия.
- Спецназначения — способные формировать сложную геометрию;
- Надфили – для работ на малых площадях;
- Рашпили – ориентированные на работы с деревом и пластмассами;
- Машинные и ленточные скомпонованные с двигателями.
Виды напильника по форме
Формы рабочей части слесарные напильники классифицируются как типы:
- А – плоский, похожие на сплющенный прямоугольник;
- Б – плоские с узким носом;
- В – четырёхгранный (квадратный);
- Д – круглые сечения;
- Е- полукруглые (второе имя «овальные напильники»);
- Ж — ромбические;
- З – трёхгранный (другое название треугольный (имеют ещё название «ножовочные напильники») с сечением равностороннего или тупоугольного треугольника.
Тип «напильник речной» в классификации отсутствует.

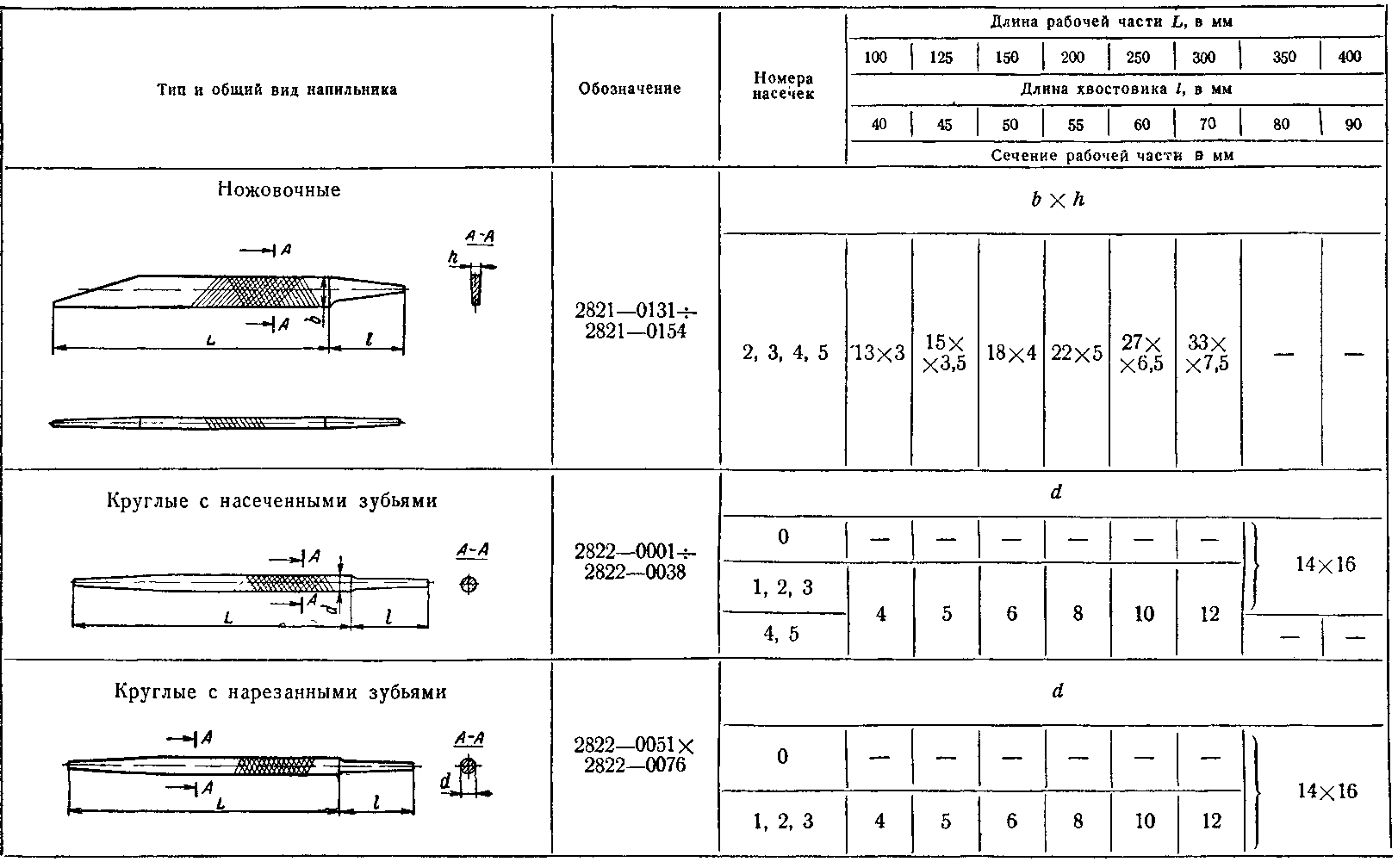

Рабочая часть напильника варьируется по длине от 100 мм до 400 мм.
Виды и размер насечек
Международная практика применяет «качественную классификацию», учитывающую, сколько зубцов умещается на одном сантиметре длины рабочего полотна. Они формируются на болванке-заготовке.
Разные типы напильников имеют отличающиеся насечки. По их различию маркировка выполняется номерами по классам от 0 до 5.
Драчёвые №0 и №1 за одно рабочее движение сдирают слой металла толщиной 0,1 – 0,2 мм. Их не рекомендуется использовать при работе с твёрдыми материалами.
№2 и №3, называемые «Личными», одним проходом удаляют стружку 0,02 – 0,03 мм. Они участвуют в тонких работах и отделке деталей из мягких сталей.
Напильник с мелкой насечкой («Бархатный») №4 и №5 снимают материал на толщину 0,025 мм – 0,01 мм. Применяются для финишной полировки поверхности.
Чаще на изделие наносится двойная перекрёстная насечка. Дополнительная мелкая наносится поверх глубокой основной. Их направления составляют угол 70 градусов с продольной осью. Двойной ряд не только лучше и быстрее обдирает слой металла, но и измельчает стружку.
Точечная насечка называется «рашпильной». Она формируется фрезерно-дуговым способом. Отношение высоты зуба к её шагу должно быть не меньше 0,5.
Насечка у плоского напильника находится на грани и на ребре.
Материал напильника
Напильники изготавливают из углеродистой инструментальной стали. Используются марки: У10, У12, У13, ШХ15, содержащие от 1 до 1,5 % углерода. Этот металл обладает повышенной твёрдостью. Сталь ШХ15, кроме того, содержит добавку марганца в количестве примерно 0,2-0,4 %, хрома — не более 1,5 %. Это обеспечивает конечному продукту необходимую износостойкость.
Высокие механические качества напильнику обусловлены не только выбором марки стали, но и соответствующим режимом термообработки. Изготовленный инструмент проходит термообработку при определённой температуре по временному графику. Рабочая поверхность проходит закалку без отпуска.
Виды насечек на инструментах и что они обозначают
Размер насечек на напильниках взаимосвязан с таким немаловажным параметром, как длина рабочей части. Приборы с крупными зубьями используются в случае необходимости удаления большого слоя металла. После такой обработки поверхность становится грубой, поэтому нуждается в дополнительной обработке перед окрашиванием. Для снятия небольшого количества металла, применяются приборы с мелкой насечкой. После проведения работ напильниками с мелкой насечкой получается более качественная поверхность.

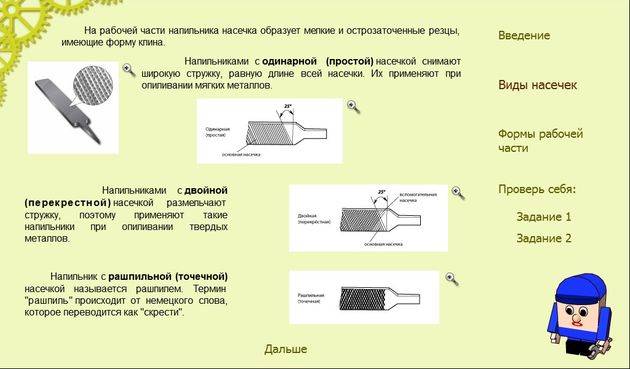

Насечки или лезвия на поверхности металлической части инструмента бывают разных видов. Самая распространенная классификация насечек — по внешнему виду. Они бывают двойными и одинарными.
- Одинарные — отличаются тем, что линии на поверхности металлической заготовки нанесены только в одну сторону. Используются инструменты с одинарной или простой насечкой для работы с мягкими металлами, а также древесиной, пластиком и т.п. Эффективность применения приборов наблюдается при затачивании ножовок по древесине
- Двойные или перекрестные — по названию понятно, что насечки на приборе нанесены в две стороны, тем самым образуя между линиями фигуру в виде ромба. Двойная насечка отличается высокой эффективностью, а также скоростью выполнения работы. Наличие двух насечек способствует не только снятию слоя металла, но еще и перемалывания стружки в металлическую пыль. Приборы с таким рабочим профилем используются для обработки твердых видов металлов — чугун, бронза и сталь
Кроме одинарных и двойных видов насечек на напильниках, встречаются и другие разновидности
Мало кто знает об этом, и для чего они предназначаются, поэтому уделим внимание этому вопросу
- Крестовые — то же самое, что и двойная насечка. Некоторые источники называют ее двойной или перекрестной, а другие используют название «крестовая». Многим известно, что двойная насечка состоит из двух перекрестно расположенных линий, но мало кто знает о том, под каким углом они находятся. Главная насечка наносится под углом 70-80 градусов, а дополнительная имеет угол расположения 55 градусов
- Точечные — отличаются тем, что насечка имеет форму заусениц небольшого размера. Такая форма режущих частей является идеальной при обработке мягких материалов, а точнее древесины, кожи, резины и т.п.
- Фрезерно-дуговые — специальная форма насечки, посредством которой достигается высокая производительность с качественной обработкой материалов. Используются напильники с такой формой режущей части для работы с цветными металлами и древесиной
Кроме разновидностей напильников по форме режущей части, они также классифицируются по такому признаку, как размер насечек или зубьев. Инструменты выпускаются с разными размерами зубьев, но с обязательным соблюдением соответствующих стандартов.
Это интересно! Знаете ли Вы, что из старого и ненужного напильника можно сделать нож. Инструкция по изготовлению ножа из напильника подробно описана в этом материале.
Отличие напильника от рашпиля и надфиля
Среди многочисленных вариантов существуют два своеобразных типа. Внешне они повторяют номенклатуру напильников. Но есть и принципиальные отличия.
Рашпиль
У него большая длина и крупная точечная насечка. Им, в основном, обрабатывают большие изделия из дерева, пластика и жёсткой резины. Существуют общего назначения и специализированные – для обувщиков и обдирки копыт лошадей перед их подковкой. Сфера применения определяется геометрическими очертаниями. Для их изготовления не требуется сталь дорогих марок.
Надфиль
У этого инструмента небольшие размеры, рабочая длина 80, 120, 160 мм. Его характеристики прописаны в ГОСТ 1513-77. Он служит для выполнения гравировки и в ювелирном деле. Инструмент удобен в тех местах, где затруднён доступ.
ГОСТ 1513-77 Надфили. Технические условия
1 файл 275.88 KB
Всего по внешнему виду различают 11 подгрупп. Изготавливают надфили из различных марок углеродистой стали, в том числе с рабочей частью, покрытой алмазной крошкой.
Существует разновидность, называемая «рифель». Этот инструмент имеет изогнутую форму рабочей части. Его изготавливают из магнитосодержащих сплавов. Благодаря этому свойству, при опиловке ювелирных изделий железные опилки примагничиваются к стали и отделяются от драгоценных металлов.
Напильник – один из старейших рабочих инструментов человека. Его универсальность в умелых руках позволяет мастеру выполнить почти любую работу. И в домашней мастерской, и на производстве, необходимо иметь набор как можно большего количества различных типоразмеров.
Напильники
Лезвие напильника, как правило, изготавливается из прочной инструментальной стали, некоторые модели имеют насечку с алмазным напылением для обработки очень твердых металлов. Обычно алмазный напильник стоит дороже модели со стандартными металлическими зубцами. Крупные модели имеют эргономичную рукоятку из древесины или пластика.
В арсенале полезно иметь напильники разного типа, также полезным будет приобрести набор напильников, удовлетворяющий ваши нужды.
Разновидности напильников
Существует несколько классификаций напильников. Рассмотрим самые основные из них.
По форме сечения все напильники делятся на несколько групп:
- напильник плоский
- напильник круглый
- напильник квадратный
- напильник трехгранный
- напильник ножовочный
Плоские напильники применяются для обтачивания плоских и выгнутых поверхностей снаружи и внутри. Самый популярный тип.
Круглый напильник для обработки отверстий и круглых углублений.
Квадратный – для пазов, отверстий в форме квадрата и прямоугольника.
Трехгранный напильник используется обычно для обтачивания внутренних углов.
Ножовочный (или ножевидный) принадлежит к особой группе и имеет треугольную вытянутую форму, расширяющуюся кверху. Используется для обработки наклонных пазов.
По насечкам:
- Драчевый напильник – предназначен для грубого снятия слоя, эффективен в работе с древесиной или металлом для снятия ржавчины.
- Личный – самый часто использующийся вариант, применяется повсеместно в столярном и слесарном деле, а также в быту. Качественно удаляет верхний слой с поверхности любого материала.
- Бархатный напильник – имеет самые мелкие зубцы и применяется для чистовой шлифовки.
Ключевые параметры при выборе напильникаНазначение. Данная характеристика показывает, для обработки какого материала предназначен напильник.
- Для работ по дереву существуют специальные напильники – рашпили, по форме полотна могут быть плоскими и круглыми. Используются для грубой обработки изделий из дерева.
- Также есть напильник надфиль. Это меньший по размеру напильник, использующийся в мелких работах по заточке. Он тоже может быть разной формы: овальный, прямоугольный, треугольный и др., и с насечками разного типа.
- Напильники общего назначения могут обрабатывать разные материалы: от металла до пластмассы.
- Инструмент специального назначения используется в профессиональной сфере на производстве и для ручной обтачки в быту или в мастерской они не подходят.
Длина рабочей части. Длинные напильники (20-40 см) более удобны в работе, так как увеличивается шаг и амплитуда движений более свободная. Благодаря этому обработка детали происходит быстрее. Но для работы с мелкими заготовками или обтачивания труднодоступных мест удобнее будет маленький и узкий инструмент.
