ТВШ-3 (ТВ-3) Школьный токарный станок
Станок токарный учебный ТВШ-3 (ТВ-3) — модернизированный ТВШ-2.
Производители токарно-винторезного станка модели ТВШ-3 — Энгельсский техникум, ТКН, Верхнетуринский машиностроительный завод.
ТВШ-3 (ТВ-3) первые школьные токарно-винторезные станки, выпущенные в 60-х годах прошлого века. Судя по всему, за основу конструкции автомобиля была взята машина немецкого производства. В 1970-е годы на смену модели ТВШ-3 пришел более совершенный токарно-винторезный станок — ТВ-4.

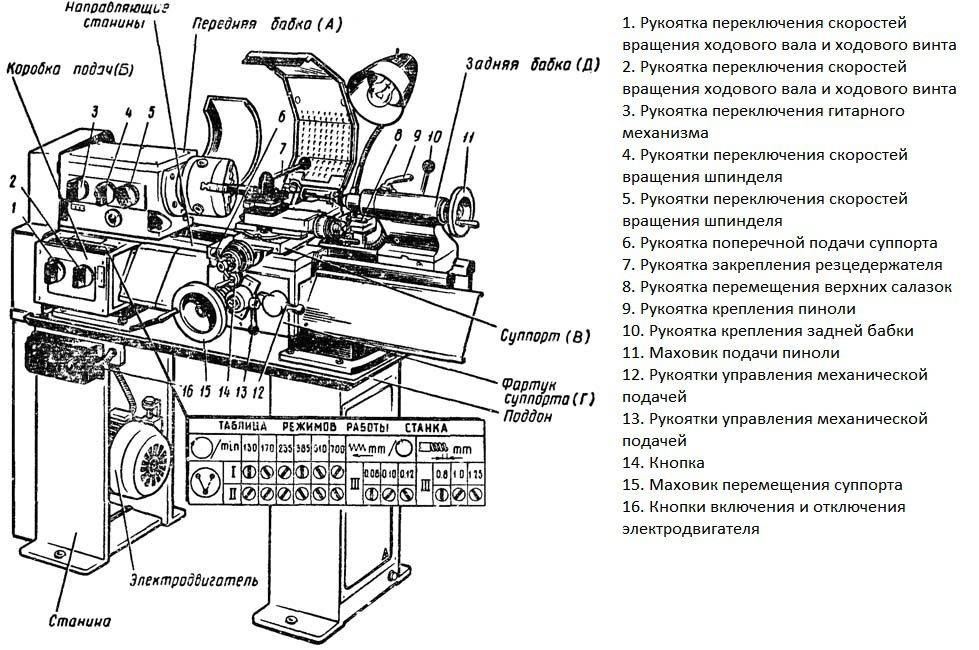

Общий вид токарно-винторезного станка ТВШ-3
Ранний выпуск универсального токарно-винторезного станка ТВШ-3.

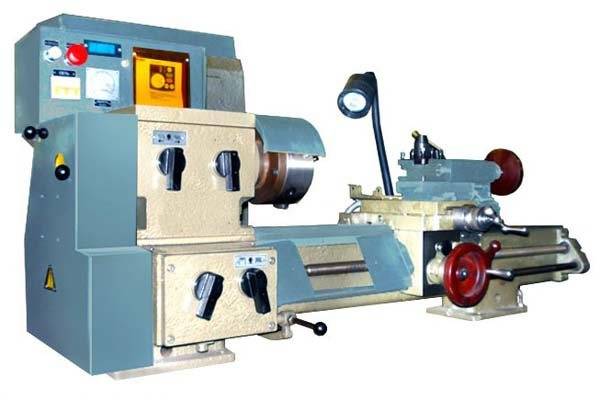

Универсальный токарно-винторезный станок новейшего производства ТВШ-3.
Старые советские модели станков по дереву и металлу
Советское оборудование все еще эксплуатируется на производстве. Некоторые принципиально предпочитают оборудовать домашние мастерские агрегатами из СССР.
Важно!
На советское оборудование иногда проблемно найти оснастку или комплектующие в случае поломки.

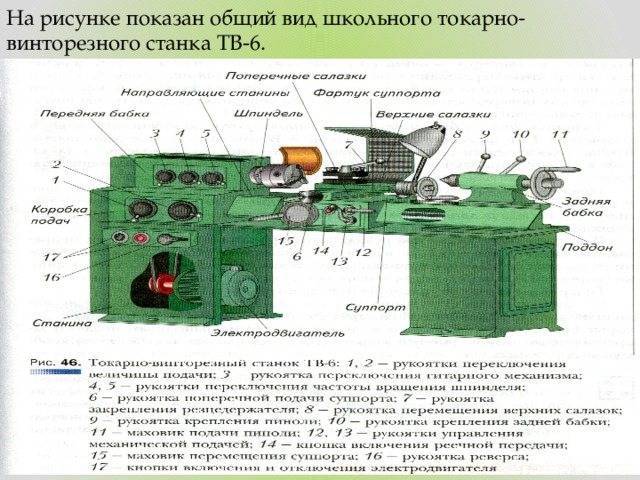

Токарно-винторезный станок ТВ-6
Появился на рынке в 80-х годах. Применяется в основном для обучения будущих токарей в мастерских и учебных центрах. Позволяет выполнять базовые операции.
Характеристики:
- Диаметр шпинделя — 12 мм.
- Частота вращения шпинделя — 130-170 об./мин.
- Расстояние между центрами — 350 мм.
- Максимальная длина обработки — 300 мм.
Токарные станки Универсал 2 и Универсал 3
Настольные станки (токарный станок универсал 2 и токарный станок универсал 3)для изготовления мелких деталей . Возможно выполнение большинства токарных работ. Максимальный диаметр и длина заготовки — 12,5 см и 18 см.
Токарный станок ТШ-3
Токарный станок ТШ-3 выполняет функцию точильного и шлифовального агрегата. Пригоден к эксплуатации в домашней мастерской и промышленных целях. Кроме классических токарных работ, агрегат пригоден для финишной шлифовки изделий и заточки режущих, а также слесарных инструментов.
1Е61М, 1Е61ПМ, 1Е61ВМ токарно-винторезные станки
Относятся к специальным станкам, обеспечивающим более высокую точность обработки. Все три модификации относятся к токарно-винторезной группе с высотой над центрами 175 мм.
Диаметр обрабатываемого прутка не превышает 32 мм. Максимальное расстояние перемещения суппорта составляет 200 мм.
Токарно-винторезный станок 1М63Н
Многофункциональный агрегат, предназначенный для выполнения всех типов токарных операций. Данная модель позволяет также работать с коническими поверхностями и нарезать многозаходные резьбы.
Буква Н в маркировке говорит о способности получить размеры нормальной точности. Возможна установка дополнительной оснастки при работе с крупногабаритными заготовками.
Токарно-револьверный станок 1341
Токарно-револьверный станок позволяет выполнять обработку с использованием нескольких инструментов одновременно. Доступные операции:
- Обработка наружных и внутренних поверхностей.
- Нарезка резьбы.
- Сверловка, зенкование, развертывание.
- Работа с фасонными поверхностями.
Обработка выполняется в автоматическом и полуавтоматическом режиме. Возможно изготовление деталей из прутка и штучных заготовок.
Токарно-винторезный станок 1Н65
Усовершенствованная модификация агрегата 1М65. Возможна обработка цилиндрических и конических деталей, а также сложных фасонных поверхностей.
Технические характеристики:
- Высота центра над станиной и суппортом — 500 и 325 мм.
- Диаметр шпинделя — 128 мм.
- Максимальный вес заготовки — 5 т.
- Максимальный диаметр заготовки в кулачках — 870 мм.
Токарно-винторезный станок 1М63
Разработан в 50-х годах для обработки заготовок из разного металла. По тем временам это был агрегат с уникальными характеристиками, и его закупали крупные промышленные предприятия. Он обеспечивал высокое качество и точность обработки при точении изделий любой сложности.
Станок токарно-винторезный 1А616
Агрегат выпущен в 50-х годах прошлого века. В ту эпоху технические характеристики были одними из лучших. На многих предприятиях станок успешно используется по сей день.
Оборудование предназначено для широкого спектра работ с небольшими заготовками. Буква А говорит про особо высокую точность обработки. Возможно нарезание модульной, дюймовой, питчевой резьбы без перестройки кинематики.
Токарный школьный станок ТВ-4
Разрабатывался для обучения токарному делу в школьных мастерских и учебных центрах. Универсальный станок, пригодный для выполнения базовых токарных операций. Имеет небольшой вес и габариты, из-за чего пользуется популярностью в домашних мастерских.
Токарный станок по металлу Школьник ТВ-7
Станок с ручным управлением, предназначен для обработки заготовок 100-300 мм. Поддерживает четыре скоростных режима. Позволяет выполнять базовые операции — наружное точение, расточка, нарезка метрической резьбы, обработка торца, сверление отверстий. Назначение — практическое обучение будущих токарей.
Настольный токарный станок по металлу ТВ-16
Станок с малыми габаритами для выполнения операций средней сложности. Доступно сверление отверстий, нарезка резьбы, наружное точение, расточка.
Параметры:
- Расстояние между центрами — 250 мм.
- Максимальный диаметр заготовки над станиной — 160 мм.
- Диаметр отверстия шпинделя — 18 мм.
- Мощность — 0,4-0,5 кВт.
Любительское оборудование
Обработка деталей на ТВС под любительские потребности невозможна, когда в вашем распоряжении 1-2 резца. Творческая работа непредсказуемо затянется, если придётся самостоятельно подыскивать ремни, шестерни или валы. Ремонтопригодность и комплектация – основные моменты, заслуживающие внимания пользователя токарного оборудования начального уровня.
1. Калибр СТМН-550/350 – от 41 000 руб.
Лёгкий и компактный станок начального класса позволяет выполнять весь спектр работ «взрослых» моделей. Сборка и настройка в соответствии с инструкцией гарантируют точность работы. Предварительная подготовка заготовки, съём стружки не более 0.2 мм за один проход, ТО через каждые 50 часов работы положительно сказывается на состоянии оборудования. Вплоть до того, что рабочий ресурс может превысить заявленные производителем 3 года. Личный «краш-тест» с увеличением нагрузки сверх рекомендованной, привел к отключению двигателя. Так электронная система защиты предотвращает чрезмерный износ пластиковых шестерёнок и выгорание обмоток электромотора.
| Характеристика | Значение |
|---|---|
| Допустимый диаметр обрабатываемой заготовки над станиной, мм | 180 |
| Расстояние между центрами, мм | 350 |
| Диаметр сквозного отверстия шпинделя, мм | 20 |
| Частота оборотов, об/мин | 0 — 2500 |
| Вес, кг | 40 |
| Особенности базовой комплектации |
|
| Родина бренда/страна производитель | Россия/ Китай |
На следующем видео автор рассказывает о впечатлениях работы на этом станке. Так же поделился о своих небольших доработках, которые сделал за время владения агрегатом:
2. Кратон MML-01 – от 52 169 руб.
Очередная вариация увлекательного конструктора на тему ТВС российско-китайского производства. Станок получил известность за счёт коллекции резцов, набора шестерёнок для настройки автоподачи суппорта и ремонтопригодности. По мере сборки оборудования необходимо удалять с деталей консервирующий состав. Соблюдайте рекомендованную периодичность нанесения смазки и периодически проверяйте положение деталей привода. До первого запуска под нагрузкой имеет смысл разобрать корпус передней бабки и надёжно затянуть винт крепления вилки, меняющей положение шестерёнок первичного вала. Эта простая операция убережёт вас от серьёзных последствий, вызванных попаданием выкрутившейся мелочёвки в жерла работающего механизма. Косяк этого ТВС — пластиковые шестерни, которые ломаются при неаккуратной эксплуатации. Проблема решается заменой на чугунные.
| Характеристика | Значение |
|---|---|
| Допустимый диаметр обрабатываемой заготовки над станиной, мм | 180 |
| Расстояние между центрами, мм | 300 |
| Диаметр сквозного отверстия шпинделя, мм | 16 |
| Частота оборотов, об/мин | 50 — 2500 |
| Вес, кг | 38 |
| Особенности базовой комплектации |
|
| Разработка/ производство | Россия/ Китай |
Привожу видео — отзыв владельца этого аппарата после месяца эксплуатации. Автор поделился полезными мелкими доработками:
3. Корвет 402 – от 77 529 руб.
Несмотря на некоторое сходство тактико-технических характеристик, воронежский Энкор выделяется на фоне других лёгких ТВС, произведённых в КНР. О чем честно сообщается пользователю на первой странице инструкции. Среди прочих отличий я отмечу удлинённую базу и качественные комплектующие. Благодаря чему рекомендованная глубина съёма стружки составляет 0.2 мм, максимальная 0.3 мм. Ни у одного станка, из числа ближайших аналогов, нет такой возможности. Увеличенные габариты рабочей зоны и настоящие 0.75 кВт однофазного двигателя, в полной мере покрывают потребности домашнего мастера. Большой вес снижает вибрацию и увеличивает устойчивость настольного станка.
| Характеристика | Значение |
|---|---|
| Допустимый диаметр обрабатываемой заготовки над станиной, мм | 220 |
| Расстояние между центрами, мм | 500 |
| Диаметр сквозного отверстия шпинделя, мм | 20 |
| Частота оборотов, об/мин | 100, 250, 350, 500, 900, 1800 |
| Вес, кг | 105 |
| Особенности базовой комплектации |
|
| Разработка/ производство | Россия/ Китай |
Вот обзор этого станка. Приводятся ТТХ агрегата, продемонстрирован его функционал:
https://youtube.com/watch?v=7Ltp3drNlyg

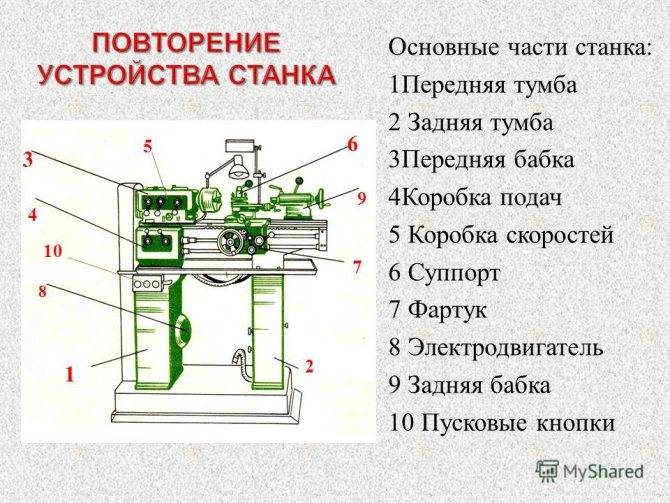

Особенности конструкции
Следует дополнить описание особенностями конструкции токарно винторезного станка 165. Центр жесткости — двухтумбовое основание, выполненное технологией отливки из чугуна. Для повышения прочности стенки снабжены наклонными ребрами. Другие элементы, обеспечивающие точность обработки даже при высоких скоростях резания:
- станина с направляющими особой формы из каленого металла;
- каретка с возможностью установки широкого ассортимента инструментов, резцов большого сечения;
- конструкция шпинделя;
- привод высокой мощности.
Для гарантированной стабильности параметров обработки в течение долговременной эксплуатации — применяются надежные материалы с высокой устойчивостью к износу. Для изготовления ходового вала, ходового винта, зубчатых колес — использована инструментальная сталь. Детали оборудования проходят процесс закаливания, поверхности шлифуются для достижения высокой точности соединений.
Для обеспечения возможности обточки протяженных конусов — суппорт модели имеет специальную конструкцию. Его верхний блок — смещается от привода. Это позволяет работать по конусным поверхностям как протяженной, так и малой длины.
Зубчатые колеса — осуществляют управление величинами подач, а также отвечают за настройку шага нарезки резьбы. Управление системой привычно, для установки отдельных величин используется дополнительная настройка гитары с заменяемыми шестернями.
Для большинства типов резьб — достаточно использовать возможности закрытого узла подач. Для манипуляций с нестандартными типами нарезки — используются сменные зубчатые колеса, поставляемые в комплекте с оборудованием.
Пиноль задней бабки имеет значительный диаметр (120 мм), удобно смещается при помощи маховика, фиксируется при помощи рукоятки. Весь блок может смещаться в обе стороны от базовой оси в поперечном направлении.
Схема управления, представленная в руководстве по эксплуатации — привычна для квалифицированных токарей. Переключение режимов осуществляется установкой положения рукояток, стандартные наборы настроек — приводятся непосредственно на корпусе установки.
Модель 165 обеспечивает класс точности обработки Н с конечной классом шероховатости поверхности после точения V6.
Схема электрическая принципиальная
В оборудовании применяются схемы, работающие на пониженном напряжении 24В. В электросхеме нет трансформатора, понижение параметров выполняется при помощи однофазного диодного моста.
Второй контур сниженного напряжения в 110В — запитывается через понижающий трансформатор. Для питания маломощных потребителей 24В предусмотрен отдельный трансформатор. Он подает напряжение на лампы освещения. Расположенные на гибкой штанге, они позволяют удобно освещать рабочую область.
Задача, которую выполняют электросхемы электрическая схема токарного станка — заключена в преобразовании параметрики главного источника энергопитания в необходимые для управления используемыми в станке 165 двигателями. Устройство подключается к трехфазной сети 380В.
Все элементы электрической системы монтируется в нише передней бабки. Реализовано кнопочное управление работой электрохозяйства станка. В документации к оборудованию, паспорте по эксплуатации, приводятся необходимые процедуры периодической проверки, обслуживания, планового и регулярного — для отдельных частей электросхемы станка. Паспорт также четко описывает типы примененных плавких предохранителей и перечисляет места их установки.
Токарно винторезный 165 присоединяется к электросети трехфазной 380В обязательно с использованием вводного автомата УЗО. Подводящие кабели должны иметь сечение жилы не менее 10 кв.мм.
ТВ-7 Школьный токарный станок
Производителем станка ТВ-7 являлся — Ростовский завод малогабаритного станочного оборудования МАГСО, КомТех-Плюс.
Учебный токарно-винторезный станок ТВ-7 отличается от станка модели ТВ-6 и ТВ-6М конструкцией передней бабки и коробки скоростей. В станке модели ТВ-7 скорости переключаются переброской приводного ремня и при помощи двухскоростной понижающей коробки. Начиная с этой модели станка учебные станки этой серии получили дополнительно три подачи и три метрических резьбы.
Скорость вращения шпинделя переключается переброской ремней, поэтому исчезли две рукоятки на шпиндельной бабке.
Начиная с модели станка ТВ-7, школьные станки получили 8 подач и научились резать целых 6 резьб.
Фото токарно-винторезного станка ТВ-7
Фото токарно-винторезного станка ТВ-7
Фото токарно-винторезного станка ТВ-7
Основные технические характеристики станка ТВ-4
| Наименование параметра | ТВ-4 | ТВ-6 | ТВ-7 |
| Основные параметры станка | |||
| Класс точности | Н | Н | Н |
| Наибольший диаметр заготовки над станиной, мм | 200 | 200 | 220 |
| Наибольший диаметр заготовки над суппортом, мм | 125 | 80 | 100 |
| Высота центров над плоскими направляющими станины, мм | 108 | 108 | 120 |
| Наибольшая длина заготовки в центрах (РМЦ), мм | 350 | 350 | 330 |
| Наибольшая длина заготовки в патроне, мм | 310 | ||
| Наибольшая длина обтачивания, мм | 300 | 300 | 300 |
| Наибольшая высота держателя резца, мм | 10 х 12 | 12 х 12 | 16 х 16 |
| Высота от опорной поверхности резца до линии центров, мм | 12 | 12 | |
| Наибольшее расстояние от оси центров до кромки резцедержателя, мм | 78 | 78 | |
| Шпиндель | |||
| Диаметр сквозного отверстия в шпинделе, мм | 16 | 18 | |
| Наибольший диаметр прутка, мм | 15 | 12 | |
| Конус Морзе шпинделя | №2 | №3 | №3 |
| Число ступеней частот прямого вращения шпинделя | 6 | 6 | 8 |
| Частота прямого вращения шпинделя, об/мин | 120, 160, 230, 375, 500, 710 | 130, 170, 235, 385, 510, 700 | 60..1000 |
| Число ступеней частот обратного вращения шпинделя | 6 | 6 | 8 |
| Частота обратного вращения шпинделя, об/мин | 120, 160, 230, 375, 500, 710 | 130, 170, 235, 385, 510, 700 | 60..1000 |
| Торможение шпинделя | нет | нет | нет |
| Блокировка рукояток | нет | нет | нет |
| Суппорт. Подачи | |||
| Наибольшее продольное перемещение суппорта, мм | 300 | 300 | 260 |
| Перемещение суппорта продольное на одно деление лимба, мм | 0,5 | 0,25 | 0,25 |
| Наибольшее поперечное перемещение суппорта, мм | 100 | 100 | |
| Перемещение суппорта поперечное на одно деление лимба, мм | 0,025 | 0,025 | 0,025 |
| Наибольшее перемещение резцовых салазок, мм | 50 | 85 | 85 |
| Перемещение резцовых салазок на одно деление лимба, мм | 0,025 | 0,025 | 0,025 |
| Угол поворота резцовых салазок, град | ±45° | ±45° | ±40° |
| Число ступеней продольных подач суппорта | 3 | 3 | 8 |
| Пределы продольных рабочих подач суппорта, мм/об | 0,08; 0,1; 0,12 | 0,08; 0,1; 0,12 | 0,1; 0,12; 0,15; 0,16; 0,18; 0,20; 0,24; 0,32 |
| Пределы рабочих поперечных подач суппорта, мм/об | нет | нет | нет |
| Количество нарезаемых резьб метрических | 3 | 3 | 6 |
| Пределы шагов нарезаемых резьб метрических, мм | 0,8; 1,0; 1,25 | 0,8; 1,0; 1,25 | 0,8; 1,0; 1,25; 1,5; 2,0; 2,5 |
| Пределы шагов нарезаемых резьб дюймовых | нет | нет | нет |
| Пределы шагов нарезаемых резьб модульных | нет | нет | нет |
| Пределы шагов нарезаемых резьб питчевых | нет | нет | нет |
| Задняя бабка | |||
| Конус Морзе задней бабки | №2 | №2 | №2 |
| Наибольшее перемещение пиноли, мм | 65 | 65 | 65 |
| Электрооборудование | |||
| Электродвигатель главного привода, кВт | 1,0 | 1,1 | 1,1 |
| Габариты и масса станка | |||
| Габариты станка (длина ширина высота), мм | 1440 х 470 х 1020 | 1100 х 470 х 110 | 1050 х 535 х 1200 |
| Масса станка, кг | 280 | 300 | 400 |
Технические характеристики
Основными показателями, влияющими в первую очередь на выбор данной модели, являются:
- Класс точности: Н.
- Допустимый диаметр заготовки: до 220 мм над станиной или до 100 мм над суппортом.
- Длина заготовки максимальная: 500 мм для установки в патроне или 525 для центров.
- Габариты резцедержателя: 16 мм х 16 мм.
- Масса заготовки: до 10 кг.
- Штатный патрон: 125 мм.
- Внутреннее отверстие шпинделя, позволяющее сквозную подачу прутка: 18 мм.
- Конус Морзе №3 (для передней бабки) и №2 (для задней).
- Количество ступеней вращения: по 6 прямых и обратных. В обоих случаях происходит ступенчатое регулирование за значениями 60 об/мин, 105 об/мин, 185 об/мин, 315 об/мин, 555 об/мин или 975 об/мин.
- Величина выдвижения пиноли: 65 мм.
- Смещение суппорта при повороте лимба: 0,25 мм на одно деление (продольное), 0,025 мм на одно деление (поперечное).
- Смещение салазок резцовых при повороте лимба: 0,025 мм на одно деление.
- Предельный разворот салазок резцовых: сорок градусов в обе стороны.
- Двигатель основного привода: 1,1 кВт. Для развиваемого усилия при точении этого оказывается более чем достаточно. Для питания требуется промышленная сеть 380 В.
- Общие габариты (по предельным точкам): 1405 мм х 620 мм х 730 мм. При монтаже необходимо учесть проходы по всему периоду для уборки, обслуживания и ремонта.
- Масса: 0,23 тонн. Это относит его к легкому классу.
Полное описание технических характеристик приведено в сопроводительной документации.
Эксплуатация
Инструкция по эксплуатации в первую очередь обращает внимание на необходимость соблюдения техники безопасности. Основные правила:
- установите оборудование на прочное основание, проверьте горизонтальность установки с помощью уровня. От правильного монтажа во многом зависит точность работы;
- надежно заземлите машину согласно требованиям;
- использовать в качестве опоры деревянную решетку;
- надежно закрепите детали;
- использовать фрезы с правильной заточкой;
- закрепите заготовку в шпинделе так, чтобы кулачки максимально захватили ее;

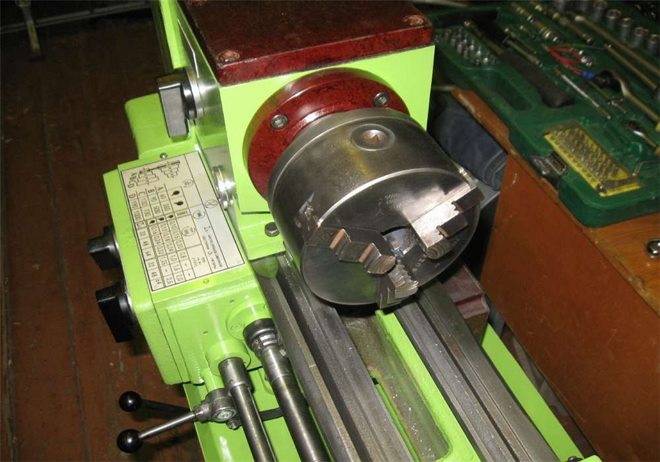

Картридж, направляющие хорошо видны на фото
- не откручивайте патрон при резком торможении;
- закрепить в оправке без упора по центру задних центрируемых деталей длиной не более двух диаметров. Для большей длины используйте центр;
- после установки деталей по центрам проверьте крепление задней бабки;
- убрать фишки с накидом оперативно.
Уход за станком
Для надежной и продолжительной работы нужно соблюдать правила:
- Перед переключением машину необходимо полностью остановить. Если зубчатая пара не входит в зацепление, зубчатая муфта не включается, вручную проверните шпиндель до зацепления шестерен или муфты. Переключение на неполную остановку машины приводит к ударам, которые вызывают быстрый износ шестерен, муфт.
- При установке картриджа очистите резьбу. Загрязненная резьба приведет к заклиниванию оправки и ее поломке.
- Уплотнения суппорта требуют обслуживания. В них постепенно скапливается стружка, которая повреждает направляющие.
- Следите за тем, чтобы на направляющих после суппорта не появлялись грязные следы. Если вы заметили только грязный след, он смывается, а направляющие смазываются чистым маслом.
- Не перегружайте машину. Перегрузка вызывает повышенный шум, проскальзывание ремней, перегрев подшипников и электродвигателя.
- Если деталь обработана по центру, ручка вытягивается до минимума — держатель закрепится сильнее и ручка прослужит дольше.
Смазка
Своевременная смазка обеспечивает безотказную долгую работу. Смазке подлежат трущиеся детали, винты, валы, шестерни, подшипники. Смажьте следующие узлы:
- Зачерпните через верхнюю крышку. Масляный манометр используется для проверки уровня.
- Коробка понижающая через заглушку. Масляный манометр используется для проверки уровня.
- Пропустите коробку через верхний лоток. Оттуда через фитили подается на трущиеся поверхности и шестерни. В поилке всегда должно быть немного масла. Скопившееся масло сливается через нижнюю часть пробки.
- Гитара: шестерни и втулки смазаны консистентной смазкой.
- На станине все механизмы, подшипники, направляющие перед началом работы смазываются вручную.
- В фартуке все смазывается через отверстие в нижней части суппорта. Смазку производят каждый раз перед началом работы.
- Перед работой все в захвате смазывается вручную.
- Задняя бабка. Перед работой смажьте ручку, держатель винта.
Размеры оборудования и рабочего пространства
Для токарного станка ТВ-6 характерна величина :
- 5 м в длину;
- 5 м в ширину;
- 4 м в высоту;
- вес его составляет до 300 кг.
Такие размеры, оказываются предельно маленькими для такого рода агрегатов, ведь для того, чтобы осуществлялось точение, требуется совокупность механизмов (в том числе и двигатель), которые занимают много места. Рабочее пространство располагается по центру столешницы аппарата и имеет размеры в мм:
- 1100 по длине;
- 470 ширине;
- 110 высоте.
Это то пространство, которое требуется для выполнения любых действий на оборудовании. Над этой рабочей площадью располагается прозрачный защитный кожух, который препятствует от случайного попадания стружки в глаза, а также попаданию посторонних предметов в рабочую область, при этом можно наблюдать за протеканием рабочего процесса.
Школьный токарный станок ТВ-7М
НАЗНАЧЕНИЕ: Предназначен для обучения профессии токаря, поэтому его называют «школьный», но при этом подходит для выполнения всех видов токарных операций при массе детали не более 5 кг, в том числе:
- проточка и расточка цилиндрических и конических поверхностей;
- отрезка;
- нарезка резьб;
- подрезка торцев;
- сверление.
ОСОБЕННОСТИ:
- Традиционная наглядная компоновка станка в сочетании с отработанной кинематической схемой позволяет уверенно обеспечить токарную обработку с классом точности «Н» в течении длительного срока эксплуатации.
- Станок прост в эксплуатации, надежен, долговечен;
- Экономичность и низкий уровень эксплуатационных расходов.
Технические характеристики
| ПАРАМЕТР | ЗНАЧЕНИЕ |
| Наибольший диаметр заготовки, устанавливаемой в патроне, мм | 110 для патрона D 125; 90 для патрона D 100 |
| Наименьший диаметр заготовки, устанавливаемой в патроне, мм | 5 |
| Максимальный диаметр обработки над станиной, мм | 220 |
| Максимальный диаметр обработки над суппортом, мм | 100 |
| Наибольшая длина обрабатываемого изделия в центрах, мм | 275 |
| Наибольшая длина обрабатываемого изделия в патроне, мм | 250 |
| Диаметр цилиндрического отверстия в шпинделе, мм | 18 |
| Конус шпинделя | Морзе 3 |
| Шаг нарезаемой метрической резьбы (число ступеней), мм | 0,8; 1;1.25; 1.5; 2; 2,5 |
| Количество скоростей вращения шпинделя | 6 |
| Диапазон частот вращения шпинделя, об/мин | 60/105/185/315/555/975 |
| Габаритные размеры (LxBxH), мм | 1144х585х735 |
| Масса, кг | 210 |
| Мощность привода главного движения, кВт | 0,75 |
| Напряжение питания, В | 380 (50Гц) |
| Наибольшие размеры сечения прямоугольной державки резца, мм | 16×16 |
| Продольное перемещение суппорта на одно деление лимба, мм | 0,25 |
| Поперечное перемещение суппорта на одно деление лимба, мм | 0,025 |
| Поперечное перемещение суппорта на один оборот лимба, мм | 2 |
| Продольное перемещение суппорта на один оборот лимба, мм | 20 |
| Центр в пиноли задней бабки | Морзе 2 |
| Наибольшее перемещение пиноли, мм | 65 |
| Цена деления шкалы перемещения пиноли, мм | 0,025 |
| Значения продольных рабочих подач суппорта, мм | 0,1; 0,12; 0,16; 0,20; 0,24; 0,32 |
| Величина поперечного смещения задней бабки, мм | ± 5 |
| Расстояние между центрами, мм | 275 |
| Высота центров, мм | 120 |
| Класс точности | Н |
КОМПЛЕКТ ПОСТАВКИ:
- ТВ-7 Станок в сборе
- Принадлежности, инструмент и документация входящие в комплект и стоимость станка: Установлены на станке: СГС-1-3 ТУ 16.535.747-75 Светильник местного освещения 1шт.
- ТВ-7.11.000 Кожух защитный 1шт.
- ТВ-7.05.311 Шестерня сменная 1шт.
Приложены отдельным местом в общей упаковке:
ТВ-6.19.000 Защитный экран 1шт.
ТВ-7.12.000 Щитки защитные для ограждения ходового винта и ходового валика 1шт. Патрон трехкулачковый с ключом 1шт. ТВ-7.16.010 Планшайба патрона 1шт. ТВ4-03-04 Центр упорный 1шт. ТВ-7.16.301 Центр упорный 1шт. ТВ-7-16.030 Ключ резцедержателя 1шт. 7811-0464 ГОСТ 2839-80 Ключ 1шт. 7811-0004 ГОСТ 2839-80 Ключ 1шт. Резцы токарные 4шт. ТВ4-06-12 Маховик фартука 1шт. ТВ-7М.05.703 Сменная шестерня 1шт. ТВ-7М.05.704 Сменная шестерня 1шт. Паспорт 1шт.
ТВ-11 Школьный токарный станок
Токарно-винторезный настольный станок ТВ-11 выпускался предприятием Ростовский завод малогабаритного станочного оборудования МАГСО, КомТех-Плюс.
Станок ТВ-11 является настольным универсальным токарно-винторезным станком и предназначается для всевозможных токарных работ в том числе точных, в центрах, в патроне, в цанге, для нарезания резьбы при массе детали 5 кг, в том числе:
- проточка и расточка цилиндрических и конических поверхностей
- сверление
- отрезка
- нарезка резьб
- подрезка торцов
Станок обеспечивает высокое качество обработанных поверхностей по форме и шероховатости. При обработке материала сталь 45 с использованием алмазных резцов при проведении отделочных операций достигается шероховатость поверхности Ra не более 0,2 мкм.
Улучшенные динамические характеристики станка обеспечивают производительные режимы при черновой обработке.
Рациональная компоновка станка, высокая надежность его узлов, оптимальное расположение органов управления делает станок удобным в эксплуатации и обслуживании. В опорах шпинделя станка установлены прецизионные радиально-упорные шарикоподшипники, что в сочетании с жесткой конструкцией основных узлов обеспечивает высокую точность обработки.
Привод главного движения оснащен частотным преобразователем производства , позволяющим производить бесступенчатое регулирование частоты вращения шпинделя c высоким моментом.
Станок комплектуется различными принадлежностями и приспособлениями, позволяющими расширить его технологические возможности.
Станок ТВ-11 отличается от токарных станков ТВ-7М и ТВ-9 увеличенным межцентровым расстоянием, РМЦ:
- ТВ-7М — РМЦ 275 мм
- ТВ-9 — РМЦ 525 мм
- ТВ-11 — РМЦ 750 мм
Традиционная наглядная компоновка станка в сочетании с отработанной кинематической схемой позволяет уверенно обеспечить токарную обработку с классом точности «Н» в течение длительного срока эксплуатации.
В сравнении с предлагаемыми на рынке малогабаритными станками — он прост в эксплуатации, надежен и долговечен.
Станок изготавливается класса точности Н.
Фото токарно-винторезного станка ТВ-11
