НГФ 110 Ш4 настольный горизонтально-фрезерный станок

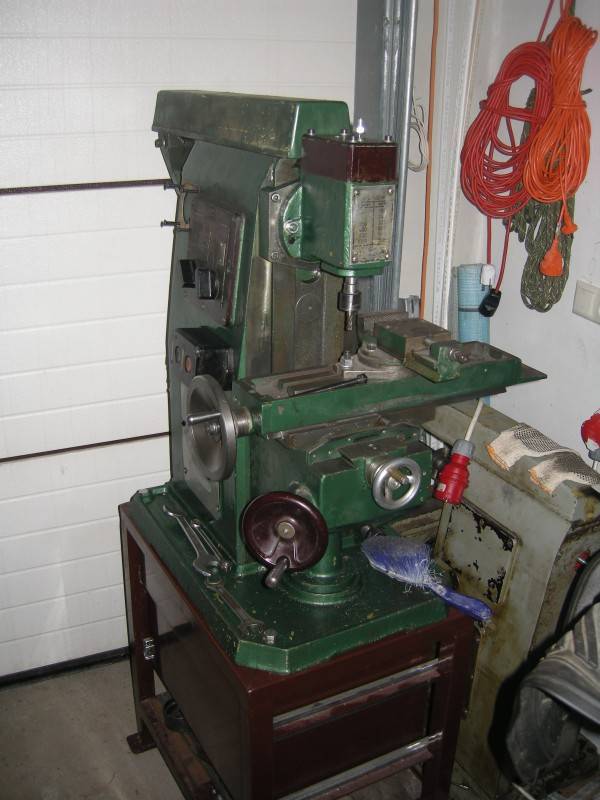

Общий вид и органы управления школьного станка по металлу

НГФ-110 представляет собой одностоечный фрезерный станок с литым основанием в виде фигурной плиты. По углам она имеет отверстия в ушках для крепления к столу, и регулировки по горизонтали при установке. В передней части консоль со столом и салазками. Сверху круглый хобот с серьгой. По бокам, на корпусе закреплен плафон с освещением и защитный экран.

Двигатель стоит сзади и соединен с коробкой скоростей ременной передачей. Включается кнопками внизу станка. Ручка переключения частоту вращения шпинделя сбоку на стойке. На салазках и торце стола расположены маховики с ручками управления перемещения. Вертикально стол поднимается маховичком в самом низу винта.

Справка! Хобот выдвигается на заданный размер вручную и зажимается неподвижно ручкой, расположенной слева вверху.

Школьный фрезерный станок НГФ 110 технические характеристики

Ответственное лицо перед началом работы должно тщательно проверять, правильно ли установлен,настроен агрегат. Начало работы допускается только после того, как проведут инструктаж по технике безопасности.

Компания Дубоф изготавливает качественную мебель по индивидуальным замерам и пожеланиям. Они работают с высококлассным современным оборудованием, что позволяет предложить потребителям исполнение любых идей и дизайнерских решений.

340 килограммам равна масса станка. Конечный вес заготовки вместе с занимаемой площадью учитывают отдельно. Оборудование имеет следующие габариты в миллиметрах:

Основную работу выполняют на столе, монтируемом на установке отдельно. Хорошо, если есть возможность выбрать вариант с регулировкой по высоте.

Характеристики технического плана сопровождаются таким описанием:

• 6– горизонтальный шпиндель поддерживает столько скоростей.
• Шпиндельная головка допускает корректировку скоростей вращения. Её пределы – 125-1250 оборотов за минуту.
• Смещение вдоль, поперёк на дно лимба равно 0,05 мм. Для вертикали показатель – 0,25 мм.
• Чтобы зафиксировать обрабатываемую деталь, используют один Т-образный паз для стола.
• Определённые параметры соблюдаются при смещении стола. Для вертикали это 17 см, в случае с поперечным направлением – 8,5 см. Продольное движение – 25 см.
• 11 сантиметров – максимальный диаметр для фрезы, которая устанавливается на станке.
• 85 миллиметров – так удалён горизонтальный хобот от шпинделя, что облегчает фиксацию.
• Рабочий стол с габаритами 10 на 40 см.

Главный станочный привод начинает движение за счёт электродвигателя, его работы. Стандартная мощность современных установок – 0,55 кВт. Некоторые стандартные функции исключены:

• Усилия,прикладываемые дополнительно для каждой подачи.
• Поворотные движения.
• Ускорение хода рабочей части.

Станок не поможет мелкосерийным, профессиональным производственным объектам.

Освещение местного характера идёт от светильников, стоящих на станке. При монтаже используются гибкая гофра. Она позволяет регулировать положение по отношению к детали в обработке.

Особенности модификаций

Модель НГФ-110 была первой, из серии настольных школьных станков. Ее модифицировали и стали выпускать широкоуниверсальные станки.

НГФ-110Ш1

Отличительные особенности модели:

• круглый хобот;
• штурвал вертикальной подачи расположен в основании винта;
• рычаг переключения скоростей на корпусе металлический.

Нижняя плита литая, низкая, как у модели НГФ-110.

НГФ-110Ш3

Визуально сильно отличается от предыдущих моделей:

• прямоугольный хобот с дугообразным верхом – «горбатый»;
• основание тонкое;
• кнопки включения-остановки двигателя на колонне, внизу;
• рядом табличка с маркировкой модели;
• на концах ручек переключения скоростей накручены пластмассовые шарики;
• двигатель внутри станины;
• вертикальная передача производится маховичком на консоли.

Модель считается переходной к следующей модификации.

110Ш4

Последняя, модернизированная модель, которая выпускалась дольше остальных. Отличается от предыдущих вариантов фрезерного станка:

• прямоугольный хобот с перемещающейся, по его направляющим, серьгой;
• основание высокое 100 мм, полое;
• местное освещение;
• ручки переключения скоростей полностью пластмассовые;
• табличка с маркировкой расположена на хоботе.

На основании сбоку находятся кнопки включения, внутри трансформатор тока под местное освещение 36 В. Двигатель расположен в нижней части стойки, внутри.

Технические характеристики станков моделей НГФ-110Ш4

Наименование параметра	НГФ-110ш3	НГФ-110ш4
Основные параметры станка
Основные размеры ГОСТ, ТУ	ТУ-79 РСФСР 355-72	ТУ 79 РСФСР 441-79
Класс точности по ГОСТ 8-82	Н	Н
Размеры рабочей поверхности стола (длина х ширина), мм	100 х 400	100 х 400
Расстояние от оси горизонтального шпинделя до стола, мм	30..200	30..200
Расстояние от оси горизонтального шпинделя до хобота, мм	85	85
Расстояние от торца шпинделя до подшипника подвески (серьги), мм	235	235
Наибольший диаметр фрезы, устанавливаемой на станке, мм	110	110
Рабочий стол
Наибольшее перемещение стола продольное, мм	250	250
Наибольшее перемещение стола поперечное, мм	85	85
Наибольшее перемещение стола вертикальное, мм	170	170
Число Т-образных пазов	1	1
Перемещение стола на одно деление лимба продольное (на один оборот), мм	0,05 (4)	0,05 (4)
Перемещение стола на одно деление лимба поперечное (на один оборот), мм	0,05 (4)	0,05 (4)
Перемещение стола на одно деление лимба вертикальное (на один оборот), мм	0,025 (2)	0,025 (2)
Быстрый ход стола продольный/ поперечный/ вертикальный, мм/мин	нет	нет
Число ступеней рабочих подач стола	нет	нет
Пределы рабочих механических подач стола. Продольных, поперечных, вертикальных, мм/мин	нет	нет
Угол поворота стола (в крайнем переднем положении), град	нет	нет
Шпиндель
Частота вращения горизонтального шпинделя, об/мин	100, 160, 250 ,490, 630, 1000	125, 200, 310, 500, 800, 1250
Количество скоростей горизонтального шпинделя	6	6
Внутренний конус горизонтального шпинделя	Морзе 3	Морзе 3
Привод и электрооборудование
Количество электродвигателей на станке	1	1
Электродвигатель привода главного движения, кВт (об/мин)	0,6 (1410..1440)	0,55..0,75 (1390..1480)
Габариты и масса станка
Габариты станка (длина х ширина х высота), мм	685 х 640 х 790	685 х 640 х 925
Масса станка, кг	200	340

Правила эксплуатации оборудования

Кинематическая схема

Для проведения подготовительных работ на станке НГФ-110-Ш4 необходимо детально изучить инструкцию по эксплуатации. В ней подробно описываются способы проведения профилактических работ, методики замены и точения фрез, эталонные характеристики оборудования.

Установка станка осуществляется только согласно рекомендациям производителя. Плоскость рабочего стола должна быть ровная. Для достижения этого можно использовать регулировочные ножки оборудования или площадку, на которую смонтирован станок.

Основные правила эксплуатации станка НГФ-110:

• запуск оборудования. После настройки исходных параметров необходимо заполнить резервуар СОЖ. Затем выполняется смазка компонентов коробки передач;
• регулировка скоростей шпинделя. Осуществляется с помощью рукоятей. Ее следует проворачивать до тех пор, пока указатель не займет нужное положение;
• правила крепления фрезы. Установить фрезу в оправку так, чтобы их пазы совпадали. Зафиксировать фрезу с помощью установочных колец. С помощью гайки выполняется окончательное крепление режущего инструмента;
• обязательное соблюдение техники безопасности. Работы необходимо осуществлять только в специальной одежде, с применением средств индивидуальной защиты. При смене фрезы на другую следует дождаться полной остановки шпиндельной головки.

Видео обзор станка серии НГФ-110 поможет более детально ознакомиться с его возможностями:

Related Posts via Categories

• Торцевая насадная фреза – качественная резка стали и чугуна
• Копировально-фрезерный станок своими руками – создаем надежное оборудование!
• Мини-станок для фрезерования – как собрать своими руками?
• Самодельный фрезерный станок по металлу – собирается без проблем!
• Делительная головка для фрезерного агрегата и другие приспособления
• Фрезерно-гравировальный станок – высокоточный агрегат с программным управлением
• Токарно-фрезерный станок – что дает нам его универсальность?
• Фрезерный настольный станок с ЧПУ – высокоточная обработка небольших изделий
• Корвет 83 – надежное оборудование для фрезерования заготовок из дерева
• Классификация фрезерных станков – все разновидности оборудования

НГФ-110 (НГФ-110Ш4) Станок фрезерный горизонтальный настольный. Паспорт, схемы, описание, характеристики

Фрезерный горизонтальный настольный станок модели НГФ-110 выпускается предприятием Ростовский завод малогабаритного станочного оборудования МАГСО, КомТех-Плюс, основанный в 1956 году.

Завод МАГСО входит в Финансово-промышленную группу КомТех, которая на рынке станочного оборудования существует уже несколько лет и имеет приоритет по выпуску малогабаритных металлорежущих станков токарных, фрезерных, вибрационных, заточных, сверлильных, которыми комплектуются школы, профтехучилища, колледжи, институты, ремонтно-монтажные организации всех регионов России.

Станки, выпускаемые Ростовским заводом малогабаритного станочного оборудования МАГСО

Фрезерный станок НГФ-110Ш4 выпускается по ТУ-79 РСФСР 441-79 и заменил устаревшую модель фрезерного станка НГФ-110Ш3, который выпускался по ТУ-79 РСФСР 355-72.

Горизонтально-фрезерный станок НГФ-110Ш1 выпускался заводом № 5 имени Дзержинского г. Щелково Московской области пос. им. Свердлова в 60-х годах прошлого века.

Горизонтальный консольно-фрезерный станок НГФ-110 настольного типа предназначен для выполнения фрезерных операций по обработке горизонтальных плоскостей, пазов и других поверхностей. Установка вертикально-фрезерной головки ВФГ позволяет дополнительно производить обработку вертикальных плоскостей, а также плоскостей под определенным углом. Обработка плоскостей производится дисковыми, торцовыми, концевыми, угловыми и фасонными фрезами.

Настольный горизонтально-фрезерный станок модели НГФ-110Ш4 является специальным школьным оборудованием и предназначен для производственного обучения в средней школе для оборудования школьных учебных мастерских.

Обозначение фрезерного станка НГФ-110Ш4. Буквы и цифры означают:

• Н — настольный станок
• Г — горизонтальный станок
• Ф — фрезерный станок
• 110 — наибольший диаметр фрез, применяемых на станке (мм)
• Ш — широкоуниверсальный
• 3, 4 — модель

НГФ-110Ш4 Габариты рабочего пространства фрезерного станка

Эскиз хобота с серьгой горизонтально-фрезерного станка НГФ-110

1. хобот
2. серьга
3. гайка
4. втулка серьги
5. гайка

Стойка в верхней части имеет направляющие типа «ласточкин хвост», в которых установлен хобот 1. Хобот можно перемещать по направляющим вручную. Зажим хобота на направляющих осуществляется клином, который при завертывании винта затягивается и закрепляет хобот на стойке.

В переднем конце хобота установлена серьга 2. Серьга на хоботе стягивается гайкой 5. Перестановка серьги с одного станка на другой в связи с индивидуальной подгонкой не допускается.

Бронзовый подшипник-втулка серьги 4 имеет коническую наружную поверхность и два продольных разреза, за счет которых гайкой 3 регулируется зазор в подшипнике.

Перед началом работы необходимо смазать маслом И-30А внутреннюю полость втулки серьги.

Регулировка зазора определяется по нагреву втулки серьги (при обкатке в течение одного часа при максимальной частоте вращения шпинделя нагрев втулки не должен превышать 50—60° С, при достаточно обильной смазке).

Оправка предназначена для крепления цилиндрических дисковых и других фрез.

Фрезы крепятся на оправке с помощью установочных колец и гайки.

Для обеспечения жесткости режущего инструмента свободный конец оправки устанавливается в опору серьги. Серьга закрепляется на хоботе.

НГФ-110 Посадочные и присоединительные базы фрезерного станка. Стол с салазками

1. стол
2. салазки
3. гайка поперечной подачи
4. гайка продольной подачи
5. винт продольной подачи
6. винт зажима cтола на салазках
7. винт зажима салазок на консоли

Рабочий стол станка является последним элементом в цепи подач и имеет возможность перемешаться в трех направлениях: по направляющим салазок — в продольном, вместе с салазками по направляющим консоли — в поперечном и вместе с консолью по направляющим стойки— в вертикальном.

Перечень составных частей фрезерного станка

1. стойка с коробкой скоростей
2. консоль
3. стол с салазками
4. хобот с серьгой
5. оправка
6. плита с электроаппаратурой
7. экран защитный
8. тиски
9. светильник местного освещения

Перечень органов управления фрезерным станком НГФ-110

1. рукоятка, переключения частот вращения шпинделя
2. рукоятка, переключения частот вращения шпинделя
3. маховичок продольной подачи
4. маховичок поперечной подачи
5. маховичок вертикальной подачи
6. кнопочный пост управления

Описание технических характеристик

Станок серии НГФ-110 относится к разряду учебного оборудования. Поэтому перед началом работы на нем ответственное лицо должно проверить правильность установки и настройки агрегата. Приступать к фрезерованию можно только после проведения инструктажа по технике безопасности.

Так как масса станка небольшая, всего 340 кг, при выборе заготовки следует учитывать ее площадь и вес. Габариты оборудования составляют 68,5*64*92,5 и для его установки необходимо оборудовать рабочий стол. Желательно, чтобы он имел функцию регулирования по высоте.

Основные технические характеристики станка модели НГФ-110-Ш4:

• габариты рабочего стола – 10*40 см;
• горизонтальный шпиндель может быть удален от поверхности стола на расстояние от 3 до 20 см;
• горизонтальный шпиндель удален от фиксирующего хобота на 85 мм;
• на станке НГФ-110-Ш4 можно устанавливать фрезу, чей диаметр не превышает 11 см;
• параметры смещения рабочего стола. Продольное составляет 25 см; поперечное – 8,5 см; вертикальное – 17 см;
• на столе имеется один т-образный паз для фиксации обрабатываемой детали;
• характеристики смещения на одно деление лимба. Поперечное и продольное – 0,05 мм; вертикальное – 0,25 мм;
• с помощью системы управления можно изменять частоты вращения шпиндельной головки в диапазоне от 125 до 1250 об/мин;
• число скоростей для горизонтального шпинделя составляет 6.

Главный привод станка осуществляется за счет работы электродвигателя, мощность которого составляет 0,55 кВт. При этом в конструкции оборудования не предусмотрены многие стандартные функции, а в частности — быстрый ход стола, возможность его поворота и дополнительные усилия для всех видов подач. Поэтому данный станок модели НГФ-110 не может эксплуатироваться в мелкосерийном производстве или профессиональных мастерских.

Для улучшения эксплуатационных качеств на станке установлен светильник, обеспечивающий местное освещение. Он монтируется на гибкой гофре и может изменить свое расположение относительно обрабатываемой детали.

Подготовка станка к работе

Перед пуском необходимо:

• а) заполнить масляный резервуар маслом до рисок маслоуказателя;
• б) смазать с помощью шприц-масленки все точки вращения винтов подач, для чего необходимо отвернуть винты смазки, смазать и завернуть винты.

Во время эксплуатации станка необходимо постоянно следить за уровнем масла. Для предварительного детального ознакомления со станком рекомендуется обкатать его на холостом ходу, усвоить назначение и действие органов управления, опробовать переключение скоростей шпинделя, а также проверить поступление смазки.

При этом надо иметь в виду следующее: если при переключении скоростей шпинделя ощущается препятствие движению рукоятки, это значит, что шестерни уперлись зубом в зуб.

В этом случае не следует увеличивать усилие, нужно повернуть шестерни поворотом шпинделя за накатную гайку. После проворачивания шестерни продолжать переключение, не допускается переключение скоростей на ходу, так как это может привести к поломке зубьев шестерен.

Установка скоростей шпинделя

Установка выбранного числа оборотов шпинделя осуществляется поворотом рукоятки до момента, пока фиксирующий палец острием не войдет в соответствующее гнездо на шкале с цифрами и буквами А и Б при соответствующей установке ремня по схеме.

Для установки ремня необходимо снять ограждение, отвернув две фасонные гайки, а затем поставить ремень и ограждение.

Крепление фрезы на станке НГФ-110ш1

Крепление фрезы на станке НГФ-110ш1

В зависимости от вида применяемой фрезы крепление ее производится соответствующими способами:

• 1. Вставить фрезерную оправку коническим концом в отверстие шпинделя, совместив пазы во флянце оправки с сухарями на конце шпинделя, и закрепить оправку затяжным винтом при помощи ключа, предварительно протерев коническое отверстие шпинделя и конус оправки.
• 2. Снять с фрезерной оправки установочные кольца и надеть на оправку столько колец, чтобы после установки оправки она была как можно ближе к станине. При надевании фрезы на оправку нужно следить, чтобы направление резания фрезы совпадало с направлением вращения шпинделя. Если направление резания цилиндрической фрезы не совпадает с направлением вращения шпинделя, то следует снять фрезу и повернуть ее другим концом. Надев фрезу, надо установить на оправку остальные установочные кольца и затянуть гайку. При завинчивании гайки на оправку нужно следить за тем, чтобы гайка не закрывала шейку оправки.
• 3. Установить подвеску хобота так, чтобы конец (шейка) оправки вошел в подшипник подвески. Выполнение этих операций показано на рисунке 20, а и б.
• 4. Закрепить фрезу на оправке, завернув гайку ключом, и закрепить подвеску. При этом надо следить, чтобы зев ключа плотно садился на грани гайки и не мог сорваться при работе во избежание травмы.
• 5. Закрепить хобот и смазать подшипник подвески. Когда фреза и хобот закреплены, можно включить станок и привести фрезерную оправку с надетой фрезой во вращении. Если при вращении фреза бьет, следует остановить станок и исправить установку либо заменить фрезу или оправку. При необходимости выполнения работ торцовыми и концевыми фрезами, имеющими хвостовик с конусом Морзе, установка производится с переходными втулками.

Как устроен хобот и коробка скоростей вместе с другими узлами?

Для установки хобот на этот настольный станок используются «ласточкины хвосты», что располагаются в верхней части агрегатной стойки и зажимаются при помощи специальных клиньев, для обеспечения жёсткости конструкции. Тот в свою очередь крепко затягивают, закручивая винт и шпиндель, что позволяет надёжно закрепить узел и обезопасить использование устройства в школе. В переднюю часть хобота вставляют специальную индивидуальную под каждую комплектацию серьгу, которую запрещается использовать повторно. Но даже с учётом всего этого, фрезерование на таком станке всё ещё нельзя осуществить.

Далее хобот стягивается с серьгой при помощи гайки и первая располагается подшипник состоящий из сплава бронзы и нескольких других металлов. Для удобства фрезера она имеет несколько продольных разрезов и наружную поверхность в виде конуса.

Устройство станка НГФ 110 Ш4

Базой любого станка считают его стойку, на которой монтируют каждый механизм и рабочий узел. Стойку выполняют снизу-вверх при помощи трапецеидального сечения, и располагают массивным основанием к полу. Таким образом обеспечивается жёсткая конструкция на любой поверхности. Включает в себя она несколько отделений – верхнее и нижнее. В первом располагают коробку скоростей (всего их 6), запасной шпиндель и 3 вала, а во второй электрический двигатель, который и запускает весь аппарат, позволяя ему заготавливать детали по чертежам мастера.

Перечень и расположение составных частей

Это оборудование относится к разновидности широко универсальных станков. Для учебных целей технические характеристики можно назвать идеальными. В станке присутствуют следующие составные части:

• Оправка.
• Освещение локально подают по отдельному источнику.
• Специальная плита, на которую ставят электрическое оборудование.
• Экран для обеспечения защиты.
• Хобот с серьгой.
• Тиски.
• Скоростная коробка монтируется на стойке.
• Стол для установки салазок.
• Консоль.

Для управления используют стандартный кнопочный пост. Это упрощает эксплуатацию, повышает безопасность для пользователей. Двумя дополнительными рычагами выбирают частоты вращения узла со шпинделем. Имеется три маховика, о них уже упоминалось ранее.

Есть три направления, в которых осуществляется движение стола:

• В месте с консолями, по направляющим стойки. Это вертикаль.
• В случае с продольным движением опора идёт на направляющие салазок.
• Движение с опорой на консольные направляющие, если речь – о перечной плоскости. Тогда рабочая поверхность и салазки перемещаются одновременно.

Читать также: Как мерить мультиметром аккумулятор

Тремя дополнительными винтами снабжают конструкцию стола. Каждый из них – со своей отдельной задачей:

• Зажим салазок на консоли.
• Зажим салазками непосредственно рабочей поверхности.
• Выполнение подачи в продольном направлении.

Две гайки подходят для одновременного налаживания подачи вдоль, поперёк.

Оправка позволяет зафиксировать заготовку, которая применяется совместно с агрегатом.Гайка и несколько монтажных колец позволяют соединять конструкцию в единое целое. В опору серьги монтируют оправку, вторым концом. Монтаж опоры у серьги происходит в хоботе. Благодаря подобному устройству фрезы остаются максимально жёсткими.

Техника безопасности

Инструкция требует тщательного изучения, без неё нельзя приступать к эксплуатации. При установке станка надо тщательно соблюдать рекомендации, данные производителем.Необходимо проследить за тем, чтобы плоскость стола оставалась абсолютно ровной. Нужного результата проще добиться ножками регулировки у оборудования. Подходит и площадка, которую применяли при монтаже станка.

Основные правила имеют такое описание:

• Резервуар СОЖ заполняется после того, как основные настройки выставлены. Смазка компонентов коробки передач происходит на следующем этапе.
• Скорости шпинделя регулируются отдельно. Для этого достаточно повернуть одну из рукоятей в подходящее положение.

Другие параметры тоже важно постоянно контролировать. Данный станок выпускается, начиная с 1956 года Ростовским заводом малогабаритных станков МАГСО, под предводительством компании КомТех Плюс

Само это предприятие состоит в промышленной группе компаний, которая закрепила свои позиции на рынке, по выпуску малогабаритного станочного оборудования, ещё более 10 лет назад и держит их по сей день

Но каковы же технические характеристики самого НГФ 110 Ш4 и что стоит о нём знать перед покупкой?

Само это предприятие состоит в промышленной группе компаний, которая закрепила свои позиции на рынке, по выпуску малогабаритного станочного оборудования, ещё более 10 лет назад и держит их по сей день. Но каковы же технические характеристики самого НГФ 110 Ш4 и что стоит о нём знать перед покупкой?

Данный станок выпускается, начиная с 1956 года Ростовским заводом малогабаритных станков МАГСО, под предводительством компании КомТех Плюс. Само это предприятие состоит в промышленной группе компаний, которая закрепила свои позиции на рынке, по выпуску малогабаритного станочного оборудования, ещё более 10 лет назад и держит их по сей день. Но каковы же технические характеристики самого НГФ 110 Ш4 и что стоит о нём знать перед покупкой?

Описание основных узлов фрезерного станка НГФ 110

«Ласточкин хвост» – место, куда устанавливают хобот учебного станка. Верхний участок стойки агрегата – вот где установлена деталь. Для зажима применяют специальный клин. Закручивая винт, пользователи могут надёжно закрепить эту конструкцию.Движение хобота идёт только вручную.

Серьга находится в передней части. Её габариты подгоняют под параметры, которыми обладает каждый из конкретных станков. Нельзя переставлять серьги по разным агрегатам.

Соединение хобота и серьги происходит с участием гайки. Серьгу снабжают втулкой, по сути-подшипником. Его изготавливают из сплава бронзы. Наружная поверхность-конус, разрезы вдоль – основные элементы детали.

Иногда зазор внутри втулки меняет своё положение, но периодический ремонт помогает справиться с проблемой. То же касается регулярного смазывания, для которого используется состав с обозначением И-30А.

Если подшипник нагревается слишком сильно во время работы оборудования –значит, пора провести как минимум диагностику.

Стойка станка –одна из базовых составляющих. На ней монтируют остальные рабочие узлы и механизмы. У неё есть свои особенности.

• Сечение с формой трапецией по высоте.
• Хорошо развитое основание.
• Благодаря таким деталям конструкция может похвастаться высоким уровнем жёсткости.

Любые стойки снабжены двумя отделениями, сверху и снизу. Внизу – двигатель на электричестве,вверху – коробка скоростей. Последняя поддерживает шесть передач, снабжается тремя валами.

Узел со шпинделем движется с определёнными частотами, регулируемыми коробкой скоростей.Переключающие рукоятки позволяют без проблем выбирать нужный показатель для конкретной ситуации. Сами рукоятки находятся слева у фрезерного оборудования.

Коробку скоростей закрывают с помощью специальной крышки, которую требуется снимать при проведении осмотров по оборудованию.

Основной элемент в механизме подач – это станочная консоль. Направляющие – места монтажа салазок с рабочей поверхностью. Шпиндель классического вида – полый вал, у которого две опоры. К подшипнику радиального типа идёт шейка детали сзади. К двум другим радиальным подшипникам направлена часть сзади.

Детали вмещают друг между другом кольца, элементы для распора. У шпиндельного узла есть и компенсационное кольцо. Это позволит защититься от осевого смещения конструкции.

НГФ110Ш4 — для себя, в гараж…

Приветствую вновь форумчан,обладателей НГФов,ВНФов и просто интересующихся.

Тему конечно следовало «дернуть» еще осенью прошлого года,но так сложилось,что

обстоятельства не позволили вплотную заняться агрегатом и он просоял в неприкосновенности

почти год.А ведь надо! — надо! Потому как чувствую,вопросы будут и идеи!

Достался мне сей аппарат благодаря одному из форумчан (кстати земляк, Омск). Поехал тогда

к нему за коробкой ТВшки и невзначай завели разговор про фрезер. Для своих хобийно

гаражных дел мне нужен был малогабаритный и универсальный агрегат с средней точностью

обработки и простотой конструкции узлов.Коим и стал вариант настольного горизонтального

фрезера типа НГФ110Ш4. применявшийся для обучения в ремесленных и школьных учреждениях.

И вот как раз к осени денежка скопилась и земляк позвонил — есть фрезер,заберай!

Порадовало почти комплектное состояние и мизерный износ узлов агрегата.Приехав забирать НГф на пикапе знакомого (Evgen_matross-спасибо!) Мы не особо представляли,что возникнут трудности с погрузкой…но ничего, в пятером вперли сочлененную колонну с плитой и моторм))) Но еще хуже было вести его до «базы»,хотя и увезали как положено таким грузам,все равно — когда стали преодолевать переезд Ж/д (под горочку)) ссзади за пикапом пристроился какой то идъот на тойоте..мне почему то казалось,что вот вот сорвется,снесет борт к чертям и проломит ему копот с мотором НГФина) Но ничего,оказалось все довольно жестко закреплено и потихоньку доставили до моей «базы».как на зло — вечер,темнеет и ни досок ни швеллера (мне аж стыдно стало) как его с пикапа снять в троем)) вобщем спустили без травм.

Весь вечер Я уже во всю расчленял колонну с основанием и заносил в «токарку» узлы агрегата. Восторг и непрерывный поток мыслей о приобретении в перемешку с запахом консервантной смазки заряжали мою голову.Спать и вовсе не хотелось (было уже 2.00 ночи!)

Вот такие вот были впечатления в тот день — чувствовал себя карапузом, которому купили долгожданный велосипед!

Ну а дальше по накатанной — не торопясь, стал по чайной ложке в день разбирать и смотреть, параллельно читая форум.

Комплектность досталась такая — тумба(плита),колонна,консоль,хобот с серьгой, оправка с шомполом, не хватало стола и гайки, гаек на серьгу и оправку, ну и так по мелочи.

С клиньями вообще засада — в наличии только от хобота и то немного гнутый. В принципе вопрос клиньев меня и останавливал с оживлением станка.

Стол как то быстро нашел! Здесь же на форуме. А вот винт с гайкой и клинья стали «пятилеткой»

Пока нет клиньев, занялся монтажом установочного места (тумбой). Соорудил из толстого уголка скрепив по бокам попереченами. Основание фрезера пришлось править «болгаркой», т.к. дефект литья припятствовал нормальному прилеганию к тумбе.

ну а там все на четырех болтах и прикручено.

Фото еще старые, с телефона деланные.Тем не менее постарался сделать много фотографий, в том числе знаменитой «плиты электромотора», которой частенько нет у многих при покупке НГФа.она не сложна в

конструкции,но удобно,когда есть образец.

На данный момент фрезер стоит на тумбе,

частично собраны координаты (кроме стола), подключена электрика на 220В (станок был монтирован на 380в)) через кондеры — 2х25мКф, 400в по схеме «звезда».

Как бы долго я не хотел — клины и винт сами не придут.Побороть ленивый порог клиностроения помог земляк Kot(Omsk) за что ему спасибо!!! Так ведь и в правду сказал — за то время,которое ты ждешь клинья, мог бы уже сам выстругать!.

И в правду, взял пару полосок 8ки сталь,обрезал «болгаркой»,потом доводил на наждаке и самопальным шабером из резца…в итоге забацал два клина (верт. и поперечн.) за недельку.

К сожалению фотографий процесса изготовления клиньев нет — не хотелось отвлекаться,пока » прет муза». За образец послужил клин от хобота. По очередно вставлял его в подачи и маркером делал пометки размерности…

Сейчас занимаюсь винтом подачи стола непосредственно — продольный. Подобрал от какого то домкрата легкового. Резьба трап,шаг 2 , гайка и винт сталь. гайка сырая. Фото добавлю в последующем.

Особая благодарность форуму! Так же продавцу станка!За адекватную цену и хороший станок!И

другу и товарищу по работе за предоставленный транспорт! ребята — Вам респект!!! :good: :good: :good:

На этом пока все, продолжение следует..

Интернет-аукцион Старина

Интернет-аукцион Старина

Все с рубля!

• Зачем регистрироваться?
• Как покупать?
• Как продавать?
• Частые вопросы

Корзина

Продать

Регистрация Недавние

Лоты

Разделы Поиски Избранные

Лоты

Разделы Поиски

• Недавние
• Лоты
• Разделы
• Поиски

Избранные

Лоты Разделы Поиски Покупаю Торгуюсь сейчас Я купил Не купил Подписка на новые лоты Запросы лотов у продавцов Предложения продавцов Продаю Сделки Завершенные торги Пополнить счет Спрос Настройки продавца Мой магазин Активация Настройка

Торгуюсь сейчас Я купил Подписка на новые лоты Запросы лотов у продавцов Предложения продавцов Продаю Продать В продаже Сделки Завершенные торги Пополнить счет Спрос Настройки продавца

Добро пожаловать на интернет-аукцион Старина Используйте тематические разделы слева, строку поиска сверху или метки справа для поиска лотов. Хотите узнать больше? Как работает аукцион? Зачем регистрироваться? Как покупать? Как продавать? Рекомендованные лоты: (показать все) 190 р 5 гривен Украина 2020 Академия наук 100 лет национальной академии наук unc 350 р Фотография девочки, маленькая барышня. Винтаж . коллекционное .Ателье Л.Смелянский. Александрия 749 р 1 цент 1911 d год США пшеничный one cent оригинал РЕДКАЯ ! 385 р 2004 Польша Ватикан Совместный выпуск Гербы Флаги Геральдика Папа Римский Ян Павел-2 ** 410 р РСФСР Удостоверения 1921 г. 190 р Гражданская Авиация. Аэрофлот. Грамота. 1984 295 р 2 СЕНТИ 1934 г. ДОВОЕННАЯ ЭСТОНИЯ . ОТЛИЧНОЕ СОСТОЯНИЕ . № 295 15 р Приднестровье 1 рубль 2007(2012) p42b ЕС пресс unc 130 р 15 КОПЕЕК 1923 г. СССР . ХОРОШЕЕ СОСТОЯНИЕ . ОРИГИНАЛ . № — 1313 690 р Цирк комплект из 2 блоков 1500 р «premiere» №5-98 Шэрон Стоун,Лавров,Е.Шевченко,Этан Хоук,Пэлтроу Хоффман,Такеши Кетано,»Титаник» 120 р 1 КОПЕЙКА 1949 г. СССР . ХОРОШЕЕ СОСТОЯНИЕ . ОРИГИНАЛ . № — 264 5000.00 р. 52 секунды 500.00 р. 52 секунды 50.00 р. 52 секунды 650.00 р. 52 секунды 20.00 р. 01 минута 155.00 р. 01 минута 5.00$ 01 минута Смотреть дальше → Вход: Для Вас и Вашего сайта: • Аукцион на Вашем сайте! • Открой свой магазин • Партнерская программа Частые вопросы и служба поддержки Правила пользования | Продать | Регистрация | Открой свой аукцион | Партнерская программа | Профайл | Помощь Все права защищены 1999 — 2020 года. Старина Информация верна на Sun, 26 Apr 2020 00:52:50 +0300

Конструкция и область применения станка

Модель НГФ-110 предназначена для горизонтальной обработки стальных заготовок методом фрезерования. При установке дополнительной вертикальной фрезерной головки функциональность станка значительно увеличивается.

Оборудование этого типа условно разделяется на несколько моделей. Наиболее распространенной является станок серии НГФ-110-Ш4. Он отличается от базовой версии широкой универсальностью (Ш) и относится к четвертому поколению. Разница между моделями не влияет на общий принцип компоновки элементов.

К конструктивным и техническим особенностям станка НГФ-110-Ш4 можно отнести следующие нюансы:

• конструкция стойки. В ее верхней части располагаются направляющие «ласточкин хвост», по которым происходит смещение хобота. Это осуществляется вручную. Для фиксации необходимо использовать специальный клин;
• упрощенная форма оправы. Она предназначена для установки фрез различной формы. Они зажимаются на оправе с помощью набора колец и гайки;
• многофункциональность рабочего стола. В нем предусмотрен механизм смещения по трем направлениям. Благодаря этому упрощается процедура фрезерной обработки заготовки.

Жесткость стойки обеспечивается за счет трапециевидной формы. Она разделена на две секции. В верхней располагается коробка скоростей. Для установки электродвигателя конструкторы предусмотрели нишу в нижней части конструкции стойки.

На консоли находится стол с салазками. На нем крепится обрабатываемая деталь, которая смещается относительно фрезы по трем направлениям. Подачи осуществляются от разных винтов. Поэтому работнику следует быть внимательным при одновременном изменении положения заготовки.

Для смазки зубчатых колес коробки передач есть модуль, располагающийся в задней части конструкции. При активации СОЖ поступает в коробку и происходит смазывание методом разбрызгивания.

Назначение и область применения

Станок этой модели получил название школьного. Главная причина – в том, что оборудование участвует в обучении основам фрезерного дела для старшеклассников. Станок выполняет следующие дополнительные функции:

• Обрабатывание пазов, горизонтальных поверхностей.
• Работа с изогнутыми плоскостями, имеющими определённый угол изгиба.
• Обработка плоскостей по вертикали.
• Попутное и встречное фрезерование.

Если мелкой стружки нет – станки могут обрабатывать изделия, выполненные из цветных металлов. Настольный горизонтальный агрегат запрещается применять в случаях с другими металлами, которые не отвечают данному требованию.
