Обрабатывающие центры под брендом «TRENS»
Европейский бренд «TRENS» выпускает линию станков с наклонной станиной. Их уникальная конструкция обеспечивает высокую точность обработки за счет особой прочности инструментария. Станки ориентированы на крупное и среднее серийное производство и выпуск сложных профилей и деталей. Востребованы следующие модели станков TRENS:
- «SBL 500 A» ориентирован на детали до 1050 килограмм весом. Агрегат снабжен надежным приводом (Fagor, Siemens), фрезерование и расточку обеспечивает система ЧПУ с противошпинделем. Бабка имеет гидропривод и гидравлическую фиксацию заготовки. Предусмотрены специальные операции, например внеосевое сверление.
- «SBL 300» с С-осью выполняет стандартные операции фрезерования, в т. ч. доводку фланцев, валов и других сложных деталей, подходит для резьбовой нарезки. Особо жесткий шпиндель рассчитан на длительное высокоскоростное вращение и высокую производительность станка. С-ось имеет дисковую систему фиксации, что позволяет мгновенно переключать рабочие режимы.
- «SBL 700» самый сложный и технологичный, способен обрабатывать тяжелые (до 2500 кг) криволинейные, ступенчатые и прямолинейным профили. Контроль работы осуществляется от ЧПУ производства Siemens с 3D-программированием (возможно подключение к ПК через интернет).
Разновидности оборудования
Вне зависимости от разновидности, все фрезерные станки работают по одному и тому же принципу. Классифицируются они на основании различий, заключающихся в наличии дополнительных элементов, повышающих их функциональность. К примеру, некоторые установки оборудованы устройствами в виде долбежной головки, приспособления для нарезания гребней и пр.
https://youtube.com/watch?v=yjV5dwtuREs
Вертикально-фрезерные агрегаты
Вертикально-фрезерный станок позволяет обрабатывать все существующие типы металлов и производить сверлильные операции. Такие агрегаты выпускаются в двух исполнениях:
- консольном;
- бесконсольном.
Отсутствие конструкции консоли в вертикально-фрезерном станке компенсируется установкой на основании направляющих. Именно по ним передвигается рабочий стол. В головке шпинделя расположена коробка скоростей, регулирующая скорость его вращения. В консольных установках перемещение гильзы и головки возможно вдоль оси.
Горизонтально-фрезерные машины
Горизонтально-фрезерные станки отличаются горизонтальным расположением шпинделя и предназначены для обработки крупногабаритных элементов. Возможность использования различных типов фрез позволяет проводить самые разнообразные операции. В стандартную комплектацию не входит лишь устройство для операций с винтовыми поверхностями.
Горизонтально-фрезерный станок устанавливается на стол. Все механизмы агрегата размещены в его основании. Внутри расположена только коробка скоростей.
Сверлильно-фрезерные агрегаты
Этот вид фрезерных станков отличен от собратьев наличием сверлильно-фрезерной головки. Такая особенность предоставляет возможность обрабатывать наклонные и угловые поверхности, а также пазы негабаритных деталей. Вращение рабочей головки может осуществляться в противоположных направлениях.
Описание оборудования универсального типа
Универсальный фрезерный станок предназначен для обработки любых металлических элементов, вне зависимости от их конфигурации. По этой причине такие агрегаты наиболее востребованы в частных мастерских. Их закупают предприятия малого бизнеса, занимающиеся ремонтом.
Использование фрезерных станков универсального типа оправдано при необходимости выполнения каких-либо действий с деталями, имеющими большой размер. Их можно устанавливать горизонтально или вертикально. Не станет преградой и спиралевидная поверхность.
Этому способствует наличие горизонтальных и вертикальных направляющих, по которым передвигаются консоль и рабочий стол. Важные узлы и механизмы агрегата надежно спрятаны во внутренней части основания.
Возможности настольных агрегатов
Настольные фрезерные станки устанавливаются в домашних мастерских, в учебных заведениях и производственных цехах, которые не специализируются на выполнении работ подобного рода.
Отличительной особенностью настольных фрезерных станков по металлу является универсальность. В стандартную комплектацию входят различные виды фрез, позволяющих обрабатывать самые разные заготовки. С помощью такого устройства удастся выполнить и другие операции, к числу которых относятся сверление, нарезание резьбы и прочее.
Агрегаты с ЧПУ
В эту категорию включаются:
- фрезерные станки с числовым программным управлением;
- обрабатывающие центры с числовым программным управлением;
- настольные механизмы с числовым программным управлением.
Фрезерный станок с ЧПУ
Работа оборудования с ЧПУ контролируется специальной компьютерной программой. Поэтому в процессе обработки исключается возможность проявления человеческого фактора. А сами агрегаты отличаются высокой стоимостью и востребовано лишь на крупных промышленных предприятиях, специализирующихся на производстве определенного вида деталей.
Настольный вариант фрезерных станков с ЧПУ заслуживает отдельного внимания. Хотя они отличаются небольшими габаритами, с их помощью можно придать заготовке любую форму. Установки с ЧПУ в настольном исполнении позволяют выполнять самые разные технологические операции с металлом, в том числе растачивание, сверление и зенкерование.
Широкоуниверсальные устройства
Такой фрезерный станок по металлу снабжен дополнительной рабочей головкой. Но главная особенность заключается в ее подвижности, что позволяет работать с заготовкой, располагая ее под любым углом.
Для обработки металлических элементов, имеющих сложную конфигурацию, предусмотрена возможность установки на поворотный шпиндель накладной головки. Также существуют бесконсольные модели с кареткой, для передвижения которой предусмотрены горизонтальные направляющие.
Токарно-фрезерные установки с ЧПУ
Ниже приводятся преимущества токарно-фрезерных центров с ЧПУ по сравнению с таким же оборудованием ручного управления. Современные агрегаты отличаются:
- Более высокой производительностью.
- Повышенной точностью изготовления деталей, благодаря чему обеспечивается их взаимозаменяемость.
- Использованием возможностей современных инфотехнологий для перехода на изготовление других изделий.
- Переносом подготовки производства в инженерную сферу труда.
- Надежностью и долговечностью.
- Экономичностью.
- Простотой в эксплуатации и обслуживании.
- Эргономичным дизайном.
Виды
Данное оборудование условно классифицируют на следующие типы. Существуют:
- Обычные центры,
- С противошпинделем,
- С приводным центром,
- С С-осью.
Такие устройства снабжены возможностями, характерными для токарных и фрезерных станков, при этом дополнены конструктивными и технологическими тонкостями.
Особенности центров
сверление отверстий в изделиях из металла
В токарно-фрезерной установке наших дней отсутствует такая проблема, ведь в ней предусмотрена фрезерная головка под конус Capto либо HSK. Данные конусы позволяют произвести монтаж токарного резцового инструмента во фрезерную головку. Благодаря этому станок может точить и выполнять множество разных операций, например, зенкерование, нарезку резьбы, сверление отверстий, точение фасок и канавок, обработку и подрезку торцов, развертывание и другие.
Итак, мы поняли, что в современном оборудовании один шпиндель способствует выполнению двух функций, а именно, установке статического инструмента и закреплению вращающихся рабочих приспособлений. При этом смена резцов и других инструментов проходит в автоматическом режиме. Чтобы это осуществить станок с ЧПУ снабжается специальным инструментом, называющимся сменщиком.
На предприятиях, занимающихся изготовлением сложных изделий и конструкций, эксплуатируются именно эти станки. Они обрабатывают сырье, последовательно выполняя все процедуры фрезерования и точения. Современные агрегаты с ЧПУ по металлу без проблем справляются с этими задачами.
Можно добавить, что для таких центров применяется цельный инструмент или приспособления с твердосплавными сменными пластинами. Напайный тип используется крайне редко.
Устройства с С-осью и противошпинделем
Агрегаты с С-осью контролируют скорость вращения обрабатываемой заготовки. Кроме того, контролируют (индексируют) угловое положение изделия. Точность индексации угла менее 0,001 градуса.
Установка многофункциональных механизмов, которые нужны для смены приспособлений, позволяет осуществить на агрегатах с ЧПУ и С-осью несколько операций, которые невозможно выполнить на обычных токарных устройствах:
- Фрезерование червячных передач,
- Обработку шестерен,
- Изготовление коленвалов.
Более функциональным и надежным при эксплуатации призван быть агрегат по металлу с противошпинделем. Он замещает заднюю бабку. Такой станок позволяет удерживать изделие за правый край и без помощи оператора устройства обрабатывать ее правую сторону.
По сути, противошпиндель делает токарно-фрезерный станок с ЧПУ высокофункциональной производственной линией. Если же оснастить такой агрегат двумя сменщиками приспособлений, тогда он начнет осуществлять обработку металла в несколько раз быстрее без потери идеального качества изделий.
Ниже мы рассмотрим виды токарно-фрезерного оборудования с ЧПУ, пользующегося спросом.
Разновидности
В конструкции самого простого станка присутствуют станина – основание станка, шпиндель – вал с патроном для закрепления заготовки, нарезочный винт, суппорт – крепление для резца, задняя бабка – крепежный элемент, удерживающий заготовку.
Простая конструкция
Разновидности токарно-фрезерного оборудования, которых выпускается огромное количество, позволяют использовать его на любых производствах. Так, для небольших автомастерских и цехов по ремонту бытовой техники вполне подойдет настольный или верстачный токарно-фрезерный станок по металлу до 1т весом. Такой станок может выполнять самые распространенные операции: продольное и поперечное точение, нарезку резьбы и сверление, обработку шлицев, пазов, расточку, фрезерование, шлифовку.
Справка. Еще проще станок с ручным приводом — сверлить, фрезеровать и обтачивать детали для домашних нужд ему вполне по силам. А если такой станок оснащен копиром, то на нем можно вытачивать ножки для мебели, балясины, каннелюры.
С противошпинделем
Когда вместо задней бабки в станке стали использовать противошпиндель, его функциональность и надежность значительно возросли. Без участия оператора противошпиндель позволяет удерживать и одновременно обрабатывать заготовку. Дополнительно установленные сменщики рабочих приспособлений увеличивают в разы производительность станка и позволяют использовать его для серийного выпуска изделий.
С приводным центром
Чтобы увеличить подвижность головки станка при фрезеровании и сверлении отверстий, конструкторы заменили обычные револьверы на головки со встраиваемым подвижным инструментом. Посадочное отверстие в них устроено под конусы типа Capto, ISO, BT, HSK, подходящие для токарных резцов, за счет чего стали возможны различные операции: сверление металла, зенкерование, обработка фасок, выполнение резьбы и др.
С, установленной С-осью
В станках с С-осью есть сменщик рабочих приспособлений, а сверла и фрезы снабжены собственным приводом. Также предусмотрен контроль скорости вращения заготовки в момент ее обработки и индексация углового положения (с точностью до 0,001°). Такие центры позволяют выполнять сложнейшие операции, недоступные для других конструкций станков:
- расточка червячных передач;
- фрезерование шестеренок и коленвалов.
За перемещение по осям в обрабатывающих центрах отвечает сервопривод и ЧПУ.
Лучшие станки для дома (домашние)
В домашних мастерских обычно устанавливают полупрофессиональные станки или миниатюрные модели. Первые дороже и габаритнее, но функциональнее и мощнее. Условно домашние устройства подразделяют на:
- Токарно-винтовые, винторезные. С их помощью можно как обтачивать детали, так и создавать резьбу или углубления. Цена таких устройств выше, чем обычных, но зато минимальное биение шпинделя позволяет обрабатывать разные виды металлов.
- Настольные. Недорогие и компактные, используются для создания различных срезов или скосов, торцевания, рассверливания отверстий, формирования пазов и многого другого.
- Универсальные, использующиеся для разнообразных задач.
Если помимо металла нужно обрабатывать дерево и другие материалы, то следует рассмотреть фрезерные станки.
В списке домашних токарных станков — самые разные бренды, но наиболее удачными из них считаются Stalex и JET, представители которых рассмотрены в предыдущем разделе. Примеры отличных моделей для дома:
- Stalex SBD-920W
- JET BD-X7
- Stalex SBD-Х7
- Jet BD-7
- JET BD-6
Их цены относительно доступные для частного лица, но функциональные возможности и характеристики при этом дают достаточно большую свободу действий в вопросах обработки металла.

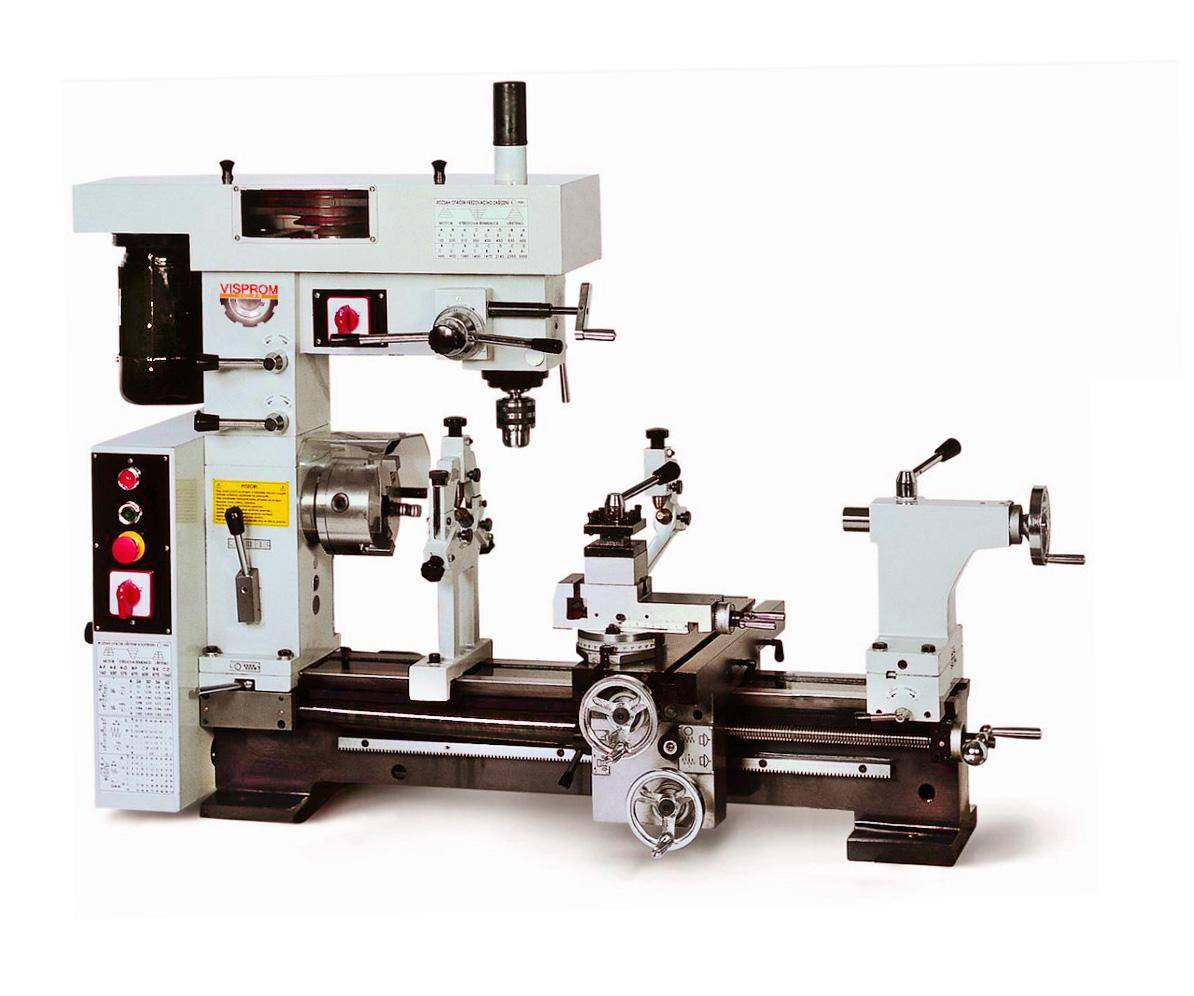

Настольные и мини токарно-фрезерные станки по металлу
Настольные и мини токарно-фрезерные станки по металлу во многом похожи на оборудование обычных размеров. Единственной отличительной особенностью данных станков являются небольшие размеры исполнения и, как следствие, ограничение размеров деталей. Для проведения токарных операции, как и на обычном станке, используются различные виды резцов.
При проведении работ по фрезеровке деталей, применяют различные виды фрез:
- концевые;
- дисковые;
- фасонные;
- торцевая.
Учитывая малые размеры станка, заметно сокращается наличие люфтов и биения различных подвижных элементов его конструкции. Это позволяет добиться высокой прецизионности выполняемых работ.
MetalMaster MML 2870М (15461)
Рейтинг: 4,7
Производство: Россия и Китай
Представленный российской компанией токарно-фрезерный станок весом 420 кг предполагает использование на предприятиях промышленности, заводах. Богатый функционал модели позволяет выполнять широкий спектр работ без нужды в дополнительном оборудовании.
Наличие двух двигателей малой мощности, в 850 Вт каждый, исключает необходимость наличия силовой электросети, делая возможной работу и при 220 В. Над суппортом допустимо использование заготовок до 17 см в диаметре, а над станиной – 28 см. Частота вращения шпинделя 150-2000 оборотов в минуту, что обеспечивает точность обработки. Высокое качество подшипников, сменные шестерни и кожух патрона (с концевым выключателем). Регулировка фрезера в плавном режиме, а также рукоятки опускания с противоскользящим эффектом создают дополнительный комфорт для мастера в процессе работы. Защитный экран сокращает риск получения травм во время токарных работ.
- Наличие двух двигателей без необходимости в специальной силовой сети.
- Вариативный спектр функций.
- Плавное регулирование фрезера.
- Удобная рукоятка опускания.
5-осевой станок. Видеоролик.
Список литературы
Руководство оператора токарного станка. Система управления следующего поколения 96-RU8910. Редакция M. Февраль 2020. Haas Automation Inc.
- Заводы-производители металлорежущих станков СССР и России
- Производители токарных станков в России
- Производители фрезерных станков в России
- Производители шлифовальных станков в России
- Производители токарных обрабатывающих центров
- Производители 5-осевых центров в России
- Производители обрабатывающих центров в России
- Производители сверлильных станков в России
- Производители кузнечно-прессового оборудования в России
- Справочник заводов производителей станков и КПО
- Производители деревообрабатывающих станков в России
- Производители бытовых деревообрабатывающих станков в России
- Производители рубильных машин в России
1 Описание настольного фрезерного оборудования с ЧПУ
Оно фактически является уменьшенной копией большого фрезерного станка с ЧПУ. Настольный агрегат предназначен для выполнения тех же видов операций при изготовлении изделий сложной формы: фрезерование, сверление, растачивание, зенкерование и так далее. И принцип его работы такой же, но в отличие от больших станков обрабатывать на нем можно только заготовки гораздо меньших размеров. Зато настольное фрезерное оборудование с ЧПУ можно использовать в качестве гравировального. Большие промышленные агрегаты с такой работой не справятся.
Габариты настольного фрезерного оборудования с ЧПУ не более 910x880x880 мм. Но у некоторых моделей длина стола может превышать 1 м (обычно составляет 1135 или 1150 мм). Вес станков достигает от нескольких десятков до 200 кг. Их питание осуществляется от сети 220 В. Максимальная высота заготовки (рабочей зоны) станков настольного исполнения с ЧПУ варьируется от 40 до 200 мм, а мощность шпинделя – в пределах 0,7–1,5 кВт.
Такие станки бывают двух типов. У консольных общий вид, конструкция и принцип работы аналогичны имеющимся у вертикальных больших фрезерных станков.
У портальных шпиндель закреплен на поперечной балке между двумя вертикальными стойками, которые могут быть неподвижными или перемещаться вдоль оси Y. Соответственно, рабочий стол вместе с закрепленной на нем заготовкой либо двигается по оси Y, либо стационарен. Шпиндель перемещается не только по вертикали (оси Z), но и по оси X – по балке между стойками.
Шпиндель портального настольного станка с ЧПУ
Управляется оборудование с подключенного через USB-порт персонального компьютера с операционной системой Windows посредством специального программного обеспечения (ПО) и/или с помощью DSP контроллера станка (зависит от комплектации агрегата с ЧПУ). Программа может быть загружена с носителя внешней памяти, а компьютер отсоединен во время работы станка (тоже зависит от его модели). С помощью ПО можно управлять обработкой заготовки в ручном режиме через DSP либо создать программу, полностью автоматизирующую выполнение всех операций.
Все станки позволяют выполнять 2D и 3D обработку, а некоторое оборудование даже 4D и 5D. Виды обрабатываемых материалов: от пластика и дерева до цветных металлов, камня и стали. Эти возможности станка зависят от его назначения и модели. Многие агрегаты оснащены, а другие могут быть при желании доукомплектованы стружкоотсосом, системой охлаждения шпинделя, поворотным устройством, используемым во время обработки конических изделий, и другими вспомогательными узлами.
Станки используются в зуботехнических лабораториях, а также исследовательских и учебных институтов, высокоточном производстве любых мастерских, в том числе ювелирных. На них выполняют фрезерные, сверлильные, полировальные, шлифовальные, гравировальные работы в домашних условиях при изготовлении небольших изделий. На станках получают или обрабатывают детали мебели, интерьера, рекламных носителей и так далее; штампы, печати, сувенирные и ювелирные изделия, радиотехнические платы и прочее.
Третье
Совокупность высокой точности и абсолютной идентичности результатов по обработке изделий — еще одно положительное качество станков с ЧПУ. Используя одну и ту же настройку фрезерного станка с числовым программным управлением можно выпускать большое количество изделий. При этом они практически абсолютно идентичны как по геометрическим параметрам, так и по высокому уровню качества изготовления.
Таким образом, данный вид промышленного оборудования обладает свойством многократно выпускать сложные изделия без ухудшения их качественных характеристик. Поэтому он применяется для изготовления уникальных пресс-форм, штампов и тому подобной оснастки, где нужна прецизионная точность и высокая повторяемость результатов.
Это интересно: Фреза по металлу — принцип работы, виды и выбор инструмента
Разновидности и назначение
В зависимости от конструкции и технологического применения, устройства для фрезеровки условно делятся на группы:
- головка с отдельным приводом;
- приставка;
- приспособление для фиксации детали.
Фрезерная головка устанавливается на корпус суппорта сзади и перемещается вместе с ним в продольном и поперечном направлении. Вертикальный ход осуществляется по направляющим стойки самого приспособления. Головка имеет свой электропривод, коробку скоростей и органы управления.
У приставки конструкция значительно проще. Электропривод используется только для вращения шпинделя. Регулировать частоту вращения инструмента можно только перестановкой шкивов с разным диаметром. Передача используется ременная, напрямую от вала двигателя к шпинделю. Приставка запитывается от сети оборудования.
Важно!
На настольные модели токарных станков фрезерная приставка может подключаться напрямую к бытовой сети 220 В.
Простое механическое устройство – приспособление для фрезеровки, позволяет производить фрезеровку в ручном режиме. Оно устанавливается вместо резцедержки. На стойке вырезаны вертикальные направляющие для перемещения шпинделя по оси Z. В нем крепиться деталь и перемещается относительно вращающегося в шпинделе инструмента по осям X и Y. Вертикальное смещение заготовки осуществляется вручную.
Обрабатывающие центры под брендом «TRENS»
Европейский бренд «TRENS» выпускает линию станков с наклонной станиной. Их уникальная конструкция обеспечивает высокую точность обработки за счет особой прочности инструментария. Станки ориентированы на крупное и среднее серийное производство и выпуск сложных профилей и деталей. Востребованы следующие модели станков TRENS:
- «SBL 500 A» ориентирован на детали до 1050 килограмм весом. Агрегат снабжен надежным приводом (Fagor, Siemens), фрезерование и расточку обеспечивает система ЧПУ с противошпинделем. Бабка имеет гидропривод и гидравлическую фиксацию заготовки. Предусмотрены специальные операции, например внеосевое сверление.
- «SBL 300» с С-осью выполняет стандартные операции фрезерования, в т. ч. доводку фланцев, валов и других сложных деталей, подходит для резьбовой нарезки. Особо жесткий шпиндель рассчитан на длительное высокоскоростное вращение и высокую производительность станка. С-ось имеет дисковую систему фиксации, что позволяет мгновенно переключать рабочие режимы.
- «SBL 700» самый сложный и технологичный, способен обрабатывать тяжелые (до 2500 кг) криволинейные, ступенчатые и прямолинейным профили. Контроль работы осуществляется от ЧПУ производства Siemens с 3D-программированием (возможно подключение к ПК через интернет).
Обзор видов
Все токарно-фрезерные агрегаты имеют свой шифр в виде цифр и букв. По нему можно узнать возможности и составить описание того или иного оборудования. Обычно в таком шифре содержится три-четыре знака: первая цифра – это группа, к которой относится стан, вторая – это тип аппарата, третья и четвертая – это описание одного из главных параметров стана или материала, с которым предстоит работать. Если после первого обозначения находится буква, то она указывает на то, насколько усовершенствована или нет была базовая модель. Буква же после всей цифровой части говорит о классе точности, особенностях и варианте модификации базовой модели.
Еще в СССР была создана определенная классификация станков для работы с заготовками из металла, где все оборудование разделили на девять групп, каждая из которых делится еще на несколько подгрупп.
По конструкции фрезерная аппаратура довольно разнообразна, в общем же ее можно разделить на два основных типа:
- станы общего назначения, или универсальные, – сюда относятся вертикально-, горизонтально- и продольно-фрезерные;
- станы специализированные – это шпоночно-, карусельно-, шлицефрезерные, фрезерные с копиром и другие.
Токарно-винторезный
Этот вид токарного стана считается универсальным, именно поэтому он используется при производстве единичных деталей и деталей, выпускаемых сериями. С его помощью можно создавать винтовую нарезку модульного, метрического и дюймового типов, а также производить обработку металлических деталей.
Токарно-карусельный
Оборудование карусельного типа обычно используется для обработки заготовок больших размеров. Используются:
- для работы с заготовками в форме цилиндров и конусов;
- для создания пазов разных конфигураций;
- для фрезеровки, шлифовки и подрезки торцевых частей;
- для создания винтовой нарезки.
Конфигурация данного станка включает специальный стол с планшайбой, стойки и суппорты.
Лоботокарный
На лоботокарном оборудовании проходит обработка деталей цилиндрической и конической форм, лобовых заготовок. Главное отличие – ось вращения расположена в горизонтальной плоскости.
Токарно-револьверные
Револьверная группа станов используется для работы с деталями из калиброванного прута. Такое название оборудование получило благодаря тому, как крепятся в нем инструменты: фиксируются в статическом или приводном держателе. Эта особенность наделяет оборудование множеством возможностей: расточка, точение и фасонное точение, сверление, создание резьбы, развертывание, фрезеровка.
Токарно-фрезерный обрабатываемый центр
Для точения используются металлорежущие резцы, зафиксированные во фрезерной головке. Благодаря этому увеличивается количество функций станка.
Автомат продольного точения
Используется на серийном производстве деталей маленьких размеров из прутов, профиля и проволоки, изготовленных из легированной стали, меди и других металлов. В состав оборудования входят подвижные и неподвижные бабки.
Многошпиндельные токарные станки
Станки этого вида используются для работы со сложными деталями из холоднотянутых прутов или труб различного диаметра сечения. Высокая мощность привода и жесткая конструкция обеспечивают высокую работоспособность оборудования.
Материалы
Все главные узлы оборудования ЧПУ делаются прямоугольной формы с применением технологий литья и сварки. Последние ноу-хау разработки дают возможность создавать главные узлы станков из сверхпрочных полимеров. Подобный фактор дает возможность работать технике с минимальной вибрацией.
Шпиндели станков с ЧПУ создаются из сверхпрочных сплавов. В основы шпиндельных узлов инсталлируются особые прочные подшипники, которые «отвечают» за точность всех операций. Шпиндель в ЧПУ — это сложный в конструктивном отношении элемент, в нем находятся узлы:
- Обеспечивающие автоматический зажим рабочих деталей;
- Особые маркеры-индикаторы, которые контролируют работу оборудования.
Шпиндель может располагаться как в горизонтальной плоскости, так и в вертикальной.
Дополнительные детали
Использование фрезеровальных приспособлений на токарном станке невозможно без использования дополнительных деталей. Для монтажа узла на корпусе суппорта, приходится делать отверстия и крепить основание устройства болтами.
Дополнительные опоры – люнеты, уменьшат прогиб длинного вала при его обработке. Центра удерживают деталь большой длины. Цанги необходимы для крепления фрез в кулачковом патроне токарного станка и шпинделе приспособления. Они жестко фиксируют хвостовик инструмента, центрируют его и повышают точность обработки.
Применение машинных поворотных тисков увеличивает угол поворота детали без переустановки, повышает возможности оборудования. При работе по шаблону устанавливается копировальная втулка или подшипник. Он точно ведет инструмент по заданной траектории.
