Ресивер для компрессора. Точный расчёт и подбор

Как подобрать ресивер для компрессора

Ресивер – это резервуар с воздухом под давлением. Его назначение – выравнивать давление воздуха на пути к компрессору, иначе пульсация поставит под угрозу стабильность работы оборудования. Параметры и оснащение

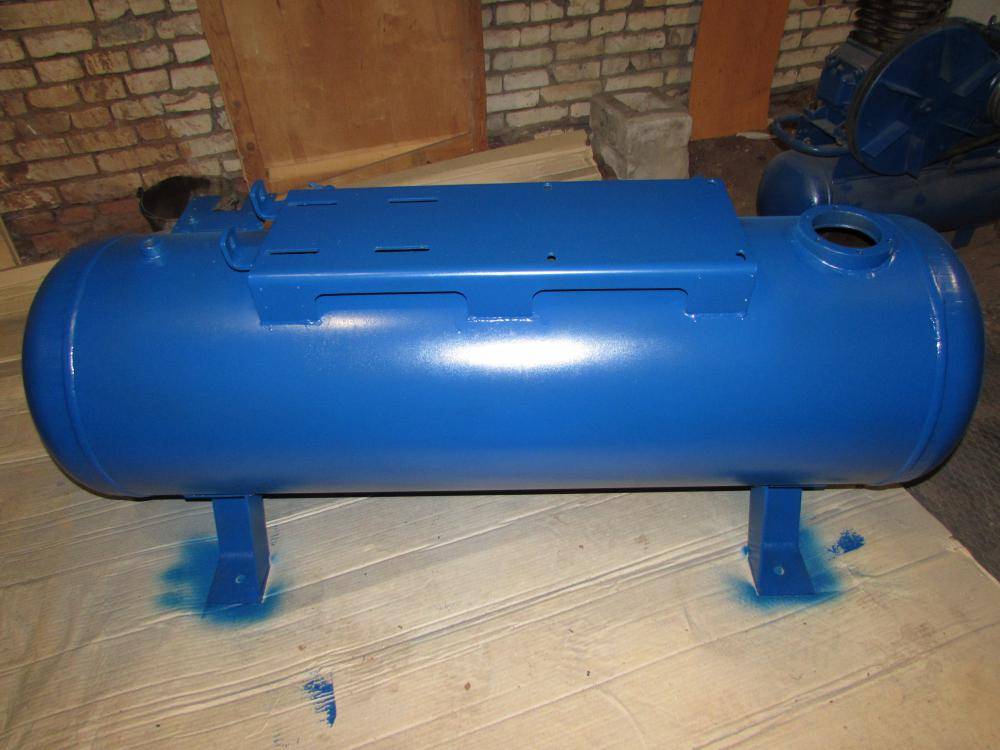

Компрессорный ресивер обычно представляет собой отдельную емкость с герметичными входом и выходом, вертикального или горизонтального расположения, на специальной раме или ножках. Выполняется бак обычно из устойчивой к коррозии стали, хотя для маломощных агрегатов выпускаются ресиверы из резины и пластика.

Рассчитаны ресиверы на эксплуатацию в температурном диапазоне от –15 ºС до +40ºС, при относительной влажности до 80%. Ресивер оснащается воздухоочистным фильтром, который нужно менять не реже двух раз в год, поскольку его чистота оказывает влияние на производительность. В перечне оснащения также: манометр, отводчик конденсата, предохранительный клапан (срабатывает при скачке давления из-за отказа прессостата) и запорная арматура для подсоединения к рабочему устройству и компрессору.

Поставляется ресивер как с компрессором, так и автономно.Как правило, резервуары рассчитаны на универсальное применение. Они не имеют жесткой привязки к условиям эксплуатации, модели и типу компрессора. Основное условие – соответствие агрегату по максимальному давлению. В зависимости от интенсивности работ могут подойти воздухосборники на 10, 16, 25 или 40 атмосфер.

Вместимость ресивера должна быть адекватна производительности компрессора. Если ресивер на 2 кубометра подсоединить к агрегату производительностью 20 кубометров в минуту, то впускного клапана хватит максимум на месяц, и менять его придется за свой счет, потому что гарантийному ремонту случаи некорректной эксплуатации не подлежат.

Размер имеет значение

Продлить срок службы нагнетающей техники поможет грамотный подбор ресивера подходящего объема. Объем подбирается с учетом расхода сжатого воздуха, его минимального/максимального давления и продолжительности потребления.Для компрессора мощностью до 5 кВт обычно рекомендуют ресивер до 100 литров; до 10 кВт – до 300 литров; до 20 кВт – до 550 литров. При пятиминутной пиковой нагрузке с расходом воздуха 0,1 м3/мин и перепадом давлений 3/4 атмосферподойдет ресивер на 500 литров.

Для мобильных компрессоров обычно подходят ресиверы на 50-100 литров, для стационарных – на 500-1000 литров. Чем больше емкость, тем реже при переменном расходе придется подкачивать воздух. Но надо иметь ввиду, что модели емкостью от 900 литров и выше нужно регистрировать в Ростехнадзоре: резервуары большого давления являются взрывоопасными.Не допускается использование сосудов под давлением с дефектами поверхности. На ресивере не должно быть трещин, вмятин и признаков коррозии.

Если работы требуют значительного расхода сжатого воздуха, и штатного ресивера для этого мало, не нужно тратиться на более мощный компрессор – достаточно привлечь дополнительный ресивер. Показанием к установке ресивера большей емкости можно считать существенные отличия пульсации от нормы и производительности агрегата. Чем больше производительность оборудования, тем большим должен быть ресивер.

Подбирается емкость резервуара для хранения сжатого газа в соотношении 30-50% от производительности компрессора. При наличии большой пневмосети достаточно 30%.

По технологической формуле минимальная емкость ресивера задается производительностью компрессора за 8 секунд работы:V = (400×8)/60 = 53,33 (при расходе воздуха 400 л/мин объем резервуара составит 53,33 л). Актуальные значения можно занести в онлайн-таблицу и рассчитать оптимальный объем ресивера на специальных сервисах в Интернете. Поскольку от объема ресивера зависит качество работ и долговечность оборудования, он не должен быть предметом экономии.

Вдоль и поперек

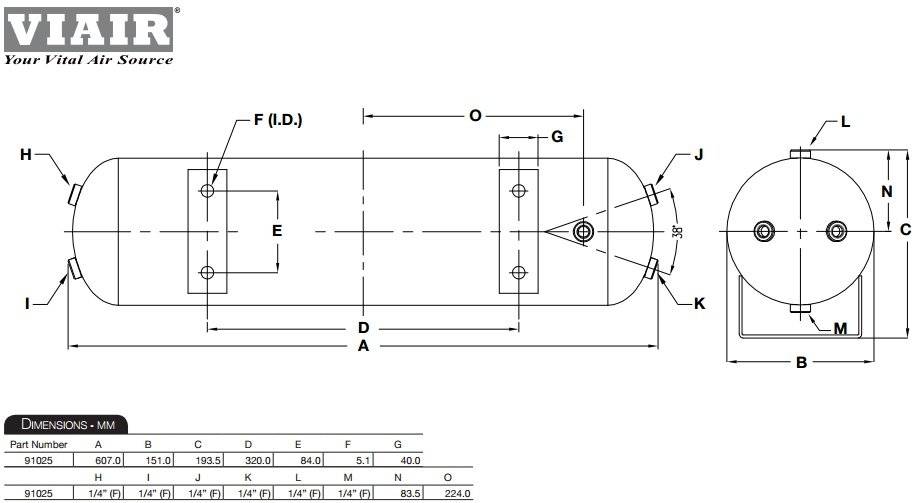

Ресиверы бывают вертикальными и горизонтальными. «Поперечную» компоновку обычно можно встретить в мобильных агрегатах, «продольную» – в стационарных.

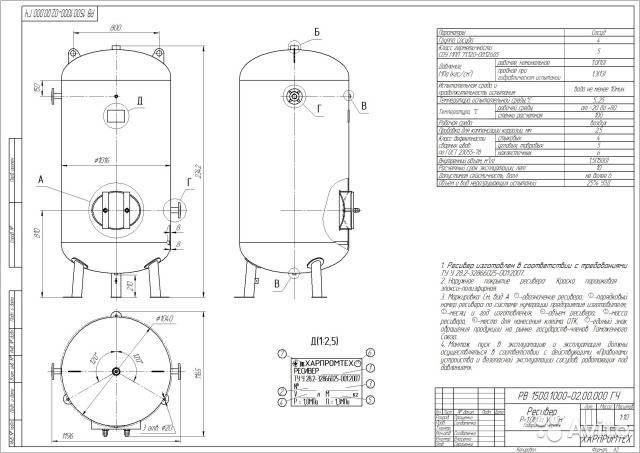

Преимуществами вертикального бака являются:экономия занимаемой площади; удобство монтажа (оцените при групповом расположении); легкость отвода конденсата; многообразие моделей (в том числе – для уличного использования и работы с агрессивной средой). Но для воздухосборникавертикального расположения нужны высокие помещения.

Достоинства горизонтального ресивера: максимальная устойчивость к внешнему воздействию и вибрациям;возможность установки на бак дополнительного оборудования (предусмотрены кронштейны); удобство замены вышедшего из строя ресивера. А к недостаткам горизонтального расположения можно отнести большую занимаемую площадьи ограниченный модельный ряд.

Порядок изготовления самодельного ресивера

Последовательность изготовления дополнительного сосуда выглядит примерно следующим образом.

  1. Очистка старого сосуда от остатков газа. Для этого потребуется его очистить от остатков газа. Удаляют входной вентиль, при этом использование электрического инструмента, например, болгарки, недопустимою в корпусе могут остаться остатки газа.
  2. Сосуд заливают водой и дают ей отстояться в течение 24 часов. Затем ее сливают и очищают внутреннюю полость о грязи.
  3. После этого в баллон вваривают разветвители под рукава, но допустимо установить и резьбовые штуцера, для повышения герметичности при установке пробок необходимо устанавливать уплотняющие прокладки.
  4. Самодельный ресивер необходимо окрасить краской стойкой к воздействию атмосферных явлений.
  5. В собранный и окрашенный маневр устанавливают конденсатоотводчик – его место в самой нижней точке емкости, в верхней части устанавливают манометр. Марку конденсатоотводчика должна согласовываться с производительностью компрессора и размерами резьбы. Стоимость такого устройства лежит в диапазоне от 2500 до 3000 рублей.

При эксплуатации конденсатоотводчика нельзя забывать что, его монтаж на вспомогательную емкость для хранения газа обязательна. Перед включением рабочей нагрузки требуется проверить состояние электрического привода на возможность его эксплуатации со вспомогательным сосудом для содержания газа.

Для этой проверки необходимо включить компрессор и с использованием расходомера проверить скачок напора в длительном режиме эксплуатации (порядка 20 минут).

Если минимальное давление соответствует заявленным характеристикам нагнетателя, то эксплуатация собранной конструкции вполне допустима. Если падение давления ниже допустимого, то применение этого оборудования стоит под вопросом и использовать его нежелательно.

Однокамерное и двухкамерное устройство ресивера

Ресивер для компрессора состоит из двух основных элементов:

  • емкости (баллона);
  • редуктора.

Редуктор предназначен для регулирования давления при выходе рабочей смеси из сосуда.

Различают два вида редукторов:

  • однокамерные;
  • двухкамерные.

Однокамерные редукторы

Подобные редукторы имеют одну камеру с низким давлением. Газ из баллона сначала попадает в камеру высокого давления. Между камерами имеется запорный клапан. Под действием высокой нагрузки клапан находится в закрытом положении. Открытие клапана производят с помощью специального винта на редукторе.

Газ из отсека с высокой нагрузкой попадает в камеру низкого давления. Рабочая смесь поступает потребителям.

Для контроля давления в обоих камерах имеются манометры. Для регулирования нагрузки служит предохранительный клапан. При повышении нагрузки сверх установленной нормы клапан автоматически открывается, и газ поступает наружу.

Простота устройства позволяет использовать однокамерные редукторы для производства штатных компрессоров.

Двухкамерные редукторы

В ресиверах с такими редукторами есть две камеры низкого давления. Они расположены последовательно, друг за другом. Процесс понижения рабочей нагрузки происходит более плавно и точно.

Двухкамерные редукторы способны работать при низких температурах. Отличаются сложностью конструкции. Используются в промышленных установках с большой мощностью компрессоров.

Устройство двухкамерного редуктора

Однокамерные устройства

Однокамерная модификация подходит для компрессорных установок разной мощности. Устройства данного типа активно используются на крупных заводах. Современные модели выделяются высоким параметром давления. У них используется предохранительный клапан и стоит защищенный редуктор. Чтобы самостоятельно собрать ресивер однокамерного типа, рекомендуется изготовить емкость под него. Реле используется с проводимостью от 1.2 мк. При этом прижимная сила обязана составлять максимум 12 Н.

Клапаны обратного типа монтируются за фильтром. Редуктор при этом должен находиться в задней части емкости. Оптимальный диаметр выходного патрубка равняется 2.2 см

Однако важно учитывать объем камеры. Если собирать устройство на 40 литров, то промежуточный фильтр устанавливается за реле

Также надо отметить, что перед использованием оборудования камеру надо проверить на герметизацию.

Дополнительный ресивер для компрессора своими руками

Некоторые работы, которые выполняются домашней мастерской или гараже требуют наличия сжатого воздуха. И может сложиться такая ситуация, когда бытовой компрессор с поставленной задачей не справляется. В этом случае ситуацию можно разрешить, установив на существующий агрегат установить вспомогательный ресивер. Это устройство можно или купить в специализированном магазине, например, запасных частей для автомобиля. Там можно купить ресивер для пневматической системы КАМАЗа, или изготовить его своими руками.

Большая часть предлагаемых ресиверов изготовлены под определенную модель и, отличаются высокой ценой. В зависимости от планируемого размера емкости для самостоятельного изготовления, можно использовать или баллон для пропана, или корпус огнетушителя.

Зачем нужны воздушные ресиверы? Обеспечение более щадящего режима работы компрессора

Бóльшая часть воздушных компрессоров наиболее распространенных типов сжатия, в том числе винтовых и поршневых компрессоров, не оснащены какими-либо системами плавного или даже ступенчатого регулирования производительности, а имеют лишь дискретное ее регулирование — то есть, они или производят сжатый воздух в объеме 100% от своей номинальной производительности, или не производят его вообще. У поршневых компрессоров, это реализуется простейшим способом — пуском или остановкой приводного электродвигателя. У всех современных винтовых компрессоров, помимо пуска/остановки электродвигателя, предусмотрен и более щадящий способ изменения режима работы — т.н. холостой ход. Режим холостого хода у винтовых компрессоров реализуется путем закрывания заслонки клапана всасывания, расположенного на стороне всасывания винтовой пары, между ней и входным воздушным фильтром. При работающем приводном электродвигателе и открытой заслонке клапана всасывания винтового компрессора, атмосферный воздух беспрепятственно поступает на сжатие; при закрытой заслонке клапана всасывания и, опять же, работающем электродвигателе, воздух не поступает на сжатие, и внутри масловоздушного контура винтового компрессора лишь циркулирует компрессорное масло (последнее относится к маслозаполненным компрессорам; у безмасляных винтовых компрессоров, масло и, при водяном охлаждении, вода, циркулируют в рубашках блоков сжатия и в подшипниках/приводной системе). У одноступенчатых винтовых компрессоров, потребление электроэнергии в режиме холостого хода составляет примерно 30% от номинального энергопотребления в нагруженном режиме.

Допустимая частота

Примерная допустимая частота перезапусков приводного электродвигателя (как поршневых, так и винтовых компрессоров) или переключения винтового компрессора между режимами работы.

120
11…222580
30…552060
65…901540
110…1601030
200…250520

Как пуск/остановка приводного электродвигателя, так и переход между нагруженным режимом и режимом холостого хода производятся системой управления компрессора на основании получаемых ей данных о давлении сжатого воздуха после компрессора

При этом, не важно, как именно реализована «система управления» — это может быть и простейшее механическое реле давления, и сложный микропроцессорный блок с передовым пользовательским интерфейсом; в любом случае, при росте давления после компрессора (т.н. «сетевого давления», то есть давления в сети сжатого воздуха) до определенного установленного верхнего уровня, происходит или остановка двигателя (возможно как для поршневых, так и для винтовых компрессоров), или переход на холостой ход (закрытие заслонки клапана всасывания; только у винтовых компрессоров). При падении давления до установленного нижнего уровня, происходит запуск двигателя или переход на рабочий ход

При падении давления до установленного нижнего уровня, происходит запуск двигателя или переход на рабочий ход.

Каждый перезапуск электродвигателя и, в меньшей степени, каждое открытие/закрытие клапана всасывания — это небольшой стресс для всего компрессора. Повышенным нагрузкам подвергаются не только сам электродвигатель или клапан всасывания, но и многие, даже почти все, узлы компрессорной установки. Поэтому, частоту изменений режима работы всегда желательно, по возможности, сокращать. При этом, очевидно, что чем больше объем сети сжатого воздуха после компрессора, тем больше времени, при прочих равных, будет занимать рост или падение давления в этой сети. Первой и главной функцией воздушного ресивера является искусственное увеличение объема сети сжатого воздуха с целью минимизации частоты перехода компрессора между постоем/работой или между нагруженным и холостым режимами работы.

Подбор ресивера для винтового компрессора

Воздушный ресивер — это важная составляющая всей пневмосистемы предприятия, которая используется для питания сжатым воздухом различных станков, инструментов и установок.

Это устройство предназначено для накапливания и хранения запаса сжатого газа, который вырабатывается компрессором или компрессорной станцией. Воздухосборник снижает уровень пульсаций пневматического потока, стабилизирует его параметры и делает потребление воздуха более равномерным.

Ресивер нужен винтовому компрессору для поддержания оптимального эксплуатационного режима, снижения температуры сжатого воздуха и отделения конденсата.

Классификация

Кроме того, что существуют мобильные и стационарные ресиверы, специалисты отмечают и другие конструктивные признаки воздухосборников, позволяющие считать их различными видами изделий. Так, существуют горизонтально и вертикально ориентированные емкости.

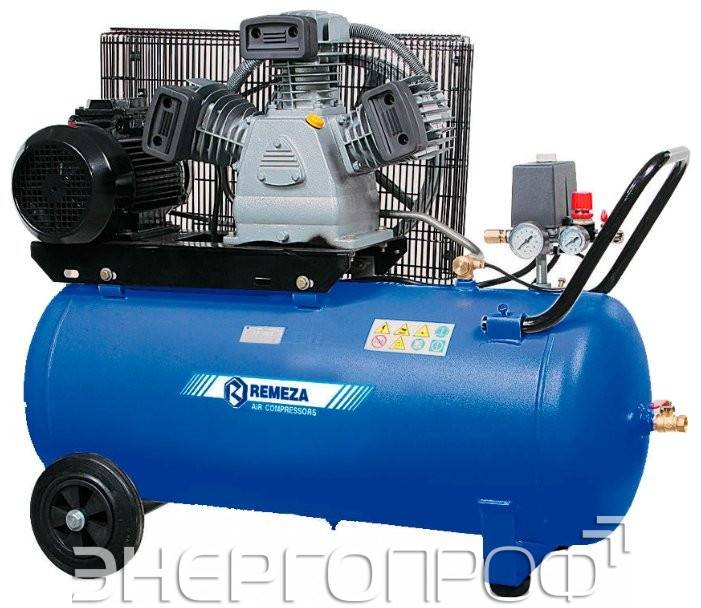

При этом ресиверы в горизонтальном исполнении более компактны и дают возможность экономно разместить на себе насос, электромотор и другое вспомогательное оборудование. Характерная особенность такой компоновки — минимальная длина соединительных трубопроводов. Благодаря этим особенностям горизонтальные ресиверы получили широкое распространение как в бытовых компрессорах, так и в автомобильных пневмосистемах.

Тогда как в вертикальных воздухосборниках проще осуществляется слив накопившегося конденсата. Кроме того, они более удобны при монтаже компрессорных агрегатов, состоящих из нескольких ресиверов, так как занимают меньше места, чем горизонтальные емкости. Поэтому такие воздухосборники чаще используют на тех промышленных предприятиях, где требуется большое количество сжатого воздуха.

Интересно, что при необходимости однотипные ресиверы можно легко объединить между собой параллельным или последовательным способом соединения. При этом емкости, сцепленные между собой последовательно, обеспечивают более высокую степень осушки воздуха и очистки его от различных примесей. Тогда как параллельное соединение ресиверов повышает ремонтопригодность всей системы, так как для восстановления работоспособности одной емкости не нужно полностью выключать компрессорное оборудование. Неисправный бак просто отключается и ремонтируется. Также этот вариант соединения характеризуется наибольшей пропускной способностью.

Основные критерии выбора воздухосборников


Ознакомившись с данной статьей, вы узнали, зачем нужен ресивер в компрессоре, какие типы емкостей бывают, как выполнить монтаж двух и более накопителей. В завершение предлагаем вам изучить основные параметры, требующие внимания при покупке оборудования.

  • Объем. Этот показатель варьируется от 5 литров (для бытовых моделей) до 1000 и более литров (для промышленных агрегатов). При выборе следует придерживаться правила: чем мощнее компрессор, тем больше ресивер. В среднем его объем должен составлять около 30-50% от производительности агрегата.
  • Давление. Для использования в комплексе с бытовым инструментом обычно достаточно ресивера, рассчитанного на хранение воздуха под давлением до 10 бар. Для коммерческого применения на малых предприятиях подойдут модели, выдерживающие до 16 бар.
  • Пропускная способность. Этот параметр определяет, какое количество воздуха (в литрах) может пропустить через себя ресивер за одну минуту. Чем выше потребность в сжатом газе, тем больше должна быть пропускная способность воздухосборника.

Ориентируясь на данные критерии выбора, вы сможете подобрать оборудование, оптимально подходящее для заданных условий эксплуатации.

Начиная эту статью, мы планировали ответить на распространенный вопрос о том, для чего нужен ресивер в компрессоре. Но не смогли не затронуть тему выбора и применения накопителей сжатого воздуха. Надеемся, что наши советы будут полезными. Если же у вас остались вопросы, приглашаем воспользоваться профессиональной помощью в подборе компрессорного ресивера. Чтобы проконсультироваться со специалистом ГК «Энергопроф», свяжитесь с нами по бесплатному телефонному номеру, указанному на сайте.

Способны работать только от ресиверов. Данные устройства отвечают за давление внутри системы. Многие модификации производятся с реле, которые отличаются по прижимной силе. Также надо отметить, что ресиверы могут оснащаться датчиками. Фильтры чаще всего применяются с зажимами. При необходимости ресивер для компрессора можно изготовить самостоятельно

Однако важно учитывать тип и мощность компрессорной установки

Изготовление и подключение дополнительного ресивера своими руками

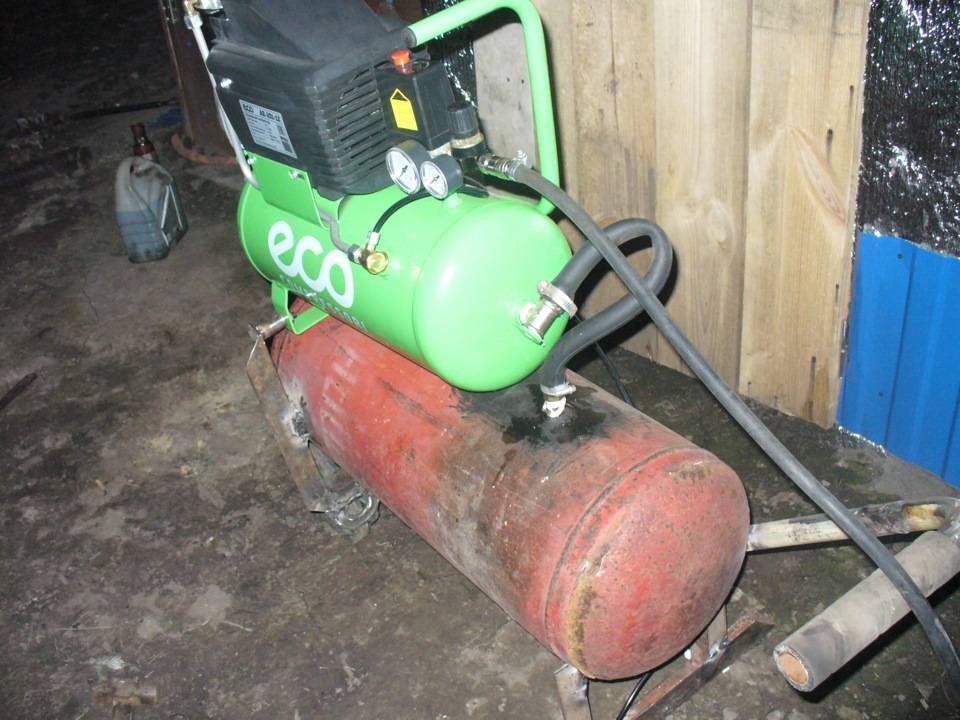

Нередко для небольшой мастерской возникает необходимость размещения нового пневматического оборудования, с которым старый нагнетатель воздуха уже не может справиться. Можно попытаться самостоятельно решить эту проблему, если подключить к компрессору дополнительный ресивер.
При этом совсем не обязательно нести неоправданные расходы, покупая штатную емкость. Опытные мастера стараются обойтись подручными средствами.

Практически в любом хозяйстве часто лежит без дела старое оборудование, предназначенное для работы под давлением. Ресивер для компрессора своими руками можно изготовить из газового баллона, огнетушителя или куска бесшовной толстостенной трубы большого диаметра.

Наиболее надежным получается самодельный ресивер, сделанный из баллона для сжиженного углеводородного газа.
Для этого у него демонтируют входной вентиль, после чего интенсивно промывают или пропаривают внутреннее пространство. Желательно заполнить емкость водой и дать раствориться в ней донным отложениям в течение суток. Только после этого можно при необходимости проводить на корпусе газорезку и сварку.

В баллон вваривают штуцера для подключения манометра, входа и выхода воздуха, дренажный вентиль для отвода конденсата.

Совет! Удобно приспособить рукоятки и колеса для мобильных установок или устойчивую опору в случае стационарного применения.

Соединение с компрессором выполняется с помощью металлических труб или шлангов, рассчитанных на высокое давление. Собранную установку обязательно испытывают на максимальной нагрузке
, после чего подбирают оптимальный режим для различных ситуаций.

Во многих компрессорных агрегатах для повышения эффективности работы с сжатым воздухом применяются ресиверы – емкости для хранения воздуха под давлением. Исходя из интенсивности и объемов работ могут применяться емкости на 50, 100 литров, иногда больше. В данной статье мы разберем, как выполнить дополнительный ресивер для компрессора своими руками, для чего он вообще нужен и какие характеристики стоит учитывать при его сборке.

Подготовка к изготовлению воздушного компрессора своими руками

Работы по изготовлению самодельного компрессора своими руками начинаются с основного узла – нагнетателя. Поэтому, первым делом, следует определиться, что послужит его базой. Нагнетатель можно демонтировать не только с различной бытовой техники, отслужившей свой век, но и с двигателей некоторых автомобилей.

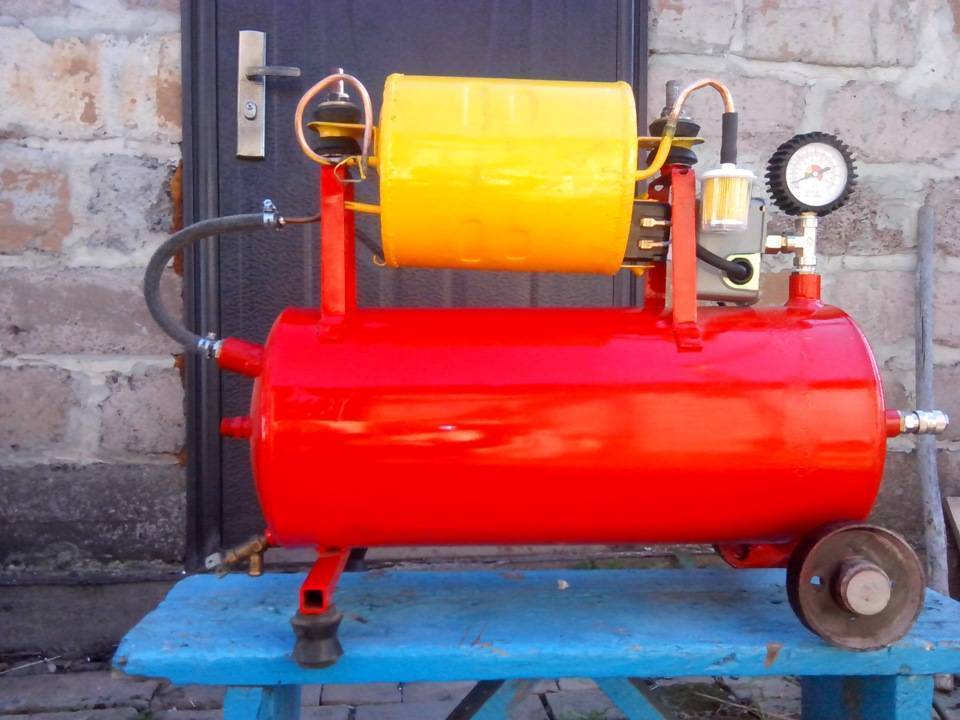

Вот такой компрессор от холодильника можно пустить в дело, если оборудовать его ресиверомФОТО: drive2.ru

Многие мастера, профессионально занимающиеся аэрографией или иными работами, требующими наличия сжатого воздуха, в небольших помещениях, отдают предпочтение именно воздушным электрическим компрессорам 220 В, изготовленным своими руками. Это обусловлено их более тихой (в сравнении с заводскими вариантами) работой.

Самодельные компрессоры работают значительно тише, нежели поршневые заводскиеФОТО: drive2.ru

Ресивер для компрессора своими руками: из чего его сделать

Наиболее простым вариантом здесь будет использование бескамерного колеса от автомобиля, однако стоит помнить, что для поездок диск после модернизации будет уже непригоден. Но такой  самодельный ресивер для компрессора максимально прост в изготовлении, а потому более приемлем для небольших объёмов работ, таких, как аэрография.

Ресивер для компрессора можно приобрести, но дешевле изготовить самостоятельноФОТО: krsk.au.ru

Если требуется больший объём воздуха, лучше всего в качестве ресивера при изготовлении компрессора своими руками использовать огнетушитель или старый газовый баллон.

Нагнетатель, манометр и иные детали

Если планируется использование мощного нагнетателя, демонтированного со старой техники, необходимо приобрести манометр и аварийный клапан, который не позволит давлению в ресивере подняться выше допустимого. Что же касается простейшего компрессора из старого колеса, то здесь вполне подойдёт и автомобильное устройство, работающее от прикуривателя и используемое для подкачки шин. Однако и такой нагнетатель может создать избыточное давление, которое приведёт к разрыву покрышки. Подобная ситуация очень опасна и чревата травмами, порой не совместимыми с жизнью. Поэтому об аварийном клапане забывать нельзя ни в коем случае.

Старое колесо от машины неплохо справится с ролью ресивераФОТО: drive2.ru

Рассмотрим пример простейшего компрессора на основе автомобильного электронасоса и бескамерного колеса в качестве ресивера.

Как сделать простейший компрессор своими руками

Для работы потребуется приобрести аварийный клапан и штуцер подкачки (ниппель, золотник, «сосок»). В колёсном диске для него нужно просверлить дополнительное отверстие, как и для аварийного клапана. Далее штуцер подкачки и клапан устанавливаются на своё место, колесо собирается. Остаётся подключить к одному из штуцеров подкачки автомобильный электрический насос, а ко второму шланг отвода на краскопульт или аэрограф. Теперь, после заполнения колеса воздухом, мини-компрессор, изготовленный своими руками, можно использовать по назначению.

Подобные штуцера можно приобрести в любом автомагазине за копейкиФОТО: eckonom.ru

Ресивер для компрессора: подбираем и используем правильно

Учитывая все вышесказанное, становится понятно, насколько важен ресивер для компрессора, поэтому подходить к его выбору и использованию нужно ответственно.

Обычно ресивер изготавливается из марок стали, невосприимчивых к коррозии, но для маломощных компрессоров допустимо применять пластик или резину, разумеется, только высокопрочные сорта, поскольку емкость будет содержать воздух под давлением. Большинство из них рассчитаны на применение без привязки к конкретному производителю.

Ресивер может располагаться вертикально и горизонтально. Вертикальные модели хороши тем, что экономят место и отделять конденсат при их помощи гораздо удобнее. Существует широкий модельный ряд вертикальных ресиверов, но при этом, конечно, требуется помещение с высоким потолком. Горизонтальные более громоздкие и требуют больше места, но зато мобильное оборудование, укомплектованное ими, гораздо более устойчиво, а также они не требуют наличия длинных коммуникаций.

Чтобы купить подходящий ресивер, необходимо не только осознавать его важность, но и знать параметры, по которым нужно ориентироваться. Например, максимальное давление. По этому показателю подобрать ресивер нетрудно, поскольку в зависимости от предполагаемого использования существуют модели на 10, 16, 25 или 50 атмосфер

По этому показателю подобрать ресивер нетрудно, поскольку в зависимости от предполагаемого использования существуют модели на 10, 16, 25 или 50 атмосфер.

Очень важно правильно подобрать объем ресивера, так как от этого зависит, способен ли он будет обеспечивать бесперебойную поставку воздуха. Для этого существует несколько методов. Можно, например, воспользоваться специальными таблицами и калькуляторами, которые предлагаются производителями

Можно исходить из простой корреляции между объемом ресивера и мощностью компрессора. Так для компрессора мощностью 5 кВт рекомендуется подбирать ресивер до 100 л, 10 кВт – до 300 л, 20 кВт – до 550 л

Можно, например, воспользоваться специальными таблицами и калькуляторами, которые предлагаются производителями. Можно исходить из простой корреляции между объемом ресивера и мощностью компрессора. Так для компрессора мощностью 5 кВт рекомендуется подбирать ресивер до 100 л, 10 кВт – до 300 л, 20 кВт – до 550 л.

Также существует подбор объема ресивера, основанный на зависимости его от производительности компрессора, которые соотносятся как 3:1, проще говоря, объем ресивера должен составлять треть производительности агрегата.

Существует и более сложный расчет, который, однако, хорош тем, что учитывает все необходимые данные и позволяет подобрать оптимальное оборудование. Для этого в верхней части дроби производительность компрессора умножается на температуру сжатого воздуха в Кельвинах и на коэффициент 0.25. Нижняя часть дроби – это максимальная частота циклов, умноженная на разность давления в барах, умноженные на максимальную температуру воздуха на входе, также в Кельвинах. Первое получившееся число делим на второе и получаем необходимый нам объем ресивера.

Для безопасной эксплуатации нужно в самом начале убедиться, что корпус ресивера полностью исправен, не имеет дефектов, вмятин и повреждений, что сварные швы находятся в целости. В процессе эксплуатации обслуживающий персонал должен время от времени совершать осмотры на предмет отсутствия повреждений емкости.

К техническому обслуживанию ресивера относится также замена воздушных фильтров, которыми он укомплектован. Фильтры меняют не реже, чем два раза в год. Засоренный фильтр напрямую влияет на снижение производительности компрессора.

Также следует помнить, что ресивер, как и любое другое оборудование, предназначен для эксплуатации в определенных условиях, где температура окружающего воздуха может колебаться в пределах от 15 до 40ºС, а влажность составляет не более 80%.

Производим расчет хладагента необходимый для заправки установки

коэффициентϕ, который равен соотношению VFV

ϕ =VFV (1)

Общее число хладагента в установке М определяется следующим образом:

М= Ʃi=1nVii ∙ ρFi+(1- ϕi) ρDi) (2),

где Viвнутренний объем i-ой части установки, м3;

I – порядковый номер n частей установки;

ρFi – плотность жидкого хладагента в i-ой части установки, кг/ м3;

ρDi – плотность пара хладагента в в i-ой части установки, кг/ м3.

Значение плотности выбирают с учетом температуры и давления хладагента из таблиц свойств пара или из диаграмм свойств применяемого хладагента. Чтобы произвести оценку достаточно основываться только по объему жидких составляющих. Коэффициенты ϕi частей, заполненных паром или жидкостью будут равны следующим значениям:

Часть контура

ϕi

Жидкостной трубопровод (от конденсатора до расширительного устройства)

1,0

Всасывающий трубопровод (от испарителя до компрессора)

Нагнетательный трубопровод (от компрессора до конденсатора)

В испарителе и конденсаторе находится как пар, так и жидкость. Для них имеются опытные величины, которые зависят от конструктивных особенностей и уровня тепловых нагрузок.

Теплообменники воздушного охлаждения

Часть контура

Конденсатор

Испаритель

Максимальная тепловая нагрузка

Минимальная тепловая нагрузка

Теплообменники водяного охлаждения

Часть контура

ϕi

Пластинчатый испаритель (подача охлаждаемой среды снизу)

0,8

Пластинчатый конденсатор

0,25…0,35

Кожухотрубный испаритель (внутритрубное кипение)

0,5…0,6

Кожухотрубный конденсатор (межтрубная конденсация)

0,3…0,4

Следует также учитывать размеры ресивера, поскольку они зависят от схемы холодильного контура. Таким образом, количество хладагента определяют без учета ресивера.

Имеющие сложную конструкцию установки с промежуточными регенеративными теплообменниками, системами регулирования производительности компрессоров, отделителями жидкости рассматривают таким же образом.

Собирают данные объема по отдельным участкам установки, определяют коэффициенты заполнения и данные подставляют в формулу (2). Во время стоянки оборудования накопление хладагента происходит в наиболее холодных частях. Если речь идет о теплообменниках воздушного охлаждения, то это будут открытые части установки. Коэффициент заполнения для этих частей контура будет иметь следующие значения:

Часть контура

ϕi

Конденсатор

1,0

Нагнетательный трубопровод от регулятора давления до конденсатора

1,0

Нагнетательный трубопровод без регулятора давления

Жидкостный трубопровод

1,0

Величины, полученные для установок, функционирующих в разных режимах, в том числе и при стоянке, следует сравнить. Максимальная из них Ммакс будет равной требуемому количеству хладагента без ресивера.
