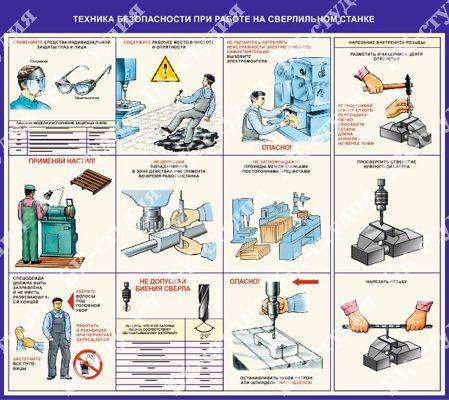

Техника безопасности при работе на сверлильных станках

ИНСТРУКЦИЯ ПРИ РАБОТЕ НА СВЕРЛИЛЬНОМ СТАНКЕ.

1.ОБЩИЕ ПОЛОЖЕНИЯ.
1.1. К работе на сверлильном станке могут быть допущены лица не моложе 18 лет, обученные по специальной программе, имеющие допуск к данным работам, прошедшие вводный инструктаж и инструктаж на рабочем месте.
1.2. Непосредственно на рабочем месте должен быть список лиц, допущенных к работе на станке.
2. ДО НАЧАЛА РАБОТЫ.
2.1. Привести в порядок рабочую одежду: застегнуть или подвязать обшлага рукавов, надеть головной убор.
2.2. Осмотреть рабочее место и убедиться:

• в наличии достаточного освещения рабочего места;
• в свободном доступе к пусковым устройствам;
• в исправности пускового устройства;
• в заземлении электродвигателя.

Меры безопасности при работе на сверлильном станке.

3.  ВО ВРЕМЯ РАБОТЫ.
3.1.Работать только на исправном станке, при наличии исправных ограждений;
использовать станок по прямому назначению.
3.2. Во время работы не находиться близко к шпинделю и режущему инструменту.
3.3. Устанавливать обрабатываемый предмет правильно и надежно, чтобы была исключена возможность его вылета, либо других нарушений технологического процесса.
3.4. Не применять при работе патронов и приспособлений с выступающими стопорными болтами, если они есть, необходимо их оградить
3.5. Обрабатываемые детали, тиски, приспособления прочно и надежно закрепить на столе или фундаментной плите. Крепление производить специальными болтами и деталями.
3.6. Тиски ДОЛЖНЫ БЫТЬ исправными, насечка губок не сработана.
3.7. Установку деталей на станок и снятие их со станка производить только при остановленном режущем инструменте.
3.8. При установке режущих инструментов следить за надежностью и прочностью их крепления. Установку производить при полной остановке станка.
3.9. При смене инструмента опустить шпиндель.
3.10. Не пользоваться инструментом с изношенными конусами, хвостовиками, остерегаться пореза рук о режущую кромку инструмента.
3.11. Удерживать просверливаемую деталь руками ЗАПРЕЩАЕТСЯ.
3.12. Работать на сверлильных станках в рукавицах ЗАПРЕЩАЕТСЯ. Установка и снятие крупногабаритных деталей должны производиться в рукавицах только после остановки станка.
3.13. В случае задержки инструмента, поломки хвостовика или другого инструмента – ВЫКЛЮЧИ СТАНОК.
3.14. ЗАПРЕЩАЕТСЯ производить сверление тонких полос, пластин или других подобных деталей без крепления их в специальных приспособлениях.
3.15. Если изделие проворачивается на столе вместе со сверлом, не пытаться придерживать его рукой, следует остановить станок, сделать нужное направление или взять соответствующее приспособление. При ослабленном креплении патрона, сверла, детали НЕМЕДЛЕННО остановить станок. Крепить деталь, приспособление или инструмент на ходу станка ЗАПРЕЩАЕТСЯ.
3.16. При сверлении хрупких металлов надень защитные очки.
3.17. При сверлении глубоких отверстий периодически выводить сверло из отверстия для удаления стружки.
3.18. Удалять стружку на просверливаемой детали и столе только при остановке станка.
3.19. При сверлении вязких металлов применять специальные сверла со стружкодробящей нарезкой.
3.20. Не останавливать выключенный станок нажимом на шпиндель или патрон, не прикасаться к сверлу до полной остановки.
3.21. Режущий инструмент подводить к обрабатываемой детали постепенно, плавно, без удара.

4.ТРЕБОВАНИЯ БЕЗОПАСНОСТИ В АВАРИЙНЫХ СИТУАЦИЯХ.
4.1. В случае воспламенения горючих веществ необходимо использовать огнетушитель, песок, землю или накрыть огонь брезентом или войлоком. Заливать водой горящее топливо и неотключенное электрооборудование запрещается.
4.2. Во всех случаях обнаружения пожара или его признаков (дым, запах гари), повреждения технических средств или другой опасности станочник должен немедленно доложить мастеру и покинуть опасную зону.
4.3. При внезапном выключении освещения необходимо дождаться его включения. Передвигаться в неосвещенных помещениях опасно.
4.4. При обнаружении малейших признаков отравления или раздражения кожи, слизистых оболочек глаз, верхних дыхательных путей необходимо немедленно прекратить работу, сообщить об этом мастеру и обратиться в медпункт.
5. ПО ОКОНЧАНИИ РАБОТЫ.
5.1. Выключить станок и дождаться полной его остановки.
5.2. Привести станок и рабочее место в порядок.
5.3. Убрать инструмент и приспособления, очистить станок от грязи, стружек и посторонних предметов.
5.4. Вытереть станок.

Требования охраны труда перед началом работы

2.1. При выполнении опасных и редко выполняемых работ станочник должен получить целевой инструктаж по безопасности труда от руководителя.

2.2. Перед началом работ необходимо привести в порядок рабочую одежду, убрать волосы под головной убор, приготовить необходимый инструмент, крючок для удаления стружки, предохранительные приспособления (очки, наушники, респиратор), осмотреть станочное оборудование, грузоподъемные средства и инструмент, определить их исправность и готовность к использованию.

2.3. Рабочее место должно быть чистым и достаточно освещенным, проходы, места у станочного оборудования свободны от инструментов, деталей и расходного материала. Оснастка, заготовки, готовые детали и отходы производства должны находиться на специальных стеллажах, столах, в таре.

2.4. Для работы сидя рабочее место должно иметь стул (сидение) с регулируемыми высотой и наклоном спинки. Около станка на полу должны быть исправные деревянные решетки (настилы) на всю длину рабочей зоны и шириной не менее 0,6 м. Специальные площадки, подножки, ступеньки, лестницы, предназначенные для доступа к высокорасположенным органам управления станков, должны быть исправны и надежно закреплены.

2.5. Станочное оборудование и верстаки должны быть оборудованы низковольтным освещением. При использовании на станках люминесцентного освещения должна быть обеспечена защита обслуживающего персонала от стробоскопического эффекта, появляющегося на движущихся частях станка.

2.6. Перед пуском станка необходимо проверить наличие и исправность:

• ограждений зубчатых колес, приводных ремней, валиков, приводов и др., а также токоведущих частей аппаратуры (пускателей, рубильников и др.). Откидные, раздвижные и съемные ограждения должны удерживаться от самопроизвольного перемещения;
• заземляющих устройств;
• предохранительных устройств для защиты от стружки, охлаждающих жидкостей. Шланги, подводящие охлаждающую жидкость, должны размещаться так, чтобы было исключено соприкосновение их с режущим инструментом и движущимися частями станка;
• устройств для крепления инструмента (отсутствие трещин, прочность крепления пластинок твердого сплава, стружколомающих порогов и пр.).

2.7. Станочник должен обеспечить достаточную смазку станка, пользуясь при этом специальными приспособлениями, проверить правильность работы блокирующих устройств и убедиться, что на станке нет посторонних предметов.

2.8. При включении станка на холостом ходу проверяется:

• исправность органов управления (механизмов главного движения, подачи, пуска, останова движения и др.);
• исправность системы смазки и охлаждения;
• исправность фиксации рычагов включения и переключения (должна быть исключена возможность самопроизвольного переключения);
• нет ли заеданий или излишней слабины в движущихся частях станка (в шпинделе, в продольных и поперечных салазках суппорта).

2.9. Режущий, измерительный, крепежный инструмент и приспособления должны быть разложены в удобном для пользования порядке. Работать разрешается только исправным инструментом, приспособлениями и применять их строго по назначению.

2.10. Режущий инструмент должен быть правильно заточен, хвостовики и посадочные места не должны иметь повреждений, деформаций.

2.11. Гаечные ключи должны иметь зев, соответствующий размеру гаек, головок болтов, быть без трещин, выбоин и заусениц. Губки ключей должны быть параллельны. Раздвижные ключи не должны иметь излишней слабины в подвижных частях. Не разрешается пользоваться гаечными ключами, подкладывая пластинки между гайками и ключом, наращивать рукоятки ключей при помощи другого ключа, труб и др. предметов.

2.12. Ручные инструменты для рубки и пробивки металла (зубила, крейцмейсели, бородки, просечки и др.) должны отвечать следующим требованиям:

• режущая кромка не должна иметь повреждений; боковые грани в местах, где инструмент поддерживают руками, не должны иметь острых кромок, заусениц и трещин;
• длина инструмента должна быть не менее 150 мм, кернера — 100 мм.

2.13. Напильники, рашпили, шаберы, молотки должны быть прочно насажены на деревянные ручки.

2.14. Абразивные круги должны быть надежно закреплены, не иметь трещин и выбоин. Между кругом и зажимными фланцами необходимы прокладки толщиной 0,5 — 1 мм. Зазор между абразивным кругом и подручником должен быль не более 3 мм.

2.15. Запрещается работать на неисправном оборудовании, использовать неисправный инструмент, самостоятельно производить ремонт станков и оборудования, не предусмотренный квалификационной характеристикой работающего.

Возможности и устройство промышленного сверлильного оборудования

Сверлильное оборудование, предназначенное для промышленного использования, устроено намного сложнее, чем бытовые модели. Это заметно, как было сказано выше, даже по фото таких агрегатов. Подача режущего инструмента на этом оборудовании может выполняться не только вручную, но и в автоматическом режиме. Практически на любом из таких станков предусмотрена возможность регулирования скорости вращения шпиндельного узла и величины подачи, за что отвечают коробка скоростей и коробка подач соответственно.

Настольные сверлильные станки профессионального класса отличаются от бытовых моделей высокоточными комплектующими, начиная от опорных подшипников и заканчивая патроном

Поскольку такие станки используются более интенсивно и для решения ответственных задач, их кинематическая схема отличается более сложным и надежным исполнением. Во многих из современных моделей данных аппаратов предусмотрена опция автоматического реверсирования направления подачи и вращения режущего инструмента в тот момент, когда он достигает требуемой глубины обработки.

Шпиндельный узел большинства моделей такого оборудования оснащен механизмом автоматического подвода к поверхности обрабатываемой детали. Практически обязательной опцией для данных станков является автоматическая подача охлаждающей жидкости в зону обработки в тот момент, когда такая обработка начинается.

Конструкция сверлильной головы промышленного станка

В последнее время промышленные предприятия активно оснащаются сверлильными станками, работой которых управляет система ЧПУ. Преимуществом использования такого оборудования является то, что в них автоматизированы основные и вспомогательные технологические операции, что позволяет значительно повысить их производительность по сравнению с моделями, управляемыми вручную.

Промышленные станки сверлильной группы, как уже говорилось выше, способны выполнять различные технологические операции:

• развертывание отверстий;
• обработку отверстий с использованием зенкера;
• снятие фасок в верхней части отверстий, формирование цилиндрических и конических углублений – зенкование;
• обработка отверстий при помощи цековки;
• нарезание внутренней резьбы;
• обработка отверстий при помощи резца – растачивание;
• финишная обработка отверстий при помощи шариковых или роликовых инструментов – выглаживание;
• обработка деталей при помощи фрезерного инструмента (формирование пазов и др.).

Зенковка углубления на промышленном станке

Во время работы

Непосредственно начиная работу, нужно сделать следующее:

1. Выполнить проверку надёжности закрепления сверла и заготовки, которую планируют обрабатывать.

2. Работы производятся только при включённой вытяжке.

3. В процессе работы на станке необходимо перемещать сверло без рывков. Плавное опускание снизит риск возникновения проблем.





















4. Если обрабатывают детали, имеющие длину больше полутора метров, их фиксируют с помощью специальных креплений.

5. На сверлильном станке периодически требуется возобновлять смазку сверла и проводить его охлаждение. Для этого запрещается использовать влажную тряпку. Для этой цели необходимо применять специальную кисточку.

6. Патрон нельзя тормозить при помощи рук.

7. Когда работа окончена, требуется перед уходом дождаться полной остановки станка.

8. На станине станка не должны находиться посторонние предметы. Перед началом рабочего дня это нужно проверить и навести порядок.

9. Если произошло внезапное отключение электричества, нужно сразу произвести отключение станка. В противном случае внезапное включение может стать причиной травмы.

10. Если инструмент изношен или неисправен, то им пользоваться запрещается.

11. При удалении стружки нельзя пользоваться поддувом.

12. Пока станок работает нельзя руками поправлять обрабатываемую деталь. Также запрещено в это время подтягивать сверло или подкручивать гайки. Чтобы это сделать, нужно отключить оборудование и дождаться полной остановки.

Перед началом сверления в этом месте деталь нужно накернить.

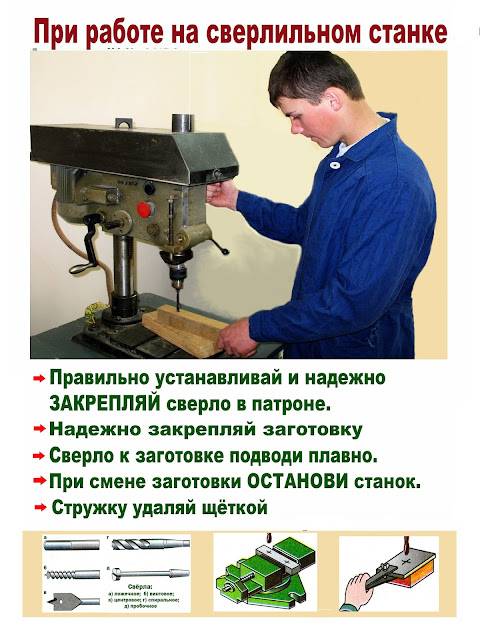

Техника безопасности при работе на сверлильном станке

На заметку! Работник должен получить специальное образование в колледже и иметь документ, который подтверждает его квалификацию.

Вводный инструктаж

Беседа с подчиненными должна проводиться не только при приеме на работу, но также когда сотрудник приступает к рабочему процессу. Данная процедура должна носить периодический характер. Инструктаж освещает нюансы работы и особенности пользования техникой. Специальное оборудование на рабочем месте – это предмет эксплуатации, и сотруднику должна быть предоставлена подробная инструкция по охране труда при работе на сверлильном станке или другом производственном приборе.

Правила при сверлении

Каждый мастер обязан иметь допуск и пройти аттестацию до официального приема на работу. Инструкция считается типовой документацией, должна быть составлена по правилам, заверена подписью руководителя организации и круглой печатью. Ниже описаны основные правила при работе с металлом, деревом с использованием дрели, сварочного аппарата или любого станка:

• человек не имеет право приступить к работе без официального оформления и прохождения инструктажа;
• документация для работы содержит основные требования к проведению рабочего процесса. Его основные моменты прописаны в должностной инструкции;
• новички сначала должны пройти обучение;
• проводится систематическая проверка знаний, даже если у работника высокая квалификация, и он работает по специальности долгие годы;
• сотрудник расписывается в специальном журнале и его подпись подтверждает, что с ним был проведен вводный инструктаж.

6.9. Основные правила безопасности при работе на сверлильных станках

Если при работе на сверлильных станках не уделять необходимого внимания вопросам безопасности, то могут иметь место производственные травмы. К основным причинам производственных травм следует отнести несоблюдение техники безопасности при работе режущим инструментом, пользовании приспособлением и электрическим приводом

При работе на станке следует особое внимание уделять отлетающей стружке, обращению с деталями, заготовками и другими предметами

Режущие инструменты

При сверлении практически не удается оградить вращающийся инструмент, поэтому важное значение имеет состояние спецодежды, исключающей возможность захвата ее вращающимся инструментом. Порванная, не застегнутая на все пуговицы одежда, не убранные под головной убор волосы, выпущенные наружу концы женских косынок, платков, галстуков служат причиной захвата сверловщика вращающимися частями станка или инструмента

Ограждению подлежат все приводные и передаточные механизмы станка (зубчатые колеса, цепи, ремни, шкивы, валы), поэтому необходимо следить за установкой защитных ограждений, удобных при эксплуатации станка

Ограждению подлежат все приводные и передаточные механизмы станка (зубчатые колеса, цепи, ремни, шкивы, валы), поэтому необходимо следить за установкой защитных ограждений, удобных при эксплуатации станка.

Сливная (ленточная) стружка. Сливная стружка часто является причиной порезов рук и ног. До сих пор не найдено универсального средства устойчивого ее дробления в процессе резания в широком диапазоне режимов резания. Травму можно получить как во время работы станка, так и при уборке рабочего места. Для освобождения станка и рабочего места от стружки следует использовать специальные захваты.

Отлетающая стружка и пыль хрупких металлов. При обработке бронзы, латуни, чугуна, различных сплавов и стали образуются элементная отлетающая стружка и пыль. Стружка может травмировать (обжечь) лицо и руки сверловщика, а пыль — засорить глаза. При обработке хрупких металлов и неметаллических материалов воздух рабочей зоны загрязняется пылью обрабатываемого материала, имеющего во многих случаях вредные составляющие (такие, как свинец, бериллий, асбест и др.). При обработке отверстий в заготовках из материалов, дающих мелкую стружку и пыль, обязательно следует надевать очки и устанавливать специальные пневматические стружкоприемники, соединяемые с отсасывающими устройствами.

Приспособления для закрепления заготовок.Несчастный случай может произойти из-за ненадежного закрепления заготовки или инструмента, в результате этого они могут сдвинуться и нанести травму. При закреплении заготовки и инструмента возможен срыв с болта или гайки «разработанного» ключа несоответствующего размера (см. гл. 5).

Заготовки и обработанные детали. Травмы иногда возникают при установке заготовки и съеме обработанной детали со станка вручную (падение заготовки на ноги, защемление рук между заготовкой и станиной станка). Ушибы ног или других частей тела часто происходят в результате неправильной укладки деталей, неудовлетворительного состояния полов и рабочих мест. Высота штабелей мелких деталей должна быть не более 0,5 м, средних — 1 м, крупных — 1,5 м.

Движущиеся части станков

Установку заготовки и съем обработанной детали производят при выключенном станке и на расстоянии от режущего инструмента, который может травмировать сверловщика при неосторожном движении

Электрический ток. Ограждения, блокировки и заземление всегда должны быть в исправном состоянии в соответствии с действующими правилами.

Травмы могут возникнуть и при падении человека на поврежденном или загрязненном эмульсией, маслом или стружкой полу, при столкновении людей или наезде транспортных средств в механических цехах машиностроительных заводов. Поэтому сверловщик должен быть внимательным при работе на станке и во время перемещения по цеху.

Контрольные вопросы

1. Какие основные правила безопасности труда должен знать каждый сверловщик?
2. Какие травмы может причинить человеку сливная и отлетающая стружка?

ТРЕБОВАНИЯ ОХРАНЫ ТРУДА В АВАРИЙНЫХ СИТУАЦИЯХ

4.1. В случае появления задымления или возгорания немедленно прекратить работу, отключить электрооборудование, вызвать пожарную охрану, сообщить непосредственному руководителю и администрации организации, принять меры к эвакуации из помещения. При ликвидации загорания необходимо использовать первичные средства пожаротушения, принять участие в эвакуации людей. При загорании электрооборудования применять только углекислотные огнетушители или порошковые. 4.2. В случае получения травмы работник обязан прекратить работу, поставить в известность непосредственного руководителя и вызвать скорую медицинскую помощь или обратиться в медицинское учреждение. 4.3. Если на металлических частях оборудования обнаружено напряжение (ощущение тока), оборудование гудит, в случае появления вибраций или повышенного уровня шума, при резком нагревании и плавлении корпуса, искрении электрооборудования, обрыве питающего кабеля, необходимо остановить работу оборудования, доложить о случившемся непосредственному руководителю. Без указаний руководителя к работе приступать запрещено. 4.4. При поражении электрическим током необходимо освободить пострадавшего от действия тока путем немедленного отключения электроустановки рубильником или выключателем. Если отключить электроустановку достаточно быстро нельзя, необходимо пострадавшего освободить с помощью диэлектрических перчаток или сухого деревянного предмета, при этом необходимо следить и за тем, чтобы самому не оказаться под напряжением. После освобождения пострадавшего от действия тока необходимо оценить его состояние, вызвать скорую медицинскую помощь и до прибытия врача оказывать первую доврачебную помощь.

ТРЕБОВАНИЯ БЕЗОПАСНОСТИ ПО ОКОНЧАНИИ РАБОТЫ

После окончания работ сверловщик обязан:

– выключить станок и электродвигатель;

– привести в порядок рабочее место:

а) убрать со станка стружку и металлическую пыль;

б) очистить станок от грязи;

в) аккуратно сложить заготовки и инструменты на отведенное место;

г) смазать трущиеся части станка;

– сдать станок сменщику или мастеру и сообщить о всех неисправностях станка;

снять спецодежду и повесить ее в шкаф. Вымыть лицо и руки теплой водой с мылом или принять душ.

Введение. 1 1. Общие требования безопасности. 1 2. Требования безопасности перед началом работы.. 2 3. Требования безопасности во время работы.. 2 4. Требования безопасности в аварийных ситуациях. 3 5. Требования безопасности по окончании работы.. 4

Необходимые правила перед началом работы

Вначале, прежде чем приступить к работе, работник обязан удостовериться в исправности станка, должно присутствовать защитное ограждение ремней привода, станок должен быть обязательно заземлен, а рабочий инструмент в исправном, надлежащем состоянии. Работнику запрещается работать без спецодежды или в случае, если она в ненадлежащем виде, т. е:

• застегивается на все пуговицы (если это халат, то обязательны нарукавники);
• имеется головной убор (берет или косынка), защитные очки и специальная обувь.

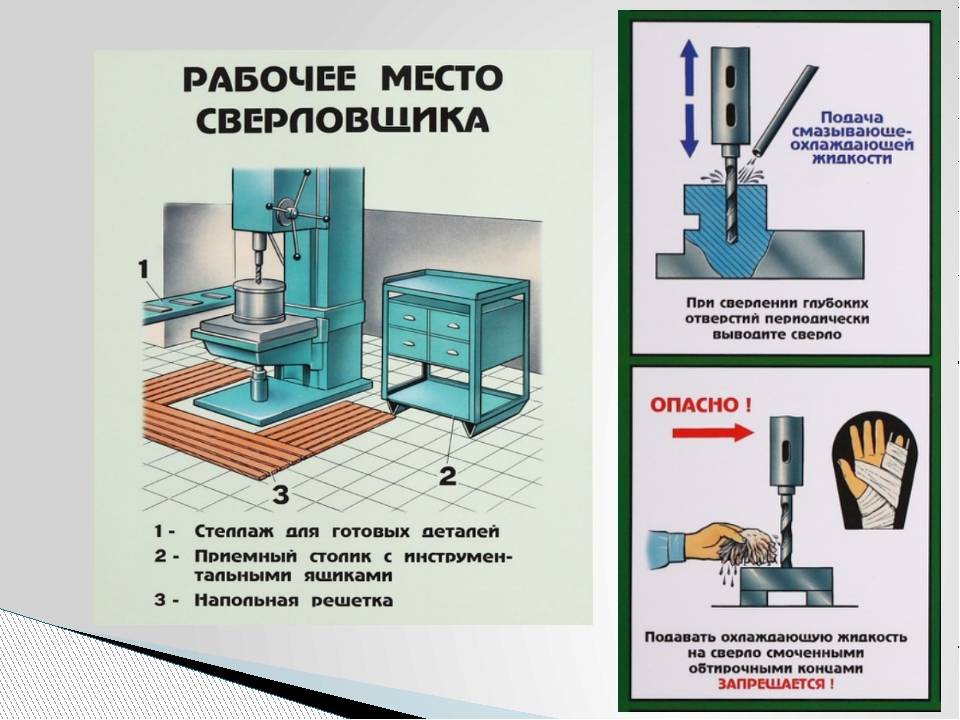

Рабочее место сверловщика и опасные зоны станка

Запрещено начинать работать, не убедившись в исправной работе станка, для этого необходимо запустить его на холостом ходу, без нагрузки и при явной неисправности сразу доложить мастеру или ремонтному персоналу.

Выбор спирального сверла

при сверлении металла мы используем спиральные сверла с индивидуальной заточкой

Чаще, при сверлении металлов мы используем спиральные сверла с индивидуальной заточкой режущей кромки

И здесь важно соблюдать технику безопасности при сверлении тех или иных деталей и заготовок

Будет лучше если у вас под рукой всегда находиться набор спиральных сверл как по дереву так и по металлу, различного диаметра и длины.

Спиральное сверло нужного диаметра и длины установите в патрон сверлильного станка или электродрели.

В момент крепления сверла убедитесь, что сверло установлено четко вертикально, без всяких перекосов.

В момент использования спиральных сверл небольшого диаметра ( Разметка заготовок

Чтобы разметку было лучше видно, наносите ее кернером
