Настольный сверлильный станок

1 Классификация сверлильного оборудования

Сверлильные агрегаты в соответствии с принятой в нашей стране классификацией относят ко второй группе металлорежущего оборудования. По назначению установки для сверления подразделяют на следующие виды: специализированные; универсальные; специальные. Под специализированными понимают автоматизированные агрегаты, которые способны выполнять определенные технологические процедуры. Как правило, они настраиваются на одновременное сверление нескольких отверстий в каких-либо конкретных конструкциях.

К специализированным относятся почти все советские и российские агрегатные станки, которые собираются из стандартных механизмов и составных частей. Они обычно оснащаются множеством особых инструментов и приспособлений, что ориентирует их на применение в массово-поточном и крупносерийном производстве.

Универсальное оборудование позволяет осуществлять любые технологические процедуры, связанные с выполнением отверстий и их дополнительной обработкой – фрезерно-расточной, фрезерно-токарно-расточной, токарно-расточной и т.д. Оно больше всего распространено, универсальные агрегаты используются многими предприятиями, небольшими производственными компаниями и частными лицами (настольный станок для сверления нетрудно найти в домашних мастерских наших сограждан).

Всю номенклатуру универсального оборудования делят на:

• Радиально-сверлильные установки. Они могут быть передвижными, стационарными, снабженными головками поворотного типа, переносными и другими;
• Вертикально-сверлильные. Бывают с сечением сверления 75 миллиметров (тяжелые), с сечением от 18 до 50 миллиметров (средние), с сечением 3–12 миллиметров (легкие). Любой настольный агрегат по своим параметрам относится к группе легких.
• Горизонтально-центровальные и горизонтально-сверлильные.

Агрегаты специального вида изготавливают для производства ограниченного числа операций (иногда они дают возможность выполнить всего одну операцию) в конкретной детали. В большинстве случаев их невозможно перенастроить на работу с другими заготовками.

Добавим, что радиально-сверлильный станок либо сверлильный агрегат другого типа (например, сверлильно-присадочный станок или магнитный сверлильный станок) может располагать системой числового программного управления (ЧПУ). Сверлильный станок с ЧПУ в своей маркировке имеет специальные символы (одна или две литеры и одна цифра), которые описывают некоторые особые характеристики оборудования. Понятно, что бытовые сверлильные станки не оснащаются числовым программным управлением, в этом нет никакой необходимости.

Если перед нами агрегат с обозначением “Ф1” в конце маркировки, это означает, что он имеет возможность преднабора координат и оснащен цифровой индикацией, с обозначением “Ф2” – оборудование с прямоугольными и позиционными системами ЧПУ, с “Ф3” – числовой программный комплекс является контурным. А обозначение “Ф4” говорит нам о том, что на станке установлено ЧПУ универсального типа, позволяющее с одинаковой легкостью выполнять и контурную, и позиционную обработку.

Агрегаты без ЧПУ делятся на: полуавтоматические; с ручной и механической подачей; автоматизированные; автоматические. Кроме всего прочего, сверлильное оборудование в последние годы пополнилось большим количеством совершенно новых специальных и специализированных агрегатов, среди которых мы хотим выделить:

• деревообрабатывающий сверлильно-присадочный станок;
• инновационный магнитный сверлильный станок;
• многофункциональный токарно-фрезерно-расточной и комбинированный фрезерно-токарно-расточной центр.

О них обязательно будет рассказано в данной статье.

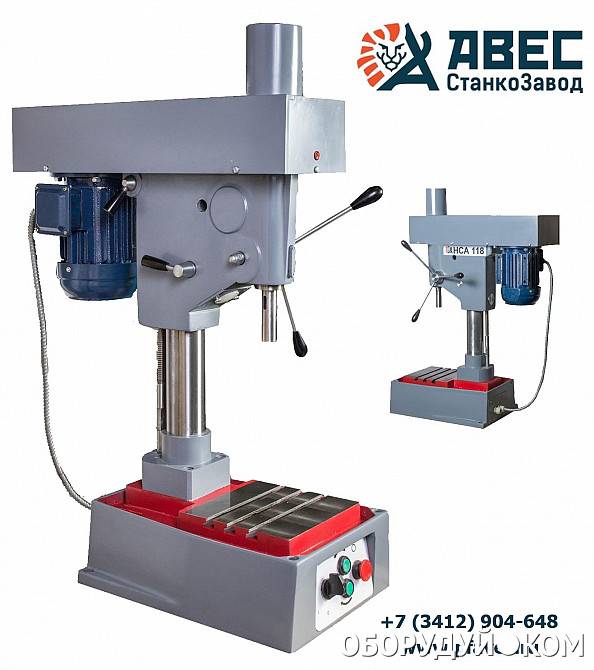

Вертикально-сверлильный Optimum B26Pro

Среднегабаритное изделие баварского производства. Имеет расширенные функциональные возможности. Один из лучших вариантов за предлагаемую цену. Высокое качество сборки, надёжность конструкции, составных элементов позволяют пользоваться станком на протяжении нескольких годов при соблюдении правил эксплуатации.

Преимущества

У данной модели практически такие же особенности, что и у предыдущего агрегата:

• наличие шарикоподшипников, на которых установлен шпиндель. Это решение повышает качество обработки;

• минимальное радиальное биение шпинделя;

• большеразмерный защитный экран в комплекте;

• большая ширина рабочего стола, возможность его наклона и вращения на заданный угол.

Важно! Станок оборудован выключателем кожуха клиноременной передачи, а также аварийной кнопкой.

Технические характеристики

Если остановились на этом станке, нужно обратить внимание на его основные характеристики:

1. Мощность двигателя 0,75 кВт;

2. Наибольший диаметр сверления стальных изделий 25 мм;

3. Рабочий стол размером 290 на 330 мм;

4. 12-скоростной режим работы;

5. Обороты шпинделя находятся в пределах от 200 до 2440 об/мин.

С помощью Optimum B26Pro можно выполнять ряд стандартных задач по сверлению металлических и деревянных заготовок, их последующей обработке.

Принцип действия

Проводя выбор сверлильного станка, следует учитывать то, какие именно будут выполняться работы. Приспособление вертикальной ориентации подходит для выполнения большинства сверлильных технологических операций.

Принцип действия подобных станков имеет следующие особенности:

1. Заготовка крепится на столе. Во время механической обработки от качества крепления заготовки зависит то, насколько точным будет отверстие. Настольный вариант исполнения может быть без устройства для крепления заготовки, фиксация проводится при применении слесарных станков.
2. Устройство подключается к источнику энергии. Бытовые варианты исполнения могут работать от сети 220 В, промышленные от напряжения 380 В.
3. На станке устанавливается скорость вращения сверла. Она выбирается в зависимости от диаметра установленного сверла, а также типа металла, который будет обрабатываться. Слишком большая скорость может стать причиной перегрева инструмента или заготовки.
4. В патроне фиксируется сверло. Кроме этого, может устанавливаться пиноль — подвижная в осевом направлении гильза, применяемая для установки режущего инструмента.
5. При подаче напряжения к станку электрический двигатель начинает вращаться, усилие передается через механизм привода на патрон.
6. Большая часть моделей сверлильных станков имеют ручной механизм подачи. Режущий инструмент опускается с определенным усилием в заготовку.

Упрощенное описание принципа действия сверлильного станка определяет то, что он применяется в большинстве случаев для обработки корпусных изделий.

2 Станок вертикально-сверлильный

Любой настольный агрегат для сверления и других работ является именно вертикально-сверлильным. Данная группа оборудования со шпинделем, расположенным по вертикали, предназначается для мелкосерийного и единичного производства. Тот или иной настольный станок способен делать отверстия сечением 0,25–12 миллиметров в любых деталях с небольшими геометрическими размерами.

Монтируются такие агрегаты на верстак либо на другую подходящую устойчивую поверхность, если настольный станок устанавливается в частном хозяйстве. При помощи болтов они надежно прикрепляются к рабочему столу. Моделей вертикальных устройств немало – станок 2М112, 2Н125, 2Г175, 2Н118 и многие другие. Совсем несложно при желании сделать настольный сверлильный станок своими руками – он будет отлично справляться с возложенными на него “бытовыми” задачами по сверлению небольших заготовок.

Широкий модельный ряд вертикально-сверлильного оборудования не оказывает особого влияния на конструкцию таких станков. Все они имеют фундаментную плиту, станину, коробки скоростей и подач, шпиндельный узел, головку для сверления и ряд других одинаковых узлов. Почти на всех рабочий инструмент передвигается вручную, а не механически. А шпиндель на таких установках получает требуемое для выполнения рабочей операции вращение через клиноременную передачу от электрического двигателя (настольный станок не является в этом отношении исключением).

Лучшие настольные сверлильные станки

Не всегда задачу по сверлению отверстий можно решить с помощью дрели. Требуется одновременно держать инструмент и заготовку, что сказывается на точности выполнения работы. Устранить такой недостаток поможет настольный сверлильный станок. С его помощью можно сделать сквозное или глухое отверстие, увеличить его размер, нарезать резьбу, провести другие операции. Расскажем: какие модели подобного оборудования потребители считают лучшими, назовём их плюсы и минусы.

Калибр СС-16/550 00000045685

Это универсальный станок отечественного производителя, который можно использовать для рассверливания и нарезания резьбы, зенкерования и выполнения развёртки, а также вырезания дисков. Для проведения этих операций вполне хватает мощности Калибра СС-16/550 – 550 Вт. Его можно использовать для обработки дерева, металла, полимерных материалов.

Плюсы станка:

1. Возможность установки дополнительного оборудования за счёт делительной головки.
2. Регулировка стола по горизонтали и вертикали.
3. Максимальный диаметр сверла 16 мм.
4. Повышенный уровень безопасности: наличие прозрачного защитного экрана, кожухов, закрывающих травмоопасные механизмы.
5. Издаёт мало шума при сверлении.
6. Точность обработки.
7. Сравнительно небольшой вес позволяет с удобством транспортировать станок в автомобиле.

Минусы станка:

1. Греется двигатель на холостых оборотах.
2. Отсутствие смазки.
3. Небольшой люфт шпинделя в шкиве.
4. Плохое качество крепёжных элементов.

Jet JDP-8L-M 10000355M

В этой модели много сделано для безопасности работы оператора. Механизм сверления закрыт прозрачным экраном, ременной привод – металлическим кожухом. О качестве выполнения работы заботится рифлёная рукоятка станка, которая не выскальзывает из руки, обрабатываемую деталь надёжно зажимают тиски. Размер рабочего стола: 160х160 мм разрешает сверлить детали солидных размеров.

Плюсы станка:

1. Компактные размеры (в упаковке): 500х360х250 мм.
2. Небольшой вес: 19 кг.
3. Энергосберегающая мощность: 350 Вт.
4. 5 рабочих скоростей.
5. Широкий диапазон частоты вращения шпинделя: 580-2650 об/мин.
6. Приемлемая цена.

Минусы станка:

1. Попадаются изделия с некачественной сборкой: разбитые подшипники, люфты, крепёжные детали из «сырого» металла.
2. Нешлифованная станина.
3. Небольшой максимальный диаметр сверления – 13 мм.
4. Нет подсветки рабочей зоны.
5. Недостаточная мощность мотора.
6. Небольшая толщина рабочего стола, прогибается под нагрузкой.

Bosch PBD 40 0603B07000

Возможность переключения частоты оборотов позволяет оператору производить работы в диапазоне 200-850 и 600-2500 об/мин. Несмотря на солидные характеристики, устройство обладает небольшими габаритами: 750х378х273 мм (в упакованном виде). Сам станок весит всего 11,2 кг, что позволяет с удобством переносить его в удобное для работы место. Максимальный диаметр используемого сверла – 13 мм.

Плюсы станка:

1. Быстрозажимной тип патрона для сверления.
2. Достаточные для работы размеры основания: 330×350 мм.
3. На цифровом встроенном мониторе отображается информация о скорости вращения шпинделя.
4. Возможность сверления отверстий в металле – до 13 мм, дереве – до 40 мм.
5. Наличие подсветки.
6. Достаточная глубина сверления.
7. Оригинальный дизайн.
8. Отличная эргономика.
9. Наличие лазера улучшает точность выполнения работ.

Минусы станка:

1. Замечания высказываются по поводу некритичных люфтов патрона, шпинделя, рукоятки.
2. Повышенная стоимость товара.

Ставр CC-16/550

Продукт российско-китайского сотрудничества отличается повышенной прочностью основания и рабочего стола, выполненных из чугуна. Мощность мотора 550 Вт позволяет владельца оборудования производить обработку металла, древесины сверлом до 16 мм. Достоинством модели можно считать её компактные габариты: 490х220х610 мм, вес станка:18 кг.

Плюсы станка:

1. Удобство конструкции: можно изменять положение по высоте и регулировать угол наклона.
2. Надёжность изделия – длительный срок его эксплуатации.
3. Симпатичный внешний вид.
4. Малошумная работа.
5. Тиски в комплекте.
6. Возможность работы на 9 скоростях.
7. Важным преимуществом этой модели покупатели считают её доступную стоимость.

Минусы станка:

1. Греется мотор на холостых оборотах.
2. Люфт пиноли.
3. Тонкая труба колонны.
4. Мотор не «тянет» сверло по металлу 16 мм.

Принцип действия и устройство сверлильного станка

рабочая зона сверлильного станка

Процесс сверления – распространённая операция обработки материалов резанием, которая заключается в получении круглых отверстий путём удаления из заготовки некоторого объёма материала. Металлорежущая оснастка представляет собой инструмент, который совершает движение по окружности. Он снабжается  одно- или многорядными линиями резания, а также имеет полости, предназначенные для удаления отходов процесса (стружки). Одновременно по рабочим канавкам к металлу заготовки подводятся смазочно-охлаждающие технологические средства. Помимо сверления отверстий, на данном оборудовании можно выполнять также зенкование, хонингование, развёртывание, притирку, шлифование, резьбонарезные операции (см. рис. 1). Примеры товаров разных типов назначения можно посмотреть тут.

Основные узлы современного сверлильного станка

Схема типового сверлильного станка включает в себя следующие элементы:

1. Станину – базовую деталь, которая изготавливается из высокопрочного чугуна и служит базой для монтажа и настройки остальных узлов.
2. Привод, кинематическая цепь которого представляет собой электродвигатель, клиноременную передачу и набор шкивов (либо вариатор). Всё это размещается под съёмным защитным кожухом.
3. Сверлильную головку с набором шестерён зубчатых передач.
4. Рукоятку перемещения сверлильной головки.
5. Колонну, ось расположения которой – вертикальная или горизонтальная — определяет тип станка.
6. Шпиндель, где закрепляется сменный патрон с посадочным местом под инструмент.
7. Регулируемый стол, в котором предусматривается зона для размещения крепёжных приспособлений или магнитного зажима.
8. Органы управления.

Сверлильные станки специализированного назначения могут иметь и дополнительные узлы. Например, оборудование, мощность которого рассчитана на длительную работу, обычно снабжается станциями для подвода/отвода смазочно-охлаждающих средств.

Местное освещение

Станок комплектуется необходимой аппаратурой для подключения местного освещения. Место для монтажа выбирается в зависимости от места установки.

Чаще всего местом для монтажа сверлильного станка НС-12А мастера выбирают верстак или монолитный стол. Тогда и монтажный кронштейн с трансформатором местного освещения устанавливают вблизи станка на том же основании. При размещении оборудования у стены удобно разместить на ней крепление.

Представленная модель сверлильного станка считается надежным оборудованием с понятным алгоритмом управления. Модель отличается высокой ремонтопригодностью и не требует больших затрат на обслуживание.

Популярная и бюджетная модель станет идеальным помощником в следующих помещениях:

• автомастерская;
• мини-цех;
• учебная лаборатория техникума.

Видео: Сверлильный станок НС-12А

НС-12, конструкция которого была разработана инженерами Специального конструкторского бюро №3 в Одессе, выпускался в 1950–1970-х гг. несколькими предприятиями СССР, рядом ремесленных и технических училищ. Наряду с моделью НС-12 производили и ряд ее модифицированных версий (НС-12А, НС-12Б, НС-12М), устройство и комплектация которых незначительно отличались от характеристик базового оборудования.

Область применения

Сверлильный инструмент применяется для получения различных сквозных и глухих отверстий.

Задавая определенную скорость вращения сверла и подачу можно обеспечить снятие с поверхности требуемого количества металла.

Область применения рассматриваемого типа станков весьма обширна:

1. В промышленности. Большинство моделей, которые находятся в продаже, предназначены для промышленного применения, к примеру, в машиностроительной области. Промышленные станки характеризуются высокой эффективностью. Свердлильний верстат, применяемый в промышленности, имеет большие габариты и вес. Назначение промышленного оборудования: наладка производства в машиностроительной, станкостроительной и другой промышленности.
2. В быту. Станков, применяемых в быту, с каждым годом в продаже становится все больше. Подобное оборудование характеризуется меньшей функциональностью и эффективностью, но при этом имеет меньшие размеры и более высокую экономичность. Как правило, бытовая модель представлена упрощенной конструкцией промышленного варианта, которая может устанавливаться на верстаке или другом возвышении.

Встречается и токарно-сверлильный станок, который может применяться для проведения самых различных операций. Однако они уступают вертикально-сверлильным станкам в плане универсальности.

Рейтинг лучших настольных сверлильных станков

Рейтинг сверлильных станков для гаража состоит в основном из настольных моделей. Они занимают мало места и подходят для выполнения элементарных задач.

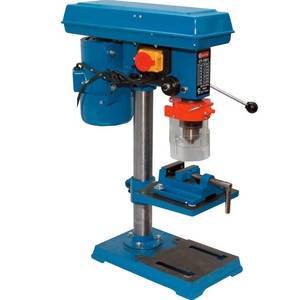

Энкор Корвет-45

Агрегат для дома из рейтингов лучших подходит для начинающих, сочетает невысокую цену с хорошим качеством сборки. Не люфтит, поддерживает регулировку высоты рабочей поверхности. Магнитный пускатель предотвращает случайное включение устройства.

Цена Энкор Корвет-45 начинается от 10500 рублей Плюсы

• тиски для фиксации заготовок;
• защитные функции;
• компактные размеры.

Минусы

• может перегреваться мотор;
• слабая мощность.

Мне нравится1Не нравится

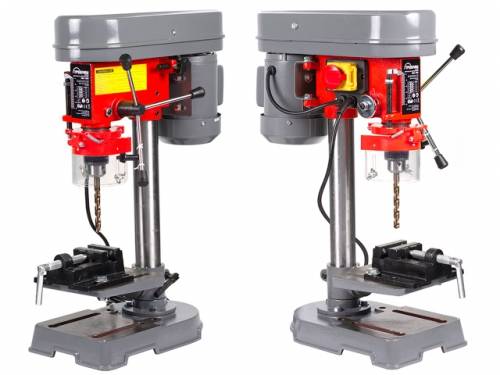

ДИОЛД СВС-500/50

Функциональный агрегат с 12 скоростями обладает удобной жесткой станиной. Поставляется с защитным прозрачным экраном. При работе пользователь может применять тиски для зажима заготовки.

Купить ДИОЛД СВС-500/50 можно от 14700 рублей Плюсы

• компактные габариты;
• тихий ход;
• универсальность.

Минусы

• мощность всего 500 Вт;
• масса больше 20 кг.

Мне нравится1Не нравится

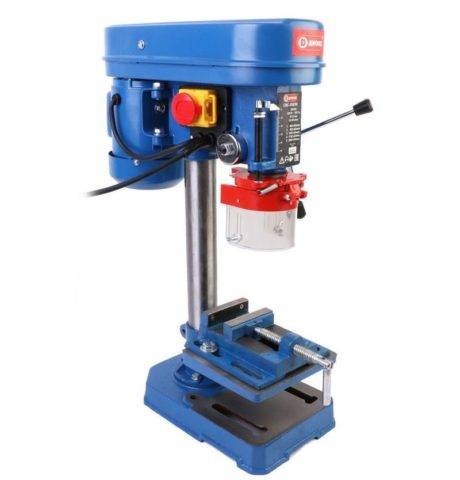

Ryobi RDP102L

Станок японского производства подходит для сверления дерева, пластика, металла и других материалов. Присутствует в рейтингах благодаря пятискоростной передаче и скорости вращения патрона 510-2430 оборотов. В устройстве есть лазерная разметка и ограничитель глубины.

Цена Ryobi RDP102L начинается от 16700 рублей Плюсы

• справляется с любыми материалами;
• есть прицел;
• высокая точность.

Минусы

• слабый приводной ремень;
• нет подсветки.

Мне нравится1Не нравится

Выбор мини-станков для малого бизнеса

Открытие собственного дела в сфере металлообработки может быть весьма перспективным, поскольку металлические изделия пользуются высоким спросом.

Обустроить небольшую мастерскую можно даже в собственном гараже, поскольку мини-станки для малого бизнеса не занимают много места.

Производственная мощность таких агрегатов не очень высока, но ее вполне хватит для небольшого частного предприятия. Кроме того, оборудование данного типа в основном является механическим, это значит, что его использование не будет энергозатратным.

Прежде чем определиться, какие именно установки понадобятся для обустройства мини-цеха, стоит четко спланировать все действия

Рассмотрим более детально, на какие нюансы нужно обращать внимание перед открытием собственного дела по металлообработке

Выбор продукции, которая будет изготавливаться на мини-станках

Поскольку металлообработка – это довольно обширная отрасль, которая производит самые разнообразные изделия и детали, нужно четко определиться, что именно будет выпускать ваше небольшое предприятие.

Наиболее прибыльным и рентабельным на данный момент считается изготовление ювелирных украшений из драгоценных металлов, ковка предметов интерьера и мебели, нанесение гравировки или металлизации поверхностей. Исходя из того, какие предметы будут создаваться, стоит выбирать мини-станки для малого бизнеса.

Существуют такие виды станков для организации небольшой мастерской:

• Станки для холодной ковки, в эту категорию входят различные агрегаты для изготовления декоративных элементов;
• Токарные станки, лучше всего отдавать предпочтение настольным небольшим установкам, так можно будет сэкономить немало места;
• Мини-станки для нанесения гравировки, в основном это лазерное оборудование, при помощи которого можно совершать еще и резку металла;
• Станки для металлизации поверхностей, установки помогают наносить как защитное, так и декоративное покрытие на разные материалы, такие как стекло, дерево, ткань и прочие.

Как правильно рассчитать площадь мастерской под станки

Производственное помещение – это один из главных факторов, на которые нужно обращать внимание перед открытием собственного дела. Мини-станки для малого бизнеса должны быть расположены в достаточном отдалении друг от друга, чтобы операторы могли комфортно за ними работать, если же вы решили использовать оборудование на программном обеспечении, стоит позаботиться о рабочем месте сотрудника, который будет следить за его функционированием через персональный компьютер

Мини-станки для малого бизнеса должны быть расположены в достаточном отдалении друг от друга, чтобы операторы могли комфортно за ними работать, если же вы решили использовать оборудование на программном обеспечении, стоит позаботиться о рабочем месте сотрудника, который будет следить за его функционированием через персональный компьютер.

Допускается вариант, когда машины располагаются в одной комнате, а головной пункт управления – в другой. Также имейте в виду, что вам понадобится место для хранения готовой продукции перед ее отгрузкой. Учитывая все эти нюансы, можно грамотно спланировать рабочую зону и цех.

В чем заключается выгода использования мини станков с ЧПУ

Агрегаты с ЧПУ (числовым программным обеспечением) – это инновационная разработка, которая активно внедряется во все сферы металлообработки.

Мини-станки для малого бизнеса также могут быть оснащены специальным программным обеспечением. Эти установки самостоятельно выполняют все технологические задачи, оператор только задает их настройки и забирает готовую продукцию.

Участие человека в этом процессе минимальное, но стоит отметить, что стоимость станков данного типа будет гораздо выше, чем механических.

Однако оборудование быстро окупается, поскольку вам не придется нанимать высококвалифицированных специалистов, и весь процесс обработки является экономным в плане энергопотребления.

Лучшие радиально-сверлильные станки

Рабочие характеристики радиально сверлильных станков позволяют выполнять зенкование, нарезание резьбы, обработку фасок. Особенностью этого вида оборудования является подвижная сверлильная голова, которая перемещается по горизонтали, вокруг своей оси, наклоняется под разными углами. При этом заготовка остается фиксированной, что позволяет добиться высокой точности обработки

Наша команда рассмотрела 5 моделей и предлагает обратить внимание на два станка, которые отличаются высокой производительностью, повышенным моторесурсом, точностью направляющих

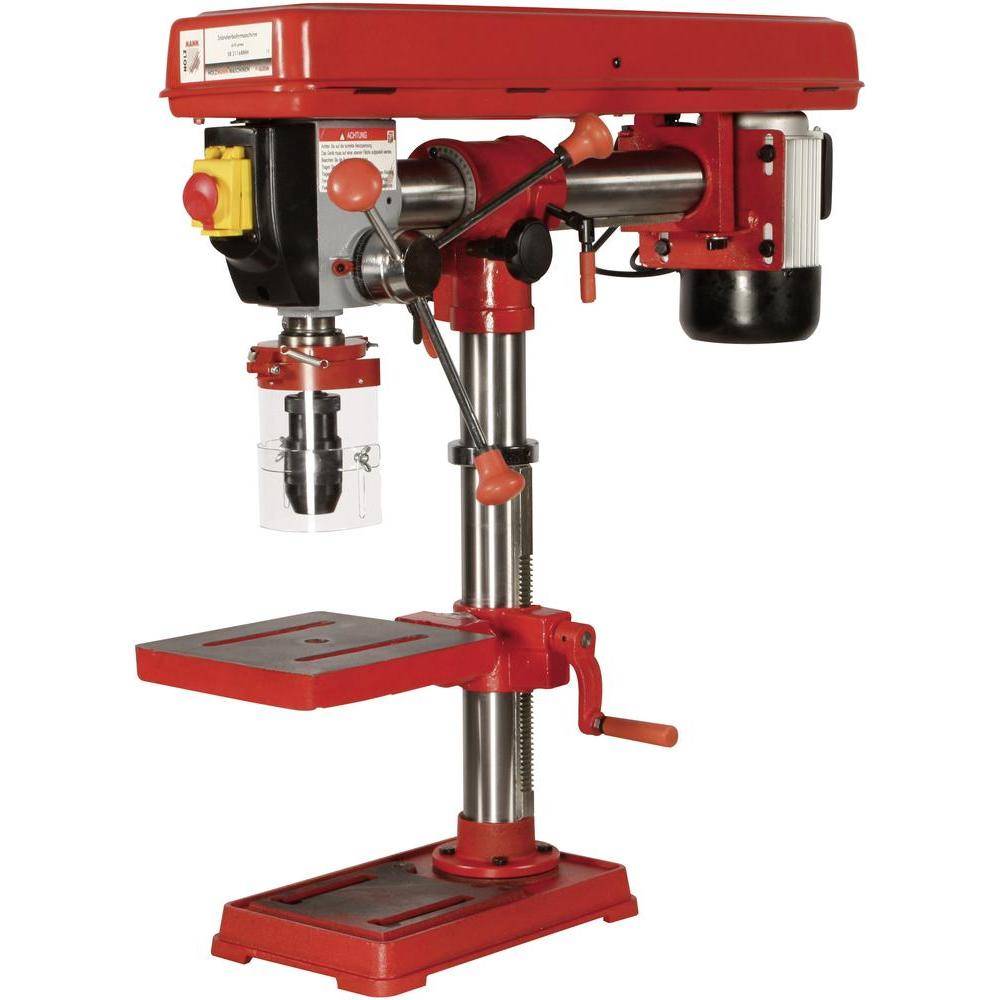

Энкор Корвет-48

Станок с асинхронным электродвигателем мощностью 550 Вт, от перегрузок мотор надежно защищен ременной передачей. Оператор может выбрать одну из пяти скоростей в диапазоне от 500 до 2450 об/мин, что позволяет обрабатывать дерево, пластик, металл. Шпиндель можно наклонить вправо и влево, а ход по горизонтали составляет 320 мм. Патрон В16 надежно фиксирует режущий инструмент, диаметр сверла можно варьировать от 3 до 16 мм.

Особое внимание инженеры уделили безопасности. Защитный экран предотвращает попадание стружки в глаза, а магнитный пускатель препятствует самопроизвольному пуску

При открытии верхнего кожуха для планового обслуживания, концевой выключатель обесточивает электродвигатель. Рукояти опускания шпинделя выполнены с пластиковыми наконечниками, что улучшает эргономику и повышает точность.

Достоинства:

• Поворот рабочего стола на заданный угол;
• Тиски в комплекте;
• Механизм сверления глухих отверстий на заданную глубину;
• Хорошая устойчивость;
• Низкий уровень шума.

Недостатки:

Недостаточное охлаждение двигателя.

Optimum OPTIdrill RD3 D3049030

Модель создана немецкими инженерами для небольших производственных предприятий и мастерских. Предназначен станок для работы с крупногабаритными заготовками из стали, пластика и дерева. Особенностью конструкции является массивная станина и шлифованные поверхности рабочего стола. Это обеспечивает точность при выполнении операций за счет отсутствия вибраций.

Шпиндель приводит в движение надежный двухступенчатый электродвигатель 1100 Вт, укомплектованный электрическим тормозом. Оператор может выбрать одну из 10 скоростей в диапазоне от 155 до 2250 об/мин. Плавная регулировка оборотов и наличие реверса увеличивают производительность. Для аварийной остановки предусмотрена кнопка экстренного отключения питания, а передача надежно защищена металлическим кожухом.

Достоинства:

• Эффективная система охлаждения;
• Высокоточные шарикоподшипники шпинделя;
• Высота рабочей части регулируется эргономичной рукояткой;
• Два Т-образных паза на рабочем столе;
• Массивная колонна диаметром 115 мм;
• Ход пиноли шпинделя 130 мм.

Недостатки:

Высокая цена.
