Самодельный сверлильный станок из дрели

Общие характеристики для сверлильного станка

Чертеж сверильного станка

Для изготовления потребуется минимум дорогих материалов. В основном это подручные средства, которые можно найти в любом гараже. Конечно же, материал должен отвечать требованиям аппарата.

К примеру, для изготовления большого стационарного станка, без металлического каркаса не обойтись, а в случае с настольным агрегатом, могут быть использованы, лишь деревянные материалы.

Для всех видов конструкций потребуется три основополагающих фактора:

• удобный рычаг подачи сверла;
• точность движения сверлильного механизма;
• надежная станина.

Несомненно, рычаг подачи следует размещать под рабочую руку мастера, левую или правую. Однако, это не единственное условие для удобства. Рычаг подачи сверла, не должен быть длинным, чтобы не мешал работе, но и не коротким, чтобы легче осуществлялось давление на деталь. Для лучшего понятия длины рычага, стоит рассмотреть чертежи заводских сверлильных станков. Там длина подогнана по нужному размеру.

Несмотря на то, какой механизм для сверления будет использован, его следует закреплять с самым минимальным коэффициентом погрешности. Для этого, сверлильный механизм, лучше всего закреплять на вертикальной штанге. Однако, можно использовать прочную панель из дерева с направляющими полозьями.

Без надежной станины, самодельный сверлильный станок будет не только плохо работать, но и станет опасным в использовании. Основание инструмента должно быть в два раза шире объема конструкции. Такая ширина, позволит конструкции быть устойчивой, во время необходимых надавливаний. При этом рычаг подачи не должен выступать за края станины. На стационарные станки, это правило не распространяется, ведь их закрепляют к поверхности стола или делают с индивидуальным столом.

Сверлильный станок своими руками

Инструкция по созданию станка

Первым делом в домашних условиях приступают к изготовлению столешницы. Для прочного основания лучше использовать металл размером 300*700 миллиметров и профильные трубы 250*350 миллиметров, соединенные между собой сваркой. Сверху труб приваривают металлическую столешницу.

Для стойки станка удобно использовать уголки с ребром жесткости в 25 миллиметров. 2 уголка, сваренные между собой, образуют нужный квадрат. Швы уголков зачищают и приваривают к основанию под углом в 90 градусов.

Изготовление столешницы

Для поступательных движений подъемного механизма понадобится тридцати сантиметровый металлический профиль, который одевается на стойку. Его плавному ходу, скольжению по стойке не должны препятствовать сварочные швы.

Подъемный механизм должен плотно прилегать к стойке станка. Для избежания зазора используют подшипники скольжения, закрепленные на распорной планке. На подъемный механизм сваркой закрепляется болт, в уголке вырезается отверстие, в которое продевается крепежный стержень. Завершает конструкцию мощная пружина, выступающая амортизатором.

Теперь можно приступить к закреплению двигателя. Для его крепления необходимо сделать дополнительную платформу из профиля 60 миллиметров. Отрезав 30 миллиметров профиля, в нем прорезают в верхней и нижней части отверстия под трос, затем приваривают к подвижному механизму, закрепленному на стойке. Для накрутки троса, у основания стойки закрепляется ручка. Для ее изготовления можно использовать металлический прут с диаметром 15 миллиметров.

Регулировка высоты подъема и погружения сверла в рабочий материал осуществляется механизмом тормозного устройства от велосипеда. Для продевания тормозного тросика и его намотки в стойке просверливают сквозное отверстие, в которое продевается болт с двумя накрученными на него гайками. В пространство между ними вставляется трос.

Еще одна гайка фиксирует болт на стойке. Для верхнего натяжного фиксатора используют натяжную лапку размером 20*100 миллиметров с прорезью. Натяжение троса, проходящего внутри пружины, производят закручиванием верхней гайки.

Конструкция механизма подъема

Для крепления двигателя вырезают пластину, которая точно совпадает с подготовленным крепежным местом. Профильную трубу и пластину сваривают между собой под углом в 90 градусов. Дрель на пластину крепится болтами.

Между валом двигателя и патроном устанавливается переходная муфта, крепится патрон. К электрической части подключается переключатель направляющий вращение двигателя, кнопка запуска и остановки сверлильного станка.

По завершении этапов сборки все сварочные швы подлежат зачистке, узлы конструкции — смазке, металлические и деревянные детали — обезжириванию, грунтовке и окраске. Чтобы краска не попала на трос и резьбу, их обматывают малярным скотчем.

Сверлильный станок из дрели своими руками. Часть 2 | Homemade Drill Press

Повысить прочность скрепления конструкции можно, дополнительно обработав места соединения всех статичных узлов станка клеем, подходящим для данных материалов.

Чтобы расширить возможности эксплуатации самодельного сверлильного станка, следует установить на стойку пару деревянных (или металлических) направляющих, по которым можно двигать держатель дрели.

В качестве держателя дрели (или, иначе говоря, колодки) можно использовать стальной хомут, оснащенный запорным механизмом.

Благодаря ему будет удобно скреплять дрель со станком перед работой и доставать ее по мере необходимости.

Дополнительно снизить уровень вибрации, возникающий в ходе эксплуатации станка, можно, защитив места соединения корпуса дрели и стального хомута специальной изоляционной прокладкой, изготовленной из резины.

Механизм, который будет обеспечивать движение корпуса дрели по вертикали, должен быть оснащен рычагом и пружиной, скрепленной со стойкой и с колодкой.

Для формирования данного механизма лучше использовать качественные пружины, обладающие большим диаметром и высокой жесткостью.

Если вы владеете несколькими дрелями, то используйте одну из них в качестве постоянного рабочего аппарата для сверлильного станка.

При изготовлении капитального прибора, который будет оснащен несъемной дрелью, имеет смысл перенести кнопку включения дрели на корпус станка, разобрав включатель-выключатель устройства и удлинив необходимые провода.

Работать с «усовершенствованным» механизмом, включение и выключение которого легче контролировать, будет проще.

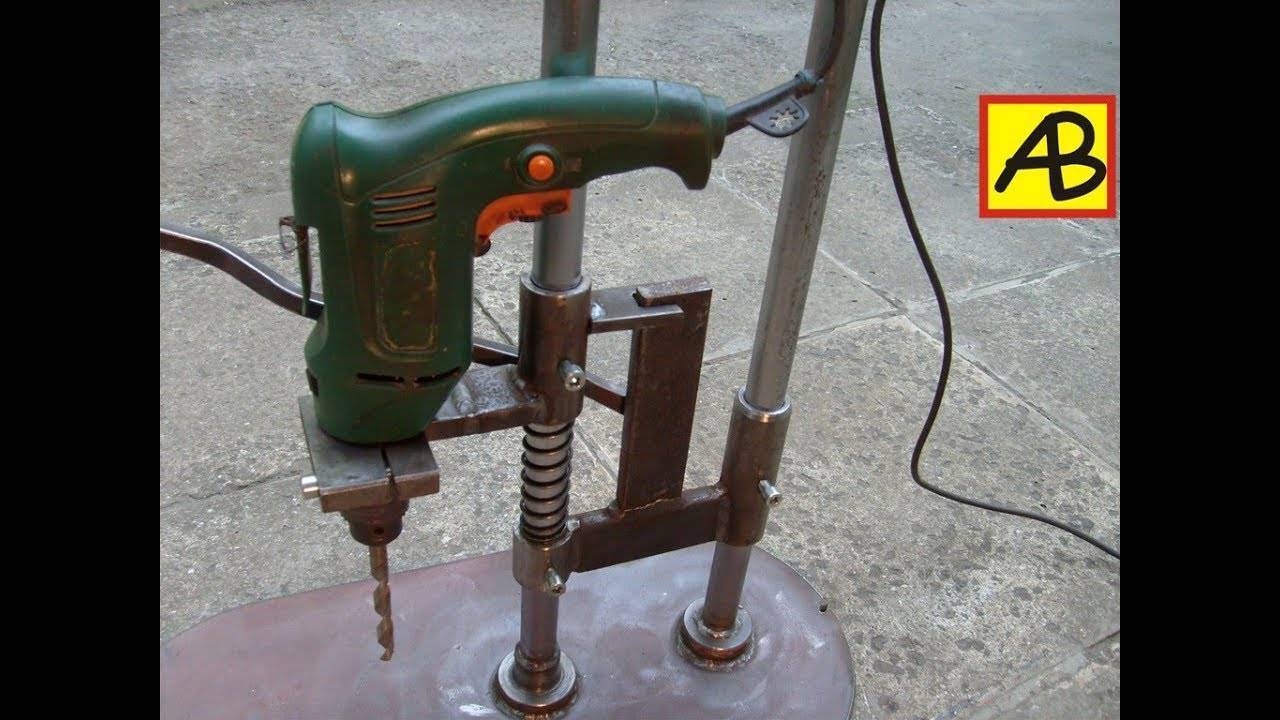

Стационарный станок из ручной дрели

Практически у любого домашнего мастера имеется электрическая дрель. Это один из наиболее универсальных электроинструментов. Меняя насадки, кроме сверления, она может бурить стены, зачищать швы, очищать поверхность материала. Помимо всего прочего, на базе дрели умельцы изготавливают ряд настольных станков, в том числе сверлильный.

Инструменты, которые потребуются для работы:

• циркулярная пила;
• электролобзик;
• болгарка;
• крупнозернистая наждачная бумага;
• простенький набор ручного инструмента;
• линейка и карандаш.

Также потребуется сама электродрель. Она поможет в сборке устройства, а после займет свое место на станине. Дополнительный плюс от подобной конструкции – дрель в любой момент можно будет снять и использовать по прямому назначению.

Сверлильный станок из электродрели отличается простотой, потому материала потребуется немного. Надо подготовить отрезок доски, фанеру толщиной от 15 мм, направляющие для мебели, а также саморезы и болты с гайками.

Доска, из которой изготавливается станина, должна быть сухой, без трещин и механических повреждений, с минимальным количеством сучков. Перед началом работы ее циклюют, при необходимости обрабатывают шкуркой.

Револьверные токарные станки

Горизонтальные револьверные токарные станки имеют две особенности, отличающие их от обычных универсальных токарных станков. Первый – это многогранная главная револьверная головка, которая занимает место задней бабки на токарном станке двигателя. Различные токарные, сверлильные, расточные, резьбонарезные инструменты могут быть закреплены на главной револьверной головке, которая может периодически вращаться вокруг своей вертикальной оси. Для продольного перемещения револьверной головки относительно заготовки, установленной на шпинделе станка, можно использовать либо маховик, либо автоматизированную продольную подачу.

Второй отличительной особенностью револьверного станка является револьверная головка, установленная на поперечном суппорте. Эта револьверная головка также может вращаться вокруг своей вертикальной оси и позволяет использовать различные токарные инструменты. К задней части поперечного суппорта можно прикрепить инструментальную стойку или инструментальный блок для установки дополнительных инструментов. Поперечное движение может быть приведено в действие или вручную или автоматически.



Револьверные токарные станки могут быть классифицированы как прутковые машины или отбойные машины. Прутковые машины раньше назывались винтовыми машинами, и они могут быть либо ручными, либо автоматическими. Прутковый станок предназначен для обработки мелких резьбовых деталей, втулок и других мелких деталей, которые могут быть созданы из пруткового материала, подаваемого через шпиндель станка. Автоматические прутковые станки производят части непрерывно путем автоматической замены запаса прутка в шпиндель машины. Отбойный станок предназначен главным образом для обработки более крупных деталей, таких как отливки, поковки или заготовки из штока, которые обычно должны быть установлены в патроне вручную.

Собираем сверлильный станок из дрели

У нас есть колода-основание, теперь необходимо установить направляющие для дрели, по которым она будет «ездить». Есть некоторые требования для такого элемента: он должен быть новым (без люфта), а также из толстого и прочного металла, чтобы не деформировался при длительном использовании.

Лучше всего для изготовления настольного сверлильного станка своими руками подойдут два направляющих элемента, которые устанавливаются на диванах или другой мебели. Они износостойкие и достаточно мощные. Приступим к сборке сверлильного станка из дрели своими руками. Инструкцию рассмотрим пошагово, чтобы удобнее и проще было все это повторить:

ШАГ 1: привинчиваем направляющие. Необходимо взять деревянную планку с размерами 80х4х2 сантиметра, после чего привинтить на нее направляющую шурупами через каждые 2-3 сантиметра в шахматном порядке.

ШАГ 2: крепим планку. Теперь надо взять деревянную планку и привинтить ее к деревянной колоде. Можно использовать чертеж самодельного сверлильного станка из дрели, но в этом нет необходимости, поскольку на чертежах будут более сложные конструкции, а наша задача – изготовить простой и дешевый сверлильный станок. Будем ориентироваться на советы мастеров.

ШАГ 3: изготовляем посадочное место под патрон. Нам необходимо подготовить основание, на которое будет опираться корпус дрели. Патрон должен проходить легко и фиксируется инструмент только корпусом. С помощью дрели  и фрезы нужно сделать отверстие диаметром 45-50 мм, в зависимости от диаметра патрона (отверстие должно быть больше на 0,5 – 1 см).

ШАГ 4: крепим посадочную площадку к направляющим. Надо взять снова крепление типа «уголок», одну сторону привинтить несколькими саморезами к посадочной площадке, другую сторону – болтами к металлической направляющей планке. Теперь у нас есть площадка, которая двигается по направляющему желобу.

ШАГ 5: изготовляем ручку. Если вы желаете сделать самодельный сверлильный станок своими руками и не хотите потом тратить много сил, вам нужна удобная ручка для подъема и опускания основы. Закрепите на колоде уголок или крепление типа «ухо», возьмите деревянный брусок 20х30 мм, один край привинтите через 2 шайбы к колоде, а другой край с помощью стальной пластины закрепляем на посадочной платформе для дрели. Теперь самодельный сверлильный станок почти готов, осталось надежно зафиксировать инструмент.

ШАГ 6: крепление дрели хомутом. Сверлим 2 отверстия по краям платформы, пропускаем через них края большого хомута (размер зависит от высоты дрели), сверху затягиваем хомут сзади рукоятки инструмента. Перед тем как сделать сверлильный станок из ручной дрели обязательно проверьте прочность платформы, она должна быть толстая, а стальной хомут надежным (лучше использовать 2-3 сразу).

Один край пружины надо прикрепить к не движущейся части станка, а другой край к платформе. Таким образом, усилие на подъем и опускание дрели будет почти нулевое, что позволит существенно повысить точность отверстий, которые делаются с помощью данного приспособления. Сделать сверлильный станок такого типа можно буквально за несколько часов, а при наличии всех деталей – за 20 минут. Стоимость сверлильного станка будет равна стоимости электрической дрели, все остальные детали можно добыть бесплатно из вещей, которые вы собирались выбросить.

Также не помешает сделать тиски для сверлильного станка своими руками – очень полезная вещь для фиксации какой-либо детали. В большинстве случаев можно обойтись обычным инструментом с деревянными губами, поскольку надо именно удержать деталь, а не сдавить ее

Если же надо оказать большое давление, тогда обратите внимание на металлические тиски для сверлильного станка, но сделать своими руками такое приспособление будет тяжело, надо токарный станок или готовые компоненты

Теперь предлагаем посмотреть интересное видео как сделать сверлильный станок своими руками по простым и понятным чертежам:

Варианты самодельных сверлильных станков

Вариантов самоделок много. Для их изготовления используют отслужившие свой век автомобильные рулевые рейки, подсоединенные к асинхронному двигателю от стиральной машины ремнем передачи, и даже старые микроскопы. Но самым эффективным являются самодельный станок, изготовленный из дрели.

Его можно изготовить из домкрата, служащего стойкой, приваренной к массивной пластине из стали, нескольких полос металла, швеллера. Вместо дрели допускается использовать шуруповерт. Приспособление простое в сборке и не требует больших денежных вложений. Для лучшей устойчивости его прикручивают к столешнице стола.

Станок с двигателем от стиральной машины

Изготовленный в домашних условиях сверлильный станок не будет уступать многим своим фабричным аналогам, а стоимость его будет намного ниже тех, что продаются в магазине.

Варианты самодельных станков

Оптимальным вариантом будет применение шкива с несколькими ручьями, что даст возможность отрегулировать скорость (тогда вы сможете работать с материалами, которые разные по твердости). По аналогичной схеме можно сделать и присадочный станок. Просверлить отверстия небольшого диаметра можно даже на маленьком станке, который сделан из старого микроскопа, а на нем установлен электрический двигатель со старого магнитофона.

Единственной трудностью будет подбор подходящего патрона. Сверлильный станок поможет в ощутимой мере облегчить жизнь,  и даже простейшее самодельное устройство, которое сделано на основе электрического двигателя, может открыть перед ним новые горизонты. Просверлить металл, дерево, проделать пазы и сделать предмет мебели – это будет возможным со сверлильным станком, сделать своими руками который не составит труда.

Материалы

Для работы понадобятся:

• Мотор с мощностью не менее 100 Ватт. Он должен делать не менее двадцати тысяч оборотов за одну минуту.
• Патрон с диаметром в промежутке от 0,5 до 1,5 миллиметров.

Все остальные действия осуществляются по тому же принципу, что и у других станков. Если возникают сомнения, лучше всего сверить свои действия с чертежами или посмотреть видео на ютубе.

Картинки сверлильного станка тоже помогут не сбиться с верного пути. Как сделать сверлильный станок своими руками расскажет статья, а все усилия будут награждены красивыми работами с просверленными элементами!

Отдельно следует отметить, что создание станка для сверления может стать хорошим способом для объяснения основных законов ребенку, в первую очередь мальчику.

В подростковом возрасте появляться желание делать что-либо своими руками и начинать разбираться в различных механизмах. Такой домашних станок для сверления позволит разобраться в его принципах работы, его составление собственными руками под присмотром взрослых позволит научиться разбираться в тонкостях конструкторского дела и разовьет техническое мышление, которое крайне сильно сможет пригодиться в будущем, при работе с машинами и другими техническими элементами, встречающимися в быту и других сферах жизни.

Также такие работы могут объединить семью и повлиять на выбор будущей профессии.

Создание станка для сверления своими руками — отличная возможность сэкономить деньги, проявить творческую фантазию и смекалку. Многие отмечают, что у различных технических элементов, созданных своими руками есть ряд преимуществ.

Они выигрывают у дешевых китайских аналогах которые часто и быстро ломаются не выдерживая нагрузок. При создании собственного сверла можно предположить, где случится поломка и исправить ее, ведь есть точное понимание о том как устроен механизм и в каком месте мог возникнуть какой-либо сбой.

Собственное сверло заточено под особенности именно вашей физиологии — под правшу или левшу, под рост и комплекцию. Все это облегчает работу и делает процесс приятным, вдохновляя на все новые переделки и свершения. А у хорошего хозяина работа всегда ладится отлично!

Основные части сверлильного станка

Станок сверлильный, значит, предполагается использование дрели в сборе с или быстрозажимным. Инструмент должен крепиться на надёжной вертикальной стойке и иметь свободу перемещения вверх-вниз. Стойка должна быть вертикально установлена и закреплена на массивной плите снизу, которую называют станиной. Инструмент прост в описании, но чтобы добиться точности выполнения операций, необходимо создать хорошо выверенную конструкцию. В специальных изданиях и интернете можно найти чертежи сверлильного станка из дрели своими руками из различных материалов.

Сверление сопровождается сильной вибрацией. Мелкие сотрясения разрушают структуру материалов, точного выполнения операций достичь не удастся. Гасят вибрацию мягкие прокладки, которые монтируют в местах крепления инструмента и массивная станина – вибрационные волны глохнут. Способствует мелкой дрожи инструмента плохая сборка, нарушение центровки, смещение центра тяжести. Все движущиеся части самодельного сверлильного станка из дрели подгоняются потно, с минимальными зазорами.

Заготовки для работы

Рассматриваемый вариант намного сложнее предыдущего, поэтому требует тщательной подготовки. Проверьте наличие всех необходимых материалов:

• Плита для станины из любого материала (это может быть сталь, дерево или даже текстолит);
• Деревянный брус с сечением 40-60×40-60×500-600. Можно заменить брус на стальную трубку, главное, чтобы диаметр совпадал с примерным значением в 35 миллиметров, а погрешность значения не превышала пяти миллиметров;
• Пружина;
• Ходовой винт с параметрами Тr16×2, L = 200 мм;
• Стальной лист с примерной толщиной около пяти миллиметров;
• Кронштейн для ходового винтика;
• Маховик для винта;
• Блок приводных шкивов;
• Электрический двигатель;
• Блок с конденсаторами;
• Блок с ведомыми шкивами;
• Пружина возвратного типа для шпинделя;
• Клиновой ремень;
• Приспособление выключателя;
• Кабель сетевого типа с вилкой для использования розетки;
• Рычаг;
• Патрон для сверла;
• Различные расходные материалы для креплений – винтики и гайки.

Материалы

Для работы понадобятся:

• Мотор с мощностью не менее 100 Ватт. Он должен делать не менее двадцати тысяч оборотов за одну минуту.
• Патрон с диаметром в промежутке от 0,5 до 1,5 миллиметров.

Все остальные действия осуществляются по тому же принципу, что и у других станков. Если возникают сомнения, лучше всего сверить свои действия с чертежами или посмотреть видео на ютубе.

Картинки сверлильного станка тоже помогут не сбиться с верного пути. Как сделать сверлильный станок своими руками расскажет статья, а все усилия будут награждены красивыми работами с просверленными элементами!

Отдельно следует отметить, что создание станка для сверления может стать хорошим способом для объяснения основных законов ребенку, в первую очередь мальчику.

В подростковом возрасте появляться желание делать что-либо своими руками и начинать разбираться в различных механизмах. Такой домашних станок для сверления позволит разобраться в его принципах работы, его составление собственными руками под присмотром взрослых позволит научиться разбираться в тонкостях конструкторского дела и разовьет техническое мышление, которое крайне сильно сможет пригодиться в будущем, при работе с машинами и другими техническими элементами, встречающимися в быту и других сферах жизни.

Также такие работы могут объединить семью и повлиять на выбор будущей профессии.

Создание станка для сверления своими руками — отличная возможность сэкономить деньги, проявить творческую фантазию и смекалку. Многие отмечают, что у различных технических элементов, созданных своими руками есть ряд преимуществ.

Они выигрывают у дешевых китайских аналогах которые часто и быстро ломаются не выдерживая нагрузок. При создании собственного сверла можно предположить, где случится поломка и исправить ее, ведь есть точное понимание о том как устроен механизм и в каком месте мог возникнуть какой-либо сбой.

Собственное сверло заточено под особенности именно вашей физиологии — под правшу или левшу, под рост и комплекцию. Все это облегчает работу и делает процесс приятным, вдохновляя на все новые переделки и свершения. А у хорошего хозяина работа всегда ладится отлично!

Лучше изготовить или купить

По сути электродель состоит из нескольких готовых составных частей:

• привода;
• передачи;
• шпинделя;
• патрона.

Достаточно поставить конструкцию на каретку станка и можно приступать к работе. Такой вариант оптимально подойдет для эксплуатации дома. Он не обеспечит высокой точности, что естественно, учитывая особенности конструкции, однако остается вполне экономичным способом реализации домашней установки. Прежде всего, пропадает необходимость комплектации дополнительными деталями, необходимыми для повышения точности изготовления.

сверлильный станок своими руками самодельный

Станины под сверлильную установку находятся в свободном доступе, причем цены на них разумные

При поиске станины уделять внимание нужно режиму работы сверлильного устройства – именно от этой характеристики зависит конечный выбор:

пластиковая литая или, как альтернатива, стальная штампованная – вариант станины, который подойдет для начинающих мастеров, которые не особо переживают о точности изготовления и планируют заниматься ремеслом не постоянно, а изредка – при необходимости; чугунная литая (экономный вариант) или композитная (более затратный) станина с технологиями вибропоглощения подойдет для регулярной обработки деталей для собственного использования или небольшими партиями на заказ. Такая конструкция предназначена для стали с обычной твердостью и вязкостью, которая требует стандартной промышленной точности без высоких заявленных требований

Внимание стоит обратить и на подшипники скольжения. Допускаются стальные за неимением других альтернатив, однако предпочтительнее использовать подшипники с втулками из бронзы; для промышленной регулярной сверловки больших объемов любых материалов, которые могут быть обработаны таким способом, используется именно чугунная станина. Она дает высокий уровень точности и может выдержать эпизодические перегрузки оборудования

Для такого инструмента консоль должна быть обязательно с технологией поглощения вибраций, подшипники изготовлены из бронзы, а подача выполняться только зубчато-реечным механизмом

Она дает высокий уровень точности и может выдержать эпизодические перегрузки оборудования. Для такого инструмента консоль должна быть обязательно с технологией поглощения вибраций, подшипники изготовлены из бронзы, а подача выполняться только зубчато-реечным механизмом.

столы с поворотно-сдвижной

При покупке станин для электрической дрели часто в комплектации идут столы с поворотно-сдвижной технологией, обеспечивающие некоторые фрезеровочные функции. Стоит такой стол в районе 20$.

На что обращать внимание при покупке

Станина – основание всей конструкции, поэтому от ее выбора зависит работоспособность всего инструмента. Специалисты советуют не обращать внимания на производителя. Некоторые китайские заводы реализовывают достойную продукцию в то время, как немецкие и отечественные производители выпускают комплектующие на порядок хуже

Стоит уделять внимание и конструкции, популярные виды которых представлены на рисунке:

разные конструкции станин

Первая конструкция не функциональна и удобна в использовании, но подойдет для эпизодического использования с невысокими требованиями к точности. Второй вариант – оптимальный для эксплуатации дома и промышленного изготовления малых партий на заказ, потому что:

• есть цанговый зажим дрели;
• увеличить поглощение вибрации от консоли можно, сместив колонну в сторону;
• есть возможность ручной фрезеровки деталей с невысокой точностью на недвижимом столе, идущем в комплекте.

Третий вариант не рекомендуется к покупке. Прежде всего из-за низкого воротника колонны и ее слабого крепления к установке. Также продольные базы облегчают фрезеровку вручную, но в то же время не защищают от вибрации в основании оборудования. Стрелками указана самая высокая концентрация вибрации, которая будет передаваться с этой зоны непосредственно в колонну и стол.

мини сверлилка своими руками

Станок из рулевой рейки

Конструктивное решение — применять рулевую рейку от машины для изготовления сверлильного станка в домашних условиях, чтобы создать компактный станок с хорошими техническими возможностями.

Особенностью такой конструкции является то, что движение рукоятки переходит в точное прогрессивное механическое движение стержня, который поднимает и опускает рабочую головку станка, выдерживая все нагрузки. Положительным моментом является то, что работа большинства рулевых реек регулируется, что дает возможность максимально подобрать параметры стойки для сверлильного аппарата.

Изготовление

1. Производится станина, для надежности установки к ней приваривают ножки.
2. В верхней части основания станины, в листе металла, создают пазы для крепления зажимов.
3. К основе станины приваривают опорную стойку. Стойка усиливается ребрами жесткости в местах соединения.
4. Рулевая рейка закрепляется на опорной стойке. На рейку монтируется ручка для вращения и регулируется ее ход.
5. Создается крепление для инструмента. С его помощью дрель, в местах монтажных болтов, подсоединяется к рулевой рейке.
6. После соединения дрели с рейкой, проверяют правильность размещения инструмента относительно рабочей плоскости стола.
7. Последний этап — проверяют надежность соединения всех частей устройства, тестируют его работу.

Создание самодельной стойки для дрели дает возможность проявить творческие способности в изготовлении уникального приспособления.

Сверлильный станок из двигателя от стиральной машины

Предлагаем вашему вниманию еще один бюджетный вариант самодельной сверлилки. Только в данном случае вместо электродрели в качестве привода используется движок от стиралки.

Необходимые материалы:

• круглая металлическая труба;
• уголок стальной;
• полоса металла;
• электрический двигатель;
• газлифт (амортизатор);
• шкивы из фанеры;
• ремень для ременной передачи.

Сначала изготавливаем усиленную стойку. Обычно используют профильную трубу, но в данном случае она не подойдет. Вместо нее будем использовать круглую трубу и уголок.

Берем болгарку с отрезным диском, чтобы отрезать заготовки требуемой длины. Свариваем детали вместе, и зачищаем болгаркой. Далее привариваем сделанную усиленную стойку к станине.

Сразу хотим обратить ваше внимание на то, что основание должно быть достаточно тяжелым и устойчивым, чтобы выдержать вес электродвигателя и металлических деталей. Из отрезков уголка и полосы необходимо изготовить подвижный элемент конструкции, который будет опускаться и подниматься вдоль стойки

По сути, эта деталь представляет собой каретку с механическим механизмом подачи

Из отрезков уголка и полосы необходимо изготовить подвижный элемент конструкции, который будет опускаться и подниматься вдоль стойки. По сути, эта деталь представляет собой каретку с механическим механизмом подачи.

Дальше надо изготовить крепежную площадку, на которой будет размещаться мотор. Она приваривается к каретке, изготовленной ранее.

Теперь необходимо сделать шпиндель с патроном для фиксации сверла.

Для этого нам потребуется шпилька с резьбой на конце, которая будет выступать в качестве вала шпинделя. Надеваем на него подшипник, и фиксируем гайками.

Отрезаем кусок трубки, и насаживаем ее на шпильку. Устанавливаем сверху трубки второй подшипник.

Подготавливаем еще один кусок трубы. Разрезаем его вдоль по всей длине. Насаживаем на установленные подшипники. Продольный разрез необходимо наглухо заварить. Накручиваем патрон на вал.

Корпус шпинделя привариваем к металлической пластине, а саму пластину — к подвижной части.

Чтобы можно было опускать шпиндель, необходимо установить рычаг.

Вместо возвратной пружины автор решил установить амортизатор (газлифт).

Теперь делаем рабочий столик, на котором будут располагаться заготовки. Для этого сначала потребуется сделать небольшой ползун, который будет перемещаться по стойке.

К нему привариваем круглый столик (автор использует старый пильный диск для циркулярки). Дополнительно нужно сделать фиксатор.

Вытачиваем из дерева или фанеры два шкива. Один шкив устанавливаем на вал электродвигателя, второй — на вал шпинделя. Натягиваем ремень.

Все детали сверлильного станка надо покрасить, и потом собираем все до кучи. Устанавливаем кнопку включения/выключения.

Пошаговый процесс изготовления сверлильного станка с двигателем от стиральной машинки-автомат вы можете посмотреть на видео ниже.

В отличие от первого варианта, данная конструкция получилась довольно громоздкая. Но такой станок однозначно будет мощнее сверлильной стойки из дрели.

Зачем он нужен?

Если коротко и формально, то для расширения функциональных возможностей. Отверстия можно делать с помощью обычной дрели, это факт. Но рассверливание, зенкеровка и развертывание под силу только сверлильным станкам. Разберемся с понятиями.

Рассверливание – увеличение диаметра отверстия. Зенкерование – специальная обработка отверстий до самой высокой точности и идеальной цилиндрической формы 4-го или 5-го класса. Если задаться целью получить отверстие еще более точное, например, 2-го или 3-го класса, понадобиться развертывание – «чистовая» обработка отверстий для получения идеальных размеров и форм.

Качественная обработка отверстий – далеко не все возможности сверлильного механизма, с его помощью можно шлифовать, фрезеровать и делать многое другое.

Настольный самодельный станок.

Безусловно, такого рода сверлильные аппараты имеются в продаже — любых размеров и назначений. Но, во-первых, все они стоят недешево. А во-вторых, сделать самодельный сверлильный станок намного интереснее и вполне укладывается в общую концепцию «мастера на все руки».

Электродрель

Рынок электроинструментов предлагает покупателю широкий ассортимент дрелей как отечественного, так и импортного производства. Продукция отечественных предприятий занимает небольшой сегмент по сравнению с хлынувшим потоком электротоваров из Китая. Импортная техника, в основном, представлена лицензионными моделями известных фирм-производителей.

Следует заметить, что электроинструмент в подавляющем большинстве представляет продукт высокого качества, за редким исключением.

Для сверлильного станка годятся дрели, которые рассчитаны только на сверление без всяких дополнительных ударных устройств. Вставлять в станок дрель-перфоратор – это большая роскошь, поэтому для силового оборудования достаточно будет установить дрель с минимумом опций – таких, как:

• регулировка количества оборотов;
• реверс;
• фиксатор кнопки включения.
