Станок токарно-винторезный 1А616

Введение

Целью курсового проекта является изучение вопросов монтажа, технической эксплуатации и ремонта токарно-револьверного станка модели 1А616.

Для достижения цели необходимо решить следующие задачи:

— изучить общие сведения о станке;

— рассмотреть схему и систему смазки;

— рассмотреть технологический процесс монтажа;

— рассчитать фундамент;

— рассмотреть мероприятия по техническому обслуживанию, эксплуатации и ремонту;

— рассчитать категорию ремонтной сложности;

— рассмотреть вопросы безопасности труда при эксплуатации станка и экологической безопасности технологических процессов.

Принцип работы токарного станка

Заготовка закрепляется в патроне, закрепленном на шпинделе. Получаемое вращение шпинделя исходит от электродвигателя главного движения посредством клиноременной передачи.

Инструмент осуществляет только прямолинейные движения в продольном или поперечном направлении.

Конусом, установленным в пиноли задней бабки, осуществляется поддержка длинной заготовки или для удержания ее от изгиба при высоких нагрузках при точении. Осевой инструмент, обрабатывающий отверстия, также закрепляется в задней бабке.

Токарный станок 1а616, инструкцию по эксплуатации и паспорт которого можно найти в интернете в открытом доступе, кроме точения, сверления и растачивания может выполнять следующие операции:

  • фасонное точение;
  • рифление;
  • обкатку;
  • развертывание;
  • зенкерование.

Работать на станке можно инструментом из быстрорежущих сталей и сборными резцами с твердосплавными пластинами.

Кинематика

Кинематическая схема станка позволяет обеспечить следующие виды движений:

  • Главное движение: n дв · i пп · i v = n шп → n шп. Настройка коробки скоростей производится исходя из условия: i v = n шп / n дв · i пп.
  • Движение подачи: S пр = n дв · i пп · i s. Настройка коробки подач производится исходя из условия: i s = S пр/ n дв · i пп.
  • Винторезное движение: t нр = t хв · i пр · i см · i пп. Наладка: i пр = t нр = i см / ( t хв · i пп ), где: i пр – передаточное отношение зубчатых колес от шпинделя до гитары сменных колес, i пр = 48/68·34/36·36/48;
  • i пп – передаточное отношение зубчатых передач коробки подач;
  • i см – передаточное отношение сменных колес.

Электрика

Электрическое оборудование на станке 1а616 аналогично 1б61. Это электродвигатели, предохранители, выключатели, реле, трансформаторы и местное освещение. Схема питания и принципиальная схема представлены в паспорте на станок.

В то время, когда станок массово выпускался, им оборудовали не только цеха и мастерские на предприятиях, но и сельские мастерские. На удаленных территориях напряжение в электрической сети было 220 В. Поэтому на станки модели 1а616к устанавливались двигатели пс8с, работающие от постоянного тока. Они обеспечивали плавное торможение без сильного нагревания.

Освещение рабочей зоны организовано через понижающий трансформатор и составляет 36 В.

Эксплуатация и ремонт

Документы на станок содержат инструкции по безопасному ведению работ, о сроках обслуживания и ремонта, периодичности смазки. Также отображены нормы к установке и требования к фундаменту.

Эксплуатационные параметры в помещении:

  • влажность – 80%;
  • температура – 10°С – 30°С;
  • тип производства – серийное, штучное.

При продолжительной эксплуатации рекомендуемый цикл проведения капитального ремонта составляет 5 лет (при двухсменном режиме). Межремонтный цикл включает в себя следующие регламенты: осмотр – 10, малый ремонт – 5, средний ремонт – 2. Перечень проводимых работ можно найти в паспорте станка.

Назначение и применение

Разработан агрегат шестьдесят лет назад, и изначально предназначался для обработки небольших деталей. Этот момент определяет отверстие в шпинделе, и необходимая длина обработки, ограниченная расположением задней бабки. К основным параметрам относятся нижеприведенные моменты:

  1. Станок модели 1А616 имеет показатель длины протачивания 660 мм. Ходовой винт передвигает режущий инструмент без перебазирования заготовки для прохода по указанной длине. Рассматриваемое устройство разрешает устанавливать заготовки, длина которых 710 мм, и обтачивать их.
  2. Диаметр заготовки может составлять 180 мм, вылет над станиной 320 мм.
  3. В паспорте указан вес агрегата 1500 кг.
  4. Вращения шпинделя допускается в диапазоне начиная от 9 об/мин, и заканчивая 1 800. Скорость резания устанавливаться в зависимости от разработанного проекта.
  5. Устройство токарного станка 1А616 включает коробку скоростей, способную осуществлять регулировку вращения шпинделя по 21 передаче. Коробка скоростей механизма собрана из зубчатых колес. Гитара сменных шестерен, позволяет делать переналадку оборудования. Зубчатые колеса изготавливают из высококачественных металлов, способных противостоять большим нагрузкам. Регулировку скорости происходит посредством рычагов, все они расположены с правой стороны. Работоспособность обеспечивается надежной системой смазки.

За длительный срок выпуска технический потенциал токарного станка не изменился, конструкция имеет всю туже кинематическую схему и электрическую схему, хотя недочеты постоянно учитывались.

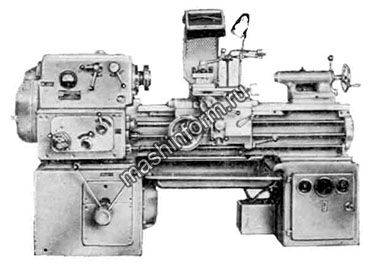

1А616 – Станок токарный патронно-центровой

Технические характеристики:

Станки модели 1а616 предназначены для обтачивания и растачивания в центрах или пратроне цилиндров, крутых и пологих конусов, обработки торцов, нарезания метрической , модульной, дюймовой, многозаходной и точной резьб

Наибольший наружный диаметр обрабатываемого изделия , мм 320 Наибольший наружный диаметр изделия , обрабатываемого над суппортом , мм 180 Наибольший диаметр прутка , обрабатываемого в патроне , мм 34 Расстояние между центрами , мм 710

– метрическая , шаг в мм 0,5 – 48 – дюймовая , число ниток на один дюйм 48 – 2,5 – модульная , шаг в модулях 0,25 – 5

Наибольшее перемещение суппорта , мм :

– продольное 670 – поперечное 195v Наибольший угол поворота резцовых салазок , градусах 90 Наибольшее перемещение верхней части суппорта , мм 120 Наибольшее перемещение пиноли , мм 120 Число скоростей шпинделя 21 Пределы чисел оборотов , об/мин. 11 – 2240 Число продольных и поперечных подач суппорта 24

Пределы подач суппорта , мм/об :

– продольных 0,08 – 2,64 – поперечных 0,08 – 1,65

Мощность главного электродвигателя , кВт 4,5 Габариты станка , мм 2225 x 1275 x 1220 Вес станка , кг 1500

Технические характеристики станка 1А616 позволяют проводить различные токарные операции нормальной сложности, включая нарезание резьбовых поверхностей, сверление и развертывание отверстий.

Основные размеры

Высота центров, мм

Расстояние между центрами, мм

Размеры обрабатываемых изделий

Наибольший диаметр обрабатываемого прутка, мм

Наибольший диаметр изделия, устанавливаемого над суппортом, мм

Наибольший диаметр изделия, устанавливаемого над станиной, мм

Наибольшая длина обтачивания, мм

Шаг нарезаемой резьбы:

дюймовой, число ниток на 1″

модульной, в модулях

питчевой, в питчах

Суппорт

Количество резцов в резцедержателе

Наибольшие размеры державки резца, мм

Расстояние от опорной поверхности резца до линии центров, мм

Наибольшее расстояние от оси центров до кромки резцедержателя, мм

Широко используемый на многих современных предприятиях, токарный станок 1А616 начал выпускаться еще в 50-х годах прошлого столетия Средневолжским станкостроительным заводом. Предназначен для работы с деталями небольших размеров, произведенных из различных металлов и сплавов. При обработке используются различные инструменты – как быстрорежущие, так и твердосплавные.

Станок выполняет высокоточную обработку заготовок, такую, как: обтачивание конических и цилиндрических деталей и их торцов, сверление, прорезка канавок, развертывание всевозможных отверстий, как конических, так и цилиндрических, нарезка резьбы резцом или метчиком, накатка рифлений сетчатого типа. И даже несмотря на то, что в настоящее время выпускается множество устройств подобного типа, этот станок имеет по сей день много хороших отзывов, а также привлекательную цену.

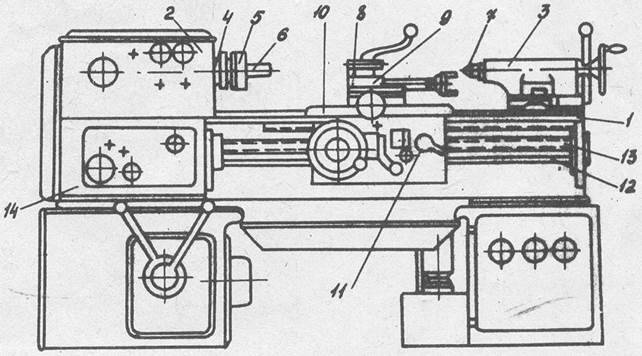

Расположение органов управления токарно-винторезным станком 1615

Расположение органов управления токарным станком 1615

Спецификация органов управления токарным станком 1615

  1. Рукоятка для включения или выключения фрикционных муфт
  2. Рукоятки для установки чисел оборотов шпинделя
  3. Рукоятки для установки чисел оборотов шпинделя
  4. Рукоятки для установки чисел оборотов шпинделя
  5. Рукоятка для изменения направления подач
  6. Рукоятка для установки величины резьб и подач
  7. Рукоятка для включения ходового винта
  8. Маховичок для ручного перемещения каретки и суппорта
  9. Рукоятка для включения поперечной подачи суппорта
  10. Рукоятка для включения продольной подачи суппорта
  11. Рукоятка для включения гайки ходового винта
  12. Рукоятка для ручной поперечной подачи суппорта
  13. Гайка для крепления задней бабки к станине
  14. Рукоятка для закрепления пиноли задней бабки
  15. Винт для поперечного перемещения корпуса задней бабки
  16. Маховичок для перемещения пиноли задней бабки

Инструкция по эксплуатации


16а16 станок токарно-винторезный:схема

Насколько точно будет работать станок зависит от того правильно ли произвели его установку. Агрегат должен основательно закрепляться специальными болтами к фундаменту или бетонной подушке высотой не менее 150 мм. При этом проверка станка должна происходить по ГОСТу 42 — 56.

Первый пуск токарного станка в работу не менее важен, чем процесс его установки и правки. Пуск также считается первоначальным, если оборудование продолжительное время простаивало и не обслуживалось. Во избежание поломок, отнеситесь к первоначальному запуску с особой тщательностью и ответственностью. Процесс подготовки первоначально пуска представляет собой последовательный процесс.

Этап 1. Тщательно отчистите коррозионный налет, если таковой имеется на открытии и других незащищенных узлах.

Этап 2. Необходимо проверить наличие масла и при необходимости добавить его.

Этап 3. Если планируется производство токарных работ с охлаждением, то в специальный бак необходимо добавить специальную охлаждающую жидкость.

Этап 4. Проверьте целостность электрических проводов и надежность их соединения.

Этап 5. После успешного прохождения вышеперечисленных шагов можно включать станок и производить токарные работы.

Общий процесс работы станка 1А616 можно разграничить на следующие ключевые моменты.

Этап 1. Заготовку необходимо надежно зафиксировать между центрами патрона или в нем самом.

Этап 2. Выбранные модификации резцов также тщательно закрепляются в специальном фиксаторе, расположенном на суппорте оборудования. В держателе одновременно должно быть установлено не больше четырех приспособлений для нанесения резьбы.

Этап 3. Инструменты необходимые для нарезки внутренней резьбы, сверления и расточки закрепляются в пиноле задней бабки.

Этап 4

Теперь важно правильно настроить необходимую частоту вращения шпинделя. Его коррекция производится специальными переключателями, размещающимися на коробке передач. Этап 5

Ходовой элемент приходит в работу нажатием на пусковую кнопку, находящейся на коробке передач

Этап 5. Ходовой элемент приходит в работу нажатием на пусковую кнопку, находящейся на коробке передач.

Этап 6. Для получения различных шагов резьбы производится соответствующая корректировка на рукоятках коробки передач и путем замены шестерней.

Этап 7. При включении узла, отвечающего за увеличение резьбового шага нужно резко повернуть вправо рычаг реверса подачи.

Этап 8. Рукоять передней бабки должна быть установлена в таком положении, которое будет соответствовать о.

Инструкция по первому запуску и эксплуатации

Для корректной работы токарного станка 1А616 в первую очередь необходима его правильная транспортировка, иначе можно повредить его сложный механизм.

Важно!

Распаковку нужно проводить максимально бережно, чтобы не повредить станок. Сначала снимается верхний щит ящика, после чего — боковые.. Необходимо следовать рекомендациям, которые указал производитель

Необходимо следовать рекомендациям, которые указал производитель.

  • Перевозка токарного станка 1А616 проводится в специальном ящике. Между станиной и тумбой прокладывают две трубы диаметром 5 см. Канат проходит через крайнее окно станины и подводится под трубы. При этом рекомендуется заднюю бабку и каретку закрепить в крайне правом положении во избежание повреждений.
  • Токарный станок 1А616 устанавливается на бетонную подушку высотой 15 см и укрепляется опорой под подмоторным кронштейном.
  • От устойчивости установки зависит точность работы и минимум вибрации.
  • Перед первым запуском открытые детали протираются обезжиривающей жидкости для удаления антикоррозийного покрытия.
  • Необходимо провести тщательную заливку масла согласно схеме.
  • Залить, при необходимости, охлаждающую жидкость в соответствующий бачок.
  • К работе допускаются только специалисты, изучившие технический паспорт и инструкцию.
  • Рукоятки должны находиться в фиксированном положении.

Важно!
Не использовать максимальные параметры обработки при первом включении.

Конструкция и принцип работы

В конструкции 1А616 можно выделить следующие основные узлы:

  • тумбы — передняя и задняя;
  • задняя бабка;
  • передняя бабка, где находится несколько механизмов: реверсивное устройство, звено, отвечающее за повышение шага, переборный механизм;
  • блок, состоящий из сменных колес;
  • шкаф, в котором размещена электрическая система;
  • фартук, в котором находится механизм подач;
  • несущая станина;
  • коробка подач;
  • система, отвечающая за охлаждение режущего инструмента;
  • коробка переключения скоростей;
  • поддон, где собирается стружка и отработанная охлаждающая жидкость.

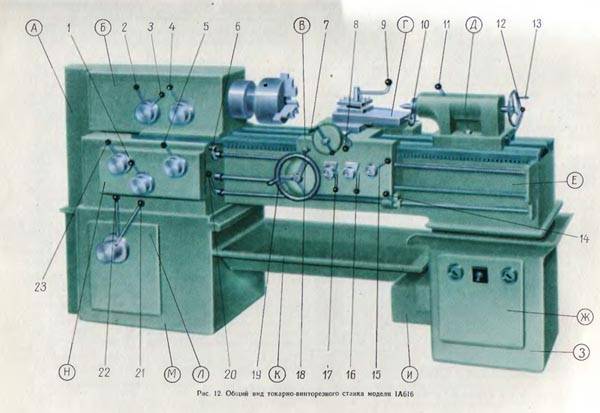

Органы управления станка 1А616 (нажмите, чтобы увеличить)

Принцип работы данной модели токарного станка можно представить в виде следующей схемы.

  • Заготовку, которую необходимо обработать, фиксируют в патроне станка или между его центрами.
  • Резцы закрепляются в резцедержателе, размещенном на суппорте агрегата. Одновременно в таком резцедержателе можно закрепить до 4 резцов.
  • Если в заготовке необходимо выполнить сверление, расточку отверстий или нарезание внутренней резьбы, то соответствующий инструмент закрепляют в пиноли задней бабки.
  • Обработка на 1А616, как и на токарно-винторезных станках других моделей, обеспечивается за счет комбинирования двух движений: поступательного перемещения режущего инструмента и вращения детали. Благодаря сочетанию таких движений на станке можно выполнять обработку деталей цилиндрической, конической и фасонной конфигурации, винтовых поверхностей, торцов заготовки.

Передача вращения на шпиндель устройства и, соответственно, на обрабатываемую заготовку осуществляется при помощи ременного шкива, установленного между его опорами. Можно менять приводной клиновой ремень, если в этом возникла необходимость, не снимая шпиндель, что обеспечивает специальное устройство его задней опоры. В конструкции токарного станка этой модели реализован принцип раздельной передачи движения на его суппорт, который может перемещаться за счет ходового винта или ходового валика. В обмотку двигателя оборудования подключен статор постоянного тока, что позволяет обеспечить эффективное торможение привода агрегата.

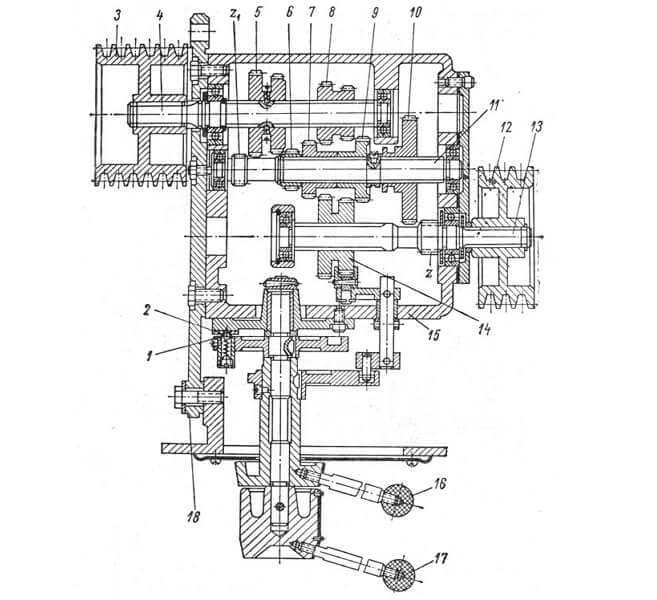

Передняя бабка 1А616


Задняя бабка 1А616

Электрическая система станка

Электросхема токарного станка данной модели включает в себя следующие элементы:

  • три предохранителя плавкого типа;
  • выключатель, устанавливаемый на вводе;
  • лампу для освещения рабочей зоны;
  • реле напряжения;
  • выключатель для лампы освещения;
  • контакторы, управляющие остановкой двигателя, включением его рабочего и обратного хода;
  • выключатель, обеспечивающий поступление напряжения на насос, подающий охлаждающую жидкость;
  • реле, отвечающее за контроль скорости вращения двигателя;
  • реле, отвечающее за управление контактором остановки двигателя;
  • понижающий трансформатор;
  • переключатель управления станком;
  • указатель уровня нагрузки;
  • выпрямитель селенового типа.

Электрическая принципиальная схема станка 1А616 (нажмите, чтобы увеличить)

На станке установлено два электродвигателя, каждый из которых решает свою задачу:

  • трехфазный электродвигатель ПА22 мощностью 0,12 кВт, со скоростью вращения 2800 об/мин, работающий от напряжения 220/380 В, — приводит в действие насос, подающий охлаждающую жидкость в зону резания;
  • трехфазный электродвигатель А02-41-4 мощностью 4 кВт, со скоростью вращения 1430 об/мин, работающий от напряжения 220/380 В, — используется в качестве главного привода станка.

Для оснащения промышленных предприятий используются токарные станки, работающие от напряжения 380 В, а для эксплуатации в домашней мастерской оптимальными являются модели, работающие от электрической сети с напряжением 220 В. Кроме того, по специальному заказу могут выпускаться модификации токарного станка, работающего от электрической сети с напряжением 500 В.

Кинематическая схема станка 1А616 (нажмите, чтобы увеличить)

Питание на лампу освещения, которая работает от напряжения 36В, поступает от понижающего трансформатора, присутствующего в электросхеме станка. Особенностью данного токарного станка является то, что в его конструкции нет двигателя, отвечающего за быстрый ход его суппорта. Быстрая и одновременно плавная остановка двигателя, при которой он не нагревается, обеспечивается за счет использования постоянного тока.

Описание схемы управления главным приводом станка модели 1А616К

Электросхема управления предназначена для переключения ступеней чисел оборотов и реверсирования шпинделя станка,

Для ступенчатого переключения чисел оборотов применена автоматическая коробка скоростей типа АКС109Д6.3, выполненная на электромагнитных муфтах ЭТМ. Коробка имеет 9 скоростей.

Пуск и останов шпинделя производится включением и отключением электродвигателя Ml, который управляется пускателями К1 и К2, переключателем П2 и валиком с двумя рукоятками на три положения:

  • верхнее — рабочий ход
  • среднее — стоп
  • нижнее — обратный ход

Управление АКС осуществляется галетным переключателем, установленном на передней стенке шпиндельной бабки, а торможение шпинделя транзисторным блоком задержки БЗ и реле Р2.

В блоке БЗ для увеличения постоянной времени (R=C) применена транзисторная схема управления репе Р2. Транзисторы Т1 и Т2 включены по схеме с общим коллектором. Регулировка постоянной, времени (выдержки) производится шунтированием входного сопротивления резистором R5.

Достоинства изделия

Работать на станках можно не только квалифицированным станочникам, но и новичкам. Конструкция ремонтопригодна и имеет большой запас прочности, что исключает быстрые поломки.

Подготовка к работе и наладка на операцию не вызывает труда. Точные описания встречаются в инструкции по эксплуатации. Установка зубчатых колес и на гитары, перебора производится по таблице.

После модернизации модель 1б61а отличается от оригинала эргономикой внешнего вида и выносом на лицевую сторону электрических органов управления.

Основным отличием от винторезных станков 16К20 является обработка изделий меньшего размера и отсутствие ускоренного перемещения.

Инструкция по эксплуатации

К работе со станком 1А616 не должен допускаться персонал без соответствующей квалификации. Выполнение операций разрешается работникам, получившим первичный инструктаж, о чем должна быть сделана отметка в журнале техники безопасности.

Правила эксплуатации учитывают как постоянно проводимые операции, так и пусконаладочные работы. Последние выполняются после доставки оборудования с завода или от покупателя, по окончании установки на жестком фундаменте.

  1. С открытых поверхностей и корпусов узлов — очищается коррозионный налет и загрязнения.
  2. Согласно документации к оборудованию, проверяется уровень масла и при необходимости производится долив.
  3. В случае проведения постоянных работ с охлаждением, в бак системы заливается соответствующий состав. Проверяется установка накопительного поддона.
  4. Осматриваются силовые кабеля, проверяется соединение с источником питания.

Если станок приобретен на вторичном рынке — рекомендуется проверить все параметры зазоров, натяжений, другие показатели настройки системы. По окончании наладочных работ — производится тестовый пуск агрегата на малых оборотах.

Перед производством постоянных операций — проводится проверка состояния питающей линии, визуальный осмотр узлов станка. После этого станок обесточивается, устанавливаются резцы, другое нужное оснащение, настраиваются обороты шпинделя, осуществляется крепление детали в патроне или центрах. Только после этого на оборудование подается напряжение и осуществляется пуск главного привода.

Ход впуска и металлорезание

Держатель резцов приобретает от основного вала устройства движения подач, в результате чего зуб двигается прямолинейно. Основываясь на технический паспорт агрегата 1А616, коробка осуществления подачи, способна предоставить 48 скоростей. Но в действительности – их лишь 24, так как скорости совпадают. Муфта с мелкими зубьями выполняет функцию запуска подач в сторону оси, ходовой винт, отвечает за перпендикулярный впуск.

Читать также: Тс106 10 схема простого регулятор напряжения

Электрошпиндель станка 1А616 выполняет функцию резцедержателя в ситуациях, когда нужно нарезать небольшую резьбу до 6 мм. Повышенный сдвиг и перебор применяется лишь при нужде реза большего хода. Чтобы это сделать, следует вправо направить блок колес до того момента, пока шестерня пустотелого вала не ухватится за левую окружность блока агрегата. Рез представляет собой одинаковое движение ведущего вала и возделываемого изделия. Подобное вращение направляет держатель резцов в осевом, и дополнительно перпендикулярном курсе, относительно двигательного вала. Передвижение достигается вследствие раздельного привода аппарата, которое состоит:

  • суппорта, обладающего 4 положениями;
  • 12 ступеней КПП;
  • 2 клиноременные передачи.

Ремонт станка

При работе со станком часто возникают проблемы со шпинделем. Именно он чаще всего выходит из строя. Для этого требуется отрегулировать зазоры подшипников и скорректировать радиальный зазор. Для этого требуется сначала подтянуть внутреннее кольцо при помощи гайки, затем закрепить стопором положение и проверить правильность операции индикатором. Стрелка индикатора не должна отклоняться больше, чем на 0,01 мм

Важно, чтобы шпиндель мог при этом крутиться свободно

Ремни коробки скоростей на шпинделе токарно-винторезного станка тоже имеют свойство изнашиваться и выходить из строя, что требует их регулировки и замены.

Регулируются ремни коробки следующим образом:

  • отвинчивание крепежных винтов;
  • регулировка ремней при помощи гаек;
  • закрепление винтов в прежнее положение.

Замена ремней включает в себя следующие действия:

  • снятие защитного колпака;
  • снятие фланца, винтов, гаек;
  • снятие трубки, которая подает масло;
  • вкручивание в отверстия винтов М12 до тех пор, пока из передней бабки не выйдет букса;
  • вставка в отверстие ремней на шов;
  • фиксация буксы на место, а следом других деталей.

Выключатель перед любыми ремонтными или регулировочными работами необходимо запирать или отключать во избежание возможного неожиданного его включения. Перед ремонтом требуется удалять предохранитель из распределяющего шкафа. При разборе станка первая часть работы подразумевает отсоединение проводов и извлечение насоса. Далее, отсоединяется электропроводка.

После проведенного ремонта необходимо убрать с корпуса станка ненужные предметы, проверить ограничители и блокировку, а также исследовать агрегат на наличие стука, заеданий, шумов.

Краткая история серии

В 1957 году СВСЗ г. Самара (Средневолжский станкостроительный завод), основанный в 1876 году выпустил один из лучших универсальных токарно-винторезных станков, 1А616. Он стал достойной заменой своего предшественника — станка 1616, которому на тот момент было 8 лет (год выпуска — 1949).

На сегодняшний день агрегат снят с производства и заменен на более современные, но тем не менее используется на многих предприятиях, а также теми, кто решил заниматься токарной обработкой на дому.

Назначение и область применения токарно-винторезного станка по металлу

Станок предназначен для токарной работы над металлом и металлическими заготовками. Обработка представляет собой срезание всего лишнего слой за слоем до придания необходимой для использования формы, размера и других требуемых характеристик.

Для обработки в машине используются быстрорежущие, такие как Р18, Р6М5 и твердосплавные (ВК, ТК, ТТК) инструменты. Основные виды работ, которые можно проводить на токарном станке серии 1А616:

  • точение наружных цилиндрических и конических поверхностей, торцов;
  • обтачивание конических фасонных поверхностей;
  • нарезание метрической, модульной, дюймовой и питчевых резьбы резцом;
  • нарезание метрической, дюймовой резьбы метчиком и плашкой;
  • накатывание сетчатых рифлений поверхности;
  • прорезания канавок и отрезку;
  • сверления, зенкерования и развертывание отверстий.

Возможность обработки деталей-тел вращения:

  • валы;
  • кольца;
  • втулки;
  • муфты;
  • гайки;
  • зубчатые колеса.

Обработка происходит посредством вращения заготовки относительно режущего инструмента

Основные разновидности и расшифровка модификаций

1А616 — базовая модель данной серии:

  • 1 — токарный станок.
  • А — усовершенствованный.
  • 6 — тип токарного станка (токарно-винторезный).
  • 16 -высота центров станка (165 мм в данном случае).

1А616К:

  • 1 — токарный станок.
  • А — усовершенствованный.
  • 6 — тип токарного станка (токарно-винторезный).
  • 16 -высота центров станка (165 мм в данном случае).
  • К — конструкция станка модернизирована (здесь: добавлена автоматическая коробка скоростей).

1А616С:

  • 1 — токарный станок.
  • А — усовершенствованный.
  • 6 — тип токарного станка (токарно-винторезный).
  • 16 -высота центров станка (165 мм в данном случае).
  • С — особо точный.

1А616П:

  • 1 — токарный станок;
  • А — усовершенствованный;
  • 6 — тип токарного станка (токарно-винторезный);
  • 16 — высота центров станка (165 мм в данном случае);
  • п — повышенной точности.

1А616Ф3:

  • 1 — токарный станок.
  • А — усовершенствованный.
  • 6 — тип токарного станка (токарно-винторезный).
  • 16 — высота центров станка (165 мм в данном случае).
  • Ф3 — с числовым программным управлением (ЧПУ).

Так как в различных местах установки машины могут использоваться различное напряжение, станки поделены на группы по этому признаку:

  • 220V для работы дома.
  • 380V для массового производства (заводы, фабрики и т.п), считается стандартным.
  • 500V изготавливаются на заказ при необходимости.

Технические характеристики

Приведенные в техническом паспорте параметры помогают определить, то ли это устройство, которое необходимо вам для работы. Предлагаем рассмотреть приведенную информацию.

Основные параметры:

  • Тип — токарно-винторезный, универсальный.
  • Серия — 1А616.
  • Точность — Н (нормальная).
  • Высота центров — 165 мм.
  • Расстояние между центрами — 710 мм.

Шпиндель

Вал для закрепления заготовки в зажимном патроне:

  • Пределы скоростей (прямые и обратные вращения) 9–1800 оборотов в минуту (при необходимости можно заказать с быстротой от 11 до 2240 оборотов в минуту).
  • Диаметр отверстия 35 мм.
  • Внутренний конус Морзе N5.
  • Действует торможение шпинделя и блокировка рукояток.

Суппорт и подачи

Суппорт (поддержка) — подвижный элемент, узел для закрепления режущих инструментов или заготовок:

  • Резцедержатель — 4 резца.
  • Державка резца (наибольшие размеры 20х25).
  • От опорной поверхности до линии центров 25 мм.
  • От оси центров до кромки резцедержателя 170 мм.
  • Один передний суппорт с одной резцовой головкой.

Конструкция и принцип работы (инструкция по эксплуатации)

Токарно-винторезный станок имеет в своей конструкции основные механизмы и элементы, как, например:

  1. Коробка скоростей — имеет 12 передач и располагается на внутренней стенке. Предусмотрено передвижение ее в вертикальном направлении для обеспечения натяжения ремней. Вращения ее механизмов напрямую зависят от двигателя, с которого передается воздействие благодаря клиномеренной передаче. Управление коробкой производится благодаря 2 рукоятям, поворачивающимся влево и вправо, одна из которых может устанавливаться в 4 положения, а другая – в 3.
  2. Передний узел станка — закреплен на передней части неподвижной основы агрегата. Его механизмы вращаются благодаря работе коробки скоростей, воздействие передается через ременную передачу. Главный вал агрегата, благодаря переборным зубчатым колесам, получает 12 вращательных скоростей и еще 12, благодаря зубчатой муфте, итого имеет 24 различные передачи, 3 из которых совпадают с перебором и без его воздействия. Из этого исходит, что главный вал получает 21 скорость. При помощи специальной рукояти осуществляется запуск перебора или муфты. Передняя шейка вала станка имеет конусную форму и находится на специальном подшипнике качения, двухрядном, который может регулироваться, а задняя шейка располагается в однорядном подшипнике. Продольная нагрузка на вал приходится на его шариковую опору, располагающуюся в задней части корпуса.
  3. Фартук агрегата — передвижения каретки и резцедержателя в осевом и перпендикулярном направлениях осуществляются за счет 2-х мелкозубных муфт, расположенных в фартуке. Каретка и резцедержатель приводятся в движение при помощи двух рукоятей, одна из которых отвечает за продольное движение каретки, а другая – за перпендикулярное движение нижней части резцедержателя. Запуск производится поворотом рукоятей на себя, а остановка – от себя. Еще одна рукоять производит запуск маточной гайки. Поднятая вверх, рукоять, осуществляет остановку гайки, а опущенная вниз – включение. Блокирующий механизм, необходимый для предотвращения синхронизированный запуск подачи от валика и ходового винта, также расположен в фартуке аппарата. Благодаря специальной выдвижной кнопке, расположенной там же, осуществляется вывод реечного зубчатого колеса из зацепления с рейкой.
  4. Резцедержатель — перемещается в осевом направлении, следуя направляющим основы станка, и в перпендикулярном, следуя направляющим каретки, благодаря своей крестообразной конструкции. Его движения могут осуществляться механически или при помощи маховика (вручную). Верхняя часть резцедержателя может перемещаться по его направляющим и поворачиваться в обе стороны на 90°.
  5. Задний узел — поддерживает длинные болванки в процессе обработки при помощи центров – статичного и подвижного, — а также закрепляет инструменты для резки. Благодаря рукояти осуществляется закрепление узла к направляющим основы станка. При больших режимах, для надежности крепления, конструкцией аппарата предусмотрены специальные болт и гайка.

Конструкция КПП станка

Коробка скоростей в этой модели токарного аппарата включает:

  • 3 цилиндра, располагающиеся один за другим с 3 подшипниками;
  • 3 одиночные шестеренки, которые образуют две активные шестерни.

Эти узлы дают вращение оси, через вал, рабочие передачи зубчатого типа. В случае если потребуется задать увеличенную частоту оборотов оси, то она за счет кулачковой муфты подсоединяется прямо к валу.

Регулирование требует совершения последовательных действий, совершаемых вручную:

  1. Определение держателя резцов в нужное положение;
  2. Регулировка позиции задней бабки агрегата;
  3. Контроль суппорта (основной модуль).

Сведения о производителе токарно-винторезного станка 165

Производитель токарного станка модели 165 — Рязанский станкостроительный завод РСЗ, основанный в 1949 году.

Свой первый станок Рязанский станкостроительный завод выпустил 21 февраля 1949 года — это был токарно-винторезный станок 164 серии. В течение короткого времени заводом были запущены в призводство еще три серии токарных станков — 166, 165 в 1953 году, 163 в 1956 году.

По мере совершенствования конструкции станков завод выпускал все более современные модели — 1М63, 1М63Б, 1М63БФ101, 1М63Н, 16К30, 1А64, 16К40, 1М65, 1Н65.

На основе универсальных токарных станков Рязанским станкостроительным заводом был освоен выпуск токарных станков с ЧПУ — 16К30Ф3, 16М30Ф3, 16К40РФ3, 16Р50Ф3 и др.

Также заводом освоен выпуск современных токарных обрабатывающих центров с числом координат от 4 до 8, токарных станков с ЧПУ наклонной 1П756ДФ3 и горизонтальной компоновок, трубообрабатывающих станков 1А983, 1Н983 — для обработки концов труб диаметром до 460 мм, колесотокарных, вальцетокарных, станков для обработки глубоких отверстий и др.

Станки, выпускаемые Рязанским станкостроительным заводом РСЗ

  • 1А64 станок токарно-винторезный универсальный Ø 800
  • 1А983 станок трубонарезной Ø 800
  • 1М63 станок токарно-винторезный универсальный Ø 630
  • 1М63Б, 1М63БГ станок токарно-винторезный повышенной мощности Ø 630
  • 1М63БФ101 станок токарно-винторезный с УЦИ Ø 630
  • 1М63МФ101 станок токарно-винторезный с УЦИ Ø 630
  • 1М63Ф101 станок токарно-винторезный с УЦИ Ø 630
  • 1М63Н станок токарно-винторезный универсальный Ø 630
  • 1М65 станок токарно-винторезный универсальный Ø 1000
  • 1Н65 станок токарно-винторезный универсальный Ø 1000
  • 1Н983 станок трубонарезной Ø 830
  • 1П756ДФ3 станок токарный с ЧПУ Ø 630
  • 16К30Ф3 станок токарный с ЧПУ Ø 630
  • 16К30 станок токарно-винторезный универсальный Ø 630
  • 16К40 станок токарно-винторезный универсальный Ø 800
  • 16М30Ф3 станок токарный с ЧПУ Ø 630
  • 16Р25П станок токарно-винторезный повышенной точности Ø 500
  • 163 станок токарно-винторезный универсальный Ø 630
  • 165 станок токарно-винторезный универсальный Ø 1000
  • ДИП-300 станок токарно-винторезный универсальный Ø 630
  • ДИП-400 станок токарно-винторезный универсальный Ø 800
  • ДИП-500 станок токарно-винторезный универсальный Ø 1000
  • ТНП-111 станок токарный настольный Ø 150

История токарно-винторезного станка 165

В 1934 году на Московском станкостроительном осваивается выпуск тяжелых универсальных токарно-винторезных станков станков ДИП-300, ДИП-400, ДИП-500. В качестве прототипа был избран токарно-винторезный станок немецкой фирмы VDF.

В 1944

году производство этих станков было передано наРязанский станкостроительный завод РСЗ. В 1953

году запущен в производство первый станок 165-й серии — модель 165 (диаметр обработки — Ø 1000 мм).

Серийный выпуск токарных станков: 1м65, 1н65.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
