Патрон для перфоратора sds

Как разобрать патрон своими силами

Разборку патрона необходимо проводить регулярно для проверки и техобслуживания. Чтобы узнать, что произошло с деталью, может придется его починить, заменить, нужно уметь его разбирать. Патрон может сниматься при помощи молотка. Кулачки разводят до необходимого положения, чтобы они спрятались внутрь. На разведенные слесарные тиски ставят вертикально патрон так, чтобы между губками мог поместиться корпус, а в них упирался рукав (регулировочная муфта, рубашка). Феном или паяльной лампой быстро разогревают рукав. На патрон сверху кладут амортизатор. Это может быть медная или алюминиевая пластина. По корпусу ударяют молотком, выбивая его из регулировочной муфты (рукава, рубашки). Детали обязательно чистят, смазывают и собирают.

В процессе извлечения специалисты советуют делать на корпусе и на кулачках соответствующие метки. Это необходимо чтобы при сборке все стало на свои места. Иначе зафиксированные сверло не будет отцентрированным.

Надо помнить, когда патрон разбирается этим способом, при сбивании обоймы отдельные детали часто разлетаются в стороны. Чаще всего вылетает кольцо с зубчиками, которое состоит из 2-х половинок. Если пользователь не опытный, собрать в одно целое составляющие будет затруднительно.

Прежде чем поставить разобранный патрон на место, его следует почистить, убрать грязь, ржавчину и пыль, детали обязательно смазать. Внутренние компоненты патрона лучше всего смазывать специальными составами, литолом или солидолом. При сборке рабочей насадки в патрон, небольшое количество смазки наносят на хвостовик. Нельзя смазывать детали техническим вазелином. Его используют исключительно при консервации.В отличии от ключевого быстрозажимной патрон устроен сложнее, поэтому правильнее будет не разбирать узел полностью. Отверткой по кругу раздвигают и поддевают регулировочную муфту. Чтобы не повредить пластмассу, действовать надо как можно аккуратнее и осторожнее. Муфта должна сдвинуться, потом ее снимают руками. После этого как можно сильнее надо раздвинуть кулачки, в патрон вставить металлический стержень (можно взять длинный болт) и ударять по нему молотком. Такими действиями удастся выбить корпус из второй половины пластмассовой муфты.

Разборка патрона нужна не только при ремонте, но и техобслуживании

О насадках для перфораторов

Теоретически на патрон перфоратора категории SDS-max можно установить инструмент с хвостовиком для патронов SDS-plus и даже инструмент с еще меньшим диаметром посадочной части. Для решения этой задачи используется специальная насадка (адаптер), которую сегодня можно приобрести почти на любом строительном рынке. Между тем применять такие переходники для перфоратора категорически не рекомендуется, так как использование инструмента меньшего диаметра на перфораторах тяжелого класса быстро приведет его в негодность.

Предназначенные для проделывания отверстий разного диаметра и глубины в различных материалах электроинструменты разделяются на два типа – ударные дрели и перфораторы. Принципиальное различие между ними в том, что дрель изначально создана для сверления отверстий сверлами с острой кромкой, а функция удара является вспомогательной.

Для перфоратора основным режимом является именно удар, а сменным инструментом – бур, вращение которого обеспечивает вынос выбитого материала из отверстия. Благодаря этому перфоратор становится практически незаменимым при долблении или сверлении (бурении) сверхтвердых материалов

СИСТЕМЫ КРЕПЛЕНИЯ СМЕННОЙ ОСНАСТКИ

Основная особенность электроперфоратора – большая энергия и амплитуда удара. Достижение этого эффекта может реализовываться посредством применения электромагнитного или пневматического механизма.

В первом случае применяются две электромагнитные катушки, обеспечивающие возвратно-поступательное движение сердечника, который посредством специального бойка ударяет в торцевую часть рабочей насадки.

Во втором случае удар бойка осуществляется за счет компрессии, создаваемой возвратно-поступательным движением цилиндра и поршня.

Патрон под перфоратор — зачем он нужен

О том, что такое перфоратор, известно даже детям. Чтобы этот инструмент совершал необходимую полезную работу, в конструкцию исполнительного органа, то есть патрона, надо установить насадку. Электроинструмент в отличие от дрели, способен не только совершать вращательные, но еще и возвратно-поступательные манипуляции (ударные). Ударные движения нужны, чтобы разрешать вопросы с такими прочными видами материалов, как бетон и железобетон.

Патрон перфоратора служит, чтобы закрепить насадку, и совершать инструментом необходимые манипуляции. Если на дрелях применяются цанговые зажимные устройства, то на перфораторах используются исключительно механизмы, имеющие специальную конструкцию. Именно благодаря этой специфичной конструкции, перфораторы намного эффективнее справляются с обработкой бетонных оснований. Внешне патроны на дрели и перфораторе практически идентичны. Цанговый механизм на зажимных устройствах дрели состоит из трех губок, которые под воздействием силы вращения прижимаются равномерно друг к другу, тем самым зажимая надежно цилиндрическую конструкцию насадок. Как устроены патроны на перфораторах, узнаем далее.

Устройство

Схема патрона в разобраном виде

Назначение патрона – надежно удерживать рабочий инструмент (бур) во время работы и обеспечить быструю смену оснастки при необходимости.

Первые прототипы современных устройств появились еще в первой половине XX века.

Инженеры в итоге пришли к выводу, что чем проще зажимная конструкция, тем она надежнее.

Но со временем стали разрабатываться разные модификации, каждая из них – со своими плюсами и минусами.

Важной особенностью патрона для перфоратора является его максимальная закрытость. Это обеспечивает непопадание внутрь частиц бетона и прочих материалов

Составные части самых распространенных зажимных устройств:

1. Ось, на нее напрессована втулка с множеством шлицов.
2. Кольцо с конической пружиной, одеваемое на втулку.
3. Стопорные шарики, которые располагаются между кольцом и втулкой.
4. Защитный кожух из пластика или резины защищает патрон от проникновения посторонних частиц.

Этот тип был разработан техническими специалистами немецкой компании Bosh. Он называется SDS-патрон, буквы являются первыми в тех словах, которые описывают принцип смены насадок (немецкий язык): «Вставь, поверни – закрепи».

Патроны на перфораторы их виды и отличительные параметры

Патроны типа SDS популярны, и подходят они, как для бурения бетона, так и для сверления металла или дерева. Однако зажимная оснастка типа СДС бывает разных типов, и поэтому необходимо узнать их особенности, чтобы различать, например, когда возникнет необходимость купить патрон для перфоратора. Итак, различают такие виды патронов на перфораторы, принадлежащие к классу SDS или быстрозажимных:

1. SDS-plus — это ходовой тип фиксаторов, применяемые на устройствах бытового и профессионального типа. то преимущественно легкие и средней тяжести агрегаты, служащие для применения в быту и при ремонтных и строительных работах. Как устроен хвостовик насадки, служащий для размещения в таком патроне, описано выше. Кроме того, нужно отметить, что такие хвостовики имеют длину 4 см и толщину 10 мм. Производители выпускают буры с хвостовиками для такого типа фиксаторов диаметром от 4 до 32 мм
2. SDS-max — это аналог предыдущего вида, только служащий для более серьезных инструментов высокой мощности свыше 1,2 кВт. Отличительная особенность таковых патронов в том, что насадки для них имеют такие размеры: длина 9 см, толщина 18 мм, а диаметр рабочей области достигает 60 мм. Если необходимо пробурить отверстие больше 6 см, то применяются коронки. Устройства этого типа практически имеют идентичную форму пазов, как и SDS-plus, только с незначительным отличием — наличие не двух шлицев, а трех. Это означает, что на хвостовике устанавливаемого бура, находится один открытый паз, а с противоположной стороны их два. Буры и прочие виды насадок СДС макс служат для работы с перфораторами, имеющих силу удара до 20-30 Джоулей. Перфораторы с патроном SDS-max служат исключительно для работы с соответствующими типами насадок
3. SDS-top — это тип патронов, которые уже не используются, однако их можно встретить у владельцев устаревшего инструмента. Изначально предназначались они для перфораторов среднего класса, то есть для полупрофессиональных моделей. Толщина хвостовиков буров для таких зажимных устройств составляет 14 мм, а длина 70 мм. Кроме того, производители выпускали буры, позволяющие сверлить отверстия от 16 мм. Сегодня найти буры и другие приспособления под такие перфораторы можно только в единичных экземплярах
4. SDS-quick — еще одна классификация патронов для перфораторов, не получившие широкой популярности. Их отличительная особенность в том, что они имеют цилиндрическую конструкцию хвостовика, а вместо пазов, имеются шлицы или выступы. Эти типы фиксаторов были разработаны специально для перфораторов компании Bosch модели Uneo. Насадки к таким перфораторам можно применять даже на дрелях и шуруповертах с цанговыми зажимами
5. SDS-hex — это также опытная модификация патронов, которые были разработаны специально для закрепления пик и долот в мощных агрегатах. Однако, кроме того, специальная конструкция хвостовиков показывает, что достаточно надежны они и при работе с бурами
6. Spline — разновидность патронов, имеющих некую схожесть с оснасткой типа SDS-max. Разработаны в Китае, и выпускаются исключительно для стран Северной Америки. Имеют шлицевую конструкцию, а ударное перемещение происходит за счет присутствующего уплотнения на хвостовике насадки

Все разновидности патронов к перфораторам оснащены пылезащитными чехлами

Все представленные выше типы зажимных устройств служат для выполнения ударных действий, что немаловажно при обработке бетона. Забегая наперед, стоит отметить, что также для перфораторов производятся цанговые патроны, которые используются с той целью, когда инструмент применяется больше для сверления дерева или металла

Виды хвостовиков [ править | править код ]

Четырёхгранные хвостовики

Такой хвостовик вошёл в практику с 1850 года. Первоначально хвостовик в форме усечённой четырёхгранной пирамиды просто вставлялся в отверстие соответствующей формы в шпинделе дрели и фиксировался винтом. Затем появились разного рода патроны, приспособленные для зажима таких хвостовиков. Свёрла с такими хвостовиками широко использовались для коловоротов.

Современные трёхкулачковые патроны, устанавливаемые на большинстве выпускаемых дрелей, не могут надёжно зажать такое сверло и не могут его центрировать. Преимуществами такого типа хвостовиков является простота изготовления кузнечным способом, устойчивость к прокручиванию.

Цилиндрические хвостовики

Наиболее распространённый тип хвостовиков для дрелей в наше время. Как правило, диаметр хвостовика соответствует диаметру сверла, но в некоторых случаях хвостовик толще сверла (для более надёжной фиксации свёрл небольших диаметров) или тоньше сверла (для свёрл больших диаметров, которые надо зажать в стандартный кулачковый патрон). Недостатком такого типа свёрл является невозможность передачи относительно большого вращающего момента из-за проскальзывания хвостовика, однако, с другой стороны, это является своеобразной защитой инструмента при заклинивании сверла в рабочем материале.

Шестигранные (гексагональные, hex) хвостовики

Хвостовик такого сверла позволяет передавать большие вращающие моменты из-за стойкости к проворачиванию. В ряде случаев может зажиматься как трёхкулачковым патроном, так и вставляться в держатель для отвёрток-вставок 1/4 дюйма (это ускоряет замену сверла). Для надёжного крепления в держателе такие хвостовики должны соответствовать геометрии приводного наружного шестигранника отвёртки-вставки и должны быть снабжены широкой канавкой для пружинной фиксации по ISO 1173 E6.3

или канавкой для пружинной фиксации по ISO 1173 C6.3. В этом случае такие свёрла могут применяться при работе аккумуляторными отвёртками, винтовёртами и другими специализированными инструментами, не имеющими кулачкового патрона. С хвостовиком такого типа (хотя не обязательно соответствующим размеру 1/4 дюйма) выпускаются не только спиральные, но и перьевые свёрла, свёрла Форстнера и др.

Фирмы Festool и Protool выпускают свёрла с шестигранным хвостовиком особой разновидности — схожие по геометрическим размерам, но со слегка скруглённым гранями (свёрла Centrotec). Такое сверло можно вставить как в держатель Centrotec, так и в обычный держатель, но обычные сверла не входят в держатель Centrotec. Использование свёрл Centrotec уменьшает общий недостаток свёрл с шестигранным хвостовиком — меньшую точность при использовании не кулачкового патрона, а держателя 1/4 дюйма.

Как устроены патроны для перфораторного оборудования

Чтобы эффективно использовать различные насадки для перфоратора, необходимо обеспечить их надежную фиксацию. Для этого и применяется специальный патрон. Первые его модели стали разрабатываться еще в 30-х годах прошлого века, когда на рынке появились перфораторы, серийное производство которых освоила всемирно известная компания Bosch.

Такое ручное устройство, как перфоратор, практически сразу было по достоинству оценено потребителями, поскольку с его помощью можно совмещать сверление с импульсным долблением, что значительно повышает эффективность выполняемой обработки. Основной недостаток первых моделей перфораторов был связан именно с тем, что наиболее слабым звеном в их конструкции был патрон, быстро приходящий в негодность под воздействием ударных нагрузок.

В результате длительных разработок производители перфораторов и патронов пришли к следующему выводу: чем более простой является конструкция зажимного устройства, тем более надежным в эксплуатации оно является.

Внешне перфораторный патрон представляет собой полностью закрытое зажимное устройство

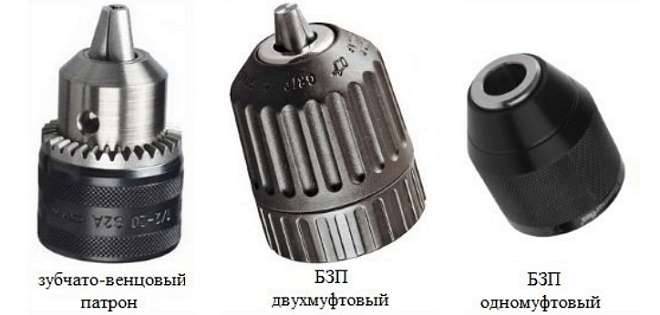

В итоге было создано три основных типа патронов для перфораторов, которые в свою очередь подразделяются на подтипы.

Существуют патроны, рабочая насадка в которых фиксируется при помощи специального ключа, приводящего в действие кулачки, надежно зажимающие хвостовик используемого инструмента. Наиболее значимым достоинством патронов данного типа является то, что они обеспечивают надежное крепление инструмента, используемого в комплекте с перфоратором. Между тем, чтобы выполнить замену рабочего инструмента в таком патроне для перфоратора, потребуется потратить значительно больше времени, чем при использовании зажимных устройств других типов.

Основные типы патронов для перфоратора

Рабочая насадка перфоратора может фиксироваться на нем и посредством быстрозажимного патрона (БЗП), который приводится в действие только за счет усилия, создаваемого руками оператора. В зависимости от конструктивного исполнения, патроны данного типа могут быть одно- или двухмуфтовыми, принципы действия которых также различаются.

Более простыми в использовании являются одномуфтовые патроны, но использовать их можно только в комплекте с дрелями, на которых предусмотрена возможность автоматической блокировки рабочего вала. Для приведения в действие такого патрона достаточно усилий одной руки. Для того чтобы воспользоваться двухмуфтовым зажимным устройством, необходимо одной рукой удерживать его заднюю муфту, а второй – вращать переднюю.

Как устроены патроны для перфораторного оборудования

Чтобы эффективно использовать различные насадки для перфоратора, необходимо обеспечить их надежную фиксацию. Для этого и применяется специальный патрон. Первые его модели стали разрабатываться еще в 30-х годах прошлого века, когда на рынке появились перфораторы, серийное производство которых освоила всемирно известная компания Bosch.

Читать также: Как проверить кнопку на шуруповерте

Такое ручное устройство, как перфоратор, практически сразу было по достоинству оценено потребителями, поскольку с его помощью можно совмещать сверление с импульсным долблением, что значительно повышает эффективность выполняемой обработки. Основной недостаток первых моделей перфораторов был связан именно с тем, что наиболее слабым звеном в их конструкции был патрон, быстро приходящий в негодность под воздействием ударных нагрузок.

Внешне перфораторный патрон представляет собой полностью закрытое зажимное устройство

В итоге было создано три основных типа патронов для перфораторов, которые в свою очередь подразделяются на подтипы.

Существуют патроны, рабочая насадка в которых фиксируется при помощи специального ключа, приводящего в действие кулачки, надежно зажимающие хвостовик используемого инструмента. Наиболее значимым достоинством патронов данного типа является то, что они обеспечивают надежное крепление инструмента, используемого в комплекте с перфоратором. Между тем, чтобы выполнить замену рабочего инструмента в таком патроне для перфоратора, потребуется потратить значительно больше времени, чем при использовании зажимных устройств других типов.

Основные типы патронов для перфоратора

Рабочая насадка перфоратора может фиксироваться на нем и посредством быстрозажимного патрона (БЗП), который приводится в действие только за счет усилия, создаваемого руками оператора. В зависимости от конструктивного исполнения, патроны данного типа могут быть одно- или двухмуфтовыми, принципы действия которых также различаются.

Более простыми в использовании являются одномуфтовые патроны, но использовать их можно только в комплекте с дрелями, на которых предусмотрена возможность автоматической блокировки рабочего вала. Для приведения в действие такого патрона достаточно усилий одной руки. Для того чтобы воспользоваться двухмуфтовым зажимным устройством, необходимо одной рукой удерживать его заднюю муфту, а второй – вращать переднюю.

Так все же, что лучше SDS plus или SDS max

Разумеется, все зависит от задания, которое ставится перед перфоратором. Однако, стоит отметить, что покупка тяжелого перфоратора и использовании патрона с хвостовиками типа SDS max уместна скорее для профессионалов, так как такой инструмент сложен в эксплуатации и требует высокого уровня квалификации для работы и более высокие требования по соблюдению техники безопасности из-за большого веса инструмента (более 5 кг). Перфораторы рассчитанные на работу с SDS plus хвостовиками, легки в обращении и имеют всего пару килограмм веса. Они могут использоваться как строительный инструмент для легких ударных работ, например снести кирпичную кладку в несколько слоев, либо продолбить отверстия для канализации в ванных помещениях, также они могут использоваться для точечного сверления, например, для прокладывания проводки. Отличия SDS max SDS plus также в способе замены рабочего инструмента. Способ замены зависит от механизма специального кольца патрона: в некоторых случаях для того, чтобы отодвинуть стопорные шарики и достать либо вставить бур, нужно провернуть кольцо против часовой стрелки, в других же достаточно просто нажать на кольцо удерживая его в крайней нижней точке, для того, чтобы извлечь бур. Система замены бура с любым типом хвостовика строится на ручном механизме и не зависит от того, включен ли инструмент в электросеть или нет, а значит провести замену бура вы можете даже в обесточенном или неисправном перфораторе. Хвостовики SDS запатентованные немецкой компанией BOSH в этом году отмечают 40 лет с даты своего первого производства в далеком 1977 году, в течении этого долгого времени они стали безусловным стандартом для ударных перфораторов. Приобретая буры предназначенные для работы перфораторах с патроном типа SDS, вы приобретаете гарант качества строительного инструмента подтвержденный миллионами профессионалов.

Особенности перфораторов с патроном SDS-Max

Чтобы зафиксировать оснастку, в патроне перфоратора устанавливаются своеобразные замки, которые бывают нескольких типов. В перфораторах самыми распространенными системами являются SDS+ и SDS-Max. Буры и долото к ним нужно подбирать с соответствующими хвостовиками. Чтобы понять преимущества типа СДС-Макс, сравним их между собой.

СДС+ был разработан в 1975 г и применяется на легких и средних моделях с тремя режимами работы. Система крепления подразумевает наличие на хвостовике оснастки двух пазов, в которые заходят стопорные шарики. Погружение конца бура в патрон осуществляется на глубину 40 мм, а площадь контакта прижимных фиксаторов составляет 75 мм². Чтобы установить оснастку, необходимо нажать на стопорное кольцо патрона. Такая конструкция рассчитана на диаметр хвостовиков 10 мм и способна фиксировать буры с рабочим сечением до 32 мм.

Хвостовик оснастки SDS Plus

Перфораторы SDS-Max более мощные по сравнению с предшественниками на SDS Plus и рассчитан на серьезные задачи. Он способен работать бурами, диаметром до 50 мм и полыми коронками до 160 мм. Чтобы удержать такую оснастку, используются сразу пять пазов, в которые входят клинья. Общая площадь контакта составляет 389 мм². Диаметр хвостовика 18 мм и погружение на 70 мм обеспечивают надежную фиксацию. Но такие перфораторы часто поддерживают только два режима работы: чистый удар и удар с вращением. Сверлить отверстия с повышенной точностью таким инструментом не получится.

Хвостовик оснастки SDS-Max.

Поперечное сечение хвостовиков SDS Plus и SDS Max:

Назначение специального зажима

Возможности подобного оборудования зависят от типа патрона, который представляет собой немаловажный компонент перфоратора. Он связывает привод устройства с оснасткой в виде бура или любой насадки. Основной его параметр- диаметр хвостовика и сверла.

Хвостовики, как правило, бывают размером от 10 до 18 миллиметров, что позволяет их использовать в оборудовании любых габаритов. Свёрла, применяемые в них, имеют сечение 4−80 миллиметров с незначительными отступлениями в обе стороны, в зависимости от модели патрона.

От размеров зависит и его масса: примерно 200−600 граммов.

У перфоратора, в отличие от дрели, трансформация крутящего момента происходит не только во вращение, но и в одновременное возвратно-поступательное перемещение. Поэтому патрон должен противостоять как самому кручению, так и осевой нагрузке. Оттого обычная цанговая головка здесь не применяется, а нужен специальный универсальный зажим.

О насадках

Существует несколько типов буров и иных насадок для перфоратора:

1. Стандартные прямые буры – нужны для высверливания отверстий в кирпиче, бетоне или в камне.
2. Коронки – нужны для создания не очень глубоких, но широких отверстий – для распределительных коробок для электропроводки и прочего. По бетону лучше использовать коронки с алмазными кончиками.
3. Зубила – можно применять для демонтажа кафельной плитки или других подобных работ. Кончик бура не закален, придется его периодически точить.
4. Пики – часто используют для создания отверстий для труб.
5. Буры в виде лопаток – для создания каналов под электропроводку.

Основная часть насадки – хвостовик. Именно он вставляется в патрон перфоратора. Он сделан из легированной стали и обладает высокой прочностью. На хвостовике нанесена маркировка, свидетельствующая о типе насадки.

Рабочая часть делается из специальных сталей для длительного контакта с особо твердыми неметаллическими материалами: бетон, камень.

Форма зависит от того, для чего используется насадка:

1. Шнековые – нужны для создания глубоких отверстий разных диаметров.
2. Буры с маленьким наклоном канавок спирали – лучше использовать для большого количества отверстий малой глубины. Не требует больших усилий во время труда.
3. Буры с большим углом наклона канавок спирали – можно рекомендовать для скоростной работы с целью сделать небольшое число достаточно глубоких отверстий.

Разбираем патрон перфоратора или меняем его на новый?

• 1 Патрон
• 2 Замена патрона
• 3 Бур не фиксируется
• 4 Ремонт или замена

Поломка патрона перфоратора случается редко, но всегда некстати. Хорошо, что неисправность этого узла легко устраняется своими силами. Но для этого необходимо знать его устройство.

Патрон

Все электрические перфораторы комплектуются простыми и надежными SDS-патронами. Их прототип сконструирован инженерами западногерманской фирмы Bosch. Поэтому аббревиатура в названии образована от немецких слов: Steck, Dreh, Sitzt. Которые в этом случае обозначают – «вставь», «поверни», «сидит». Сейчас производится пять модификаций этой конструкции:

• SDS. Для насадок с хвостовиком Ø 10 мм, имеющим 2 продольных паза для фиксации от проворачивания. Глубина вставления хвостовика – 40 мм. Эта конструкция отлично совмещается с насадками, имеющими хвостовики SDS-plus.
• SDS-plus. Лидер по частоте использования среди патронов для перфораторов. Предназначен для насадок с хвостовиком Ø 10 мм, имеющим четыре паза (два длинных – против проворачивания и два коротких для фиксации от выпадения). Глубина вставления – 40 мм. Применяется этот тип на легких перфораторах. Он может работать с насадками Ø 4–32 мм, длиною от 11 см до 1 м.
• SDS-top. Редко встречающийся вид. Устанавливается на средние перфораторы. Насадка для него имеет хвостовик Ø 14 мм, оснащенный двумя длинными и двумя короткими пазами. Глубина совмещения 70 мм, при диаметре бура не более 32 мм.
• SDS-max. Встречается на перфораторах лишь немного реже, чем лидер. Разработан для буров диаметром больше 2 см. Используется преимущественно с тяжёлыми перфораторами. Хвостовик для него Ø 18 мм вставляется на 9 см, имеет три длинных и два коротких паза.
• SDS-quick. Это тип предназначен для шестигранного четвертьдюймового хвостовика вместо пазов, оснащенного выступами. Он может удерживать даже сверла и биты. До 2009 г. включительно устанавливался исключительно на Bosch Uneo. Буры к нему не делают толще 1 см.
• SDS-hex. Хвостовики для работы с ним бывают лишь у пик и зубил. А комплектуют им только отбойные молотки.

Конструкции патронов перфоратора и электродрели не имеют между собой ничего общего. Патрон дрели зажимает сверло подвижными губками. В перфораторе бур фиксируется от проворачивания направляющими, входящими в пазы хвостовика.

Выпадать ему не позволяют защелки из подпружиненных шариков. Чтобы зафиксировать бур, нужно вставить хвостовик в отверстие патрона. И, нажав на насадку, ввести его внутрь до щелчка.

Для извлечения бура следует потянуть на себя пластмассовую юбку.

Замена патрона

Если у вас нет чертежа, фотографируйте процесс разборки телефоном. Это избавит вас от ошибки при сборке. Для работы понадобятся следующие инструменты: плоская отвертка, пассатижи с длинными губками, молоток и рожковый ключ.

Порядок действий:

1. Снимите резиновый наконечник с торца.
2. Подцепив отверткой, удалите первое стопорное кольцо.
3. Потяните пластиковый кожух муфты вниз (как для смены бура).
4. Демонтируйте второе стопорное кольцо тем же способом, что и первое.
5. Снимите кожух муфты.
6. Выньте пружину, стопорные пластины и шарики.
7. Если вы можете обойтись без замены всего узла, тогда сложите стальные детали в подходящую емкость и залейте керосином.

Крепится патрон к шпинделю обычно при помощи резьбы. Зажмите его с помощью тисков или газового ключа. А шпиндель вращайте рожковым ключом за грани. Если же граней нет, то разберите корпус перфоратора, зафиксируйте шпиндель и вращайте патрон.

Осторожно. Не кладите в керосин наконечник

Так как его резина не маслостойкая, она не выдержит долгого контакта с ним.

Установка и сборка узла происходит в обратном порядке.

Бур не фиксируется

Причин того, что патрон не удерживает хвостовик бура, может быть несколько. Ниже перечислим наиболее вероятные.

• Износ корпуса, стопорных пластин или шариков.
• Ослабевание или поломка пружины фиксатора.
• Пересыхание или загустение смазки от грязи, препятствующие движению шариков-фиксаторов.

Важно. Во время сборки не смазывайте детали техническим вазелином

Он используется только при консервации. Из консистентных смазок лучше всего подойдет литол.

Если у вас нет запчастей, ремонт патрона будет простым всего в двух случаях:

1. При износе шариков.
2. И когда смазка, утратив пластичность, препятствует движению деталей. В других случаях проще найти узлу замену, чем отремонтировать его.

Ремонт патрона или как происходит его снятие и замена

Спрашивают, как снять патрон с перфоратора, многие владельцы этого электроинструмента. Появляется такая необходимость, когда надо заменить крепежное устройство или установить цанговый элемент. Чтобы снять патрон с перфоратора, понадобится его разобрать. Одновременно при разборке можно выполнить его ремонт, поэтому в зависимости от поставленной, необходимо приступать к работе. Причем процесс, как разобрать патрон на перфораторе, выполняется одинаково для всех моделей:

• Bosch
• Макита
• Интерскол
• Metabo
• Калибр и другие

Ремонт патрона перфоратора легко выполнить своими руками, и для этого не обязательно иметь соответствующие навыки. С ремонтом этой детали справится даже новичок, ну а поводом для ремонта могут послужить разные признаки:

1. Патрон перфоратора не держит бур — это означает, что износились шарик или ролики, в зависимости от типа устройства. Еще причиной может служить износ ограничительного кольца, а также проседание пружины. В любом случае, необходимо выяснить, как разобрать патрон перфоратора, чтобы выявить точную причину и устранить ее
2. Не держится патрон — причиной такой поломки зачастую является износ кронштейнов, которыми устройство крепится к инструменту. Нужна замена патрона на перфораторе или можно обойтись ремонтом, покажет вскрытие, которое необходимо выполнить, как можно скорее

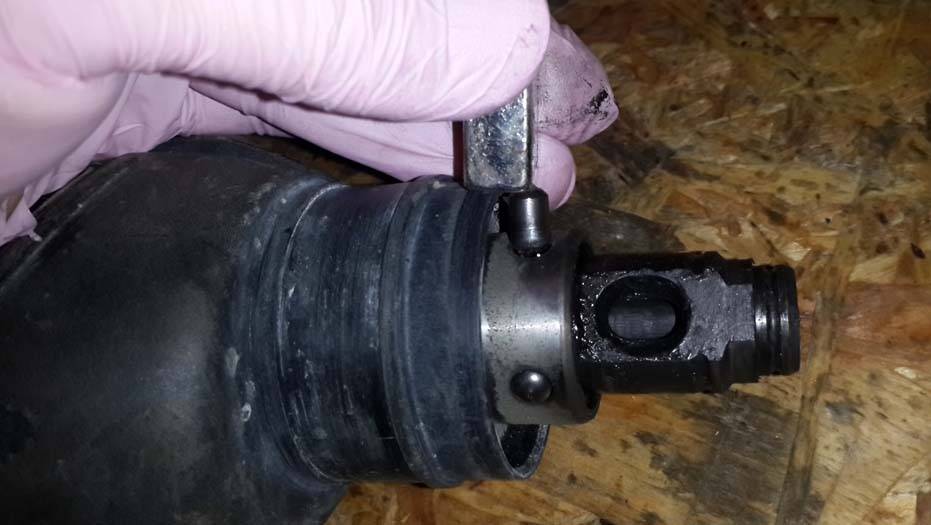

Ремонт патрона перфоратора съемного типа выполняется с соблюдением последовательности действий:

1. На начальном этапе демонтируется защитная накладка, которая расположена с торца или сверху, в зависимости от расположения инструмента. Поддеть эту накладку необходимо при помощи отвертки
2. Затем необходимо демонтировать стопорное кольцо вместе с пластиной, которое расположено за ним
3. Демонтируется стопорное кольцо при помощи отвертки, при помощи которого фиксируется пыльник или чехол
4. Демонтируем чехол, и теперь можно считать, что оснастка полностью разобрана. На этом этапе можно оценить причину поломки и произвести необходимый ремонт

На этом этапе следует отметить, что выполняется оценивание состояния внутренних деталей. Обычно выявить дефект не составит большого труда. Признаки износа можно выявить визуально, к примеру, может износиться кольцо, которое фиксирует шарик.

Его следует и заменить. Для этого можно купить ремкомплект или же отдельное колечко, но лучше все же сразу покупать все детали в сборе. Далее рассмотрим процесс сборки патрона перфоратора, так как часто возникает вопрос после проведения ремонта, а как собрать деталь обратно. Для этого необходимо:

1. Для начала все детали, которые остаются старые, необходимо очистить тщательно от старой смазки, удалив всю выработку. По мере сборки будет вноситься новая смазка
2. Для начала на ствол устанавливается пружинка
3. После этого устанавливается пластинка, которая кстати была неисправна, и ее пришлось заменить
4. После этого в отверстие устанавливается шарик, предварительно смазав его
5. Вслед за шариком нужно установить упорное кольцо, как показано на фото ниже
6. После этого остается установить корпус на место, и зафиксировать его стопорным кольцом
7. За стопорным кольцом нужно установить пластинку, удерживающую пыльник, и зафиксировать ее еще одним стопорным кольцом
8. В итоге надевается последняя деталь — это пыльник

На этом процесс ремонта считается завершенным. Смазка вносится в достаточном количестве, и лучше, чтобы она была в избытке, чем ее не будет хватать. Использовать рекомендуется специальные смазочные вещества, которыми смазываются буры. Далее остается только установить отремонтированный патрон на место, и проверить надежность фиксации насадок. Ниже представлена видео инструкция по ремонту патрона перфоратора от Александра Бреста.

Общие характеристики

Устройство патрона для перфоратора

Патроны перфоратора являются связующим звеном между приводом электроинструмента и его сменной частью. Для увеличения срока службы производители изготавливают фиксаторы из высококачественной стали. Их отличия состоят в диаметре посадочного хвостовика и размере сверла, которое может быть в него установлено.

Патроны для перфоратора под сверло имеют диаметр хвостовика от 10 до 18 миллиметров. Чем толще место установки на инструмент, тем выше степень нагрузки, которые сможет выдерживать устройство. Толщина сменного элемента может составлять от 5 до 80 мм. Их вес, в зависимости от размеров и особенностей, может составлять 0.2 – 0.6 кг. Для приборов, используемых в профессиональных целях, чаще применяются более тяжелые модели.

Съемные и несъемные патроны что о них известно

При эксплуатации перфоратора вы наверняка сталкивались с таким термином, как съемный патрон для перфоратора. Различают два типа патронов на перфораторы — съемные или быстросъемные и обычные, которые снимаются только при разборке самого механизма. Быстросъемные устройства фиксируются 4 шариками, которые входят в зацепление с пазами торцевой части растровой втулки. Чтобы снять такой патрон, его надо потянуть на себя.

На фото выше показано устройство съемного типа. Его можно демонтировать без необходимости разборки. Это очень удобно, когда необходимо вместо него установить цанговый элемент

Такие устройства являются не оригинальными, поэтому если вам попадается новый перфоратор со съемным патроном, то нужно принять это во внимание, так как, скорее всего, зажимной механизм установлен не оригинальный

Обычные типы зажимных устройств или оригинальные можно демонтировать только после разборки самого механизма (вместо них можно установить съемные патроны). Фиксируются они при помощи цилиндрических бочонков, расположенных в пазах.

Надежными считаются механизмы несъемного типа, однако при необходимости их замены или ремонта, необходимо разбирать оснастку. Как снять несъемный патрон с перфоратора, показано на видео ниже.

https://youtube.com/watch?v=BTOCNkqZZLs

Это интересно!Разница в цене между сменными и несъемными патронами отличается почти в 5 раз. Если оригинальный элемент стоит около 3-3,5 тысяч рублей, то сменный можно купить за 500-800 рублей.

Выводы по обзорному сравнению хвостовиков

Инновация по сей день позволяет:

• Экономить ресурс инструмента;
• Использовать возможности перфоратора на 100%;
• Уменьшать выработку деталей, на которые приходится удар.

Разработки достигли финала, когда магазины стали предлагать мастерам 5 различных модификаций хвостовиков SDS, каждый из которых исполняет отдельную роль.

Самые популярные у профессионалов – хвостовики SDS Max и SDS Plus. Насадки Плюс – входят в патрон на 2,6 см и проделывают отверстие диаметром до 12мм. Насадки Макс – углубляются в патрон на 9 см, а их диаметр превышает 20мм.

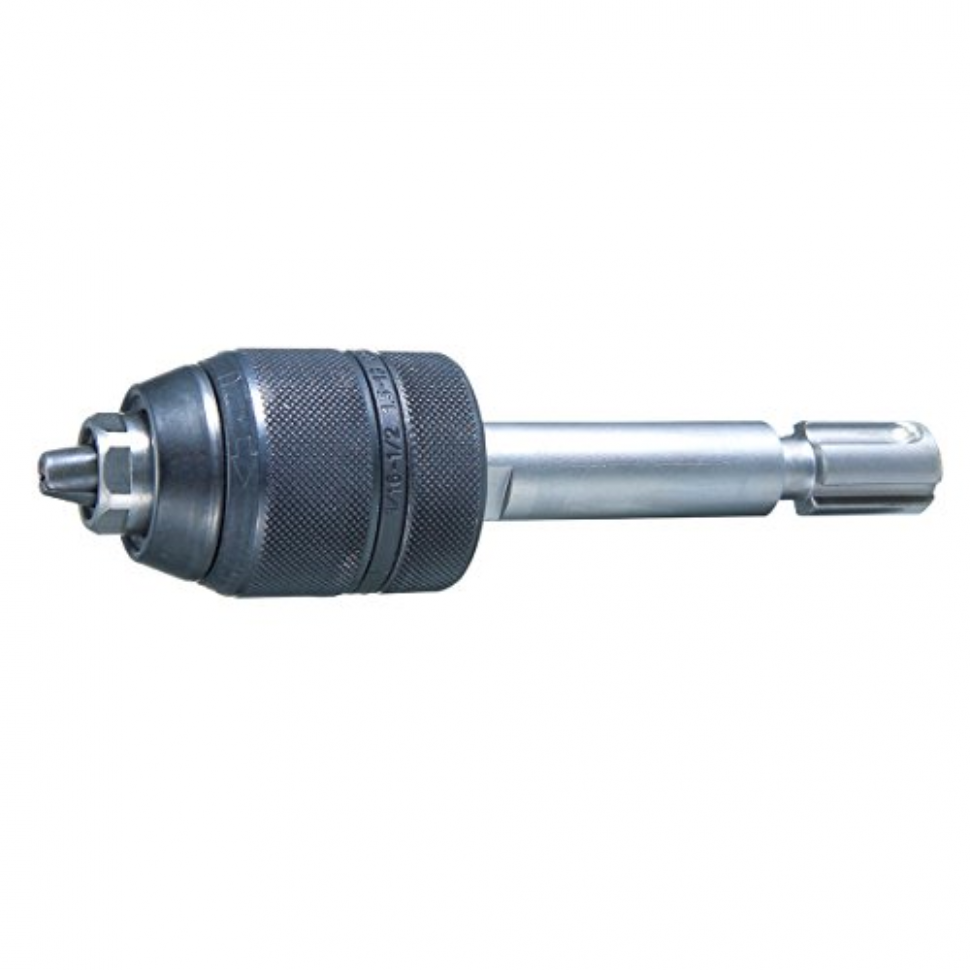

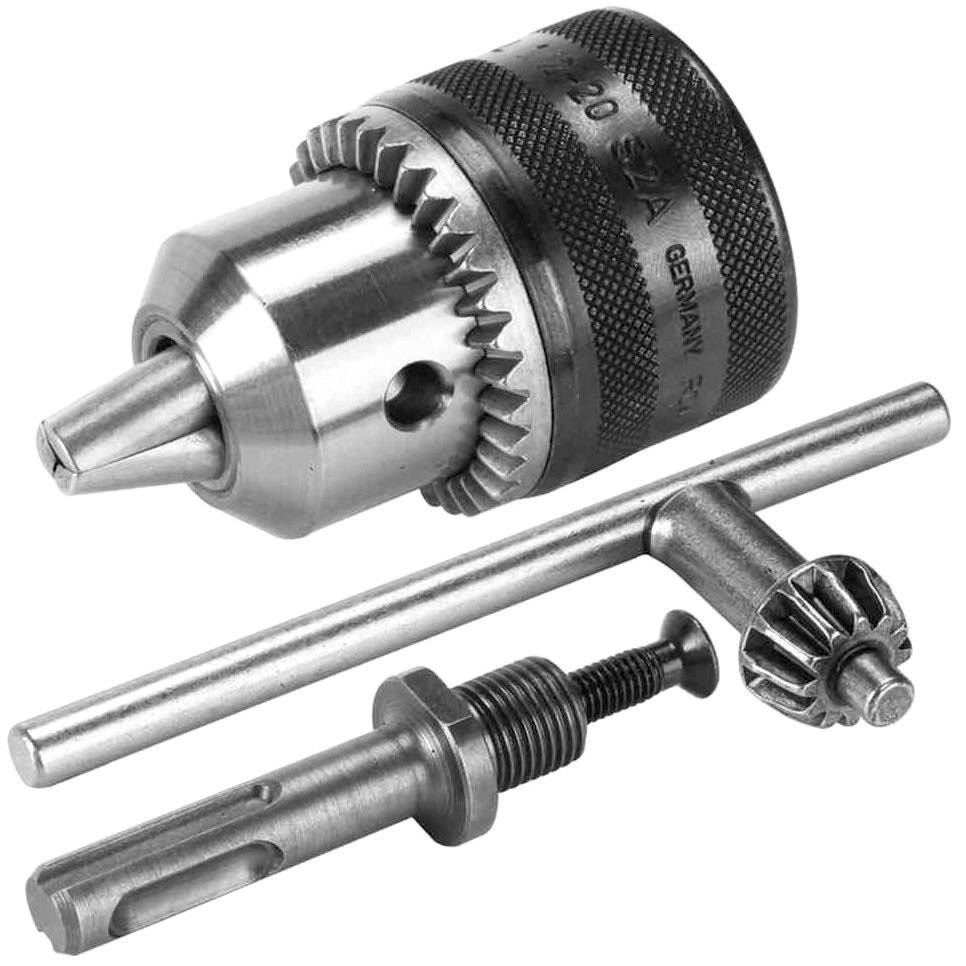

Существующие переходники позволяют использовать разные буры, биты и насадки с любым имеющимся инструментом для сверления и штробирования.
