Сверлильные станки из домкрата своими руками

Технические и эксплуатационные характеристики

В первую очередь обратите внимание на мощность двигателя. Чем выше, тем быстрее сверление отверстий свёрлами диаметром 10 и глубиной 50 миллиметров, даже в металле и твёрдой древесине. Мощность указывается в ваттах

Для промышленного применения профессиональное оборудование имеет мощность 2 тысячи ват, для домашнего использования будет достаточно 700−1500 Вт. От мощности зависит максимальная скорость вращения и производительность сверления

Мощность указывается в ваттах . Для промышленного применения профессиональное оборудование имеет мощность 2 тысячи ват, для домашнего использования будет достаточно 700−1500 Вт. От мощности зависит максимальная скорость вращения и производительность сверления

Важно, чтобы станочное оборудование было массивное, а диапазон регулирования скорости вращения и подачи шпинделя соответствовал диаметру сверла

Множество доступных в продаже станков имеет систему отвода пыли. На станине установлен держатель, позволяющий прикрепить трубку от пылесоса. Для борьбы с пылью используется прозрачный пластиковый экран, который защищает место сверления от загрязнения опилками. Благодаря ему сверло и поверхность детали хорошо видны. С этой же целью производители крепят светодиоды подсветки экрана. Они включаются автоматически вместе с запуском двигателя.

Изготовление

Самодельный присадочный станок для мебели изготавливается с использованием разных элементов:

дрель;
асинхронный двигатель.

Изготовление с помощью дрели

Чтобы изготовить присадочное устройство из дрели, необходимо подготовить необходимые инструменты:

стойка для дрели (применяется любой материал, может иметь различную форму);
болты, в конструкции которых имеются гайки-барашки;
саморезы;
фанерный лист необходимой толщины.

После того как будут подготовлены все элементы, можно начинать изготовление присадочного аппарата:

Сделать основание для устройства из приготовленной фанеры.
В основном используется прямоугольник со сторонами 20 и 40 см.
В левом углу делается отверстие для фиксирующего болта.
В правом углу – паз для осуществления второго отверстия, с помощью него можно регулировать высоту.
С помощью саморезов изготавливается стойка для дрели, затем сверлится отверстие для самого сверла.

Самодельное устройство лучше устанавливать в горизонтальном положении, это позволить предотвратить движение заготовок во время работы.

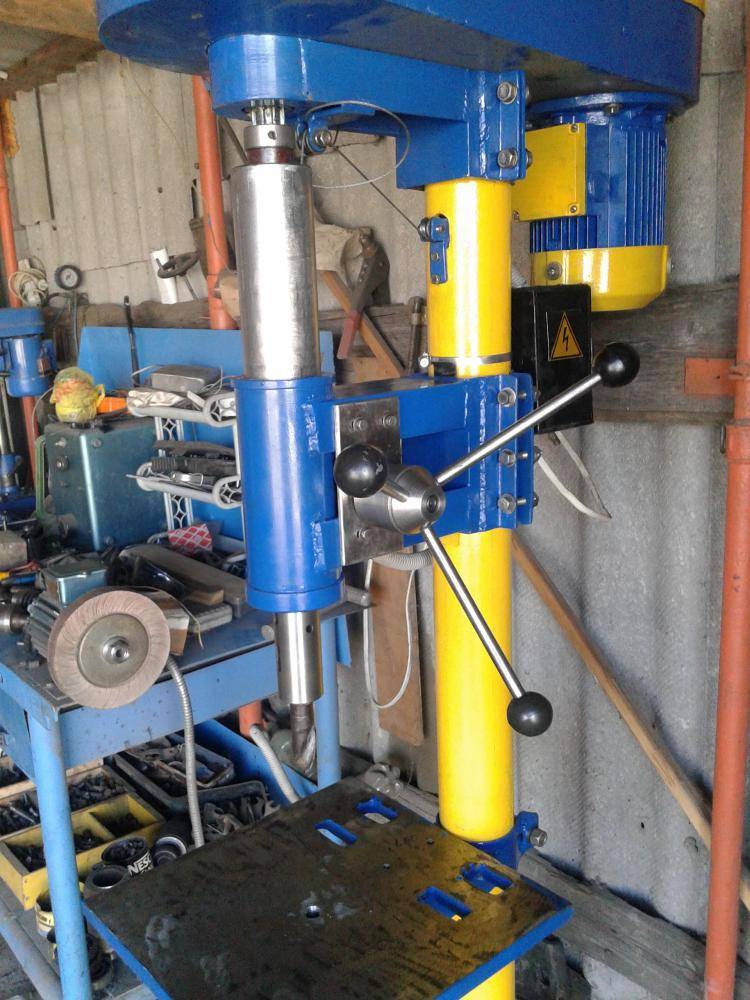

Изготовление с помощью асинхронного двигателя

Если в хозяйстве нет дрели, то сделать сверильно-присадочный аппарат можно с помощью любого двигателя, который применялся в старой технике. Лучше всего для этой цели подходит привод от стиральной машины. Правда, сооружение такого вида сложнее, чем с помощью дрели, но зато производительность будет выше.

Асинхронный двигатель гораздо больше по весу, поэтому потребуется соорудить более мощное основание, при этом расположить его как можно ближе к стойке.

Чтобы смонтировать сверильно-присадочный станок своими руками следует подготовить оборудование:

шестеренка;
шестигранник, на него в дальнейшем будет надет шкив;
подшипники;
трубки, одна должна иметь внутреннюю резьбу;
зажимное кольцо, оно должно быть изготовлено из прочной стали.

Подшипники для станка

Станок своими руками собирается по схеме:

Шестигранник соединяется с трубкой из металла, подшипником и зажимным кольцом. Конструкция должна иметь высокую прочность.
Создание механизма, который будет подавать инструмент. Для этого на другой металлической трубке делаются надпилы, надевается шестерня.
Внутрь трубки впрессовать ось с шестигранником.

Работа сверлильного аппарата заключается за счет движения трубки, которое осуществляется с помощью надпилов и соединения зубьев шестеренки.

Что такое сверлильный станок

Сверлильный станок — приспособление, относящееся к сверлильной группе металлорежущих устройств. Применяя другие насадки, помимо круглых отверстий, на нем можно выполнять:

полу чистовую механическую обработку деталей резанием;
цилиндрические и конические отверстия;
рассверливание имеющихся отверстий;
вырезание дисков;
нарезание внутренней резьбы;
вырезание до требуемых размеров.

Сверлильные станки подразделяются на: работающие в вертикальных и горизонтальных плоскостях, одношпиндельные и многошпиндельные, координатно-расточные. Каждый тип имеет свои буквенные обозначения, по которым можно определить их группу и предназначение. Присадочные мини-агрегаты имеют более скромный принцип действия, достаточный для работы в условиях дома.

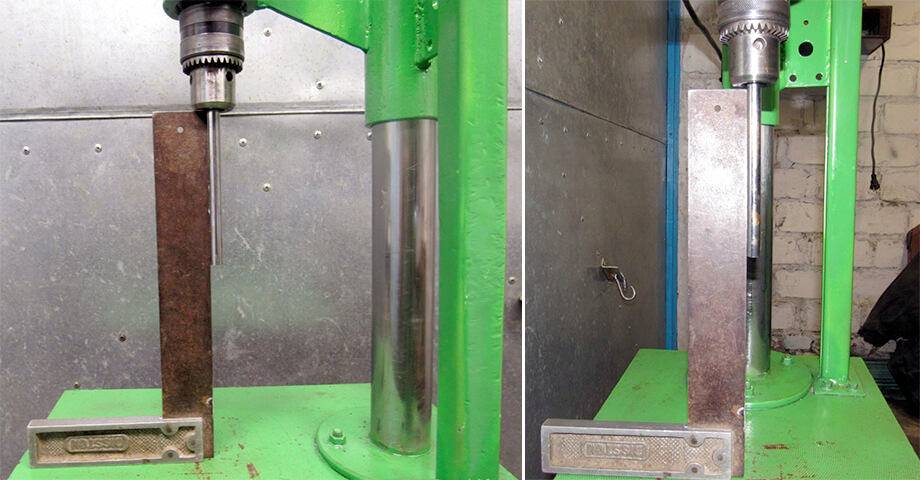

Вариант вертикального станка

Почему станок эффективнее дрели

Как правило, в домашних условиях при необходимости сверления отверстий используют ручную или электрическую дрель. Использование этих инструментов оправдано только в том случае, если нет особых требований к точности высверливаемого отверстия.

При попытке высверливания отверстий дрелью сверло может сместиться в сторону, в результате чего получится либо брак, либо изделие невысокого качества. Выполнить глубокое отверстие в строго вертикальном или строго горизонтальном направлении без станка вообще невозможно.

Очень трудно высверлить в каком-либо материале не сквозную дырку, а отверстие на заданную глубину (глухое отверстие) с применением дрели, так как этот инструмент не предусматривает использование в ходе сверления линейки. Сверлильный станок очень легко справится с подобной задачей.

При работе с мягкими материалами, такими как дерево или пластмасса, станок можно использовать для создания фрезерованных отверстий или выемок. Выполнить подобные операции дрелью невозможно.

Электродрель

Рынок электроинструментов предлагает покупателю широкий ассортимент дрелей как отечественного, так и импортного производства. Продукция отечественных предприятий занимает небольшой сегмент по сравнению с хлынувшим потоком электротоваров из Китая. Импортная техника, в основном, представлена лицензионными моделями известных фирм-производителей.

Следует заметить, что электроинструмент в подавляющем большинстве представляет продукт высокого качества, за редким исключением.

Для сверлильного станка годятся дрели, которые рассчитаны только на сверление без всяких дополнительных ударных устройств. Вставлять в станок дрель-перфоратор – это большая роскошь, поэтому для силового оборудования достаточно будет установить дрель с минимумом опций – таких, как:

регулировка количества оборотов;
реверс;
фиксатор кнопки включения.

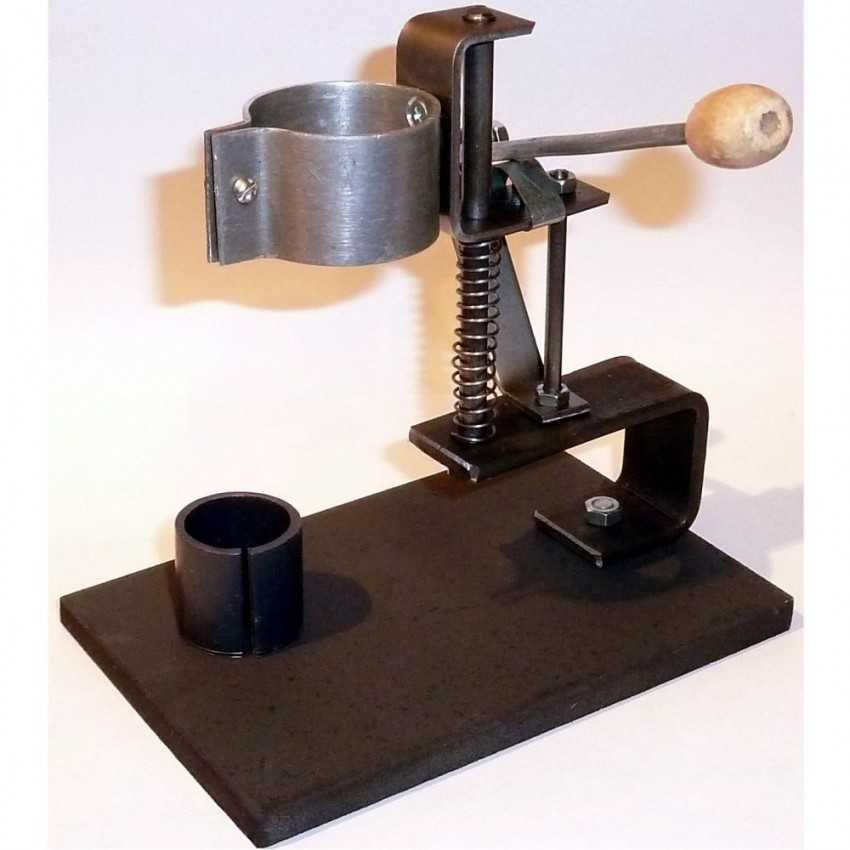

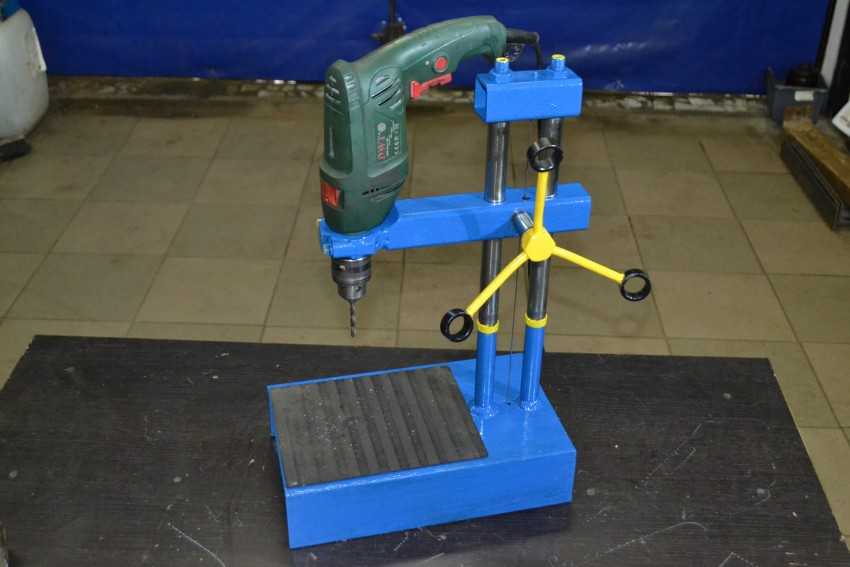

Настольный сверлильный станок из дрели

Самой распространённой конструкцией можно считать станок, выполненный из ручной или электродрели, которую можно выполнить съёмной, для возможности использования её вне станка, и стационарной. В последнем случае устройство включения можно перенести на станину для большего удобства.

Основными элементами станка являются:

дрель;
основание;
стойка;
крепление дрели;
механизм подачи.

Основание или станину можно выполнить из цельного спила твёрдого дерева, мебельного щита или ДСП. Некоторые предпочитают в качестве основания металлическую плиту, швеллер или тавр. Станина должна быть массивной, чтобы обеспечивать устойчивость конструкции и компенсировать вибрации при сверлении для получения аккуратных и точных отверстий. Размер станины из дерева — не менее 600х600х30 мм, из стального листа — 500х500х15 мм. Для большей устойчивости основание можно сделать с проушинами или отверстиями под болты и крепить его к верстаку.

Стойка может быть изготовлена из бруса, круглой или квадратной в сечении стальной трубы. Некоторые мастера в качестве основания и стойки используют каркас старого фотоувеличителя, некондиционный школьный микроскоп, другие детали, имеющие подходящую конфигурацию, прочность и массу.

Крепление дрели осуществляется с помощью хомутов или кронштейнов с отверстием в центре. Кронштейн надёжнее и даёт большую точность при сверлении.

Преимущество станков с ЧПУ

Станки с ЧПУ обладают достаточно высокой универсальностью. Они применяются для выполнения различных технологических операций. Точность позиционирования всех подвижных элементов высока, отклонение составляет 0,05 мм. Сегодня производители поставляют сверлильное оборудование с ЧПУ нескольких категорий:

Аппараты вертикально-сверлильной группы, которые имеют несущую колонку и крестовой стол. Распространенной моделью этой группы можно назвать 2Н135Ф2, применяется она для получения отверстий диаметром от 18 до 50 мм.
Одностоечные модели с одной вертикальной стойкой и крестовым столом, а также револьверной рабочей головкой. В промышленности устанавливают модель 2Р135Ф2.
Аппараты с крестовым столом и инструментальным магазином при вертикальной компоновке. За счет применения инструментального магазина можно существенно повысить функциональность оборудования.
Санки портального типа, которые могут применяться для получения отверстий до 60 мм.

К преимуществам можно отнести:

Возможность наладки крупносерийного производства. Очень часто оборудование автоматически меняет позицию заготовки, за счет чего снижается количество времени, которое требуется для ее перебазирования. За счет этого ускоряется процесс обработки.
Существенно повышается точность обработки. Как ранее было отмечено, точность позиционирования отдельных узлов довольно большая. При применении современного режущего инструмента, изготавливаемого из износостойких материалов, можно обеспечить довольно высокий показатель точности обработки.
Упрощается процесс механической обработки. В большинстве случаев станки с ЧПУ позволяют закрепить заготовку, после чего вводится программа и резание происходит в автоматическом режиме. Другими словами, от оператора качество получаемого изделия существенно увеличивается.
Снижается риск получения травм. Это связано с тем, что после установки заготовки зона резания закрывается защитным кожухом, который может выдерживать механическое воздействие.

Единственный недостаток- высокая стоимость аппарата. Для того чтобы обеспечить высокоточное позиционирование всех элементов относительно друг друга применяются высококачественные материалы. Кроме этого, подвижность всех узлов обеспечивается за счет установки нескольких приводов. Блок числового программного управления представлен сложным компьютером, который может обрабатывать вводимую программу и отдавать команды прибору.

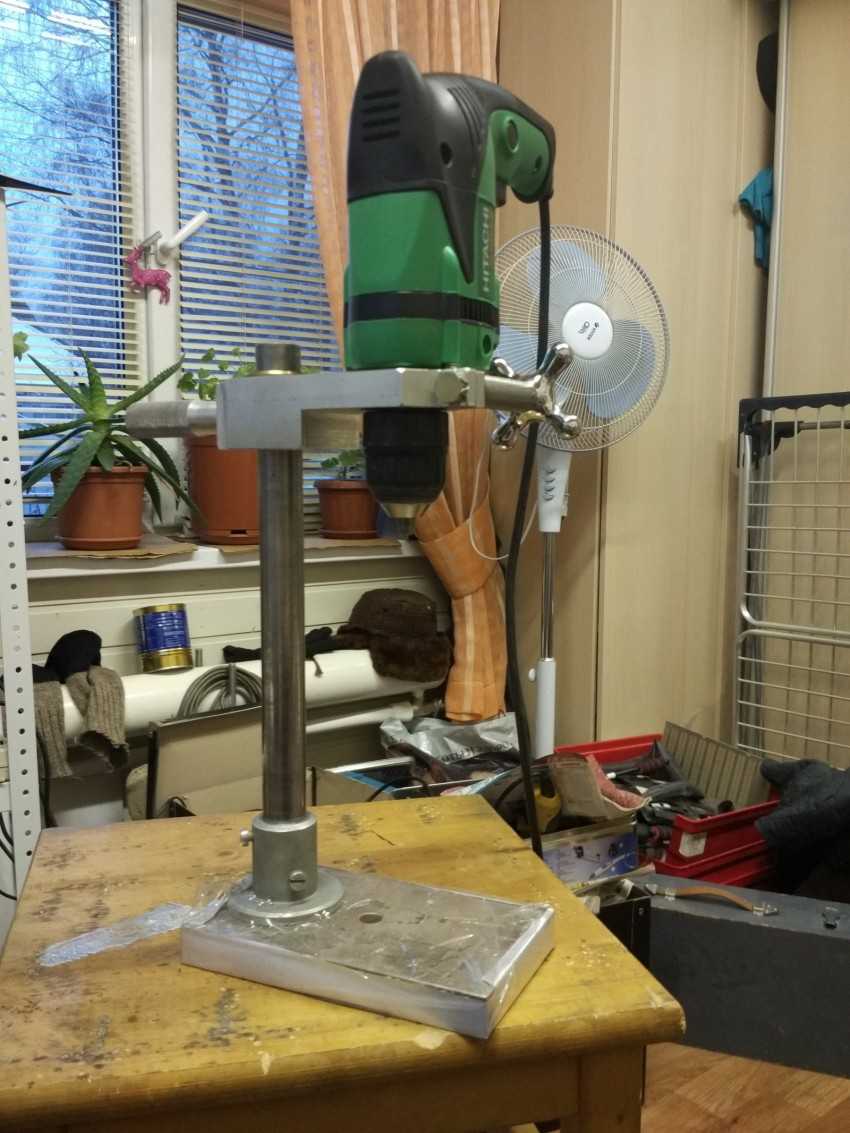

Стойка оборудования

Стойку, где будут расположены направляющие для дрели, можно также сделать из металлической или деревянной плиты. Кроме направляющих для перемещения дрели в вертикальной плоскости, на стойке смонтирован зажим, при помощи которого инструмент на ней фиксируется. Порядок сборки стойки можно посмотреть на обучающем видео, при этом необходимо придерживаться следующей последовательности действий:

на подставке-станине фиксируют подпорку;
на основании при помощи винтовых соединений закрепляют стойку станка, которую затем соединяют с подпоркой;
на стойке фиксируют направляющие, в качестве которых можно использовать телескопические мебельные устройства;
на подвижной части направляющих монтируют каретку, где размещают крепление для фиксации дрели.

Для стойки можно подобрать подходящие профильные трубы

Подбирая направляющие для своего самодельного станка, следует обращать внимание на то, чтобы в них не было поперечного люфта. Длина каретки, также изготавливаемой из металла или древесины, зависит от размеров дрели, которую вы будете использовать для оснащения своего станка

Данный конструктивный узел, которым оснащается мобильная сверлильная стойка, может быть выполнен в двух следующих вариантах

Длина каретки, также изготавливаемой из металла или древесины, зависит от размеров дрели, которую вы будете использовать для оснащения своего станка. Данный конструктивный узел, которым оснащается мобильная сверлильная стойка, может быть выполнен в двух следующих вариантах.

С закреплением дрели при помощи хомутов. Используемые в данной конструктивной схеме хомуты продеваются в отверстия, предварительно просверленные в каретке. Зажим дрели и ее надежная фиксация на каретке обеспечивается за счет затяжки хомутов.

Стойка из стальных труб

Для крепления дрели используется специальная колодка. Такая колодка представляет собой кронштейн, где закрепляется дрель. Изготавливается кронштейн из деревянной плиты, которая крепится к каретке под углом 90 градусов, для чего используются металлические уголки. Для фиксации дрели в колодке высверливается отверстие, диаметр которого на 0,5 мм меньше диаметра самого инструмента, и делается прорезь, позволяющая вставить инструмент в посадочное отверстие.

Отверстие в колодке на станок, предназначенное для установки дрели, выполняется по следующему алгоритму:

на поверхности колодки чертят круг, диаметр которого соответствует диаметру устанавливаемой дрели;
во внутренней части окружности, стараясь придерживаться линии, которая ее ограничивает, высверливают ряд отверстий небольшого диаметра;
перегородки, которые образовались между просверленными отверстиями, прорезают при помощи ножовки или любого другого инструмента;
используя напильник или надфиль с полукруглой формой рабочей поверхности, края полученного отверстия под дрель обрабатывают, делая их ровными.

Деревянная стойка с кареткой на мебельных направляющих

Способы изготовления

Оборудование может быть изготовлено из самых разнообразных исходных компонентов. Создаваемый станок может быть не универсальным, а узкопрофильным, например, для сверления отверстий в печатных платах. Исходя из этого этапы изготовления станка могут несколько различаться. Далее на примерах описан ход изготовления различных по конструкции и предназначению устройств в условиях домашней лаборатории.

Мини -сверлилка

Многие радиолюбители либо уже имеют, либо очень желают иметь в своей мастерской аппарат для сверления отверстий в платах. Зачем покупать в магазине дремеля, если можно создать мини-сверлильный станок своими руками? От своих традиционных аналогов настольный станок отличается миниатюрными габаритами, соответственно, все его детали также имеют небольшие размеры. Как правило, вес таких устройств не превышает 5 кг, станина — площадка 300х300 мм, высота около 250 мм.

Для сборки миниатюрного станочного оборудования потребуются такие комплектующие:

несущая станина;
стабилизирующее рамочное устройство;
планка, предназначенная для перемещения рабочей головки;
устройство амортизации;
планка крепления электрического двигателя;
электродвигатель;
блок питания электродвигателя;
переходные устройства и цанга.

Сборку миниатюрного станка для сверления отверстий в печатных платах нужно выполнять в следующей последовательности:

Монтаж станины. В качестве станины можно использовать площадку из текстолита 300х300 мм, толщина которой составляет 20−50 мм. При необходимости в нижней части станины следует просверлить отверстия и закрепить в них ножки.
Монтаж рамки держателя и планки перемещения. Просверлив отверстия в нужных местах, эти детали следует надежно прикрепить к станине.
Монтаж рамки держателя с амортизатором. Эти детали также закрепляют на плоскости станины.
Установка на рамку держателя рукоятки перемещения сверлильной головки и соединение ее с амортизатором.
Монтаж электрического двигателя.
Крепление к валу электродвигателя цангового устройства или специального миниатюрного патрона для сверл малого диаметра.
Изготовление блока питания и подключение его к электрическому двигателю.
Установка сверла в патрон и проведение тестового сверления.

Самодельный мини — станок для радиолюбителя готов к эксплуатации.

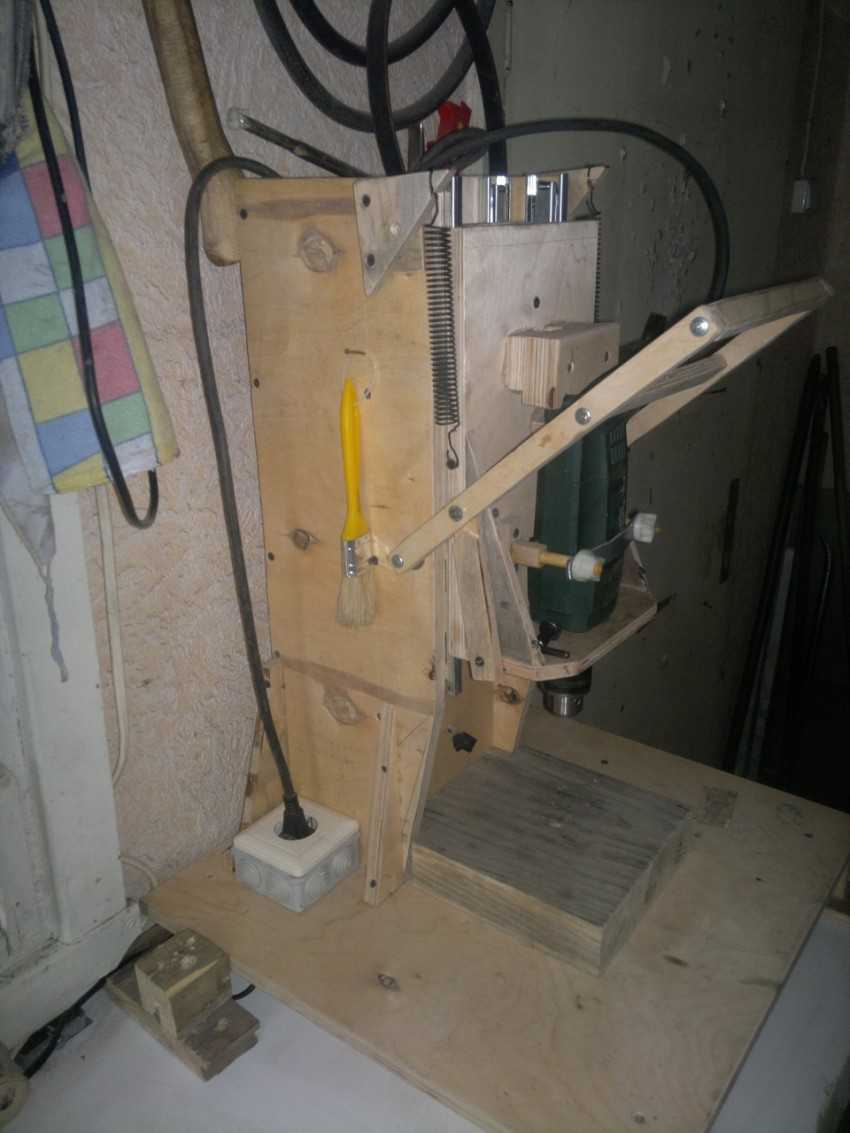

Станок из дрели

Мастерам, которые конструируют и собирают мебель в домашних условиях, невозможно обойтись без специального станкового оборудования. Собрать простенький, но прекрасно справляющийся с возложенными на него функциями сверлильно — присадочный станок своими руками несложно даже в домашней мастерской. Это можно сделать без покупки каких-либо специфических или дорогостоящих комплектующих. Для создания такого оборудования потребуется ручная или электрическая дрель промышленного изготовления, которую необходимо закрепить на самостоятельно изготовленной станине.

Прежде всего, следует подготовить необходимые инструменты и материалы:

электрическая или ручная дрель;
лист фанеры толщиной 10−12 мм, размерами 300х500 мм;
деревянные бруски;
шурупы по дереву или саморезы.

Порядок сборки станка состоит из следующих операций:

Прежде всего, следует создать рабочий чертеж станка с указанием размеров его основных конструктивных элементов.
Из имеющейся в распоряжении древесины вырезать все конструктивные элементы будущего станка.
Создать координатный стол для станка своими руками. Для этого лист фанеры размерами 300х500 мм необходимо разметить продольными и поперечными линиями с шагом 10 мм.
К горизонтально размещенному координатному столу или станине необходимо закрепить тщательно отшлифованный наждачной бумагой деревянный брусок, который будет выполнять роль вертикальной направляющей.
Далее необходимо изготовить каретку из листа фанеры толщиной 10−12 мм, к которой будет крепиться электрическая или ручная дрель. С этой целью на лицевой панели нужно собрать устройство, позволяющее надежно фиксировать дрель, а с обратной стороны листа закрепить изготовленный из брусков квадрат, который будет надеваться на вертикальную направляющую. Внутренние поверхности этого квадрата также тщательно должны быть отшлифованы.
К верхней части направляющей следует закрепить деревянный рычаг перемещения каретки вверх-вниз. К каретке нужно прикрутить штангу, после чего скрепить рычаг и штангу шарнирным соединением.
На завершающем этапе необходимо натереть воском все трущиеся деревянные поверхности.

Варианты и методики для создания хорошего сверлильного станка

На промышленных предприятиях и в цехах с большими объемами повторяющихся процедур, связанных с обработкой материалов, не обойтись простыми конструкциями.

Это обеспечено тем, что в ходе выполнения сверлильных мероприятий подвергаются механической обработке материалы с различной плотностью и твердостью.

Чтобы собрать качественный и производительный станок для сверления отверстий можно выбрать разные варианты, к наиболее распространённым из них относятся следующие:

станок для сверления из профессиональной дрели с надежной и устойчивой подставкой;
оборудование с асинхронным двигателем и возможностью установки сверл разного диаметра.

Отличающиеся по конструкции вертикальные и горизонтальные станки для сверления, изготовленные собственноручно, позволяют работать с разными материалами.

Используя оба варианта можно значительно сэкономить средства, не тратя их на приобретение дорогого станка заводского производства, который не так часто будет эксплуатироваться.

Подготовка к работе

Прежде чем приступить к работе, нужно продумать последовательность всех технологических операций при изготовлении самодельного станка, спланировать технологию изготовления, определиться с будущими материалами и инструментом, который понадобится в процессе работы.

Инструмент

Для изготовления станка из дрели или шуруповерта потребуется следующий инструмент:

Циркулярная пила или распиловочный станок.
Электролобзик.
Углошлифовальная машинка (УШМ или просто «болгарка»).
Дрель или шуруповерт.
Шлифовальный станок.
Различный ручной инструмент: молоток, отвертка, струбцины, корончатое сверло по дереву (или просто «коронка»), угольник, разметочный карандаш и пр.

Материал и комплектующие

Для изготовления станка своими руками потребуется следующие материалы и комплектующие:

Фанера 15 мм.
Доска сосновая, массив;
Мебельные направляющие для ящиков;
Втулка;
Мебельная футорка;
Крыльчатая гайка;
Крепеж: болт М6, саморезы различной длины.

Основные конструктивные элементы

Конструкция сверлильного станка из шуруповерта состоит из следующих основных элементов:

Основание:
- Вертикальная рама;
- Шпиндельная коробка;
- Платформа (горизонтальная опора);
Сверлильный стол;
Крепление дрели (шуруповерта), использующиеся в качестве электромотора и шпинделя;
Дрель (шуруповерт);
Механизм подпружинивания и рукоятка подачи сверла.

Область применения самодельных сверлильных станков

Область применения сверлильных станков, изготовленных своими руками, намного уже промышленных аналогов.

Если для сверления отверстия в тонком материале достаточно простой дрели, то для толстого бруса понадобится станок. Ручным инструментом можно испортить полуфабрикат.

Ручные аналоги не могут заменить выпускаемые промышленностью приспособления, тем не менее, для любителей мастерить они станут хорошим подспорьем в выполнении несложных работ (сверление, проделывание мебельных пазов) по дереву, пластику, ПВХ, металлу, фанере.

Сверлильные станки из домкрата своими руками

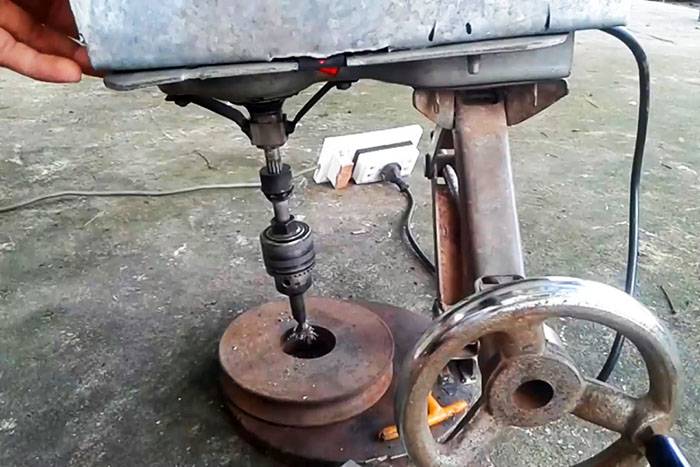

Если у вас завалялся в гараже старый автомобильный домкрат — сделайте себе сверлильный станок своими руками. Для этого нам еще понадобится дрель или шуруповерт, несколько металлических полос, швеллер, либо сами можете выбрать материалы для изготовления кронштейна.

Альтернативой покупному сверлильному станку послужит станок, изготовленный своими руками из подручных материалов: в качестве стойки послужит домкрат, а в качестве шпиндельного узла использована мощная дрель (мощностью от 1000 Ватт). Такое приспособление имеет простую конструкцию, не требует особых навыков для сборки и минимизирует затраты денежных средств. Достаточно сделать прочную вертикальную стойку. Для этого отлично подойдет винтовой домкрат.

Принципиальная схема сверлильного станка из домкрата выглядит так: домкрат, как стойка, приварен к стальной пластине. Подвижная часть служит как стол, перемещающийся в вертикальном направлении. В верхней части дрель закрепляется неподвижно хомутами. Между ними можно подложить брусок из фторопласта, пластмассы или дерева.

С одной стороны можно предположить, что покупка заводской стойки для установки на нее дрели, шуруповерта или миксера будет наиболее удобным вариантом. Но с другой стороны заводские моделистоек имеют такие же недостатоки как самодельные, что сказывается на точности сверления маленьких отверстий. Еще одной проблемой таких стоек является небольшая их масса: в результате этого возникает вибрация, что также сказывается на точности сверления. Именно поэтому предпочтительнее собирать станину самостоятельно.

Конструкция будет намного устойчивей, если основание прикрутить к столу.

Такой станок собирается за пару часов из подручных материалов (все детали из пункта приемки вторчермета) и может выручать мастера долгое время.

Собираем станок своими руками, для этого электродрель неподвижно закрепляется в верхней точке домкрата. Оборудование должно прочно крепиться, для чего надо сделать надежный хомут, лучше всего воспользоваться двумя металлическими хомутами. В качестве прокладки между сверлильным инструментом и домкратом используем брусок из дерева. Основную станину, которая будет основанием станка, лучше предварительно обработать (убирают острые края). К ней крепится стойка, которая изготавливается из стального металлопроката П-образной формы, он приваривается к металлическому листу. При желании усилить жесткость конструкции, можете дополнительно приварить между стойкой и листом уголки, которые послужат ребрами жесткости. Для повышения устойчивости станка, на металлическом листе нужно сделать отверстия, с помощью которых можно будет закрепить станок на столе, либо любом другом прочном основании. Все эти действия не сложно сделать своими руками. Чтобы повысить комфорт в работе со сверлильным станком стоит обдумать, как будет включаться, и выключаться дрель. Для этого лучше всего использовать дрель, в которой предусмотрена кнопка пуска с фиксацией. Так же, если вы разбираетесь в электрике, можно изготовить кнопку к розетке своими руками. Иначе при работе на станке все время придется в ручную зажимать кнопку пуска, что будет добавлять неудобство.

Альтернативные конструкторские решения компоновки станков

На видео представлена противоположная конструкция: стол неподвижный, а сверлильное устройство ходит в вертикальном направлении.

Сверлильный станок из домкрата своими руками можно собрать и по другим схемам, все будет завесить от его конструкции.

Перемещения консоли станка по рейке.

Кронштейном может служит шатун двигателя внутреннего сгорания.

Сверлильный станок с подвижной консолью на основе домкрата.

Видео с примерами работы

В заключении можно сказать, что собранный сверлильный станок, в данном виде, открывает кучу возможностей для последующего его улучшения своими руками. Например, можно так же установить координатный стол и добавить фрезер. Так же данный станок можно переделать в чашечный или плоскошлифовальный станок, при этом особых изменений в конструкции не потребуется, просто нужно будет дополнить его отдельными деталями.
