Индикатор напряжения на батарейках
Кроме вышеописанных моделей существуют отвертки индикаторного типа, которые оснащены светодиодным источником света и работают от батареек (автономных источников питания).

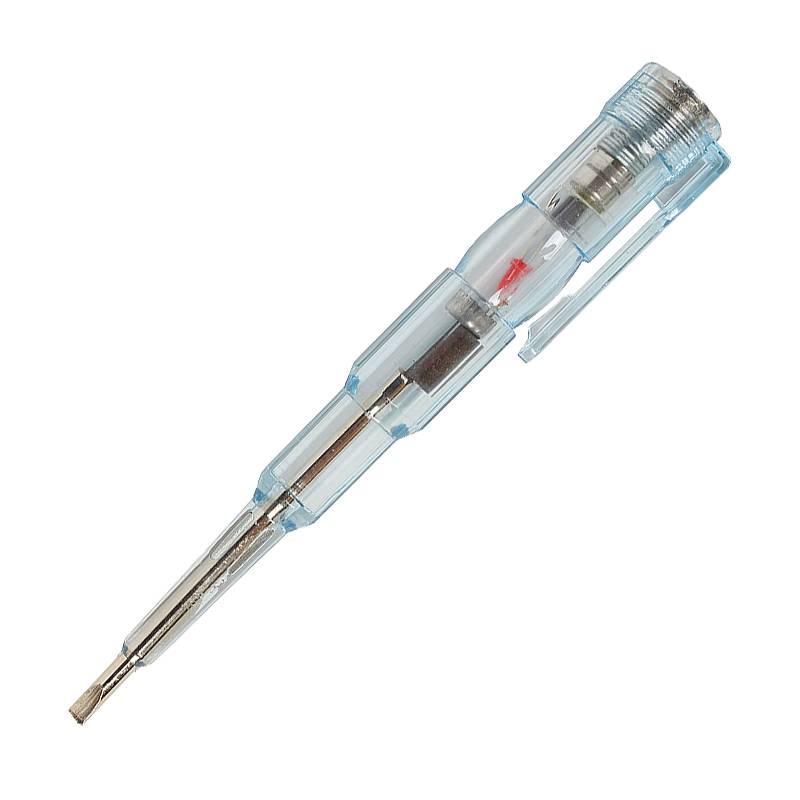

Индикаторная отвертка на батарейке
Такого рода изделия являются многофункциональными, что позволяет использовать их в самых разнообразных ситуациях. Поддерживать многофункциональность позволяют дополнительный элемент в устройстве таких инструментов — биполярный транзистор. В перечень функций индикаторных автономных отверток со встроенным в корпус светодиодом входят:
- нахождение обрыва цепи;
- определение фазы;
- нахождения места, в котором произошло повреждение проводника;
- определение места дислокации проводки. Такая функция стала доступной благодаря наличию напряжения в этом бесконтактном способе;
Кроме этого необходимо отметить, что подобного рода инструменты способны на определение микроволнового излучения. Поэтому они могут также использоваться для работы с микроволновыми печами.
Тонкости работы с индикаторными отвертками
Ознакомившись с видами индикаторных отверток и выбрав подходящую, можно приступать к работе. Следует отметить, что правила безопасности никто не отменял: все работы по ремонту необходимо проводить только при вывернутых пробках или отключенных автоматах, которые находятся обычно при входе в дом. Если напряжение не отключено, категорически запрещено разбирать выключатели, розетки и прочие элементы общедомовой электрической сети.
При установке любых осветительных приборов, розеток необходимо найти фазу и ноль. Для этого нужно прикоснуться к проводнику кончиком отвертки. Если светится, то это фаза, если нет, то ноль. Фаза должна проходить к выключателю и на центральный контакт патрона.
Проверить переноску или удлинитель можно следующим способом. Его отключают от общей сети и от бытовых приборов. Далее кусок провода с зачищенными концами вставляют в розетку (закорачивают контакты). За один контакт вилки берутся рукой, а до другого дотрагиваются отверткой. Если индикатор загорелся, то удлинитель полностью исправен. Если отвертка не светится, то удлинитель включают в сеть и медленно ведут отверткой вдоль основного провода. В том месте, где индикатор погаснет или потускнеет – место разрыва.
Работать с индикаторной отверткой легко и просто. С помощью подобных приборчиков можно также проверять некоторые элементы микросхем. Благодаря индикационной отвертке можно проверить работоспособность конденсаторов, транзисторов и других электроприборов.
Цифровые мультиметры
Большой популярностью среди профессионалов пользуются цифровые приборы, измеряющие напряжение — мультиметры. Этот универсальный прибор для электрика, он позволяет проверить сразу несколько характеристик электроцепи: напряжение, силу тока, сопротивление. Помимо звуковых и световых сигнализирующих элементов, устройство оснащено цифровым табло.
Дополнительно могут приобретаться специальные токоизмерительные клещи, позволяющие измерять силу тока без повреждения изоляции проводки. Некоторые модели оснащаются термодатчиком для проверки температуры электрооборудования – распределительных шкафов, рубильников, электродвигателей. Такими устройствами, как правило, пользуются те специалисты, которым по роду деятельности приходится бывать на подстанциях со сложным электрооборудованием.
Типы индикаторов напряжения: однополюсные и двухполюсные устройства
Современная промышленность выпускает большое количество различных индикаторов. Определенной стандартной классификации их не существует. По особенностям технического устройства приборы можно разделить на однополюсные и двухполюсные, а также выделяют пассивные и активные изделия. В разделе речь пойдет о классификации по первому признаку.
Однополюсные индикаторы. К данному виду относятся простейшие устройства, схема конструкции которых описана выше: в основе – жало и неоновая лампа для индикации. Более совершенные однополюсные приборы имеют светодиодную лампу, питание от батареек, звуковой сигнал – дополнительно к свечению лампы. По принципу работы такие индикаторы идентичны простейшим устройствам, но появляется возможность прозвонки проводов.
Наиболее продвинутые однополюсные модели имеют сложное устройство, хотя принцип работы сохраняется. Дополнительно к уже перечисленным функциям у них добавляется способность определения обрыва скрытых проводов, находящихся под слоем штукатурки.
Двухполюсный вид индикаторных отверток отличается тем, что имеет не один, а два корпуса. Каждый выполнен из диэлектрического материала, имеет подсветку – неоновую или светодиодную лампу. Некоторые устройства оснащены звуковым сигналом. Два корпуса соединяются проводом, длина которого обычно не превышает 1 м, оба имеют жало. Такие приборы считаются профессиональными, применяются для проверки присутствия тока между двумя контактами. Среди двухполюсных есть модели, которые определяют не только наличие напряжения, но и его величину.
Двухполюсный вид индикаторных отверток характеризуется наличием двух корпусов
Пассивные индикаторы напряжения и тока: особенности функционирования
Вторым признаком классификации индикаторов является их деление на активные и пассивные устройства. В основу положены функциональные особенности инструментов. К пассивным следует отнести приборы, отличающиеся такими характеристиками:
- Несложные. Однополюсные, состоят из одного корпуса с размещенными в нем элементами.
- Ограниченный функционал. Единственное, что показывает индикаторная отвертка такого типа, – есть ли напряжение в определенной точке электроцепи.
- Непрофессиональный инструмент. Чаще применяется в быту, для электриков неприемлем в силу отсутствия возможностей обеспечить необходимое обследование состояния электропроводящих кабелей.
Преимущество данных индикаторов состоит в том, что при определении наличия напряжения не нужен ноль, его роль выполняет человек, в руках у которого оказывается отвертка-индикатор. Особенность ее устройства заключается еще и в том, что резистор, в силу значительной сопротивляемости, не определяет наличия напряжения ниже 50 вольт.
Понять, как найти фазу индикаторной отверткой подобного типа, труда не представляет. Жалом следует коснуться проводника, а рукой нажать на пластину на корпусе устройства. При наличии напряжения неоновая лампочка засветится.
Пассивные индикаторы напряжения и тока определяют только то, есть ли напряжение в определенной точке электроцепи
Характеристики активных отверток-индикаторов напряжения
Активные индикаторы имеют более сложное устройство. Внутри корпуса находится схема, которая функционирует несколько иначе, чем у пассивных приборов. Такое устройство является более чувствительным. Светодиодный индикатор напряжения реагирует не только на наличие тока, но и на электромагнитное поле, которое обязательно образуется вокруг проводника.
Активные индикаторы имеют следующие технические характеристики:
- Наличие собственного источника питания. Внутри корпуса имеется батарейка, которая приводит в активное состояние внутреннее устройство.
- Светодиод вместо неоновой лампы.

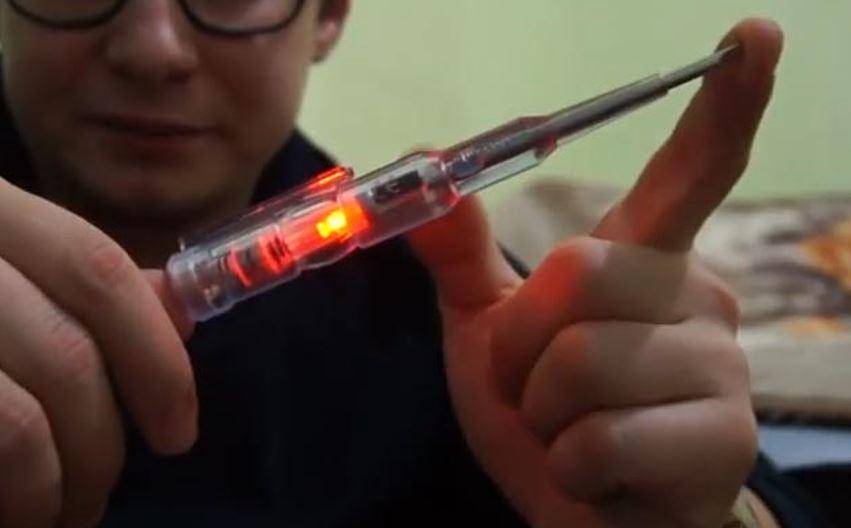

Как пользоваться индикаторной отверткой со светодиодом? Если одной рукой взяться за жало, а второй коснуться пластины на корпусе, светодиодная лампа отреагирует – засветится. Эта функциональная возможность активно применяется при прозвонке проводов.
Активные индикаторы имеют собственный источник питания
Тестеры напряжения бесконтактного типа
Индикаторная отвертка бесконтактного типа тоже работает от батарейки, но элемент питания стоит более мощный — мини-батарейка типа 23A на 12 В. Внешне определить устройство просто — жало не металлическое, а пластиковое.
Отличие бесконтактных тестерных отверток в том, что для определения наличия напряжения, нет необходимости прикасаться к токоведущим частям металлическим щупом. Напряжение «находится» по наводкам. То есть данный вид — это только индикатор, который позволяет определить наличие напряжения. Для того чтобы можно было находить разные источники напряжения, обычно имеют несколько режимов работы по чувствительности.
Отвертка-пробник бесконтактного типа имеет пластиковый щуп
По возможностям они такие же, как описанные выше. С той лишь разницей, что необязательно добиваться контакта с токонесущей частью или с изоляцией провода. Бесконтактная индикаторная отвертка может находиться в нескольких сантиметрах от объекта и при этом сигнализировать о наличии напряжения. В этом случае «светодиод моргает», включается звуковая сигнализация (пищит). Когда нужны бесконтактные тестеры напряжения? Когда надо определить, есть ли в кабель-канале провод под напряжением или нет. Если вы прокладывали проводку сами, то наверняка и так знаете, где что идет (лучше, конечно, иметь схему). Если же проводка вам досталась «в наследство» или вам ее сделали специалисты, а схему не оставили, при помощи этого приборчика можно определить, стоит ли вскрывать кабель канал или нет.
И это еще не все функции. Например, бесконтактный тестер может найти металлический предмет (проводов без напряжения или арматуры) в стене. Правда, порог чувствительности у них совсем небольшой, и лучше воспользоваться специальным прибором — детектором скрытой проводки. Так что это не слишком нужное дополнение. Хотя, есть, наверное, модели, которые могут отыскать глубоко проложенную проводку. Но комбинированные устройства, обычно, обладают меньшей точностью. Так что стоит ли доплачивать за эту функцию — решать вам.
Умные отвертки электронного типа
Электронная индикаторная отвертка, благодаря своим техническим характеристикам и широкой функциональности, получила название мини-мультиметра. Однако такие устройства не относятся к категории измерительных, поэтому полученные результаты не следует считать абсолютно точными.
В зависимости от модификации, данные измерений могут отображаться на жидкокристаллическом дисплее или фиксироваться светодиодными лампочками на шкале напряжений. Нередко применяются различные комбинации светодиодов с несколькими цветами. Чаще всего используется зеленый и красный цвет. В некоторых моделях имеется звуковая сигнализация, оповещающая о том, что присутствует напряжение. Замеры производятся в диапазоне 12-220 вольт. Принцип действия в целом такой же, как и у обычных отверток.
Существует два режима работы индикаторов – контактный и бесконтактный. В первом случае прибор функционирует по обычной схеме, а во втором – может работать в режимах повышенной или пониженной чувствительности.
Дополнительные возможности применения индикатора
Возможности простой индикаторной отвертки могут быть значительно расширены и многие попросту не знают, что помимо привычной проверки наличия или отсутствия напряжения, этим прибором можно выполнять множество задач и искать различные неисправности.
Вот как это можно использовать на практике.
Проверка исправности ламп накаливания
Данную проверку можно производить непосредственно в магазине, не имея под рукой ничего кроме отвертки. Берете обыкновенную лампочку, одной рукой обхватываете металлический цоколь, а пальцем другой руки касаетесь контакта в верхней части отвертки.
После этого жалом дотрагиваетесь до центрального контакта на лампочке.
Если лампа исправна, светодиод загорится.
Правда 100% уверенности данная проверка не дает, так как если лампа разгерметизировалась, светиться она не будет, хотя цепь и остается при этом целой.
Проверка нагревательного тэна
Также можно легко проверить исправность или поломку нагревательного тэна. При этом его даже не обязательно вытаскивать наружу из оборудования.
Достаточно обеспечить свободный доступ к контактам. Перед этим все посторонние провода подключенные к ним требуется откинуть.
Проверка очень проста и не замысловата. Одной рукой касаетесь одного контакта тэна, а жалом отвертки другого. Палец второй руки опять должен быть на металлическом пятачке пробника.
Если лампочка индикатора при этом не горит, значит тэн не исправен и внутри него обрыв нагревательной спирали.
Таким образом можно проверять любые нагревательные элементы. Например, кипятильник проверяется непосредственно на самой вилке, даже разбирать ничего не нужно.
Определение правильного положения выключателя
Чтобы при ремонте смонтировать выключатель правильно, то есть:
Клавиша вверх
свет включается
Клавиша вниз
свет отключается
также можно воспользоваться пробником и прозвонить контакты.
Предварительно выключатель разбирается. Контакты у него обычно закрыты и поэтому просто подлезть руками к ним не получится.
Берете любой металлический предмет, например скрепку или гвоздик и прикасаетесь к одному из контактов
Не важно к какому – верхнему или нижнему
Индикаторная отвертка ставится на другой контакт. В отключенном положении выключателя светодиод не горит и наоборот. Оставляете выключатель во включенном состоянии, собираете его и в таком положении монтируете на стену.
Проверка напряжения на изолированном проводе
Если вы занимаетесь капитальным ремонтом в квартире, то наверняка сталкивались с ситуацией, когда после снятия старой штукатурки вдруг обнаруживается какой-то ранее не известный провод.
При этом абсолютно не понятно под напряжением он или нет. Перекусывать его кусачками нельзя, зачищать и оголять изоляцию тоже опасно.
Здесь опять на помощь приходит универсальная отвертка. Только использовать ее нужно несколько наоборот.
При этом верх с металлическим пятаком, подносите к изоляции провода. Провод при этом может быть даже под штукатуркой.
В таком положении чувствительность пробника выше и если в кабеле есть напряжение, то отвертка это покажет. Свечение может быть не таким ярким, но оно все равно будет.
Отыскание обрыва провода
Еще этим девайсом можно безопасно найти обрыв жилы внутри кабеля электропроводки или в переноске удлинителя.
Если удлинитель вдруг перестал работать, вот с чего нужно начинать поиск неисправности:
для начала убедитесь в отсутствии короткого замыкания
Отключаете все приборы из переноски. Берете рукой один контакт на вилке, а к другому подносите индикатор. Если он не горит, значит короткого замыкания нет.
далее нужно найти и пометить поврежденный провод
Также прикасаетесь пальцем любого контакта вилки, и жалом отвертки ищете его в розетке. Если не будет свечения во всех гнездах, то именно на этом проводнике и наблюдается обрыв.
Помечаете его маркером. Для чего это нужно? А необходимо это для того, чтобы подать фазу именно на этот провод, а не на другой исправный.
отверткой узнаете расположение фазы в рабочей розетке на стене и включаете вилку переноски в нее так, чтобы метки совпали
остается взять индикатор за жало и задней частью подвести к проводу
Перемещая его вдоль переноски следите за светодиодом. В том месте где он потухнет – там и обрыв.
Таким же способом можно определить обрыв провода и в стационарной проводке. Главное чтобы кабель не был под толстым слоем штукатурки.

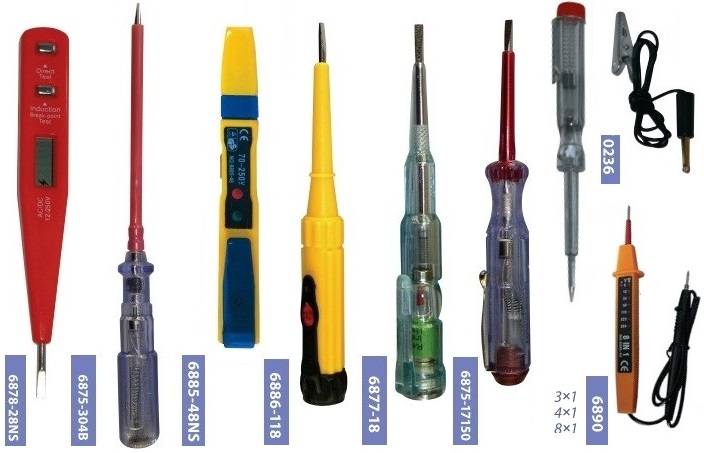

Модели и их способности
Давайте вместе рассмотрим некоторые модели пробников и их способности.
Индикатор safeline – относится к многофункциональным приборам, в одном устройстве объединены пять функций. Ей можно определить фазу, найти скрытую проводку (пользуемся бесконтактным способом обнаружения тока), найти повреждение в кабеле, можно проверить цела ли цепь и само собой проверить полярность элементов питания.
Отвертка индикаторная stayer – относится к типу универсальных тестеров. Она пригодится для тестирования наличия постоянного и переменного тока в автотранспорте, бытовых приборах и многих других. Она проводит прозвонку не только световой, но и звуковой индикацией.
Ms 18 – это классический индикатор с пятью функциями.
6885 48ns – это звуковой тестер фирмы Ресанта. Относится к самым простым и наиболее распространённым устройствам для контактного и бесконтактного определения наличия напряжения в сети.
Индикаторная отвертка iek. Несмотря на то, что данный экземпляр собран в Китае, он достаточно хорошо себя зарекомендовал. Его качество и эффективность на достаточно высоком уровне.
Отвёртка имеет переключатель режимов работы, которых насчитывается три вида. Оснащена двумя светодиодами для сигнализации. Красного и зелёного цвета. Контактная пластина расположена на боку корпуса. Защитный колпачок закрывает жало инструмента. Оснащено динамиком для звуковой индикации. Кроме того, есть фиксатор для транспортировки.
В последнее время на рынке появились индикаторные отвёртки с ЖК дисплеями. Они не только сигнализируют светом или звуком, но и показывают величину напряжения. Боковая кнопка прибора позволяет переключать режимы.
На примере данных моделей мы рассмотрели, как работает индикаторная отвертка.
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы “Специалисту по модернизации систем энергогенерации”
Индикаторная отвертка: как пользоваться тестером напряжения Кроме того, отвертка со светодиодом может сигналить и при отсутствии электротока если есть арматура, закладные детали или обрыв проводки. Спрашивайте, я на связи!
Электронные или умные индикаторы
Эти приборы можно назвать «мини-мультиметром», так как функциональность достаточно широкая. Разница в том, что это не измерительный прибор и показаниям его можно верить с натяжкой. Получить ориентировочные значения вы можете, но для точных измерений требуется все-таки мультиметр.
Могут иметь два режима работы:
- контактный;
- бесконтактный.

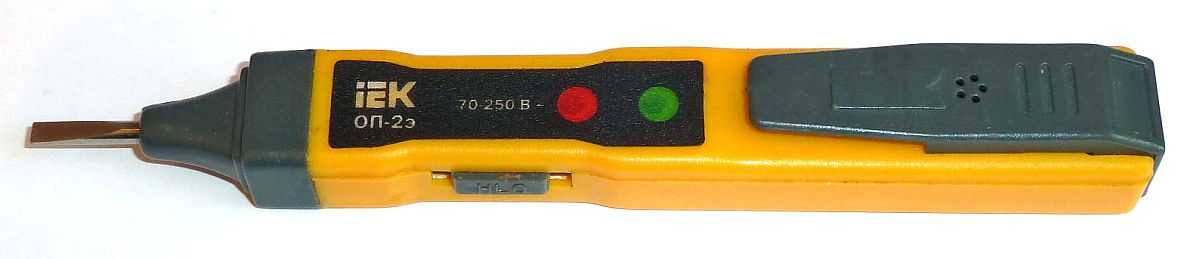

Одна из самых распространенных электронных индикаторных отверток — IEK ОП 2Э
В бесконтактном обычно есть работа с большей и меньшей чувствительностью. Так что этот прибор объединяет в себе два описанных ранее — контактную и бесконтактную индикаторную отвертку. Есть два варианта исполнения:
- с сигнальными светодиодами;
- с жидкокристаллическим дисплеем.
Для моделей со светодиодами, придется для начала запоминать, в каком случае светятся какие светодиоды. Обычно их два — красный и зеленый, но могут быть и другие варианты. С жидкокристаллическим дисплеем проще — прочесть показания не составит труда.
Как пользоваться индикаторной отверткой
При работе с индикаторными отвертками, особенно с контактными моделями, в первую очередь нужно соблюдать технологию их применения и правила электробезопасности. Запрещается касаться рукой оголенного щупа, прибор нужно удерживать за корпус, покрытый изоляцией.
Когда используется обычная, а не универсальная индикаторная отвертка, ее щуп касается токоведущих частей, а одновременно на ручке зажимается контактная кнопка. Если есть ток и отвертка соприкоснулась с фазой – начнется свечение неоновой лампочки. Отсутствие светового сигнала указывает на нулевой или заземляющий проводники.
Немного сложнее работать со светодиодным индикатором на батарейках. Перед тем как пользоваться отверткой индикатором, нужно выполнить проверку его работоспособности. Для этого руками выполняется одновременное касание щупа и контактной кнопки. Светодиод загорается – значит инструмент готов к работе.
Особенностью этого устройства является отсутствие необходимости в соприкосновении с кнопкой во время проверки фазы. Достаточно вставить щуп в розетку и коснуться контактов. Свет зажегся – значит это фаза. Если светодиод не загорается, можно нажать на контактную кнопку. Световой сигнал показывает на нейтраль, а его отсутствие свидетельствует о наличии заземления или обрыве провода.
При всех остальных проверках также потребуется нажатие кнопки. Так можно проверить проводник на целостность, а предохранитель или ТЭН – на работоспособность, выявить другие неисправности. Во время поиска скрытой проводки тестером необходимо взять отвертку за жало, а кнопкой водить по местам предполагаемых линий. В этом случае светодиод загорится, но сам провод в это время должен находиться под напряжением.
Индикаторная отвертка на батарейках
Это более совершенный инструмент, имеющий яркую лампочку. Удобство работы заключается в том, что для проверки наличия тока достаточно просто коснуться провода жалом, не касаясь металлического контакта на рукоятке. Этим индикатором можно легко проверить обрыв проводки. Для этого нужно зажать металлический контакт, а жалом дотронуться до обесточенного провода. Другой рукой нужно коснуться второго конца этого провода. В случае обрыва индикатор ничего не покажет, а при целом проводе светодиод загорится.
индикаторные отвертки на батарейках
Так можно проверять любые провода. Например, для проверки удлинителя, необходимо отключить его от сети и изготовить металлическую перемычку из куска оголенного провода. Перемычку вставить в одну из розеток удлинителя для замыкания его проводов. Вилку удлинителя нужно взять рукой и удерживать пальцами один контакт, а второго контакта следует коснуться отверткой с зажатым металлическим верхом. Если провод целый, то индикатор отвертки будет светиться.
звуковой и световой сигнал индикаторной отвертки 2
Данную модель можно использовать в качестве индикатора проводки, находящейся под током. То есть, прибор позволяет определить заизолированные провода под напряжением, находящиеся на поверхности стены или заделанные неглубоко в стену. Для поиска провода необходимо взяться рукой за жало отвертки, а ее рукоятку вести вдоль проводки или стены. Загорание лампочки будет свидетельствовать о наличии тока в проводе или наличии в стене запитанных проводов. Такая функция бывает крайне полезна в случае проведения ремонта, когда необходимо пробивать стену, а расположение в ней скрытой проводки неизвестно.
Как выбрать индикаторную отвёртку
Бесконтактные отвёртки чувствительны. Изготовитель обещает дать возможность при помощи них обнаружить наличие заземления, но это не всегда удаётся. В дело вступают паразитные факторы. В первую очередь – наличие наводок в нейтрали от фазного провода. Индикаторная отвёртка настолько мощная, что в чувствительном режиме станет реагировать на провода. Несмотря на то, что реально фазное напряжение присутствует в единственном.
Следовательно, для нужд обычного электрика бесконтактная отвёртка, как правило, не требуется. Зато окажет большую помощь в проверке качества экранирования кабелей, отсутствии излучения. Не следует забывать, что изделие бурно реагирует лишь на частоту 50 Гц. Сеть сотовой связи отвёртка вряд ли сумеет обнаружить, как и переносимую операторами энергию. В этом деле больше сгодится телефон. Не секрет, что в трюме стального корабля связь не работает. Стены корпуса, переборки надёжно заземлены через водную гладь.
Проверить изделие при покупке легко простым способом. Для активных моделей (с батарейкой): закоротить щуп через собственное тело, взявшись рукой за шлиц, а второй прикоснувшись к контактной кнопке. Светодиод зажигается.
Бесконтактные отвёртки проверяются близ токонесущих проводников. Способ проверки прописывается в инструкции. Есть некая предельная дистанция, на которой изделие действует. У большинства отвёрток три положения переключателя. Два предназначены для дистанционного действия. Если в этих режимах дотронуться до токонесущей части провода, возможно выгорание электронной части, состоящей из транзисторов и светодиода. Обе части негативно реагируют на любые флуктуации напряжения.
Профессионалам связистам (электрикам) не лишне отыскать в продаже трассоискатель. Это устройство работает по-иному. В составе уже имеет передатчик, излучающий сигнал. Отражённый от экрана (или другой металлической части кабеля) отзвук ловится приёмником. В составе профессионального трассоискателя может идти много добавочных полезных опций:
- Наушники для работы на шумных улицах города. Звук обнаружения сигнала отчётливо слышен.
- Возможность определения состояния телефонной линии (занято, свободно и пр.).
- Удобный чехол, защищающий изделие в процессе транспортировки и эксплуатации.
Принцип работы индикаторной отвертки
Вне зависимости от вида прибора, основная идея его заключается в подаче сигнала о наличии напряжения в сети. При этом контактные модели определяют напряжение посредством касания к оголенному проводнику (жиле кабеля, контактным поверхностям приборов, проводящей ток жидкости и так далее), а бесконтактные «считывают» электромагнитное поле участка.
Однако в любом случае электрическую цепь в обычной индикаторной отвертке требуется замкнуть для получения информации – а именно, прижать пальцем контактную пластину на конце изделия. Человек – тоже проводник электроэнергии, на этом и основан принцип работы прибора.
Все изделия делят на группы не только по особенностям конструкции, но и по чувствительности. Самыми точными заслуженно считаются качественные электронные модели, самими малочувствительными – изделия с неоновой лампой. Последний тип инструмента воспринимает напряжение от 60 В.
Типы индикаторов напряжения: однополюсные и двухполюсные устройства
Современная промышленность выпускает большое количество различных индикаторов. Определенной стандартной классификации их не существует. По особенностям технического устройства приборы можно разделить на однополюсные и двухполюсные, а также выделяют пассивные и активные изделия. В разделе речь пойдет о классификации по первому признаку.
Однополюсные индикаторы. К данному виду относятся простейшие устройства, схема конструкции которых описана выше: в основе – жало и неоновая лампа для индикации. Более совершенные однополюсные приборы имеют светодиодную лампу, питание от батареек, звуковой сигнал – дополнительно к свечению лампы. По принципу работы такие индикаторы идентичны простейшим устройствам, но появляется возможность прозвонки проводов.
Наиболее продвинутые однополюсные модели имеют сложное устройство, хотя принцип работы сохраняется. Дополнительно к уже перечисленным функциям у них добавляется способность определения обрыва скрытых проводов, находящихся под слоем штукатурки.
Двухполюсный вид индикаторных отверток отличается тем, что имеет не один, а два корпуса. Каждый выполнен из диэлектрического материала, имеет подсветку – неоновую или светодиодную лампу. Некоторые устройства оснащены звуковым сигналом. Два корпуса соединяются проводом, длина которого обычно не превышает 1 м, оба имеют жало. Такие приборы считаются профессиональными, применяются для проверки присутствия тока между двумя контактами. Среди двухполюсных есть модели, которые определяют не только наличие напряжения, но и его величину.
Двухполюсной тип индикаторных отверток характеризуется наличием двух корпусов
Пассивные индикаторы напряжения и тока: особенности функционирования
Вторым признаком классификации индикаторов является их деление на активные и пассивные устройства. В основу положены функциональные особенности инструментов. К пассивным следует отнести приборы, отличающиеся такими характеристиками:
- Несложные. Однополюсные, состоят из одного корпуса с размещенными в нем элементами.
- Ограниченный функционал. Единственное, что показывает индикаторная отвертка такого типа, – есть ли напряжение в определенной точке электроцепи.
- Непрофессиональный инструмент. Чаще применяется в быту, для электриков неприемлем в силу отсутствия возможностей обеспечить необходимое обследование состояния электропроводящих кабелей.
Преимущество данных индикаторов состоит в том, что при определении наличия напряжения не нужен ноль, его роль выполняет человек, в руках у которого оказывается отвертка-индикатор. Особенность ее устройства заключается еще и в том, что резистор, в силу значительной сопротивляемости, не определяет наличия напряжения ниже 50 вольт.
Понять, как найти фазу индикаторной отверткой подобного типа, труда не представляет. Жалом следует коснуться проводника, а рукой нажать на пластину на корпусе устройства. При наличии напряжения неоновая лампочка засветится.
Пассивные индикаторы определяют только наличие напряжения в определенной точке электроцепи
Характеристики активных отверток-индикаторов напряжения
Активные индикаторы имеют более сложное устройство. Внутри корпуса находится схема, которая функционирует несколько иначе, чем у пассивных приборов. Такое устройство является более чувствительным. Светодиодный индикатор напряжения реагирует не только на наличие тока, но и на электромагнитное поле, которое обязательно образуется вокруг проводника.
Активные индикаторы имеют следующие технические характеристики:
- Наличие собственного источника питания. Внутри корпуса имеется батарейка, которая приводит в активное состояние внутреннее устройство.
- Светодиод вместо неоновой лампы.
Как пользоваться индикаторной отверткой со светодиодом? Если одной рукой взяться за жало, а второй коснуться пластины на корпусе, светодиодная лампа отреагирует – засветится. Эта функциональная возможность активно применяется при прозвонке проводов.
Активные индикаторы имеют собственный источник питания
Способы применения
Стандартная система отечественных домов – однофазная сеть с двумя проводами «ноль» и «фаза». Для осуществления ремонта электропроводки необходимо выявить нужный провод, для этого индикатор напряжения вставляют в розетку либо прикасаются им к исследуемому проводнику. Наличие свечения в тестере выявляет «фазу», отсутствие – «ноль».
Для проверки целостности лампочек лучше всего использовать отвертку-индикатор со светодиодом. Для этого, придерживая лампочку за цоколь, необходимо приставить к ее центральному контакту щуп (жало) инструмента. При этом палец касается контактной пластинки на рукоятке (пятачка). Свечение либо звуковой сигнал свидетельствуют о работоспособности осветительного устройства.
Таким же способом проверяется целостность провода, один конец которого (зачищенный) берут в одну руку, а другого конца касаются кончиком (щупом) отвертки. Свечение сигнализирует о целостности провода, отсутствие реакции – о разрыве контакта. При этом в проверяемом проводнике должно отсутствовать напряжение.
Электронные устройства не требуют прикасания человека к пластинке на рукоятке. Для выявления наличия напряжения достаточно задеть щупом тестера исследуемый объект.
Рабочее состояние удлинителя проверяется следующим образом:
- прибор отключают от электротехники и сети;
- вводят в его розетку любой провод с зачищенными концами (контакты должны быть закорочены);
- зажимают в руке один из контактов и вилку, а другого касаются индикатором напряжения;
- при исправной цепи удлинителя лампочка начинает светиться. Перед включением оборудования в сеть необходимо удалить перемычку во избежание замыкания в проводке.
Если индикатор не реагирует, следует подключить удлинитель к сети и медленно провести кончиком рукоятки (пятачком) тестера вдоль всей длины УЗО (при этом отвертка берется за щуп). В местах повреждения интенсивность индикация снижается либо свечение вовсе отсутствует. Для восстановления рабочего состояния удлинителя в обнаруженных местах обрыва удаляется изоляция, находятся повреждения, скручиваются провода и изолируются. Оптимальный вариант – прибрести новый электрический прибор.
Местонахождение скрытой проводки определяется путем проведения вдоль стены обратной стороной тестера, держа его за щуп (жало). Повышение интенсивности свечения либо наличие звукового сигнала свидетельствует о нахождении за штукатуркой токопроводящей проводки. Данный метод считается недостаточно точным, а в панельных домах нецелесообразным.
Работа с отвёрткой-пробником
До начала операций с индикаторными приборами проверяется их работоспособность на контактах, заведомо находящихся под напряжением.
Метод применения простого индикатора напряжения
Такой прибор используется только для поиска контактов, находящихся под напряжением. Корпус индикаторной отвёртки плотно фиксируется в руке и одним пальцем зажимается контактная пластина на тыльной стороне прибора. Вторым концом производится аккуратное (чтобы не перемкнуть с соседним) касание нужной контактной поверхности. При нахождении её под напряжением сработает световой сигнализатор.
Если соприкосновение с обоими контактами не вызвало загорания, значит, ток через это присоединение не проходит.
Использование светодиодного инструмента
Функция бесконтактной работы подразумевает отсутствие необходимости замыкания цепи проверяющим на себя. Этот пробник обладает высокой чувствительностью. Такой прибор распознаёт напряжение ниже шестидесяти вольт. Для определения находящихся под током проводов достаточно поднести его к объекту исследования задним торцом. Для нахождения конкретного фазного контакта или провода нужно лишь дотронуться до них щупом без замыкания.
При всех достоинствах, у бесконтактных пробников есть и недостатки. Это и упомянутая уже наводка с соседних фаз, а также незаметность излучения при ярком освещении.
Работа электронного тестера
Способ эксплуатации такого типа пробников не отличается от своих более простых коллег. Существенно разнится внешний вид прибора. Ближе всего к нему электронный термометр. Модели подороже имеют цифровой дисплей, на котором отображаются некоторые параметры измеряемого объекта.
Кроме экрана, подобные индикаторы оснащаются тумблером для изменения способа работы и пластины для касания рукой. Список имеющихся режимов:
О — измерения проводятся контактным способом с прикосновением пальца к верхнему торцу корпуса прибора.
L — работает подобно светодиодным индикаторам, бесконтактным способом.
H — применение в режиме без касания корпуса с большим диапазоном измерений. Используется для отыскания электропроводки под слоем отделочного покрытия.
