Сварочный кабель

Как выбрать удлинитель для сварочного аппарата?

Для того чтобы определить протяжённость удлинителя для сварочного аппарата, необходимо учесть величину полезной площади сечения и специальный поправочный коэффициент. Значение поправки берётся в зависимости от рабочих токов: Диапазон 200–500 А: K=2. Менее 200 А: K=I/100, где I — сила тока.

Какое сечение провода для удлинителя для сварочного инвертора?

Для бытовых сварочных аппаратов ( инверторов ) с низкой и средней интенсивностью использования подходят удлинители сечением провода 2,5 мм и заземлением

То есть при выборе удлинителя для сварочного аппарата / инвертора обращайте внимание на сечение провода

Какого сечения должен быть провод для сварочного аппарата?

Сечение кабеля для инверторного сварочного аппарата, выдающего максимальный ток в 80-100 А, должно составлять 6 мм2. Для аппаратов с выдаваемым максимальным током в 120 А предназначен провод с сечением в 10 мм2. Сварочный кабель сечение 16 мм2 предназначен для инверторов, которые поддерживают максимальный ток до 180 А.

Какой кабель лучше использовать для удлинителя?

Наиболее оптимальный вариант кабеля для удлинителя — кабель с резиновой изоляцией. Популярные и практичные марки в этой категории силовых кабелей: КГ, КГ-ХЛ, КГН. В некоторых случаях в качестве кабеля для переноски допустимо использовать провода с ПВХ изоляцией, например, ПВС,ПРС.

Какой длины должен быть сварочный кабель?

Согласно техники пожарной безопасности общая длина сварочного кабеля не должна превышать 30-40 метров. Использование более длинного провода приводит к ухудшению качества сварки, происходящее из-за падения напряжения в сварочной цепи.

Сколько стоит сварочный кабель за метр?

Стоимость кабеля из расчёта одного погонного метра – от 204 рублей; КГ 1х50 – максимальная нагрузка тока 500 А, сечение кабеля — 50 мм. Температурный диапазон работы колеблется от -40 до +50. Цена за метр сварочного кабеля – от 230 до 300 рублей.

Какой кабель использовать для переноски?

Для переноски используют только медный провод, обладающий достаточной степенью гибкости и двойной изоляцией. В случае повреждения одного слоя, второй убережет от удара электрическим током

Это важно, поскольку провод удлинителя находится в открытом доступе. Всем требованиям соответствует провод марки ПВС

Какой провод нужен для сварки?

Наиболее популярным вариантом для сварочного аппарата является кабель КГ, это гибкий одножильный кабель с многопроволочной жилой в резиновой изоляции. Также популярен и КОГ – с повышенной гибкостью. Есть и специализированный КС, это основные марки проводников которые используются для сварочных работ.

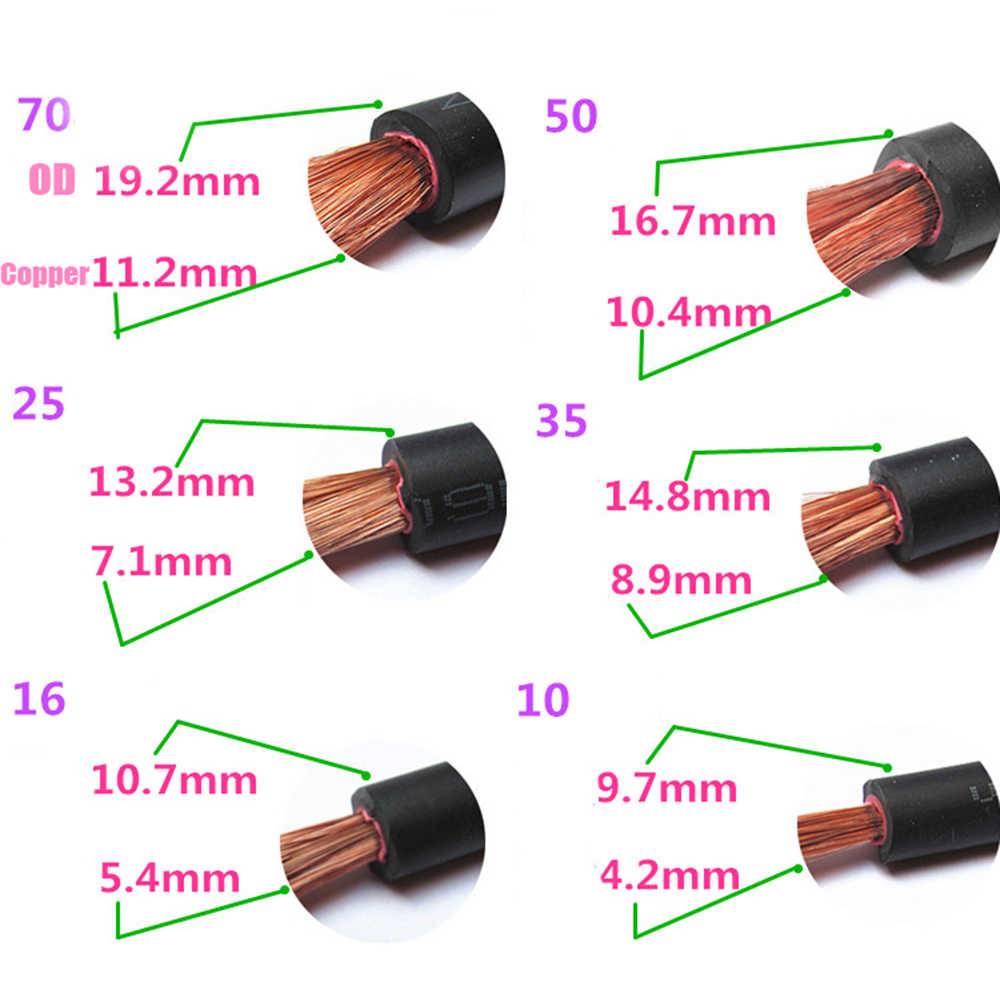

Как определить сечение кабеля сип?

Рассчитать сечение по диаметру

1. Измерить диаметр проводника с помощью линейки, штангенциркуля или микрометра.
2. Получившееся значение возвести в квадрат.
3. Дополнительно умножить полученное число на 0,785.

Как рассчитать длину сварочных кабелей?

Какая максимальная длина сварочного кабеля?

1. Определяем длину сварочного кабеля …
2. По стандартам ISO максимальная длина рассчитывается по максимальному падению напряжения на кабелях, которое не должно превышать 6 %. …
3. Lmax=Sk/k , где: Lmax – максимальная длина кабеля, Sk – максимальное сечение медного кабеля, k – коэффициент (При токах 200-500А равен 2.

Можно ли удлинить кабель инвертора?

Чем длиннее кабель, тем выше потери и меньше сила тока. Для того, чтобы добиться баланса исполнителю приходится выставлять увеличенную величину напряжения, что может привести к изменению дуги и поломке оснащения. Поэтому чрезмерное удлинение сварочных кабелей инвертора делать не рекомендуется.

Что такое сечение кабеля?

Сечение кабеля — это площадь среза токоведущей жилы. Если срез жилы круглый (как в большинстве случаев) и состоит из одной проволочки — то площадь/сечение определяется по формуле площади круга. Если в жиле много проволочек, то сечением будет сумма сечений всех проволочек в данной жиле.

Как правильно соединять сварочные кабеля?

Провода необходимо очистить от до металлического блеска, объединить в пучки/скрутить, а затем надеть на них гильзу и зажать специальными клещами. При этом стенки гильзы вдавливаются в жилы проводника и образуется надежный электрический контакт.

Критерии выбора кабеля для сварки

Главным критерием для выбора является стабильность процесса сварочных работ. На эту стабильность влияет много чего – не только показатели тока и источника сетевого напряжения, но и многие параметры сварочного и сетевого провода.

Поэтому при выборе думаем о правильной длине, верной площади сечения и материала оплетки – все три параметра имеют серьезное значение. Если, к примеру, сила сварочного тока достигает высоких значений, провод нужно выбирать по определенному типа и материалу.

Мы уже говорили, что все провода для сварочных аппаратов имеют свои значения электрического сопротивления. Его можно рассчитать по таблицам, это не проблема. Например, проводник из алюминия имеет больший коэффициент сопротивления, чем проводник из меди.

В результате такой разницы алюминиевого провода для сетевого удлинителя понадобится много больше в килограммах, чем медного. Да и площадь сечения у алюминия также должна быть больше.

Таблица токовых нагрузок.

С учетом таких фактов удлинение сетевых проводов производят с помощью медных изделий в двух вариантах: двух- или трехжильными, длиной, не превышающей сорока метров. Что же касается площади сечения, то она должна быть больше 2,5 мм².

Выбор сварочных проводов немного отличается от выбора сетевых проводов. Изделия для сварки отбираются с учетом силы выходного тока, здесь имеют огромное преимущество медные многожильные марки с оплеткой высокой гибкости и усовершенствованной изоляцией.

Самые популярные провода для сварочного инвертора продаются под маркировкой КГ, что означает гибкую оплетку, или КОГ, что означает очень гибкую оплетку. Эти марки отличаются отличной изоляцией в несколько слоев с внешней оплеткой, выполненной из резиновых материалов.

Стандартная длина провода примерно 2 – 3 метра и редко, когда длиннее. Это объясняется тем, что каждый лишний метр длины провода приведет к увеличению площади сечения примерно в полтора раза, так как значительно возрастает сопротивление и провод начинает нагреваться.

Условия будущих работ должны быть заранее учтены в обязательном порядке, потому что нужно выбрать самый адекватный вид изоляции и стойкости к повреждениям механического характера, температурным условиям или агрессивной химической внешней среде.

Умение читать и понимать маркировку сварочных кабелей может помочь вам в этом непростом деле:

• Если маркировка выглядит КГ Т 1х16, то это означает изделие одножильное с площадью сечения жилы 16 мм², в тропическом исполнении с устойчивостью к температурам от -10 до +55°С.
• Маркировка КОГ ХЛ 1х50: одножильное изделие с сечением 50 мм², морозоустойчивое и теплоустойчивое к температурам от -40 до +50°С. В данном случае индекс термостойкости не присутствует.

Длина провода и площадь сечения должны согласовываться с силой электрического тока и остальными параметрами.

Виды автоматов

Классификация автоматических выключателей происходит по следующим параметрам:

• количество полюсов;
• номинальный и предельный токи;
• применяемый тип электромагнитного расцепителя;
• максимальная мощность отключаемой способности.

Рассмотрим по порядку.

Количество полюсов

Количество полюсов — такое количество фаз, которое способен защищать автомат. По количеству полюсов автоматы могут быть:

1. Однополюсные. Обеспечивается защита одного выходящего провода, одной фазы.
2. Двухполюсные. Как правило, это два совмещенных однополюсных автомата с одной общей ручкой управления. В ситуации, когда ток одного из автоматов превышает разрешенную нагрузку происходит отключение обоих устройств. Используются двухполюсные автоматы для полного отключения нагрузки (одна фаза), отключая рабочую фазу и рабочий нуль.
3. Трехполюсные. Используются с трехфазными цепями, при превышении нагрузки происходит отключение трех фаз одновременно. Такие автоматы так же имеют один общий размыкатель цепи.
4. Четырехполюсные. Аналогичны двухполюсным, но предназначены для работы с трехфазными цепями. При превышении нагрузки происходит размыкание трех фаз и рабочего нуля одновременно.

Номинальный и предельный токи

Тут все просто — такая сила тока, при которой автомат будет размыкать цепь. При номинальном токе и даже немного больше заявленного будет осуществляться работа, однако только при превышении предельного тока на 10–15% произойдет отключение. Обусловлено это тем, что достаточно часто стартовые токи превышают предельно возможные токи на небольшой промежуток времени, поэтому в автомате есть определенный запас времени, по истечению которого произойдет размыкание цепи.

Тип электромагнитного расцепителя

Эта деталь автомата, которая позволяет размыкать цепь при коротком замыкании, а так же в случае повышения тока (перегрузки) на определенное количество раз. Расцепители разделяются на несколько категорий, рассмотрим самые популярные:

• B — размыкание при превышении номинального тока в 3–5 раз;
• C — при превышении в 5–10 раз;
• D — при превышении в 10–20 раз.

Максимальная мощность отключаемой способности. Такое значение тока короткого замыкания (определяется в тысячах ампер), при котором автомат останется рабочим после размыкания цепи из-за короткого замыкания.

Подбор оптимального сечения кабеля

Каждый кабель, как и автомат, имеет определенный разрешенный ток нагрузки. В зависимости от сечения и материала кабеля варьируется и ток нагрузки. Для выбора автомата по сечению кабеля следует использовать таблицу.

Необходимо заметить, что допускается выбирать кабель с небольшим запасом, но никак не пакетный выключатель! Автомат должен соответствовать планируемой нагрузке! В соответствии с правилами устройств электроустановок 3.1.4 — токи уставок автоматов следует выбирать такие, которые будут меньше расчетных токов выбираемых зон.

Рассмотрим на примере, на определенном участке электропроводка проложена кабелем сечением 2.5 мм квадратных, а нагрузка составляет 12 кВт, в данном случае при монтаже автомата (по минимальному току) на 50 А произойдет возгорание проводки, так как провод с данным сечением рассчитан на разрешенный ток в 27 А, а через него проходит значительно больше. В данном случае разрыва цепи не происходит, так как автомат адаптирован под данные токи, а провод — нет, автоматика отключит автомат только в случае короткого замыкания.

Пренебрежение данным правилом грозит серьезными последствиями!

Именно благодаря такому принципу проводка никогда не перегреется и, следовательно, не произойдет возгорания.

Какое сечение выбрать

Выбирая провод по площади сечения, не надо забывать о другом показателе. Это уровень сопротивления провода. Оно не может быть изменено. Удельное объемное сопротивление проводника для материала неизменно.

Сечение кабеля и его длина находятся в прямой зависимости. Во сколько раз увеличивается длина медного провода, во столько же раз надо увеличить площадь его сечения.

Выполняя все перечисленные условия, можно смело использовать удлиненный сварочный кабель, не боясь негативных последствий. Сварочный ток для дуги будет соответствовать нужным параметрам, агрегат будет работать без превышенной нагрузки.

Технические требования

Сварочный кабель должен пропускать электрический ток без потерь или же с минимальными их показателями, поскольку только так обеспечивается эффективное функционирование без нарушений технологических норм. Среди большого ассортимента материалов для изготовления применяется медь, так как она считается экологически чистым и в то же время качественным сырьем. Во избежание падения давления или, наоборот, перегрева, лучше всего использовать толстый силовой кабель.

Технические характеристики такой модели проявили себя с положительной стороны в рамках работы инвертора без нарушений нормативных показателей. Но даже медный соединительный кабель требует внимательного выбора, так как очень часто материал сочетается с дополнительными примесями, из-за чего итоговое качество существенно падает.

Учитывая индивидуальные потребности в рабочем процессе, сварочные конструкции могут иметь различные формы, объем и разъем, поэтому приходится работать в разных положениях и наклонностях, что создает определенные трудности. И поэтому провод подбирается средней длины, чтобы не столкнуться с его недостатком для работы в сложных условиях. Оптимальный вариант, по мнению специалистов, это длина в метр – для бытовых задач и в 3-4 метра – для промышленных. При необходимости кабель можно удлинить.

Провод должен иметь качественную изоляцию, чтобы не столкнуться с появлением «гуляющего тока», который негативно отображается на целостности конструкционных деталей.

Соединительные клеммы для сварочного кабеля

К баласнику кабель подключается штекером, который выполняется из пластика, защищающего клеммные жилы для соединений.

Клеммы так же используются для наращивания кабеля. Выполняются клеммы из меди, размеры сообразно сечению жил.

Для соединения с заземляющим кабелем используются прищепки.

Отличие прищепок от клемм состоит в том, что клеммы соединяются с жилами с помощью напрессовки, в данное время клемма является единственным функциональным средством подвода кабеля к кабелю.

Выбор кабеля во многом определяет дальнейшую эксплуатацию сварочного аппарата, качество сварки и технические показатели, поэтому очень важно подобрать нужный и качественный кабель

Виды сварочного кабеля

Провод для сварочного оборудования подключается к электрической сети с постоянным либо переменным напряжением. В зависимости от марки кабеля, он может использоваться в разных условиях и с различными нагрузками, как на суше, так и под водой. Какие сварочные провода купить зависит от того, какие параметры определяют маркировку провода:

• способность отражать механические повреждения;
• возможность использования кабеля при значительных колебаниях температуры;
• невосприимчивость к УФ излучению;
• устойчивость к образованию плесневелых грибов;
• несминаемость и устойчивость к изгибам.

Провода типа КГ могут также подразделять на несколько подвидов в зависимости от условий эксплуатации:

Кабель КГ-ХЛ. Такой кабель можно использовать при отрицательных температурах. Наружный слой таких проводов выполняется из морозоустойчивого каучука.

Кабель КГ-Т. Этот провод отличает невосприимчивость к грибковому поражению и к плесени.

Кабель КОГ. Такие провода для сварочного аппарата купить необходимо в том случае, если оборудование будет использоваться в труднодоступных местах, рекомендовано применение кабеля, имеющего очень гибкую жилу. Благодаря таким проводам можно быстро и безболезненно для провода поменять положение сварочного оборудования.

Виды и назначение сварочного кабеля

Сварочный кабель  присоединяется к источнику постоянного или переменного тока с одной стороны, и к держателю электрода и зажиму «массы»  +85 °С — с другой. Исходя из требований технологического процесса, он может применяться в самых разных условиях.

Основными параметрами его являются:

• способность противостоять различным механическим нагрузкам и повреждениям, растяжению, сжатию, изгибу;
• устойчивость к перепадам температуры;
• устойчивость к излучению в ультрафиолетовом спектре;
• стойкость к грибковым и плесневым спорам;
• коррозионная стойкость.

Широко применяется несколько основных классов кабеля. Они  подразделяются  в соответствии с поперечным сечением, количеству жил и климатическому классу.

По количеству жил различают:

• Одножильные. Проводник сделан из медной проволоки, обладающей отличной проводимостью и пластичностью. Это обеспечивает гибкость при  многократном сматывании/разматывании. Широко применяется в малогабаритных мобильных инверторных аппаратах.
• Двужильные. Два изолированных проводника — катодный и анодный, позволяют работать переменным током высокой частоты. Делаются из специальных сплавов меди с другими металлами.
• Трехжильные. Разработаны для автоматизированных сварочных комплексах для соединения трубопроводов и сосудов давления.

Трехжильный кабель

Применение различных изолирующих оболочек позволяет производить сварочные кабели в разном климатическом исполнении:

• Тропическое (КГ-Т). Провод может работать до +85 °С и при высокой влажности. Антисептическая пропитка защищает его от бактерий и спор грибков и плесени. В тропических условиях обычные провода для сварочного аппарата не выдерживают и могут порваться.
• Хладостойкое (КГ-ХЛ). Для изоляции использованы специальные морозостойкие полимеры, не трескающиеся и сохраняющие эластичность при морозе до -60 °С

Одножильный

Этот кабель для сварочного аппарата производится из медной проволоки, которая отличается своей эластичностью и гибкостью. В дополнение известно отличительное качество меди как металла – она великолепно проводит электрический ток.

Эти виды обычно используются при компактных переносных инверторных аппаратах с небольшой мощностью и соответствующими параметрами силы тока и других технических показателей.

Двужильный

В данной конфигурации имеются катод и анод, которые отлично справляются с проведением электрического тока во время импульсной сварки.

Чаще всего и эти провода состоят из медной проволоки в чистом виде, хотя встречаются изделия, выполненные из медных сплавов с добавление других металлов, хорошо проводящих ток

Но основа в любом случае медная, это важное условие

Трехжильный

Этот вид производится для сложного автоматического оборудования для сварки, к примеру, мощных трубопроводов для транспортировки нефти, газа или продуктов их переработки. <?XML:NAMESPACE PREFIX = ” http://www.w3.org/2000/svg” NS = “http://www.w3.org/2000/svg”/>Такие работы относятся к высшей степени ответственным с обязательными требованиями формирования идеальных сварочных швов.

Маркировка проводов содержит все технические характеристики работ по сварке, что очень облегчает их выбор для конкретных работ:

• КС – изделие может использоваться в работах по сварке различного типа.
• П – изделие покрыто дополнительным слоем из полимерного материала для дополнительной защиты токопроводящей жилы. Если рядом есть цифра, она показывает количество жил в кабеле.
• ВЧ – изделие может быть использовано при высокочастотном напряжении.

Существуют и другие полезные свойства проводов для сварки. У них отличное сопротивление к высоким и низким температурам внешней среды с широчайшим диапазоном от -50°С до +50°С, они устойчивы к воздействию влаги и других агрессивных внешних факторов.

Чаще всего сварочные провода для инвертора идут вместе в общей комплектации в современном оборудовании для сварки. Но в качестве расходных материалов их можно прикупить отдельно. В этом случае нужно искать изделия с такой же маркировкой, как и была первоначально.

По устойчивости к условиям внешней среды все изделия подразделяются на две большие группы:

• Тропические или антисептированные под маркировкой КГ-Т выдерживают температуру до +50°С в сочетании с повышенной влажностью.В таких условиях высок риск возникновения грибковой плесени или размножения патогенных микроорганизмов. Если оплетка не специализированная, оно легко может оголиться на жаре в пустыне или в тропиках.
• Холодостойкие или устойчивые к холоду под маркировкой КГ-ХЛ.Полимерная оплетка в них абсолютно устойчива к морозам, благодаря чему провод не замерзает и не трескается на холоде вплоть до -60°С, то есть при самом суровом климате.

Сечение

Для безопасного выполнения работ, а также для исключения возможности поломки оборудования, следует правильно выбирать сечение кабеля для сварки.

Важно! К неисправности оснащения может привести проводник со слишком маленьким сечением. Если сечение будет меньше необходимой величины, то ток по жилам не пойдет и агрегат отключится или перегорит. Очень важно правильно соотнести два параметра: сечение и токи сварочного кабеля, так как они тесно связаны

Очень важно правильно соотнести два параметра: сечение и токи сварочного кабеля, так как они тесно связаны

Таким образом, каждому исполнителю важно знать, какое сечение сварочного кабеля следует выбирать при работе с различными токовыми нагрузками

Очень важно правильно соотнести два параметра: сечение и токи сварочного кабеля, так как они тесно связаны. Таким образом, каждому исполнителю важно знать, какое сечение сварочного кабеля следует выбирать при работе с различными токовыми нагрузками

Выбор сечения

Расчет сечения сварочного кабеля по току является наиболее простым и быстрым способом подобрать оптимальный вариант проводника.

Многие исполнители располагают сварочным оборудованием инверторного типа. Его многочисленные технические достоинства и доступная стоимость делают данное оснащение популярным. Поэтому следует определить сечение сварочного кабеля для инвертора.

Для проведения работы в домашних условиях исполнители используют агрегаты, максимальная величина тока которых составляет порядка 180-200 А. Рассмотрим далее более подробно сварочный кабель для инвертора, какое сечение необходимо для определенных величин тока.

• Сечение кабеля для инверторного сварочного аппарата, выдающего максимальный ток в 80-100 А, должно составлять 6 мм2.
• Для аппаратов с выдаваемым максимальным током в 120 А предназначен провод с сечением в 10 мм2.
• Сварочный кабель сечение 16 мм2 предназначен для инверторов, которые поддерживают максимальный ток до 180 А.
• Востребован у сварщиков сварочный кабель на 200 Ампер, сечение составляет 25 мм2.
• Сварочный кабель сечение 35 мм2 выдерживает ток в 289 А, поэтому, чаще всего, он используется для оснащения трансформаторов. Однако, производителями предлагаются инверторы, которые способны выдавать ток до 300 А. В подобных случаях следует применять сварочный кабель сечение 50 мм2.

Для выполнения работ на профессиональном уровне в большинстве случаев используются уже упоминаемые ранее трансформаторы. Очень важным фактором является определенность в том, какое сечение кабеля нужно для сварочного аппарата подобного типа.

Оборудование трансформаторного типа способно выдавать ток до 500 А. Поэтому для данного оснащения следует использовать провода с сечением в 70 и 95 мм2. Первый способен проводить до 437 А, второй – до 522 А.

Сварочные выпрямители выдают ток, величина которого может достигать 600 А

Поэтому исполнителям с оснащением такого типа следует обратить внимание на провода с сечением в 120 мм2

Таблица сечений сварочного кабеля и токовых нагрузок для проводов позволяет узнать оптимальный вариант проводника для оснащения всего необходимого оборудования: инверторы, трансформаторы, выпрямители, держак, клеммы массы.

Определив два важных параметра: максимальная величина тока и сечение провода, можно рассчитать другую важную характеристику – длина кабеля. Более подробная информация здесь.

Данная статья поможет любому исполнителю определить, какого сечения должен быть сварочный кабель при определенных величинах тока.

Характеристики сварочных кабелей

Как уже было отмечено ранее, кабель для инвертора должен обладать высокой гибкостью

Кроме этого важного свойства, от проводников электрического требуется соответствовать следующим характеристикам:

1. Прочность, т.е. стойкость к механическому воздействию: ударам и разрывам.
2. Устойчивость к колебаниям температур, возможность использовать проводник в условиях очень низких или достаточно высоких температур.
3. Стойкость к солнечным лучам и влаге.
4. Невосприимчивость к плесени и грибку.
5. Упругость – минимальная вероятность появления изгибов.

КГ

Это самый распространенный тип кабеля, который расшифровывается как «кабель гибкий». Он подходит для эксплуатации с постоянным током до 1000 Вт или с переменным до 600 В и частотой не выше 400 Гц. Провод используется для подключения инвертора к сети 220 или 380 В, а также присоединения держателя электродов и зажима массы.

Cварочный кабель КГ.

КОГ1

В отличие от предыдущего кабеля, здесь используется более тонкий диаметр жил, поэтому шнур получается особо гибким. В результате радиус поворота у него меньше. Это особенно пригодится при сварке в труднодоступных местах, когда сварщику требуется завести руку с держателем под непривычным углом. Еще это практично во время работы на высоте, где принято наматывать кабель на руку (чтобы легче удерживать) — тогда петли не будут сильно выпирать по сторонам. В отличие от КГ, он рассчитан на пропуск 220 В с частотой 50 Гц.

Сварочный кабель КОГ1.

КГН

Такой сварочный кабель с добавлением в маркировку буквы «Н» означает, что материал негорючий. Изоляционная оболочка выполнена из жаростойкого покрытия, выдерживающего температуру свыше 200 градусов. Этот провод пригодится, если приходится вести электросварку/резку буквально в условиях возгорания (нужды МЧС, ремонтные бригады на кораблях и т. д.). В бытовой и промышленной областях это практично, когда собираемая конструкция большая, и сварщику нужно перемещаться по только что сваренным участкам для продолжения работы. Тогда кабель, соприкасающийся с нагретым металлом, не будет плавиться.

КГ-ХЛ

Индекс этого товара содержит буквы «ХЛ», подразумевающие разрешенную эксплуатацию на холоде. Для этого в состав добавлен специальный каучук. Он сохраняет гибкость при температуре до -60 градусов, поэтому особенно подойдет для работы в условиях крайнего Севера

Если Вам часто приходится вести сварку зимой на улице, то обратите внимание на продукцию с маркировкой КГ-ХЛ

Сварочный кабель КГ-ХЛ.

КПЭС

Это тип кабеля, где вместо жилы применяется спиралевидная трубка. Он рассчитан на пропуск внутри себя проволоки, для замыкания цепи и возбуждения электрической дуги. Проволока может быть как цельной, так и трубчатой, с флюсом внутри. Применяется кабель для сварки полуавтоматом. Цена кабеля зависит от внутреннего диаметра. Но полая конструкция содействует сокращению срока службы до 1.5 года. Такая электромагистраль способна передавать напряжение 42/48 В независимо от типа тока (переменный или постоянный). Применять низковольтную линию получится при температуре до -10 градусов.

Сварочный кабель КПЭС.

КВС

Кабель с обозначением КВС подразумевает наличие в изоляции полихлорвинила. Такая оболочка более устойчива к истиранию и подходит в случаях, когда сварщику требуется часто перемещаться, волоча кабель по полу. Изоляция поможет сохранить сердечник от оголения. Кабель выдерживает стабильную передачу напряжения 127-220 В. Температурный диапазон составляет -40…+40 градусов. Но ПВХ не имеет такой гибкости как каучук, поэтому для электродержателя он не подходит. Чаще всего провод ПВХ используют для подключения сварочного аппарат к розетке.

Сварочный кабель КВС.

КГТ

Этот тип кабеля выдерживает температуру воздуха до +85 градусов, поэтому оптимален для эксплуатации в жаркой среде. Покрытие активно сопротивляется грибкам и плесени, и кабель подойдет для работы во влажных теплых условиях.

Длина сварочного кабеля

Чтобы не было неприятностей с инспектором, при наращивании сварочного провода следует учитывать, что по правилам пожарной безопасности он не должен превышать 40 м по длине. Официально удлинение жил не запрещено, однако вместе с ним увеличивается сопротивление провода, для преодоления которого нужно настраивать аппарат на максимальные нагрузки. Такой режим работы быстро изнашивает оборудование.

Чтобы величина сопротивления жил оставалась неизменной, увеличивают сечение. При удлинении провода в 2 раза сечение придется повысить тоже вдвое. При максимальной длине сварочного кабеля с учетом увеличения площади сечения его вес может стать больше чем у инвертора. Для сварки небольших металлоконструкций достаточно 5 — 10 м. Если этого мало аппарат подключают к электросети через удлинитель.

Соединяют сварочные кабели между собой несколькими способами:

1. Скрутки просты в выполнении, достаточно надежны, но удлинять провода этим способом запрещено правилами установки электроустановок. Исключением являются случаи, когда они включены в технологии других соединений. Однако многим сварщикам запрет не мешает использовать их. Для надежного контакта очищенные от изоляции концы жил перед скруткой обрабатывают растворителем, а затем наждачной бумагой.
2. Разъем типа «папа-мама» удобен для быстрого наращивания жил до нужной длины из нескольких частей. В магазинах имеется большой выбор по конструкции и сечению.
3. Горячей пайкой соединяют небольшие по сечению жилы. Их концы зачищают до блеска, лудят, скручивают, обжимают плоскогубцами. Для защиты от окисления на поверхность наносят канифоль или флюс. В зависимости от сечения скрутку нагревают паяльником или горелкой. Припой вносят в пламя горелки или на жале паяльника, заполняя промежутки между проволочками. После остывания оставшийся флюс смывают.
4. Опрессовку выполняют гильзами сделанными из того же материала что и кабель (медный или алюминиевый). Их надевают на скрутки и обжимают клещами.
5. Надежное соединение выполняется контактной, газовой, термитной сваркой. В первом случае жилы сплавляются после нагрева дугой, создаваемой угольным электродом. Газовую сварку применяют для соединения только цельных алюминиевых жил сечением не больше 20мм². Для термитного сваривания потребуются специальные патроны.

К стационарному оборудованию жилы подключаются через кабельные наконечники, которые опрессовываются или припаиваются. На переносных инверторах установлены разъемы с гнездами, обозначенными «+» и «―». Штекер с проводом от держателя при прямой полярности вставляется в гнездо «―».
