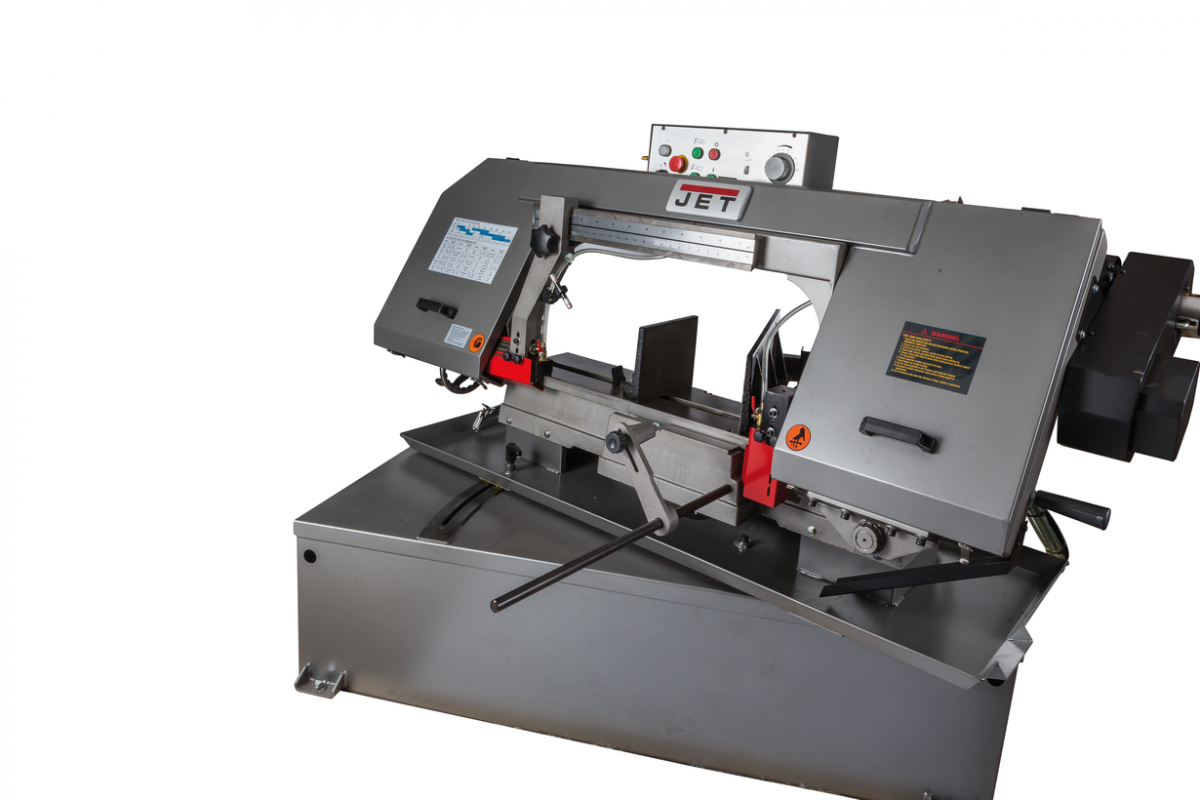

Ленточнопильные станки по металлу

Особенности настройки аппарата

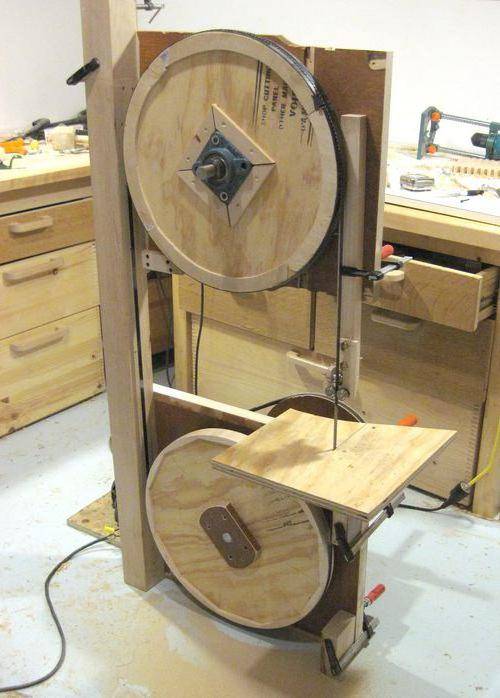

Ленточная пила по дереву самодельная должна быть тщательно подготовлена к работе. Для этого ее следует испытать и настроить. Режущая лента должна находиться строго под прямым углом. Любой незначительный перекос может остановить работу машины и стать опасным для жизни.

Учтите, что лента для резания должна быть максимально натянута. Для настройки используйте ведомый шкив. Именно при его помощи вы сможете нормально отрегулировать ваш станок. Также следует отметить, что применяемая при изготовлении сварка ленточных пил (своими руками осуществить ее достаточно просто) обеспечит хорошую прочность и устойчивость машины.

5 Преимущества резки на ленточном станке по металлу

Обработка резанием – основной технологический способ обработки металла при изготовлении деталей и механизмов, машин. Основная сложность при резке – слишком большие припуски, которые приходится оставлять на последующую обработку. Это является следствием недостаточно высокой точности подготовительных операций и усложняет, удорожает процессы механической обработки.

Наиболее известные способы резки металла со съемом стружки:

• фрезами (дисковыми пилами) на круглопильных станках;
• фрезами или резцами на специальном отрезном оборудовании;
• ножовочными полотнами на ножовочных механических станках;
• абразивными (алмазными или вулканитовыми) кругами;
• ленточными пилами на ленточных станках.

Последний способ, по сравнению с остальными, характеризуется следующими преимуществами:

Преимущества резки на ленточнопильном станке

При обработке металлических заготовок, на основе которых впоследствии планируется создавать детали и механизмы, а также машины, чаще всего прибегают к выполнению такой операции, как резка. Однако во время нее возникают определенные трудности, среди которых наибольшую актуальность приобретает возникновение чересчур больших припусков. Они должны присутствовать по той причине, чтобы можно было на последующих этапах выполнить обработку изделия. Подобный недостаток связан с невысокой точностью подготовительных мероприятий. А основной его негативный момент сводится к усложнению и повышению затрат на выполнение механической обработки.

Чаще всего при выполнении работ по резке металла, предусматривающей удаление стружки, прибегают к следующим методам:

• использование фрез на круглопильных станках;
• использование фрез или резцов на специальном отрезном оборудовании;
• применение ножовочных полотен на ножовочных механических станках;
• применение абразивных кругов;
• использование ленточных пил на ленточных станках.

Особо следует выделить последний метод, для которого характерны определенные достоинства:

• более высокий уровень производительности;
• способность обеспечить высокую точность в пределах 0,1-1,5 мм при отклонении от вертикали, не превышающем 0,05 мм;
• более высокое качество среза;
• возможность уменьшить расход металла путем уменьшения ширины пропила вплоть до 1,5 мм;
• возможности выполнять резку в наклонном режиме под углом не более 60 градусов;
• возможность использования для обработки любых типов заготовок, включая трубные изделия, сортовой прокат, сплошные заготовки, поковки и отливки;
• резка на таких станках может выполняться с пакетами заготовок.

Конструкция

Каждая марка ленточнопильного станка, независимо от характеристик, состоит из таких конструкций:

• корпус;
• приводные механизмы;
• конструктивный узел, отвечающий за резку элементов;
• механизм, загружающий и подающий детали для обработки;
• система, управляющая механизмами устройства, в состав которой входят гидравлические и электромеханические элементы.

Группы ленточнопильных станков по конструктивному исполнению:

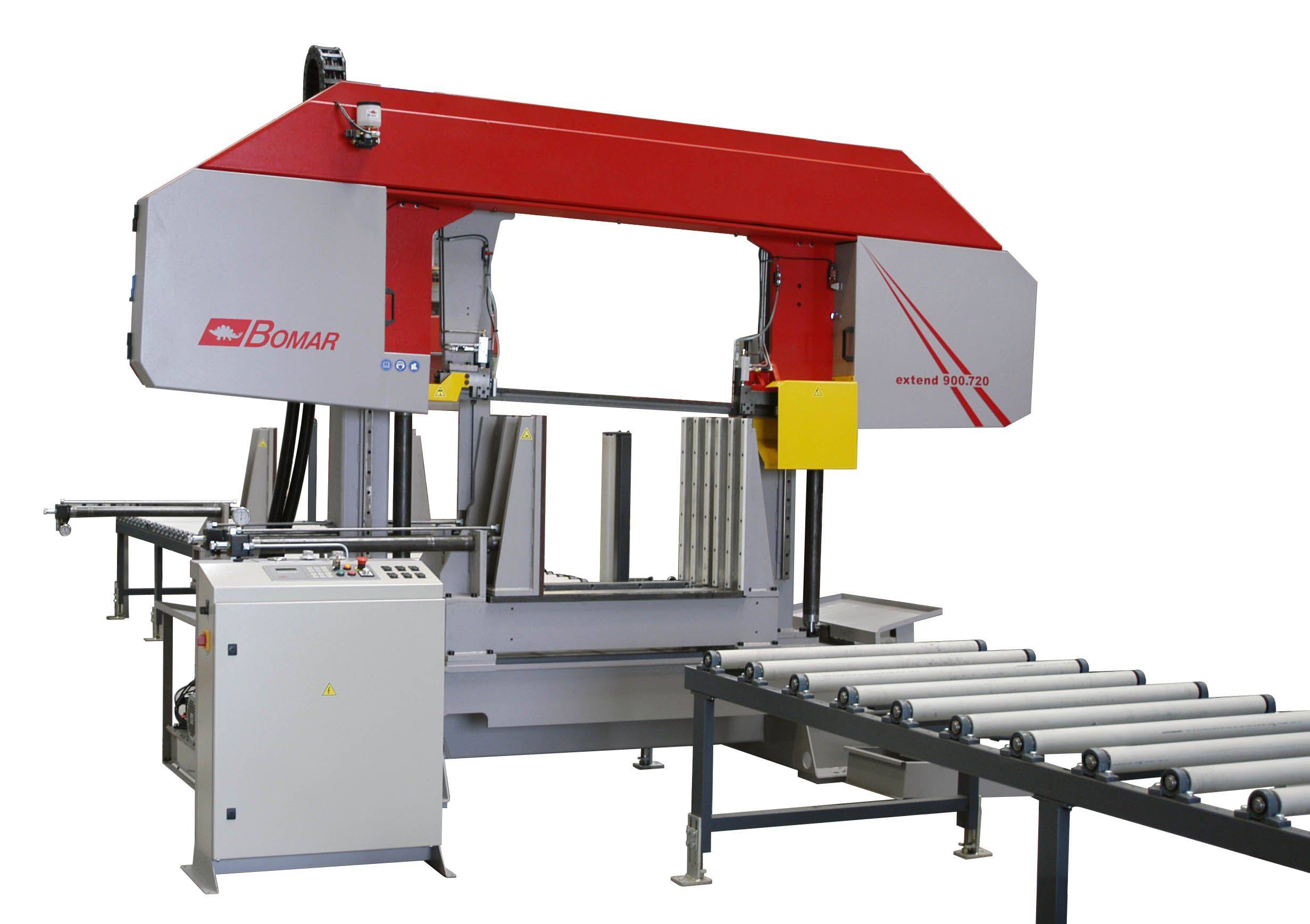

1. Портальные – рабочая поверхность находится в неподвижном состоянии, а узел с пильной рамой подвижный.
2. Вертикальные ручные – ленточнопильный станок по металлу сконструирован таким образом, что обрабатываемый элемент не зажимается в тиски, а держится и подается собственноручно.

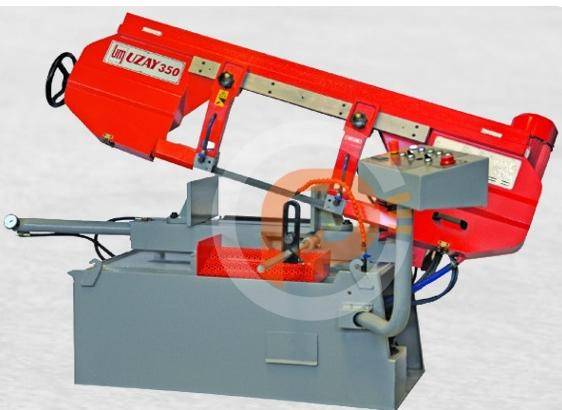

3. Маятниковые – когда пильная рама двигается вверх-вниз, при этом вращаясь на шарнире. Данный тип ленточнопильных станков используют для резки труб и фасонного профиля. Они могут совершать резку под прямым или непрямым углом. Бывают автоматические, полуавтоматические и ручные устройства.

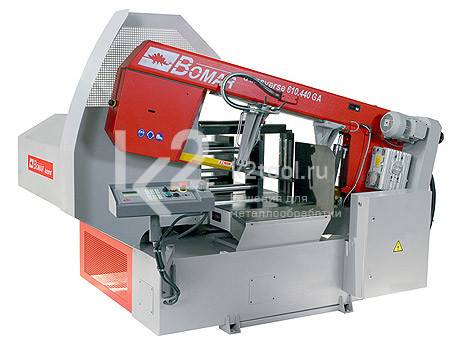

4. Двухколонные – пильная рама находится в горизонтальном положении и движется вдоль двух стоек, расположенных вертикально с обеих сторон рабочей поверхности.

Классификация по степени автоматизации

Если оценивать все предлагаемые сегодня ленточнопильные станки по такому критерию, как уровень автоматизации, то они могут быть классифицированы на:

• ручные;
• полуавтоматические;
• автоматические.

Наибольшее распространение получили ручные станки, которые имеют консольный вариант исполнения. Их особенностью является то, что пильная рама двигается вниз за счет усилий оператора, в процессе чего удается преодолевать силу пружины. Во время эксплуатации ручных гравитационных модификаций станков операция по резке обеспечивается собственным весом рамы. Однако здесь для выбора скорости перемещения рамы используется гидроцилиндр, оснащенный перепускным клапаном. Подобная система получила название гидроразгрузки. С ее помощью можно поднимать и закреплять раму в начальной верхней точки.

Преимущества ленточнопильных станков

Ленточнопильные станки по металлу ручного типа обладают следующими достоинствами:

• доступная цена, невысокие затраты при эксплуатации и обслуживании;
• наличие возможности выполнять резку в наклонном режиме.

В то же время ленточнопильные станки не лишены определенных минусов, которые также необходимо учитывать при выборе:

• при опускании рамы нередко можно сталкиваться с таким явлением, как вибрация пилы. Все это негативным образом сказывается на долговечности полотна оборудования;
• у оператора нередко нет возможности визуально контролировать уровень натяжения пилы, а также механизмов, которые отвечают за поддержание полотна в чистом состоянии;
• необходимость регулярной настройки шкивов привода режущего полотна;
• нет возможности выполнить настройку и менять давление пилы, оказываемого на обрабатываемый элемент. Предусмотренный конструкцией клапан цилиндра позволяет лишь выбирать скорость подачи в ограниченном диапазоне.

Принцип работы

Движение пилы обеспечивается ремнем, закрепленным в приводе механизма. Закрытая конструкция пилы позволяет делать точные и равномерные распилы без риска для здоровья. Станок оказывает равномерное давление на металл, что также способствует достижению высокой точности распила.

Ленточнопильные станки по дереву и металлу

Все модели ленточнопильных станков поддерживают несколько режимов работы: горизонтальная и вертикальная резка, а также продолжительная обработка металла. Конструктивные особенности станка упрощают резку под углом.

Для повышения производительности станка используется СОЖ (смазочно-охлаждающая жидкость). Для этих целей подходит вода или другая вязкая нежирная жидкость. Вода непрерывно омывает полотно, уменьшая его температуру. Охлаждение увеличивает срок службы лезвия и снижает запыленность рабочей поверхности.

Ленточнопильный станок по металлу по принципу действия делится на такие виды:

• Углеродистые. Этот тип станков применяется для резки легированной и нелегированной стали;
• Биметаллические типы предназначены для работы с толстыми и твердыми материалами;
• Твердосплавные станки используются для резки сплавов с высокой концентрацией титана и никеля;
• Алмазные типы применяются для резки абразивных материалов;

Ленточнопильные станки отечественного производства

Россия производит качественное оборудование для резки металла. Среди огромного разнообразия можно выделить несколько действительно качественных и надежных моделей.

Более востребованными в последнее время становятся ленточнопильные станки, в которых установлены биметаллические пилы

Ленточнопильный станок СР3-200-01 разрабатывался для резки металла любой толщины. Устройство производит равномерные разрезы под углом 90 и 45 градусов. Внутри станины находится СОЖ и электроящик. Сверху станины стоит большой поворачивающийся стол с мобильными тисками. Ножки станка оборудованы колесиками, что позволяет перевозить его с места на место. Стоит отметить, что колесики не нарушают устойчивость модели – станок надежно фиксируется на установочных винтах.

СР3-200-01

Модель СР3-200-01 оснащена асинхронным электродвигателем, который подключается к преобразователю. Это означает, что оператор может контролировать скорость движения пилы в диапазоне 12–100 м/мин.

Маятниковый ленточнопильный станок СРЗ 200-01-П

Технология позволяет подбирать нужную скорость для обработки разных типов металла, которыми так богата Россия. Срок службы полотна составляет 160 рабочих часов. Необходимо заметить, что соблюдение правил эксплуатации способствует увеличению срока службы полотна.

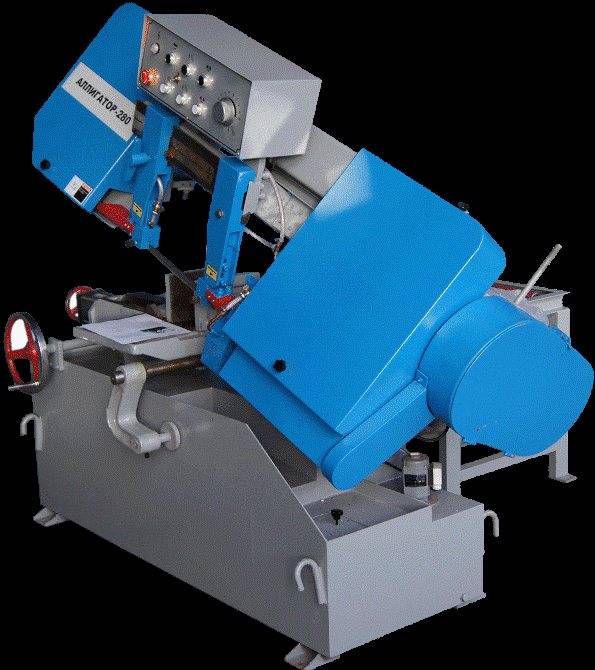

Аллигатор-280

Полуавтоматический ленточнопильный станок Аллигатор-280 Россия разрабатывала вместе с Италией. В результате получилась модель с отличными техническими характеристиками, эффективно обрабатывающая цветные и легкие сплавы металла. Аллигатор-280 отличается высокой производительностью и точностью среза.

Ленточнопильный станлк Аллигатор-280

Главным достоинством модели считается ее высокая экономичность одноразового пользования. Вертикальный станок потребляет мало энергии, легко устанавливается и не производит много шума во время работы.

СР3-200-04.400

Колонный ленточнопильный станок СР3-200-04.400. Вертикальный аппарат предназначен для обработки любого типа металла. Станок эффективно работает под углом 90 градусов, распиливая заготовки на равномерные куски любой длины с ровными срезами. Регулировка частоты вращательных движений позволяет обрабатывать все типы материалов – от черного железа до высокопрочной стали.

Ленточнопильный станок СР3-200-04

Аппарат оснащен модифицированной системой контролирования скорости движения ленты. Благодаря особой конструкции режущую часть можно замедлить до 16 м/мин или ускорить до 120 м/мин. Автоматическая система преобразователя частоты бережет устройство от резких остановок, обеспечивая плавность резки даже в экстремальных условиях эксплуатации.

СР3-200-02

Вертикальный ленточнопильный станок СР3-200-02 предназначен для отделки листового, профильного и прямоугольного материала. Высокая точность среза и отличная производительность достигаются за счет плавного регулирования вращательных движений пилы. Вертикальный станок сконструирован так, что ведомое колесо может менять силу натяжения полотна и угол наклона, это позволяет еще более эффективно обрабатывать заготовки.

Ленточнопильный станок

Устройство оснащено специальным индикатором напряжения с гибкими настройками. Индикатор контролирует натяжение ленточной пилы, предотвращая разрывы полотна. Дополнительную крепость и надежность режущей части придают шарикоподшипниковые направляющие, расположенные на эксцентричных осях.

Стоит отметить, что главной задачей роликовых направляющих является не защита режущего полотна, а его корректировка. Подшипники, расположенные в пильной части, позволяют отрегулировать ленту в пределах 0,000-0,001 мм.

Оборудование начального класса

Миллиметровый люфт пильной рамы, штампованные опорные элементы, порванные в первые минуты работы пилы из комплекта и честная мощность двигателя не более 0.5 кВт – формируют негативное представление о бюджетном оборудовании. Но жёсткая фиксация устройства, установка шкивов в одну линию, а направляющих в перпендикуляр основанию, правильный выбор пилы и 15 минут отдыха после 30-40 минут работы, могут несколько улучшить ситуацию.

А если постоянно контролировать положение полотна, то и качество реза будет стабильно приемлемым. В принципе, такое оборудование можно сделать своими силами, тем более что сегодня все детали можно купить. Но будет ли такой самодельный станок выгоднее покупного – вопрос открытый.

К тому же, потенциал, заложенный в конструкцию некоторых станков начального класса, позволяет их доработать до «взрослого» уровня.

3. Энкор Корвет 422 – от 22 355 руб.

Мобильный станок с тремя скоростями подачи пилы. Диагональный ход пильного узла контролируется вручную. Угловой распил возможен при смене положения тисков. Понижающий редуктор ременный, с червячной передачей вращения на ведущий шкив.

Концевой выключатель останавливает двигатель при полном опускании рабочей консоли, магнитный выключатель исключает произвольный запуск при кратковременной потере напряжения – с позиции безопасной эксплуатации данный минимум можно считать преимуществом «гаражного» оборудования.

Угол установки направляющего и принимающего ленту узлов надо постоянно контролировать; отсутствие системы подачи СОЖ влияет на скорость износа пильного полотна. Если своевременно не принять мер по устранению этих недостатков, то они существенно испортят впечатление от эксплуатации неплохого (для нечастых разовых работ) станка.

Я заметил, что подобные устройства популярны у тех соотечественников, которые обладая достаточным количеством свободного времени и базовыми знаниями, «задёшево» модернизируют их до приемлемой точности более дорогого оборудования.

Технические характеристики Энкор Корвет 422

Характеристика	Значение
Сеть / потребляемая мощность, В/кВт	220/0.55
Диаметр обрабатываемой детали (90°/45°), мм	115/70
Скорость подачи пильного полотна, м/мин	20-30-50
Вес, кг	62

Видеообзор Энкор Корвет 422:

4. Blacksmith S13.11 – от 29 367 руб.

Настольный станок со щёточным двигателем и ручным контролем положения пильного узла. Настройка для пиления под углом (до 45°) выполняется поворотом рабочей консоли на опорной площадке.

Клавиша пуска на рукоятке пильного узла. Там же удобная регулировка скорости. Рядом рычаг натяжения пилы. В каждом направляющем узле 5 подшипников. Регулируемая возвратная пружина уравновешивает консоль.

Из очевидных недочётов – обилие силуминового сплава в конструкции, клавиша без фиксации, 13 мм между линией реза и краем тисков, отсутствие СОЖ. Уже в процессе работы выясняется, что с недостатками можно результативно бороться: жёстко фиксируете основу – снижаете вибрацию; наращивание щёчек тисков до линии реза – позволяет обрабатывать небольшие заготовки; при работе с алюминием, в качестве смазки можно использовать парафиновую свечу.

Технические характеристики Blacksmith S13.11

Характеристика	Значение
Сеть / потребляемая мощность, В/кВт	220/1.5
Диаметр обрабатываемой детали (90°/45°), мм	100/55
Скорость подачи пильного полотна, м/мин	20-70
Вес, кг	18

Видеообзор Blacksmith S13.11:

5. TRIOD BSM-115/230 – от 37 472 руб.

Мобильный (за счёт пары транспортировочных колёс) станок с ременной передачей, червячным редуктором и поворотными тисками. Отличается от ближайших аналогов возможностью работы на вертикально зафиксированном пильном узле.

В крайнем нижнем положении, опущенная вручную консоль автоматически останавливает двигатель, нажимая на концевой выключатель; поднимать её придётся самому. В среднем положении режущий блок удерживается пружиной, в верхнем – фиксатором. Регулировка угла пиления выполняется поворотом тисков.

Основным недостатком является отсутствие интегрированной системы подачи СОЖ. Каждому, кто приобретает станок начального уровня, я рекомендую изначально убедиться в присутствии смазки в ответственных узлах и обязательно делать перерыв на 15 минут через каждые 40 минут работы.

Технические характеристики TRIOD BSM-115/230

Характеристика	Значение
Сеть / потребляемая мощность, В/кВт	220/370
Диаметр обрабатываемой детали (90°/45°), мм	114/70
Скорость подачи пильного полотна, м/мин	20-29-50
Вес, кг	61

Видеообзор TRIOD BSM-115/230:

Принцип работы и возможности ленточнопильного станка

Основным элементом приводного механизма у большинства моделей ленточнопильных станков является ремень, который натянут на два маховика. Ремень приходит в движение сразу после включения станка – с этого момента уже можно загружать заготовки и выполнять их резку.

Ленточнопильный станок по металлу сконструирован таким образом, что в процессе выполнения резки обеспечивается равномерное распределение давления на заготовку, что позволяет получать с помощью такого оборудования очень точные распилы. Удобно, что резку при помощи ленточнопильного станка можно выполнять и перпендикулярно оси оборудования, и под углом, не превышающим 60 градусов. Получение реза под углом обеспечивается либо за счет изменения положения самого режущего полотна, либо путем поворота подвижной рамы, на которой это полотно закреплено, либо поворотом рабочего стола.

В процессе работы режущее полотно сильно нагревается, что может в итоге привести к его выходу из строя. Чтобы этого не произошло, в место реза подается смазочно-охлаждающая жидкость (СОЖ), которая не только защищает рабочее полотно от быстрого износа, но и препятствует попаданию в окружающий воздух металлической пыли и опилок. В качестве такой жидкости может использоваться обычная вода или специальный состав, обеспечивающий не только охлаждение инструмента, но и его постоянную смазку.

Отдельные компании, занимающиеся производством ленточнопильных станков, оснащают свои модели специальными щеточками, с помощью которых рабочее полотно постоянно очищается от металлической стружки и пыли. Благодаря такому несложному дополнению стало возможным получить более ровный распил, обеспечить надежную защиту оператора, значительно продлить срок службы инструмента.

Ленточнопильный станок по металлу может оснащаться пилами нескольких основных типов:

• из углеродистой стали – для резки нелегированных и легированных сплавов;
• из биметаллических сплавов, которые используются для особых режимов резки;
• из твердосплавных материалов – для резки металлов, которые сложно поддаются обработке (чугунное литье, сплавы со значительным содержанием титана, никеля);
• с алмазным напылением – для выполнения резки абразивных материалов.

Ленточнопильный станок по металлу – что это?

По своему исполнению он представляет оборудование высокой мощности, предназначенное для прямой и фигурной резки различных материалов, к которым относятся металл, дерево, пластик и пр. Роль основного узла здесь отведена ленточной пиле, которая выполнена в виде замкнутой стальной полосы, имеющей зубья. Во время беспрерывного движения в одном направлении по замкнутому контуру эта пила, которая удерживается двумя или тремя шкивами, и позволяет выполнять операцию по распиливанию. Для ленточнопильного станка Россия характерны особенности в плане исполнения и движения рабочего полотна. С ними и связывают высокую долговечность длинной режущей поверхности ленты. По этой причине должно пройти много времени до того момента, пока пила затупится. Вдобавок к этому при пользовании ею не возникает необходимости в частой замене.

Двигаться шкивы заставляет электродвигатель, обладающий достаточно большой мощностью. Именно от него зависит, насколько производительной и эффективной будет работа станка. Именно этот параметр следует учитывать в первую очередь на этапе выбора полотна ленточной пилы. Дело в том, что движение пилы, как давление, которое она оказывает, неизменно направлено в сторону материала, с которым осуществляется работа. По этой причине исключается ситуация выброса заготовки в направлении оператора.

Среди отличительных особенностей ленточнопильного станка по металлу следует выделить компактные размеры, благодаря чему для работы достаточно отвести небольшое пространство в помещении. Для бытового использования прекрасно подходят модели для домашних мастерских, также мелкого производства, что связано с их малым весом и отсутствием необходимости в использовании подъемных приспособлений, позволяющих выполнить монтаж подобного станка. Во время движения встроенного в станок ленточного полотна отсутствует большой шум, что является одним из значимых достоинства этого оборудования.

Устройство ленточнопильного станка Россия

На текущий момент на рынке предлагается большое количество различных типов и модификаций подобного оборудования, у которых можно выделить основные конструктивные элементы:

• корпус;
• приводные механизмы;
• пильный узел;
• системы загрузки и подачи обрабатываемых заготовок;
• электромеханические и гидравлические устройства управления механизмами станка.

Инструкция по работе с ленточнопильными станками

При работе с ленточнопильными станками необходимо соблюдать следующие правила:

1. Перед обработкой деревянных заготовок необходимо настроить на станке угол наклона, глубину реза и скорость натяжения направляющих полотен.
2. Для получения точного реза и минимизации вибраций рабочего стола требуется зафиксировать заготовку.
3. Необходимо обеспечить хорошее освещение рабочей зоны. Для этого рекомендуется использовать светодиодные станочные светильники.
4. Малогабаритные конструкции необходимо устанавливать на специальных подставках или верстаке, крупногабаритные – на полу.
5. Криволинейную распиловку необходимо осуществлять при помощи инструментов для подачи и фиксации деревянного бруска.
6. Прямолинейную распиловку нужно осуществлять с помощью движимого упора.
7. Периодически заменять ленточные полотна и смазывать движущиеся элементы станка.
8. При эксплуатации станка требуется надевать средства индивидуальной защиты.
9. Направляющие полотна пилы необходимо устанавливать близко к обрабатываемой заготовке.
10. Перед уходом с рабочего места нужно отключить деревообрабатывающее устройство.

Для работы с агрегатом по обработке дерева нужно предварительно пройти инструктажи по техники безопасности. Чтобы работать со станком, оператор должен имеет достаточную подготовку и знать основы работы распиловочного устройства.

Достоинства резки на станках ленточного типа

Независимо от способов резки и применяемого оборудования, производителям приходится оставлять большие припуски на следующую обработку заготовок. Это связано с отсутствием возможности обеспечить высокую точность подготовительных операций. В результате происходит усложнение и удорожание процесса механической обработки.

Сегодня металлические заготовки режут разными путями:

• с помощью фрезов (дисковых плит), которые фиксируются на круглопильном оборудовании;
• с помощью фрезов или специальных резцов, установленных на отрезных приборах;
• с помощью ножовочных механических приборов;
• с помощью абразивного отрезного инструмента;
• при использовании режущего ленточного полотна, которое установлено на станок;

Проведение резки металлических заготовок характеризуется многими достоинствами. Среди них:

• максимальная производительность работы;
• возможность выполнять резку с повышенной точностью;
• возможность получать более точные срезы;
• незначительный расход металла, обусловленный небольшой шириной пропила;
• возможность изменять угол пропила;
• универсальность;
• возможность выполнять резку заготовок, собранных в пакеты;

Если вы намерены приобрести ленточный станок для своей мастерской, обратите внимание на ряд обязательных характеристик. Среди них — глубина и ширина пропила

Такой показатель варьируется в пределах 80−360 мм и 230−610 мм соответственно. Также учтите регулировку скоростей, что необходимо для точной установки рабочих режимов. В свою очередь, наклон стола позволяет производить точный раскрой под определенным углом. Скорость движения полотна и мощность устройства — тоже важные показатели.

Чтобы не допустить ошибок в выборе подходящего станка, тщательно взвесьте все тонкости, а также посоветуйтесь со специалистом. В таком случае ваша покупка будет максимально успешной.
