Станки для заточки сверл

Увеличение срока службы инструмента

Чтобы сверла и станки для их заточки выполняли свои функции как можно дольше, нужно придерживаться определенных правил.

Правила эксплуатации сверла:

1. Нужно использовать подходящие к материалам варианты. Элемент для работы с деревом не подойдет для проделывания отверстий в бетоне. Для твердых оснований подходят лишь специализированные сверла.
2. Правильный выбор угла заточки. Если он подобран неправильно, то режущая кромка быстро станет непригодной к работе.
3. Избегание перегрева. Если прорабатывается глубокое отверстие, или их делается много, работы нужно выполнять поэтапно. Еще один вариант для снижения температуры – периодическая подача воды в зону сверления.

Правила эксплуатации станка для заточки:

1. Не перегружать. Когда нужно снять много металла с инструмента, работы проводятся поэтапно для избегания перегрузки техники.
2. Не перегревать. Станку требуется периодический «отдых». Это позволит избежать перегрева моторной части.
3. Не надавливать. Когда сверло слишком сильно прижимается к поверхности диска, это может навредить его поверхности.
4. Регулярная очистка. После каждой заточки нужно убирать рабочую поверхность от пыли, остатков металла и другого мусора. Также нужно следить, чтобы металл не попал в двигатель станка.

Станок для заточки сверл – необходимая техника для людей, работающих с дрелью. На рынке доступно множество моделей, среди которых можно выбрать как компактные бытовые варианты, так и профессиональное оборудование. Наличие привода, шлифовального колеса и сварка корпуса помогут создать аппарат такого типа в домашних условиях. Простые правила эксплуатации и ухода помогут максимально продлить срок службы, как самих сверл, так и станков для их заточки.

Классификация заточных станков для сверл

Чтобы понять, какой заточной станок для сверл лучше выбрать, нужно изучить разновидности инструментов. Принято выделять две категории.

Бытовые

Бытовые станки для заточки отличаются компактными габаритами и простой конструкцией. Обычно они предназначены для спиральных насадок из быстрорежущей стали с углом конуса 90-140 градусов.

Такие агрегаты оснащаются универсальным патроном. Насадки в них можно менять быстро, почти без отрыва от работы. Другие модели поставляются вместе с набором съемных патронов.

Бытовые заточные станки не отличаются многофункциональностью, но обладают простым управлением

Промышленные

Промышленные станки в рейтингах предназначены в первую очередь для интенсивного использования на строительных площадках. Они обладают крупными габаритами и повышенной мощностью, устанавливать их нужно стационарно. Агрегаты довольно сильно шумят в процессе эксплуатации.

Достоинством промышленных станков является универсальность. Они подходят для заточки мелких и крупных сверл до 30 мм и больше. Большинство аппаратов в рейтингах горизонтальные, модели вертикального типа встречаются реже.

Промышленные заточные станки отличаются высокой точностью позиционирования — 10-20 мкм

Готовые насадки для заточки

Качественно заточить сверло на наждаке без опыта очень сложно. Поэтому для электроинструмента производятся специальные насадки. Обычно они устанавливаются на дрель.

Насадка имеет круглую форму и небольшие размеры. Может быть рассчитана на разные углы и диаметры свёрл. После установки приспособления на дрель с торца нужно вставить сверло. Далее нужно только на несколько секунд включить прибор.

Заточка двухплоскостных оснасток производится в 2 этапа. После первого прохода сверло следует вынуть, провернуть на 180°, и вставить обратно. Таким образом затачиваются обе плоскости.

Простейшие заточные приспособления

Прежде чем приступать к самостоятельной заточке сверла (даже с использованием простейших приспособлений), следует хорошо изучить устройство и геометрические параметры его режущей части.

Одним из простейших приспособлений, при помощи которого заточка сверла может быть выполнена достаточно качественно, является зажим, называемый «Стриж». Чтобы заточить сверло при помощи такого зажима, вам потребуется само приспособление и точильный станок, оснащенный надежным подручником.

Схема приспособления

Процесс заточки сверла с применением зажима «Стриж» выглядит следующим образом.

Инструмент фиксируется в зажиме под углом, под которым должны располагаться режущие кромки.
Уперев приспособление к подручнику точильного станка, его вместе с зафиксированным сверлом начинают медленно подводить к рабочей поверхности вращающегося абразивного круга

При этом важно контролировать, чтобы угол, под которым затачивается режущая кромка, оставался всегда постоянным.
Сформировав режущие грани сверла, переходят к обработке его задней поверхности (затыловке), при этом не меняя угла заточки.

Заточка сверла с помощью приспособления-держателя

При использовании такого приспособления, предполагающем, что углы выполняемой заточки контролируются визуально, следует обязательно применять шаблон, чтобы проверять правильность осуществления процедуры.

Успешное использование такого приспособления для заточки сверл подразумевает наличие определенных навыков, которые лучше получить, потренировавшись на бракованных инструментах.

Приступая к самостоятельной заточке сверл, какое бы приспособление или оборудование вы ни использовали, следует также познакомиться со специальными таблицами, в которых содержится информация о геометрических параметрах сверл, используемых для обработки различных материалов.

Таблица 1. Углы заточек сверл для различных материалов

Применять такое простейшее устройство для заточки сверл, каким является зажим «Стриж», целесообразно в тех случаях, когда необходимость в выполнении такой процедуры возникает не слишком часто и к качеству сверления не предъявляются слишком высокие требования. В тех же случаях, когда затачивать инструмент приходится достаточно часто, а точность такой процедуры очень важна, лучше использовать специальный точильный станок для сверл, который можно приобрести или изготовить своими руками.

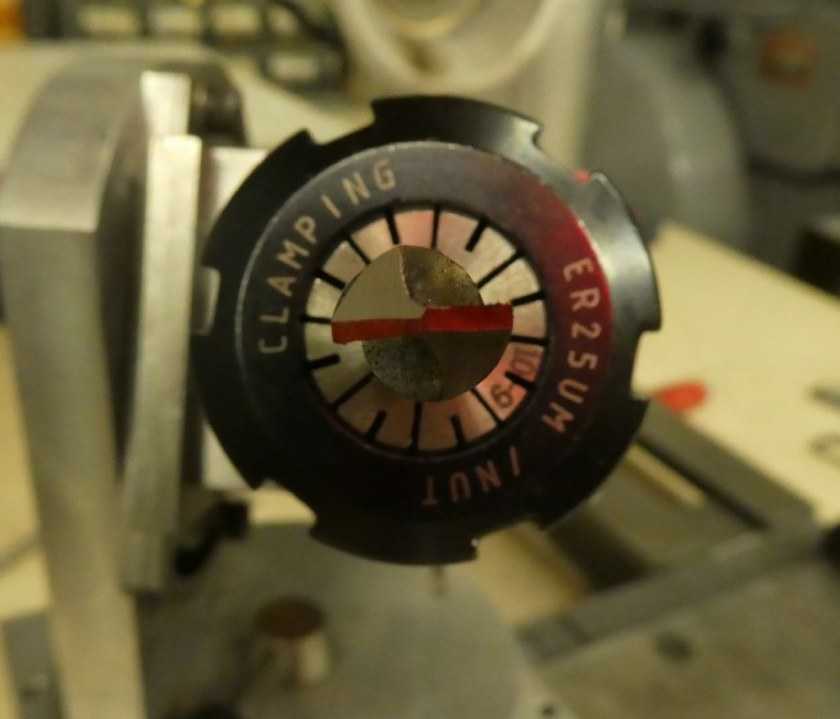

Топ-5. QilongPower EWT-U3

Рейтинг (2021): 4.60

Учтено 8 отзывов с ресурсов: АлиЭкспресс

• Номинация

  Полная комплектация Станок подойдет для заточки сверл, фрез и других инструментов благодаря большому набору цанг и чашам из двух разных материалов.

• Характеристики
  • Средняя цена: 38831 руб.
• Мощность: 99 Вт
• Скорость вращения: 5200 об/мин
• Диаметр сверла: до 16 мм
• Угол заточки: 0–180°
• Вес: 45 кг

С таким станком контролировать процесс заточки сверл сможет даже непрофессионал. Он лучший по автоматизации процессов, поэтому пригодится на производстве. На станке можно точить сверла, фрезы и токарный инструмент, для этого в комплект поставки включили специальные приспособления. Аппарат оснастили функциональной подсветкой для удобства работы и укомплектовали цангами различных диаметров, алмазной и корундовой чашами для заточки. В конструкции станка предусмотрена универсальная делительная головка, которая облегчает настройку и обеспечивает фиксацию инструментов в 24 положениях. В отзывах советуют смазать регулировочные винты перед началом работы, иначе их может заклинить.

Плюсы и минусы

• Внушительная комплектация
• Достаточно яркая подсветка
• 24 варианта фиксации инструментов
• Очень быстрая доставка

• Не самая точная заточка
• Заклинивают регулировочные винты
• Весит в два раза больше аналогов с АлиЭкспресс

Купить на AliExpress.com

Станки для заточки

Оптимальное устройство для заточки свёрл своими руками – обычный точильный станок. Но, экспериментировать лучше всего на старых оснастках, поскольку без опыта инструмент можно попросту испортить. Если опыта в работе с наждаком нет, лучше приобрести специализированный станок.

В продаже имеются простые в использовании многофункциональные заточные приборы. Можно приобрести простейший ручной станок или электроприбор.

Современные модели работают практически автоматически В конструкции предусмотрен не только механизм фиксации, но и подачи оснастки к заточному инструменту.

Особенно хорошо такое оборудование подходит для работы со спиральными свёрлами. Однако стоимость подобных приборов достаточно высока, поэтому покупать их для дома нецелесообразно.

Как правильно заточить сверло спирального типа

О заточке сверла по дереву можно не беспокоиться, таким сверлом можно работать многие месяцы и даже годы без всякой заточки. К сожалению, такого нельзя сказать о сверле по металлу, которое должно быть обязательно острым. То есть, сверлить металл можно исключительно острым, хорошо заточенным сверлом.

Для потери остроты сверла характерен резкий скрип в начале сверления. Не заточенное вовремя сверло сильнее выделяет тепло и таким образом, изнашивается еще быстрее, чем острое.

Читать также: Инструмент для резьбы 6 букв первая м

Заточить сверло можно на специальных станках или с помощью приспособлений. Естественно, при наличии возможности, предпочтительнее сделать это на специальном оборудовании. Но в домашней мастерской таких станков, как правило, нет, поэтому приходится использовать обычный электрический точильный станок с камнем.

Основные составные части спирального сверла.

Итак, рассмотрим как заточить сверло по металлу? Вид заточки зависит от формы, которую следует придать задней поверхности сверла и может быть одноплоскостным, двухплоскостным, коническим, цилиндрическим и винтовым.

Заточка сверла проводится по задним граням. Оба зуба (пера) сверла следует заточить абсолютно одинаково. Вручную сделать это нелегко. Также непросто вручную выдержать нужную форму задней грани и нужный задний угол.

1. Одноплоскостная заточка сверла характерна тем, что задняя поверхность пера выполнена в виде одной плоскости. Задний угол при этом колеблется в пределах 28-30°. Сверло просто приставляется к кругу, таким образом, чтобы режущая часть шла параллельно кругу и не вращая, не перемещая сверла производится заточка. При такой заточке во время сверления могут выкрашиваться режущие кромки сверла, что является недостатком данного способа заточки. Это самый простой способ ручной заточки, который можно применять для тонкого сверла диаметром до 3 мм.

2. Сверла диаметром более 3 мм предпочтительно затачивать конически. Вручную без навыков такую заточку выполнить сложно, но возможно. Сверло берется левой рукой за рабочую часть как можно ближе к заборному конусу, а правой рукой за хвостик. Сверло прижимается к торцу шлифовального камня режущей кромкой и поверхностью задней части, и слегка покачивается правой рукой, создавая при этом на задней перьевой грани конусную поверхность. Сверло в ходе заточки не отрывается от камня, движения руки медленные и плавные. Для второго пера все повторяется аналогично.

Подводи сверло режущей кромкой к шлифовальному кругу.

Покачиваем сверло в низ, а потом опять вверх.

При заточке нужно постараться максимально выдержать первоначальную форму заводской поверхности задней части, чтобы сохранить нужные задние углы. Если заточка сделана правильно, то на сверлах диаметром до 10 мм она вполне достаточна. При диаметрах выше 10 мм данную заточку можно улучшить, подточив переднюю поверхность, как показано на фото:

Подточка передней поверхности.

В чем смысл подточки? За счет уменьшения переднего угла и увеличения угла режущей кромки возрастает стойкость к выкрашиванию, что увеличивает ресурс сверла. Кроме того, ширина поперечной кромки становится меньше. Поперечная кромка не сверлит, а скоблит металл в центральной части отверстия. На втором рисунке хорошо видно, что здесь она укорочена, что облегчает сверление.

Для сверл с выбранным маленьким задним углом можно дополнительно подточить заднюю поверхность. Сверло при этом меньше трет в отверстии сверления задней поверхностью. См. фото:

Подточка задней поверхности.

В производственных условиях после заточки, как правило, делается доводка, которая сглаживает поверхность, убирая мелкие зазубрины. Сверло, на котором сделана доводка, меньше изнашивается, чем просто заточенное сверло. Если есть возможность, делать доводку следует обязательно.

Для доводки нужно использовать шлифовальные круглые камни из карбида кремния зеленого (марка 63С, зернистость 5-6, твердость М3-СМ1) на бакелитовой связке, а также круги из эльбора ЛО (зернистость 6-8) на бакелитовой связке.

Ниже представляем вашему вниманию отличную подборку обучающих видеороликов посмотрев которые вы точно сможете заточить свои сверла.

Какой угол выбрать

Универсальным углом считается 120о и даже в промышленности часто используют этот стандарт. На деле, для разных металлов используется собственный наклон.

Для чер.мета и упрочненной бронзы необходимый угол: 115-122о. Поэтому не страшно, если руку немного увело – на процессе это никак не скажется.

Медь и ее сплавы сверлятся уже углом в 121-129о. Из-за высокой вязкости, им необходима большая режущая кромка. Иначе металл будет выцарапываться и процесс будет не таким эффективным. Алюминиевые сплавы еще более вязкие и необходим наклон уже в 140 градусов.

Кстати, чтобы сточка шла активнее, лучше использовать круги для заточки с алмазной крошкой.

Неправильный выбор угла приведет к:

1. Сильному нагреву. А это уже чревато отпуском режущих частей и падению твердости.
2. Неровному отверстию. Металл будет не срезаться, а соскребаться. Из-за этого отверстие будет не круглым, а граненым.
3. Заклиниванию. Например, если угол будет слишком большим, сверло начнет вязнуть вязнуть в стали. Придется его вытаскивать и заново смазывать СОЖем.

Описание видов

Электроточило может выполнять различные функции. В зависимости от этого и различают несколько видов станка. Так, точило может быть бытовым, профессиональным и промышленными. От типа зависит и максимальная нагрузка, возможный объем работы. Рассмотрим особенности видов.

Бытовой

Предназначен для нечастого применения (заточка и шлифование домашнего инвентаря). Мощность редко превышает 500 Вт. Особенность двигателя в таких моделях позволяет работать без остановки всего 20 минут, потом следует дать станку остыть.

Профессиональный

В этих моделях более мощные двигатели, поэтому они могут работать в течение всего дня. Встроенный термодатчик позволяет отслеживать перегревы системы. Так, двигатель вовремя отключается автоматически, и станок не перегружается. Профессиональное точило более многофункциональное. Затачивать инструменты можно более качественно и безопасно.

Промышленный

Напольное электрическое точило предназначено для многочасовой и сложной работы. На таком тяжелом стационарном станке можно обрабатывать любые инструменты. Мощность двигателя может достигать 2 кВт.

Есть и другой способ классифицировать станки. Универсальные модели позволяют заточить разные инструменты. Специализированные могут быть предназначены только для ножниц и ножей, сверл, бензиновых пил и другого. Для дома обычно берут именно универсальные варианты.

Бытовой станок может быть маленьким и компактным. Мини-точило обычно предназначено для несложных задач, которые требуют всего пары минут. Так можно поддерживать ножи и ножницы в порядке. Специализированные станки бывают нескольких видов.

Угловые

Используются при мокрой шлифовке инструментов. Большой круг вращается медленнее, чем маленький. Диск опускается в ванночку с водой и уже мокрый контактирует с инструментом. Используется для того, чтобы подправить какие-либо ножи. Мокрая шлифовка происходит с уменьшенными трением и нагревом.

Комбинированные

В таких есть не только круг, но и лента. Так можно обрабатывать изделия из металла, дерева, а иногда и пластика. Для более деликатных материалов предназначена именно лента.

Граверы

Такой станок позволяет зачищать, шлифовать, затачивать и гравировать. Последнее возможно благодаря наличию борфрез на гибком валу. Стандартные два круга тоже есть. Обычно двигатели не очень мощные, устройства беспрерывно работают порядка получаса.

Существуют и другие специфические модели, однако они используются в производственных масштабах. Если необходимо купить инструмент в мастерскую, то можно взять специализированный, для качественного решения конкретной задачи. А вот для дома обычно берут именно универсальные точила.

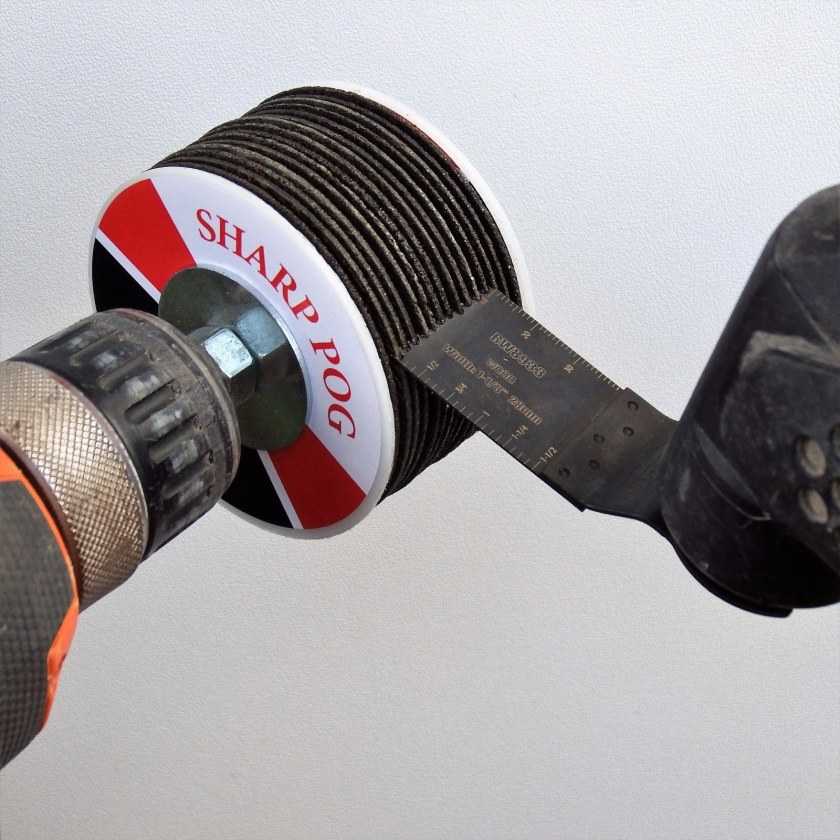

Заточка дрелью

Если даже обыкновенного точильного станка нет, можно воспользоваться другим оборудованием. Можно даже сделать стационарную установку, на которой будет производиться качественная заточка свёрл по металлу, приспособления своими руками обычно делают из дрели или шуруповёрта.

На вал электроинструмента просто нужно установить заточной круг. Далее есть 2 способа заточки:

• зафиксировать прибор в тисках и подносить сверло вручную;
• зажать оснастку в тисках, и к ней вручную подносить дрель.

Мастера предпочитают второй способ, поскольку он удобнее и безопаснее.

В данном случае нужно соблюсти такие правила:

• сверло фиксируется в тисках вертикально;
• кругом на дрели следует одиночными движениями снимать заднюю кромку до исчезновения следов износа;
• в конце оснастка затачивается под нужным углом, как правило, 120°.

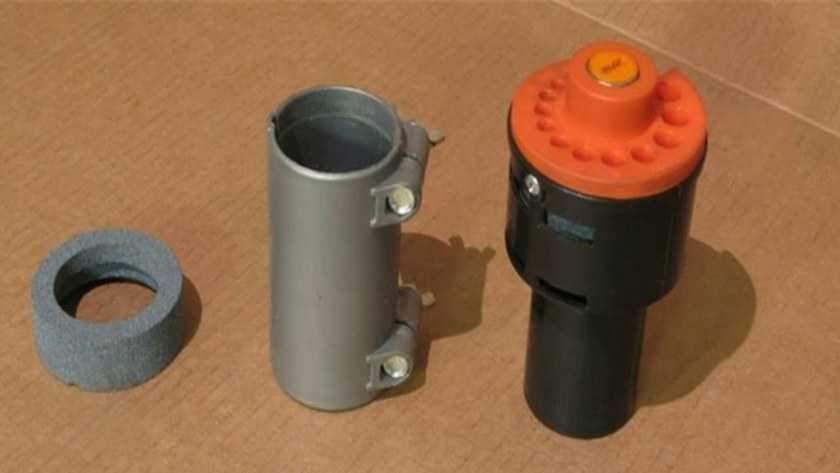

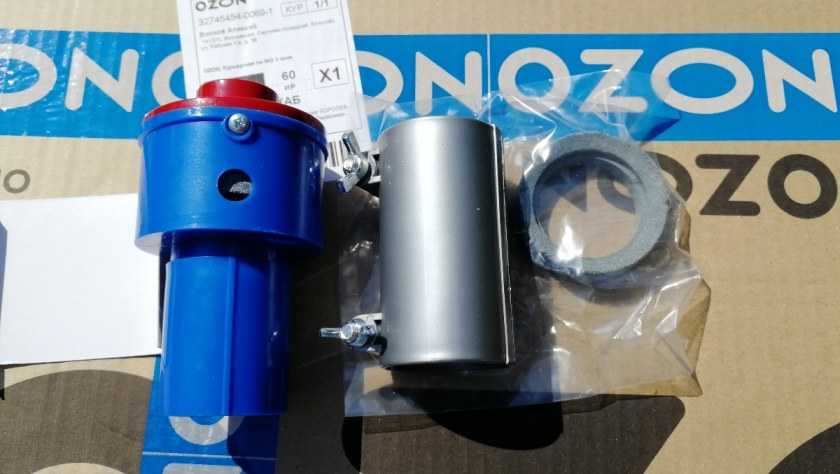

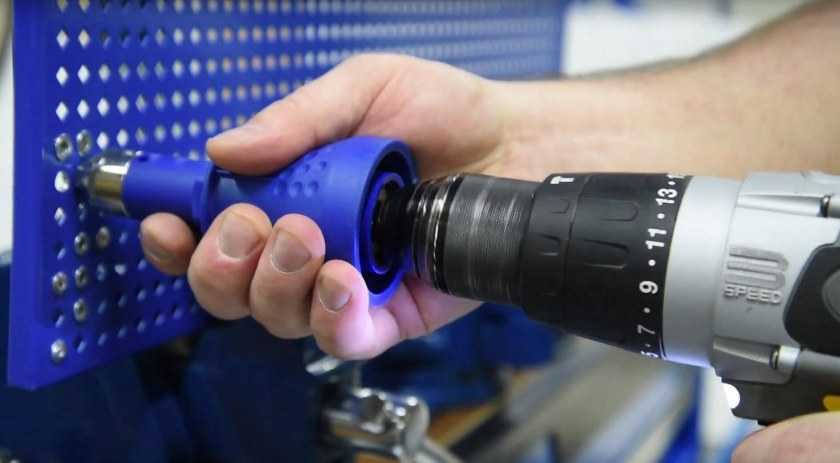

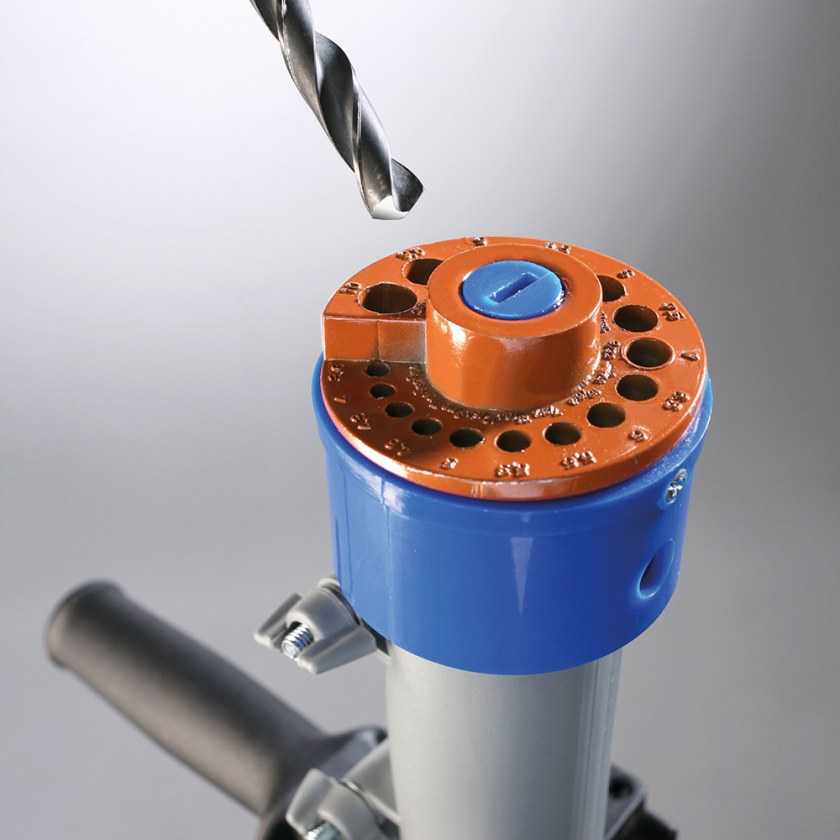

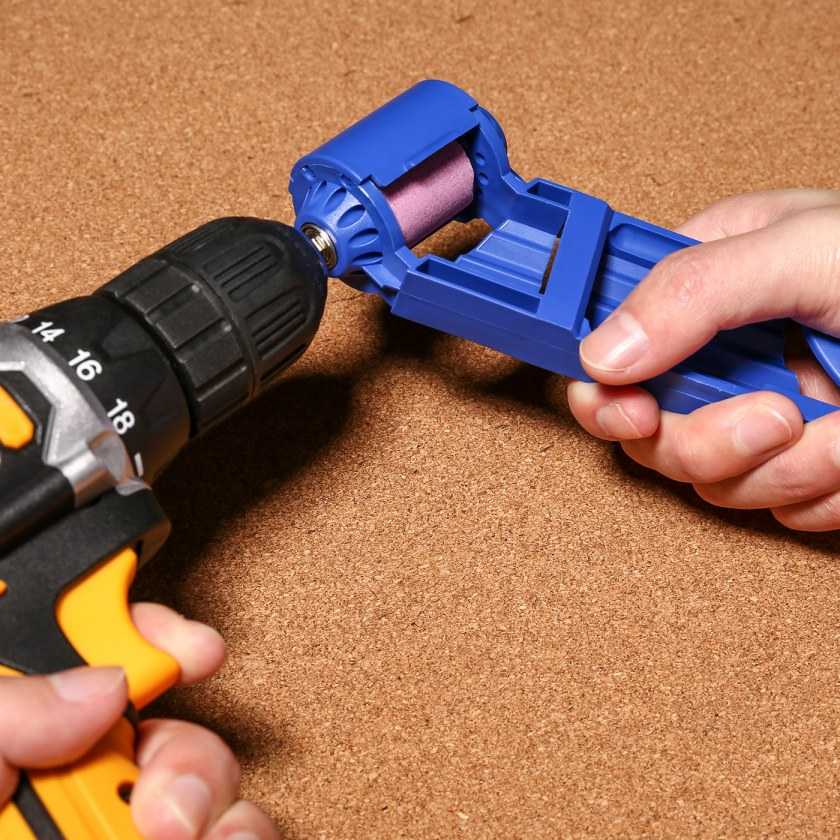

Более простое решение – купить специальную насадку для дрели. Это небольшое приспособление с заточным кругом и пазом для подачи сверла. Наличие специального паза позволяет идеально выдерживать угол заточки.

Обычно такие приспособления имеют несколько пазов с разными углами. Можно сделать подобное устройство из подручных средств, используя готовые чертежи приспособления для заточки свёрл своими руками с подходящими углами и размерами под индивидуальные потребности.

Есть достаточно много вариаций приборов и чертежей для их изготовления. Делать само устройство можно из пластмассы или дерева.

Топ-2. Prostormer PTET1058

Рейтинг (2021): 4.85

Учтено 574 отзыва с ресурсов: АлиЭкспресс

Самая популярная У этой электрической точилки для сверл уже 1250 заказов и почти 600 отзывов на АлиЭкспресс. В них пользователи сайта хвалят устройство и рекомендуют к покупке.

• Характеристики

  Средняя цена: 1912 руб.

• Мощность: 95 Вт
• Уровень шума: 64–75 дБ
• Скорость вращения: 1600 об/мин
• Диаметр шлифовального диска: 75 мм
• Подходит для сверл: 3–12 мм

Стационарная бытовая точилка, главный плюс которой заключается в низкой цене при неплохом уровне качества. PTET1058 не нуждается в дополнительных приспособлениях, требуется лишь подключить устройство к розетке, и оно будет готово к работе. Аппарат подходит для обработки большинства сверл благодаря увеличенному диаметру шлифовального диска. Основная претензия пользователей – сложность процесса заточки. В комплект с самой точилкой входит инструкция на английском языке, в интернете размещены и видеоуроки, но разобраться с тем, как правильно контролировать угол заточки сверла не так уж и просто. Те, кому удалось освоить тонкости процесса, отзываются об устройстве весьма положительно.

Плюсы и минусы

• Быстрое подключение без дополнительных устройств
• Большой диаметр шлифовального диска
• Оперативная заточка
• Прочный материал и качественная сборка

• Сложное управление и контроль угла заточки
• Не подойдет для самых маленьких сверл

Купить на AliExpress.com

20 лучших точилок для ножей с АлиЭкспресс

Помогающие устройства

Теперь пришло время сделать приспособление для заточки сверл. Оно подойдет 2 типам мастеров:

Новички, у которых не получается ровно держать подходящий наклон. Из-за этого кромка получается неровной и эффективность сверления снижается. Иногда сверло начинает работать еще хуже, чем до этого, а это снижает скорость работы. Приспособы будут полезны мастерам, которым приходится постоянно сидеть за наждаком. В этих случаях самодельные приспособления для заточки сверл — необходимость.

Приспособа на гравер и электродрель

Элементарное устройство для заточки сверла, которое весьма просто сделать, так как состоит оно всего из 2 частей:

1. Корпус. Обычно он цельнолитой и сделан из пластика. В нем есть кольцо, которое фиксируется на цанге гравера и втулка с углом в 60 градусов. Сверло входит туда с упором, поэтому смещения не происходит.
2. Маленький шлифовальный круг. Он стачивает часть металла.

В быту корпус делают из стальной профильной трубы. Отверстия размечают так, чтобы их направление составляло 60 градусов, относительно продольной оси.

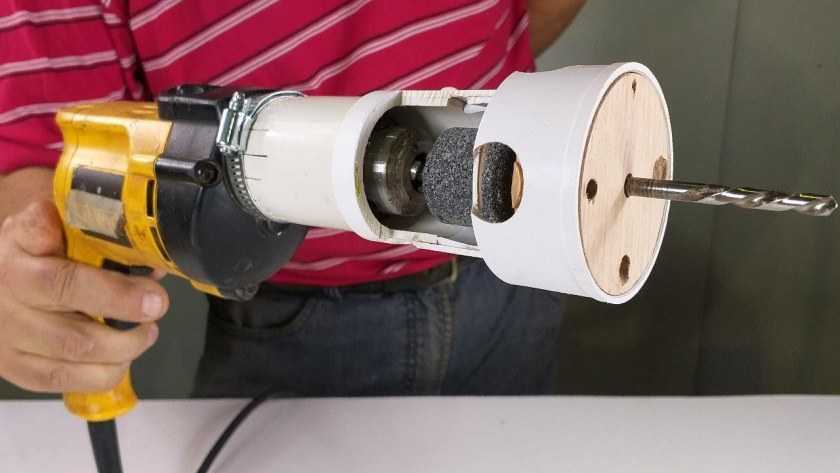

Если нет гравера, есть приспособления для заточки сверл по металлу на дрель. Для них понадобится:

1. Круглая труба на 50 миллиметров. Подойдет даже пластиковая сантехническая труба и заглушка к ней.
2. Шлифовальный конус или фреза с наклоном в 60о.

В заглушке нужно насверлить дюз по окружности.

На основе гаек

Специфическое самодельное приспособление для заточки сверл своими руками, которое все же подойдет новичкам. Здесь понадобится сварочный аппарат, так как монолитный корпус долговечнее.

Чтобы сделать инструмент для заточки, действуйте по плану:

1. Понадобится гайка большого диаметра, например, М 16. В ней необходимо вырезать треугольное отверстие. Нужно стараться попасть в 120 градусов. Чтобы это проверить, достаточно приложить сверло острием.
2. Сверху приваривается еще одна гайка диаметром поменьше. Она понадобится, чтобы вкрутить прижимоной болт.
3. Осталось вкрутить болт и готово. Гайка будет направляющей и заточка сверл своими руками пройдет куда легче.

Такой станок для заточки сверл своими руками может собрать каждый, но вот его эффективность под вопросом. Возлагать большие надежды не стоит, так как гайка тоже будет постепенно стираться.

Фактически эти приспособления для заточки сверл своими руками одноразовые и долго не прослужат. Поэтому их можно собрать для тренировки.

Из дверной петли

Самодельное приспособление для заточки сверл своими руками подойдет тем, кто умет работать сварочным аппаратом. Далее нужно действовать по инструкции:

1. Сначала петлю нужно укоротить. Одна часть послужит фиксатором подручников, вторая (отрезанная часть) – задает угол.
2. К длинной части необходимо приварить металлический угол. В нем нарезается резьба, чтобы вставить болт. Диаметр не так важен, тут можно действовать по своему усмотрению.
3. Далее устанавливается уголок, он будет направляющей плоскостью.

Вот подробное видео, как сделать станок для заточки сверл своими руками.

Стоит понимать, что это самодельное устройство для заточки – не полноценный инструментарий. Необходимо точило, а петля — лишь направляющая.

Также конструкция имеет 2 недостатка:

Подача осуществляется сверху вниз. Поэтому обратная часть кромки будет плоской, что вызовет перегрев. Понадобится использовать СОЖ или хотя бы солидол. Ровно ориентировать сверло не у всех получится, так как точность будет посредственной.

Стойка

Чтобы сделать станок для заточки сверл своими руками, нужно приложить усилия. Магазинные стойки дорогие (от 50 долларов). В домашних условиях они делаются буквально из хлама.

Стойка состоит из 5 частей:

1. Упор. На него опирается сверло.
2. Затяжная гайка с угломером. Просто сразу нужно выставить упор в том положении, под каким наклоном точить сверла по металлу.
3. Зажим для оснастки. Чтобы не держать ее рукой и избавиться от случайных проворачиваний.
4. Катерка. Дает возможность двигать оснастку.
5. Основание.

Для личного пользования можно пожертвовать кареткой и замерщиком углов. Вот подробный чертеж приспособления для заточки сверл.

Шаблон типа «кондуктор»

Простенькое устройство для заточки сверл, но по эффективности не уступает заводским направляющим. Изготовить ее можно из отрезка труб.

Для заточки сверла понадобится сделать следующее:

1. Отрезок профиля обрезается под 60о.
2. Должно получится так, чтобы профиль попадал под линию разреза.
3. Кондуктор крепится к столику точила на винты или струбциной.

Теперь остается приложить острие к шаблону и просто проворачивать его.

Кондуктор для сверл по металлу своими руками делается просто, но новичку он облегчит работу в разы. Ему по силам любые диаметры, даже самые малые. К тому же, скоро вы сможете «набить руки» и заточка сверл своими руками не будет проблемой.
